1 ZREMB POLAND Sp. z o.o. ZABEZPIECZENIA WYKOPÓW ZIEMNYCH SYSTEMU PODLASIE INSTRUKCJA OBSŁUGI

2 ZREMB POLAND Sp. z o.o. Szanowni Państwo Oferujemy Państwu wyroby, których stosowanie jest gwarancją wysokiej jakości i bezpieczeństwa osób zatrudnionych przy pracach ziemnych, co ma istotny wpływ na jakość oraz wygodę wykonywanej pracy. Nasza instrukcja ułatwia obsługę zabezpieczeń, pomaga również projektantom i wykonawcom robót ziemnych przy wyborze najlepszych, optymalnych i oszczędnych rozwiązań. Dzięki nam oszczędzacie czas pracy oraz koszty finansowe inwestycji. Serdecznie zapraszamy do współpracy Zarząd ZREMB POLAND Sp. z o.o. Świadectwo Kwalifikacyjne SLV Świadectwo Kwalifikacyjne Instytutu Spawalnictwa w Gliwicach WZORY ZASTRZEŻONE W URZĘDZIE PATENTOWYM RP

3 ZESTAWIENIE SYSTEMÓW ZABEZPIECZEŃ DO WYKOPÓW PODLASIE 1m 0 cm 170 cm 0 cm 150 cm cm 50 cm 700 cm Zabezpieczenie systemu "Podlasie " TYP BOX: lekki o gr. ściany cm z nadstawką Zabezpieczenie systemu "Podlasie " TYP BOX: standardowy o gr. ściany cm z nadstawką Zabezpieczenie systemu "Podlasie " TYP BOX: ciężki o gr. ściany cm z nadstawką Zabezpieczenie systemu "Podlasie 1" TYP SŁUPOWO-LINIOWY o gr. ściany 1cm z nadstawką Zestaw słupowo-liniowy z rozporą ślizgową o gr. ściany 1 cm 0 cm m 3m m 5m 0 cm 50 cm 500 cm ~1 0 0 cm 0 cm 150 cm cm Przy wys. ściany 0cm i nadstawki cm dopuszczalna gł. to 350cm m 7m Przy dł. słupa m stosujemy rozpory do gł.,7m m 1

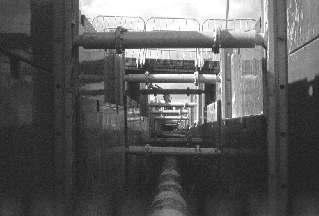

4 ZABEZPIECZENIA DO WYKOPÓW ZIEMNYCH SYSTEMU PODLASIE Zabezpieczenia do ścian wykopów ziemnych stosowane są w budownictwie przemysłowoinżynieryjnym przy wykonywaniu kanalizacji sanitarnych i instalacji wodnych. Zabezpieczenia systemu PODLASIE stosuje się do zabezpieczania wykopów we wszystkich rodzajach gruntów, gdzie występuje niebezpieczeństwo oberwania (obsunięcia) skarpy wykopu. Asortyment produkcji Zremb Poland Sp. z o.o. obejmuje pięć zasadniczych typów zabezpieczeń do wykopów: ZABEZPIECZENIA SYSTEMU PODLASIE 1 TYP SŁUPOWO-LINIOWY strona 3 ZABEZPIECZENIA SYSTEMU PODLASIE TYP,,BOX strona 9 ZABEZPIECZENIA SYSTEMU PODLASIE 3 TYP SŁUPOWO-LISTWOWY strona 15 ZABEZPIECZENIA SYSTEMU PODLASIE TYP LISTWOWY ŚREDNI strona 1 ZABEZPIECZENIA SYSTEMU PODLASIE 5 TYP LISTWOWY LEKKI strona 19 Systemy PODLASIE 1 i PODLASIE pozwalają uzyskać maksymalną wydajność przy zastosowaniu kroczącego systemu pracy. Zaletą użytkową systemu PODLASIE jest dostosowania konstrukcji płyt do bezpośredniego dociskania łyżką koparki od góry. Nie jest potrzebny dodatkowy osprzęt, co pozwala uzyskać wymierne oszczędności czasu i kosztów. Najistotniejszą zaletą stosowania zabezpieczeń jest pełne bezpieczeństwo osób zatrudnionych przy pracach ziemnych co ma istotny wpływ na jakość oraz wydajność wykonywanej pracy. Zabezpieczenie wykopu z zastosowaniem systemu PODLASIE 1. System PODLASIE 1 - sposób połączenia rozpory kompletnej ze słupami. Montaż zabezpieczeń może odbywać się po uprzednim dokładnym zapoznaniu się z niniejszą instrukcją obsługi.

5 ZABEZPIECZENIA SYSTEMU PODLASIE 1 TYP SŁUPOWO-LINIOWY Zestaw PODLASIE 1 jest systemem ciężkim, który pozwala zabezpieczać wykopy do głębokości 500 cm (przenosi parcie gruntu do 50 KN/m ). W skład zestawu wchodzą płyty podstawowe, płyty uzupełniające, słupy i rozpory. Płyta uzupełniająca Posiada wzmocnioną belkę przystosowaną do dociskania od góry łyżką koparki oraz otwory do zaczepiania zawiesia hakowego. Stosowana wyłącznie jako uzupełnienie płyty podstawowej. Zwiększa dopuszczalną głębokość zabezpieczanego wykopu do 00 cm. Rozpora regulowana Rozpora regulowana składa się z dwóch regulatorów i łącznika. Służy do połączenia zespołu słupów i ustala szerokość zabezpieczanego wykopu, a przede wszystkim równoważy parcie gruntu na przeciwległe strony zabezpieczenia. Montaż rozpory odbywa się przez skręcenie kołnierzy regulatorów z łącznikiem za pomocą śrub M 1 x 5. Połączenie z płytami wykonuje się za pomocą dwóch sworzni i zawleczek. Rozpora działa na zasadzie śruby rzymskiej - zakres regulacji wynosi cm Skręcenie rozpór bezpośrednio przed wydobyciem płyt z wykopu powoduje zmniejszenie parcia gruntu na płyty i ułatwia ich usuwanie. Słup prostokątny Jest elementem systemu przenoszącym siły parcia gruntu z płyt na rozpory. Na dwóch przeciwległych bokach słupa znajdują się pary prowadnic zapewniając suwliwe pionowe prowadzenie płyt. Wewnątrz słupa znajdują się otwory służące do montażu rozpór regulowanych, przy czym do zespołu dwóch słupów należy zamontować dwie rozpory za pomocą sworzni zabezpieczonych zawleczkami. Transport słupów umożliwiają otwory do zaczepiania haków zawiesia. Przy słupach L-500należy stosować trzy pary rozpór (Rys..1). Rys. 1. Zabezpieczenie systemu PODLASIE 1 Płyta podstawowa Stanowi specjalną konstrukcję stalową, płytowokomorową o grubości 1 cm. W górnej części płyty znajduje się wzmocniona belka z otworami do zaczepienia zawiesia hakowego. Wytrzymałość belki pozwala na dociskanie płyty (od góry) łyżką koparki. Nie ma potrzeby używania dodatkowego osprzętu. Zagłębianie w gruncie ułatwia klinowe zakończenie dolnej części płyty. Boczne prowadnice przenoszą parcie gruntu na słupy i zapewniają pionowe przemieszczanie płyt. Para płyt podstawowych nasunięta na prowadnice zespołu słupów zabezpiecza wykop przed obsunięciem gruntu do głębokości 0 cm. Zastosowanie czterech płyt podstawowych nasuniętych na prowadnice (po dwie na każdy z boków) zabezpiecza wykop do głębokości 50 cm, a przy zastosowaniu płyt podstawowych i nadstawek do głębokości 550 cm stosuje się słup L-500. Zakres głębokości zabezpieczanych wykopów Zakres głębokości do 0 [cm] do 00 [cm] do 50 [cm] do 550 [cm] Rodzaj i wysokość płyt Płyta podstawowa h - 0 cm Płyta podstawowa h - 0 cm Płyta uzupełniająca h - cm Płyta podstawowa h - 0 cm Płyta podstawowa h - 0 cm Płyta podstawowa h - 0 cm Płyta podstawowa h - 0 cm Płyta uzupełniająca h - cm 3

6 Przekrój przez płyty 1 cm Widok słupa L-00 Przekrój przez płyty Widok słupa L-500 Płyta podstawowa - 0 cm Płyta podstawowa - 0 cm Rozpora kpl. Słup L-00 cm Płyta uzupełniająca - cm Płyta podstawowa - 0 cm Płyta podstawowa - 0 cm Rozpora kpl. Łącznik Regulator prawy Regulator lewy 0 cm Rys.. Przekrój poprzeczny do osi wykopu zabezpieczonego systemem PODLASIE 1 z zastosowaniem dwóch płyt podstawowych o wysokości 0 cm na każdej ze ścian. Rys..1. Przekrój poprzeczny do osi wykopu zabezpie- czonego systemem PODLASIE 1 z zastosowaniem dwóch płyt podstawowych i płyty uzupełniającej na każdej ze ścian( cm). System PODLASIE 1 układanie rur kanalizacyjnych w wykopie. System PODLASIE 1. Zabezpieczenie wykopu z zastosowaniem płyt podstawowych i uzupełniających.

7 Między słupami Między płytami cm 1 cm Płyty podstawowe nasunięte na zewnętrzne prowadnice słupów cm 00 cm L = 5 cm cm Płyty podstawowe nasunięte na wewnętrzne prowadnice słupów cm Rys... Wymiary użytkowe systemu PODLASIE 1 w przekroju poprzecznym przy zastosowaniu łącznika podstawowego o długości L= 5 cm. Dopuszczalne maksymalne wysunięcie płyty podstawowej poza prowadnicę słupa nie może być większeniż 0 cm. Łącznik jest elementem rozpory ustalającym szerokość użytkową zabezpieczenia. Standardowa długość łącznika wynosi 5 cm. Przykładowe zakresy szerokości między płytami dolnymi. Szerokość między wewnętrznymi powierzchniami płyt nasuniętymi na wewnętrzne prowadnice słupów. Minimalny rozstaw płyt Zakres regulacji szerokości Zalecany rozstaw płyt Maksymalny rozstaw płyt Rozpora kpl. [Łącznik 0 cm] 90 cm 95 cm 0 cm Rozpora kpl. [Łącznik 5 cm] 115 cm cm 15 cm Rozpora kpl. [Łącznik 90 cm] cm 15 cm 170 cm B 1 cm Prowadnice słupa A Płyta Oś wykopu liniowego Rozpora Typ płyty [cm] Odległość A [cm] Odległość B [cm] Słup Rys..3. Wykop słupowy PODLASIE 1 - wzdłużne wymiary użytkowe. 5

8 KOLEJNOŚĆ MONTAŻU ZABEZPIECZEŃ PODLASIE 1. Sposób użycia zabezpieczeń jest uzależniony od wymaganej głębokości zabezpieczanego wykopu: I. Głębokość wykopu do 0 cm. 1. Przygotowanie w pozycji leżącej pierwszej pary słupów połączonych rozporami (Rys. 3.1). Połączenia dokonujemy za pomocą sworzni, zabezpieczonych zawleczkami. Przed montażem rozpór kompletnych ze słupami, zaleca się niezależnie rozkręcić regulatory rozpory na maksymalną długość, co zapewni uzyskanie całego zakresu regulacji szerokości zabezpieczonego wykopu wynoszącego cm. Rys Analogiczne przygotowujemy drugą parę słupów połączonych rozporami. 3. Wykonanie płytkiego wykopu (w zależności od spoistości gruntu) o głębokości 50-0 cm.. Uniesienie pierwszej pary słupów (dźwigiem lub dostosowaną koparką) do pozycji pionowej (Rys. 3.) i ustawienie jej w przygotowanym wykopie przy zachowaniu pionu i prostopadle do osi planowanego wykopu. Rys Niezwłoczne dociśnięcie słupów np. łyżką koparki dla uzyskania stabilnego posadowienia zespołu słupów w gruncie (Rys..).. Wsunięcie od góry pierwszej płyty podstawowej w Prowadnice jednego ze słupów (Rys. 3.3 i Rys..3). 7. Następnie w analogiczny sposób wprowadzamy drugą płytę podstawową w prowadnice drugiego słupa, zachowując przy tym równoległe ustawienie płyt do osi wykopu (Rys. 3.). Rys. 3.3 Rys. 3.. Po uprzednim wyregulowaniu rozstawu płyt wprowadzamy w ich prowadnice drugi komplet słupów połączonych rozporami (Rys 3.5). 9. Pogłębiamy wykop między płytami do zaplanowanej głębokości, dbając o równomierne zagłębianie się par słupów i płyt. W razie potrzeby można je od góry dociskać łyżką koparki (Rys..5)..Kolejne moduły zabezpieczenia wykopu liniowego montujemy powtarzając czynności. Z punktów - 9. Rys. 3.5

9 II. Głębokość wykopu do 50 centymetrów Przy wykonywaniu wykopów w zakresie głębokości do 50 cm należy zastosować po dwie płyty podstawowe na każdej ze ścian (wykopu). Płyta uzupełniająca może być stosowana na zewnętrznych prowadnicach słupa lub na prowadnicy na której znajduje się poniżej płyta podstawowa (nie zaleca się stosowania płyty uzupełniającej na prowadnicy wewnętrznej, gdy na zewnętrznej znajduje się płyta podstawowa). Pierwszą parę płyt podstawowych montujemy na zewnętrznych prowadnicach słupów i zgodnie z opisem dla głębokości do 0 cm (punkty 1-9). Następnie na prowadnice wewnętrzne nasuwamy drugą parę płyt podstawowych (Rys..) i wykonujemy wykop do docelowej głębokości (Rys..7). Należy również pamiętać o równomiernym i systematycznym dociskaniu słupów łyżką koparki w celu zapewnienia właściwego obciążenia prowadnic i rozpór (Rys..9). Zabezpieczenie wykopu o głębokości do 550 cm, wymaga zastosowania dwóch płyt podstawowych i nadstawki na każdej ze ścian i słupów L Rys.. Kolejność montażu zabezpieczeń systemu PODLASIE1. Przed rozpoczęciem montażu należy dobrać długość łącznika do żądanej szerokości wykopu. DEMONTAŻ ZABEZPIECZEŃ DO WYKOPÓW ZIEMNYCH SYSTEMU PODLASIE 1 Bezpośrednio przed podnoszeniem płyt w wykopie należy skręcić dolne rozpory regulowane. Zmniejszone zostanie w ten sposób parcie gruntu, co znacznie ułatwi unoszenie elementów zabezpieczenia. Demontaż zabezpieczeń polega na stopniowym podnoszeniu płyt i słupów z równoczesnym wypełnieniem podsypką dna wykopu (podsypkę układa się warstwami o grubości do 30 cm i zagęszcza). Czynność powtarzamy aż do całkowitego wypełnienia wykopu. Przy głębokich wykopach zabezpieczanych dwoma płytami na jednej ścianie w pierwszej kolejności należy rozpocząć podnoszenie płyt umieszczonych w dolnej części wykopu (zamontowanych na wewnętrznych prowadnicach słupów) Rys. 5. Kolejność demontażu zabezpieczeń typu PODLASIE1 7

10 MONTAŻ ZABEZPIECZEŃ PODLASIE 1 Z ZASTOSOWANIEM SŁUPA NAROŻNEGO Słup narożny Nadstawka Zabezpieczenie wykopu o kształcie prostokątnym służy do wykonywania Płyta podstawowa studni, komór rozdzielni lub przepompowni. Wykorzystywane słupów narożnych pozwala również wykonywać przeciski i przewierty w gruncie oraz usuwać awarie wodociągowe i kanalizacyjne na głębokościach do 500 centymetrów. Przestrzeń wewnątrz wykopu wolna jest od rozpór utrudniających wykonywanie robót. Maksymalne dopuszczalne parcie gruntu wynosi 50 kn/m. Montaż zabezpieczenia wykopu o głębokości do 0 cm rozpoczyna się od wybrania gruntu ( w zależności od spoistości ) do głębokości 50-0 cm. Następnie należy w jednym z naroży ustawić pionowo słup narożny i docisnąć go z góry łyżką koparki, zapewnia to stabilne pionowe ustalenie w podłożu Rys W następnej kolejności na prowadnice słupa nasuwamy z góry dwie płyty podstawowe wzdłuż dwóch prostopadłych boków wykopu i dociskamy je z góry łyżką koparki. Rys..1.. Płyty powinny być dobrane stosownie do planowych długości odpowiednich boków Rys.. Przykładowe ustawienie słupa wykopu. Na wolne prowadnice płyt nasuwamy kolejne narożnego z płytą podstawową oraz płytą dwa słupy narożne. Rys Następnie postępując uzupełniającą typu PODLASIE 1 analogicznie montujemy kolejne płyty (zachowując równoległą odległość do przeciwległych płyt) a ostatnim słupem zamykamy prostokątne zabezpieczenie wykopu. Rys..1.. Postępując analogicznie jak przy wykopie słupowym (str. 7 i ) pogłębiamy zabezpieczany wykop do głębokości nie większej niż 0 cm. Wykonując wykop głębiej niż 0 cm z zastosowaniem dodatkowych płyt podstawowych (do głębokości 500 cm) lub uzupełniających (do 00 cm) jako pierwsze wsuwamy płyty na zewnętrzne prowadnice słupów narożnych. Dla wyboru o głębokości. Do 500 cm - płyty podstawowe a do głębokości 00 cm - płyty uzupełniające. Płyty te utworzą zewnętrzną prostokątną płycej zagłębioną klatkę zabezpieczenia i będą przenosić też parcie gruntu z płyt prostopadłych. Zgodnie z wcześniejszym opisem, zabezpieczony wykop pogłębiamy do głębokości 0 cm. Następnie dokonujemy montażu czterech płyt podstawowych na wewnętrzne prowadnice słupów narożnych i pogłębiamy wykop do docelowej głębokości. Należy przestrzegać zasady by dla zabezpieczeń powyżej 0 cm jako pierwsze montować płyty na zewnętrznych prowadnicach słupów narożnych. Zapobiegnie to blokowaniu płyt z wewnętrznych prowadnic, które znajdują się głębiej w wykopie i ułatwi ich wydobycie. 1 3 Rys.. 1. Kolejność montażu zabezpieczeń PODLASIE 3 Prowadnica zewnętrzna słupa narożnego 7 Płyta Słup narożny Płyta podstawowa Słup,7 Płyta nadstawka 1 1 Typ zastosowanej płyty [cm] A B C Odległość A [cm] Odległość B [cm] Prowadnica wewnętrzna słupa narożnego Odległość C [cm] Przystawka słupa Prowadnica słupa Rys. 7.. Zestaw PODLASIE 1 stosowany do zabezpieczania wykopu punktowego (z użyciem słupa i przystawki). Widok z góry. Rys Podstawowe wymiary użytkowe zestawu PODLASIE 1 zastosowanego do zabezpieczania wykopu punktowego (z użyciem słupów narożnych). Widok z góry (fragment). Wymiary podane w cm.

11 ZABEZPIECZENIA SYSTEMU PODLASIE TYP BOX Zabezpieczenia uniwersalne typu BOX mają zastosowanie przy wykonywaniu wykopów o mniejszych głębokościach (do 00 centymetrów). Zestaw podstawowy typu BOX składa się z: - dwóch płyt podstawowych, - czterech rozpór kompletnych, Zestaw podstawowy zabezpiecza wykop do głębokości 0 cm. Nadstawka typu BOX składa się z: - dwóch płyt uzupełniających, - dwóch rozpór kompletnych, Użyta jako nadbudowa nad zestawem BOX zwiększa głębokość zabezpieczanego wykopu do 00 cm. Zestaw typu BOX (bez nadstawki) Montaż na placu budowy ogranicza się do połączenia za pomocą śrub M1 x 55 kołnierzy regulatorów z łącznikiem. Zaleca się niezależnie rozkręcić regulatory dla uzyskania maksymalnej długości rozpory. Następnie wstawiamy rozpory w prowadnice płyt i mocujemy sworzniami (każdy sworzeń przed wypadnięciem należy zabezpieczyć przetyczką ).Przedstawione czynności zapewniają uzyskanie pełnego zakresu regulacji długości rozpór, który wynosi cm. Po montażu zestaw typu BOX" ustawiamy na wcześniej przygotowanym wykopie, za pomocą koparki lub dźwigu (wskazane jest wstępne wybranie gruntu do głębokości 50-0 cm). Zagłębianie BOX-a w wykopie odbywa się przy równoczesnym prowadzeniu prac ziemnych. Wybierając grunt, zestaw samoczynnie lub poprzez naciskanie na górną belkę płyty zagłębia się stopniowo w wykopie. Przy wykonywaniu wykopów o głębokości do 00 cm stosujemy nadstawki typu BOX zwiększające wysokość zestawu o cm. Należy je zmontować w taki sposób jak zestaw podstawowy z zastosowaniem na jeden komplet płyt dwóch rozpór. Tak przygotowany zestaw uzupełniający ustawiamy na znajdującym się w gruncie zestawie podstawowym wprowadzając w prowadnice płyt podstawowych łączniki znajdujące się w dolnej części prowadnic nadstawki przetykamy je sworzniami a następnie zabezpieczamy zawleczkami. Wydobywanie zabezpieczeń z wykopu powinno następować w sposób odwrotny jak zagłębianie, przy równoczesnym wypełnieniu wykopu podsypką i jej zagęszczeniu. Zaleca się uprzednie skręcenie rozpór dolnych co spowoduje zmniejszenie parcia gruntu na płyty na tym samym ułatwi ich unoszenie w górę Rys.. Kolejność montażu zabezpieczeń systemu PODLASIE typ Box. 9

12 Wzmocniona belka bijakowa Służąca do dociskania płyty łyżką koparki podczas umieszczania zestawu w wykopie. Płyta nadstawki typu BOX Jest konstrukcją stalowo komorową. Prowadnica Wzmacniająca stabilność konstrukcji zabezpieczenia, służy jako miejsce montażu rozpór Ucho transportowe Służące do zaczepiania haków zawiesia. Rozpora kompletna Składa się z dwóch kompletnych regulatorów zakończonych kołnierzami które są skręcane z łącznikiem śrubami M1 x 55. Rozpora jest konstrukcją typu śruba rzymska, umożliwiającą zmianę szerokości w zakresie cm. Służy do rozpierania dwóch płyt, stabilizując konstrukcję i ustalając Płyta podstawowa typu BOX Jest stalową konstrukcją płytowokomorową grubości cm. Nóż Ułatwiający zagłębienie zestawu w gruncie. Rys. 9 Zestaw PODLASIE typu BOX (plus nadstawka) Zestaw lekki Zestaw średni cm 5-95 cm Zestaw ciężki cm 5-95 cm cm cm -130 cm -9 cm 50 cm x 0 cm 19 cm cm cm x cm /150 cm 1 cm x cm /150 cm 1 cm cm Ø, c m 0 cm 19 cm 1 cm Ø,9 cm Ø, c m 0 cm -11 cm 7 cm 55 cm 7 cm cm cm cm 73 cm 7 cm 11 cm cm 5 cm 9 cm 1 cm 137 cm Rys. Przekrój poprzeczny do osi wykopu zabezpieczonego systemem PODLASIE typ Box z nadstawką

13 Parametry zabezpieczeń systemu PODLASIE zestaw lekki (w zestawie uwzględniono rozporę kompletną stałą z łącznikiem długości L-50 cm) dopuszczalne parcie gruntu w. zestawie lekkim wynosi 5 kn/m Wymiary [cm] Grubość ścianki [cm] Waga 1 kpl. [kg] Zestaw BOX lekki 150 Zestaw BOX lekki 300 Zestaw BOX lekki 00 Zestaw BOX lekki 50 Zestaw BOX lekki 300 Zestaw BOX lekki 350 Nadstawka lekka zestawu BOX 150 Nadstawka lekka zestawu BOX 300 Nadstawka lekka zestawu BOX 00 Nadstawka lekka zestawu BOX 50 Nadstawka lekka zestawu BOX 300 Nadstawka lekka zestawu BOX x x 1 00 x 0 50 x x x x x 0 00 x 50 x 300 x 350 x Rozpora stała kpl. BOX lekki z łącznikiem L Minimalny wewnętrzny wymiar pomiędzy ścianami w zestawie lekkim wynosi 75 cm. W celu uzyskania odpowiedniego, wewnętrznego wymiaru x między ścianami odejmuje się 3 cm. W ten sposób uzyskamy całkowity wymiar łącznika np..: x = 113 cm - 3 cm = 50 cm (długość łącznika), x = cm - 3 cm = 57 cm (długość łącznika), do 350 cm 1 cm -130 cm -9 cm Ø, 9 cm 50 cm x -11 cm cm 0 cm 7 cm 55 cm 7 cm cm 1 cm Rys..1 Przekrój poprzeczny do osi wykopu zabezpieczonego systemem PODLASIE typ Boxlekki z nadstawką. Szalunki wykopów typu lekkiego nadają się idealnie do budowy średnich i małych kanalizacji jak również nie wymagają ciężkich maszyn budowlanych. Lekkie szalunki stalowe nie przekraczają 00 kg są wszechstronne i łatwe w użyciu przy budowie ciągów zasilających przyrządy do budynków i nie tylko. Wykonywanie wykopu na budowie odbywa się analogicznie jak przy korzystaniu z zestawów BOX o większych wymiarach. Rozpory tak samo jak w szalunkach ciężkich są łatwe w montażu z możliwością regulacji rozstawu ścian. Montaż ogranicza się do łączenia kołnierzy regulatorów z łącznikiem za pomocą śrub M1 x 55. System lekki przystosowany jest również do pracy z nadstawką do głębokości 300 cm. Zakresy głębokości zabezpieczanych wykopów Płyty podstawowe 1 cm Płyty podstawowe (wysokość 1 cm) + Nadstawki (wysokość 0 cm) Głębokość zabezpieczania Głębokość zabezpieczania do 00 cm do 300 cm Przykładowe zakresy szerokości zabezpieczanych wykopów Zewnętrzna szerokość zabezpieczenia Rozpora kpl. [Łącznik 17 cm] Rozpora kpl. [Łącznik 50 cm] Rozpora kpl. [Łącznik cm] Minimalny rozstaw płyt Zalecany rozstaw płyt 7 cm 9 cm 97 cm cm 15 cm 130 cm 190 cm Zakres regulacji szerokości 195 cm Maksymalny rozstaw płyt 00 cm Rozpory jako konstrukcja typu śruba rzymska umożliwiają zmianę szerokości w zakresie cm. Zaleca się nastawiać rozpory zestawu tak, by rozstaw płyt wynosił odpowiednio: 9 cm, 15 cm lub 95 cm. Zapewni to możliwość skręcania rozpór po zakończeniu pracy w wykopie, a tym samym ułatwi usunięcie zestawu z wykopu. Na rysunku.1 przedstawiono charakterystyczne wymiary przy stosowaniu rozpór z łącznikiem o długości 50 cm. Wstępną zmianę szerokości systemu Podlasie dokonuje się przez wymianę łączników w rozporach regulowanych. 11

14 Parametry zabezpieczeń systemu PODLASIE zestaw standardowy (w zestawie uwzględniono rozporę kompletną regulowaną z łącznikiem długości L- cm) dopuszczalne parcie gruntu w zestawie standardowym wynosi 0 kn/m Zestaw BOX 300 Zestaw BOX 150 Zestaw BOX 00 Zestaw BOX 50 Zestaw BOX 300 Zestaw BOX 350 Nadstawka zestawu BOX 150 Nadstawka zestawu BOX 150 Nadstawka zestawu BOX 00 Nadstawka zestawu BOX 00 Nadstwaka zestawu BOX 50 Nadstawka zestawu BOX 50 Nadstawka zestawu BOX 300 Nadstawka zestawu BOX 300 Nadstawka zestawu BOX 350 Nadstawka zestawu BOX 350 Wymiary [cm] 300 x x 0 00 x 0 50 x x x x x 00 x x 50 x x 300 x x 350 x x Grubość ścianki [cm] Waga 1 kpl. [kg] Minimalny wewnętrzny wymiar pomiędzy ścianami w zestawie średnim wynosi 0 cm. W celu uzyskania odpowiedniego, wewnętrznego wymiaru x między ścianami odejmuje się 70 cm. W ten sposób uzyskamy całkowity wymiar łącznika np.: x = 11 cm - 70 cm = cm (długość łącznika), x = 130 cm - 70 cm = 0 cm (długość łącznika), 79 do 00 cm 19 cm cm 5-95 cm Ø, c m cm cm x cm cm /150 cm cm 73 cm 7 cm 11 cm 0 cm Rys.. Przekrój poprzeczny do osi wykopu zabezpieczonego systemem PODLASIE typ Boxstandardowy z nadstawką. Zakresy głębokości zabezpieczanych wykopów Płyty podstawowe 0 cm Płyty podstawowe (wysokość 0 cm) + Nadstawki (wysokość cm) Głębokość zabezpieczania Głębokość zabezpieczania do 0 cm do 00 cm Przykładowe zakresy szerokości zabezpieczanych wykopów Zewnętrzna szerokość zabezpieczenia Rozpora kpl. [Łącznik 15 cm] Rozpora kpl. [Łącznik cm] Rozpora kpl. [Łącznik cm] Minimalny rozstaw płyt Zakres regulacji szerokości Zalecany rozstaw płyt Maksymalny rozstaw płyt 9 cm 1 cm cm 13 cm 1 cm 133 cm 01 cm 0 cm 11 cm Rozpory jako konstrukcja typu śruba rzymska umożliwiają zmianę szerokości w zakresie cm. Zaleca się nastawiać rozpory zestawu tak, by rozstaw płyt wynosił odpowiednio: 1 cm, 1 cm lub 0 cm. Zapewni to możliwość skręcania rozpór po zakończeniu pracy w wykopie, a tym samym ułatwi usunięcie zestawu z wykopu. Na rysunku. przedstawiono charakterystyczne wymiary przy stosowaniu rozpór z łącznikiem o długości cm. Wstępną zmianę szerokości systemu Podlasie dokonuje się przez wymianę łączników w rozporach regulowanych. 1

15 Parametry zabezpieczeń systemu PODLASIE zestaw ciężki cm (w zestawie uwzględniono rozporę kompletną regulowaną z łącznikiem długości L- cm) dopuszczalne parcie gruntu w zestawie ciężkim wynosi 50 kn/m. Zestaw BOX ciężki 00 Zestaw BOX ciężki 50 Zestaw BOX ciężki 300 Zestaw BOX ciężki 350 Nadstawka ciężka zestawu BOX 00 Nadstawka ciężka zestawu BOX 50 Nadstawka ciężka zestawu BOX 300 Nadstawka ciężka zestawu BOX 350 Wymiary [cm] 00 x 0 50 x x x 0 00 x x x x 150 Grubość ścianki [cm] Waga 1 kpl. [kg] Minimalny wewnętrzny wymiar pomiędzy ścianami w zestawie ciężkim wynosi 0 cm. W celu uzyskania odpowiedniego, wewnętrznego wymiaru x między ścianami odejmuje się 70 cm. W ten sposób uzyskamy całkowity wymiar łącznika np.: x = 11 cm - 70 cm = cm (długość łącznika), x = 130 cm - 70 cm = 0 cm (długość łącznika), do 500 cm 1 cm 5-95 cm Ø, c m cm cm x cm cm /150 cm 19 cm 5 cm 9 cm 1 cm 137 cm 0 cm Zakresy głębokości zabezpieczanych wykopów Płyty podstawowe 0 cm Głębokość zabezpieczania do 300 cm Płyty podstawowe (wysokość 0 cm) + Nadstawki (wysokość 150 cm) Głębokość zabezpieczania Rys..3 Przekrój poprzeczny do osi wykopu zabezpieczonego systemem PODLASIE typ Boxciężki z nadstawką. do 50 cm Przykładowe zakresy szerokości zabezpieczanych wykopów Zewnętrzna szerokość zabezpieczenia Rozpora kpl. [Łącznik 15 cm] Rozpora kpl. [Łącznik cm] Rozpora kpl. [Łącznik cm] Minimalny rozstaw płyt 9 cm 13 cm 01 cm Zakres regulacji szerokości Zalecany Maksymalny rozstaw płyt rozstaw płyt 1 cm cm 1 cm 133 cm 0 cm 11 cm Rozpory jako konstrukcja typu śruba rzymska umożliwiają zmianę szerokości w zakresie cm. Zaleca się nastawiać rozpory zestawu tak, by rozstaw płyt wynosił odpowiednio: 1 cm, 1 cm lub 0 cm. Zapewni to możliwość skręcania rozpór po zakończeniu pracy w wykopie, a tym samym ułatwi usunięcie zestawu z wykopu. Na rysunku. przedstawiono charakterystyczne wymiary przy stosowaniu rozpór z łącznikiem o długości cm. Wstępną zmianę szerokości systemu Podlasie dokonuje się przez wymianę łączników w rozporach regulowanych. 13

16 DEMONTAŻ ZABEZPIECZEŃ DO WYKOPÓW ZIEMNYCH SYSTEMU PODLASIE Zaleca się, by bezpośrednio przed operacją wyjmowania zestawu z wykopu, skręcić dolne rozpory. Zmniejszy to parcie gruntu na płyty i ułatwi ich wyjmowanie. W trakcie podnoszenia, równocześnie wypełniamy wykop podsypką, warstwami o grubości do 30 cm z jednoczesnym zagęszczeniem. Czynność powtarzamy aż do całkowitego wypełnienia wykopu i wydobycia zabezpieczenia na powierzchnię gruntu. Przy głębokich wykopach zabezpieczanych zestawem podstawowym BOX oraz nadstawką BOX podnosimy jednocześnie cały zmontowany zespół wykonując czynności opisane powyżej. Nadstawkę można już Zdemontować z zestawu gdy zostanie wyniesiona ponad powierzchnię gruntu. Zestaw typu BOX (plus nadstawka) Dopuszczalne obciążenie parciem gruntu zestawu typu PODLASIE wynosi 0 kn/m Producent gwarantuje prawidłową i bezpieczną eksploatację urządzenia przy nie przekraczaniu dopuszczalnych obciążeń. SCHODZENIE DO WYKOPU MOŻE ODBYWAĆ SIĘ PO CAŁKOWITYM ZABEZPIECZENIU DANEGO 1

17 ZABEZPIECZENIA SYSTEMU PODLASIE 3 TYP SŁUPOWO - LISTWOWY Przeznaczony do zabezpieczania wykopu ziemnego w miejscach rozgałęzień lub krzyżowania się instalacji podziemnych w ciągu liniowym zabezpieczanym przez system PODLASIE 1. Tym samym system PODLASIE 3 uzupełnia system PODLASIE 1, ale również może być stosowany samodzielnie. Wykorzystuje słupy i rozpory regulowane systemu PODLASIE 1 i pozwala zabezpieczyć wykop do głębokości 500 cm, przy maksymalnym parciu gruntu do 35 kn/m. Płytki oporowe Belka górna Słupek kw. x x 30 cm Rozpora regulowana Belka dolna Listwa zabezpieczająca Słup L=00 Rys.11. Zabezpieczenia wykopów ziemnych systemu PODLASIE 3 typ słupowo - Zestaw elementów systemu PODLASIE 3 do zabezpieczania wykopu jak na rys. 11. Poz. Wykaz elmentów Ilość sztuk Waga Masa w zestawie jednostkowa [kg] całkowita [kg] 1 Słup L-00 Rozpora regulowana Belka górna Belka dolna Listwa zabezpieczająca Słupek kwadratowy x x 30 cm Przetyczka listwy Przetyczka słupka kwadratowego Uchwyt zaczepowy kpl , Płytki oporowe kpl. 1 Razem 77 15

18 ZASADY MONTAŻU ZABEZPIECZENIA PODLASIE 3 1. Ustawiamy w gruncie pierwszą parę słupów wg opisu instrukcji - strona 7. (Rys. 3.1) i strona. (Rys..1). Po ustawieniu pierwszej pary słupów w gruncie, zaczepiamy haki zawiesia za uchwyty belki dolnej i za pomocą specjalnie dostosowanej koparki lub dźwigu montujemy ją w prowadnicach słupa. (Rys.1.3) 3. W analogiczny sposób montujemy następną belkę dolną w drugim słupie, zachowując stałą odległość między nimi.. Następnie montujemy drugą parę słupów i nasuwamy je na pozostałe wolne prowadnice belek dolnych (Rys. 1.). 5. W gniazda belek dolnych wprowadzamy dwa słupki kwadratowe [ x cm] i zabezpieczamy je przetyczkami fi x Po założeniu belek dolnych w prowadnicach na czterech słupach montujemy płytki oporowe (zabezpieczają) one belkę górną przed osunięciem). 7. Następnie w prowadnicach słupa wmontujemy belkę górną, zwracając uwagę na wprowadzenie słupków kwadratowych [ x cm] w odpowiednie gniazda belki górnej (Rys. 1.5).. Po ustaleniu właściwej odległości pomiędzy belką górną i dolną przekładamy przetyczkę fi x 130 przez otwór słupka i gniazdo w belce górnej zabezpieczając tym samym belkę górną przed opadnięciem. 9. W analogiczny sposób montujemy drugą belkę..w tak przygotowany zestaw wkładamy listwy za pomocą uchwytu zaczepowego ( sztuk na każdą ze ścian), umieszczając je w prowadnicach belki górnej i po zewnętrznej stronie belki dolnej (Rys. 1.). 11. Montując belkę dolną należy zwrócić uwagę aby w czasie pogłębiania i pracy odległość od dna wykopu do krawędzi belki dolnej (wysunięcie listew) nie była większa niż 0 cm. 1. Wykonujemy wykop do żądanej głębokości jednocześnie zagłębiamy listwy oraz słupy z belkami (Rys. 1.7 i 1.). 13. Podczas pracy urządzenia, krawędź belki górnej nie powinna być wysunięta poza górną płaszczyznę słupa. 1. Demontaż zabezpieczenia wykopu następuje w odwrotnej kolejności: przy wykonywaniu warstwami podsypki i zagęszczaniu gruntu, należy jednocześnie unosić listwy a następnie stopniowo całe zabezpieczenie. 15. Dopuszczalne parcie gruntu wynosi 35 kn/m. Maksymalna głębokość zabezpieczenia wykopu systemem PODLASIE 3 wynosi 500 cm Rys. 1. Kolejność montażu zabezpieczeń systemu PODLASIE 3 - typ słupowo - listwowy. 1

19 ZABEZPIECZENIA SYSTEMU PODLASIE i PODLASIE 5 TYP LISTWOWY Z uwagi na małe gabaryty, zabezpieczenia do wykopów ziemnych typu PODLASIE i PODLASIE 5 stosowane są do usuwania awarii w terenie uzbrojonym z krzyżującymi się przewodami instalacji podziemnych oraz w miejscach, w których usuwanie awarii jest ograniczone przestrzennie. Są to zestawy zabezpieczeń punktowych. Ich istotną zaletą jest łatwość montażu (zwłaszcza ręcznego), zalecana bezpośrednio we wstępnie przygotowanym wykopie (t.j. o głębokości do 50-0 cm). Oferujemy dwa typy zabezpieczeń listwowych małogabarytowych: PODLASIE jest to typ średni o wymiarach 300 x 150 cm dostarczany w dwu odmianach różniących się maksymalną głębokością zabezpieczenia: - do 00 cm i masie kompletu 195 kg (z listwami o wysokości 00 cm). - do 300 cm i masie kompletu 1 kg (z listwami o wysokości 300 cm). Montaż systemu PODLASIE może być przeprowadzony ręcznie lub za pomocą lekkich urządzeń dźwigowych. Komplet zabezpieczenia PODLASIE typu średniego z listwami o wysokości 300 cm składa się z (Rys. 13): Poz. 1; ; 9 5; 3; Słupek kpl. L-50 cm Belka górna długa L-300 cm Belka dolna długa L-300 cm Belka górna krótka L-150 cm Belka dolna krótka L-150 cm Komplet listew 300 cm Przetyczka Nazwa elementu Ilość sztuk Ciężar Masa całkowita Uchwyt zaczepowy szt. szt. szt. szt. szt. szt. szt. 1 kpl. kg 3 kg 7 kg 30 kg 5 kg 33 kg 1 kg kg Razem kg 1 kg 15 kg 0 kg 50 kg 13 kg kg kg 1 kg PODLASIE 5 jest to system typu lekkiego o wymiarach 00 x 150 cm i głębokości zabezpieczania wykopu do 00 cm. Masa kompletu wynosi 30 kg (wysokość listew wynosi 00 cm). Komplet zabezpieczenia PODLASIE 5 typu lekkiego składa się z (Rys. 1): Poz. Nazwa elementu Ilość sztuk Ciężar 1; 5; 7 Słupek kpl. 7, x 1 cm Belka prowadząca górna L-170 cm szt. szt. 13 kg kg ; 9 Belka prowadząca dolna L-170 cm szt. 3 kg 11 3; Belka prowadząca górna L-13,5 cm Belka prowadząca dolna L-13,5 cm szt. szt. kg 1 kg 1 13 Komplet listew 1 x 00 cm Przetyczka Przetyczka hakowa 3 szt. 3 szt. 1 szt. 1 kg 0,3 kg 0,5 kg - Uchwyt zaczepowy kpl. 1,5 kg Razem Masa całkowita 5 kg 5 kg kg kg 3 kg 57 kg kg kg 3 kg 31 kg 17

20 ZASADY MONTAŻU ZABEZPIECZENIA LISTWOWEGO TYP PODLASIE Widok z góry A 9 B C D Rys. 13. Zabezpieczenie PODLASIE - system średni 1. Ustawiamy parę słupów (Rys. 13. Poz. 1) w odległości około150 cm od siebie i łączymy je wsuwając w uchwyty słupów (Poz. ) końce belki dolnej krótkiej (Poz. 3.). Wybór poziomu montażu belki dolnej zależy od przewidywanego położenia instalacji podziemnej od dna wykopu (uchwyty belek na słupie rozmieszczone są co 50 cm).. W przeciwnym rogu wykopu ( w odległości około 300 cm ) ustawiamy trzeci słupek (Poz. ) i analogicznie jak w punkcie 1 montujemy belkę dolną długą (Poz. 5). 3. Następnie ustawiamy czwarty słupek (Poz. ) zachowując od sąsiednich odległość odpowiednio 150 i 300 cm, co pozwala na montaż pozostałych belek dolnych: krótkiej(poz. 7) i zamykającej czworokąt belki długiej (Poz. ).. Montaż belek górnych (długich (Poz. 9) - sztuk i krótkich (Poz. ) - sztuk ) dokonujemy analogicznie jak belek dolnych. 5. W tak przygotowaną ramę zabezpieczenia, zakładamy listwy (Poz. 11) w ilości sztuk. Listwy powinny przechodzić pionowo przez otwory w belkach górnych i opierać się o zewnętrzne powierzchnie belek dolnych - Rys. 13. Głębokość zagłębienia każdej listwy jest ustalana przetyczką (Poz. 1) montowaną w wybranym otworze listwy nad belką górną. Dostępne są listwy o długości 00 lub 300 centymetrów. (Standardowo dostarczamy listwy 00 cm).. Przed rozpoczęciem użytkowania zestawu PODLASIE,należy każdorazowo sprawdzić jego kompletność, a zwłaszcza montaż przetyczek zabezpieczających. 7. Następnie pogłębiamy wykop, wybierając grunt z wnętrza klatki zabezpieczenia. W miarę zwiększania głębokości opuszczamy całe zabezpieczenie do maksymalnej głębokości 00 lub 300 cm (w zależności od wysokości posiadanych listew). Podział ściany na listwy pozwala zagłębić zabezpieczenie znacznie głębiej niż głębokość istniejących, wykonywanych lub naprawianych instalacji podziemnych. 7 1 Wymiar [cm] Wymiar [cm] Ilość A BA Iistew x x x A x x 7 A 1x x 3 1x 3 A 30 A 15x A Wymiar [cm] Wymiar [cm] Ilość C BD Iistew x A A A 5x x A 7x x 9x x 11x 1x A Zabezpieczenie PODLASIE - system średni 1

21 ZASADY MONTAŻU ZABEZPIECZENIA LISTWOWEGO TYP PODLASIE 5 1.Ustawiamy parę słupów (Rys. 1. Poz. 1) W odległości około 10 cm od siebie i łączymy je wsuwając w uchwyty słupów (Poz. ) końce belki dolnej, o długości L=13,5 cm (Poz. 3.) i zabezpieczamy dwiema przetyczkami (Poz. ). Wybór wysokości, na której zamontujemy belkę dolną zależy od przewidywanego położenia instalacji podziemnej względem dna wykopu (uchwytu belek w słupie rozmieszczone są co 50 cm).. W przeciwnym rogu wykopu ( w odległości około 170 cm) ustawiamy trzeci słupek (Poz. 5) i analogicznie jak w punkcie 1. montujemy belkę dolną długą (Poz. ) zabezpieczając ją przetyczkami. 3. Następnie ustawiamy czwarty słupek (Poz. 7) zachowując od sąsiednich odległość odpowiednio 10 i 170 cm, co pozwala na montaż Pozostałych belek dolnych: krótkiej (Poz. ) i zamykającej czworokąt belki długiej (Poz. 9). Belki przed wypadnięciem z uchwytów słupków zabezpieczamy przetyczkami.. Montaż belek górnych (długich (Poz. ) szt. i krótkich (Poz. 11) szt. ) dokonujemy analogicznie nad belkami dolnymi. 5. W tak przygotowaną ramę zabezpieczenia, zakładamy listwy (Poz. 1) w ilości 3 sztuk. Listwy powinny przechodzić pionowo przez otwory w belkach górnych i opierać się o zewnętrzne powierzchnie belek dolnych - Rys.1. Głębokość zagłębienia każdej listwy jest ustalana przetyczką (Poz. 13) montowaną w wybranym otworze listwy nad belką górną. (listwy posiadają długości 00. Przed rozpoczęciem użytkowania zestawu PODLASIE 5, należy każdorazowo sprawdzić jego kompletność a zwłaszcza montaż przetyczek zabezpieczających. 7. Następnie pogłębiamy wykop, wybierając grunt z wnętrza zabezpieczenia, przy równoczesnym opuszczaniu całego zabezpieczenia do głębokości nie przekraczającej 00 cm. Podział płyty na listwy pozwala zagłębić zabezpieczenie poniżej głębokości istniejących lub wykonywanych, naprawianych instalacji podziemnych.. Po zakończeniu pracy, zasypujemy wykop zagęszczonymi warstwami o grubości do 30 cm. Każdą kolejną warstwę podsypki zagęszczamy i podnosimy zabezpieczenie o jej grubość. W systemie PODLASIE 5 istnieje możliwość ręcznego montażu zabezpieczeń zarówno w wykopie jak również na powierzchni bezpośrednio przy nim. Jest to zestaw lekki dlatego też zmontowany na powierzchni (bez listew), może być ręcznie podniesiony do wstępnie 1 1 Widok z góry A 11 1 C D B Rys. 1. Zabezpieczenie PODLASIE 5 - system lekki Wymiar [cm] Wymiar [cm] Ilość A BA Iistew Wymiar [cm] Wymiar [cm] Ilość C BD Iistew Zabezpieczenie listew za pomocą przetyczki 19

22 ZABEZPIECZENIE DO WYKOPÓW PODLASIE ZESTAW SŁUPOWO-LINIOWY Z ROZPORĄ ŚLIZGOWĄ Wykop i szalowanie realizowane są w systemie słupowo-liniowym przez koparkę hydrauliczną wzdłuż linii wykopu. System ten umożliwia pracę na dużych głębokościach roboczych do 7m. Głównymi zaletami tego systemu są prosty montaż i wydobycie, solidna konstrukcja rozpory rolowej, wysoki prześwit dla instalowanych rur do,7m. Słupy o długości 50 cm posiadają trzy prowadnice umożliwiające zakładanie pojedynczych ścian na każdą z prowadnic, co w znacznym stopniu ułatwia ich wydobycie przy demontażu. Ściany wykopu jak i rozpora ślizgowa blokowane są na prowadnicach słupa za pomocą klina zabezpieczającego. Nadstawka 350x Rozpora ślizgowa Ściana wykopu L-350x0 Łącznik 50 Łącznik 0 Słup L=50 Rys.15. Zabezpieczenia wykopów ziemnych systemu PODLASIE typ słupowo - liniowy z rozporą ślizgową. Zestaw elementów systemu PODLASIE do zabezpieczania wykopu jak na rys. 15. Poz Waga jednostkowa [kg] Wykaz elmentów Ilość sztuk w zestawie Słup L Ściana wykopu L-350x0 0 Nadstawka 350x 0 30 Rozpora ślizgowa Łącznik 50 Łącznik Masa całkowita [kg]

23 WYTYCZNE STOSOWANIA I OBSŁUGI Transport Płyty oraz słupy przenosimy urządzeniami dźwigowymi tylko za przystosowane do tego celu uchwyty zaczepowe i na atestowanych zawiesiach. Elementy powinny być zabezpieczone przed przemieszczaniem się podczas transportu. Składowanie i użytkowanie Zabezpieczenia do wykopów nie należy udostępniać osobom nieupoważnionym do pracy na budowie oraz chronić przed ewentualnym używaniem przez osoby niepowołane. Zasady składowania: - płyty i pozostałe elementy układamy na podkładach drewnianych, zabezpieczając je przed osunięciem. - elementy zabezpieczeń po zdemontowaniu z wykopu powinny być oczyszczone i zabezpieczenie preparatem antykorozyjnym. PRZED PONOWNYM UŻYCIEM NALEŻY SPRAWDZIĆ STAN URZĄDZENIA ORAZ ELEMENTÓW ZŁĄCZNYCH. 1

24 WYMAGANIA W ZAKRESIE BEZPIECZEŃSTWA Poza ogólnie obowiązującymi w budownictwie przepisami BHP podanymi między innymi w rozporządzeniu Ministra Infrastruktury z dnia r. Dz. U. z 003r, Nr 7, poz. 01 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych należy zwrócić szczególną uwagę na następujące zagadnienia: 1. Nadzór techniczny zobowiązany jest do organizowania, przygotowania i prowadzenia robót zgodnie z zasadami i przepisami BHP.. Montaż i użytkowanie powinno odbywać się zgodnie z instrukcją stosowania i obsługi. 3. Nie wolno przekraczać podanych w instrukcji dopuszczalnych parametrów.. Podczas ustawiania zabezpieczeń w miejscu planowanego wykopu należy zwrócić uwagę na właściwe i solidne posadowienie kompletu słupów (szczególnie pierwszego) w gruncie. 5. Do pracy przy montażu i demontażu zabezpieczeń oraz pracy w ich zasięgu, należy zatrudniać tylko pracowników przeszkolonych.. Maszyny i urządzenia stosowane przy montażu i pracy powinny mieć aktualne badania techniczne i atesty. 7. Urządzenia dźwigowe i koparki przy zabezpieczaniu wykopu powinny pracować na stabilnym gruncie.. Wchodzenie do wykopu może odbywać się po całkowitym zabezpieczeniu wykopu. 9. Demontaż zabezpieczeń z wykopu powinien następować przy równoczesnym wypełnieniu wykopu gruntem i zagęszczeniu go.. Zabrania się pracy uszkodzonym sprzętem np. pęknięcia, przegięcia. 11. Naprawa uszkodzonego sprzętu powinna odbywać się tylko u producenta.
