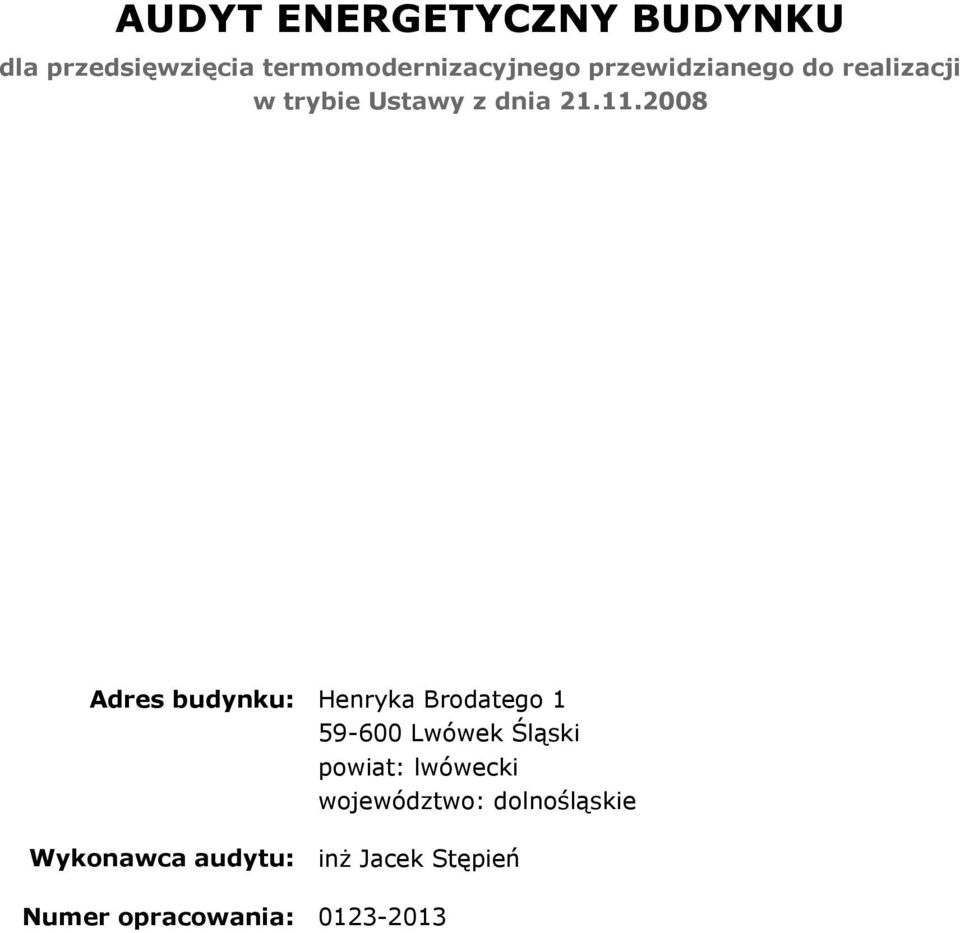

1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku: Henryka Brodatego Lwówek Śląski powiat: lwówecki województwo: dolnośląskie Wykonawca audytu: inż Jacek Stępień Numer opracowania:

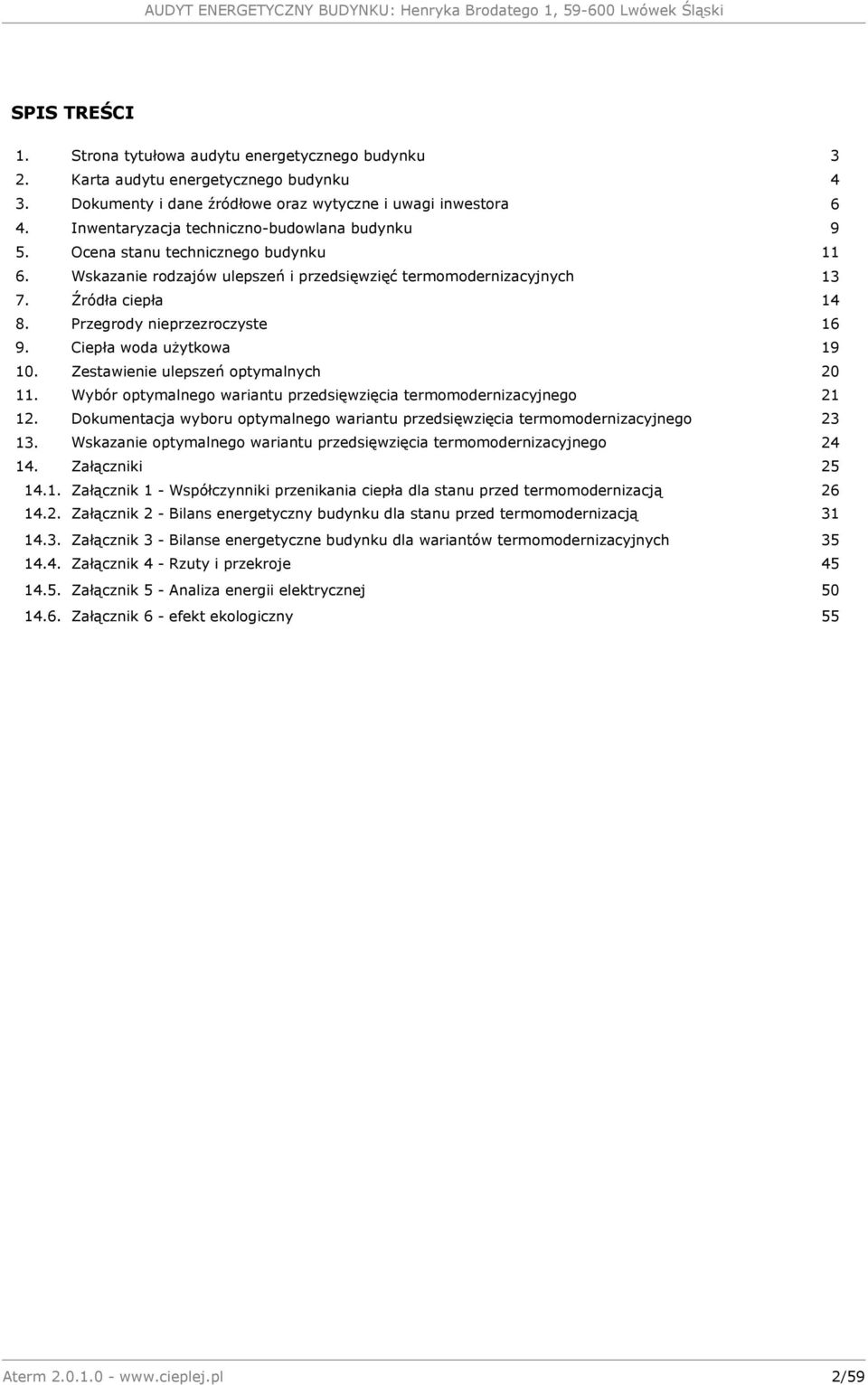

2 SPIS TREŚCI 1. Strona tytułowa audytu energetycznego budynku 3 2. Karta audytu energetycznego budynku 4 3. Dokumenty i dane źródłowe oraz wytyczne i uwagi inwestora 6 4. Inwentaryzacja techniczno-budowlana budynku 9 5. Ocena stanu technicznego budynku Wskazanie rodzajów ulepszeń i przedsięwzięć termomodernizacyjnych Źródła ciepła Przegrody nieprzezroczyste Ciepła woda użytkowa Zestawienie ulepszeń optymalnych Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Załączniki Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Załącznik 4 - Rzuty i przekroje Załącznik 5 - Analiza energii elektrycznej Załącznik 6 - efekt ekologiczny 55 Aterm /59

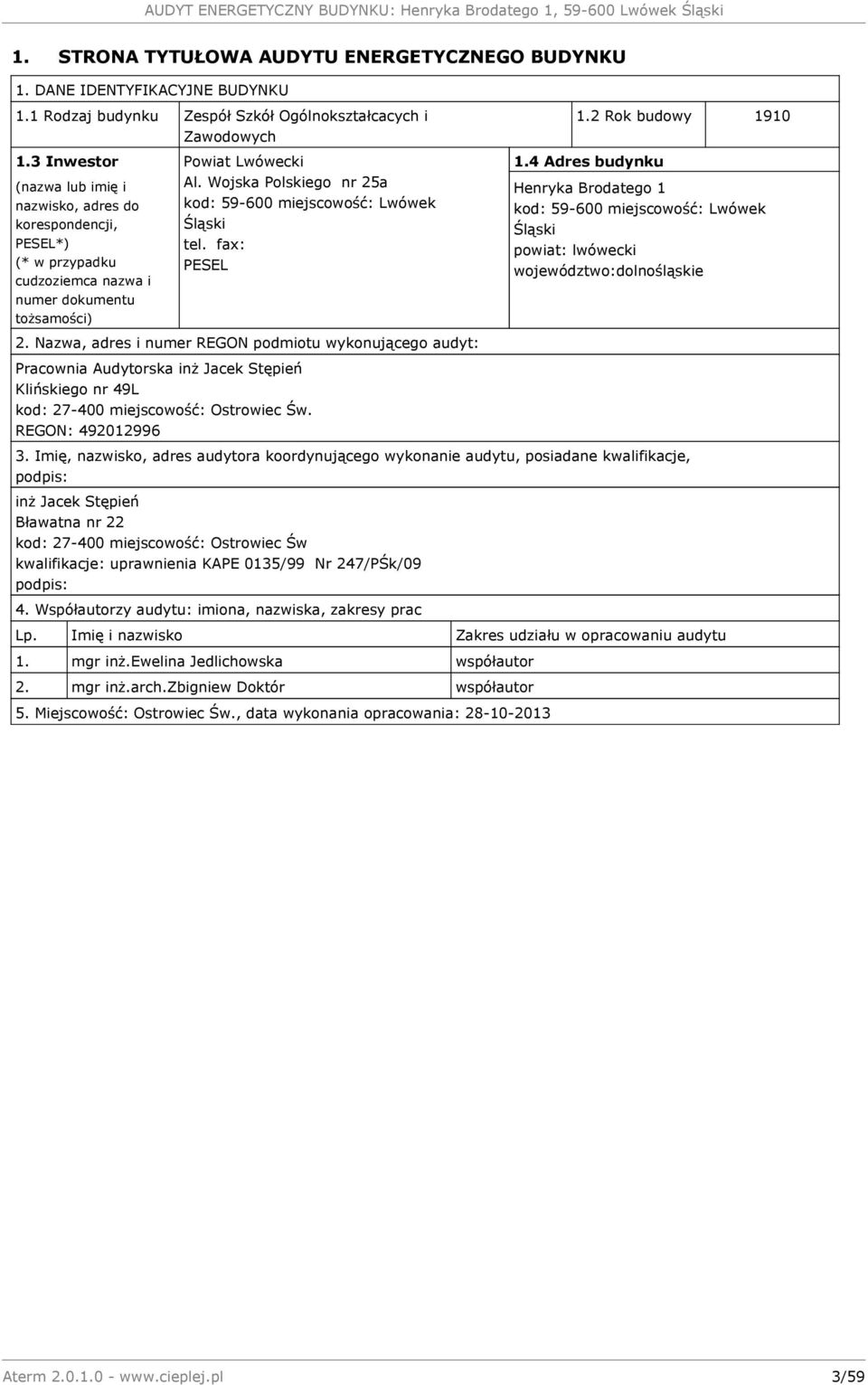

3 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Zespół Szkół Ogólnokształcacych i 1.2 Rok budowy Zawodowych Inwestor Powiat Lwówecki 1.4 Adres budynku (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) Al. Wojska Polskiego nr 25a kod: miejscowość: Lwówek Śląski tel. fax: PESEL 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: Pracownia Audytorska inż Jacek Stępień Klińskiego nr 49L kod: miejscowość: Ostrowiec Św. REGON: Henryka Brodatego 1 kod: miejscowość: Lwówek Śląski powiat: lwówecki województwo:dolnośląskie 3. Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: inż Jacek Stępień Bławatna nr 22 kod: miejscowość: Ostrowiec Św kwalifikacje: uprawnienia KAPE 0135/99 Nr 247/PŚk/09 podpis: 4. Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu 1. mgr inż.ewelina Jedlichowska współautor 2. mgr inż.arch.zbigniew Doktór współautor 5. Miejscowość: Ostrowiec Św., data wykonania opracowania: Aterm /59

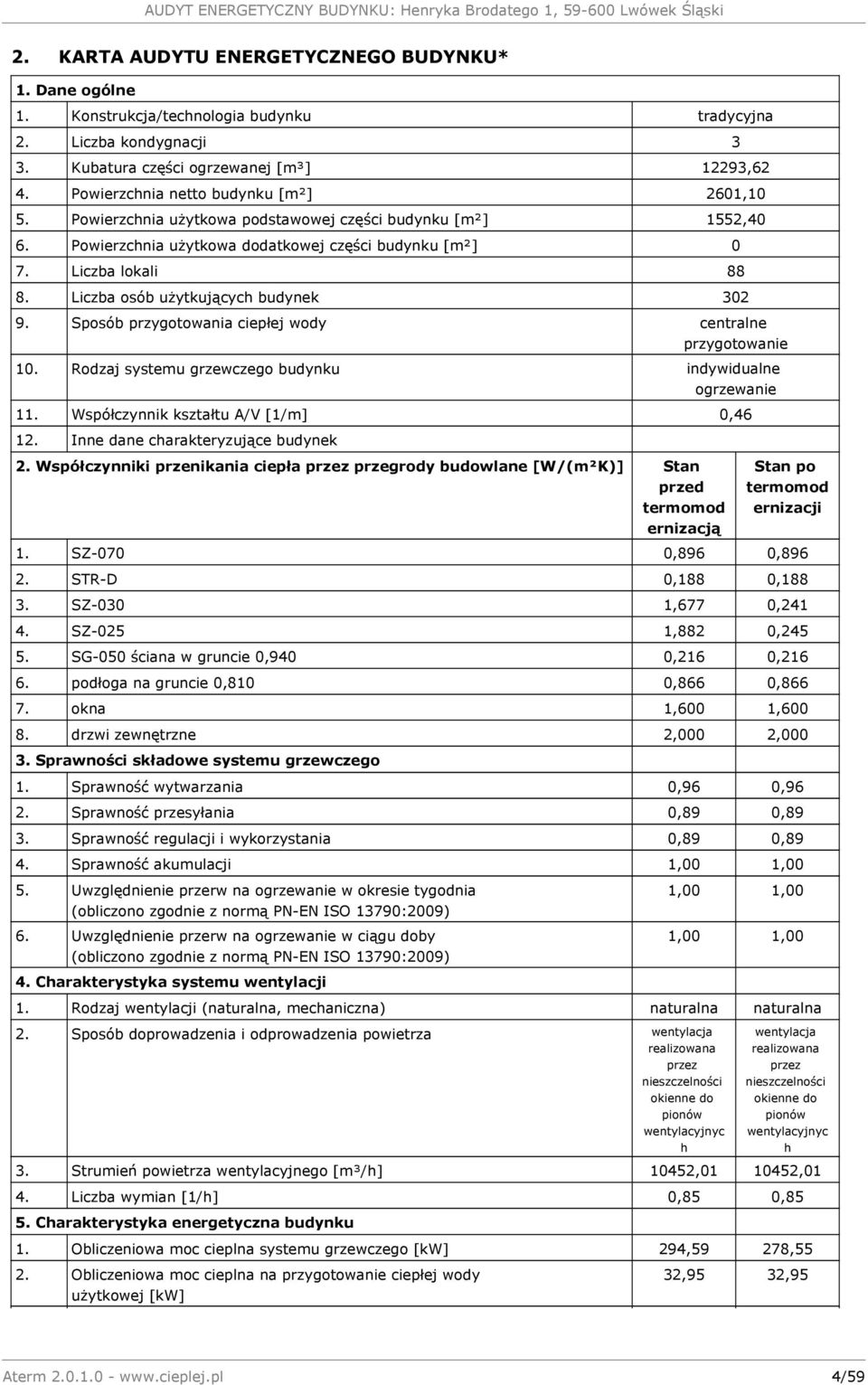

4 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU* 1. Dane ogólne 1. Konstrukcja/technologia budynku tradycyjna 2. Liczba kondygnacji 3 3. Kubatura części ogrzewanej [m³] 12293,62 4. Powierzchnia netto budynku [m²] 2601,10 5. Powierzchnia użytkowa podstawowej części budynku [m²] 1552,40 6. Powierzchnia użytkowa dodatkowej części budynku [m²] 0 7. Liczba lokali Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody centralne przygotowanie 10. Rodzaj systemu grzewczego budynku indywidualne ogrzewanie 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m²K)] Stan przed termomod ernizacją Stan po termomod ernizacji SZ-070 0,896 0,896 STR-D 0,188 0,188 SZ-030 1,677 0,241 SZ-025 1,882 0,245 SG-050 ściana w gruncie 0,940 0,216 0,216 podłoga na gruncie 0,810 0,866 0,866 okna 1,600 1,600 drzwi zewnętrzne 2,000 2, Sprawności składowe systemu grzewczego Sprawność wytwarzania 0,96 0,96 Sprawność przesyłania 0,89 0,89 Sprawność regulacji i wykorzystania 0,89 0,89 Sprawność akumulacji 1,00 1,00 Uwzględnienie przerw na ogrzewanie w okresie tygodnia (obliczono zgodnie z normą PN-EN ISO 13790:2009) Uwzględnienie przerw na ogrzewanie w ciągu doby (obliczono zgodnie z normą PN-EN ISO 13790:2009) 4. Charakterystyka systemu wentylacji ,00 1,00 1,00 1,00 Rodzaj wentylacji (naturalna, mechaniczna) naturalna naturalna Sposób doprowadzenia i odprowadzenia powietrza wentylacja realizowana przez nieszczelności okienne do pionów wentylacyjnyc h wentylacja realizowana przez nieszczelności okienne do pionów wentylacyjnyc h Strumień powietrza wentylacyjnego [m³/h] 10452, ,01 Liczba wymian [1/h] 0,85 0,85 5. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] 294,59 278,55 Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 32,95 32,95 Aterm /59

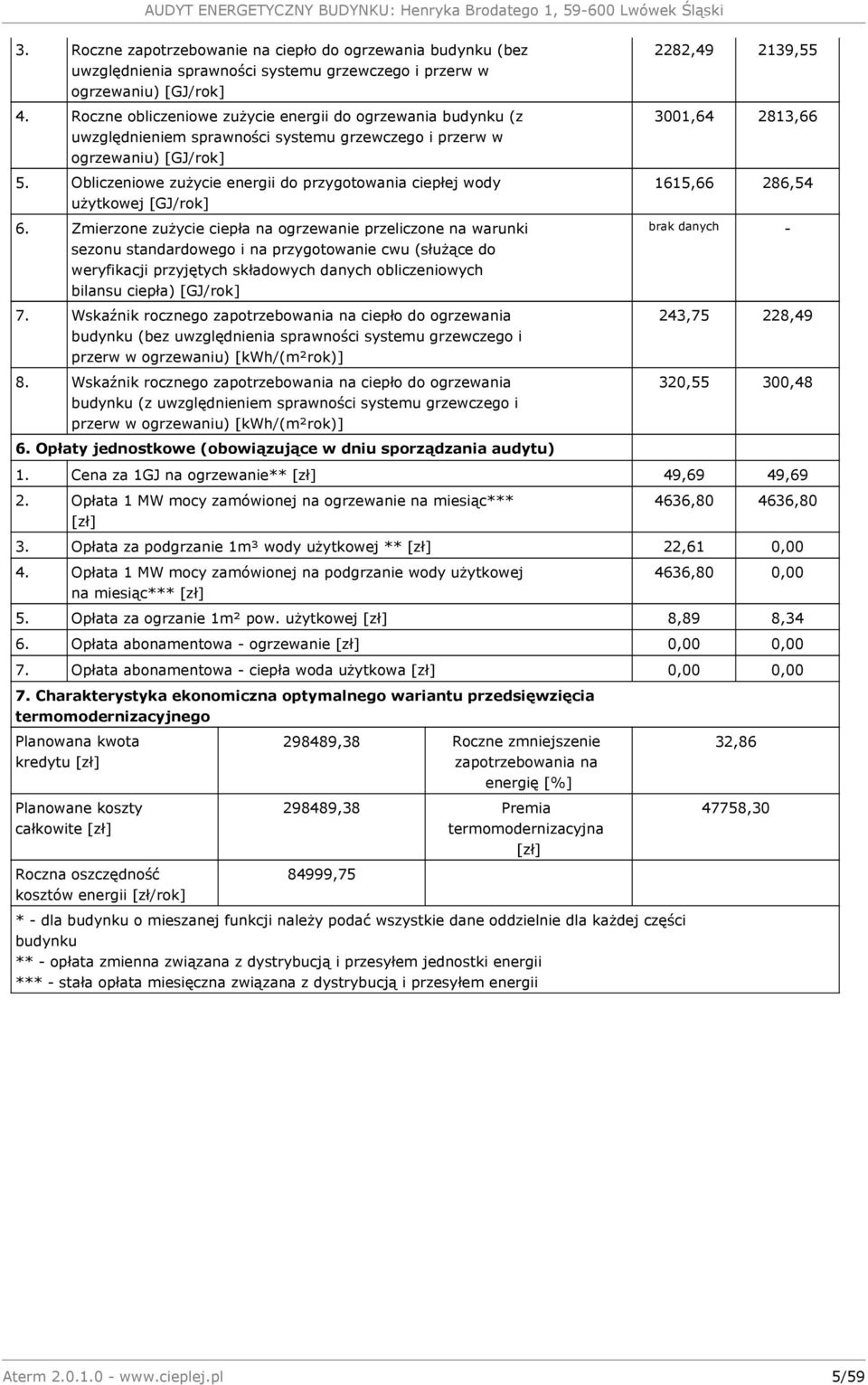

5 AUDYT ENERGETYCZNY BUDYNKU: Henryka Brodatego 1, Lwówek Śląski Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) , , , , ,66 286,54 brak danych - 243,75 228,49 320,55 300,48 Cena za 1GJ na ogrzewanie** [zł] 49,69 49,69 Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc*** [zł] 4636, ,80 Opłata za podgrzanie 1m³ wody użytkowej ** [zł] 22,61 0,00 Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc*** [zł] 4636,80 0,00 Opłata za ogrzanie 1m² pow. użytkowej [zł] 8,89 8,34 Opłata abonamentowa - ogrzewanie [zł] 0,00 0,00 Opłata abonamentowa - ciepła woda użytkowa [zł] 0,00 0,00 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł/rok] ,38 Roczne zmniejszenie zapotrzebowania na energię [%] ,38 Premia termomodernizacyjna [zł] 84999,75 * - dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku ** - opłata zmienna związana z dystrybucją i przesyłem jednostki energii *** - stała opłata miesięczna związana z dystrybucją i przesyłem energii 32, ,30 Aterm /59

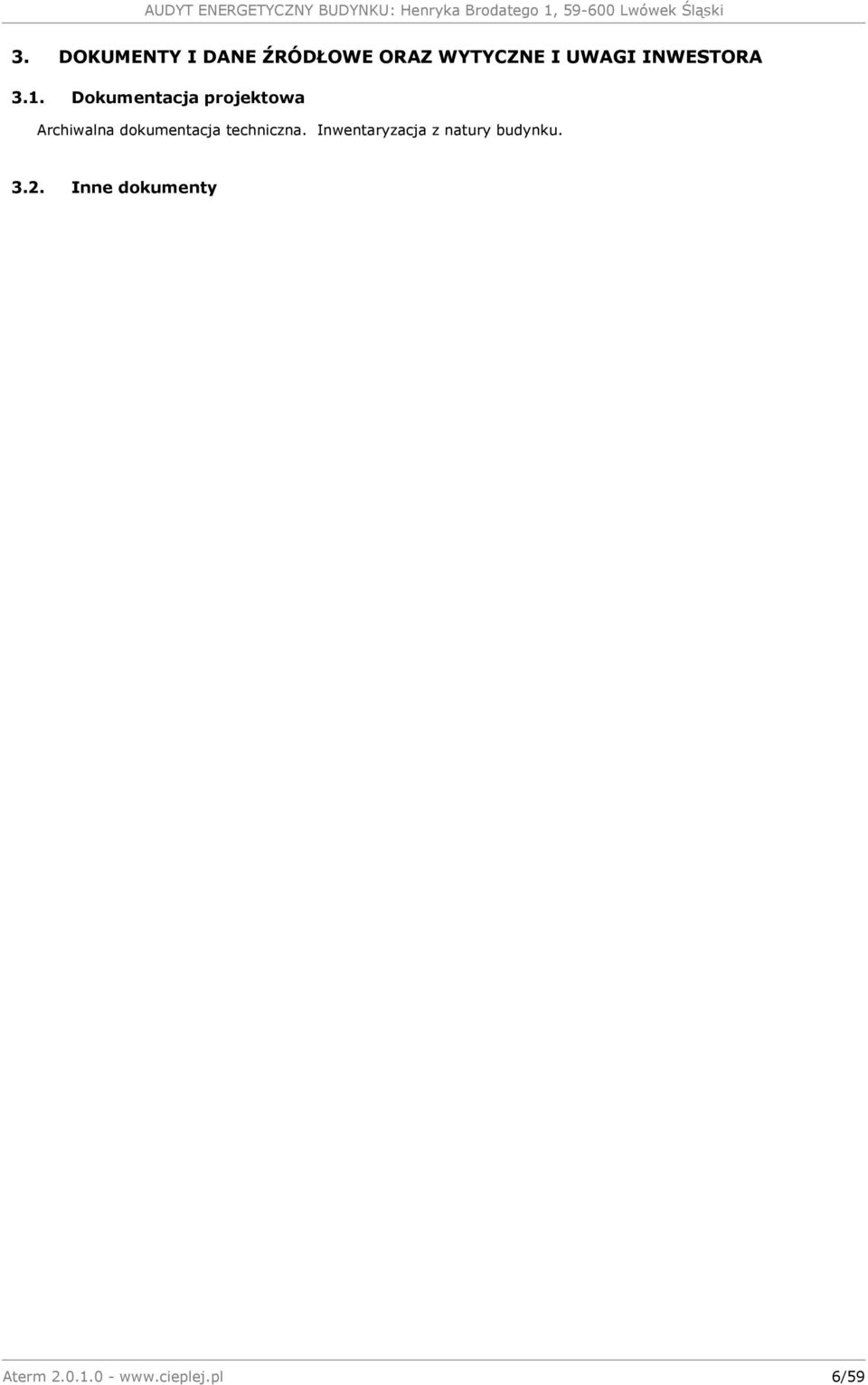

6 3. DOKUMENTY I DANE ŹRÓDŁOWE ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Dokumentacja projektowa Archiwalna dokumentacja techniczna. Inwentaryzacja z natury budynku Inne dokumenty Aterm /59

7 1. Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej 2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690) 3. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U nr 0 poz. 462) 4. Wytyczne określające podstawowe wymogi niezbędne do osiągnięcia oczekiwanych standardów energetycznych dla budynków mieszkalnych oraz sposób weryfikacji projektów i sprawdzenia wykonanych domów energooszczędnych 5. Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń 6. Polska Norma PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia 7. Polska Norma PN-EN ISO 13370:2001 Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania 8. PN-EN ISO Mostki cieplne w budynkach - Strumienie ciepła i temperatury powierzchni - Obliczenia szczegółowe 9. Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego 10. PN-EN ISO Cieplne właściwości użytkowe budynków. Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania 11. PN-EN-ISO :2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła 12. PN-83 B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej 13. PN-EN 308 Wymienniki ciepła. Procedury badawcze wyznaczania wydajności urządzeń do odzyskiwania ciepła w układzie powietrze-powietrze i powietrze-gazy spalinowe 14. PN-EN Właściwości cieplne budynków. Określanie przepuszczalności powietrznej budynków. Metoda pomiaru ciśnieniowego z użyciem wentylatora 15. PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych 16. IEC Rotating electrical machines Part 2-1: Standard methods for determining losses and efficiency from tests (excluding for traction vehicles) z 2007 roku 17. PN EN ISO 10456:2004 Materiały i wyroby budowlane Procedury określania deklarowanych i obliczeniowych wartości cieplnych 3.3. Osoby udzielające informacji przedstawiciel Powiatu Lwóweckiego Aterm /59

8 3.4. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) brak 3.5. Data wizji lokalnej Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów 0 zł przedsięwzięcia 3.7. Kwota kredytu możliwego do zaciągnięcia przez inwestora ,38 zł Aterm /59

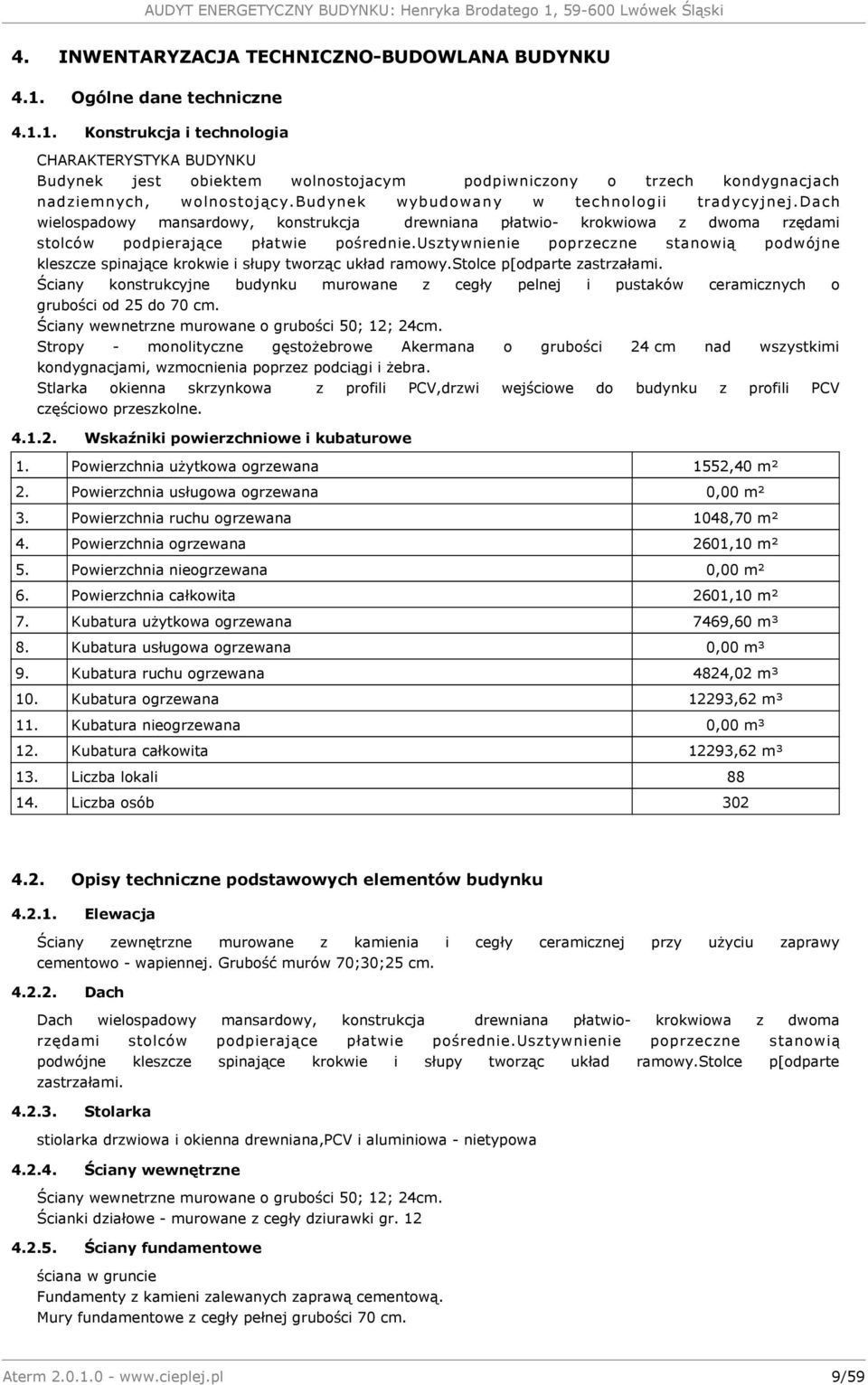

9 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Ogólne dane techniczne Konstrukcja i technologia CHARAKTERYSTYKA BUDYNKU Budynek jest obiektem wolnostojacym podpiwniczony o trzech kondygnacjach nadziemnych, wolnostojący.budynek wybudowany w technologii tradycyjnej.dach wielospadowy mansardowy, konstrukcja drewniana płatwio- krokwiowa z dwoma rzędami stolców podpierające płatwie pośrednie.usztywnienie poprzeczne stanowią podwójne kleszcze spinające krokwie i słupy tworząc układ ramowy.stolce p[odparte zastrzałami. Ściany konstrukcyjne budynku murowane z cegły pelnej i pustaków ceramicznych o grubości od 25 do 70 cm. Ściany wewnetrzne murowane o grubości 50; 12; 24cm. Stropy - monolityczne gęstożebrowe Akermana o grubości 24 cm nad wszystkimi kondygnacjami, wzmocnienia poprzez podciągi i żebra. Stlarka okienna skrzynkowa z profili PCV,drzwi wejściowe do budynku z profili PCV częściowo przeszkolne Wskaźniki powierzchniowe i kubaturowe 1. Powierzchnia użytkowa ogrzewana 1552,40 m² 2. Powierzchnia usługowa ogrzewana 0,00 m² 3. Powierzchnia ruchu ogrzewana 1048,70 m² 4. Powierzchnia ogrzewana 2601,10 m² 5. Powierzchnia nieogrzewana 0,00 m² 6. Powierzchnia całkowita 2601,10 m² 7. Kubatura użytkowa ogrzewana 7469,60 m³ 8. Kubatura usługowa ogrzewana 0,00 m³ 9. Kubatura ruchu ogrzewana 4824,02 m³ 10. Kubatura ogrzewana 12293,62 m³ 11. Kubatura nieogrzewana 0,00 m³ 12. Kubatura całkowita 12293,62 m³ 13. Liczba lokali Liczba osób Opisy techniczne podstawowych elementów budynku Elewacja Ściany zewnętrzne murowane z kamienia i cegły ceramicznej przy użyciu zaprawy cementowo - wapiennej. Grubość murów 70;30;25 cm Dach Dach wielospadowy mansardowy, konstrukcja drewniana płatwio- krokwiowa z dwoma rzędami stolców podpierające płatwie pośrednie.usztywnienie poprzeczne stanowią podwójne kleszcze spinające krokwie i słupy tworząc układ ramowy.stolce p[odparte zastrzałami Stolarka stiolarka drzwiowa i okienna drewniana,pcv i aluminiowa - nietypowa Ściany wewnętrzne Ściany wewnetrzne murowane o grubości 50; 12; 24cm. Ścianki działowe - murowane z cegły dziurawki gr Ściany fundamentowe ściana w gruncie Fundamenty z kamieni zalewanych zaprawą cementową. Mury fundamentowe z cegły pełnej grubości 70 cm. Aterm /59

10 Stropy Stropy - monolityczne gęstożebrowe Akermana o grubości 24 cm nad wszystkimi kondygnacjami, wzmocnienia poprzez podciągi i żebra Podłogi na gruncie Podłogi i posadzki w zależności od przeznaczenia - posadzki betonowe, lastrico, terakota, parkiet, wykładzina, mozaika, 4.3. Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku dla stanu przed termomodernizacją znajduje się w Załączniku System grzewczy Opis ogólny Ogrzewanie realizowane jest z własnej kotłowni gazowej.instalacja co w stanie technicznym dobra Moc cieplna zamówiona 0 kw Taryfy i opłaty brak Sprawności składowe systemu grzewczego 1. Sprawność wytworzenia 0,96 2. Sprawność akumulacji 1,00 3. Sprawność przesyłania 0,89 4. Sprawność regulacji i wykorzystania 0, Instalacja ciepłej wody użytkowej Opis ogólny Ciepła woda uzytkowa przygotowyawana centralnie z własnej kotłowni Moc cieplna zamówiona 0 kw Taryfy i opłaty brak 4.6. System wentylacji Opis ogólny grawitacyjna i wentylacja mechaniczana wymuszona 4.7. Instalacja gazowa Opis ogólny instalacja gazowa nie objęta opracowaniem 4.8. Instalacja elektryczna Opis ogólny instalacja elektryczna nie objęta opracowaniem.przewidziano wymianę opraw oświetleniowych oraz montażem ogniw fotowoltaicznych wg odrębnego opracowania Aterm /59

11 5. OCENA STANU TECHNICZNEGO BUDYNKU 5.1. Konstrukcja i technologia Ocena stanu technicznego: - stan techniczny elementów konstrukcji ocenia się jako dobry, nie widać żadnych widocznych ugięć, spękań czy przemieszczeń elementów konstrukcyjnych, - spękania i odspojenia tynku na elewacji, - stolarka okienna drewniana - stan techniczny dobry - stolarka drzwiowa drewniana,pcv i z aluminium - stan techniczny dobry, - pokrycie dachu blacha - stan techniczny dobry - obróbki blacharskie - stan techniczny dobry, - cokół - stan techniczny dobry Elewacja ściana zewnętrzna SZ-070;30;25 stan techniczny przegrody zadawalający - nie są spełnione warunki określone w Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U. Nr 201 poz. 1238) Dach strop nad ostatnią kondygnacją STR-D stan techniczny dobry Stolarka okna i drzwi stan techniczny dobry 5.5. Ściany wewnętrzne stan techniczny dobry 5.6. Ściany fundamentowe ściana w gruncie SG-070 stan techniczny przegrody zadawalający 5.7. Stropy stan techniczny dobry 5.8. Podłogi na gruncie podłoga na gruncie stan techniczny zadawalający 5.9. System grzewczy Stan techniczny zadawalający - stopień zużycia zgodnie protokołem z przeglądu budynku 30%.- dotyczy kotłowni Instalacja ciepłej wody użytkowej Aterm /59

12 Stan techniczny zadawalający - stopień zużycia zgodnie protokołem z przeglądu budynku 38% System wentylacji stan techniczny dobry Instalacja gazowa zgodnie z książką obiektu stan techniczny dobry Instalacja elektryczna zgodnie z książką obiektu stan techniczny dobry Aterm /59

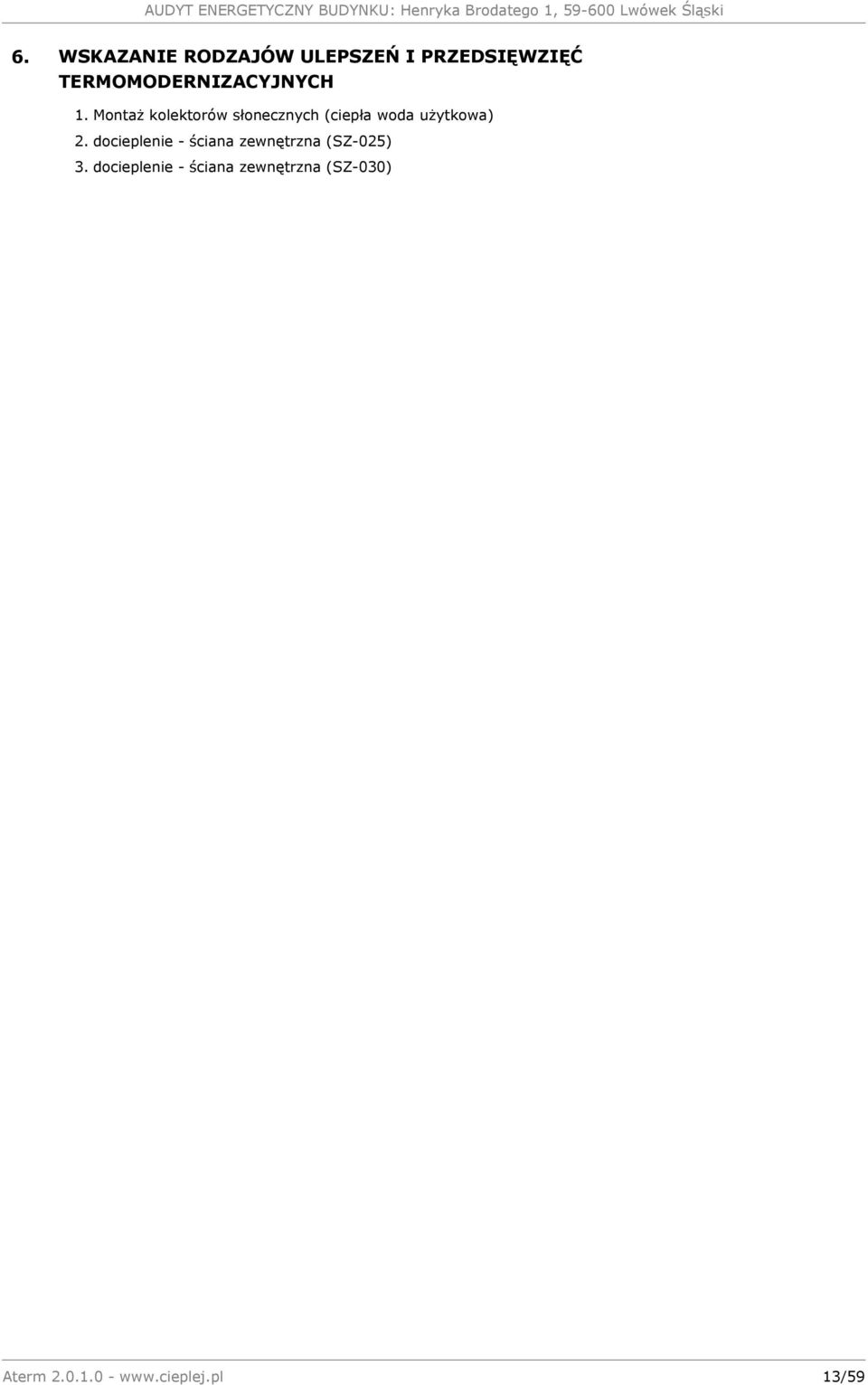

13 6. WSKAZANIE RODZAJÓW ULEPSZEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH 1. Montaż kolektorów słonecznych (ciepła woda użytkowa) 2. docieplenie - ściana zewnętrzna (SZ-025) 3. docieplenie - ściana zewnętrzna (SZ-030) Aterm /59

14 7. ŹRÓDŁA CIEPŁA 7.1. System grzewczy Sprawności źródeł ciepła Lp. Nazwa Nośnik energii Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność regulacji i wykorzystania [%] Sprawność całkowita 1. gaz ziemny 96,00 100,00 89,00 89,00 76,04 RAZEM (wartości średnioważone) [%] 96,00 100,00 89,00 89,00 76, Przerwy w ogrzewaniu (obliczone zgodnie z PN-EN ISO 13790:2009) Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. 1,00 1, Opłaty RAZEM (wartości średnioważone) Lp. Nazwa Nośnik energii 1,00 1,00 Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 1. gaz ziemny 49, ,80 0,00 RAZEM (wartości średnioważone) Składowe opłat , ,80 0,00 1. Rodzaj paliwa gaz 2. Nazwa paliwa gaz GZ Wartość opałowa 0,0340 GJ/m³ 4. Grupa taryfowa W5-W8 5. Taryfa W5 6. Cena paliwa 1,30 zł/m³ 7. Dystrybucja 0,39 zł/m³ 8. Dystrybucja 0,06 zł/mc 7.2. Ciepła woda użytkowa Sprawności źródeł ciepła Lp. Nazwa Nośnik energii Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność całkowita [%] 1. gaz ziemny 96,00 67,00 60,00 38, Opłaty RAZEM (wartości średnioważone) Lp. Nazwa Nośnik energii 96,00 67,00 60,00 38,59 Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 1. gaz ziemny 45, ,80 0,00 RAZEM (wartości średnioważone) Składowe opłat 45, ,80 0,00 Aterm /59

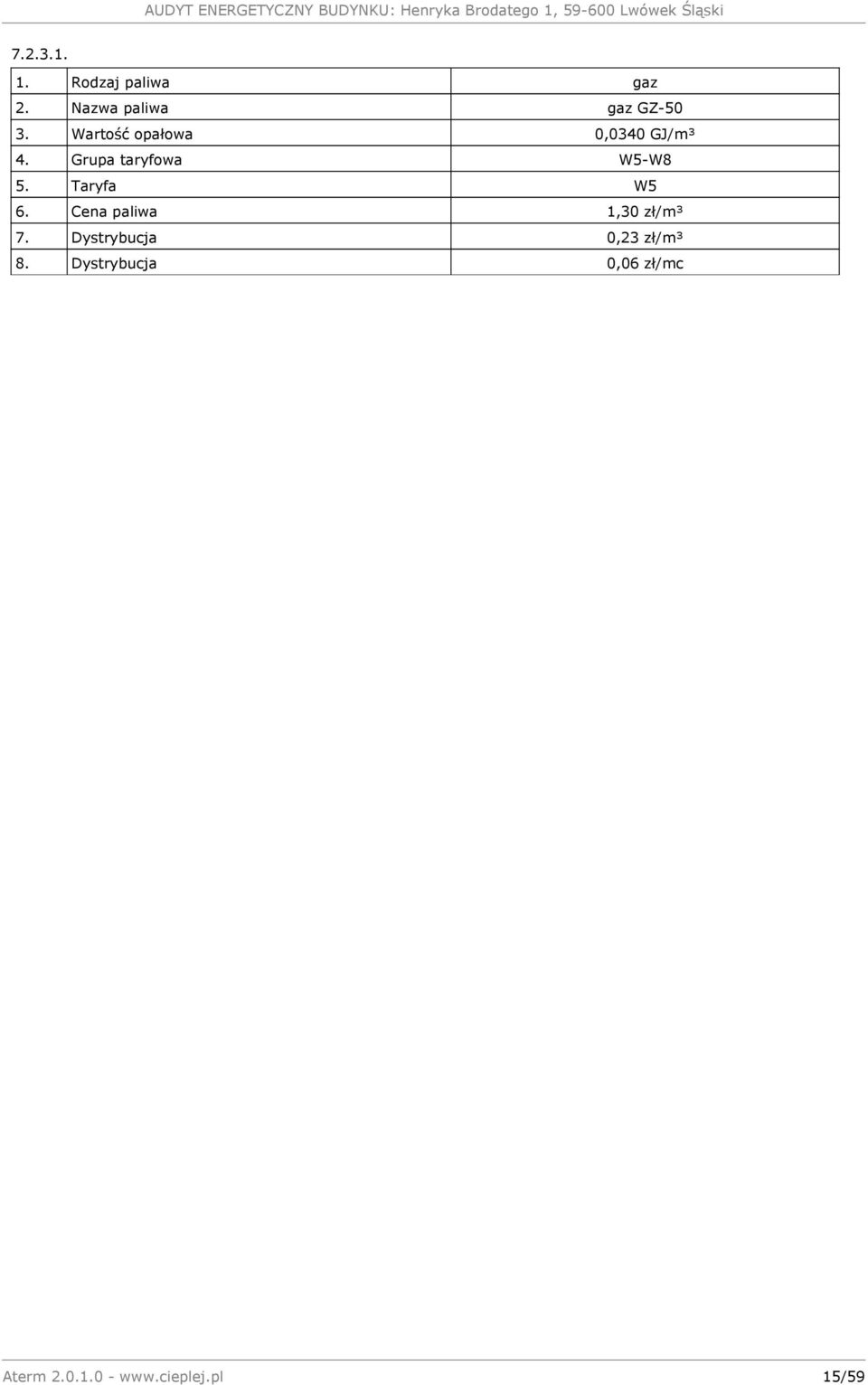

15 Rodzaj paliwa gaz 2. Nazwa paliwa gaz GZ Wartość opałowa 0,0340 GJ/m³ 4. Grupa taryfowa W5-W8 5. Taryfa W5 6. Cena paliwa 1,30 zł/m³ 7. Dystrybucja 0,23 zł/m³ 8. Dystrybucja 0,06 zł/mc Aterm /59

16 8. PRZEGRODY NIEPRZEZROCZYSTE 8.1. Podsumowanie L.p. Nazwa U0 [W/m²K] F [m²] Lambda [W/mK] d [m] U1 [W/m²K] Koszt [zł/m²] 1. SZ-030 1, ,33 0,031 0,11 0, , , SZ-025 1,882 62,30 0,031 0,11 0, , ,78 4,99 N [zł] SPBT [a] 5, Charakterystyka ulepszeń przegród nieprzezroczystych SZ-030 Dane podstawowe 1. Rodzaj przegrody ściana zewnętrzna 2. Współczynnik przenikania ciepła U 1,677 W/m²K 3. Powierzchnia strat ciepła 208,33 m² 4. Temperatura wewnętrzna 20,00 C - średnioważona po kubaturze części budynku 5. Temperatura zewnętrzna -20 C 6. Liczba stopniodni 3714,9 7. Opłata stała 4636,80 zł/mwmc 8. Opłata zmienna 49,69 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy Styropian EPS Współczynnik przewodzenia ciepła materiału dociepleniowego 0,031 W/mK 3. Powierzchnia docieplenia 208,33 m² Koszty docieplenia przegrody 1. Robocizna 30,00 zł/m² 2. Sprzęt 30,00 zł/m² 3. Materiał dociepleniowy 280,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 30,00 zł/m² 5. Stawka VAT 23 % 6. Cena brutto 1m² docieplenia o grubości 0,11 m 148,58 zł/m² 7. Podstawa przyjęcia wyceny SEKOCENBUD Wyniki optymalizacji Lp. Parametr Stan aktualny Ulepszenie 1 1. Grubość dodatkowej izolacji [m] 2. Zwiększenie oporu cieplnego [m²k/w] Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 0,10 0,11 0,12 0,13 3,226 3,548 3,871 4, Opór cieplny [m²k/w] 0,596 3,822 4,145 4,467 4, Współczynnik U [W/m²K] 1,677 0,262 0,241 0,224 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 112,14 17,49 16,13 14,97 13,96 0,0140 0,0022 0,0020 0,0019 0, Koszty ciepła [zł] 6349,76 990,65 913,55 847,58 790,50 8. Oszczędność kosztów [zł/a] 5359, , , ,26 Aterm /59

17 9. Jednostkowa cena ulepszenia [zł/m²] 145,14 148,58 152,03 155, Nakłady [zł] 30237, , , , SPBT [a] 5,64 5,69 5,76 5,83 Wybrane ulepszenie: 2 - docieplenie grubości 0,11 m Nakłady: 30954,95 zł SPBT: 5,69 a Uwagi: SZ-025 Dane podstawowe 1. Rodzaj przegrody ściana zewnętrzna 2. Współczynnik przenikania ciepła U 1,882 W/m²K 3. Powierzchnia strat ciepła 62,30 m² 4. Temperatura wewnętrzna 20,00 C - średnioważona po kubaturze części budynku 5. Temperatura zewnętrzna -20 C 6. Liczba stopniodni 3714,9 7. Opłata stała 4636,80 zł/mwmc 8. Opłata zmienna 49,69 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy Styropian EPS Współczynnik przewodzenia ciepła materiału dociepleniowego 0,031 W/mK 3. Powierzchnia docieplenia 62,30 m² Koszty docieplenia przegrody 1. Robocizna 30,00 zł/m² 2. Sprzęt 30,00 zł/m² 3. Materiał dociepleniowy 280,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 30,00 zł/m² 5. Stawka VAT 23 % 6. Cena brutto 1m² docieplenia o grubości 0,11 m 148,58 zł/m² 7. Podstawa przyjęcia wyceny SEKOCENBUD Wyniki optymalizacji Lp. Parametr Stan aktualny Ulepszenie 1 1. Grubość dodatkowej izolacji [m] 2. Zwiększenie oporu cieplnego [m²k/w] Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 0,10 0,11 0,12 0,13 3,226 3,548 3,871 4, Opór cieplny [m²k/w] 0,531 3,757 4,080 4,402 4, Współczynnik U [W/m²K] 1,882 0,266 0,245 0,227 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 37,63 5,32 4,90 4,54 4,23 0,0047 0,0007 0,0006 0,0006 0, Koszty ciepła [zł] 2130,98 301,37 277,54 257,20 239,64 8. Oszczędność kosztów [zł/a] 1829, , , ,34 Aterm /59

18 9. Jednostkowa cena ulepszenia [zł/m²] 145,14 148,58 152,03 155, Nakłady [zł] 9042, , , , SPBT [a] 4,94 4,99 5,05 5,12 Wybrane ulepszenie: 2 - docieplenie grubości 0,11 m Nakłady: 9256,78 zł SPBT: 4,99 a Uwagi: Aterm /59

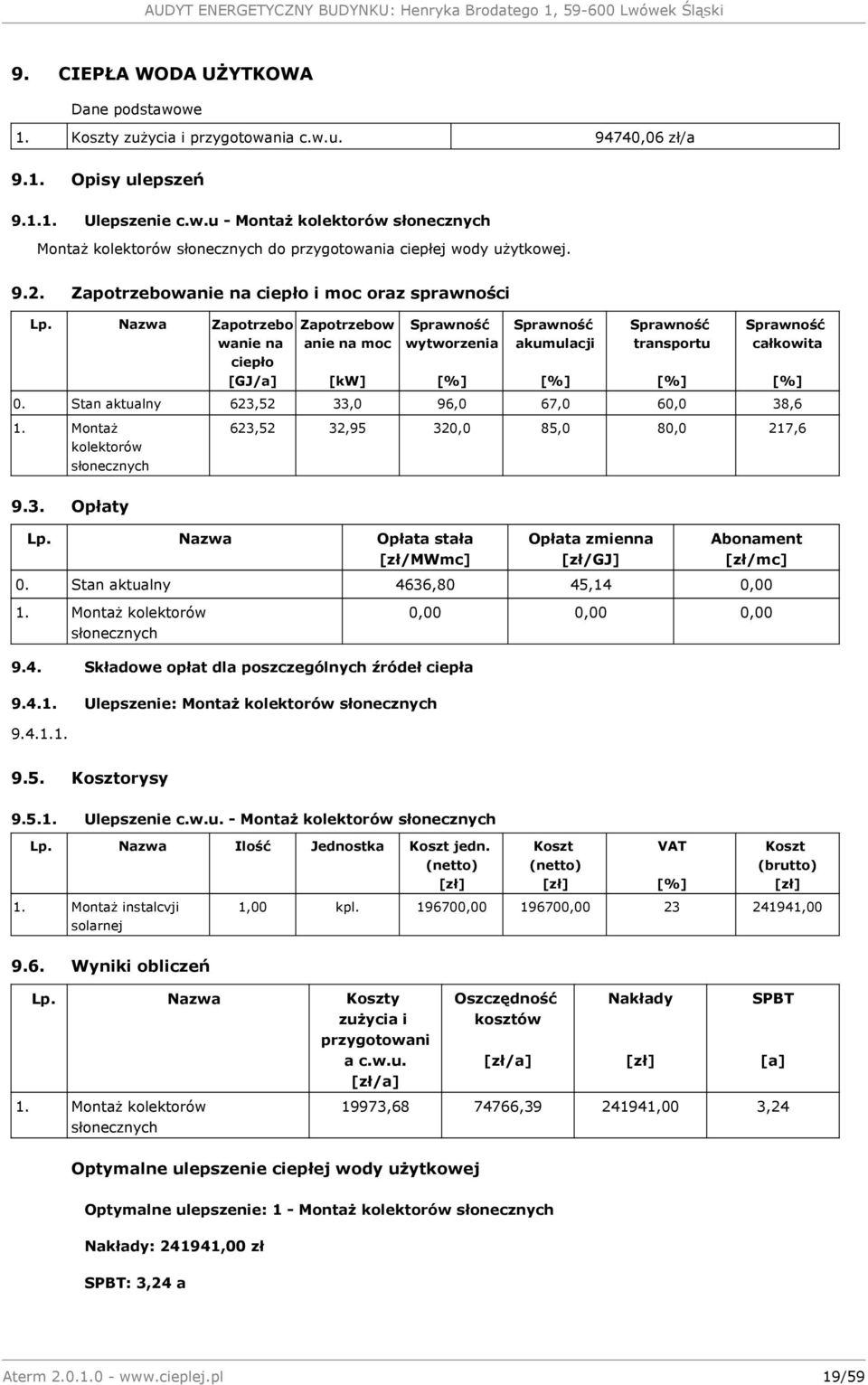

19 9. CIEPŁA WODA UŻYTKOWA Dane podstawowe 1. Koszty zużycia i przygotowania c.w.u ,06 zł/a 9.1. Opisy ulepszeń Ulepszenie c.w.u - Montaż kolektorów słonecznych Montaż kolektorów słonecznych do przygotowania ciepłej wody użytkowej Zapotrzebowanie na ciepło i moc oraz sprawności Lp. Nazwa Zapotrzebo wanie na ciepło [GJ/a] Zapotrzebow anie na moc [kw] Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność całkowita 0. Stan aktualny 623,52 33,0 96,0 67,0 60,0 38,6 1. Montaż kolektorów słonecznych [%] 623,52 32,95 320,0 85,0 80,0 217, Opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 0. Stan aktualny 4636,80 45,14 0,00 1. Montaż kolektorów słonecznych 9.4. Składowe opłat dla poszczególnych źródeł ciepła Ulepszenie: Montaż kolektorów słonecznych ,00 0,00 0, Kosztorysy Ulepszenie c.w.u. - Montaż kolektorów słonecznych Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] 1. Montaż instalcvji solarnej Koszt (netto) [zł] VAT [%] Koszt (brutto) [zł] 1,00 kpl , , , Wyniki obliczeń Lp. Nazwa Koszty zużycia i przygotowani a c.w.u. [zł/a] 1. Montaż kolektorów słonecznych Optymalne ulepszenie ciepłej wody użytkowej Oszczędność kosztów [zł/a] Nakłady [zł] SPBT [a] 19973, , ,00 3,24 Optymalne ulepszenie: 1 - Montaż kolektorów słonecznych Nakłady: ,00 zł SPBT: 3,24 a Aterm /59

20 10. ZESTAWIENIE ULEPSZEŃ OPTYMALNYCH Lp. Nazwa ulepszenia Rodzaj ulepszenia 1. Montaż kolektorów słonecznych 2. docieplenie - ściana zewnętrzna 3. docieplenie - ściana zewnętrzna ciepła woda użytkowa * ulepszenie dodatkowej części budynku - nieobjęte premią termomodernizacyjną Nakłady [zł] SPBT [a] ,00 3,24 SZ ,78 4,99 SZ ,95 5,69 Nakłady ulepszeń nieobjętych premią termomodernizacyjną: 0,00 zł Nakłady ulepszeń objętych premią termomodernizacyjną: ,73 zł Nakłady łącznie: ,73 zł Aterm /59

21 11. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Wariant 1 termomodernizacji Objęte ulepszenia 1. Montaż kolektorów słonecznych (ciepła woda użytkowa) 2. docieplenie - ściana zewnętrzna (SZ-025) 3. docieplenie - ściana zewnętrzna (SZ-030) Sprawności dla wariantu 1 1. Sprawność całkowita 76,04 % 2. Sprawność wytworzenia 96,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 89,00 % 5. Sprawność regulacji i wykorzystania 89,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 1 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o. 4636,80 zł/mwmc 3. Koszty zmienne c.o. 49,69 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 0,00 zł/gj Zapotrzebowanie na ciepło dla wariantu 1 1. Zapotrzebowanie na moc cieplną dla c.o. 278,5 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 33,0 kw Wariant 2 termomodernizacji Objęte ulepszenia 1. Montaż kolektorów słonecznych (ciepła woda użytkowa) 2. docieplenie - ściana zewnętrzna (SZ-025) Sprawności dla wariantu 2 1. Sprawność całkowita 76,04 % 2. Sprawność wytworzenia 96,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 89,00 % 5. Sprawność regulacji i wykorzystania 89,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 2 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o. 4636,80 zł/mwmc 3. Koszty zmienne c.o. 49,69 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 0,00 zł/gj Zapotrzebowanie na ciepło dla wariantu 2 1. Zapotrzebowanie na moc cieplną dla c.o. 290,5 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 33,0 kw Aterm /59

22 11.3. Wariant 3 termomodernizacji Objęte ulepszenia 1. Montaż kolektorów słonecznych (ciepła woda użytkowa) Sprawności dla wariantu 3 1. Sprawność całkowita 76,04 % 2. Sprawność wytworzenia 96,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 89,00 % 5. Sprawność regulacji i wykorzystania 89,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 3 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o. 4636,80 zł/mwmc 3. Koszty zmienne c.o. 49,69 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 0,00 zł/gj Zapotrzebowanie na ciepło dla wariantu 3 1. Zapotrzebowanie na moc cieplną dla c.o. 294,6 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 33,0 kw Wyniki obliczeń dla poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant QH,nd [GJ] qco [kw] Przerwy w ogrzewaniu (wt*wd) Sprawność c.o. [%] QW,nd [GJ] qcwu [kw] Sprawność c.w.u. [%] Stan aktualny 2282,49 294,6 1, ,52 33,0 39 Wariant ,55 278,5 1, ,52 33,0 218 Wariant ,15 290,5 1, ,52 33,0 218 Wariant ,49 294,6 1, ,52 33,0 218 Przerwy w ogrzewaniu (wt*wd) obliczono zgodnie z PN-EN ISO 13790: Obliczeniowe oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Wariant Qnd [GJ] Koszty c.o. [zł] Koszty c.w.u. [zł] Koszty łączne [zł] Oszczędność kosztów [zł] Stan aktualny 2906, , , , Nakłady Wariant , ,14 0, , , ,38 Wariant , ,41 0, , , ,13 Wariant , ,50 0, , , ,38 [zł] Aterm /59

23 12. DOKUMENTACJA WYBORU OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna Procentowa oszczędność oszczędność kosztów zapotrzebo energii wania energii Planowana kwota środków własnych i kwota kredytu Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych Dwukro tność rocznej oszczędno ści [zł] [zł] [%] [zł] [%] [zł] [zł] [zł] [zł] [%] 1. Montaż kolektorów słonecznych, docieplenie - ściana zewnętrzna, docieplenie - ściana zewnętrzna , ,75 32,86% 0, ,38 0,00% 100,00% 59697, , ,50 2. Montaż kolektorów słonecznych, docieplenie - ściana zewnętrzna , ,47 29,82% 0, ,13 3. Montaż kolektorów słonecznych , ,39 28,79% 0, ,38 0,00% 100,00% 0,00% 100,00% 53148, , , , , ,77 Aterm /59

24 13. WSKAZANIE OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO WYBRANY WARIANT OPTYMALNY: 1 Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr Opis wybranego wariantu Montaż kolektorów słonecznych (ciepła woda użytkowa) Montaż kolektorów słonecznych do przygotowania ciepłej wody użytkowej. Nakłady: ,00 zł docieplenie - ściana zewnętrzna (SZ-025) Materiał dociepleniowy: Styropian EPS grubość: 0,11m, lambda: 0,031W/mK Nakłady: 9256,78 zł docieplenie - ściana zewnętrzna (SZ-030) Materiał dociepleniowy: Styropian EPS grubość: 0,11m, lambda: 0,031W/mK Nakłady: 30954,95 zł Prace towarzyszące Lp. Nazwa Koszt kwalifikowany brutto [zł] 1. audyt 1890,42 2. inwentaryzacja 1749,35 3. kosztorysy 2116,15 4. koszty dokumentacji 9169,96 5. specyfikacja techniczna 1410,76 Razem 16336, Charakterystyka finansowa Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 32,86%, czyli powyżej 15%; 2. planowany kredyt, stanowiący 100,00% kosztów, jest zgodny z warunkami ustawowymi; 3. środki własne inwestora wyniosą 0,00zł, co spełnia oczekiwania inwestora; 1. Kalkulowany koszt robót wyniesie ,38 zł 2. Udział środków własnych inwestora 0,00 zł (0,00%) 3. Kredyt bankowy ,38 zł (100,00%) 4. Przewidywana premia termomodernizacyjna 47758,30 zł 5. Czas zwrotu nakładów SPBT 3,51 lat Dalsze działania Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej 2. Zawarcie umowy z wykonawcą projektu i robót 3. Realizacja robót i odbiór techniczny 4. Wystąpienie o premię termomodernizacyjną 5. Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy 6. Ocena przedsięwzięcia po pierwszym sezonie grzewczym Aterm /59

25 14. ZAŁĄCZNIKI Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Załącznik 4 - Rzuty i przekroje (ilość stron: 5) Załącznik 5 - Analiza energii elektrycznej (ilość stron: 5) Załącznik 6 - efekt ekologiczny (ilość stron: 5) Aterm /59

26 ZAŁĄCZNIK 1 Współczynniki przenikania ciepła stan przed przedsięwzięciem termomodernizacyjnym Aterm /59

27 1. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: podłoga na gruncie Obejmuje przegrody: PODLOGA_NA_GRUNCIE_1; 1.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,17 m²*k/w 3. Opór Rse 0,04 m²*k/w 1.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna 2. Podkład z betonu pod posadzkę d [m] R [m²k/w] 0,82 0,01 0,012 1,4 0,05 0, Gruzobeton 1 0,20 0, Żwir 0,9 0,10 0, Piasek średni 0,4 0,20 0, Grunt rodzimy pod budynkiem 1,74 0,15 0, Współczynnik U 1. Uo 0,866 W/(m²*K) 2. U 0,116 W/(m²*K) 2. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana w gruncie SG-070; Obejmuje przegrody: 2.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 2.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,70 0, Powłoka z lepiku asfaltowego na gorąco 1,0 mm 4. TERMO ORGANIKA - XPS - styropian ekstrudowany 2.3. Współczynnik U 0,18 0,001 0,006 0,034 0,12 3, Uo 0,216 W/(m²*K) 2. U 0,197 W/(m²*K) 3. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ-070; Aterm /59

28 3.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 3.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,70 0, Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Współczynnik U 1. Uo 0,896 W/(m²*K) 2. U 0,896 W/(m²*K) 4. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana wewnętrzna Obejmuje przegrody: SW-038; 4.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,13 m²*k/w 4.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,38 0, Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Współczynnik U 1. Uo 1,266 W/(m²*K) 2. U 1,266 W/(m²*K) 5. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z dołu do góry Obejmuje przegrody: STR-D; 5.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,10 m²*k/w 5.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] Aterm /59

29 1. Tynk lub gładź cementowo-wapienna 2. Sosna i świerk - w poprzek włókien 3. Sosna i świerk - wzdłuż włókien 4. ROCKWOOL - płyty z wełny mineralnej PANELROCK 0,82 0,015 0,018 0,16 0,20 1,250 0,3 0,02 0,067 0,037 0,14 3, Współczynnik U 1. Uo 0,188 W/(m²*K) 2. U 0,188 W/(m²*K) 6. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna SZ-030; Obejmuje przegrody: 6.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 6.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,30 0, Tynk lub gładź cementowo-wapienna 6.3. Współczynnik U 0,82 0,015 0, Uo 1,677 W/(m²*K) 2. U 1,677 W/(m²*K) 7. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna SZ-025; Obejmuje przegrody: 7.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 7.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,25 0, Tynk lub gładź cementowo-wapienna 7.3. Współczynnik U 0,82 0,015 0,018 Aterm /59

30 1. Uo 1,882 W/(m²*K) 2. U 1,882 W/(m²*K) 8. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana wewnętrzna SW-106; Obejmuje przegrody: 8.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,13 m²*k/w 8.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 1,06 1, Tynk lub gładź cementowo-wapienna 8.3. Współczynnik U 0,82 0,015 0, Uo 0,598 W/(m²*K) 2. U 0,598 W/(m²*K) Aterm /59

31 ZAŁĄCZNIK 2 Bilans energetyczny budynku stan przed przedsięwzięciem termomodernizacyjnym Aterm /59

32 1. OSŁONA BUDYNKU CHARAKTERYSTYKA BUDYNKU Budynek jest obiektem wolnostojacym podpiwniczony o trzech kondygnacjach nadziemnych, wolnostojący.budynek wybudowany w technologii tradycyjnej.dach wielospadowy mansardowy, konstrukcja drewniana płatwio- krokwiowa z dwoma rzędami stolców podpierające płatwie pośrednie.usztywnienie poprzeczne stanowią podwójne kleszcze spinające krokwie i słupy tworząc układ ramowy.stolce p[odparte zastrzałami. Ściany konstrukcyjne budynku murowane z cegły pelnej i pustaków ceramicznych o grubości od 25 do 70 cm. Ściany wewnetrzne murowane o grubości 50; 12; 24cm. Stropy - monolityczne gęstożebrowe Akermana o grubości 24 cm nad wszystkimi kondygnacjami, wzmocnienia poprzez podciągi i żebra. Stlarka okienna skrzynkowa z profili PCV,drzwi wejściowe do budynku z profili PCV częściowo przeszkolne Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody Htr mostków liniowych Htr łączne frsi** podłoga na gruncie 0,116* 1260,40 145,63 0,00 145,63 0,98* strop przy przepływie ciepła z dołu do góry 0, ,60 285,87 55,80 341,67 0,98* ściana w gruncie 0,197* 364,50 71,84 29,16 101,00 0,97* ściana zewnętrzna 0, , ,09 56, ,79 0,88* ściana zewnętrzna 1, ,33 349,37 56,70 406,07 0,78* ściana zewnętrzna 1,882 62,30 117,25 56,70 173,95 0,76* RAZEM 0,501* 5292, ,06 255, ,12 0,94* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,600 0,67 366,18 585,89 110,15 696,04 2 2,000 0,67 17,60 35,20 0,00 35,20 RAZEM 1,618* 0,67* 383,78 621,09 110,15 731,24 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve naturalna 10452, ,58 Aterm /59

33 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 30,0 31,0 0,0 0,0 0,0 30,0 31,0 30,0 31,0 4. ZAPOTRZEBOWANIE NA CIEPŁO NA OGRZEWANIE I WENTYLACJĘ Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem kwh/rok 1, kwh/rok 31,85 h J/K kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok 4.1. Instalacja c.o. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w kwh/rok kwh/rok 0,76 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Projektowe obciążenie cieplne 295 kw 5. ZAPOTRZEBOWANIE NA CIEPŁO NA CIEPŁĄ WODĘ UŻYTKOWĄ Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd kwh/rok 5.1. Instalacja c.w.u. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W Całkowita średnia sprawność źródeł ciepła na c.w.u., ηw,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w kwh/rok kwh/rok 0,39 1, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Średnie zapotrzebowanie na moc do przygotowania c.w.u. 32,95 kw Aterm /59

34 6. URZĄDZENIA POMOCNICZE Wspomagany system Moc [W] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] c.o. 1319, OŚWIETLENIE WBUDOWANE Zamontowano różne rodzaje opraw oświetleniowych Moc opraw [W/m²] Czas użytkowania [h/rok] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] 27, , , ,20 8. PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ 8.1. Roczne jednostkowe zapotrzebowanie na energię użytkową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 243,75-66, ,34 Udział [%] 78,54-21, , Roczne jednostkowe zapotrzebowanie na energię końcową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 320,55-172,54 2,28 68,85 564,23 Udział [%] 56,81-30,58 0,40 12,20 100, Roczne jednostkowe zapotrzebowanie na energię pierwotną Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 352,61-189,79 6,85 206,55 755,80 Udział [%] 46,65-25,11 0,91 27,33 100,00 Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną: 755,80 kwh/(m²rok) 8.4. Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] Nośnik energii Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma gaz ziemny (w = 1,1) 320,55-172,54 0,00 0,00 493,09 energia elektryczna - produkcja mieszana (w = 3,0) 0,00-0,00 2,28 68,85 71,13 9. SPRAWDZENIE WYMAGAŃ PRAWNYCH Wskaźnik EP dla budynku projektowanego Wskaźnik EP dla budynku nowego wg WT 2008 Wskaźnik EP dla budynku przebudowywanego wg WT ,80 kwh/m²rok 456,41 kwh/m²rok 524,88 kwh/m²rok Aterm /59

35 ZAŁĄCZNIK 3 Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Aterm /59

36 ZAŁĄCZNIK 3.1. Bilans energetyczny budynku dla wariantu termomodernizacyjnego 1 1. OSŁONA BUDYNKU 1.1. Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody Htr mostków liniowych Htr łączne frsi** podłoga na gruncie 0,116* 1260,40 145,63 0,00 145,63 0,98* strop przy przepływie ciepła z dołu do góry 0, ,60 285,87 55,80 341,67 0,98* ściana w gruncie 0,197* 364,50 71,84 29,16 101,00 0,97* ściana zewnętrzna 0, ,33 50,21 56,70 106,91 0,97* ściana zewnętrzna 0,245 62,30 15,26 56,70 71,96 0,97* ściana zewnętrzna 0, , ,09 56, ,79 0,88* RAZEM 0,425* 5292, ,91 255, ,97 0,95* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,600 0,67 366,18 585,89 110,15 696,04 2 2,000 0,67 17,60 35,20 0,00 35,20 RAZEM 1,618* 0,67* 383,78 621,09 110,15 731,24 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve naturalna 10452, ,58 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 30,0 31,0 0,0 0,0 0,0 30,0 31,0 30,0 31,0 Aterm /59

37 4. ZAPOTRZEBOWANIE NA CIEPŁO NA OGRZEWANIE I WENTYLACJĘ Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem kwh/rok 1, kwh/rok 33,54 h J/K kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok 4.1. Instalacja c.o. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w kwh/rok kwh/rok 0,76 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Projektowe obciążenie cieplne 279 kw 5. ZAPOTRZEBOWANIE NA CIEPŁO NA CIEPŁĄ WODĘ UŻYTKOWĄ Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd kwh/rok 5.1. Instalacja c.w.u. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W Całkowita średnia sprawność źródeł ciepła na c.w.u., ηw,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w kwh/rok 0 kwh/rok 2,18 0, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Średnie zapotrzebowanie na moc do przygotowania c.w.u. 32,95 kw 6. URZĄDZENIA POMOCNICZE Wspomagany system Moc [W] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] c.o. 1319, Aterm /59

38 7. OŚWIETLENIE WBUDOWANE Moc opraw [W/m²] Czas użytkowania [h/rok] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] 27, , , ,20 8. PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ 8.1. Roczne jednostkowe zapotrzebowanie na energię użytkową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 228,49-66, ,08 Udział [%] 77,43-22, , Roczne jednostkowe zapotrzebowanie na energię końcową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 300,48-30,60 2,28 68,85 402,21 Udział [%] 74,71-7,61 0,57 17,12 100, Roczne jednostkowe zapotrzebowanie na energię pierwotną Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 330,53-0,00 6,85 206,55 543,92 Udział [%] 60,77-0,00 1,26 37,97 100,00 Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną: 543,92 kwh/(m²rok) 8.4. Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] Nośnik energii kolektor słoneczny termiczny (w = 0,0) Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma 0,00-30,60 0,00 0,00 30,60 gaz ziemny (w = 1,1) 300,48-0,00 0,00 0,00 300,48 energia elektryczna - produkcja mieszana (w = 3,0) 0,00-0,00 2,28 68,85 71,13 9. SPRAWDZENIE WYMAGAŃ PRAWNYCH Wskaźnik EP dla budynku projektowanego Wskaźnik EP dla budynku nowego wg WT 2008 Wskaźnik EP dla budynku przebudowywanego wg WT ,92 kwh/m²rok 456,41 kwh/m²rok 524,88 kwh/m²rok Aterm /59

39 ZAŁĄCZNIK 3.2. Bilans energetyczny budynku dla wariantu termomodernizacyjnego 2 1. OSŁONA BUDYNKU 1.1. Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody Htr mostków liniowych Htr łączne frsi** podłoga na gruncie 0,116* 1260,40 145,63 0,00 145,63 0,98* strop przy przepływie ciepła z dołu do góry 0, ,60 285,87 55,80 341,67 0,98* ściana w gruncie 0,197* 364,50 71,84 29,16 101,00 0,97* ściana zewnętrzna 0,245 62,30 15,26 56,70 71,96 0,97* ściana zewnętrzna 0, , ,09 56, ,79 0,88* ściana zewnętrzna 1, ,33 349,37 56,70 406,07 0,78* RAZEM 0,482* 5292, ,07 255, ,13 0,94* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,600 0,67 366,18 585,89 110,15 696,04 2 2,000 0,67 17,60 35,20 0,00 35,20 RAZEM 1,618* 0,67* 383,78 621,09 110,15 731,24 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve naturalna 10452, ,58 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 30,0 31,0 0,0 0,0 0,0 30,0 31,0 30,0 31,0 Aterm /59
