CYFROWE CZUJKI Z SERII LC

Transkrypt

1 CYFROWE CZUJKI Z SERII LC

2 SERIA CZUJEK LC

3 LC PI CYFROWA PASYWNA CZUJKA PODCZERWIENI ODPORNA NA OBECNOŚĆ ZWIERZĄT

4 LC PI - Charakterystyka Opis Czujka LC-100-PI to połączenie jakości i konkurencyjnej ceny. Niezawodna detekcja, oraz nowoczesny wygląd sprawia, iż czujka idealnie nadaje się do pomieszczeń mieszkalnych i biurowych. Czujka LC-100-PI posiada także funkcję odporności na zwierzęta o masie do 25kg. Cechy Funkcja odporności na zwierzęta o masie sumarycznej do 25kg Cyfrowa obróbka sygnału Linearna Technologia Obrazu Quad Przekaźnik typu A Regulowany licznik impulsów Regulacja czułości czujnika PIR Zabezpieczenie antysabotażowe Diodowy wskaźnik LED

5 LC PI - Charakterystyka Specyfikacja techniczna: Metoda detekcji: Zasilanie: V= Pobór pr du: Czas nagrzewania: Kompensacja temperaturowa: Czteroelementowy pasywny czujnik podczerwieni QUAD PIR 10mA (maksimum) sekund Tak

6 LC PI - Instalacja Wybór r miejsca instalacji Czujkę należy zainstalować tak, żeby spodziewany ruch intruza był prostopadły do kierunku pola widzenia urządzenia. Charakterystyka detekcji Aby uniknąć fałszywych alarmów, podczas montażu czujki LC PI należy stosować się do poniższych zasad: Nie wolno kierować czujki bezpośrednio w stronę światła słonecznego. Nie wolno umieszczać czujki w pobliżu przedmiotów lub obszarów, które gwałtownie mogą zmienić swą temperaturę. Nie wolno kierować czujki bezpośrednio w stronę urządzeń wytwarzających silne strumienie powietrza.

7 LC PI - Opis zacisków Zaciski 1 i 2 (oznaczone T2,T1) Zaciski sabotażowe normalnie zwarte (NC), należy podłączyć do linii dozorowej antysabotażowej w centrali alarmowej

8 LC PI - Opis zacisków Zaciski 3 i 4 (oznaczone NC/C) Zaciski przekaźnika alarmu, normalnie zwarte (NC), należy podłączyć do linii dozorowej centrali alarmowej

9 LC PI - Opis zacisków Zacisk 5 (oznaczony EOL) Zacisk ten nie jest połączony z obwodem czujnika. Jest to wolny zacisk, który może być wykorzystany do połączenia rezystora końcowego linii z przewodem linii dozorowej, przy stosowaniu pojedynczego rezystora parametrycznego.

10 LC PI - Opis zacisków Zaciski 6 i 7 (oznaczone 12V -/+) - Zaciski służące do podłączenia zasilania czujki 12V=.

11 LC PI - Wybór trybu pracy czujki Zworki licznika impulsów (PULSE) Zworki te służą do ustawienia trybu pracy czujki w zależności od warunków środowiskowych w jakich została ona zainstalowana. Czujkę LC-100-PI można ustawić na trzy różne tryby pracy: 1. Bardzo stabilne otoczenie (zalecane gdy nie ma zwierząt) 2. Umiarkowanie stabilne otoczenie (zalecane gdy występuj pują zwierzęta do 15 kg) 3. Stosunkowo wysokie ryzyko wystąpienia fałszywych alarmów (zalecane przy zwierzętach do 25 kg)

12 LC PI - Dodatkowe regulacje Zworka diody (LED) Dioda LED włączona Dioda LED wyłączona Zworka funkcji odporności na zwierzęta (PET) Odporność na zwierzęta do: 15kg 25kg Regulacja zasięgu (czułości) ci) czujnika PIR (SENS) W celu zwiększenia zasięgu wykrywania w zakresie od 68% do 100% (fabrycznie ustawiono 84%) należy obracać potencjometrem w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć zasięg należy obracać potencjometrem w kierunku przeciwnym do ruchu wskazówek zegara.

13 LC CAM Cyfrowa pasywna czujka podczerwieni z zintegrowaną kamerą, odporna na obecność zwierząt

14 LC CAM - Charakterystyka Opis Czujka LC-101-CAM należy do nowej generacji profesjonalnych czujek pasywnej podczerwieni analizujących widmo rozproszone ruchu z monochromatyczną lub kolorową kamerą. Czujka LC-101-CAM posiada dodatkowe wyjście przekaźnikowe do sterowania rejestratorem wizji w systemie telewizji dozorowej, które w momencie aktywacji czujnika PIR może włączyć nagrywanie obrazu z kamery. Cechy Cyfrowa obróbka sygnału Linearna Technologia Obrazu Quad Funkcja odporności na zwierzęta o masie sumarycznej do 25kg Przekaźnik typu A Zabezpieczenie antysabotażowe Diodowy wskaźnik LED Zintegrowana kamera

15 LC CAM - Charakterystyka Specyfikacja techniczna czujnika PIR Metoda detekcji: Zasilanie: V= Czas nagrzewania: Pobór prądu: Kompensacja temperaturowa: Tak Czteroelementowy pasywny czujnik podczerwieni QUAD PIR sekund 115mA (kamera mono), 150mA (kamera kolor) Specyfikacja techniczna kamery Rodzaj: Kolorowa lub czarno-biała Rozdzielczość: 420 linii TV (PAL, NTSC), 380 LINII (CCIR, EIA) Wyjście wideo: 1V p-p, 75Ω

16 LC CAM - Charakterystyka Dostępne modele LC-101 LC-101-CAMCLPAL LC-101-CAMCLNTSC LC-101-CAMBWCCIR LC-101-CAMBW EIA Bez kamery Kamera kolorowa (PAL) Kamera kolorowa (NTSC) Kamera czarno-biała CCIR Kamera czarno-biała EIA

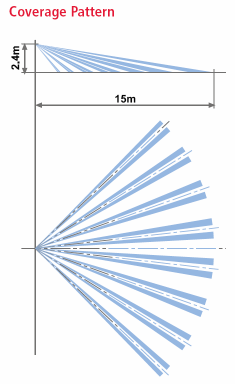

17 LC CAM - Instalacja Wybór r miejsca instalacji Należy zainstalować czujkę tak, żeby spodziewany ruch intruza był prostopadły do kierunku pola widzenia urządzenia. Charakterystyka detekcji Aby uniknąć fałszywych alarmów, podczas montażu czujki LC CAM należy stosować się do poniższych zasad: Nie wolno kierować czujki bezpośrednio w stronę światła słonecznego Nie wolno umieszczać czujki w pobliżu przedmiotów lub obszarów, które gwałtownie mogą zmienić swą temperaturę Nie wolno kierować czujki bezpośrednio w stronę urządzeń wytwarzających silne strumienie powietrza

18 LC CAM - Zaciski Zaciski 1 i 2 (oznaczone T2, T1) Zaciski sabotażowe normalnie zwarte (NC), należy podłączyć do linii dozorowej antysabotażowej w centrali alarmowej.

19 LC CAM - Zaciski Zaciski 3 i 4 (oznaczone Audio OUT/GND) - Wyjście sygnału audio, zaciski powinny zostać podłączone do wejścia audio w rejestratorze.

20 LC CAM Zaciski Zaciski 4 i 5 (oznaczone Video GND/OUT) - Wyjście sygnału wideo, zaciski powinny zostać podłączone do wejścia wideo w rejestratorze.

21 LC CAM Zaciski Zaciski 6, 7, 8 (oznaczone NO/COM/NC) - Zaciski przekaźnika alarmu, normalnie zwarte (NC) i normalnie rozwarte (NO). Należy podłączyć je do linii dozorowej centrali alarmowej i rejestratora wizji w systemie telewizji dozorowej.

22 LC CAM Zaciski Zaciski 9 i 10 (oznaczone 12 -/+) - Zaciski służące do podłączenia zasilania czujki 12V=

23 LC CAM Regulacje czujki Płytka drukowana czujki LC-101-CAM wyposażona jest w zespół przełączników dwustanowych DIP 5 służących do: Przełą łączniki 1 i 2 regulacja czasu (TIME) Przełączniki te umożliwiają wybór czasu aktywacji styków NO przekaźnika w momencie wystąpienia alarmu (cztery możliwości). Przełą łącznik sekundy ON ON 15 sekund ON OFF 60 sekund OFF ON 240 sekund OFF OFF Przełą łącznik 3 sterowanie diodą (LED) ON dioda LED włączona OFF dioda LED wyłączona

24 LC CAM Ustawienia czujki Przełą łącznik 4 regulacja czułości ci PIR (PULS) ON Niska czułość dla niestabilnego otoczenia OFF Wysoka czułość dla otoczenia stabilnego Przełą łącznik 5 regulacja odporności na zwierzęta (PET) ON Odporność na zwierzęta do 15kg OFF Odporność na zwierzęta do 25kg

25 LC CAM Dodatkowe regulacje czujki Regulacja zasięgu (czułości) ci) czujnika PIR W celu zwiększenia zasięgu wykrywania w zakresie od 68% do 100% (fabrycznie ustawiono 84%) należy obracać potencjometrem PIR PIR w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć zasięg należy obracać potencjometrem w kierunku przeciwnym do ruchu wskazówek zegara. Regulacja poziomu głośno g ności audio Do regulacji poziomu głośności należy użyć potencjometru "VOL". W celu zwiększenia poziomu głośności należy obrócić potencjometr w kierunku zgodnym z ruchem wskazówek zegara. W celu zmniejszenia poziomu głośności należy obrócić potencjometr w kierunku przeciwnym do ruchu wskazówek zegara.

26 LC PI GBSS Cyfrowa pasywna czujka podczerwieni z czujnikiem zbicia szyby, odporna na obecność zwierząt

27 LC PI GBSS Charakterystyka Opis Czujka LC-102-PI GBSS należy do nowej generacji czujek łączących w sobie funkcję detekcji ruchu i zbicia szyby. Cechy Funkcja odporności na zwierzęta o masie sumarycznej do 25kg Cyfrowa obróbka sygnału Linearna Technologia Obrazu QUAD Przekaźnik typu A Regulacja czułości PIR Regulowany licznik impulsów Zabezpieczenie antysabotażowe Niezależne wyjście alarmu dla czujnika zbicia szyby i dla czujnika PIR

28 LC PI GBSS Charakterystyka Specyfikacja techniczna: Metoda detekcji: Czteroelementowy pasywny czujnik podczerwieni QUAD PIR Zasilanie: V= Pobór prądu: Czas nagrzewania: 18mA (maksimum) sekund Kompensacja temperaturowa: Tak

29 LC PI GBSS Instalacja Wybór r miejsca instalacji Charakterystyka detekcji Należy zainstalować czujkę tak żeby spodziewany ruch intruza był prostopadły do kierunku pola widzenia urządzenia. Aby uniknąć fałszywych alarmów, podczas montażu czujki LC PI GBSS należy stosować się do poniższych zasad: Nie wolno kierować czujki bezpośrednio w stronę światła słonecznego Nie wolno umieszczać czujki w pobliżu przedmiotów lub obszarów, które gwałtownie mogą zmieniać swoją temperaturę Nie wolno kierować czujki bezpośrednio w stronę urządzeń wytwarzających silne strumienie powietrza Pole detekcji czujki zbicia szyby Nie wolno kierować czujki bezpośrednio w stronę metalowych drzwi

30 LC PI GBSS Zaciski Zaciski 1 i 2 (oznaczone T2, T1) Zaciski sabotażowe normalnie zwarte (NC), należy podłączyć do linii dozorowej antysabotażowej w centrali alarmowej.

31 LC PI GBSS Zaciski Zaciski 3 i 4 (oznaczone NC/C) Zaciski przekaźnika alarmu z czujnika PIR, normalnie zwarte (NC), należy podłączyć do linii dozorowej centrali alarmowej.

32 LC PI GBSS Zaciski Zacisk 5 (oznaczony EOL) Zacisk ten nie jest połączony z obwodem czujnika. Jest to wolny zacisk, który może być wykorzystany do połączenia rezystora końcowego linii z przewodem linii dozorowej, przy stosowaniu pojedynczego rezystora parametrycznego.

33 LC PI GBSS Zaciski Zaciski 6 i 7 (oznaczone NC/C) Zaciski przekaźnika alarmu z czujnika zbicia szyby, normalnie zwarte (NC), należy podłączyć do linii dozorowej centrali alarmowej.

34 LC PI GBSS Zaciski Zaciski 8 i 9 (oznaczone 12V -/+) - Zaciski służące do podłączenia zasilania czujki 12V=.

35 LC PI GBSS Działanie anie czujnika zbicia szyby Działanie anie czujnika zbicia szyby Czujnik zbicia szyby w czujce LC-102-PI GBSS wejdzie w stan alarmu jeżeli wykryje jeden z sygnałów: Fali uderzeniowej (infradźwięki) Zbicia szyby Fala uderzeniowa Zdarzenie to występuje w momencie uderzenia w powierzchnię szklaną, jeszcze przed jej zbiciem, zdarzeniu temu towarzyszy seria sygnałów o niskiej częstotliwości. Zbicie szyby Zdarzenie to występuje w momencie zbicia szyby, towarzyszy mu seria sygnałów o wysokich częstotliwościach.

36 LC PI GBSS Regulacja czułości ci czujnika zbicia szyby Regulacja czujnika wstrząsów Krok 1: W celu ustawienia czułości na uderzenie należy umieścić zworkę na pozycji SHOCK TEST. Krok 2: Następnie należy delikatnie uderzać w powierzchnię chronioną i obracać potencjometrem SHOCK CALL w kierunku zgodnym z ruchem wskazówek zegara w celu zwiększenia czułości, a w kierunku przeciwnym w celu jej zmniejszenia do momentu, w którym każde uderzenie będzie powodować zaświecenie zielonej i czerwonej diody LED. Regulacja czułości ci na zbicie szyby Krok 1: W celu ustawienia czułości na zbicie szyby należy założyć zworkę na pozycję GLASS TEST.

37 LC PI GBSS Regulacja czułości ci czujnika zbicia szyby Regulacja czułości ci na zbicie szyby (cd) Krok 2: Następnie należy użyć symulatora dźwięku tłuczonego szkła DSC AFT-100 w trybie manualnym. W celu zwiększenia czułości należy obracać potencjometrem GLASS CALL w kierunku zgodnym z ruchem wskazówek zegara, by zmniejszyć czułość należy obracać potencjometrem w kierunku przeciwnym do ruchu wskazówek zegara. Należy regulować potencjometrem do momentu gdy diody LED żółta i czerwona będą się zapalały przy każdym dźwięku tłuczonego szkła. Uwaga!: Po pomyślnym ukończeniu regulacji należy umieści cić zworkę w pozycji NORMAL NORMAL

38 LC PI GBSS Dodatkowe regulacje czujki Płytka drukowana czujki LC-102-PI GBSS wyposażona jest w zespół przełączników dwustanowych DIP 4 służących do: Przełą łącznik 1 Włą łączanie/wy czanie/wyłą łączanie diody (LED) ON Dioda LED włączona OFF Dioda LED wyłączona Przełą łącznik 2 Regulacja czułości ci na zbicie szyby (AUDIO) ON Niska czułość (małe pomieszczenia) OFF Wysoka czułość Przełą łącznik 3 Regulacja czułości ci PIR (PULSE) ON Wysoka czułość (otoczenie stabilne) OFF Niska czułość (otoczenie niestabilne) Przełą łącznik 4 Regulacja odporności na zwierzęta (PET) ON Odporność na zwierzęta o masie sumarycznej do 15kg OFF Odporność na zwierzęta o masie sumarycznej do 25kg

39 LC PI GBSS Dodatkowe regulacje czujki Regulacja zasięgu (czułości) ci) czujnika PIR W celu zwiększenia zasięgu wykrywania w zakresie od 68% do 100% (fabrycznie ustawiono 84%) należy obracać potencjometrem PIR CALL w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć zasięg należy obracać potencjometrem w kierunku przeciwnym do ruchu wskazówek zegara.

40 LC PIMSK Dualna czujka ruchu, odporna na obecność zwierząt z funkcją antymaskingu

41 LC PIMSK Charakterystyka Opis Czujka LC-103-PIMSK wykorzystuje łączoną technologię detekcji podczerwieni i detekcji mikrofalowej. Uruchomienie przekaźnika sygnału alarmowego następuje dopiero wtedy, gdy obydwa czujniki (detekcji podczerwieni i detekcji mikrofalowej) zostaną naruszone w tym samym czasie. Unikalna funkcja antymaskingu gwarantuje ochronę czujki przed niepożądanym zbliżaniem się do niej i próbami jej maskowania w odległości 0,8 m i bliżej. Cechy Funkcja antymaskingu Technologia detekcji mikrofalowej Regulacja sygnału mikrofalowego Regulacja czułości czujnika PIR Funkcja odporności na zwierzęta o masie sumarycznej do 25kg Przekaźnik typu A Zabezpieczenie antysabotażowe

42 LC PIMSK Charakterystyka Specyfikacja techniczna: Metoda detekcji: Czteroelementowy pasywny czujnik podczerwieni QUAD PIR z mikrofalowym impulsowym czujnikiem Dopplera Zasilanie: V= Pobór prądu: Czas nagrzewania: 25.5mA (maksimum) sekund Kompensacja temperaturowa: Tak Diodowy wskaźnik LED: Czerwona dioda LED Alarm Zielona dioda LED Naruszenie czujnika PIR Żółta dioda LED Naruszenie czujnika mikrofalowego

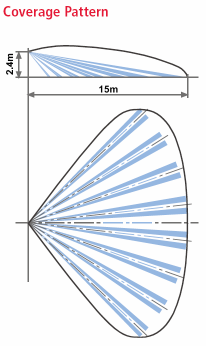

43 LC PIMSK Instalacja Wybór r miejsca instalacji Charakterystyka detekcji Należy zainstalować czujkę tak żeby spodziewany ruch intruza był prostopadły do kierunku pola widzenia urządzenia. Aby uniknąć fałszywych alarmów, podczas montażu czujki LC-103-PIMSK należy stosować się do poniższych zasad: Nie wolno kierować czujki bezpośrednio w stronę światła słonecznego. Nie wolno umieszczać czujki w pobliżu przedmiotów lub obszarów, które gwałtownie mogą zmieniać swą temperaturę. Nie wolno kierować czujki bezpośrednio w stronę urządzeń wytwarzających silne strumienie powietrza.

44 LC PIMSK Zaciski Zaciski 1 i 2 (oznaczone T2, T1) Zaciski sabotażowe normalnie zwarte (NC), należy podłączyć do linii dozorowej antysabotażowej w centrali alarmowej.

45 LC PIMSK Zaciski Zaciski 3 i 4 (oznaczone NC/C) Są to zaciski wyjściowe przekaźnika alarmowego antymaskingu, normalnie zwarte (NC).

46 LC PIMSK Zaciski Zacisk 5 (oznaczony EOL) Zacisk ten nie jest połączony z obwodem czujnika. Jest to wolny zacisk, który może być wykorzystany do połączenia rezystora końcowego linii z przewodem linii dozorowej, przy stosowaniu pojedynczego rezystora parametrycznego.

47 LC PIMSK Zaciski Zaciski 6 i 7 (oznaczone NC/C) Zaciski przekaźnika alarmu, normalnie zwarte (NC), należy podłączyć do linii dozorowej centrali alarmowej.

48 LC PIMSK Zaciski Zaciski 8 i 9 (oznaczone 12V -/+) - Zaciski służące do podłączenia zasilania czujki 12V=.

49 LC PIMSK - Ustawienia czujki Płytka drukowana czujki LC-103-PIMSK wyposażona jest w zespół przełączników dwustanowych DIP 4 służących do: Przełą łącznik 1 Włą łączanie/wy czanie/wyłą łączanie diody (LED) ON Dioda LED włączona OFF Dioda LED wyłączona Przełą łącznik 2 Funkcja antymaskingu antymaskingu (AM) ON ochrona przed maskowaniem czujki w odległości 0,4 m i bliżej OFF ochrona przed maskowaniem czujki w odległości 0,8 m i bliżej Przełą łącznik 3 Regulacja czułości ci PIR (PIR) ON Wysoka czułość OFF Niska czułość Przełą łącznik 4 Funkcja odporności na zwierzęta (PET) ON Odporność na zwierzęta o masie sumarycznej do 15kg OFF Odporność na zwierzęta o masie sumarycznej do 25kg

50 LC PIMSK PIMSK Dodatkowe regulacje Regulacja zasięgu (czułości) ci) mikrofali W celu zwiększenia zasięgu wykrywania mikrofali w zakresie od 40% do 100% należy obracać potencjometrem MW MW w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć zasięg należy obracać potencjometrem w kierunku przeciwnym do ruchu wskazówek zegara. Regulacja zasięgu (czułości) ci) czujnika PIR W celu zwiększenia zasięgu wykrywania w zakresie od 68% do 100% (fabrycznie ustawiono 84%) należy obracać potencjometrem PIR PIR w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć zasięg należy obracać potencjometrem w kierunku przeciwnym do ruchu wskazówek zegara.

51 LC DGB Czujka zbicia szyby

52 LC DGB Charakterystyka Opis Czujka LC-105-DGB należy do nowej generacji czujek zbicia szyby. Czujka LC-105-DGB oprócz ulepszonej detekcji tłuczenia szkła wykrywa także cięcie szkła diamentem. Cechy Zabezpieczenie antysabotażowe Kompaktowy kształt Detekcja unikalnego rodzaju dźwięku emitowanego przy zbiciu lub cięciu szkła Czujnik o wysokiej selektywności częstotliwości dźwięku Oddzielna regulacja czujnika infradźwięków i zbicia szyby

53 LC DGB Charakterystyka Specyfikacja techniczna: Zasilanie: Pobór prądu: Zasięg detekcji: Tafla szklana Szkło hartowane Szkło laminowane Szkło zbrojone Szkło powlekane Podwójna tafla Cięcie diamentem 9-16V= 40mA 10m (maksymalnie) 10m (maksymalnie) 8m (maksymalnie) 8m (maksymalnie) 8m (maksymalnie) 8m (maksymalnie) 3m (maksymalnie) Wymiary szkła: 0.3m x 0.3m - minimum 3m x 3m - maksimum Grubość szkła: 2.4mm do 6.4mm

54 LC DGB Instalacja Wybór r miejsca instalacji Czujki serii LC-105-DGB mogą być montowane zarówno na suficie jak też i na ścianie. Pole detekcji W celu poprawnej pracy urządzenia należy stosować się do poniższych zasad: Nie wolno kierować czujki bezpośrednio w stronę metalowych drzwi. Czujkę należy zamontować w bezpośrednim polu widzenia chronionych szyb. Miejsce montażu Sufit Ściana

55 LC DGB Zaciski Zaciski 1 i 2 (oznaczone 12 -/+) - Zaciski służące do podłączenia zasilania czujki 12V=

56 LC DGB Zaciski Zaciski 3 i 4 (oznaczone T1/T2) - Zaciski sabotażowe normalnie zwarte (NC), należy podłączyć do linii dozorowej antysabotażowej w centrali alarmowej.

57 LC DGB Terminals Zaciski 5 i 6 (oznaczone NC/C) zaciski przekaźnika alarmu, normalnie zwarte (NC), należy podłączyć do linii dozorowej centrali alarmowej.

58 LC DGB Regulacje czujki Regulacja czujnika wstrząsów Krok 1: W celu ustawienia czułości na uderzenie należy umieścić zworkę złącza SHOCK na pozycję ON. Krok 2: Następnie należy delikatnie uderzać w powierzchnię chronioną i obracać potencjometrem SENS w celu regulacji czułości do momentu, w którym każde uderzenie będzie powodować zaświecenie zielonej diody LED. Regulacja czułości ci na zbicie szyby Krok 1: W celu ustawienia czułości na zbicie szyby należy umieścić zworkę złącza SHOCK na pozycję ON. Krok 2: Następnie należy użyć symulatora dźwięku tłuczonego szkła DSC AFT-100 w trybie manualnym. W celu wyregulowania czułości na zbicie szyby należy obracać potencjometrem SENS. Regulować potencjometrem do momentu gdy diody LED: żółta, czerwona i zielona będą się zapalały przy każdym dźwięku tłuczonego szkła. Uwaga!: Po zakończeniu regulacji należy umieści cić zworkę w pozycji NORMAL NORMAL
