Seria czujników inercyjnych GS 600 przeznaczona jest do ochrony takich elementów jak: drzwi, okna, ściany, żaluzje ochronne, dachy, itp.
|
|
- Adrian Sosnowski
- 8 lat temu
- Przeglądów:
Transkrypt

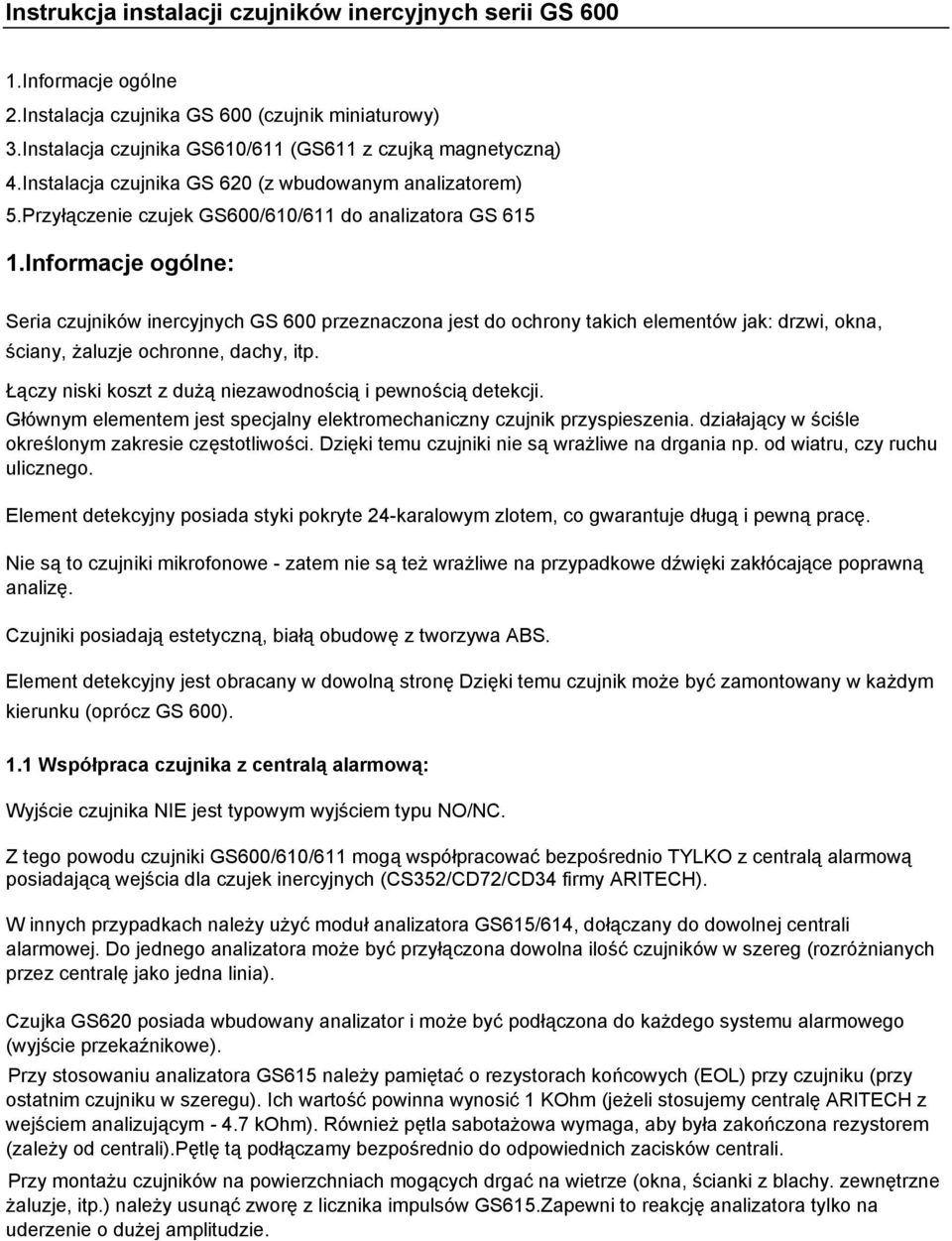

1 Instrukcja instalacji czujników inercyjnych serii GS Informacje ogólne 2.Instalacja czujnika GS 600 (czujnik miniaturowy) 3.Instalacja czujnika GS610/611 (GS611 z czujką magnetyczną) 4.Instalacja czujnika GS 620 (z wbudowanym analizatorem) 5.Przyłączenie czujek GS600/610/611 do analizatora GS Informacje ogólne: Seria czujników inercyjnych GS 600 przeznaczona jest do ochrony takich elementów jak: drzwi, okna, ściany, żaluzje ochronne, dachy, itp. Łączy niski koszt z dużą niezawodnością i pewnością detekcji. Głównym elementem jest specjalny elektromechaniczny czujnik przyspieszenia. działający w ściśle określonym zakresie częstotliwości. Dzięki temu czujniki nie są wrażliwe na drgania np. od wiatru, czy ruchu ulicznego. Element detekcyjny posiada styki pokryte 24-karalowym zlotem, co gwarantuje długą i pewną pracę. Nie są to czujniki mikrofonowe - zatem nie są też wrażliwe na przypadkowe dźwięki zakłócające poprawną analizę. Czujniki posiadają estetyczną, białą obudowę z tworzywa ABS. Element detekcyjny jest obracany w dowolną stronę Dzięki temu czujnik może być zamontowany w każdym kierunku (oprócz GS 600). 1.1 Współpraca czujnika z centralą alarmową: Wyjście czujnika NIE jest typowym wyjściem typu NO/NC. Z tego powodu czujniki GS600/610/611 mogą współpracować bezpośrednio TYLKO z centralą alarmową posiadającą wejścia dla czujek inercyjnych (CS352/CD72/CD34 firmy ARITECH). W innych przypadkach należy użyć moduł analizatora GS615/614, dołączany do dowolnej centrali alarmowej. Do jednego analizatora może być przyłączona dowolna ilość czujników w szereg (rozróżnianych przez centralę jako jedna linia). Czujka GS620 posiada wbudowany analizator i może być podłączona do każdego systemu alarmowego (wyjście przekaźnikowe). Przy stosowaniu analizatora GS615 należy pamiętać o rezystorach końcowych (EOL) przy czujniku (przy ostatnim czujniku w szeregu). Ich wartość powinna wynosić 1 KOhm (jeżeli stosujemy centralę ARITECH z wejściem analizującym kohm). Również pętla sabotażowa wymaga, aby była zakończona rezystorem (zależy od centrali).pętlę tą podłączamy bezpośrednio do odpowiednich zacisków centrali. Przy montażu czujników na powierzchniach mogących drgać na wietrze (okna, ścianki z blachy. zewnętrzne żaluzje, itp.) należy usunąć zworę z licznika impulsów GS615.Zapewni to reakcję analizatora tylko na uderzenie o dużej amplitudzie.
2 2.Czujnik GS600 Czujnik GS600 zamontowany jest w miniaturowej obudowie (42*17*14 mm).posiada 4-żylowy przewód o długości 2 metry. Znaczenie kolorów przewodów jest następujące; czarny, czerwony Niebieski, żółty pętla czujnika -do analizatora lub centrali pętla sabotażowa -do centrali alarmowej 2.1 Wskazówki montażowe: *GS 600 przeznaczony jest do montażu TYLKO na pionowych fragmentach konstrukcji (np. ściany). Nie może być zamontowany na. na suficie (patrz rysunki 1 i 2) Czujnik może być zamocowany w dwóch orientacjach: -pionowo -pozycja do pracy z dużą czułością (rys.3,4 i 6) -poziomo -zmniejszona czułość (rys.5 i 7) Sposób prawidłowego i nieprawidłowego (X) montażu czujek GS 600: 2.2 Połączenie kilku czujników w szereg (bez pętli sabotażowej) 2.3 Połączenie kilku czujników w szereg (z pętlą sabotażową) Uwaga: Rezystory końcowe mają wartości: 1kOhm, gdy używamy GS615; 4,7kOhm, gdy czujniki są podłączone do centrali
3 2.4 Podłączenie czujnika GS600 do analizatora GS615: Wyjście przekaźnika: do dowolnej centrali alarmowej (styki NC) Pętla sabotażowa (żółty, niebieski): bezpośrednio do centrali alarmowej Więcej informacji -patrz opis analizatora GS Testowanie czujników: Zasięg pracy czujnika Z uwagi na różną strukturę poszczególnych typów podłoża, zasięgi czujek mogą być sprawdzone tylko na podstawie testu wykonanego przez instalatora. Niemniej, można wstępnie przyjąć, że np. na ścianie ceglanej czujki powinny być mocowane co 3-4 metry, przyjmując odległość do krawędzi nie większą niż 1 metr. Przy twardym podłożu (np. metal, beton) odległość między czujnikami może być zwiększona nawet do 6 metrów. Wymaga to jednak przeprowadzenia prób Procedura testowa: Przymocować czujniki do podłoża w docelowych miejscach i podłączyć do analizatora. Wywołać niewielki wstrząs Dioda LED analizatora powinna zaświecić się, sygnalizując, ze analizator odbiera drgania Jeżeli dioda LED nie sygnalizuje, czujniki muszą być umieszczone bliżej siebie. Ustawić czułość (na płytce analizatora lub w centrali) w ten sposób, aby wyzwoienie następowało przy pojedynczym, silnym uderzeniu w podłoże Ustawić żądaną ilość liczonych impulsów (uderzeń o małej amplitudzie, jak w pkt.2), po których przekaźnik zostanie otwarty. Parametry są teraz ustawione optymalnie, zapewniając reakcję tak na jeden wstrząs o dużej amplitudzie, jak i na serię niewielkich drgań. Jeżeli czujnik ma pracować na zewnętrznej części okna lub innym elemencie mogącym drgać pod wpływem wiatru, zalecane jest zdjęcie zwory z licznika impulsów. Analizator nie zlicza wówczas impulsów o malej amplitudzie. 3.Czujniki GS610 i GS611 GS611 -wersja czujnika GS610 z dodatkowym kontraktronem i magnesem Główne zastosowanie to ochrona okien. Czujniki GS610/611 mogą być montowane w dowolnej pozycji i orientacji Jedynym wymogiem jest zorientowanie elementu detekcyjnego w taki sposób, aby napis ARITECH można było normalnie odczytać. Jest to proste do spełnienia, gdyż element jest wyjmowany z obudowy i wkładany w dowolny sposób. W odróżnieniu od GS600, czujki GS610/611 mogą też być montowane na sufitach, poddaszach i innych podobnych konstrukcjach.

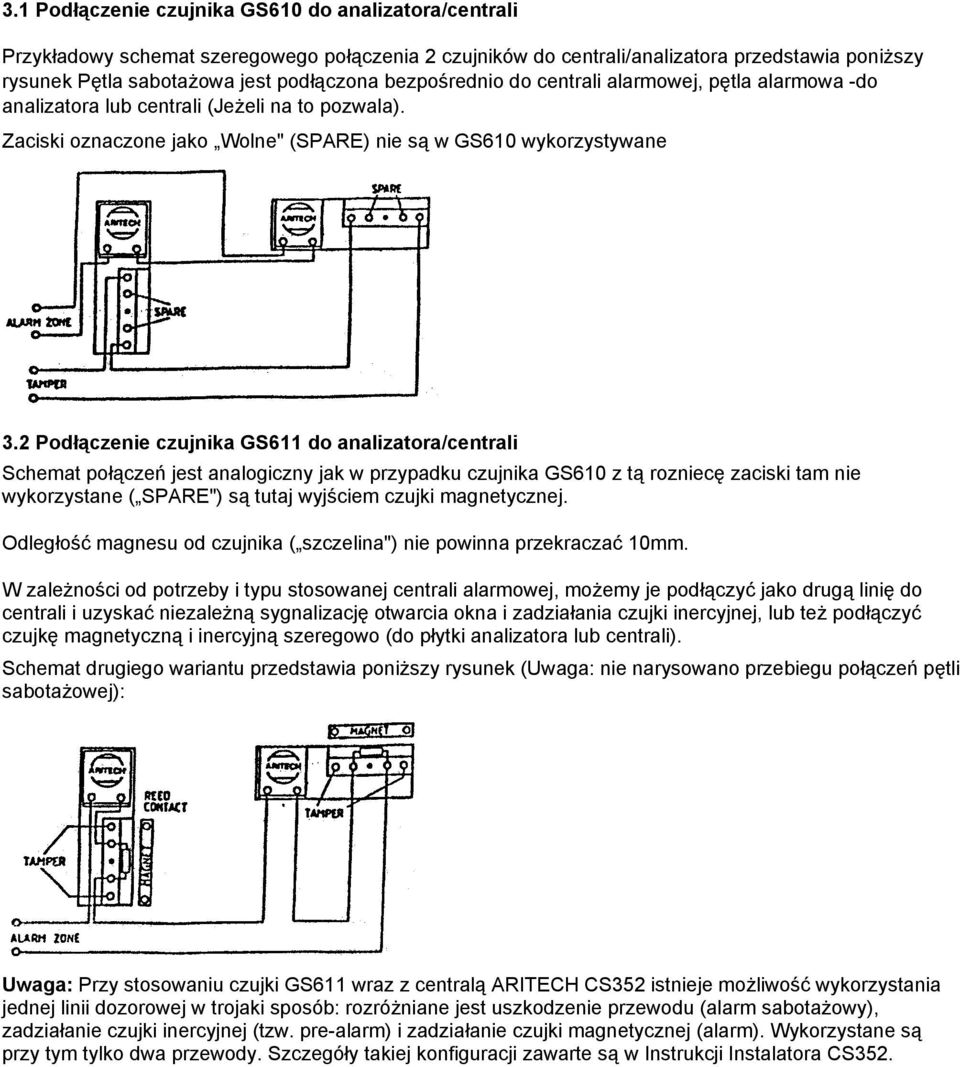

4 3.1 Podłączenie czujnika GS610 do analizatora/centrali Przykładowy schemat szeregowego połączenia 2 czujników do centrali/analizatora przedstawia poniższy rysunek Pętla sabotażowa jest podłączona bezpośrednio do centrali alarmowej, pętla alarmowa -do analizatora lub centrali (Jeżeli na to pozwala). Zaciski oznaczone jako Wolne" (SPARE) nie są w GS610 wykorzystywane 3.2 Podłączenie czujnika GS611 do analizatora/centrali Schemat połączeń jest analogiczny jak w przypadku czujnika GS610 z tą rozniecę zaciski tam nie wykorzystane ( SPARE") są tutaj wyjściem czujki magnetycznej. Odległość magnesu od czujnika ( szczelina") nie powinna przekraczać 10mm. W zależności od potrzeby i typu stosowanej centrali alarmowej, możemy je podłączyć jako drugą linię do centrali i uzyskać niezależną sygnalizację otwarcia okna i zadziałania czujki inercyjnej, lub też podłączyć czujkę magnetyczną i inercyjną szeregowo (do płytki analizatora lub centrali). Schemat drugiego wariantu przedstawia poniższy rysunek (Uwaga: nie narysowano przebiegu połączeń pętli sabotażowej): Uwaga: Przy stosowaniu czujki GS611 wraz z centralą ARITECH CS352 istnieje możliwość wykorzystania jednej linii dozorowej w trojaki sposób: rozróżniane jest uszkodzenie przewodu (alarm sabotażowy), zadziałanie czujki inercyjnej (tzw. pre-alarm) i zadziałanie czujki magnetycznej (alarm). Wykorzystane są przy tym tylko dwa przewody. Szczegóły takiej konfiguracji zawarte są w Instrukcji Instalatora CS352.

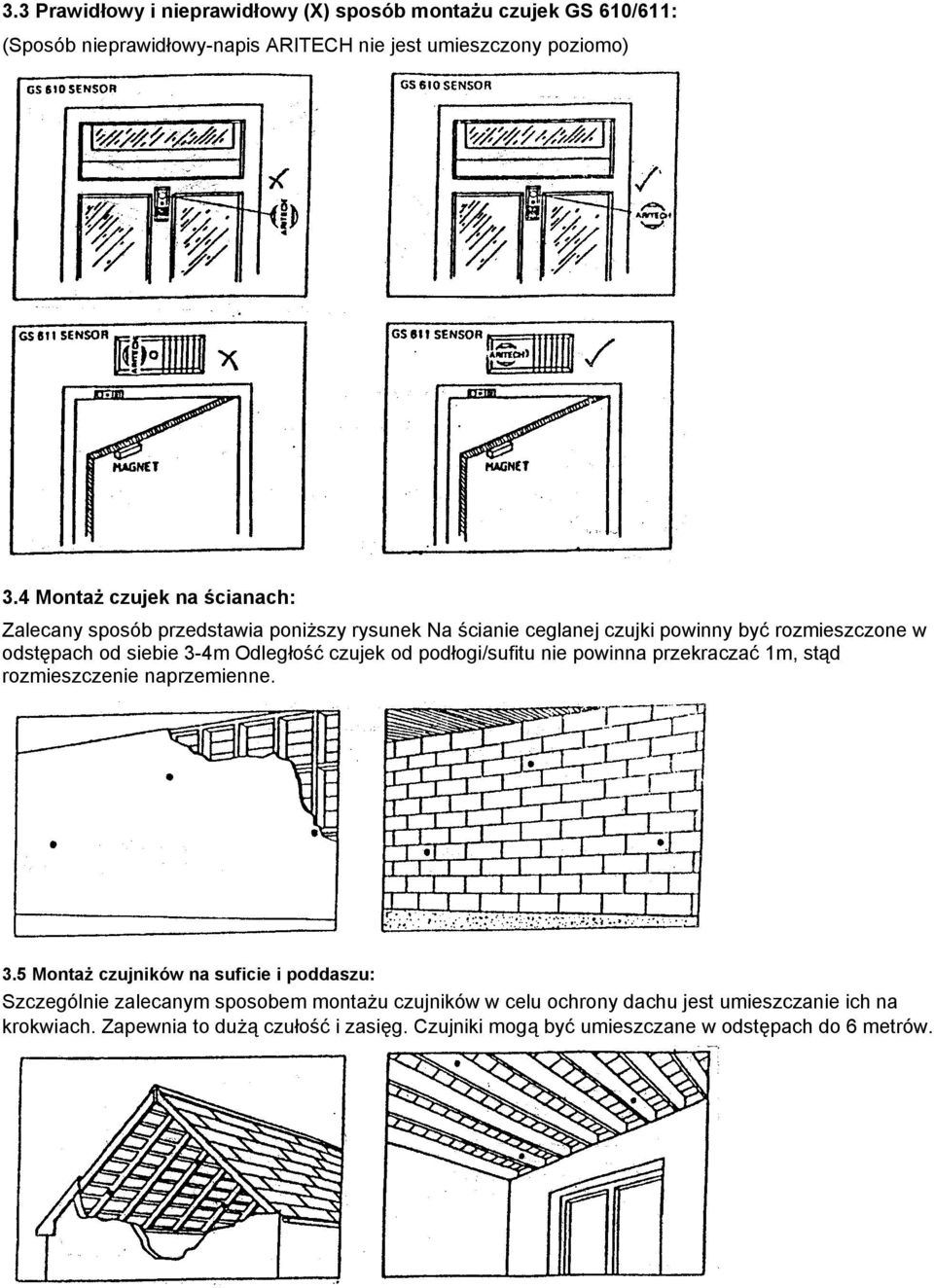

5 3.3 Prawidłowy i nieprawidłowy (X) sposób montażu czujek GS 610/611: (Sposób nieprawidłowy-napis ARITECH nie jest umieszczony poziomo) 3.4 Montaż czujek na ścianach: Zalecany sposób przedstawia poniższy rysunek Na ścianie ceglanej czujki powinny być rozmieszczone w odstępach od siebie 3-4m Odległość czujek od podłogi/sufitu nie powinna przekraczać 1m, stąd rozmieszczenie naprzemienne. 3.5 Montaż czujników na suficie i poddaszu: Szczególnie zalecanym sposobem montażu czujników w celu ochrony dachu jest umieszczanie ich na krokwiach. Zapewnia to dużą czułość i zasięg. Czujniki mogą być umieszczane w odstępach do 6 metrów.
6 3.6 Montaż czujników na ramach okiennych i szybach Jeden czujnik montowany na szybie może pokryć powierzchnię do 4 m 2 Czujnik na szybie powinien być oddalony co najmniej 15cm od krawędzi szyby Przy montażu na oknach wieloszybowych (ze szprosami) należy czujnik umieścić możliwie blisko środka okna. W zależności od usytuowania okna możliwe są dwa sposoby ustawienia czułości analizatora: okno narażone na dodatkowe wstrząsy (np. przechodnie, dzieci, silne podmuchy wiatru, itp.). Zalecane jest zdjęcie zwory licznika impulsów. Impulsy nie będą wtedy zliczane, a zadziałanie nastąpi jedynie w wyniku detekcji wstrząsu o dużej amplitudzie. okno nie narażone na powyższe czynniki. Ustawienie licznika impulsów zapewni większą czułość detekcji. Umożliwi to wykrycie także próby delikatnego otwarcia okna. Uwaga! W każdym z przypadków zalecane jest praktyczne sprawdzenie poprawności pracy czujnika i ustawienie czułości zgodnie z procedurą z pkt Montaż czujnika GS611 na drzwiach: Czujnik GS611 idealnie nadaje się do ochrony drzwi zarówno przed otwarciem (czujka magnetyczna) jak i inną próbą sforsowania (czujka inercyjna).dla osiągnięcia wysokiej czułości zalecane jest, aby czujnik zamontowany był na drzwiach, a magnes na ościeżnicy. Wielkość szczeliny magnetycznej nie powinna przekraczać 10mm. Uwaga! W każdym z przypadków zalecane jest praktyczne sprawdzenie poprawności pracy czujnika i ustawienie czułości zgodnie z procedurą z pkt

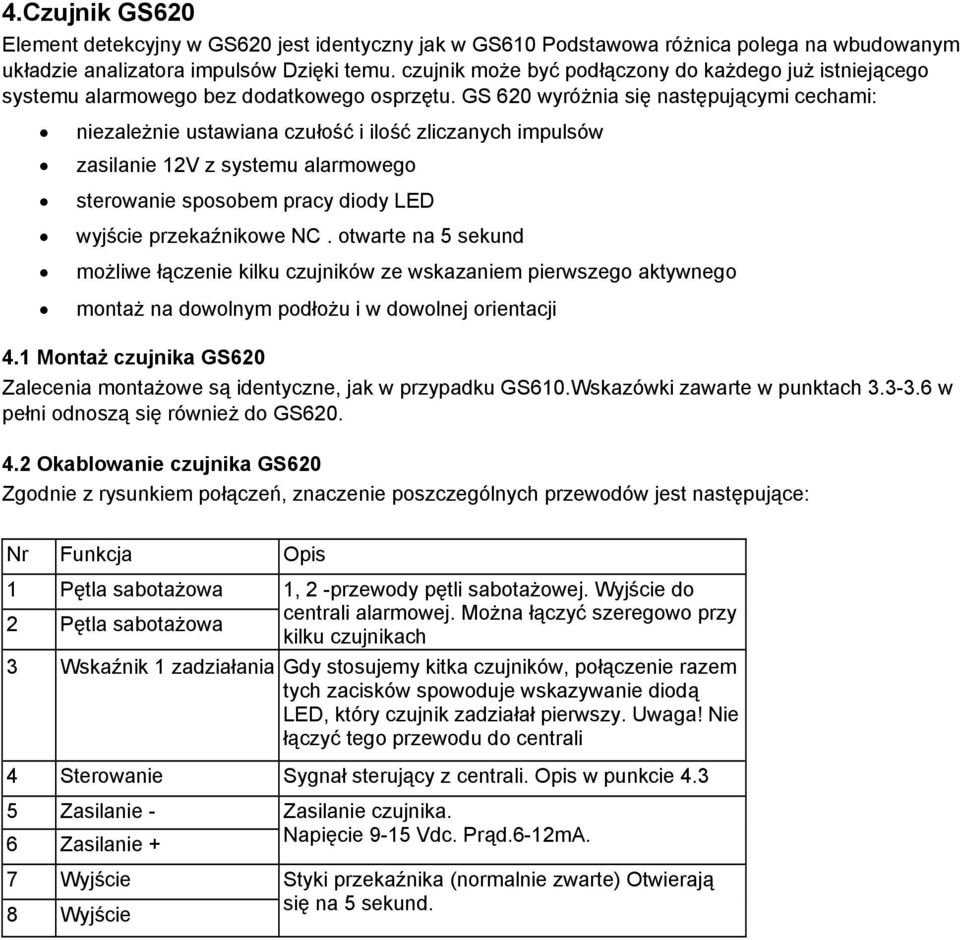

7 4.Czujnik GS620 Element detekcyjny w GS620 jest identyczny jak w GS610 Podstawowa różnica polega na wbudowanym układzie analizatora impulsów Dzięki temu. czujnik może być podłączony do każdego już istniejącego systemu alarmowego bez dodatkowego osprzętu. GS 620 wyróżnia się następującymi cechami: niezależnie ustawiana czułość i ilość zliczanych impulsów zasilanie 12V z systemu alarmowego sterowanie sposobem pracy diody LED wyjście przekaźnikowe NC. otwarte na 5 sekund możliwe łączenie kilku czujników ze wskazaniem pierwszego aktywnego montaż na dowolnym podłożu i w dowolnej orientacji 4.1 Montaż czujnika GS620 Zalecenia montażowe są identyczne, jak w przypadku GS610.Wskazówki zawarte w punktach w pełni odnoszą się również do GS Okablowanie czujnika GS620 Zgodnie z rysunkiem połączeń, znaczenie poszczególnych przewodów jest następujące: Nr Funkcja Opis 1 Pętla sabotażowa 1, 2 -przewody pętli sabotażowej. Wyjście do 2 Pętla sabotażowa centrali alarmowej. Można łączyć szeregowo przy kilku czujnikach 3 Wskaźnik 1 zadziałania Gdy stosujemy kitka czujników, połączenie razem tych zacisków spowoduje wskazywanie diodą LED, który czujnik zadziałał pierwszy. Uwaga! Nie łączyć tego przewodu do centrali 4 Sterowanie Sygnał sterujący z centrali. Opis w punkcie Zasilanie - 6 Zasilanie + 7 Wyjście 8 Wyjście Zasilanie czujnika. Napięcie 9-15 Vdc. Prąd.6-12mA. Styki przekaźnika (normalnie zwarte) Otwierają się na 5 sekund.

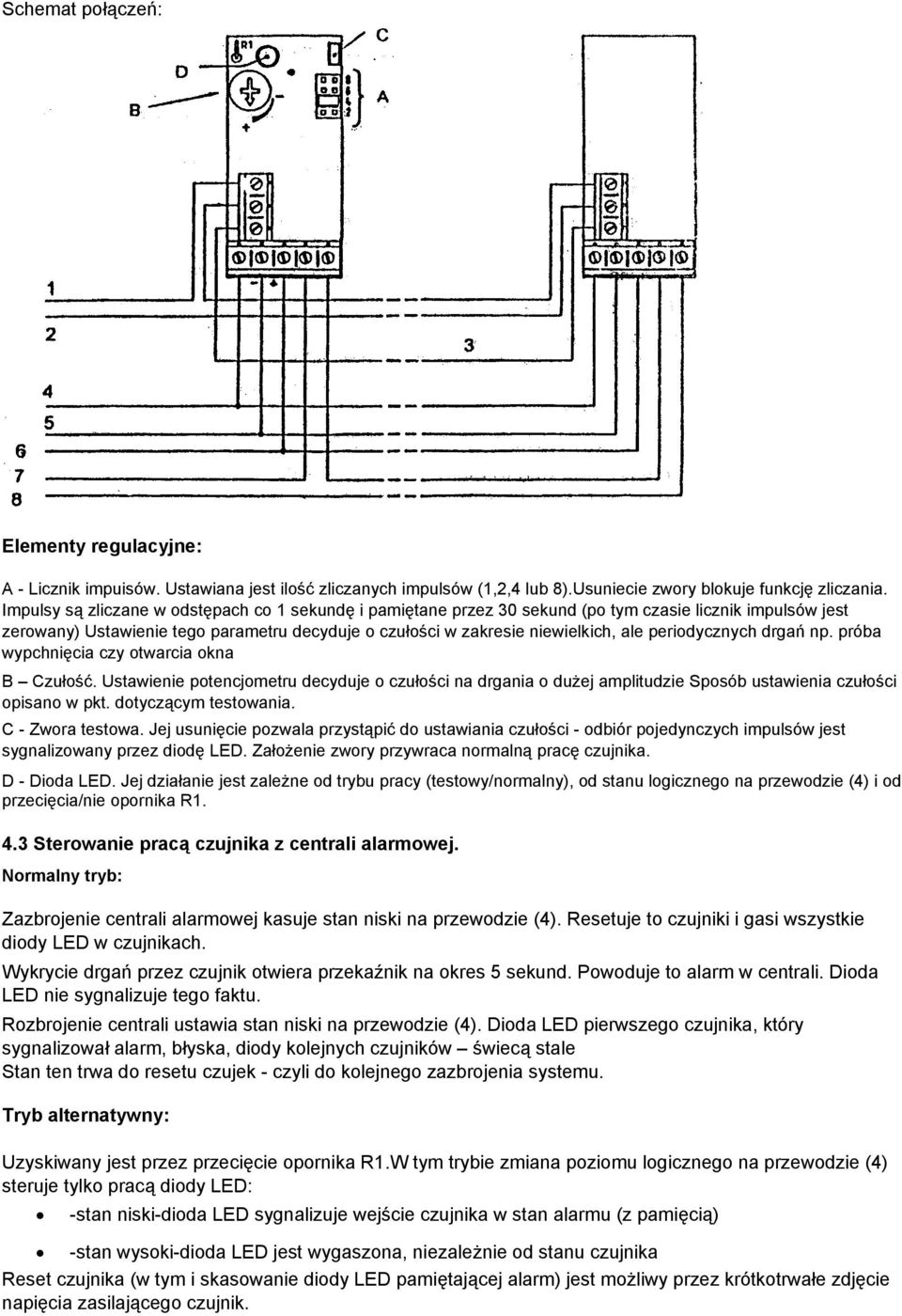

8 Schemat połączeń: Elementy regulacyjne: A - Licznik impuisów. Ustawiana jest ilość zliczanych impulsów (1,2,4 lub 8).Usuniecie zwory blokuje funkcję zliczania. Impulsy są zliczane w odstępach co 1 sekundę i pamiętane przez 30 sekund (po tym czasie licznik impulsów jest zerowany) Ustawienie tego parametru decyduje o czułości w zakresie niewielkich, ale periodycznych drgań np. próba wypchnięcia czy otwarcia okna B Czułość. Ustawienie potencjometru decyduje o czułości na drgania o dużej amplitudzie Sposób ustawienia czułości opisano w pkt. dotyczącym testowania. C - Zwora testowa. Jej usunięcie pozwala przystąpić do ustawiania czułości - odbiór pojedynczych impulsów jest sygnalizowany przez diodę LED. Założenie zwory przywraca normalną pracę czujnika. D - Dioda LED. Jej działanie jest zależne od trybu pracy (testowy/normalny), od stanu logicznego na przewodzie (4) i od przecięcia/nie opornika R Sterowanie pracą czujnika z centrali alarmowej. Normalny tryb: Zazbrojenie centrali alarmowej kasuje stan niski na przewodzie (4). Resetuje to czujniki i gasi wszystkie diody LED w czujnikach. Wykrycie drgań przez czujnik otwiera przekaźnik na okres 5 sekund. Powoduje to alarm w centrali. Dioda LED nie sygnalizuje tego faktu. Rozbrojenie centrali ustawia stan niski na przewodzie (4). Dioda LED pierwszego czujnika, który sygnalizował alarm, błyska, diody kolejnych czujników świecą stale Stan ten trwa do resetu czujek - czyli do kolejnego zazbrojenia systemu. Tryb alternatywny: Uzyskiwany jest przez przecięcie opornika R1.W tym trybie zmiana poziomu logicznego na przewodzie (4) steruje tylko pracą diody LED: -stan niski-dioda LED sygnalizuje wejście czujnika w stan alarmu (z pamięcią) -stan wysoki-dioda LED jest wygaszona, niezależnie od stanu czujnika Reset czujnika (w tym i skasowanie diody LED pamiętającej alarm) jest możliwy przez krótkotrwałe zdjęcie napięcia zasilającego czujnik.

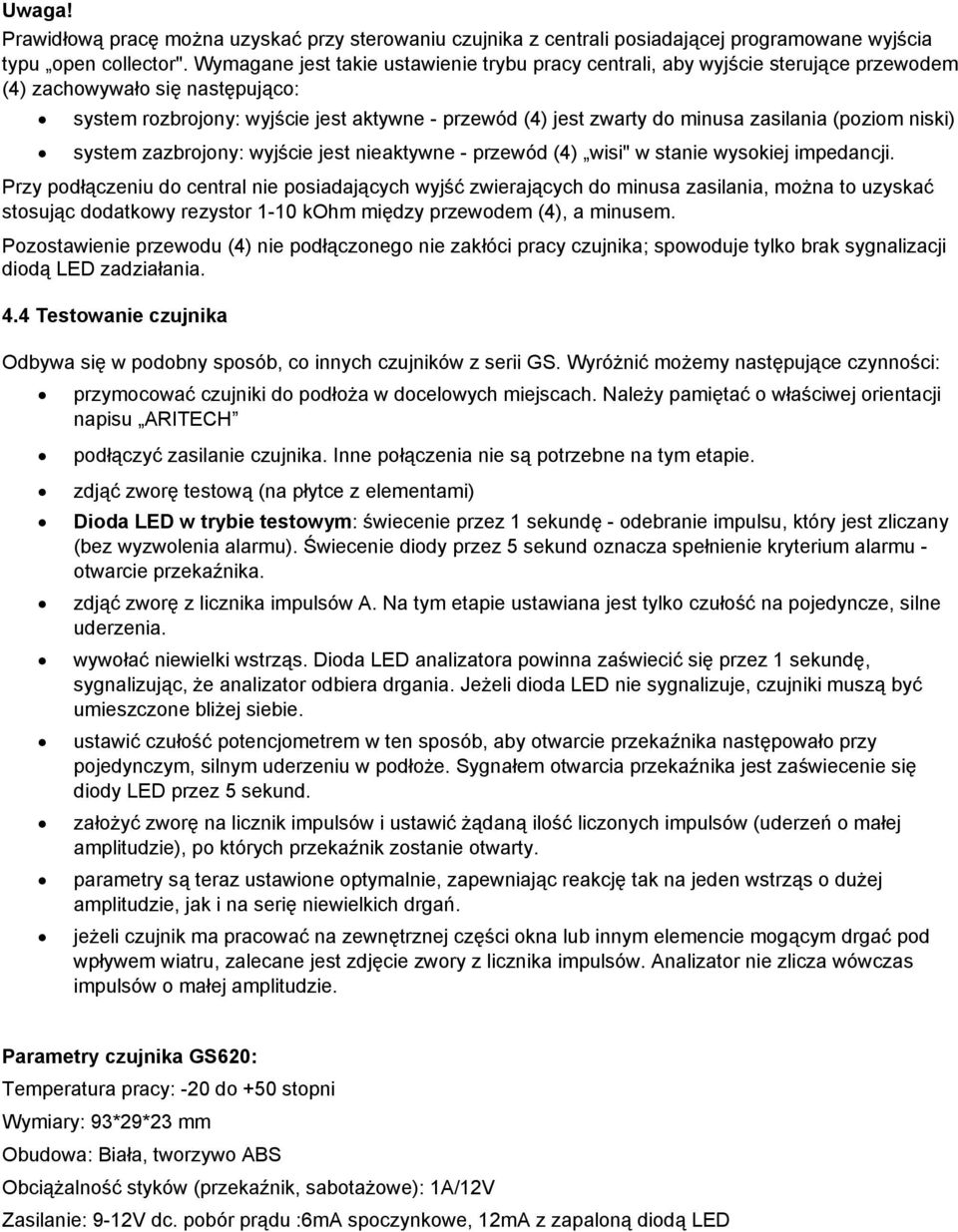

9 Uwaga! Prawidłową pracę można uzyskać przy sterowaniu czujnika z centrali posiadającej programowane wyjścia typu open collector". Wymagane jest takie ustawienie trybu pracy centrali, aby wyjście sterujące przewodem (4) zachowywało się następująco: system rozbrojony: wyjście jest aktywne - przewód (4) jest zwarty do minusa zasilania (poziom niski) system zazbrojony: wyjście jest nieaktywne - przewód (4) wisi" w stanie wysokiej impedancji. Przy podłączeniu do central nie posiadających wyjść zwierających do minusa zasilania, można to uzyskać stosując dodatkowy rezystor 1-10 kohm między przewodem (4), a minusem. Pozostawienie przewodu (4) nie podłączonego nie zakłóci pracy czujnika; spowoduje tylko brak sygnalizacji diodą LED zadziałania. 4.4 Testowanie czujnika Odbywa się w podobny sposób, co innych czujników z serii GS. Wyróżnić możemy następujące czynności: przymocować czujniki do podłoża w docelowych miejscach. Należy pamiętać o właściwej orientacji napisu ARITECH podłączyć zasilanie czujnika. Inne połączenia nie są potrzebne na tym etapie. zdjąć zworę testową (na płytce z elementami) Dioda LED w trybie testowym: świecenie przez 1 sekundę - odebranie impulsu, który jest zliczany (bez wyzwolenia alarmu). Świecenie diody przez 5 sekund oznacza spełnienie kryterium alarmu - otwarcie przekaźnika. zdjąć zworę z licznika impulsów A. Na tym etapie ustawiana jest tylko czułość na pojedyncze, silne uderzenia. wywołać niewielki wstrząs. Dioda LED analizatora powinna zaświecić się przez 1 sekundę, sygnalizując, że analizator odbiera drgania. Jeżeli dioda LED nie sygnalizuje, czujniki muszą być umieszczone bliżej siebie. ustawić czułość potencjometrem w ten sposób, aby otwarcie przekaźnika następowało przy pojedynczym, silnym uderzeniu w podłoże. Sygnałem otwarcia przekaźnika jest zaświecenie się diody LED przez 5 sekund. założyć zworę na licznik impulsów i ustawić żądaną ilość liczonych impulsów (uderzeń o małej amplitudzie), po których przekaźnik zostanie otwarty. parametry są teraz ustawione optymalnie, zapewniając reakcję tak na jeden wstrząs o dużej amplitudzie, jak i na serię niewielkich drgań. jeżeli czujnik ma pracować na zewnętrznej części okna lub innym elemencie mogącym drgać pod wpływem wiatru, zalecane jest zdjęcie zwory z licznika impulsów. Analizator nie zlicza wówczas impulsów o małej amplitudzie. Parametry czujnika GS620: Temperatura pracy: -20 do +50 stopni Wymiary: 93*29*23 mm Obudowa: Biała, tworzywo ABS Obciążalność styków (przekaźnik, sabotażowe): 1A/12V Zasilanie: 9-12V dc. pobór prądu :6mA spoczynkowe, 12mA z zapaloną diodą LED
10 5.AnalizatorGS615 Przeznaczony do współpracy z czujkami GS600/610/611 i centralami alarmowymi NIE posiadającymi możliwości bezpośredniej współpracy z czujnikami inercyjnymi Posiada typowe wyjście przekaźnikowe, rozwierające się na kilka sekund po spełnieniu kryteriów alarmu. Podobnie jak analizator w czujniku GS620. posiada niezależnie ustawianą czułość i ilość zliczanych impulsów (w oknie 30-sekundowym). Zasilany jest z systemu alarmowego napięciem 12V. Schemat połączeń przedstawia poniższy rysunek: 1 - zasilanie +12V 2 - zasilanie - 12V 3,4 - pętla czujnika (można włączyć kilka szeregowo, z rezystorem końcowym 1kOhm) zwarcie styków resetuje analizator 7,8 -wyjście przekaźnika (NC) Dodatkowy zacisk po lewej stronie pozwala dołączyć uziemienie. Zwiększa to odporność na ładunki elektrostatyczne. procedura testowa opisana w punkcie Parametry techniczne: Napięcie zasilania: Vdc Pobór prądu: ma Temperatura pracy: -10 do +60 stopni Wilgotność: do 90% Ustawianie czułości: Potencjometrem Licznik impulsów: Ustawiany w zakresie 1-9 Wskaźnik: Czerwona dioda LED Obciążalność styków: 1 A / 12 Vdc
