1 Jedyne oryginalne zaciski klinowe Niewielkie wymiary ogromne możliwości 1

2 O FIRMIE Firma Oy została założona w 1984 roku. Siedziba firmy znajduje się nad przepięknym pojezierzem w centrum Finlandii, w obszarze Centrum Przemysłowego Muurame. Zaciski nisko-profilowe pierwotnie zaprojektowane zostały w celu spełnienia specyficznych potrzeb mocowania w produkcji przepływomierzy w naszej macierzystej spółce. Opracowana metoda mocowania wzbudziła spore zainteresowanie ze strony innych firm. yło to spowodowane zaletami jakimi charakteryzują się zaciski, m. in. wysoką skutecznością działania, możliwością obróbki detalu w trzech osiach oraz bardzo wysoką wartością siły docisku. Nasze produkty dostępne są w sieci dystrybucji na całym świecie i mogą zostać dostarczone nawet w najbardzie odległe zakątki świata w ciągu kilku dni roboczych. Obszerny zakres informacji oraz wszelkie aktualności dotyczące naszych produktów są dostępne na naszej stronie internetowej: Unikalne rozwiązanie dotyczące mocowań zaprojektowane zostało w celu spełnienia wymagań nowoczesnego przemysłu obróbki metali, tworzyw sztucznych, przemysłu lotniczego oraz elektronicznego. Rezultatem ciągłego rozwoju produktów oraz wsparcia klienta marka nasza oznacza jakość pod każdym względem, efektem czego symbol stał się rozpoznawalnym znakiem handlowym na całym świecie. ZS ZIŁNI ziałanie nisko-profilowych zacisków polega na zasadzie, w której podczas dokręcania zaciski się rozszerzają, jednocześnie dociskając detal do powierzchni bazującej eliminując tym samym możliwość niekontrolowanego ruchu detalu. Zaciski są tak zaprojektowane, aby wpasować się pomiędzy obrabiane elementy jednocześnie wykorzystując jak najmniej przestrzeni. Małe w rozmiarach, posiadające jednak znakomitą siłę mocowania aż do 150 kn, zaciski gwarantują siłę trzymania przewyższającą obciążenia spowodowane siłami skrawania. Nasze nisko-profilowe zaciski z powodzeniem mogą być wykorzystywane w pojedynczych procesach oraz w systemach zautomatyzowanej produkcji. o ich poprawnego działania wymagane są jedynie nieruchome zderzaki. Standardowe modele posiadają twardość oraz uzębienie szczęk. Na życzenie dostępne są również wersje ze szczękami gładkimi. Klin oraz szczęki wykonane są ze stali narzędziowej i hartowane na wskroś. Operacja mocowania zacisku z wykorzystaniem jednej śruby(m5-m16) zapewnia szybką obsługę. Nisko-profilowe zaciski występują w dwóch wersjach: z pojedynczym klinem oraz z podwójnym klinem, którego konstrukcja tworzy dodatkowy ruch dociągający detal do powierzchni bazującej. Oferujemy również linię modeli ze szczękami przeznaczonymi do obróbki dla detali z nieregularnymi kształtami, odlewów lub obróbki elektroerozyjnej. Nieruchomy zderzak etal etal Nieruchomy zderzak 2

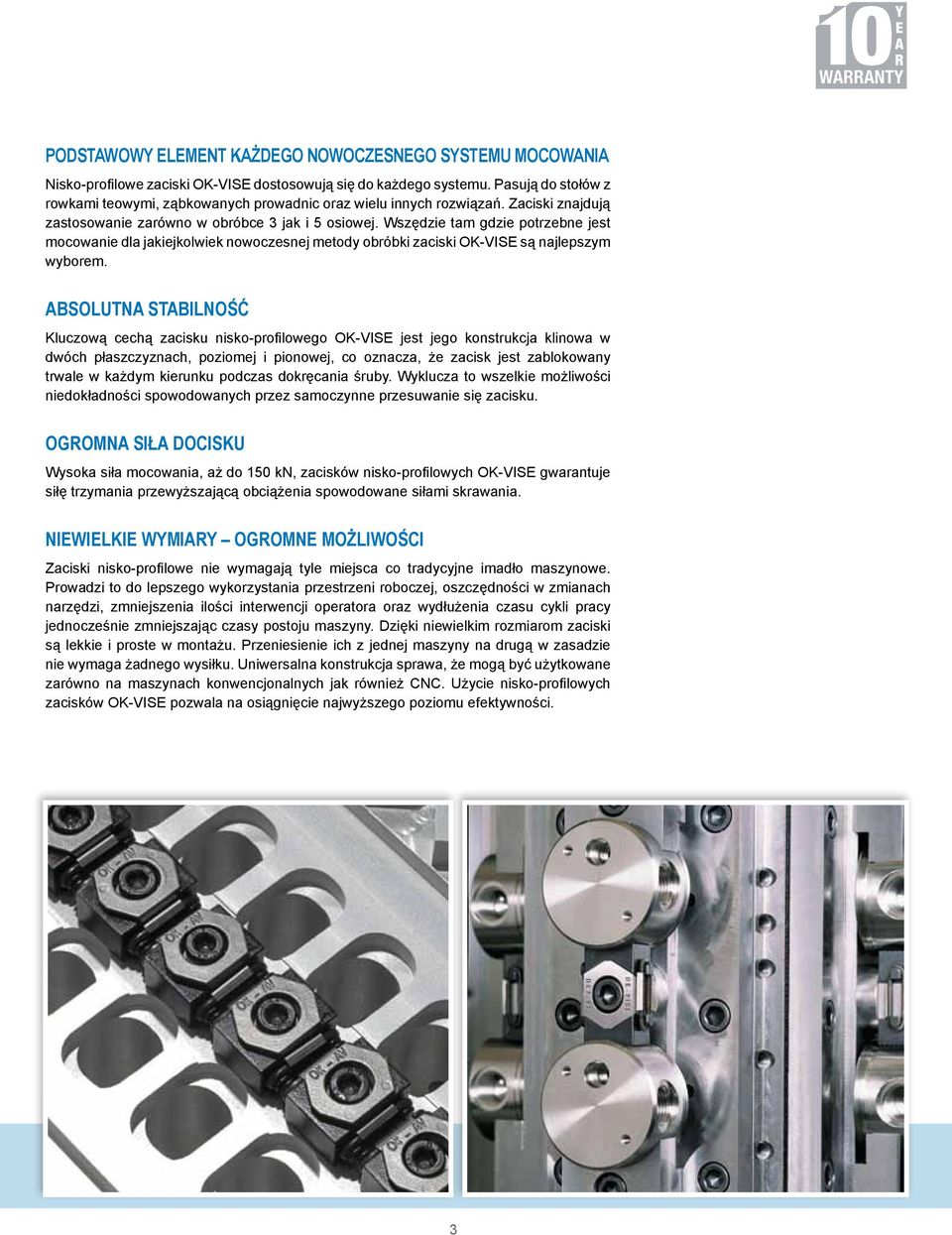

3 POSTWOWY ELEMENT KŻEO NOWOCZESNEO SYSTEMU MOCOWNI Nisko-profilowe zaciski dostosowują się do każdego systemu. Pasują do stołów z rowkami teowymi, ząbkowanych prowadnic oraz wielu innych rozwiązań. Zaciski znajdują zastosowanie zarówno w obróbce 3 jak i 5 osiowej. Wszędzie tam gdzie potrzebne jest mocowanie dla jakiejkolwiek nowoczesnej metody obróbki zaciski są najlepszym wyborem. SOLUTN STILNOŚĆ Kluczową cechą zacisku nisko-profilowego jest jego konstrukcja klinowa w dwóch płaszczyznach, poziomej i pionowej, co oznacza, że zacisk jest zablokowany trwale w każdym kierunku podczas dokręcania śruby. Wyklucza to wszelkie możliwości niedokładności spowodowanych przez samoczynne przesuwanie się zacisku. OROMN SIŁ OCISKU Wysoka siła mocowania, aż do 150 kn, zacisków nisko-profilowych gwarantuje siłę trzymania przewyższającą obciążenia spowodowane siłami skrawania. Niewielkie wymiary ogromne możliwości Zaciski nisko-profilowe nie wymagają tyle miejsca co tradycyjne imadło maszynowe. Prowadzi to do lepszego wykorzystania przestrzeni roboczej, oszczędności w zmianach narzędzi, zmniejszenia ilości interwencji operatora oraz wydłużenia czasu cykli pracy jednocześnie zmniejszając czasy postoju maszyny. zięki niewielkim rozmiarom zaciski są lekkie i proste w montażu. Przeniesienie ich z jednej maszyny na drugą w zasadzie nie wymaga żadnego wysiłku. Uniwersalna konstrukcja sprawa, że mogą być użytkowane zarówno na maszynach konwencjonalnych jak również CNC. Użycie nisko-profilowych zacisków pozwala na osiągnięcie najwyższego poziomu efektywności. 3

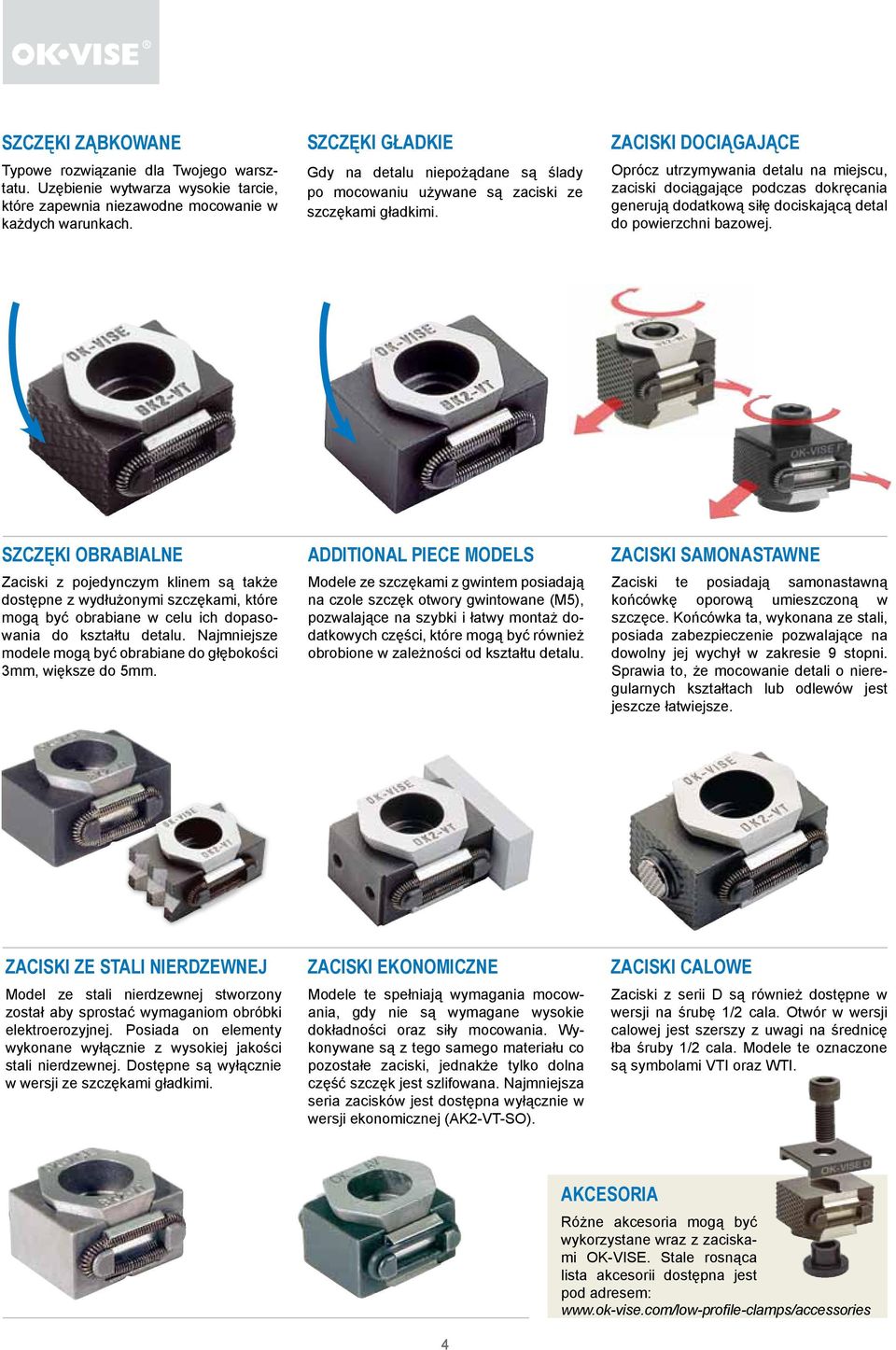

4 SZCZĘKI ZĄKOWNE Typowe rozwiązanie dla Twojego warsztatu. Uzębienie wytwarza wysokie tarcie, które zapewnia niezawodne mocowanie w każdych warunkach. SZCZĘKI ŁKIE dy na detalu niepożądane są ślady po mocowaniu używane są zaciski ze szczękami gładkimi. ZCISKI OCIĄJĄCE Oprócz utrzymywania detalu na miejscu, zaciski dociągające podczas dokręcania generują dodatkową siłę dociskającą detal do powierzchni bazowej. SZCZĘKI ORILNE Zaciski z pojedynczym klinem są także dostępne z wydłużonymi szczękami, które mogą być obrabiane w celu ich dopasowania do kształtu detalu. Najmniejsze modele mogą być obrabiane do głębokości 3mm, większe do 5mm. ITIONL PIECE MOELS Modele ze szczękami z gwintem posiadają na czole szczęk otwory gwintowane (M5), pozwalające na szybki i łatwy montaż dodatkowych części, które mogą być również obrobione w zależności od kształtu detalu. ZCISKI SMONSTWNE Zaciski te posiadają samonastawną końcówkę oporową umieszczoną w szczęce. Końcówka ta, wykonana ze stali, posiada zabezpieczenie pozwalające na dowolny jej wychył w zakresie 9 stopni. Sprawia to, że mocowanie detali o nieregularnych kształtach lub odlewów jest jeszcze łatwiejsze. ZCISKI ZE STLI NIERZEWNEJ Model ze stali nierdzewnej stworzony został aby sprostać wymaganiom obróbki elektroerozyjnej. Posiada on elementy wykonane wyłącznie z wysokiej jakości stali nierdzewnej. ostępne są wyłącznie w wersji ze szczękami gładkimi. ZCISKI EKONOMICZNE Modele te spełniają wymagania mocowania, gdy nie są wymagane wysokie dokładności oraz siły mocowania. Wykonywane są z tego samego materiału co pozostałe zaciski, jednakże tylko dolna część szczęk jest szlifowana. Najmniejsza seria zacisków jest dostępna wyłącznie w wersji ekonomicznej (K2-VT-SO). ZCISKI CLOWE Zaciski z serii są również dostępne w wersji na śrubę 1/2 cala. Otwór w wersji calowej jest szerszy z uwagi na średnicę łba śruby 1/2 cala. Modele te oznaczone są symbolami VTI oraz WTI. KCESORI Różne akcesoria mogą być wykorzystane wraz z zaciskami. Stale rosnąca lista akcesorii dostępna jest pod adresem: 4

5 ZCISKI Z ZĄKMI Typ C E Śruba kn K2-VT M8x K2-VT * K2-VTI wartości podane w calach oraz uncjach. Typ C E Śruba zczęk, kn K2-VT M12x K2-VTI /2-1 1/ * K2-VT / K2-VTI Typ C E Śruba kn FK2-VT M16x FK2-VT ZCISKI ZE STLI NERZEWNEJ Typ C E Śruba kn K2-VT-SS M8x K2-VT-SS 5

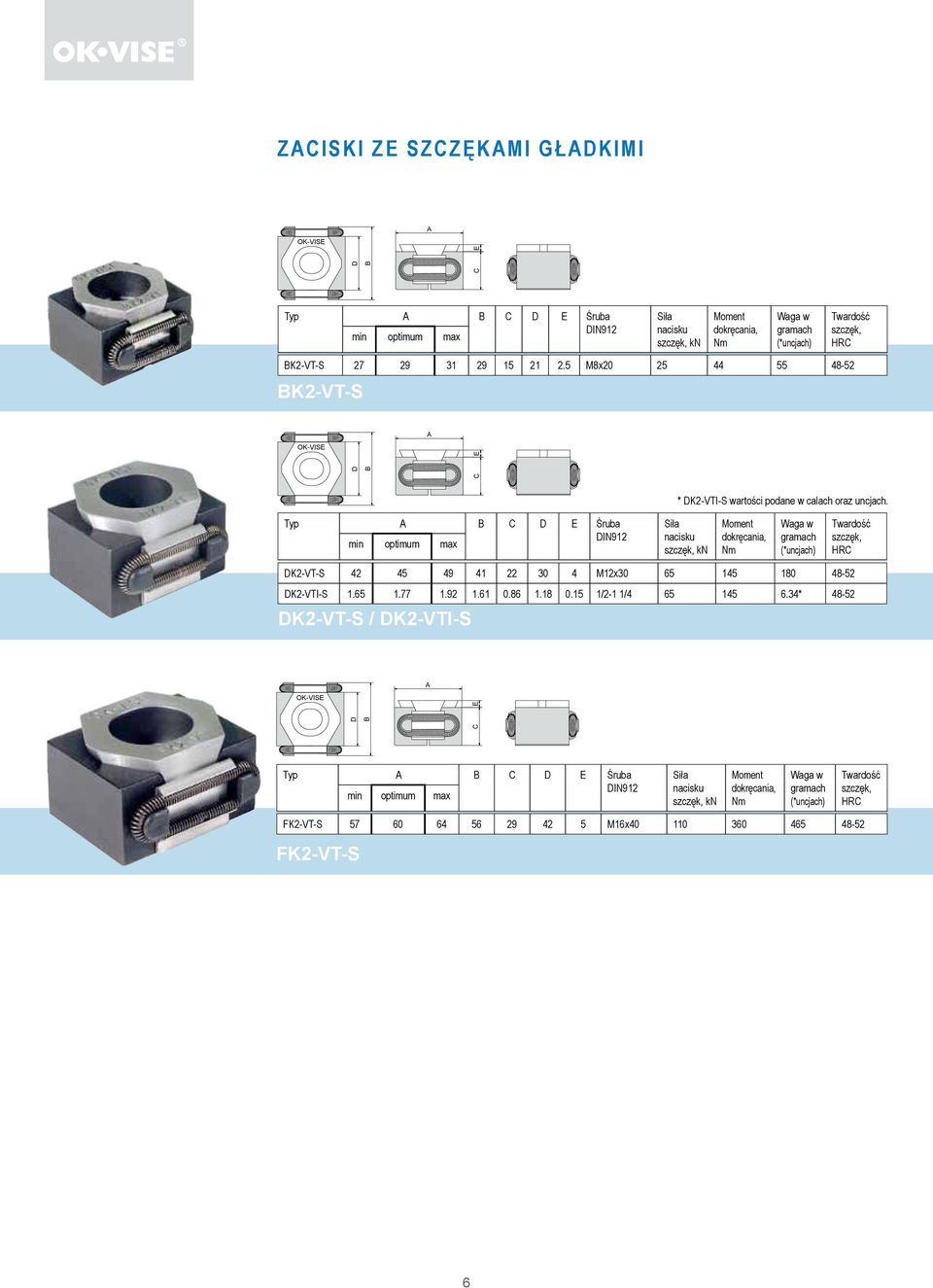

6 ZCISKI ZE SZCZĘKMI ŁKIMI Typ C E Śruba kn K2-VT-S M8x K2-VT-S * K2-VTI-S wartości podane w calach oraz uncjach. Typ C E Śruba kn K2-VT-S M12x K2-VTI-S /2-1 1/ * K2-VT-S / K2-VTI-S Typ C E Śruba kn FK2-VT-S M16x FK2-VT-S 6

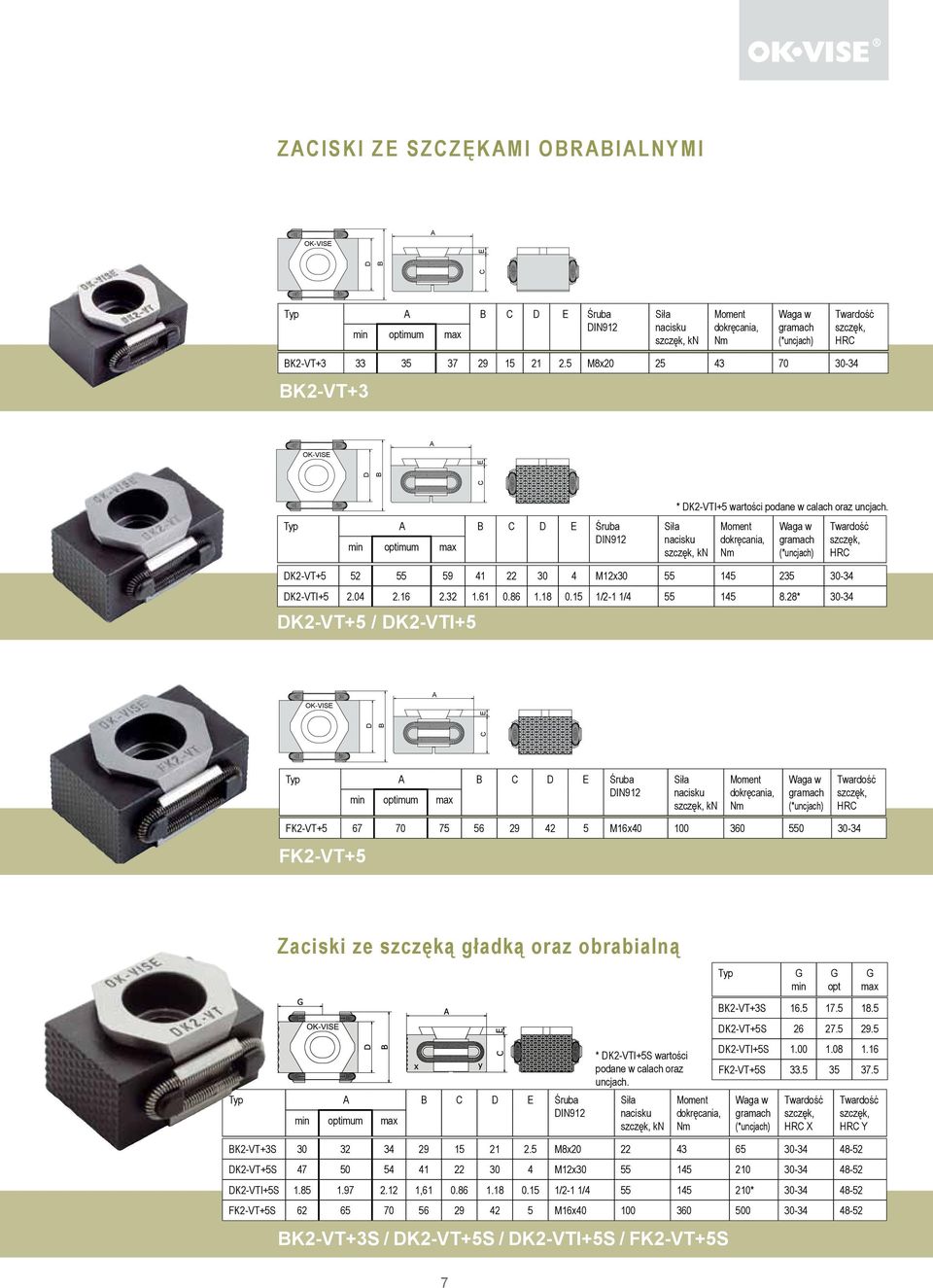

7 ZCISKI ZE SZCZĘKMI ORILNYMI Typ C E Śruba kn K2-VT M8x K2-VT+3 Typ C E Śruba * K2-VTI+5 wartości podane w calach oraz uncjach. kn K2-VT M12x K2-VTI /2-1 1/ * K2-VT+5 / K2-VTI+5 Typ C E Śruba kn FK2-VT M16x FK2-VT+5 Zaciski ze szczęką gładką oraz obrabialną Typ C E Śruba * K2-VTI+5S wartości podane w calach oraz uncjach. kn K2-VT+3S M8x K2-VT+5S M12x K2-VTI+5S , /2-1 1/ * FK2-VT+5S M16x K2-VT+3S / K2-VT+5S / K2-VTI+5S / FK2-VT+5S Typ K2-VT+3S K2-VT+5S K2-VTI+5S FK2-VT+5S min X opt max Y 7

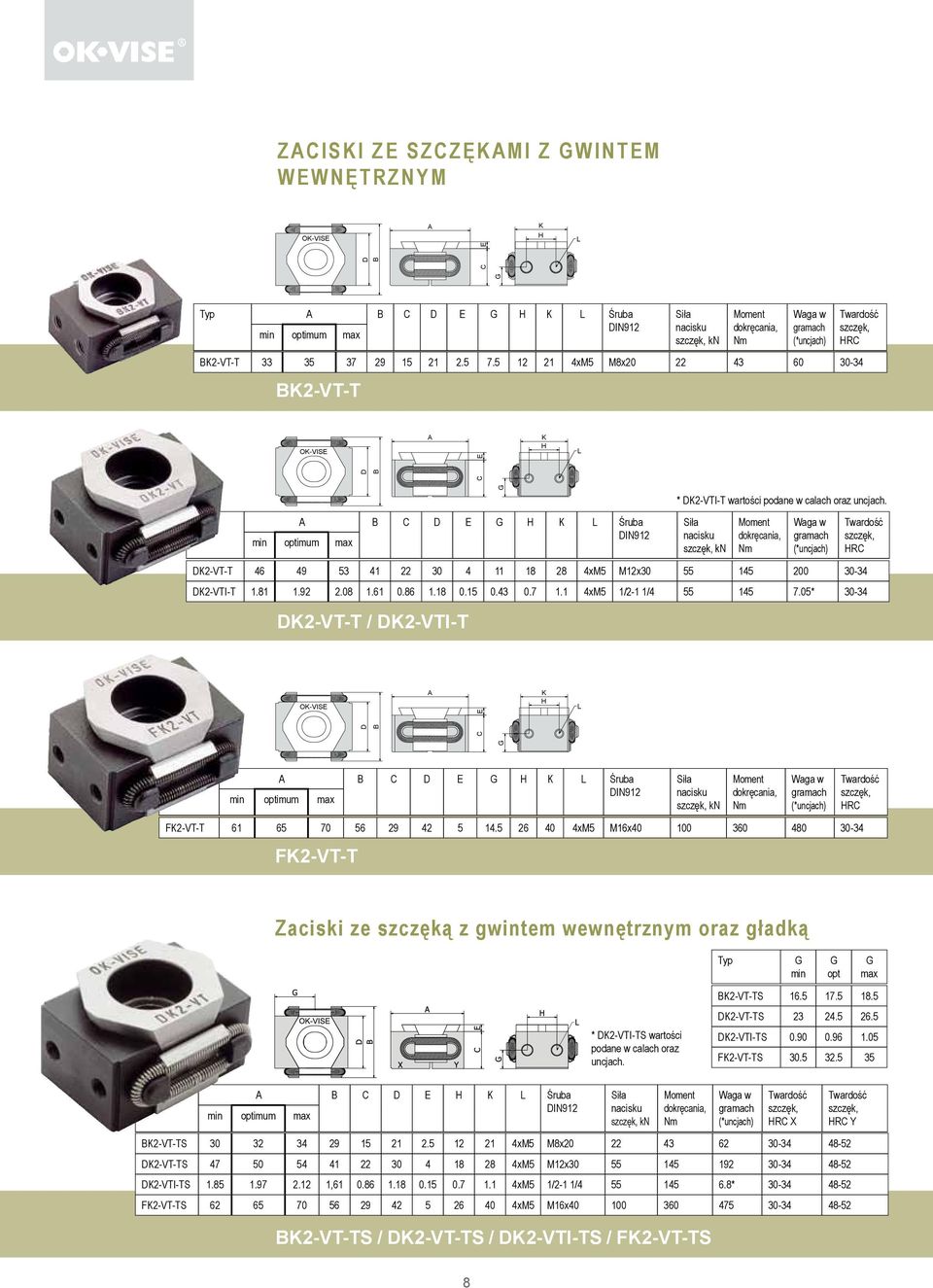

8 C E C E ZCISKI ZE SZCZĘKMI Z WINTEM WEWNĘTRZNYM K H L Typ C E H K L Śruba K2-VT-T xM5 M8x K2-VT-T kn K H L * K2-VTI-T wartości podane w calach oraz uncjach. Type C E H K L Śruba kn K2-VT-T xM5 M12x K2-VTI-T xM5 1/2-1 1/ * K2-VT-T / K2-VTI-T K H L Type C E H K L Śruba kn FK2-VT-T xM5 M16x FK2-VT-T Zaciski ze szczęką z gwintem wewnętrznym oraz gładką Typ min opt max * K2-VTI-TS wartości podane w calach oraz uncjach. K2-VT-TS K2-VT-TS K2-VTI-TS FK2-VT-TS Type C E H K L Śruba kn X Y K2-VT-TS xM5 M8x K2-VT-TS xM5 M12x K2-VTI-TS , xM5 1/2-1 1/ * FK2-VT-TS xM5 M16x K2-VT-TS / K2-VT-TS / K2-VTI-TS / FK2-VT-TS 8

9 ZCISKI SMONSTWNE 9 1 Typ Średnica uzębienia (1) min opt max x y K2-VT Typ C E Śruba K2-VT M8x K2-VT- kn X Y 9 1 Typ * K2-VTI- wartości podane w calach oraz uncjach. Średnica uzębienia (1) min opt max K2-VT x y K2-VTI Typ C E Śruba kn K2-VT M12x K2-VTI /2-1 1/ * K2-VT- / K2-VTI- Zaciski samonastawne dwustronnie 9 1 * K2-VTI-E wartości podane w calach oraz uncjach. Typ K2-VT-E 7.2 K2-VT-E 10.7 K2-VTI-E 0.42 Średnica uzębienia (1) Typ C E Śruba kn K2-VT-E M8x K2-VT-E M12x K2-VTI-E /2-1 1/ * K2-VT-E / K2-VT-E / K2-VTI-E 9

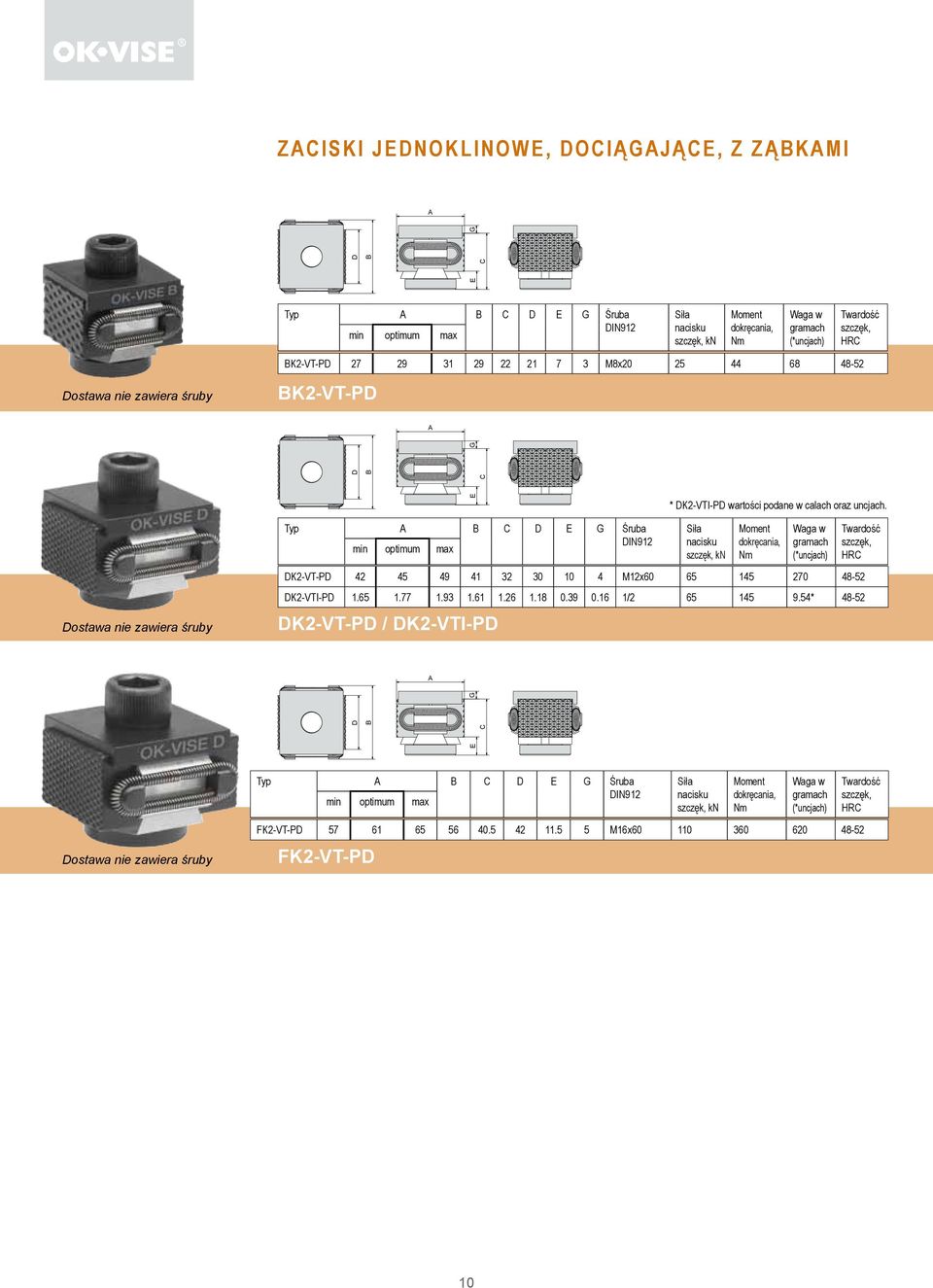

10 E C E C E C ZCISKI JENOKLINOWE, OCIĄJĄCE, Z ZĄKMI Typ C E Śruba kn K2-VT-P M8x ostawa nie zawiera śruby K2-VT-P * K2-VTI-P wartości podane w calach oraz uncjach. ostawa nie zawiera śruby Typ C E Śruba K2-VT-P M12x K2-VTI-P / * K2-VT-P / K2-VTI-P kn Typ C E Śruba kn ostawa nie zawiera śruby FK2-VT-P M16x FK2-VT-P 10

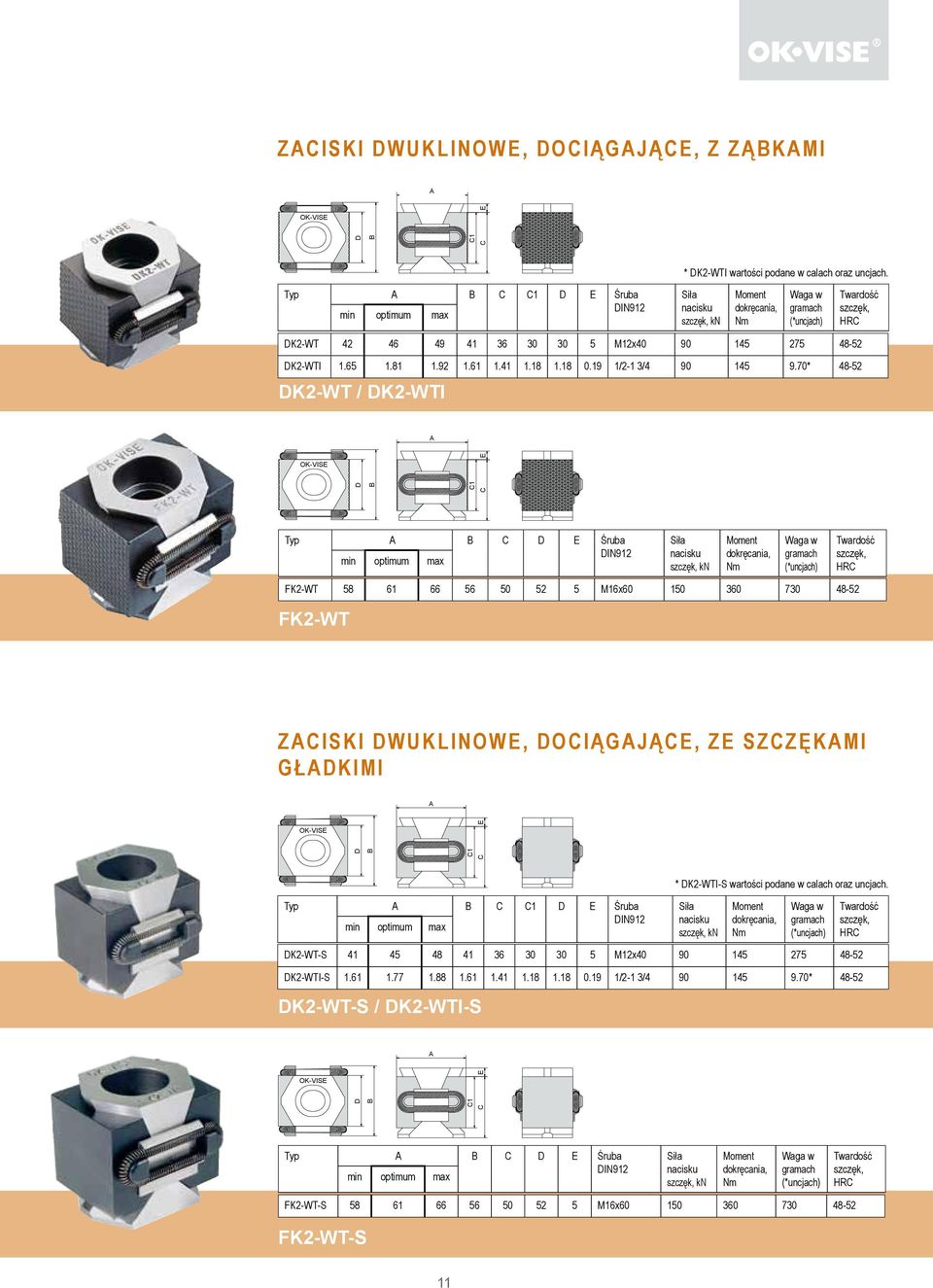

11 C C1 E C C1 E C1 C1 ZCISKI WUKLINOWE, OCIĄJĄCE, Z ZĄKMI * K2-WTI wartości podane w calach oraz uncjach. Typ C C1 E Śruba kn K2-WT M12x K2-WTI /2-1 3/ * K2-WT / K2-WTI Typ C E Śruba kn FK2-WT M16x FK2-WT ZCISKI WUKLINOWE, OCIĄJĄCE, ZE SZCZĘKMI ŁKIMI * K2-WTI-S wartości podane w calach oraz uncjach. Typ C C1 E Śruba kn K2-WT-S M12x K2-WTI-S /2-1 3/ * K2-WT-S / K2-WTI-S Typ C E Śruba kn FK2-WT-S M16x FK2-WT-S 11

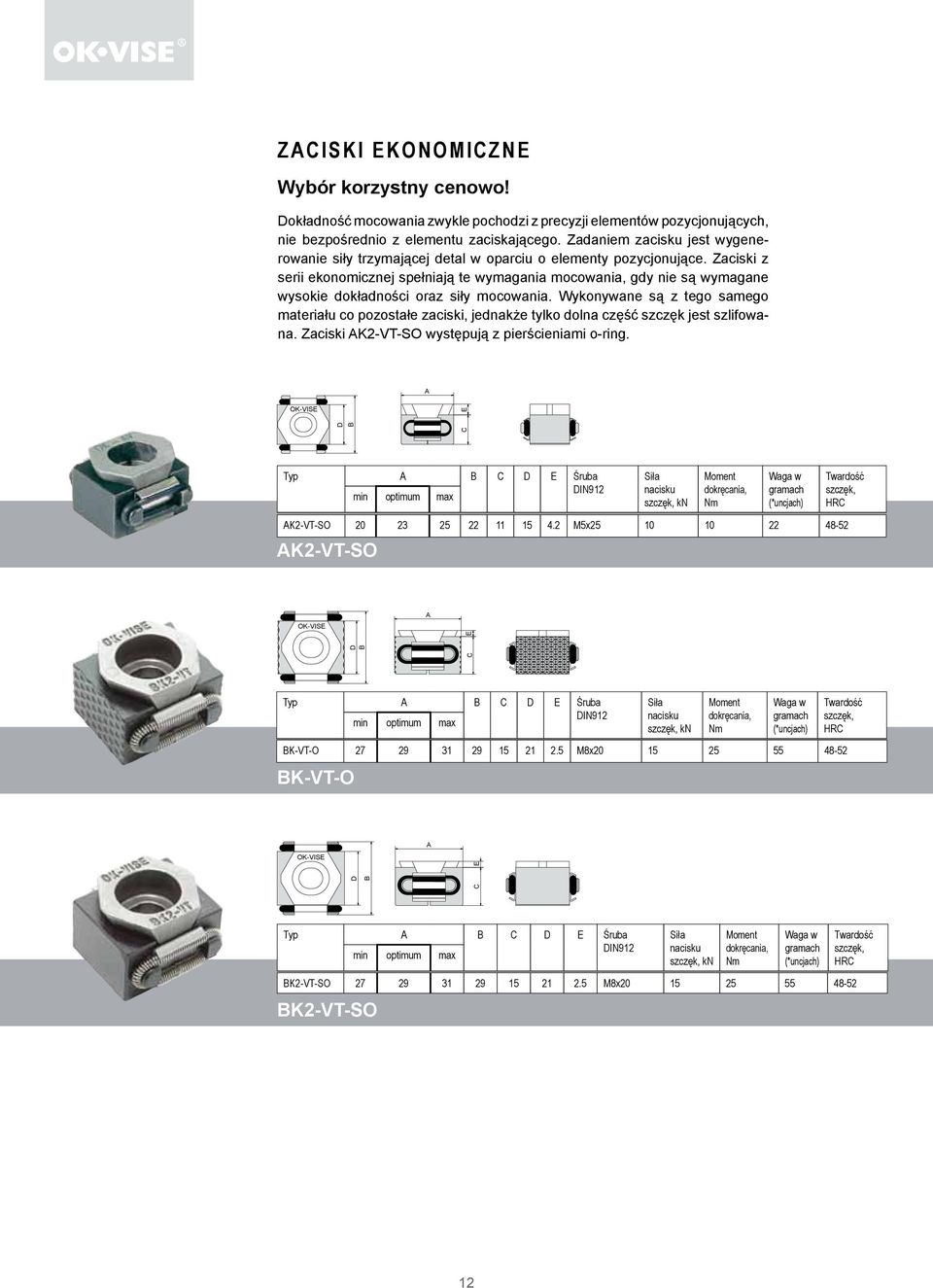

12 C E ZCISKI EKONOMICZNE Wybór korzystny cenowo! okładność mocowania zwykle pochodzi z precyzji elementów pozycjonujących, nie bezpośrednio z elementu zaciskającego. Zadaniem zacisku jest wygenerowanie siły trzymającej detal w oparciu o elementy pozycjonujące. Zaciski z serii ekonomicznej spełniają te wymagania mocowania, gdy nie są wymagane wysokie dokładności oraz siły mocowania. Wykonywane są z tego samego materiału co pozostałe zaciski, jednakże tylko dolna część szczęk jest szlifowana. Zaciski K2-VT-SO występują z pierścieniami o-ring. Typ C E Śruba kn K2-VT-SO M5x K2-VT-SO Typ C E Śruba K-VT-O M8x K-VT-O kn Typ C E Śruba kn K2-VT-SO M8x K2-VT-SO 12

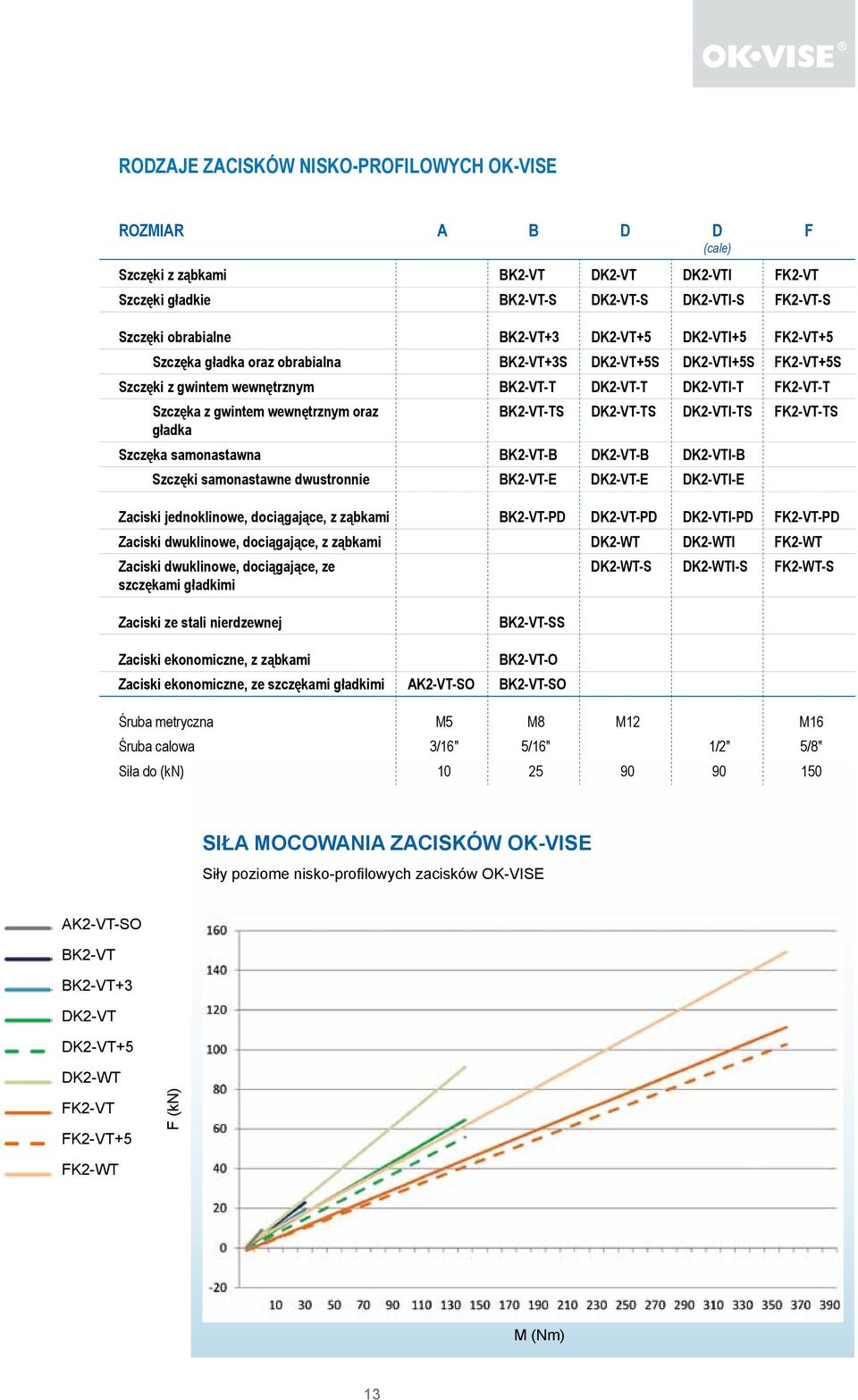

13 ROZJE ZCISKÓW NISKO-PROFILOWYCH ROZMIR F (cale) Szczęki z ząbkami K2-VT K2-VT K2-VTI FK2-VT Szczęki gładkie K2-VT-S K2-VT-S K2-VTI-S FK2-VT-S Szczęki obrabialne K2-VT+3 K2-VT+5 K2-VTI+5 FK2-VT+5 Szczęka gładka oraz obrabialna K2-VT+3S K2-VT+5S K2-VTI+5S FK2-VT+5S Szczęki z gwintem wewnętrznym K2-VT-T K2-VT-T K2-VTI-T FK2-VT-T Szczęka z gwintem wewnętrznym oraz K2-VT-TS K2-VT-TS K2-VTI-TS FK2-VT-TS gładka Szczęka samonastawna K2-VT- K2-VT- K2-VTI- Szczęki samonastawne dwustronnie K2-VT-E K2-VT-E K2-VTI-E Zaciski jednoklinowe, dociągające, z ząbkami K2-VT-P K2-VT-P K2-VTI-P FK2-VT-P Zaciski dwuklinowe, dociągające, z ząbkami K2-WT K2-WTI FK2-WT Zaciski dwuklinowe, dociągające, ze szczękami gładkimi K2-WT-S K2-WTI-S FK2-WT-S Zaciski ze stali nierdzewnej K2-VT-SS Zaciski ekonomiczne, z ząbkami K2-VT-O Zaciski ekonomiczne, ze szczękami gładkimi K2-VT-SO K2-VT-SO Śruba metryczna M5 M8 M12 M16 Śruba calowa 3/16" 5/16" 1/2" 5/8" do (kn) SIŁ MOCOWNI ZCISKÓW Siły poziome nisko-profilowych zacisków K2-VT-SO K2-VT K2-VT+3 K2-VT K2-VT+5 K2-WT FK2-VT FK2-VT+5 F (kn) FK2-WT M () 13

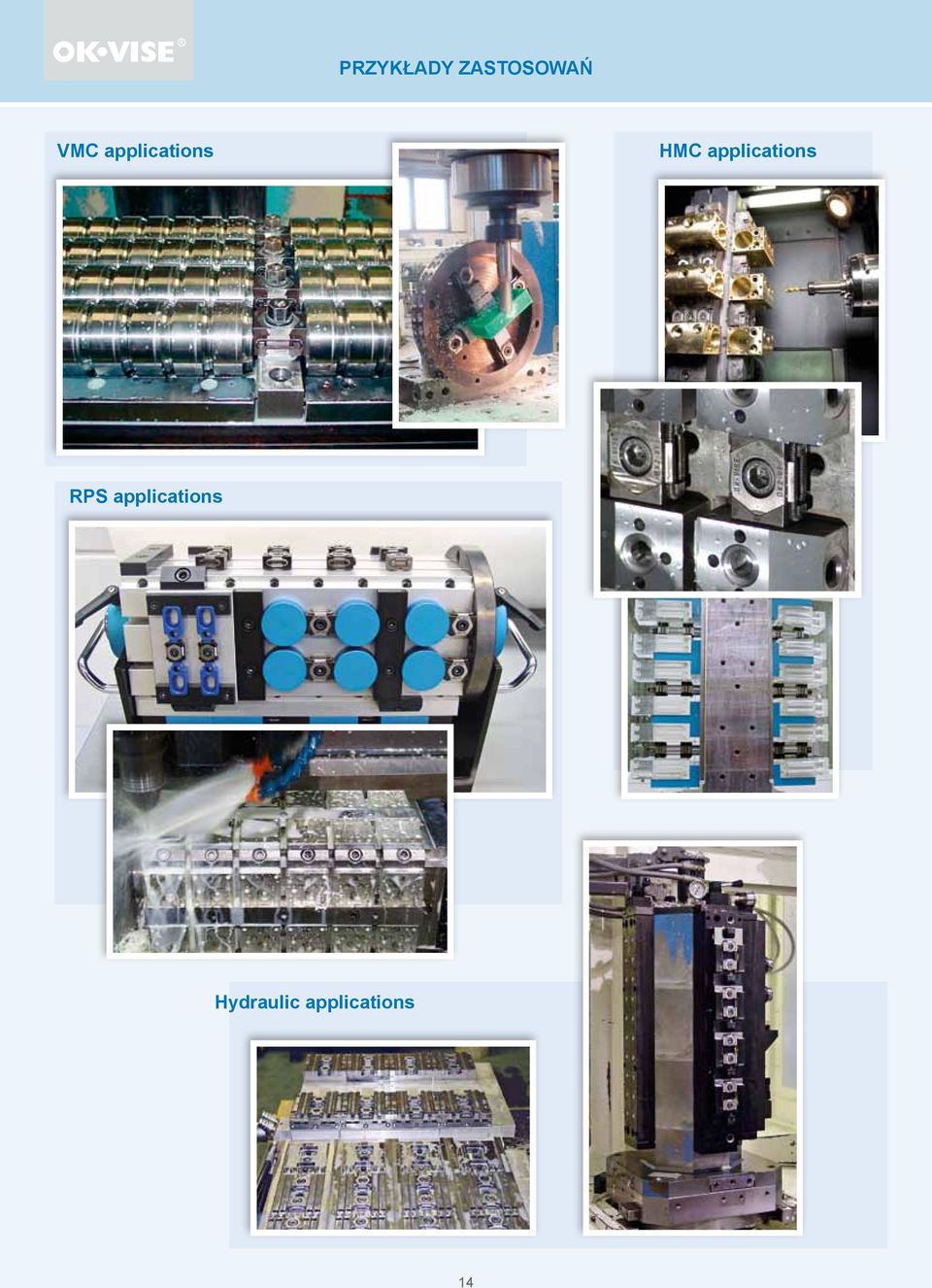

14 PRZYKŁY ZSTOSOWŃ VMC applications HMC applications RPS applications Hydraulic applications 14

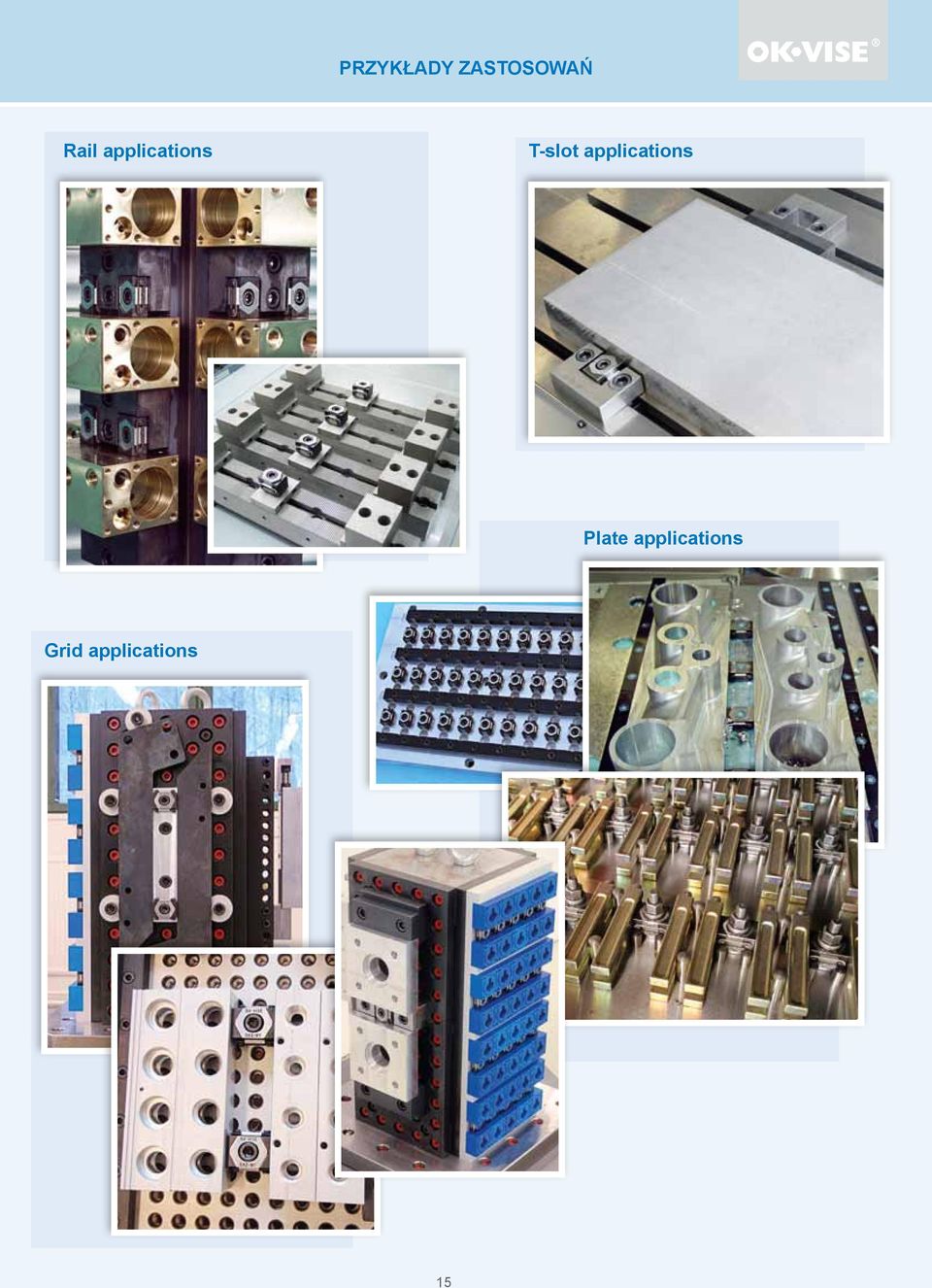

15 PRZYKŁY ZSTOSOWŃ Rail applications T-slot applications Plate applications rid applications 15
