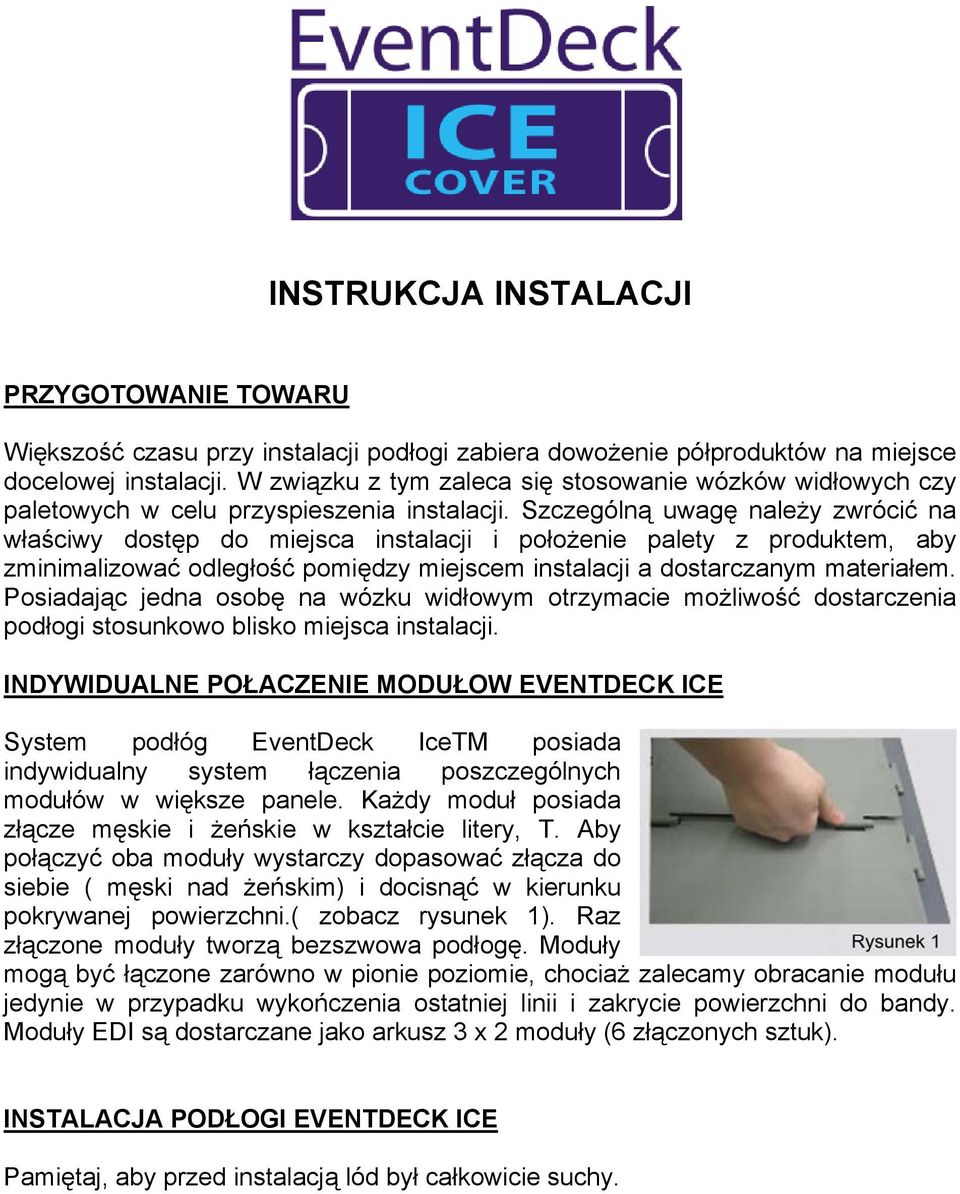

1 INSTRUKCJA INSTALACJI PRZYGOTOWANIE TOWARU Większość czasu przy instalacji podłogi zabiera dowożenie półproduktów na miejsce docelowej instalacji. W związku z tym zaleca się stosowanie wózków widłowych czy paletowych w celu przyspieszenia instalacji. Szczególną uwagę należy zwrócić na właściwy dostęp do miejsca instalacji i położenie palety z produktem, aby zminimalizować odległość pomiędzy miejscem instalacji a dostarczanym materiałem. Posiadając jedna osobę na wózku widłowym otrzymacie możliwość dostarczenia podłogi stosunkowo blisko miejsca instalacji. INDYWIDUALNE POŁACZENIE MODUŁOW EVENTDECK ICE System podłóg EventDeck IceTM posiada indywidualny system łączenia poszczególnych modułów w większe panele. Każdy moduł posiada złącze męskie i żeńskie w kształcie litery, T. Aby połączyć oba moduły wystarczy dopasować złącza do siebie ( męski nad żeńskim) i docisnąć w kierunku pokrywanej powierzchni.( zobacz rysunek 1). Raz złączone moduły tworzą bezszwowa podłogę. Moduły mogą być łączone zarówno w pionie poziomie, chociaż zalecamy obracanie modułu jedynie w przypadku wykończenia ostatniej linii i zakrycie powierzchni do bandy. Moduły EDI są dostarczane jako arkusz 3 x 2 moduły (6 złączonych sztuk). INSTALACJA PODŁOGI EVENTDECK ICE Pamiętaj, aby przed instalacją lód był całkowicie suchy.

Szczególną uwagę należy zwrócić na właściwy dostęp do miejsca instalacji i położenie palety z produktem, aby zminimalizować odległość pomiędzy miejscem instalacji a dostarczanym materiałem.

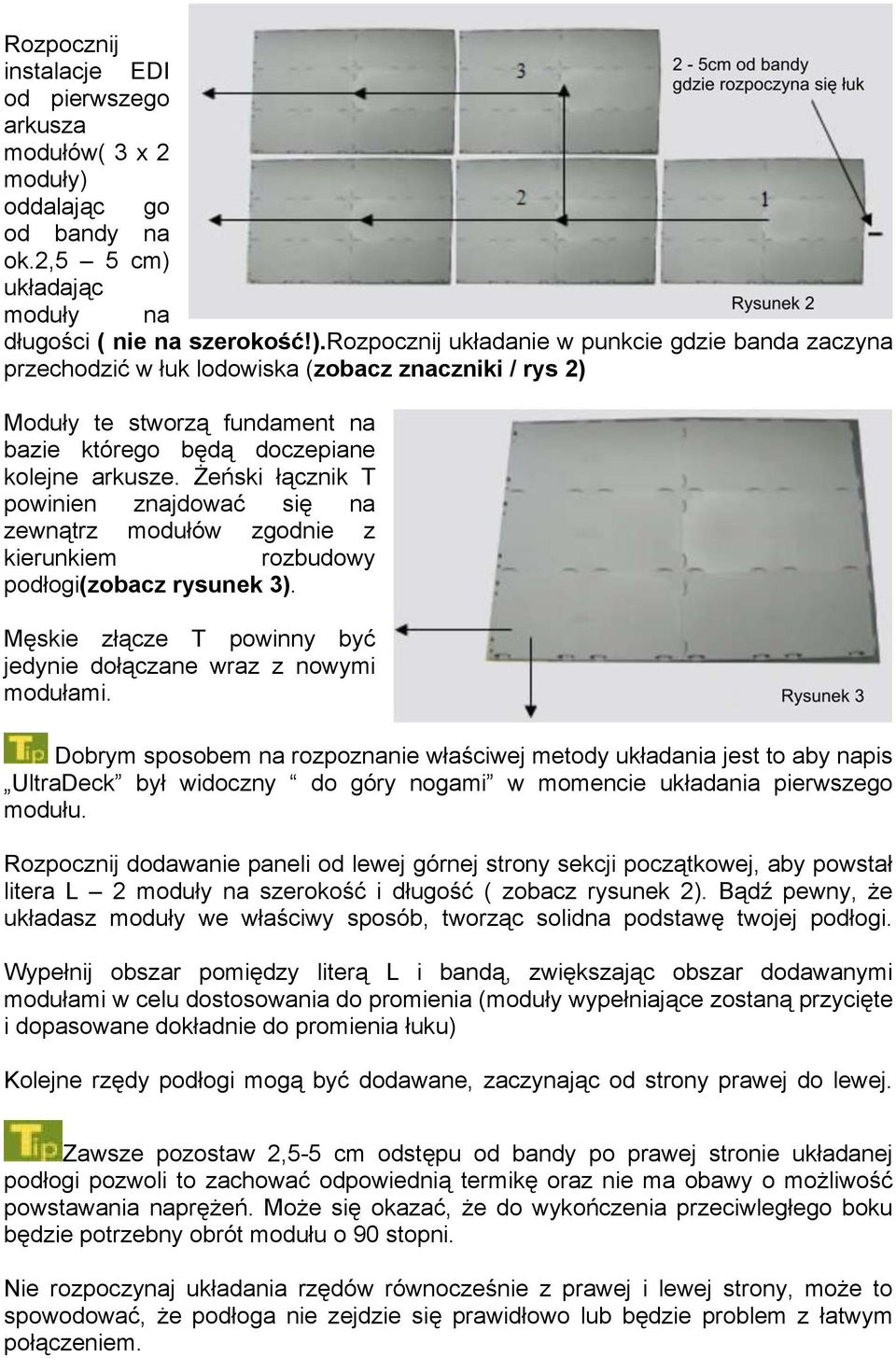

2 Rozpocznij instalacje EDI od pierwszego arkusza modułów( 3 x 2 moduły) oddalając go od bandy na ok.2,5 5 cm) układając moduły na długości ( nie na szerokość!).rozpocznij układanie w punkcie gdzie banda zaczyna przechodzić w łuk lodowiska (zobacz znaczniki / rys 2) Moduły te stworzą fundament na bazie którego będą doczepiane kolejne arkusze. Żeński łącznik T powinien znajdować się na zewnątrz modułów zgodnie z kierunkiem rozbudowy podłogi(zobacz rysunek 3). Męskie złącze T powinny być jedynie dołączane wraz z nowymi modułami. Dobrym sposobem na rozpoznanie właściwej metody układania jest to aby napis UltraDeck był widoczny do góry nogami w momencie układania pierwszego modułu. Rozpocznij dodawanie paneli od lewej górnej strony sekcji początkowej, aby powstał litera L 2 moduły na szerokość i długość ( zobacz rysunek 2). Bądź pewny, że układasz moduły we właściwy sposób, tworząc solidna podstawę twojej podłogi. Wypełnij obszar pomiędzy literą L i bandą, zwiększając obszar dodawanymi modułami w celu dostosowania do promienia (moduły wypełniające zostaną przycięte i dopasowane dokładnie do promienia łuku) Kolejne rzędy podłogi mogą być dodawane, zaczynając od strony prawej do lewej. Zawsze pozostaw 2,5-5 cm odstępu od bandy po prawej stronie układanej podłogi pozwoli to zachować odpowiednią termikę oraz nie ma obawy o możliwość powstawania naprężeń. Może się okazać, że do wykończenia przeciwległego boku będzie potrzebny obrót modułu o 90 stopni. Nie rozpoczynaj układania rzędów równocześnie z prawej i lewej strony, może to spowodować, że podłoga nie zejdzie się prawidłowo lub będzie problem z łatwym połączeniem.

układając moduły na długości ( nie na szerokość!).

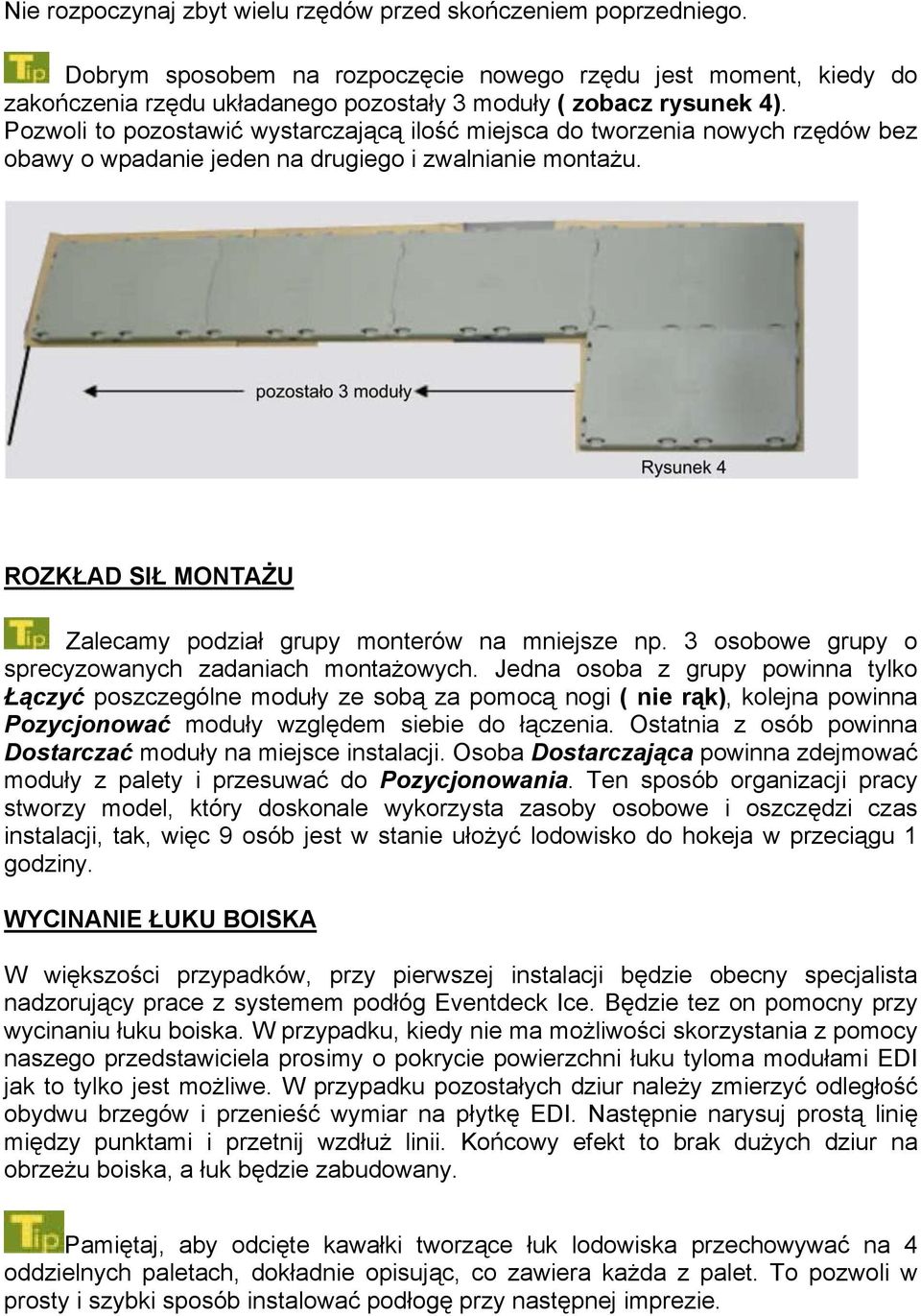

3 Nie rozpoczynaj zbyt wielu rzędów przed skończeniem poprzedniego. Dobrym sposobem na rozpoczęcie nowego rzędu jest moment, kiedy do zakończenia rzędu układanego pozostały 3 moduły ( zobacz rysunek 4). Pozwoli to pozostawić wystarczającą ilość miejsca do tworzenia nowych rzędów bez obawy o wpadanie jeden na drugiego i zwalnianie montażu. ROZKŁAD SIŁ MONTAŻU Zalecamy podział grupy monterów na mniejsze np. 3 osobowe grupy o sprecyzowanych zadaniach montażowych. Jedna osoba z grupy powinna tylko Łączyć poszczególne moduły ze sobą za pomocą nogi ( nie rąk), kolejna powinna Pozycjonować moduły względem siebie do łączenia. Ostatnia z osób powinna Dostarczać moduły na miejsce instalacji. Osoba Dostarczająca powinna zdejmować moduły z palety i przesuwać do Pozycjonowania. Ten sposób organizacji pracy stworzy model, który doskonale wykorzysta zasoby osobowe i oszczędzi czas instalacji, tak, więc 9 osób jest w stanie ułożyć lodowisko do hokeja w przeciągu 1 godziny. WYCINANIE ŁUKU BOISKA W większości przypadków, przy pierwszej instalacji będzie obecny specjalista nadzorujący prace z systemem podłóg Eventdeck Ice. Będzie tez on pomocny przy wycinaniu łuku boiska. W przypadku, kiedy nie ma możliwości skorzystania z pomocy naszego przedstawiciela prosimy o pokrycie powierzchni łuku tyloma modułami EDI jak to tylko jest możliwe. W przypadku pozostałych dziur należy zmierzyć odległość obydwu brzegów i przenieść wymiar na płytkę EDI. Następnie narysuj prostą linię między punktami i przetnij wzdłuż linii. Końcowy efekt to brak dużych dziur na obrzeżu boiska, a łuk będzie zabudowany. Pamiętaj, aby odcięte kawałki tworzące łuk lodowiska przechowywać na 4 oddzielnych paletach, dokładnie opisując, co zawiera każda z palet. To pozwoli w prosty i szybki sposób instalować podłogę przy następnej imprezie.

ROZKŁAD SIŁ MONTAŻU Zalecamy podział grupy monterów na mniejsze np. 3 osobowe grupy o sprecyzowanych zadaniach montażowych.

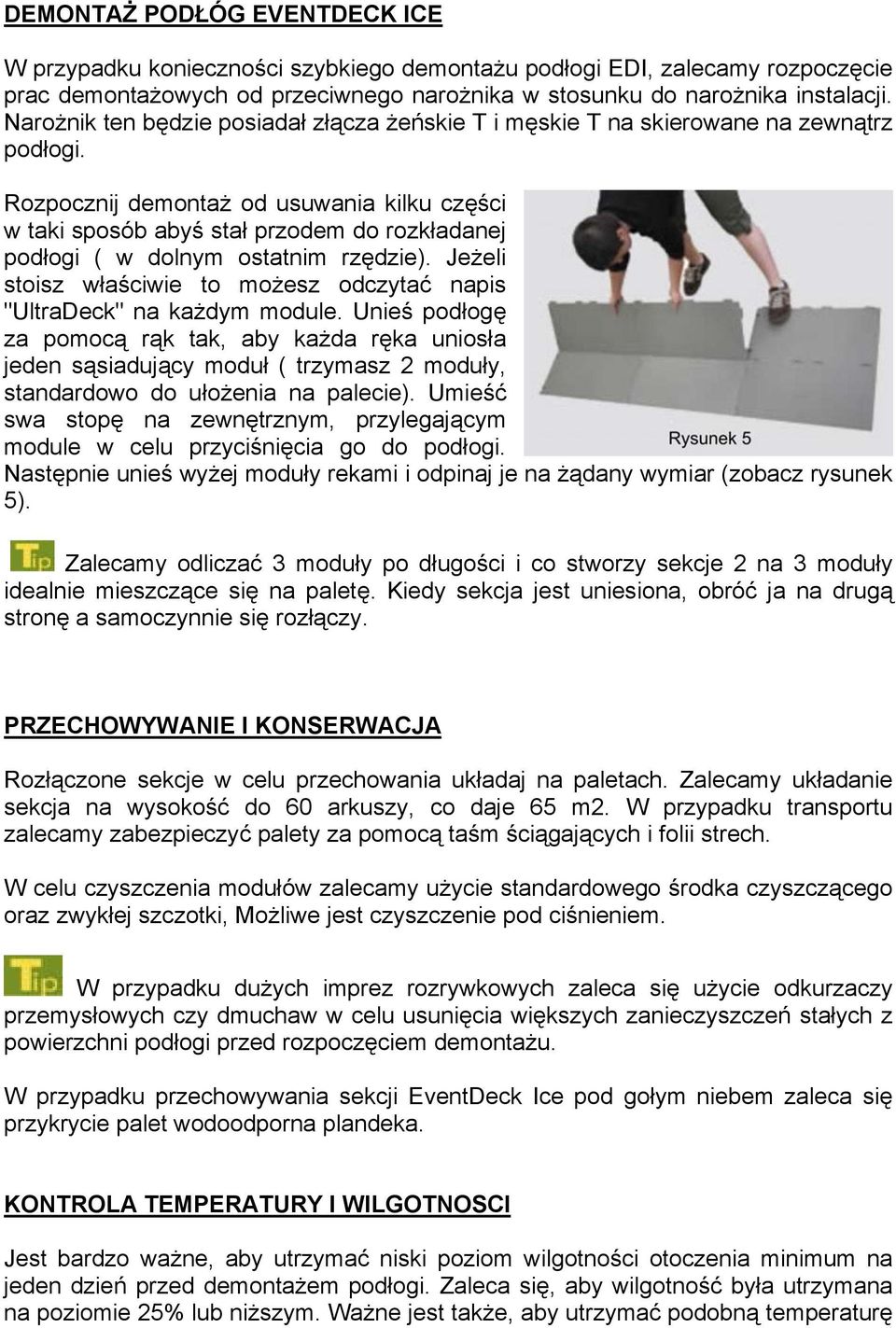

4 DEMONTAŻ PODŁÓG EVENTDECK ICE W przypadku konieczności szybkiego demontażu podłogi EDI, zalecamy rozpoczęcie prac demontażowych od przeciwnego narożnika w stosunku do narożnika instalacji. Narożnik ten będzie posiadał złącza żeńskie T i męskie T na skierowane na zewnątrz podłogi. Rozpocznij demontaż od usuwania kilku części w taki sposób abyś stał przodem do rozkładanej podłogi ( w dolnym ostatnim rzędzie). Jeżeli stoisz właściwie to możesz odczytać napis "UltraDeck" na każdym module. Unieś podłogę za pomocą rąk tak, aby każda ręka uniosła jeden sąsiadujący moduł ( trzymasz 2 moduły, standardowo do ułożenia na palecie). Umieść swa stopę na zewnętrznym, przylegającym module w celu przyciśnięcia go do podłogi. Następnie unieś wyżej moduły rekami i odpinaj je na żądany wymiar (zobacz rysunek 5). Zalecamy odliczać 3 moduły po długości i co stworzy sekcje 2 na 3 moduły idealnie mieszczące się na paletę. Kiedy sekcja jest uniesiona, obróć ja na drugą stronę a samoczynnie się rozłączy. PRZECHOWYWANIE I KONSERWACJA Rozłączone sekcje w celu przechowania układaj na paletach. Zalecamy układanie sekcja na wysokość do 60 arkuszy, co daje 65 m2. W przypadku transportu zalecamy zabezpieczyć palety za pomocą taśm ściągających i folii strech. W celu czyszczenia modułów zalecamy użycie standardowego środka czyszczącego oraz zwykłej szczotki, Możliwe jest czyszczenie pod ciśnieniem. W przypadku dużych imprez rozrywkowych zaleca się użycie odkurzaczy przemysłowych czy dmuchaw w celu usunięcia większych zanieczyszczeń stałych z powierzchni podłogi przed rozpoczęciem demontażu. W przypadku przechowywania sekcji EventDeck Ice pod gołym niebem zaleca się przykrycie palet wodoodporna plandeka. KONTROLA TEMPERATURY I WILGOTNOSCI Jest bardzo ważne, aby utrzymać niski poziom wilgotności otoczenia minimum na jeden dzień przed demontażem podłogi. Zaleca się, aby wilgotność była utrzymana na poziomie 25% lub niższym. Ważne jest także, aby utrzymać podobną temperaturę

Rozpocznij demontaż od usuwania kilku części w taki sposób abyś stał przodem do rozkładanej podłogi ( w dolnym ostatnim rzędzie).

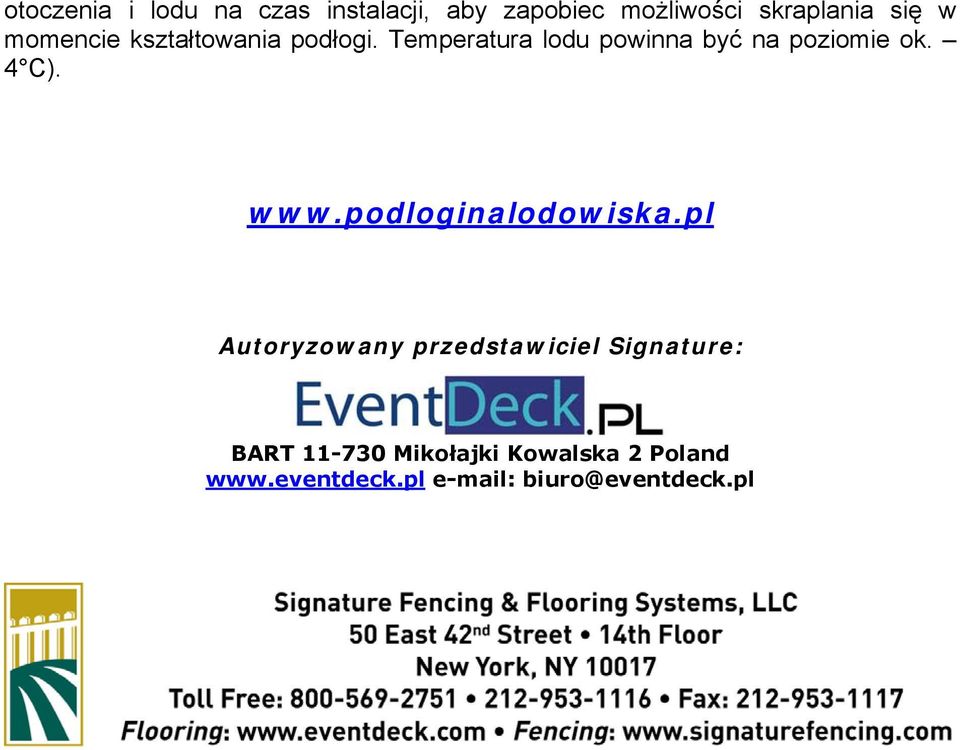

5 otoczenia i lodu na czas instalacji, aby zapobiec możliwości skraplania się w momencie kształtowania podłogi. Temperatura lodu powinna być na poziomie ok. 4 C). Autoryzowany przedstawiciel Signature: BART Mikołajki Kowalska 2 Poland
