1 HSK Data Ltd. Sp. z o.o. jest czo³owym polskim producentem urz¹dzeñ ochrony przeciwprzepiêciowej. Od lat produkuje powszechnie stosowane w Polsce i Europie przed³u acze filtruj¹ce acar-axon. Znana jest równie jako najwiêkszy polski producent systemów automatycznej identyfikacji. Produkty takie jak System Rejestracji Czasu Pracy czy zamki lockdata to najpopularniejsze tego rodzaju systemy w Polsce, które dziêki swej elastycznoœci i niezawodnoœci znalaz³y zastosowanie w ponad 2500 firmach w kraju i zagranic¹. Potwierdzeniem wysokiej jakoœci produktów i us³ug oferowanych przez HSK Data jest przyznanie w 1998 certyfikatu ISO HSK Data zatrudnia dzisiaj blisko 100 osób w swojej siedzibie g³ównej w Krakowie, w Biurze Handlowym w Warszawie i Zak³adzie Atarex. Nasi wysokokwalifikowani pracownicy zatrudnieni w Dziale Handlowym, Dziale Projektowania Elektroniki, Dziale Projektowania Informatyki, Dziale Produkcji czy w Dzia³ach Serwisu i Wdro eñ s¹ do Pañstwa dyspozycji, s³u ¹c wszelk¹ pomoc¹ przy rozwi¹zywaniu Pañstwa problemów. Ochrona przeciwprzepiêciowa przewodowych sieci komputerowych Ethernet Prawie ca³a powierzchnia naszej planety pokryta jest siatk¹ po³¹czeñ elektrycznych: oprócz sieci energoelektrycznych w szybkim tempie rozrastaj¹ siê sieci teleinformatyczne. Wszystkie sieci przewodowe nara one s¹ na oddzia³ywanie przepiêæ elektrycznych, mog¹cych byæ efektem dzia³ania si³ przyrody, jak i skutkiem ubocznym rozwoju techniki. Najwiêksze zagro enie pochodzi od naturalnych wy³adowañ atmosferycznych, gdy wartoœci szczytowe pr¹du piorunowego mog¹ dochodziæ do 100 ka. Pr¹d impulsowy o tak wielkiej wartoœci indukuje potê ne przepiêcia w sieciach nawet w odleg³oœci kilkuset metrów od miejsca uderzenia pioruna. Niemniej groÿne w skutkach bywaj¹ efekty przepiêæ ³¹czeniowych wystêpuj¹cych w instalacjach elektrycznych. Kolejnym czêsto wystêpuj¹cym, a rzadko uœwiadamianym Ÿród³em przepiêæ elektrycznych jest elektryzowanie siê izolowanych napowietrznych linii teletransmisyjnych, powodowane przez tarcie powietrza w czasie wietrznej i suchej pogody, zw³aszcza podczas mrozów. Polska znajduje siê w strefie œredniego i wysokiego zagro enia wy³adowaniami atmosferycznymi. Najbardziej nara one jest po³udnie Polski, a zw³aszcza okolice podgórskie i górskie. Firma HSK DATA Sp. z o.o., dostarczaj¹ca od ponad 20 lat urz¹dzenia do ochrony przeciwprzepiêciowej przeznaczone dla sprzêtu biurowego, RTV i gospodarstwa domowego (popularne marki ACAR i s¹ w³asnoœci¹ firmy HSK DATA) oferuje kompletne systemy zabezpieczeñ przeznaczone do ochrony sieci komputerowych Ethernet a tak e systemów wideomonitoringu, bazuj¹cych na kamerach IP. HSK Data Ltd. Sp. z o.o., Kraków, ul. E. Godlewskiego 22 tel , fax ; info@hsk.com.pl; Firma posiada system zarz¹dzania jakoœci¹ spe³niaj¹cy wymagania normy ISO 9001:2008 i potwierdzony certyfikatem nr wydanym przez DEKRA Certification. EN ISO 9001:2008 CERTYFIKAT nr

2 Ochrona przeciwprzepiêciowa przewodowych Multi NetProtector RACK 24 Multi NetProtector RACK 24 OCHRONA 24 KANA ÓW Przyk³ad instalacji PRZY CZE INTERNETOWE WAN Multi NetProtector RACK 24 jest przeznaczony do ochrony przeciwprzepiêciowej urz¹dzeñ do³¹czonych do sieci Ethernet 10/100/1000 Mb/s. Zastosowane w torze Ethernet szybkie elementy pó³przewodnikowe eliminuj¹ skutki przepiêæ miêdzy liniami ka dej pary przewodów, a energia przepiêæ odprowadzana jest do uziemienia za poœrednictwem przewodu ochronnego PE. Multi NetProtector RACK 24 przeznaczony jest do zabudowy w szafie 19-calowej. Dane techniczne ka dego toru wejœcie/wyjœcie: Un=20V Uc=25V przeciwprzepiêciowego (linia linia) Up 600V przeciwprzepiêciowego Nominalny pr¹d wy³adowczy (linia linia) Nominalny pr¹d wy³adowczy Maksymalny pr¹d wy³adowczy (linia linia) Maksymalny pr¹d wy³adowczy Chronione pary przewodów 1-2, 3-6, 4-5, 7-8 Iloœæ kana³ów (490)x85x44mm 1,5kg 2 3

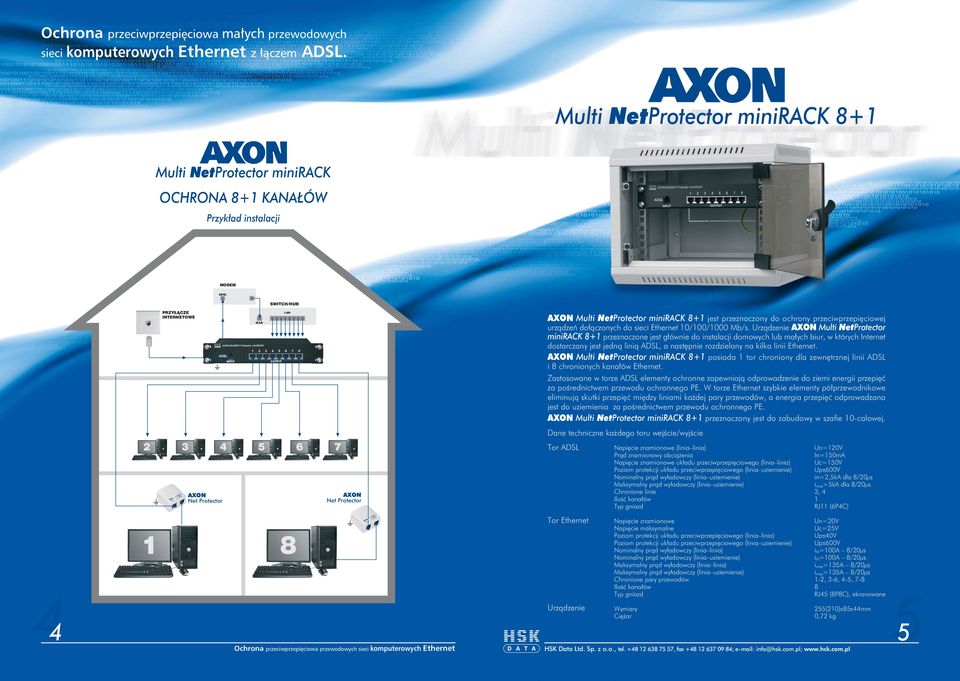

3 Ochrona przeciwprzepiêciowa ma³ych przewodowych sieci komputerowych Ethernet z ³¹czem ADSL. Multi NetProtector minirack 8+1 Multi NetProtector minirack OCHRONA 8+1 KANA ÓW Przyk³ad instalacji MODEM ADSL 1 PRZY CZE INTERNETOWE WAN Multi NetProtector minirack 8+1 jest przeznaczony do ochrony przeciwprzepiêciowej urz¹dzeñ do³¹czonych do sieci Ethernet 10/100/1000 Mb/s. Urz¹dzenie Multi NetProtector minirack 8+1 przeznaczone jest g³ównie do instalacji domowych lub ma³ych biur, w których Internet dostarczany jest jedn¹ lini¹ ADSL, a nastêpnie rozdzielany na kilka linii Ethernet. Multi NetProtector minirack 8+1 posiada 1 tor chroniony dla zewnêtrznej linii ADSL i 8 chronionych kana³ów Ethernet. Zastosowane w torze ADSL elementy ochronne zapewniaj¹ odprowadzenie do ziemi energii przepiêæ za poœrednictwem przewodu ochronnego PE. W torze Ethernet szybkie elementy pó³przewodnikowe eliminuj¹ skutki przepiêæ miêdzy liniami ka dej pary przewodów, a energia przepiêæ odprowadzana jest do uziemienia za poœrednictwem przewodu ochronnego PE. Multi NetProtector minirack 8+1 przeznaczony jest do zabudowy w szafie 10-calowej. Dane techniczne ka dego toru wejœcie/wyjœcie Tor ADSL Tor Ethernet Urz¹dzenie (linia linia) Un=120V Pr¹d znamionowy obci¹ enia In=150mA uk³adu przeciwprzepiêciowego (linia linia) Uc=150V przeciwprzepiêciowego Up 600V Nominalny pr¹d wy³adowczy in=2,5ka dla 8/20µs Maksymalny pr¹d wy³adowczy i max =5kA dla 8/20µs Chronione linie 3, 4 Iloœæ kana³ów 1 RJ11 (6P4C) Un=20V Uc=25V przeciwprzepiêciowego (linia linia) przeciwprzepiêciowego Up 600V Nominalny pr¹d wy³adowczy (linia linia) Nominalny pr¹d wy³adowczy Maksymalny pr¹d wy³adowczy (linia linia) Maksymalny pr¹d wy³adowczy Chronione pary przewodów 1-2, 3-6, 4-5, 7-8 Iloœæ kana³ów 8 RJ45 (8P8C), ekranowane 255(210)x85x44mm 0,72 kg

4 Ochrona przeciwprzepiêciowa ma³ych przewodowych Multi NetProtector 8 Multi NetProtector 8 OCHRONA 8 KANA ÓW Przyk³ad instalacji PRZY CZE INTERNETOWE WAN Multi NetProtector 8 jest przeznaczony do ochrony przeciwprzepiêciowej urz¹dzeñ do³¹czonych do sieci Ethernet 10/100/1000 Mb/s. Zastosowane w torze Ethernet szybkie elementy pó³przewodnikowe eliminuj¹ skutki przepiêæ miêdzy liniami ka dej pary przewodów, a energia przepiêæ odprowadzana jest do uziemienia za poœrednictwem przewodu ochronnego PE. Multi NetProtector 8 posiada 4 otwory monta owe. Dane techniczne ka dego toru wejœcie/wyjœcie: Un=20V Uc=25V przeciwprzepiêciowego (linia linia) Up 600V przeciwprzepiêciowego Nominalny pr¹d wy³adowczy (linia linia) Nominalny pr¹d wy³adowczy Maksymalny pr¹d wy³adowczy (linia linia) Maksymalny pr¹d wy³adowczy Chronione pary przewodów 1-2, 3-6, 4-5, 7-8 Iloœæ kana³ów 8 162x90x37mm 0,5kg

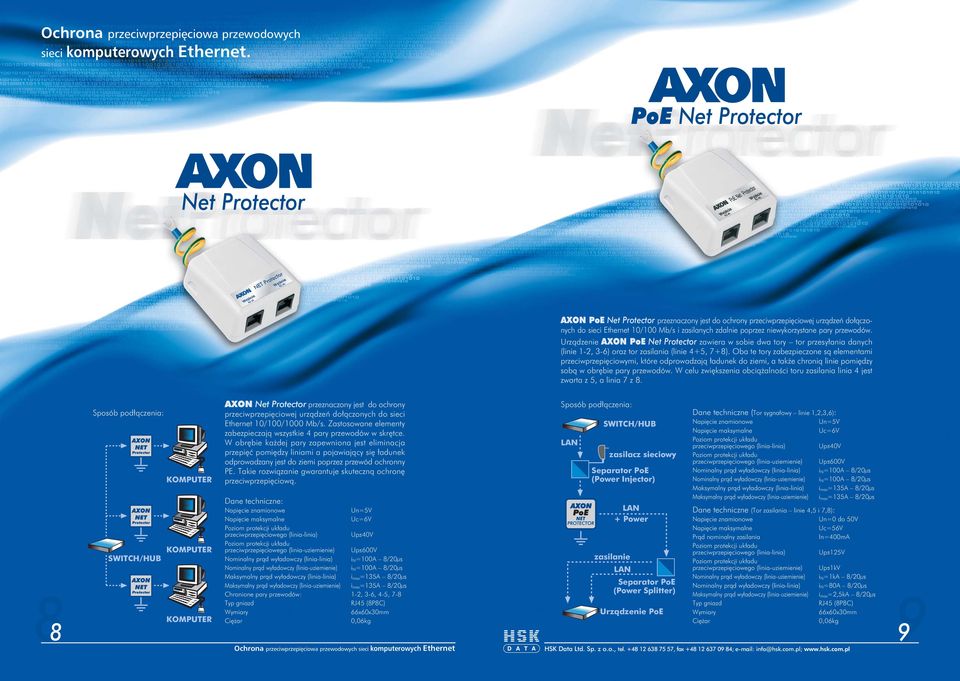

5 Ochrona przeciwprzepiêciowa przewodowych PoE PoE przeznaczony jest do ochrony przeciwprzepiêciowej urz¹dzeñ do³¹czonych do sieci Ethernet 10/100 Mb/s i zasilanych zdalnie poprzez niewykorzystane pary przewodów. Urz¹dzenie PoE zawiera w sobie dwa tory tor przesy³ania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4+5, 7+8). Oba te tory zabezpieczone s¹ elementami przeciwprzepiêciowymi, które odprowadzaj¹ ³adunek do ziemi, a tak e chroni¹ linie pomiêdzy sob¹ w obrêbie pary przewodów. W celu zwiêkszenia obci¹ alnoœci toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8. Sposób pod³¹czenia: NET Protector NET Protector NET Protector przeznaczony jest do ochrony przeciwprzepiêciowej urz¹dzeñ do³¹czonych do sieci Ethernet 10/100/1000 Mb/s. Zastosowane elementy zabezpieczaj¹ wszystkie 4 pary przewodów w skrêtce. W obrêbie ka dej pary zapewniona jest eliminacja przepiêæ pomiêdzy liniami a pojawiaj¹cy siê ³adunek odprowadzany jest do ziemi poprzez przewód ochronny PE. Takie rozwi¹zanie gwarantuje skuteczn¹ ochronê przeciwprzepiêciow¹. Dane techniczne: Un=5V Uc=6V przeciwprzepiêciowego (linia-linia) przeciwprzepiêciowego (linia-uziemienie) Up 600V Nominalny pr¹d wy³adowczy (linia-linia) Nominalny pr¹d wy³adowczy (linia-uziemienie) Maksymalny pr¹d wy³adowczy (linia-linia) Maksymalny pr¹d wy³adowczy (linia-uziemienie) Chronione pary przewodów: 1-2, 3-6, 4-5, 7-8 RJ45 (8P8C) 66x60x30mm 0,06kg Sposób pod³¹czenia: PoE zasilacz sieciowy Separator PoE (Power Injector) zasilanie + Power Separator PoE (Power Splitter) Urz¹dzenie PoE Dane techniczne (Tor sygna³owy linie 1,2,3,6): Un=5V Uc=6V przeciwprzepiêciowego (linia-linia) przeciwprzepiêciowego (linia-uziemienie) Up 600V Nominalny pr¹d wy³adowczy (linia-linia) Nominalny pr¹d wy³adowczy (linia-uziemienie) Maksymalny pr¹d wy³adowczy (linia-linia) Maksymalny pr¹d wy³adowczy (linia-uziemienie) Dane techniczne (Tor zasilania linie 4,5 i 7,8): Un=0 do 50V Uc=56V Pr¹d nominalny zasilania In=400mA przeciwprzepiêciowego (linia-linia) Up 125V przeciwprzepiêciowego (linia-uziemienie) Up 1kV Nominalny pr¹d wy³adowczy (linia-uziemienie) i N =1kA 8/20µs Nominalny pr¹d wy³adowczy (linia-linia) i N =80A 8/20µs Maksymalny pr¹d wy³adowczy (linia-uziemienie) i max =2,5kA 8/20µs RJ45 (8P8C) 66x60x30mm 0,06kg 8 9

6 Ochrona przeciwprzepiêciowa przewodowych 808PE AIR SWITCH LINIA NAPOWIETRZNA ZALECANY ZALECANY przeznaczony jest do ochrony przeciwprzepiêciowej urz¹dzeñ do³¹czonych do sieci Ethernet 10/100/1000 Mb/s. Zastosowane elementy zabezpieczaj¹ wszystkie 4 pary przewodów w skrêtce. W obrêbie ka dej pary zapewniona jest eliminacja przepiêæ pomiêdzy liniami, a pojawiaj¹cy siê ³adunek odprowadzany jest do ziemi poprzez przewód ochronny PE. Takie rozwi¹zanie gwarantuje skuteczn¹ ochronê przeciwprzepiêciow¹. Dane techniczne: Un=5V Uc=60V Up 1000V Nominalny pr¹d wy³adowczy i N =2,5kA 8/20µs Maksymalny pr¹d wy³adowczy i max =5kA 8/20µs Chronione pary przewodów: 1-2, 3-6, 4-5, 7-8 RJ45 (8P8C) 66x60x30mm 0,08kg acar 808PE posiada specjalnie zaprojektowany system ochrony przeciwprzepiêciowej o podwy szonej zdolnoœci absorpcji zak³óceñ, z odprowadzeniem energii przepiêæ do przewodu ochronnego. Dwutorowy uk³ad zabezpieczenia przeciwzwarciowego wykorzystuje szybkie bezpieczniki topikowe. Specjalne uchwyty pozwalaj¹ na monta urz¹dzenia jako modu³u 1,5U w szafach 19" zaœ 3 metrowy kabel zasilaj¹cy daje swobodê w wyborze miejsca monta u urz¹dzenia w szafie 19". Dane techniczne: Napiêcie nominalne urz¹dzenia Un=230V 50Hz Pr¹d nominalny urz¹dzenia SI N 10A Bezpieczniki 2 szt. 10A/250V Napiêcie nominalne uk³adu ogranicznika przepiêæ Uc=250V 50Hz Poziom protekcji Up 1,3kV (L/N; L,N/PE) Nominalny pr¹d wy³adowczy i N =4kA (L/N; L,N/PE) 8/20µs Maksymalny pr¹d wy³adowczy i max =10kA (L/N; L,N/PE) 8/20µs (typ 2) Wy³¹cznik dwutorowy wy³¹cznik podœwietlany Iloœæ gniazd sieciowych 8 gniazd dwubiegunowych ze stykiem ochronnym i blokadami 10-16A/250V D³ugoœæ przewodu zasilaj¹cego 3m Obudowa z tworzywa sztucznego samogasn¹cego 445x54x55mm 0,7kg
