1 AUTO-FORM Spółka z ograniczoną odpowiedzialnością i Wspólnik Sp.k. Instrukcja obsługi oraz montażu uchwytu defibrylatora ZOLL X-series Instrukcje należy przeczytać i zachować Lipiec 2016

pl OSTRZEŻENIA Komunikaty ostrzegawcze wskazują na potencjalne zagrożenia, których zignorowanie może prowadzić do uszkodzenia ciała, a nawet śmierci Obsługa przez nieprzeszkolonym personelem może

2 Wsparcie techniczne Obsługa klienta i wsparcie techniczne stanowi istotny element każdej oferty produktowej przez Auto-Form. W celu uzyskania wsparcia telefonicznego oraz korespondencji pisemnej należy przedstawić numer seryjny produktu serwis@autoform.pl OSTRZEŻENIA Komunikaty ostrzegawcze wskazują na potencjalne zagrożenia, których zignorowanie może prowadzić do uszkodzenia ciała, a nawet śmierci Obsługa przez nieprzeszkolonym personelem może prowadzić do uszkodzenia ciała własnego lub innych osób. Uchwyt obsługuje wyłącznie przeszkolony personel Niewłaściwe użytkowanie może spowodować uszkodzenie ciała. Uchwyt należy używać wyłącznie zgodnie z zalecanym przeznaczeniem Niewłaściwy lub niekompletny montaż może sprowadzić uszkodzenia ciała. Stosować wyłącznie uchwyty Auto-Form zaprojektowane dla lub do odpowiedniego urządzenia Niestosowanie zaleceń instrukcji może spowodować wyrwanie uchwytu podczas wypadku drogowego. Stosowanie niezgodnych części i niewłaściwe serwisowanie może prowadzić do uszkodzenia uchwytu lub ewentualnych obrażeń ciała. Stosować wyłącznie oryginalne lub zatwierdzone części zamienne Modyfikowanie konstrukcji może spowodować uszkodzenie ciała i wyposażenia. Mocowanie należy eksploatować wyłącznie w konfiguracji zalecanej przez Auto-Form Zastrzeżenia Numer seryjny. Umiejscowienie: tylna część uchwytu INSTRUKCJA UZYTKOWANIA W celu otrzymania dodatkowych egzemplarzy instrukcji kontaktować się z Działem Serwisu Auto-Form lub odwiedzić stronę Niniejszym instrukcja zawiera ogólne zalecenia dotyczące użytkowania i konserwacji omawianego produktu. Instrukcja nie określa wszystkich możliwych zaleceń. Użytkownik ponosi pełną odpowiedzialność za bezpieczne i właściwe użytkowanie wyposażenia. Informacje dotyczące bezpieczeństwa stanowią zalecenia pomocnicze. Wszelakie inne środki bezpieczeństwa podejmowane przez użytkownika powinny być zgodne z obowiązującymi przepisami. Zaleca się przeprowadzenie szkolenia z użytkowania uchwytu przed rozpoczęciem eksploatacji w rzeczywistych warunkach. Informacja o prawach własności intelektualnej Informacje ujawnione w niniejszej instrukcji stanowią własność Auto-Form Spółka z ograniczoną odpowiedzialnością i wspólnik Sp z o.o. i Wspólnik Sp.K.. Auto-Form zastrzega sobie wszelkie prawa dotyczące projektowania, wyposażania, produkcji, kopiowania, sprzedaży oraz wszystkich przedstawionych artykułów z wyłączeniem praw wyraźnie przekazanych innej stronie lub przypadków, których klauzula nie ma zastosowania ze względu na odniesienie do części należących do poddostawców *dodatkowe wyposażenie 2

3 SPIS TREŚCI 1.Opis uchwytu Opis Kompatybilność Przed rozpoczęciem eksploatacji Specyfikacja ogólna Elementy uchwytu Montaż adaptera uchwytu Montaż uchwytu defibrylatora Obsługa uchwytu defibrylatora.8 3

1 OPIS UCHWYTU 1.1 Opis 1.2 Kompatybilność Uchwyt Thor X-series (w skrócie uchwyt) służy do mocowanie Defibrylatora ZOLL X-series w przedziale medycznym.

4 1 OPIS UCHWYTU 1.1 Opis 1.2 Kompatybilność Uchwyt Thor X-series (w skrócie uchwyt) służy do mocowanie Defibrylatora ZOLL X-series w przedziale medycznym. Urządzenie jest przeznaczone do profesjonalnego użytku przez służby medyczno-ratownicze. Uchwyt Thor X-series jest kompatybilny tylko z defibrylatorem ZOLL X-series. 1.3 Przed rozpoczęciem eksploatacji 1.4 Specyfikacja ogólna Personel, który będzie obsługiwał uchwyt defibratora powinien dokładnie zapoznać się z niniejszą instrukcja oraz instrukcją defibratora. Uchwyt powinien być instalowany przez przeszkolony personel. Wartości specyfikacji ogólnej są zaokrąglone do najbliższej liczby całkowitej. W celu otrzymania dodatkowych informacji należy kontaktować się z Działem Serwisu Auto-Form pod numerem telefonu serwis@autoform.pl Spółka zastrzega sobie prawo do wprowadzania zmian do specyfikacji bez uprzedniego powiadomienia 4

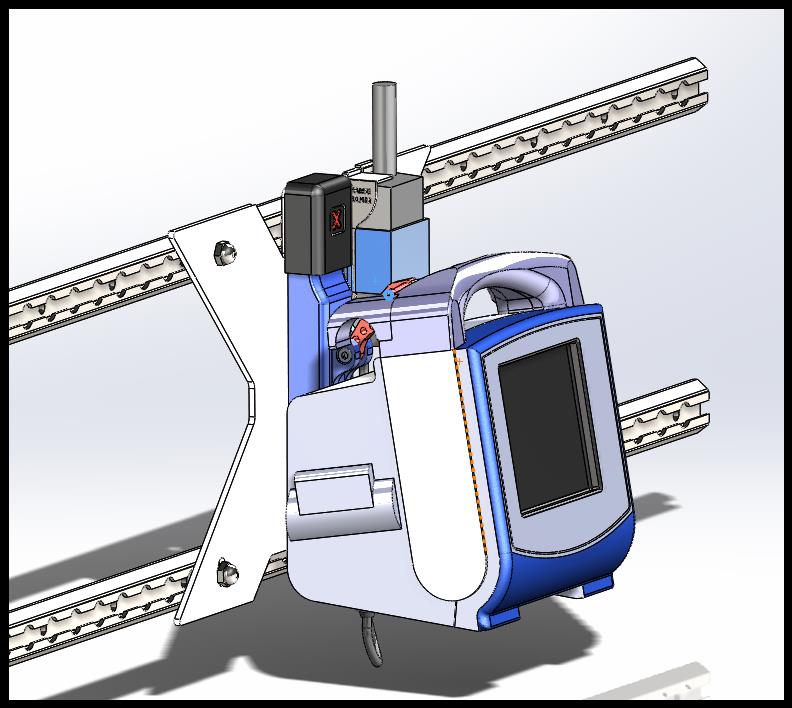

5 1.5 Elementy uchwytu Płyta główna umożliwiająca montaż Adapter defibrylatora ZOLL X-serie Uchwyt Ładowarki* 5

6 2. MONTAŻ ADAPTERA Adapter montowany w tylnej części defibrylatora Adapter montowany w tylnej części defibrylatora 4 śruby M4x20 - calowa Użyj klucza typu Imbus 3 6

przygotowane śruby Do prawej górnej strony należy dołożyć uchwyt

7 3. MONTAŻ UCHWYTU DEFIBLYRATORA Zastosuj śruby z łbem kwadratowym M10 2 -sztuki na Szynę Razem 4 sztuki Załóż uchwyt defibrylatora na przygotowane śruby Do prawej górnej strony należy dołożyć uchwyt ładowarki* Przykręć uchwyt nakrętką kołpakową M10 z siłą równa 26,1 Nm Klucz 17 7

8 4. OBSŁUGA UCHWYTU DEFIBLYRATORA Zakładanie defibrylatora Krok 1 Włóż w gniazdo Krok 2 Dopchnij do uchwytu Zatrzask automatycznie zabezpieczy defibrylator 8

9 Defibrylator jest zabezpieczony po zatrzaśnięciu Defibrylator jest zabezpieczony i gotowy do transportu 9

10 Zdejmowanie defibrylatora Krok 1 W celu zwolnienia defibrylatora naciśnij w dół uchwyt Defibrator opadnie i jest gotowy do wyciągnięcia 10
