finishing top coat wierzchnia powłoka wykańczająca primer primer chemical treatment obróbka chemiczna hot dip galvanization cynkowanie ogniowe

Transkrypt

1 primer primer finishing top coat wierzchnia powłoka wykańczająca chemical treatment obróbka chemiczna hot dip galvanization cynkowanie ogniowe primer or back coat primer lub obustronnie lakierowana chemical treatment obróbka chemiczna cold rolled steel stal walcowana na zimno hot dip galvanization cynkowanie ogniowe 64 Marcegaglia

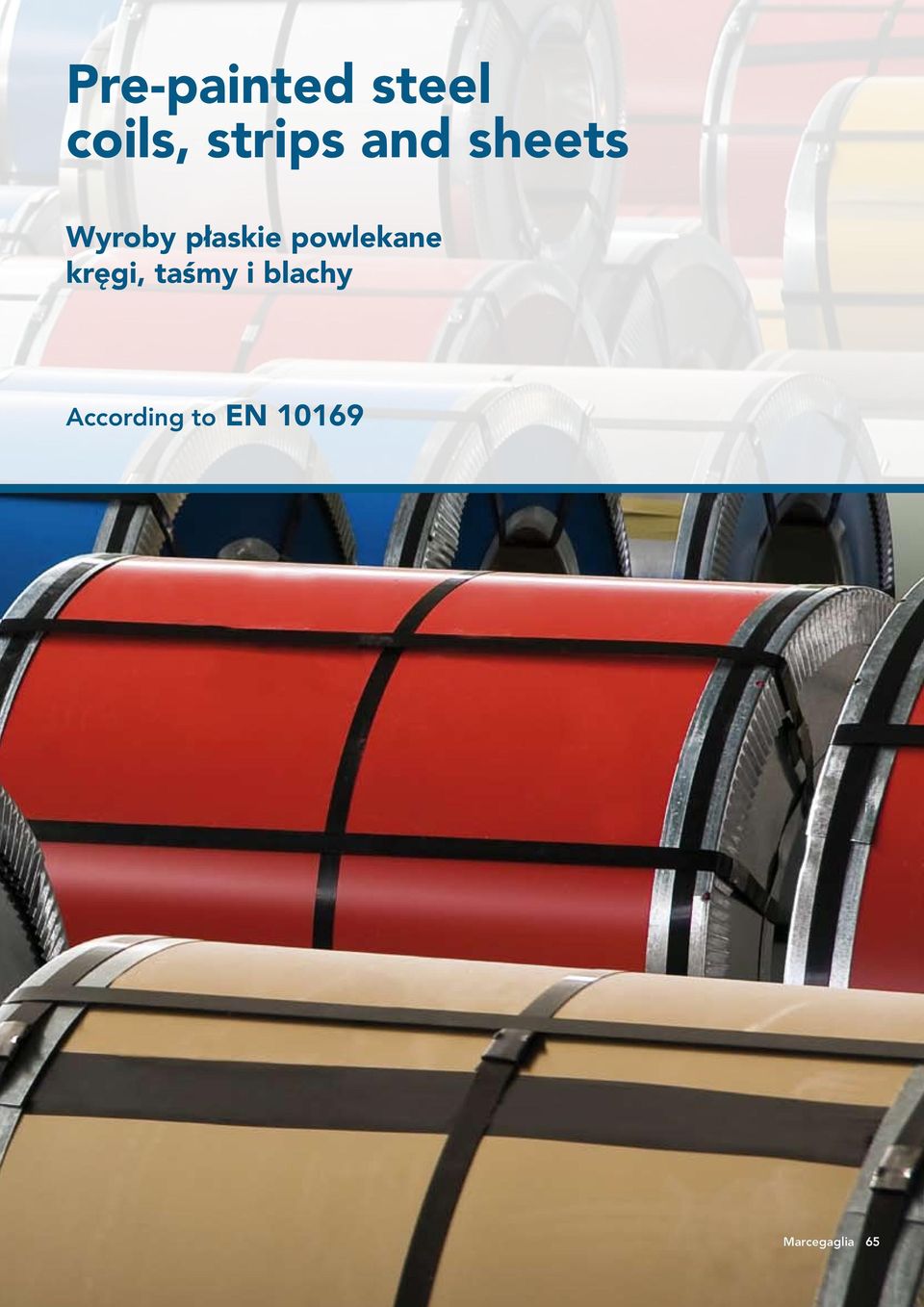

2 Pre-painted steel coils, strips and sheets Wyroby płaskie powlekane kręgi, taśmy i blachy ccording to EN Marcegaglia 65

3 Typical applications Przykłady zastosowań Steel for industrial applications Stal do zastosowań przemysłowych Steel for household appliances Stal do sprzętu gospodarstwa domowego Steel for the construction industry Stal przeznaczona dla budownictwa 66 Marcegaglia

4 Steel for automotive applications Stal stosowana w motoryzacji Steel for packaging Stal do produkcji opakowań mong its state-of-the art steel processing lines, the Ravenna plant hosts the coil pre-painting units dedicated to the organic coating of carbon steel materials. Thanks to major investments in the sector, the manufacturing capacity of Marcegaglia pre-painted coils and sheets has increased twofold. Zakład metalurgiczny w Rawennie posiadający nowoczesne linie produkcyjne, posiada techniczne możliwości powlekania taśm stalowych powłokami organicznymi. Dzięki znaczącym inwestycjom grupy Marcegaglia, nastąpiło podwojenie zdolności produkcyjnych w zakresie powlekania taśm i blach stalowych. Marcegaglia 67

5 Standard painting systems Główne systemy powlekania System System RESIN RNGE Typy żywicy THICKNESS TOP PRIMER m Grubość powłok TopPrimer SIDE Krawędź NTI-CORROSION PRIMER Warstwa antykorozyjna - primer FINISHING FILM folia wykańczająca SUPPORT Materiał bazowy MP1 side 515 strona 515 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy Galvanized Z100 ocynkowany Z100 MP3 MP5 modified / polyurethane modyfikowane/ poliuretany side 520 Strona 520 side 5/7 strona 5/7 side 520 strona 520 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy epoxy-polyurethane back coat back coat epoksypoliuretanowy super o wysokim łańcuchu molekularnym Galvanized Z140 ocynkowany Z140 Galvanized Z200 ocynkowany Z200 MP10 fluoro-carbon fluorowęglany side 520 strona 520 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy polyvinylidenfluoride fluorek winylidenu Galvanized Z275 ocynkowany Z275 MP10 S fluoro-carbon fluorowęglany side 1520 strona 1520 side 157 strona 157 polyvinylidenfluoride fluorek winylidenu epoxy-polyurethane back coat back coat epoksypoliuretanowy Galvanized Z275 ocynkowany Z275 MP3HF high flexibility o wysokiej elastyczności side 520 strona 520 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy Galvanized Z140 ocynkowany Z140 MP4 / polyamide / poliamidy side 520 strona 520 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy -polyamide -poliamid Galvanized ocynkowany MP4U polyurethane/ polyamide poliuretany/ poliamidy side 520 strona 520 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy polyurethane-polyamide poliuretano-poliamid Galvanized Z200 ocynkowany Z200 MP4U S polyurethane/ polyamide poliuretany/ poliamidy side 1520 strona 1520 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy polyurethane-polyamide poliuretano-poliamid Galvanized Z200 ocynkowany Z200 MP20 polyurethane/ polyamide poliuretany/ poliamidy side 3030 strona 3030 side 5/7 strona 5/7 polyurethane primer primer poliuretany epoxy-polyurethane back coat back coat epoksypoliuretanowy polyurethane-polyamide poliuretano-poliamid Galvanized Z275 ocynkowany Z275 MPS200 plastisol plastisol side 7200 strona 7200 side 5/7 strona 5/7 acrylic primer primer akrylowy epoxy-polyurethane back coat back coat epoksypoliuretanowy polyvinyl chloride polivinilcloruro Galvanized Z275 ocynkowany Z275 M2P1 serie F side 515 strona 515 side 515 strona 515 Cold-rolled, annealed Walcowanie na zimno, wyżarzanie statyczne M2P3 side 520 strona 520 side 520 strona 520 Galvanized Z140 ocynkowany Z Marcegaglia

6 PPLICTION NOTES Uwagi i przykłady zastosowania uilding sector (interiors). Low chemical resistance requirements. Demi-gloss resins only. udownictwo (zastosowamnie wewnętrzne). Niska odporność chemiczna. System przewiduje jedynie lakiery poliestrowe półbłyszczące. uilding sector (insulating panels, trapezoidal corrugated sheets). udownictwo (płyty warstwowe, blachy trapezowe). Up o n re q u e s t, a customized c o m b in a t i on o f g a l v a n i z e d m a t e r i a l s a n d p a in t in g c y c l e s c a n b e a r r a n g e d on both sides Na życzenie, m o ż n a u z g o d n i ć k o m b i n a c j ę u n i k al n ą m at e r i ał u c y n k o wa n e g o i c y k l i la k i e ro wa n i a po obydwu stronach uilding sector (insulating panels, trapezoidal corrugated sheets). Increased workability, duration, chemical resistance. udownictwo (płyty warstwowe, blacha trapezowa). Ulepszone właściwości związane z wydajnością, wytrzymałością, odpornością chemiczną. Walls at sight, roofing, insulating panels for installation in high pollution / high UV radiation areas. Ściany, pokrycia dachowe, płyty warstwowe do instalowania w środowiskach o wysokim stopniu zanieczyszczenia i nasłonecznienia. Walls at sight, roofing, insulating panels for installation in high pollution / high UV radiation areas. Very high chemical resistance. Ściany, pokrycia dachowe, płyty warstwowe do instalowania w środowiskach o wysokim stopniu zanieczyszczenia i nasłonecznienia. ardzo wysoka odporność chemiczna. Profiles, frames, shutters. Suitable for deep drawing and hard bending, also on high thickness material. Produkcja profili, ram, zamków. Nadaje się do głębokich tłoczeń i mocnych gięć, także w dużych grubościach. uilding sector (insulating panels, trapezoidal corrugated sheets). Non-slip and wrinkled finish available. udownictwo (zastosowanie wewnętrzne). Niska odporność chemiczna. System przewiduje jedynie lakiery poliestrowe półbłyszczące. Polyurethane resins ensure better performances compared to MP4. Zastosowanie żywic poliuretanowych gwarantuje wyższą jakość w porównaniu do systemu MP4. Improved chemical resistance compared to MP4U. Ulepszona odporność chemiczna zgodnie z systemem MP4U. Ensures performances comparable with systems based on plastisol (chemical resistance) and PVDF (UV radiation resistance). Gwarantuje wartości analogiczne do systemów na bazie plastisolu (odporność chemiczna) i PVDF (odporność na działanie promieni słonecznych). Suitable for particularly aggressive environment, with low UV radiation. Odpowiedni w szczególnie agresywnych środowiskach, bez silnej emisji słońca. Cold rolled pre-painted on both sides for shelving and metal furniture. Walcowane na zimno, powlekane po obydwu stronach, do produkcji regałów i mebli metalowych. pplications of the MP3 system (building sector) with the specific request of full thickness painting on both sides. Zastosowanie systemu MP3 (budownictwo) ze szczególnym wymogiem lakierowania po obydwu stronach, przy pełnej grubości. Marcegaglia 69

7 Standard painting systems Główne systemy powlekania System System RESIN RNGE Typy żywicy THICKNESS TOP PRIMER m Grubość powłok TopPrimer SIDE Krawędź NTI-CORROSION PRIMER Warstwa antykorozyjna - primer FINISHING FILM folia wykańczająca SUPPORT Materiał bazowy M2P5 modified / polyurethane modyfikowane/ poliuretany side 520 strona 515 side 520 strona 520 super o wysokim łańcuchu molekularnym super o wysokim łańcuchu molekularnym Galvanized Z200 ocynkowany Z200 M2P10 fluoro-carbon fluorowęglany side 520 strona 520 side 520 strona 520 polyvinylidenfluoride fluorek winylidenu polyvinylidenfluoride fluorek winylidenu Galvanized Z275 ocynkowany Z275 M2PL side 515 strona 515 side 510 strona 510 Galvanized Z140 ocynkowany Z140 MPE seria Z side 520 strona 520 side 5/7 strona 5/7 epoxy-polyurethane back coat back coat epoksypoliuretanowy Galvanized Z100 ocynkowany Z100 MPE seria F MPC seria 1 MPC seria 2 / epoxy- / epoksy / epoxy- / epoksy side 520 strona 520 side 5/7 strona 5/7 side 15 strona 15 side 57 strona 57 side 510 strona 510 side 57 strona 57 epoxy-polyurethane back coat back coat epoksypoliuretanowy non-toxic back coat nietoksyczny back coat non-toxic back coat nietoksyczny back coat Cold-rolled, annealed Walcowanie na zimno, wyżarzanie statyczne Cold-rolled, annealed Walcowanie na zimno, wyżarzanie statyczne Cold-rolled, annealed Walcowanie na zimno, wyżarzanie statyczne MPC seria 3 / epoxy- / epoksy side 10 strona 10 side 10 strona 10 Cold-rolled, annealed Walcowanie na zimno, wyżarzanie statyczne MPC seria 4 / epoxy- / epoksy side 5/7 strona 5/7 side 5/7 strona 5/7 Cold-rolled, annealed Walcowanie na zimno, wyżarzanie statyczne MPC seria 4Z / epoxy- / epoksy side 5/7 strona 5/7 side 5/7 strona 5/7 Galvanized ocynkowany MPMG water based organic/ inorganic wodorozcieńczalna side 1 strona 1 side 1 strona 1 transparent organic-inorganic przezroczysty organiczny-nieorganiczny transparent organic-inorganic przezroczysty organiczny-nieorganiczny Cold-rolled M Walcowane na zimno M MPF polyurethane/ polyamide poliuretany/ poliamidy side 520 strona 520 side 5/7 strona 5/7 polyurethane-polyamide poliuretano-poliamid Galvanized ocynkowany Upon request, back coat 10 µ in "reverse" application with double-side finish (variant identified as "PLUS" near to the system name) Na życzenie można zastosować back coat 10 µ na "odwrotnej stronie", z wykończeniem dwustronnym (oznaczonym znakiem "PLUS" obok kodu systemu) 70 Marcegaglia

8 PPLICTION NOTES Uwagi i przykłady zastosowania pplications of the MP5 system (building sector, increased workability, duration, chemical resistance) with the specific request of full thickness painting on both sides. Zastosowanie systemu MP5 (budownictwo, ulepszone osiągi związane ze skrawalnością, trwałością, odpornością chemiczną) ze szczególnym wymogiem lakierowania po obydwu stronach, przy pełnej grubości. pplications of the MP10 system (building sector, installation in high pollution / high UV radiation areas) with the specific request of full thickness painting on both sides. Zastosowanie systemu MP10 (budownictwo, montowanie w środowiskach o wysokim stopniu zanieczyszczenia i nasłonecznienia) ze szczególnym wymogiem lakierowania po obydwu stronach, przy pełnej gruboości. Up o n re q u e s t, a customized c o m b in a t i on o f g a l v a n i z e d m a t e r i a l s a n d p a in t in g c y c l e s c a n b e a r r a n g e d on both sides Na życzenie, m o ż n a u z g o d n i ć k o m b i n a c j ę u n i k al n ą m at e r i ał u c y n k o wa n e g o i c y k l i la k i e ro wa n i a po obydwu stronach Painted finish on both sides. Suitable for flashings without particular chemical resistance requirements on side. Wykończenie lakierowane po obydwu stronach. Odpowiednie do prac blacharskich, bez specjalnych wymagań odnośnie do odporności chemicznej na stronie. High aesthetic proprerties, top level workability, good chemical resistance for applications in the household appliance sector. Wysoka estetyka, doskonała skrawalność, dobra odporność chemiczna, do stosowania w produkcji sprzętu gospodarstwa domowego. High aesthetic proprerties and top level workability in the household appliance sector. Wysoka estetyka i doskonała skrawalność do stosowania w produkcji sprzętu gospodarstwa domowego. Expressly developed for the manufacturing of drum packaging. The non-toxic back coat is designed for the inside. Opracowany wyłącznie do produkcji beczek. ack coat nietoksyczny jest przeznaczony do wnętrz zbiorników. Expressly developed for the manufacturing of drum packaging tops. The non-toxic back coat is designed for the inside. Opracowany wyłącznie do produkcji pokryw beczek. Nietoksyczny ack coat jest przeznaczony do wnętrz zbiorników. Developed for the shelving industry. Demi-gloss, gloss and matt resins expressly dedicated to the low thickness system. Opracowany do produkcji regałów metalowych. Istnieje możliwość zastosowania poliestrów półbłyszczących, błyszczących i matowych opracowanych specjalnie dla systemu o małej grubości. Developed for products suitable for subsequent painting or, with a specific primer to be agreed, for welding. Opracowany dla produktów przeznaczonych do następnego lakierowania lub specjalnym primerem do spawania. Developed for products suitable for subsequent painting or, in the household appliance sector, for the fabrication of internal details. Opracowany dla produktów przeznaczonych pod lakierowanie, w produkcji sprzętu gospodarstwa domowego. Expressly developed for the production of electric motor stators. Opracowany wyłącznie do produkcji stojanów do silników elektrycznych. Thanks to the addition of ceramic beads, the system ensures high flexibility and scratch resistance for the production of hard pressed and formed profiles with thickness up to 2 mm and hard bending. System, dzięki dodaniu mikroziaren ceramicznych, uzyskuje wysoką wytrzymałość na ścieranie i jest wykorzystywany do produkcji specjalnych profili tłoczonych do grubości 2 mm i ostrych gięć. Marcegaglia 71

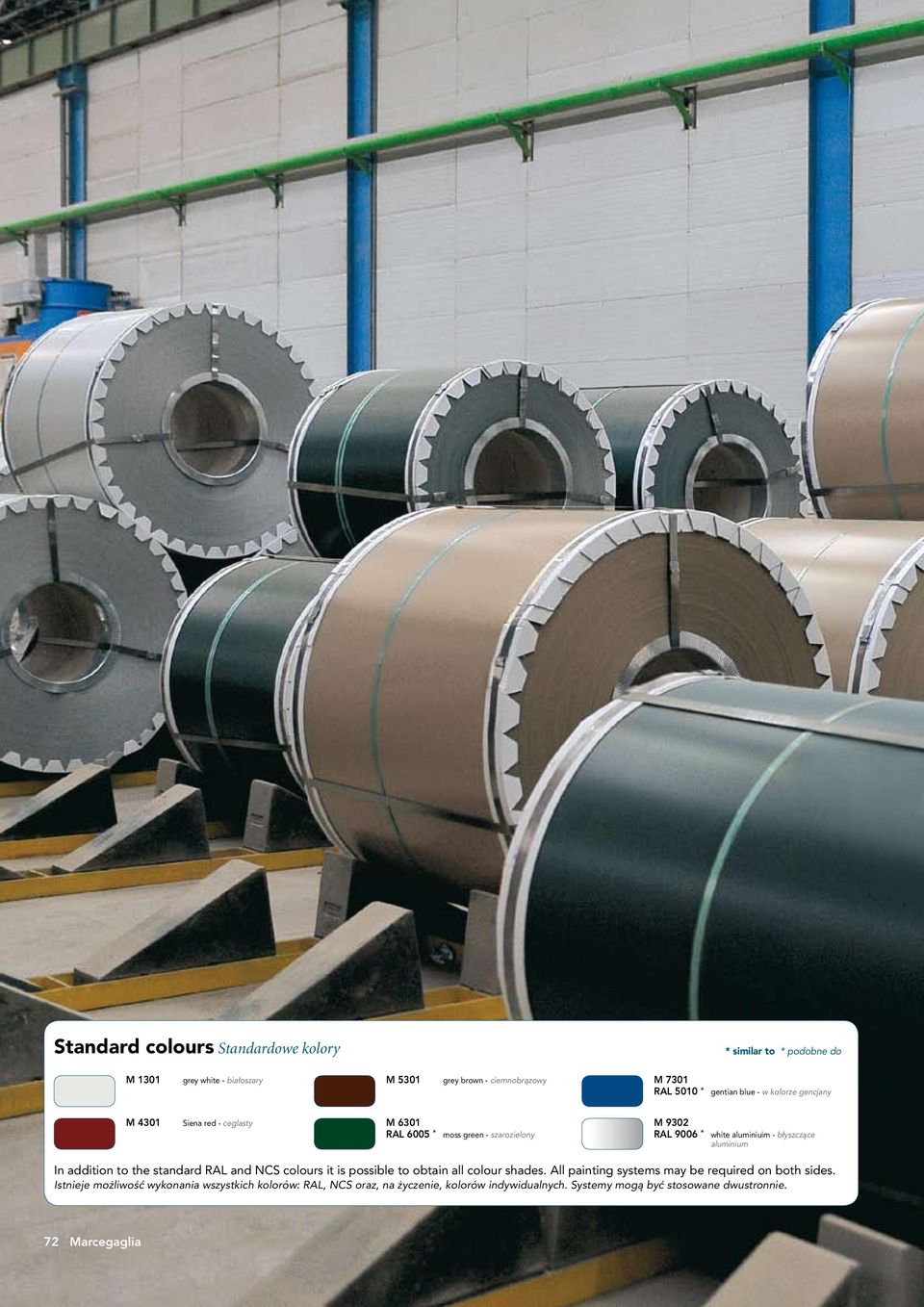

9 Standard colours Standardowe kolory * similar to * podobne do M 1301 grey white - białoszary M 5301 grey brown - ciemnobrązowy M 7301 RL 5010 * gentian blue - w kolorze gencjany M 4301 Siena red - ceglasty M 6301 RL 6005 * moss green - szarozielony M 9302 RL 9006 * white aluminiuim - błyszczące aluminium In addition to the standard RL and NCS colours it is possible to obtain all colour shades. ll painting systems may be required on both sides. Istnieje możliwość wykonania wszystkich kolorów: RL, NCS oraz, na życzenie, kolorów indywidualnych. Systemy mogą być stosowane dwustronnie. 72 Marcegaglia

10 Marcegaglia 73

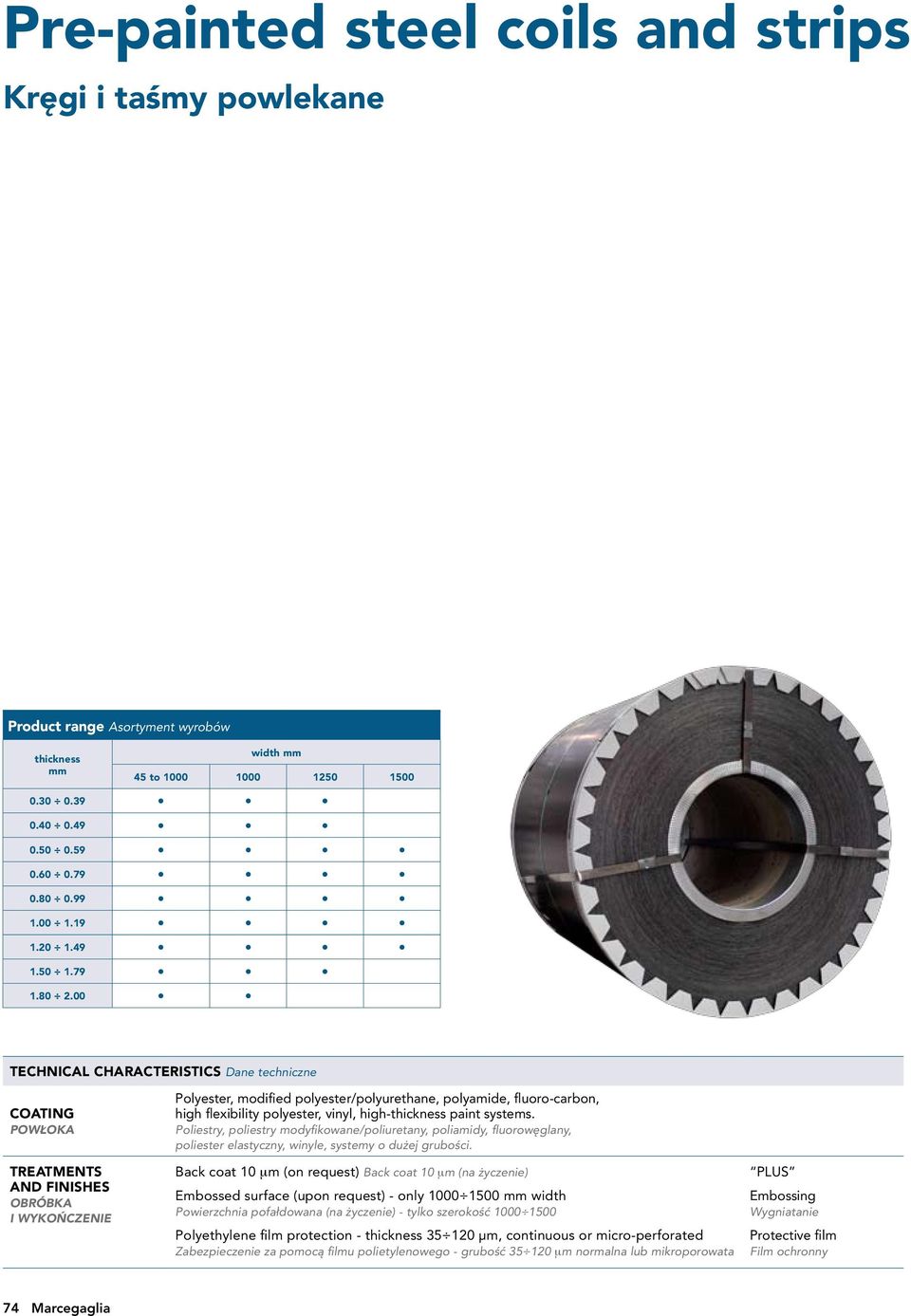

11 Pre-painted steel coils and strips Kręgi i taśmy powlekane Product range sortyment wyrobów thickness mm width mm 45 to TEChNICL CHRCTERISTICS Dane techniczne COTING Powłoka TRETMENTS ND FINISHES ORÓK I WYKOŃCZENIE Polyester, modified /polyurethane, polyamide, fluoro-carbon, high flexibility, vinyl, high-thickness paint systems. Poliestry, modyfikowane/poliuretany, poliamidy, fluorowęglany, poliester elastyczny, winyle, systemy o dużej grubości. ack coat 10 mm (on request) ack coat 10 mm (na życzenie) Embossed surface (upon request) - only mm width Powierzchnia pofałdowana (na życzenie) - tylko szerokość Polyethylene film protection - thickness µm, continuous or micro-perforated Zabezpieczenie za pomocą filmu polietylenowego - grubość mm normalna lub mikroporowata PLUS Embossing Wygniatanie Protective film Film ochronny 74 Marcegaglia

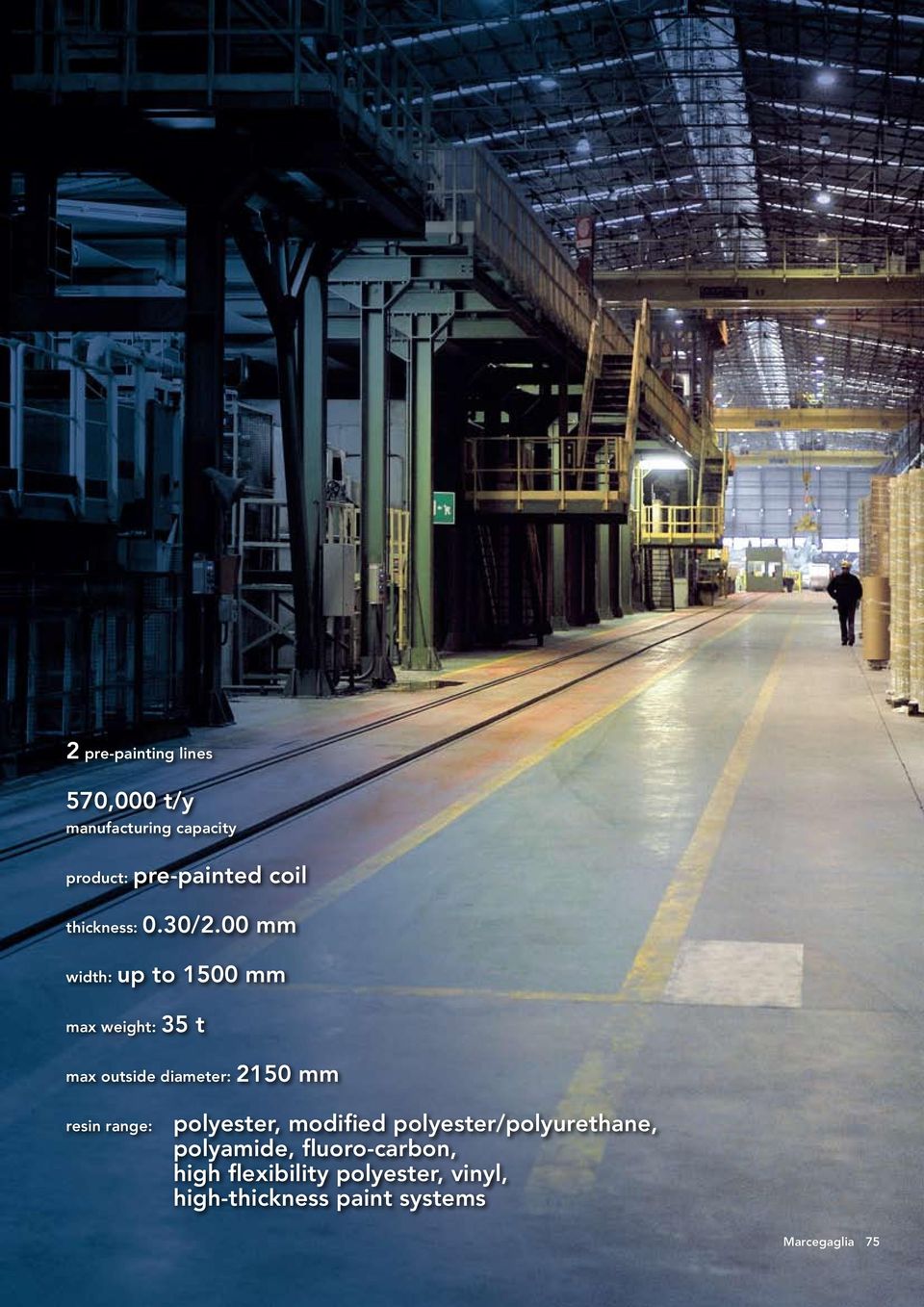

12 2 pre-painting lines 570,000 t/y manufacturing capacity product: pre-painted coil thickness: 0.30/2.00 mm width: up to 1500 mm max weight: 35 t max outside diameter: 2150 mm resin range:, modified /polyurethane, polyamide, fluoro-carbon, high flexibility, vinyl, high-thickness paint systems Marcegaglia 75

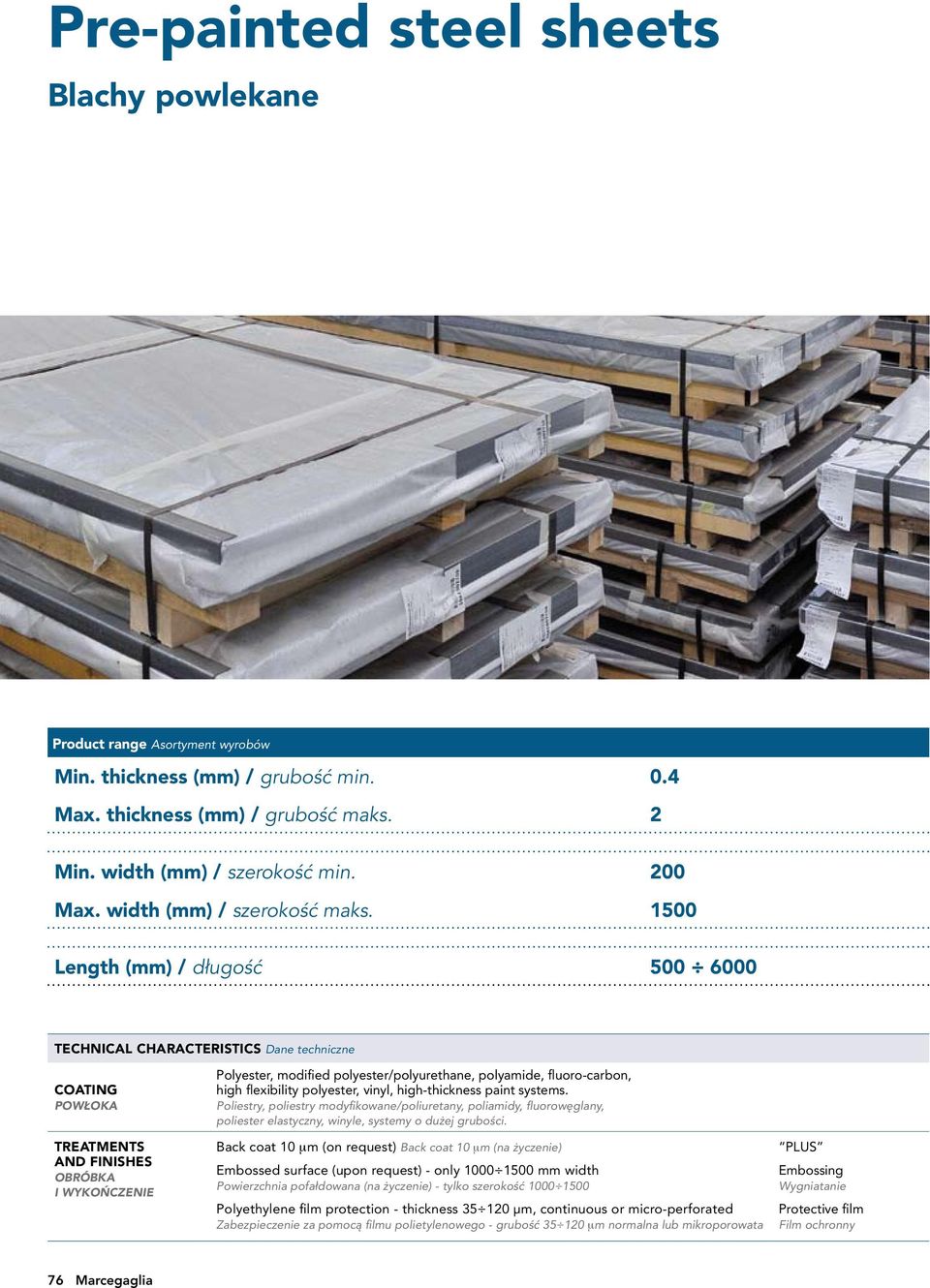

13 Pre-painted steel sheets lachy powlekane Product range sortyment wyrobów Min. thickness (mm) / grubość min. 0.4 Max. thickness (mm) / grubość maks. 2 Min. width (mm) / szerokość min. 200 Max. width (mm) / szerokość maks Length (mm) / długość TEChNICL CHRCTERISTICS Dane techniczne COTING Powłoka TRETMENTS ND FINISHES ORÓK I WYKOŃCZENIE Polyester, modified /polyurethane, polyamide, fluoro-carbon, high flexibility, vinyl, high-thickness paint systems. Poliestry, modyfikowane/poliuretany, poliamidy, fluorowęglany, poliester elastyczny, winyle, systemy o dużej grubości. ack coat 10 mm (on request) ack coat 10 mm (na życzenie) Embossed surface (upon request) - only mm width Powierzchnia pofałdowana (na życzenie) - tylko szerokość Polyethylene film protection - thickness µm, continuous or micro-perforated Zabezpieczenie za pomocą filmu polietylenowego - grubość mm normalna lub mikroporowata PLUS Embossing Wygniatanie Protective film Film ochronny 76 Marcegaglia

14 Marcegaglia 77

15 78 Marcegaglia

16 Standard packaging Przykłady standardowych opakowań No n -s t a n d a rd p a c k a g in g is developed a c c o rd in g to customer request Opa k o wa n i a s p e c j al n e są w y k o n y w a n e w o par c i u o u z g o d n i e n i a z k l i e n t e m PV1 - PV4 PV2 - PV5 PV3 - PV6 Circumferential plastic/metallic straps Taśma obwodowa plastikowa i/lub metalowa 17-mm radial straps 120 Taśmy stalowe radialne 17 mm o mm radial straps 120 Taśmy stalowe radialne 32 mm o 120 Internal metallic corner Metalowy kątownik wewnętrzny External cardboard corner Papierowy kątownik zewnętrzny External metal corner protection with 32-mm strap Metalowy kątownik zewnętrzny z taśmą 32 mm External metal sheet with two 32-mm straps Metalowa folia zewnętrzna z dwiema taśmami 32 mm Inner metal sheet Zewnętrzna folia metalowa Metallic side protection Pierścień kołowy metalowy Poly-coated paper Papier wzmocniony powlekany Cardboard inner protection Tekturowy rdzeń wewnętrzny PV1 - PV4 PV2 - PV5 PV3 - PV6 Marcegaglia 79

17 Standard packaging Przykłady standardowych opakowań N1 / C / M N2 / C / M N3 / N4 / N6 / N7 / N8 / N1 N2 N3 N4 N6 N7 N8 Eye-to-side Otwór, oś pozioma Eye-to-side cradle Siodło, oś pozioma Eye-to-sky pallet Paleta z nóżkami i osiami Wood pieces Opakowanie na 2 przekładkach Pallet 8x8 Paleta 8x8 20-mm spacers Przekładki 20 mm (1) (1) (1) 40-mm spacers Przekładki 40 mm 80-mm spacers Przekładki 80 mm Plastic protection for wood pieces Folia oddzielająca elementy drewniane Plastic film Film foliowy itumen and poly-coated paper Papier smołowany i powlekany (2) (2) (2) (3) (3) (4) (1) (3) (4) (1) (5) (2) (4) (5) (2) (C) (C) (6) (3) (5) (6) (3) Metal box Skrzynia metalowa (M) (M) 80 Marcegaglia

18 Standard packaging Przykłady standardowych opakowań L1/C L1T/C L2/C L2T/C L3/C L3T/C L5I/C/M L5IT/C/M Weight of standard packed unit Waga standardowej paczki < 5,00 t L1 L1C L1T L1TC L2 L2C L2T L2TC L3 L3C L3T L3TC L5I L5IC L5IM L5IT L5ITC L5ITM Cross straps Taśmy stalowe poprzeczne Longitudinal straps Taśmy stalowe wzdłużne Corner Kątownik Wood pieces elka stropowa podporowa Pallet Paleta Polyethylene raffia Zabezpieczenie z rafii polietylenowej Metal box Skrzynia metalowa Marcegaglia 81
