Przedstawicielstwo w Rzeczypospolitej Polskiej Warszawa, ul. Koszykowa 8/20 OOO MEMPEX TECHNOLOGIE BEZWYKOPOWE

Transkrypt

1 OOO MEMPEX TECHNOLOGIE BEZWYKOPOWE , Mińsk, Białoruś, ul. Rakovskaya 34 UNP , OKPO Przedstawicielstwo w Rzeczypospolitej Polskiej Warszawa, ul. Koszykowa 8/20 tel.: kom.: biuro@mempex.com 2016, ООО MEMPEX, 34, Ul. Rakovskaya, Mińsk

2 Od ponad 20 lat firma MEMPEX produkuje profesjonalne urządzenia do technik bezwykopowych. Jako producent urządzeń cieszymy się stabilną pozycją wśród firm budowlanych na rynkach większości krajów Europy Wschodniej. W naszym kraju prowadzimy także działalność doradczą w sferze wod-kan, a jako firma budowlana wykonujemy prace własnymi maszynami, wyłącznie metodą bezwykopową. Od kreta do wiertnicy sterowanej W 1994 r. wykonaliśmy pierwszą na Białorusi instalację rurociągu metodą bezwykopową przy pomocy kreta, a w 1996 r. dokonaliśmy pierwszej wymiany rury kanalizacyjnej metodą krakingu. Od tego czasu nieustannie rozwijamy własną myśl techniczną i konstruujemy nowe urządzenia, oferując firmom wykonawczym przemyślane rozwiązania konstrukcyjne, sprawdzone przez nas samych na placu budowy. Wśród użytkowników naszych urządzeń szczególne miejsce zajmują przedsiębiorstwa wodociągowe wielu miast Rosji, Białorusi i Kazachstanu, a także dziesiątki specjalistycznych przedsiębiorstw budowlanych stosujących technologie bezwykopowe, m.in. w Polsce, na Białorusi, w Rosji, na Ukrainie, w Kazachstanie, Uzbekistanie, Azerbejdżanie, oraz na Litwie i w Estonii. Dla użytkowników ponad 200 naszych urządzeń pozostajemy symbolem absolutnej niezawodności, profesjonalizmu i odpowiedzialnego podejścia do pracy. Wielofunkcyjność i modułowość Większość naszych urządzeń może być zastosowana zarówno do bezwykopowej instalacji nowych rurociągów, jak i do wymiany starych rurociągów metodą kruszenia. Opracowaliśmy także precyzyjne wiertnice ślimakowe z systemem nawigacji laserowej do instalacji rurociągów o niskim spadku. Poniższa tabela przedstawia zestawienie naszych urządzeń i ich podstawowe charakterystyki. model urządzenia Ø instalacja nowych rurociągów Ø zamiana starych rurociągów długość przecisku (maks.) siła pchania /uciągu nawigacja przecisku cechy wyróżniające UNB-20 do 160 mm do 160 mm 60 m 15/20 t radiolokacja UNB-40 do 315 mm do 315 mm 120 m 24/38 t radiolokacja MNB-50 do 350 mm do 350 mm 150 m 37/50 t radiolokacja MNB-125 do 500 mm do 600 mm 150 m 80/125 t radiolokacja MNBS-600 do 600 mm do 400 mm 80 m 100/83 t nawigacja laserowa + radiolokacja wiercenie z powierzchni terenu wiercenie z wykopu urządzenie przenośne o wysokiej mobilności mocniejsza, ale mniej mobilna wersja UNB-20 małe wymiary mieści się w studni Ø1500 mm integracja z szalunkiem modułowym OR-1.5 automatyczny układ podawania żerdzi wysoka dokładność przewiertu MNBL-70 do 400 mm do 400 mm 60 m 62/77 t nawigacja laserowa + radiolokacja wysoka dokładność przewiertu małe wymiary integracja z szalunkiem modułowym OR-1.5 ST-40 do Ø315 mm /40 t maszyna mieści się w studni 1000 mm przez właz 600 mm maszyna pracuje automatycznie bez obecności pracownika w studni

3 UNB-20 / Maszyna przeciskowa z nawigacją radiolokacyjną Lekka, przenośna maszyna do przecisków hydraulicznych. Maszyna zapewnia pełne sterowanie przewiertem dzięki systemowi nawigacji radiolokacyjnej. Maszyna UNB-20 to wielozadaniowe urządzenie przystosowane do pracy w trudno dostępnym terenie i w warunkach gęstej zabudowy miejskiej. instalacja rur o średnicy do 160 mm metodą bezwykopową na odcinkach do 60 m, zamiana rurociągów o średnicy do 160 mm metodą kruszenia. Główną zaletą maszyny UNB-20 jest jej mobilność. Cały zestaw składa się z łatwo demontowalnych modułów. Dwuosobowa brygada może w ciągu minut, bez użycia jakichkolwiek maszyn rozładunkowo-załadunkowych, zmontować urządzenie na placu budowy i rozpocząć pracę. Dzięki niewielkiej masie, maszyna UNB-20 może być przewożona pojazdem o niewielkiej ładowności. Nie ma konieczności wynajmu dźwigu czy koparki w celu zmontowania urządzenia na placu budowy. Jest to niewątpliwie zaleta maszyny, gdy instalacja rurociągów odbywa się w trudno dostępnych miejscach. Możemy śmiało polecić tę maszynę firmom budowlanym z dużym doświadczeniem i parkiem maszynowym, jak i małym firmom stawiającym pierwsze kroki w sferze technologii bezwykopowych. Cechy maszyny Prosta obsługa Niezawodność Wszechstronność Niewielkie wymiary Przystępna cena

4 UNB-40 / Maszyna przeciskowa z nawigacją radiolokacyjną Maszyna UNB-40 to cięższa i mocniejsza wersja maszyny UNB-20. Jest to maszyna przeciskowa pracująca w wykopie prostokątnym. Zwiększona siła pchania i uciągu umożliwia instalację rur o średnicy do 315 mm na odcinkach do 120 m. Maszyna także zapewnia możliwość kruszenia starych rurociągów o średnicy do 315 mm i zamiany ich na nowe o średnicy do 315 mm. Prosta konstrukcja umożliwia sprawny montaż i intuicyjną obsługę maszyny. Przemyślana, ergonomiczna konstrukcja. Połączenie wysokiej siły uciągu i mobilności.

5 MNB-50 / Maszyna przeciskowa sterowana Proste, wielofunkcyjne i niezawodne urządzenie przeciskowe o sile uciągu 50 ton. Urządzenie posiada zalety kreta (niewielkie wymiary i przystępna cena) i wiertnicy sterowanej, ponadto jest zintegrowane z prostokątnym boksem stalowym i systemem szalunków modułowych OR-1.5 do pracy na głębokości do 5,5 m. Dodatkowy osprzęt umożliwia zamocowanie maszyny w istniejącej studni betonowej o średnicy od 1500 mm. Urządzenie MNB-50 jest oferowane w zestawie z agregatem hydraulicznym wyposażonym w szybkozłącza do urządzenia przeciskowego, a także innych narzędzi hydraulicznych, takich jak młot hydrauliczny, zagęszczarka, urządzenia do cięcia i dokręcania. Instalacja rur o średnicy do 350 mm metodą bezwykopową na odcinkach do 150 m. Zamiana rurociągów o średnicy do 350 mm metodą kruszenia. Główną zaletą maszyny MNB-50 jest jej wielofunkcyjność. Minimalne wymiary wykopu, minimum ingerencji w zagospodarowaną przestrzeń. Dzięki temu maszyna MNB-50 jest niezastąpiona w warunkach gęstej zabudowy miejskiej. MNB-50 charakteryzuje się stabilną pracą przy silnych mrozach. Nasze maszyny są eksploatowane we wszystkich możliwych warunkach pogodowych przez klientów w Rosji, Kazachstanie, Polsce, Białorusi i Ukrainie. MNB-50 to najpopularniejszy model maszyny tej klasy dzięki połączeniu wysokich charakterystyk, przystępnej ceny i szerokiego spektrum zastosowań. Cechy maszyny Wszechstronność Prosta obsługa Niezawodność Niewielkie wymiary Przystępna cena

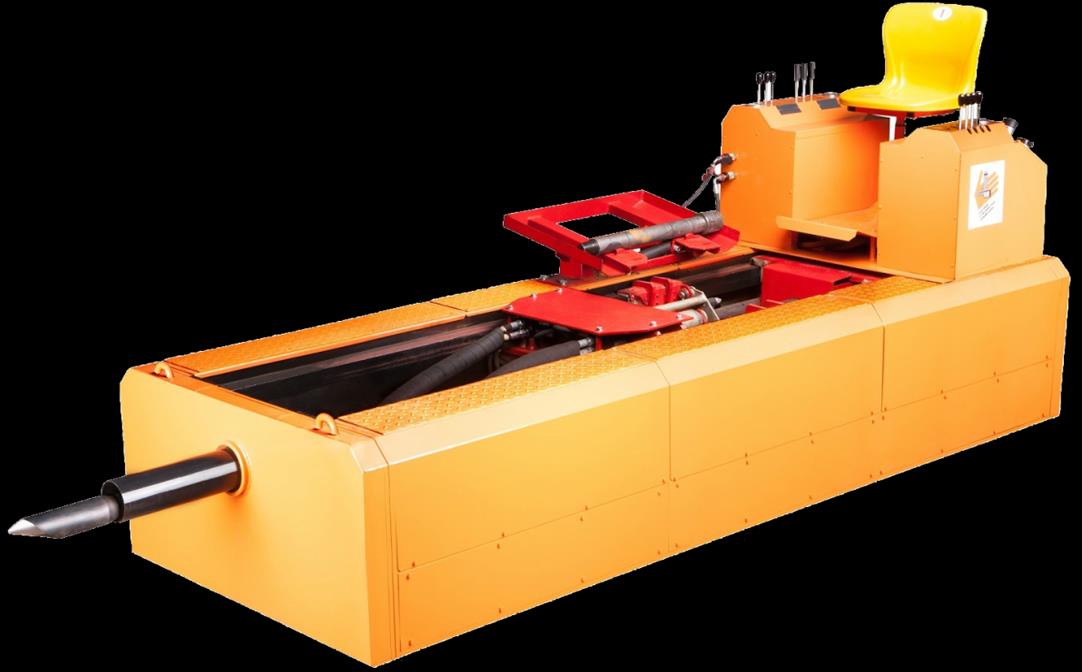

6 MNB-125 / Maszyna przeciskowa sterowana o sile uciągu 125 t Hydrauliczna maszyna przeciskowa z radiolokacyjnym systemem sterowania trajektorią przewiertu. Maszyna MNB-125 umożliwia wykonywanie przecisków i wciąganie rury o średnicy do 500 mm na odcinkach do 150 m. Maszyna także zapewnia możliwość kruszenia starych rurociągów o średnicy do 600 mm i zamiany ich na nowe. Ciężka maszyna MNB-125 jest przeznaczona do wykonywania zadań wymagających maksymalnej siły uciągu. MNB-125 sprawdza się przy wykonywaniu długich przecisków pod przeszkodami, zwłaszcza na dużej głębokości. Urządzenie stosowane jest to instalacji nowych rurociągów, jak i kruszenia i wymiany starych rur żeliwnych, stalowych, betonowych i kamionkowych. Układy hydrauliczne są zabudowane w udaroodpornej obudowie w celu zapewnienia maksymalnej wygody i bezpieczeństwa pracy maszyny. Automatyczny układ podawania żerdzi. Szalunek modułowy do pracy na głębokości do 4,5 m.

7 MNBS-600 / Wiertnica ślimakowa ze sterowaniem laserowym Wiertnica ślimakowa MNBS-600 została zaprojektowana do wykonywania dokładnych przewiertów podziemnych, m.in. w celu instalacji kanalizacji o grawitacyjnej. Nawigacja laserowa umożliwia wykonanie przewiertu i ułożenie rurociągu zgodnie z projektem. Wiertnica jest przeznaczona do pracy w wykopie i może być dostarczona wraz z szalunkiem przewiertowym - obudową służącą do zabezpieczenia wykopu przed osunięciem się gruntu, a także do zamocowania wiertnicy. Szalunek modułowy jest przystosowany do pracy na głębokości do 5 m. Wiercenie ślimakowe z kontrolą spadku i instalacją rur o średnicy do Ø600 mm. Krzywoliniowe przeciski sterowane z poszerzeniem otworu i wciąganiem rury o średnicy do 400 mm. Kruszenie starych rurociągów o średnicy do 400 mm i zamiana ich na nowe. Główną zaletą wiertnicy MNBS-600 jest wytrzymała, dobrze przemyślana konstrukcja umożliwiająca nie tylko pchanie rury przy wierceniu ślimakowym, ale też wciąganie rury z poszerzaczem lub kruszenie starej rury za pomocą specjalnego narzędzia umożliwiającego bezwykopową zamianę rurociągu. Rozkład naprężeń na maszynie zarówno podczas pchania, jak i wciągania rury jest równomierny, dzięki czemu maszyna nie przemieszcza się w wykopie, a jej praca jest wydajna i bezpieczna. Żerdzie z połączeniem gwintowanym mają wysoką wytrzymałość na rozciąganie i umożliwiają ciągnięcie poszerzacza lub głowicy krusząco-rozpierającej przy wymianie starych rurociągów. Jak większość naszych urządzeń, wiertnica ślimakowa może być dostarczona wraz z szalunkiem przewiertowym umożliwiającym szybki montaż maszyny w komorze i zabezpieczającym wykop przed osuwaniem się gruntu.

8 MNBL-70 / Wiertnica nowej generacji ze sterowaniem laserowym Nasza najnowsza maszyna zaprojektowana do wykonywania dokładnych przewiertów i przecisków z szalunku modułowego. Niewielkie wymiary wiertnicy umożliwiają zastosowanie jej wyjątkowo ciasnych warunkach i otwierają szereg nowych możliwości. Wiertnica MNBL-70 integruje się z naszym sprawdzonym systemem szalunków modułowych OR-1.5. Wykonywanie przecisków i przewiertów sterowanych z małych komór. Wiercenie ślimakowe z kontrolą spadku i instalacją rur o średnicy do Ø400 mm. Krzywoliniowe przeciski sterowane z poszerzeniem otworu i wciąganiem rury o średnicy do 400 mm. Kruszenie starych rurociągów o średnicy do 400 mm i zamiana ich na nowe. 1. Możliwość wykonania w pełni sterowanego przewiertu poziomego wraz z instalacją nowej rury o średnicy do 400 mm metodą wiercenia ślimakowego. 2. Możliwość wykonania w pełni sterowanego przecisku poziomego wraz z poszerzeniem otworu i wciągnięciem nowej rury o średnicy do 400 mm metodą zagęszczenia gruntu w strefie wokół otworu. Przy poszerzaniu otworu tą metodą grunt jest zagęszczany w strefie uplastycznienia gruntu wokół otworu bez stosowania płuczek wiertniczych i bez wynoszenia urobku. 3. Siła uciągu 80 ton umożliwia kruszenie starych rurociągów i zamiana ich na nowe metodą bezwykopową z możliwym powiększeniem średnicy o 1-2 dymensje do maks. Ø400 mm. 4. Naszą wiertnicą ślimakową można także wykonywać przeciski krzywoliniowa, - wówczas pracuje ona jak maszyna przeciskowa z zastosowaniem sprężystych żerdzi i systemu nawigacji radiolokacyjnej. Maksymalna średnica rury, jaką można zainstalować tą metodą wynosi 400 mm. 5. Wszystkie prace związane w instalacją bezwykopową są wykonywane bez konieczności stosowanie płuczek wiertniczych na bazie wody, bentonitu lub polimerów. 6. Nie ma konieczności stosowania dodatkowego sprzętu, takiego jak cysterna z wodą czy pompy o wysokiej mocy do odpompowywania nadmiaru płuczki. 7. Nasze wiertnice ślimakowe są wyposażone w nowoczesny system nawigacji laserowej umożliwiający dokładną kontrolę spadku.

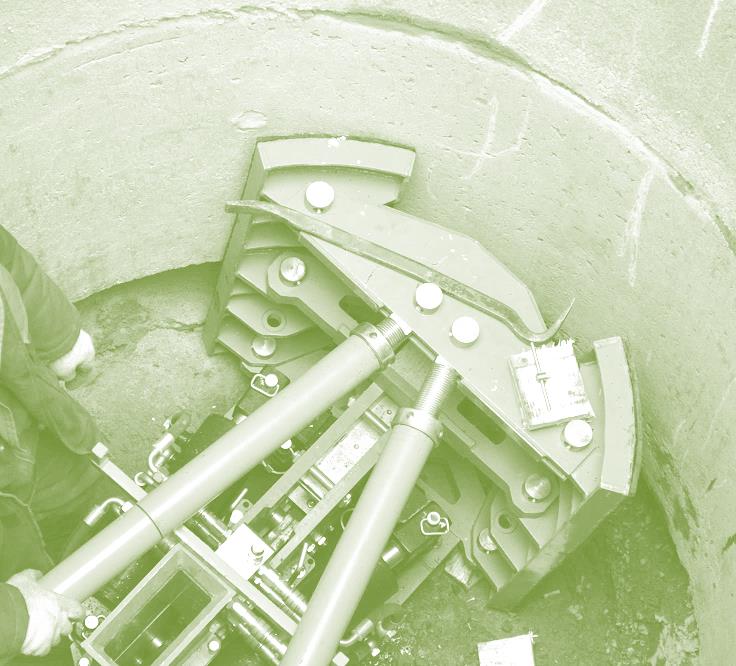

9 ST-40 / Urządzenie do bezwykopowej zamiany rurociągów Zadaniem tej innowacyjnej maszyny jest zamiana starych rurociągów metodą bezwykopową. Stary rurociąg może być wykonany z dowolnego materiału: żeliwo, beton, kamionka, stal, - jest on kruszony lub rozcinany za pomocą specjalnej głowicy, która jest przeciągana wewnątrz rury. Przy kruszeniu rurociągów możliwe jest zachowanie średnicy lub powiększenie jej o 1-2 dymensje. Jedną z zalet maszyny ST-40 są jej niewielkie wymiary pozwalające na umieszczenie jej w studni o średnicy od 1000 mm lub bardzo małym wykopie. Wysoki stopień automatyzacji urządzenia pozwala zmniejszyć liczebność brygady i podnieść poziom bezpieczeństwa na placu budowy: w szczególności, obecność pracowników wewnątrz studni podczas kruszenia i zamiany rur maszyną ST-40 nie jest wymagana. Cechy maszyny Zautomatyzowany układ podawania żerdzi i ciągnięcia głowicy kruszącej Innowacyjne żerdzie o połączeniu zawiasowym, uwalniające od konieczności wykonywania prac w studni przy łączeniu żerdzi Ergonomiczny układ dopychania krótkich modułów rurowych Wysoki poziom bezpieczeństwa i ergonomii maszyny Niewielkie wymiary i waga
