1 Produkty średniego napięcia VD Wyłączniki próżniowe średniego napięcia...36 kv A ka

2

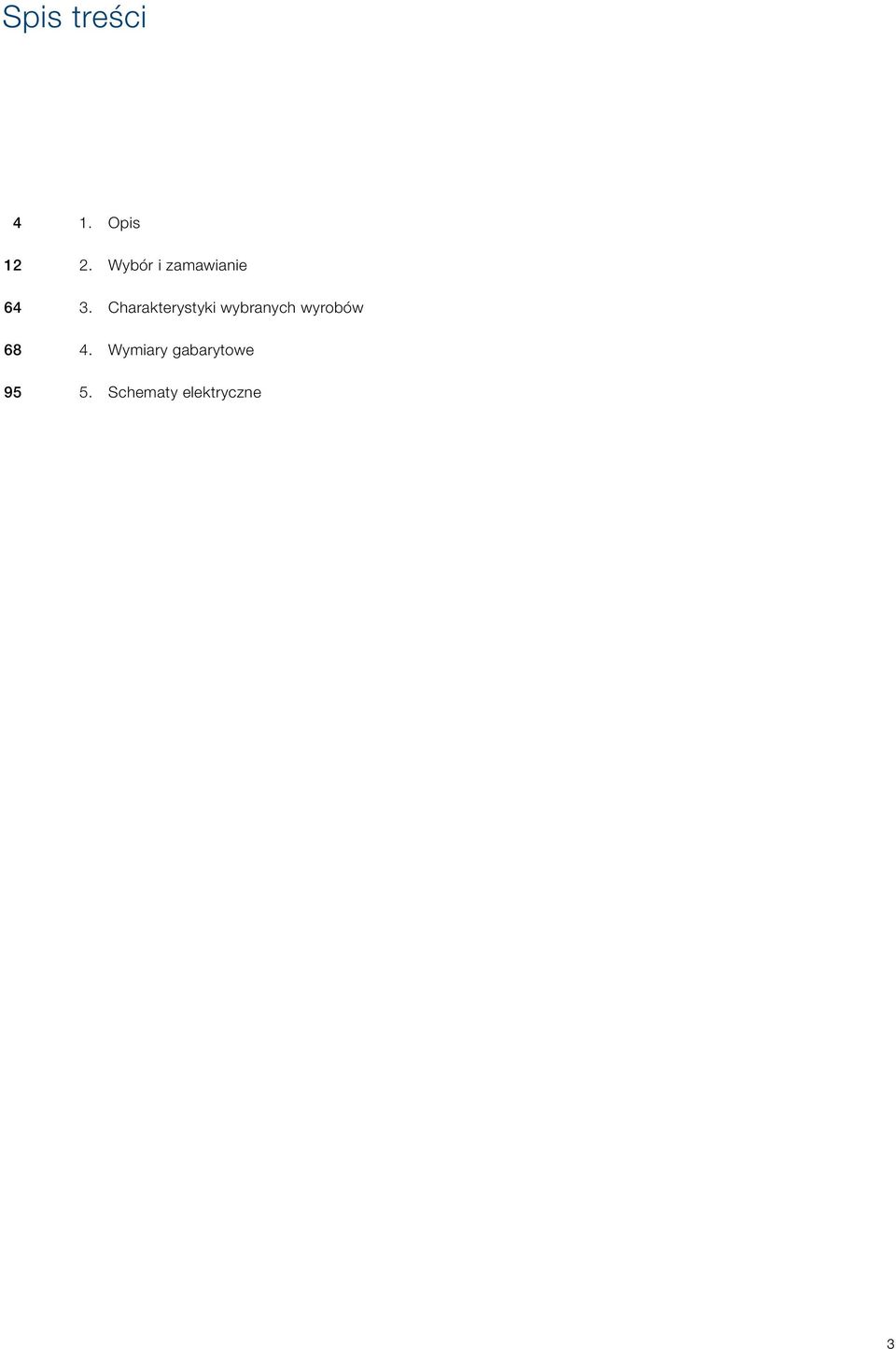

3 Spis treści 1. Opis 2. Wybór i zamawianie 6 3. Charakterystyki wybranych wyrobów 68. Wymiary gabarytowe Schematy elektryczne 3

4 1. Opis Wyłącznik VD jest połączeniem nowej technologii w konstrukcji wyłącznikowych komór próżniowych, zalanych w biegunie z napędem zasobnikowo-sprężynowym. Wbudowanie komory w bieguny wyłącznika zwiększa jej odporność na urazy mechaniczne, wilgotność i osadzanie się kurzu. Komory wyłącznikowe zawierają styki główne rozłączające o bardzo małym prądzie ucięcia (poniżej 3,5 A). Wyłączanie prądu w próżni Wyłączniki próżniowe nie wymagają specjalnego medium izolacyjnego i gaszącego, dlatego że komory próżniowe nie posiadają materiału podlegającemu jonizacji. Rozłączanie styków następuje zawsze w obecności łuku wytworzonego z par stopionego materiału stykowego. Pary metalu istnieją tylko podczas palenia się łuku pod działaniem energii zewnętrznej i zaczynają zanikać w okolicy zera prądu po zgaśnięciu łuku. W tym momencie następuje spadek obciążenia i gwałtowna kondensacja par metalu na ekranie kondensacyjnym. Wyłącznikowa komora próżniowa odnawia swoje własności izolacyjne tak szybko, że wytrzymuje przejściowe napięcie powrotne o bardzo dużej stromości narastania. W wysokiej próżni (10-11 bara) osiąga się wysoką wytrzymałość elektryczną nawet przy małych odległościach 1 Przyłącze górne bieguna 2 Komora próżniowa 3 Osłona izolacyjna Cięgno styku ruchomego 5 Przyłącze dolne bieguna Złącze giętkie 7 Sprężyny docisku 8 Cięgno izolacyjne 9 Punkty zamocowania bieguna 10 Otwór połączenia z napędem Technika rozłączania w próżni Styki główne w próżni nie utleniają się Komora wyłączająca jest zalana w materiale izolacyjnym Komora jest chroniona przed urazami mechanicznymi, pyłem i wilgocią Aparat umożliwia działanie w różnych warunkach klimatycznych Mała energia potrzebna na wykonanie operacji łączeniowej Ograniczona energia łączenia Napęd zasobnikowo-sprężynowy z mechaniczną blokadą przeciw pompowaniu jako standard Proste dostosowanie z pełnym zakresem akcesoriów Wersje: stacjonarna i wysuwna Małe wymiary aparatu Hermetycznie uszczelnione bieguny Odporność i duża niezawodność Ograniczona obsługa serwisowa Wjazd i wyjazd członu ruchomego przy zamkniętych drzwiach rozdzielnicy Zapobieganie niewłaściwym i niebezpiecznym operacjom dzięki specjalnemu systemowi blokad w napędzie i w szufladzie członie jezdnym Wszystkie elementy nadają się do utylizacji Próżniowa komora wyłącznikowa w biegunie zalewanym

5 styków (od 2 do 10 mm). Wyłączenie jest także zapewnione kiedy rozłączanie styków ma miejsce na kilka milisekund przed przejściem prądu przez naturalne zero. Specjalna konstrukcja i dobór materiału styków jak też ograniczony czas działania na nie łuku elektrycznego zapewnia minimalne zużywanie się styków i tym samym ich długą żywotność. Co więcej, próżnia zapobiega utlenianiu i zanieczyszczeniom powierzchni styków głównych. Mechanizm napędu typu EL Krótki skok styków oraz ich mała masa zmniejsza energię potrzebną do wykonania operacji łączeniowej, co gwarantuje ich niezmiernie niski poziom zużywania. Tym samym ograniczenie do minimum obsługi serwisowej. W wyłącznikach VD stosuje się zasobnikowo- sprężynowy mechanizm napędu. Napęd wyłącznika VD jest prosty i łatwy w obsłudze. Może być adaptowany w szerokim zakresie poprzez łatwą i szybką instalację dodatkowych akcesoriów. Prostota mechanizmu daje wysoką niezawodność aparatu. Konstrukcja Napęd i bieguny posadowione są na metalowej ramie stanowiącej skrzynkę napędu wyłącznika. Zwarta konstrukcja zapewnia wysoką mechaniczną niezawodność i bardzo prostą adaptację. Wersja wysuwna (człon wysuwny) dodatkowo wyposażona jest w wózek (szufladę) do wjazdu/ wyjazdu aparatu, giętki kabel z wtykiem do połączenia sterowania wyłącznika z rozdzielnicą, oraz styki tulipanowe zamocowane na ramionach izolowanych. 5

6 1. Opis Zasada wyłączania prądu w komorach próżniowych ABB W wyłączniku próżniowym otwarcie głównych styków przewodzących prąd rozpoczyna okres łukowy aż do chwili przejścia prądu przez zero. Łuk w próżni dyfuzja lub skurcz (w komorach RMF z poprzecznym polem magnetycznym) Po otwarciu styków, na ich powierzchni powstają pojedyncze punkty roztopionego metalu tworząc na jednym z nich katodę emitującą pary metali podtrzymujące łuk. Dyfuzja łuku rozwija się na całą powierzchnię styku wyrównując rozkład naprężeń termicznych na całych powierzchniach styków. Dyfuzja łuku rozwija się na całą powierzchnię styku wyrównując rozkład naprężeń termicznych na całych powierzchniach styków. Przy wyłączaniu prądu znamionowego łuk elektryczny między stykami głównymi jest łukiem rozproszonym. Erozja styków jest wtedy pomijalna a możliwa liczba operacji łączeniowych bardzo duża. Gdy wartość wyłączanego prądu wzrasta ponad wartość znamionową, łuk elektryczny przekształca się dzięki efektowi Halla z postaci rozproszonej w postać skupioną Łuk rozproszony/ dyfuzyjny Skurcz przy anodzie Skurcz przy anodzie i katodzie (Łuk skupiony) Schemat przejścia łuku ze stanu rozproszonego w stan skupiony Przyłącze styku ruchomego 2 Zabezpieczenie przyłącza 3 Mieszek Pokrywa dolna komory 5 Osłona mieszka 6 Izolator ceramiczny 7 Ekran kondensacyjny 8 Styki główne 9 Przyłącze stałe komory 10 Pokrywa górna komory Komora próżniowa 6

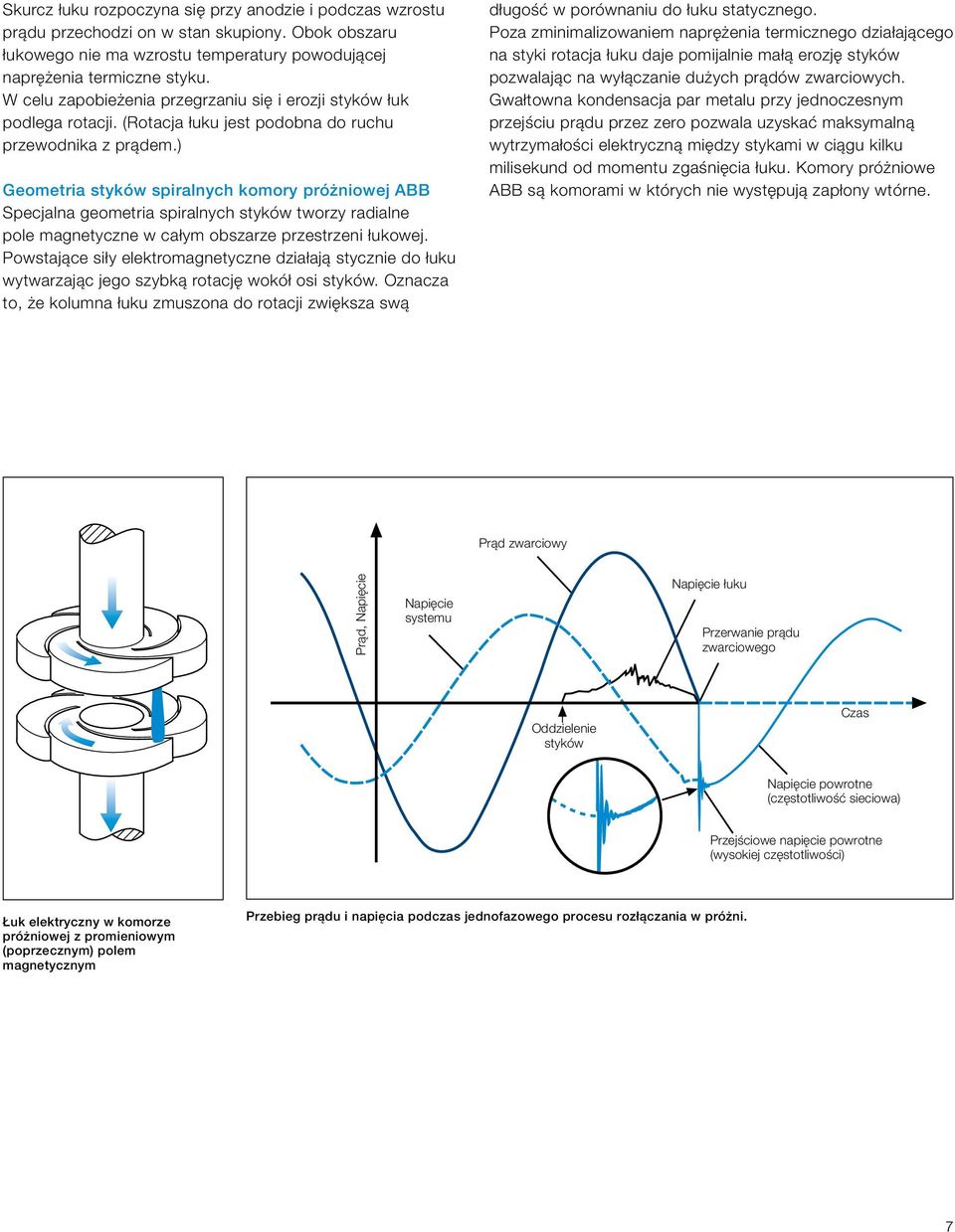

7 Skurcz łuku rozpoczyna się przy anodzie i podczas wzrostu prądu przechodzi on w stan skupiony. Obok obszaru łukowego nie ma wzrostu temperatury powodującej naprężenia termiczne styku. W celu zapobieżenia przegrzaniu się i erozji styków łuk podlega rotacji. (Rotacja łuku jest podobna do ruchu przewodnika z prądem.) Geometria styków spiralnych komory próżniowej ABB Specjalna geometria spiralnych styków tworzy radialne pole magnetyczne w całym obszarze przestrzeni łukowej. Powstające siły elektromagnetyczne działają stycznie do łuku wytwarzając jego szybką rotację wokół osi styków. Oznacza to, że kolumna łuku zmuszona do rotacji zwiększa swą długość w porównaniu do łuku statycznego. Poza zminimalizowaniem naprężenia termicznego działającego na styki rotacja łuku daje pomijalnie małą erozję styków pozwalając na wyłączanie dużych prądów zwarciowych. Gwałtowna kondensacja par metalu przy jednoczesnym przejściu prądu przez zero pozwala uzyskać maksymalną wytrzymałości elektryczną między stykami w ciągu kilku milisekund od momentu zgaśnięcia łuku. Komory próżniowe ABB są komorami w których nie występują zapłony wtórne. Prąd zwarciowy Prąd, Napięcie Napięcie systemu Napięcie łuku Przerwanie prądu zwarciowego Oddzielenie styków Czas Napięcie powrotne (częstotliwość sieciowa) Przejściowe napięcie powrotne (wysokiej częstotliwości) Łuk elektryczny w komorze próżniowej z promieniowym (poprzecznym) polem magnetycznym Przebieg prądu i napięcia podczas jednofazowego procesu rozłączania w próżni. 7

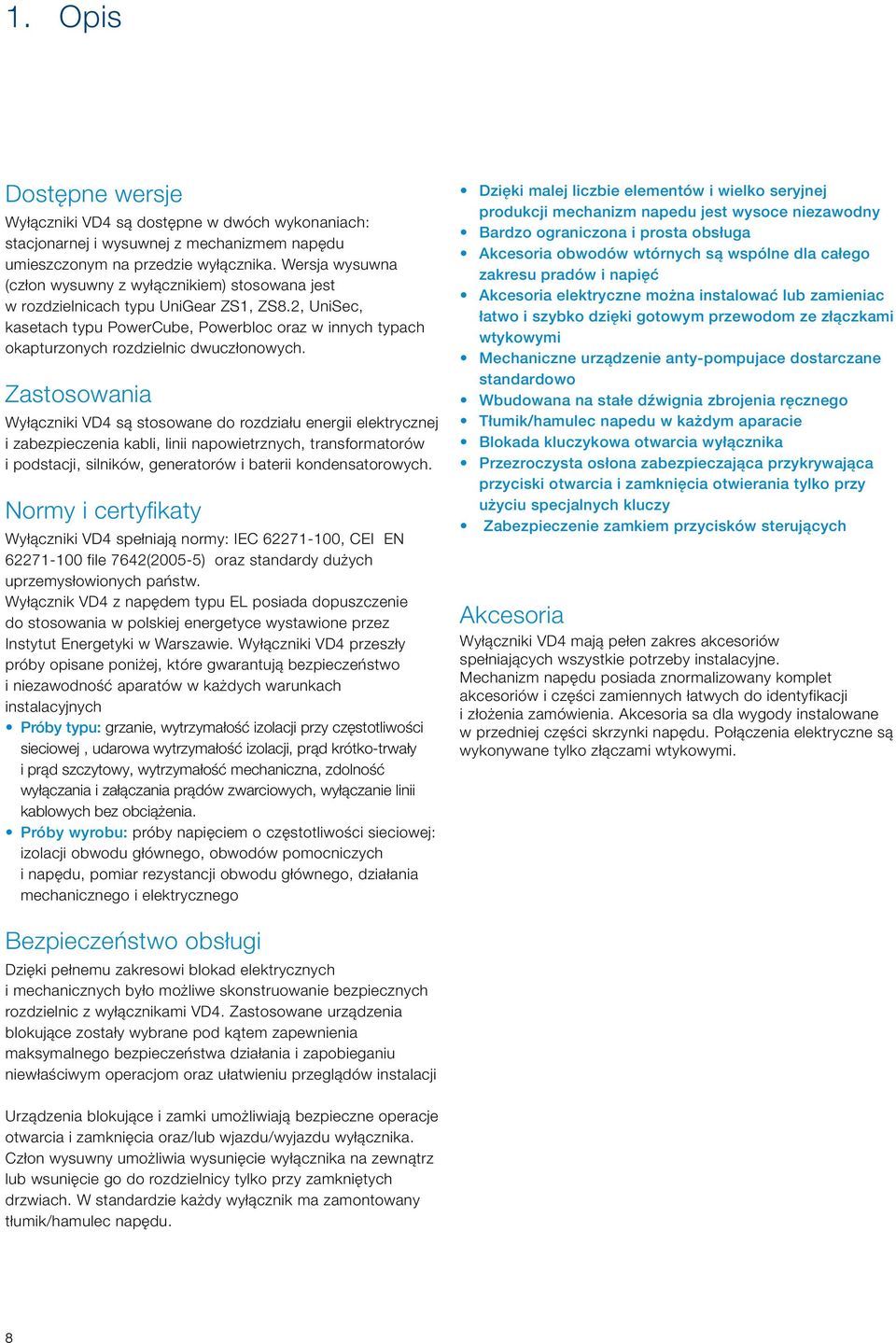

8 1. Opis Dostępne wersje Wyłączniki VD są dostępne w dwóch wykonaniach: stacjonarnej i wysuwnej z mechanizmem napędu umieszczonym na przedzie wyłącznika. Wersja wysuwna (człon wysuwny z wyłącznikiem) stosowana jest w rozdzielnicach typu UniGear ZS1, ZS8.2, UniSec, kasetach typu PowerCube, Powerbloc oraz w innych typach okapturzonych rozdzielnic dwuczłonowych. Zastosowania Wyłączniki VD są stosowane do rozdziału energii elektrycznej i zabezpieczenia kabli, linii napowietrznych, transformatorów i podstacji, silników, generatorów i baterii kondensatorowych. Normy i certyfikaty Wyłączniki VD spełniają normy: IEC , CEI EN file 762(2005-5) oraz standardy dużych uprzemysłowionych państw. Wyłącznik VD z napędem typu EL posiada dopuszczenie do stosowania w polskiej energetyce wystawione przez Instytut Energetyki w Warszawie. Wyłączniki VD przeszły próby opisane poniżej, które gwarantują bezpieczeństwo i niezawodność aparatów w każdych warunkach instalacyjnych Próby typu: grzanie, wytrzymałość izolacji przy częstotliwości sieciowej, udarowa wytrzymałość izolacji, prąd krótko-trwały i prąd szczytowy, wytrzymałość mechaniczna, zdolność wyłączania i załączania prądów zwarciowych, wyłączanie linii kablowych bez obciążenia. Próby wyrobu: próby napięciem o częstotliwości sieciowej: izolacji obwodu głównego, obwodów pomocniczych i napędu, pomiar rezystancji obwodu głównego, działania mechanicznego i elektrycznego Dzięki malej liczbie elementów i wielko seryjnej produkcji mechanizm napedu jest wysoce niezawodny Bardzo ograniczona i prosta obsługa Akcesoria obwodów wtórnych są wspólne dla całego zakresu pradów i napięć Akcesoria elektryczne można instalować lub zamieniac łatwo i szybko dzięki gotowym przewodom ze złączkami wtykowymi Mechaniczne urządzenie anty-pompujace dostarczane standardowo Wbudowana na stałe dźwignia zbrojenia ręcznego Tłumik/hamulec napedu w każdym aparacie Blokada kluczykowa otwarcia wyłącznika Przezroczysta osłona zabezpieczająca przykrywająca przyciski otwarcia i zamknięcia otwierania tylko przy użyciu specjalnych kluczy Zabezpieczenie zamkiem przycisków sterujących Akcesoria Wyłączniki VD mają pełen zakres akcesoriów spełniających wszystkie potrzeby instalacyjne. Mechanizm napędu posiada znormalizowany komplet akcesoriów i części zamiennych łatwych do identyfikacji i złożenia zamówienia. Akcesoria sa dla wygody instalowane w przedniej części skrzynki napędu. Połączenia elektryczne są wykonywane tylko złączami wtykowymi. Bezpieczeństwo obsługi Dzięki pełnemu zakresowi blokad elektrycznych i mechanicznych było możliwe skonstruowanie bezpiecznych rozdzielnic z wyłącznikami VD. Zastosowane urządzenia blokujące zostały wybrane pod kątem zapewnienia maksymalnego bezpieczeństwa działania i zapobieganiu niewłaściwym operacjom oraz ułatwieniu przeglądów instalacji Urządzenia blokujące i zamki umożliwiają bezpieczne operacje otwarcia i zamknięcia oraz/lub wjazdu/wyjazdu wyłącznika. Człon wysuwny umożliwia wysunięcie wyłącznika na zewnątrz lub wsunięcie go do rozdzielnicy tylko przy zamkniętych drzwiach. W standardzie każdy wyłącznik ma zamontowany tłumik/hamulec napędu. 8

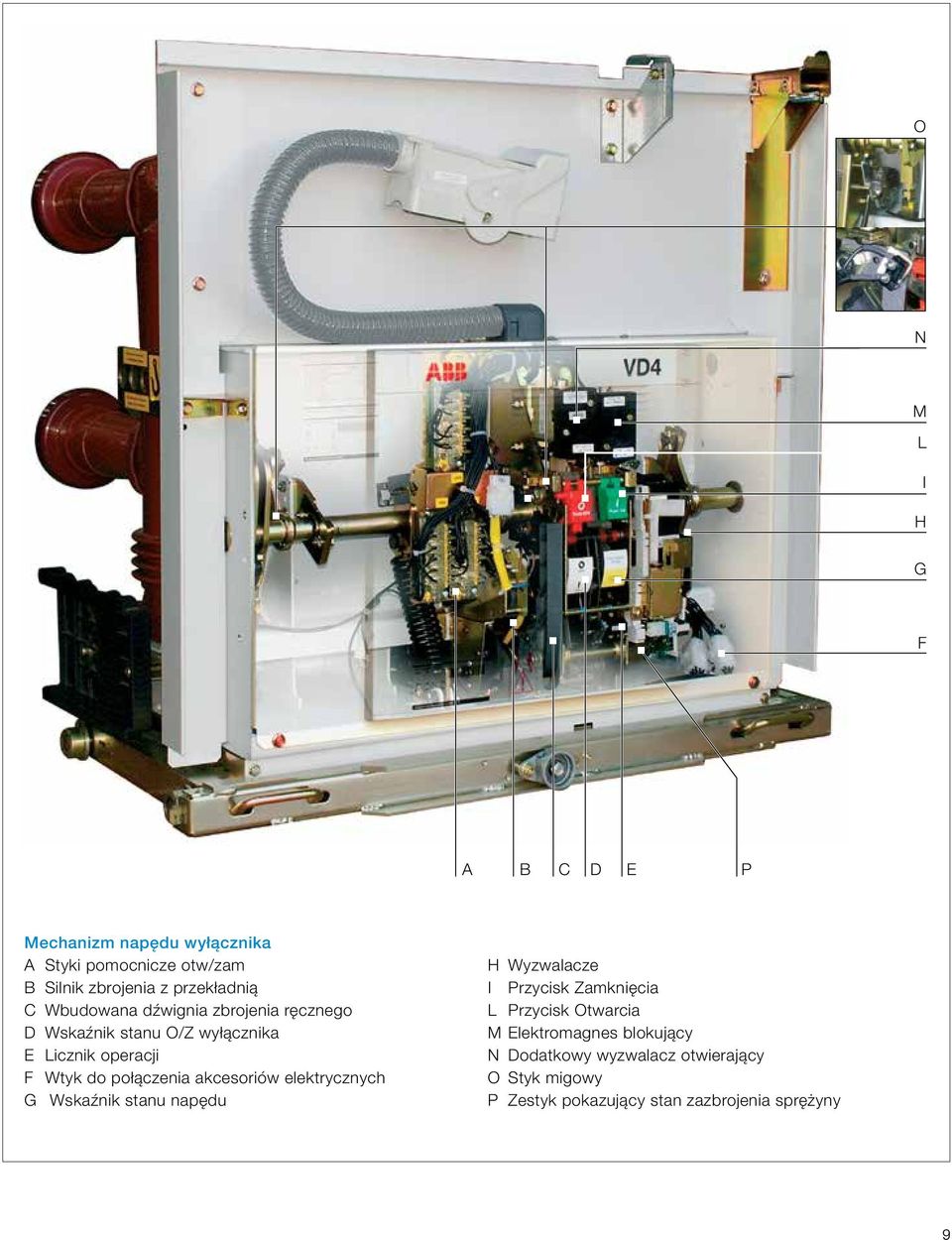

9 O N M L I H G F A B C D E P Mechanizm napędu wyłącznika A Styki pomocnicze otw/zam B Silnik zbrojenia z przekładnią C Wbudowana dźwignia zbrojenia ręcznego D Wskaźnik stanu O/Z wyłącznika E Licznik operacji F Wtyk do połączenia akcesoriów elektrycznych G Wskaźnik stanu napędu H Wyzwalacze I Przycisk Zamknięcia L Przycisk Otwarcia M Elektromagnes blokujący N Dodatkowy wyzwalacz otwierający O Styk migowy P Zestyk pokazujący stan zazbrojenia sprężyny 9

10 1. Opis Ogólna charakterystyka serii VD (*) Wyłączniki próżniowe serii VD spełniają zalecenia poniższych norm: VDE 00670, część 1000 IEC VDE 00671, część 100 IEC CEI EN plik 762 (2005-5) (*) Informacje o wyłącznikach: kv A 50/63 ka i 36/0,5 kv A ka sprawdź w katalogu technicznym GCBA520PO102. Napięcie znamionowe (1) kv Częstotliwość znamionowa Hz Znamionowy prąd normalny A (2) Prąd znamionowy krótkotrwały wytrzymywany i prąd znamionowy szczytowy wytrzymywany ka , Prąd znamionowy załączalny zwarciowy ka (3) 158 Prąd znamionowy krótkotrwały wytrzymywany s Wersja stacjonarna/wysuwna / / / / d (mm) Maksymalne H H (mm) gabaryty a (mm) d c (wersja stacjonarna) b (mm) a b c (mm) (5) 608 (7) 677 Waga kg Bieguny zalewane - Bieguny składane Dokumentacja techniczna By zagłębić się w techniczne i użytkowe aspekty wyłączników VD, poproś ABB o następujące publikacje: Moduły PowerCube kod 1VCP Moduły Powerbloc kod BA1/03E Rozdzielnica UniGear ZS1 kod 1VCP Rozdzielnica ZS8. kod L88 Jednostka REF52plus kod 1VTA Jednostka ochronna PR5 kod 1VCP

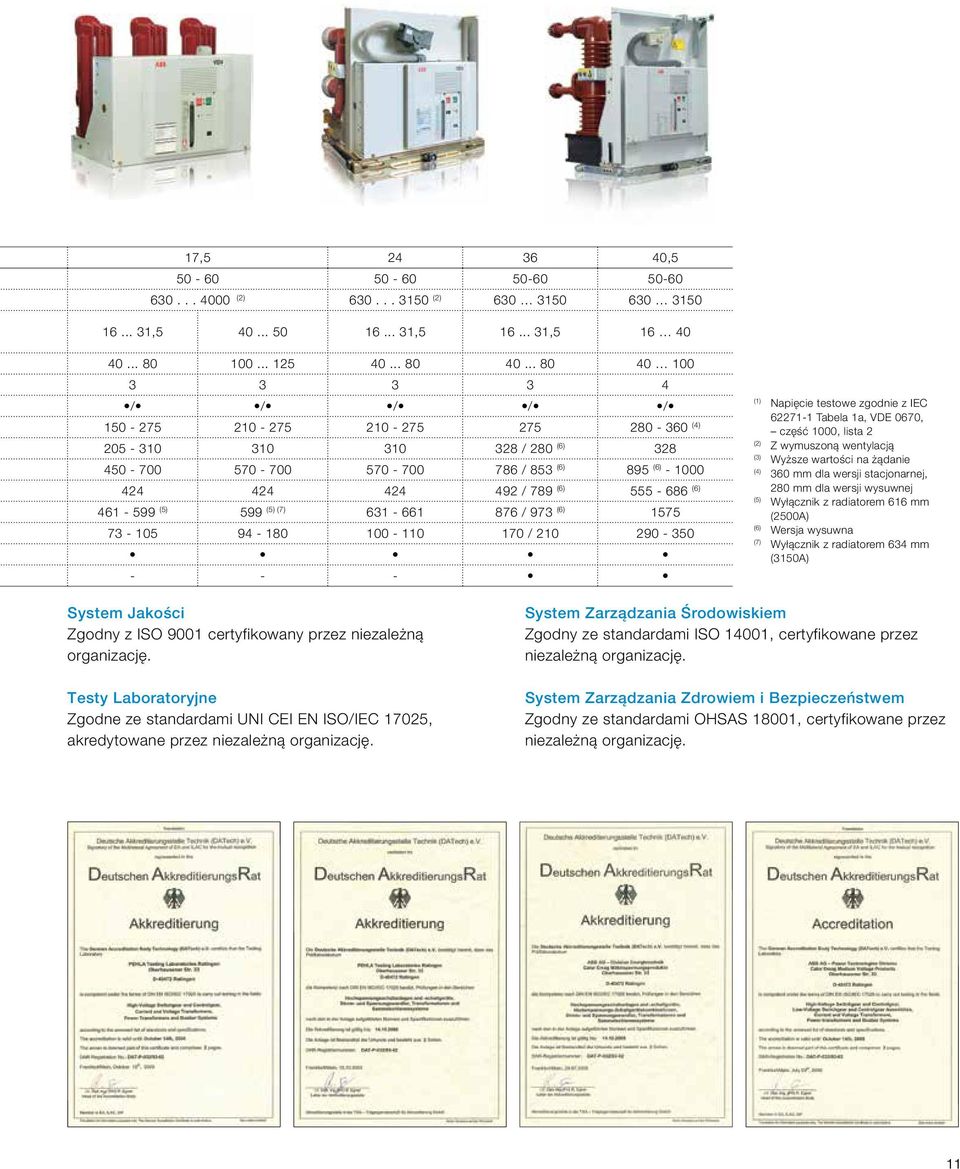

11 17, , (2) (2) , , , / / / / / () / 280 (6) / 853 (6) 895 (6) / 789 (6) (6) (5) 599 (5) (7) / 973 (6) / (1) Napięcie testowe zgodnie z IEC Tabela 1a, VDE 0670, część 1000, lista 2 (2) Z wymuszoną wentylacją (3) Wyższe wartości na żądanie () 360 mm dla wersji stacjonarnej, 280 mm dla wersji wysuwnej (5) Wyłącznik z radiatorem 616 mm (2500A) (6) Wersja wysuwna (7) Wyłącznik z radiatorem 63 mm (3150A) System Jakości Zgodny z ISO 9001 certyfikowany przez niezależną organizację. Testy Laboratoryjne Zgodne ze standardami UNI CEI EN ISO/IEC 17025, akredytowane przez niezależną organizację. System Zarządzania Środowiskiem Zgodny ze standardami ISO 1001, certyfikowane przez niezależną organizację. System Zarządzania Zdrowiem i Bezpieczeństwem Zgodny ze standardami OHSAS 18001, certyfikowane przez niezależną organizację. 11

12 2. Wybór i zamawianie Wyłączniki stacjonarne Wyłącznik stacjonarny VD ( kv) Wyłącznik VD ( 1 ) Normy IEC VDE 0671; CEI EN plik 762 Napięcie znamionowe Ur [kv] Napięcie znamionowe izolacji Us [kv] Napięcie probiercze przy 50 Hz Ud (1 min) [kv] 28 Napięcie probiercze impulsowe Up [kv] 75 Czestotliwość znamionowa fr [Hz] Prąd znamionowy (0 C) Ir [A] Znamionowe obciążenie rozłączalne (znamionowy symetryczny prąd zwarciowy Isc [ka] wyłączalny) 31,5 31,5 31,5 31,5 31,5 31, Zwarciowy prąd probierczy (3 s) Ik [ka] ,5 31,5 31,5 31,5 31,5 31, Znamionowy prąd zwarciowy załączalny Ip [ka] Kolejność operacji [O s - CO - 15 s - CO] Czas otwierania [ms] Czas łukowy (50 Hz) [ms] Całkowity czas wyłączania [ms] Czas zamykania [ms] P P H [mm] Wymiary W [mm] gabarytowe H D [mm] W D Podziałka miedzybiegunowa P [mm] Waga [kg] Tablica wymiarów standardowych TN VCD Temperatura robocza [ C] Tropikalizacja IEC: , Kompatybilność elektromagnetyczna IEC: (1) wyłączniki do 50 A i 31.5 ka mają bieguny z poliamidu.

13 ,5 31,5 31,5 31,5 31,5 31,5 31,5 31, ,5 31,5 31,5 31,5 31,5 31,5 31,5 31,

14 2. Wybór i zamawianie Wyłączniki stacjonarne Wyłącznik stacjonarny VD (17,5 kv) Wyłącznik VD 17 ( 1 ) Normy IEC VDE 0671; CEI EN plik 762 Napięcie znamionowe Ur [kv] 17,5 Napięcie znamionowe izolacji Us [kv] 17,5 Napięcie probiercze przy 50 Hz Ud (1 min) [kv] 38 Napięcie probiercze impulsowe Up [kv] 95 Czestotliwość znamionowa fr [Hz] Prąd znamionowy (0 C) Ir [A] Znamionowe obciążenie rozłączalne (znamionowy symetryczny prąd zwarciowy Isc [ka] wyłączalny) 31,5 31,5 31,5 31,5 31,5 31, Zwarciowy prąd probierczy (3 s) Ik [ka] ,5 31,5 31,5 31,5 31,5 31, Znamionowy prąd zwarciowy załączalny Ip [ka] Kolejność operacji [O s - CO - 15 s - CO] Czas otwierania [ms] Czas łukowy (50 Hz) [ms] Całkowity czas wyłączania [ms] Czas zamykania [ms] P P H [mm] Wymiary W [mm] gabarytowe H D [mm] W D Podziałka miedzybiegunowa P [mm] Waga [kg] Tablica wymiarów standardowych TN VCD Temperatura robocza [ C] Tropikalizacja IEC: , Kompatybilność elektromagnetyczna IEC: (1) wyłączniki do 50 A i 31.5 ka mają bieguny z poliamidu. 1

15 17,5 17, ,5 31,5 31,5 31,5 31,5 31,5 31, ,5 31,5 31,5 31,5 31,5 31,5 31,

16 2. Wybór i zamawianie Wyłączniki stacjonarne Wyłącznik stacjonarny VD (2 kv) Wyłącznik VD 2 Normy IEC VDE 0671; CEI EN plik 762 Napięcie znamionowe Ur [kv] 2 Napięcie znamionowe izolacji Us [kv] 2 Napięcie probiercze przy 50 Hz Ud (1 min) [kv] 50 Napięcie probiercze impulsowe Up [kv] 5 Czestotliwość znamionowa fr [Hz] Prąd znamionowy (0 C) Ir [A] Znamionowe obciążenie rozłączalne (znamionowy Isc [ka] symetryczny prąd zwarciowy wyłączalny) ,5 31,5 31,5 31, Zwarciowy prąd probierczy (3 s) Ik [ka] ,5 31,5 31,5 31, Znamionowy prąd zwarciowy załączalny Ip [ka] Kolejność operacji [O s - CO - 15 s - CO] Czas otwierania [ms] Czas łukowy (50 Hz) [ms] Całkowity czas wyłączania [ms] Czas zamykania [ms] P P H [mm] Wymiary W [mm] gabarytowe H D [mm] W D Podziałka miedzybiegunowa P [mm] Waga [kg] /106 (1) Tablica wymiarów standardowych TN VCD (1) Temperatura robocza [ C] Tropikalizacja IEC: , Kompatybilność elektromagnetyczna IEC: (1) Wersja 31.5 ka 16

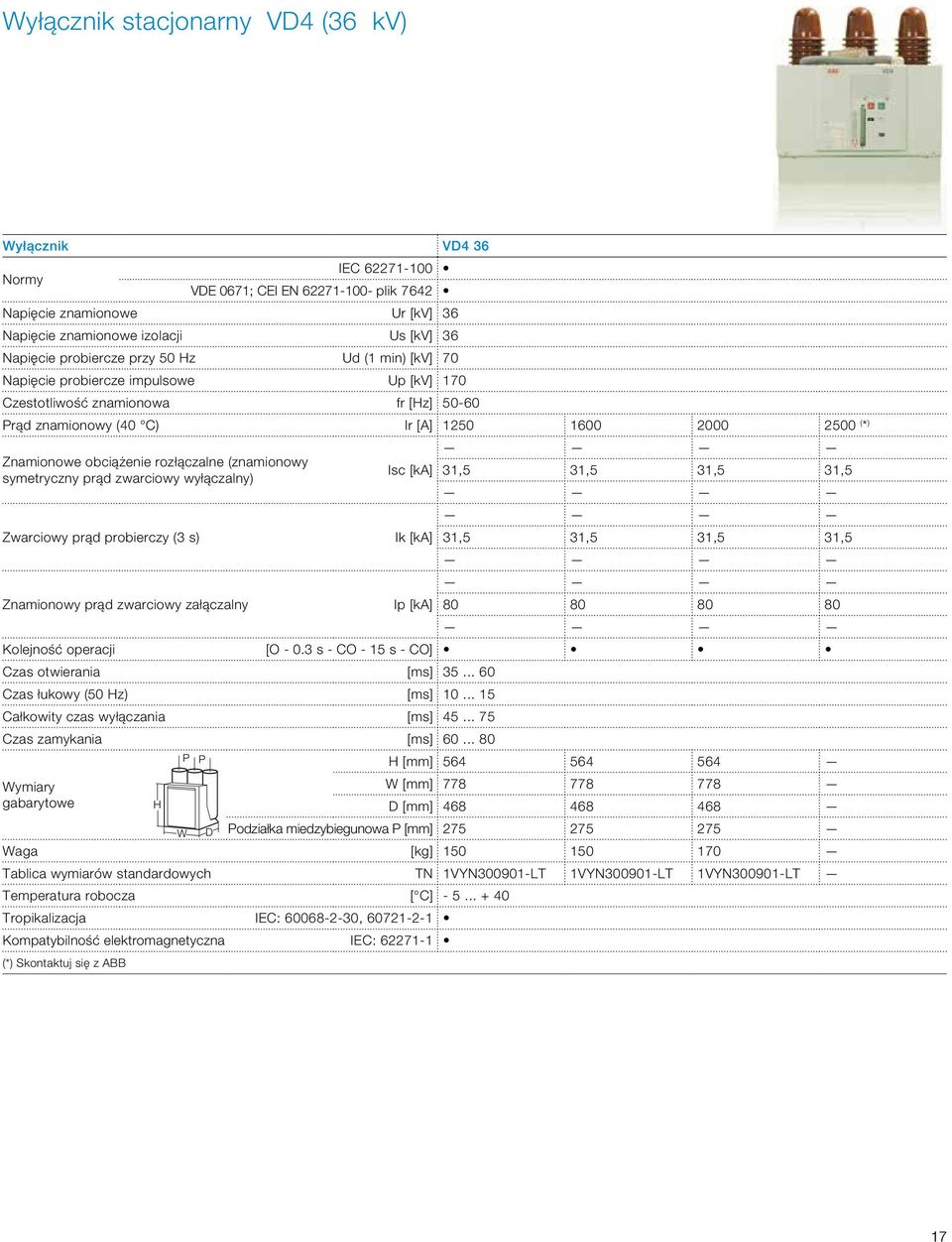

17 Wyłącznik stacjonarny VD (36 kv) Wyłącznik VD 36 Normy IEC VDE 0671; CEI EN plik 762 Napięcie znamionowe Ur [kv] 36 Napięcie znamionowe izolacji Us [kv] 36 Napięcie probiercze przy 50 Hz Ud (1 min) [kv] 70 Napięcie probiercze impulsowe Up [kv] 170 Czestotliwość znamionowa fr [Hz] Prąd znamionowy (0 C) Ir [A] ( * ) Znamionowe obciążenie rozłączalne (znamionowy symetryczny prąd zwarciowy wyłączalny) Isc [ka] 31,5 31,5 31,5 31,5 Zwarciowy prąd probierczy (3 s) Ik [ka] 31,5 31,5 31,5 31,5 Znamionowy prąd zwarciowy załączalny Ip [ka] Kolejność operacji [O s - CO - 15 s - CO] Czas otwierania [ms] Czas łukowy (50 Hz) [ms] Całkowity czas wyłączania [ms] Czas zamykania [ms] P P H [mm] Wymiary W [mm] gabarytowe H D [mm] W D Podziałka miedzybiegunowa P [mm] Waga [kg] Tablica wymiarów standardowych TN 1VYN LT 1VYN LT 1VYN LT Temperatura robocza [ C] Tropikalizacja IEC: , Kompatybilność elektromagnetyczna IEC: (*) Skontaktuj się z ABB 17

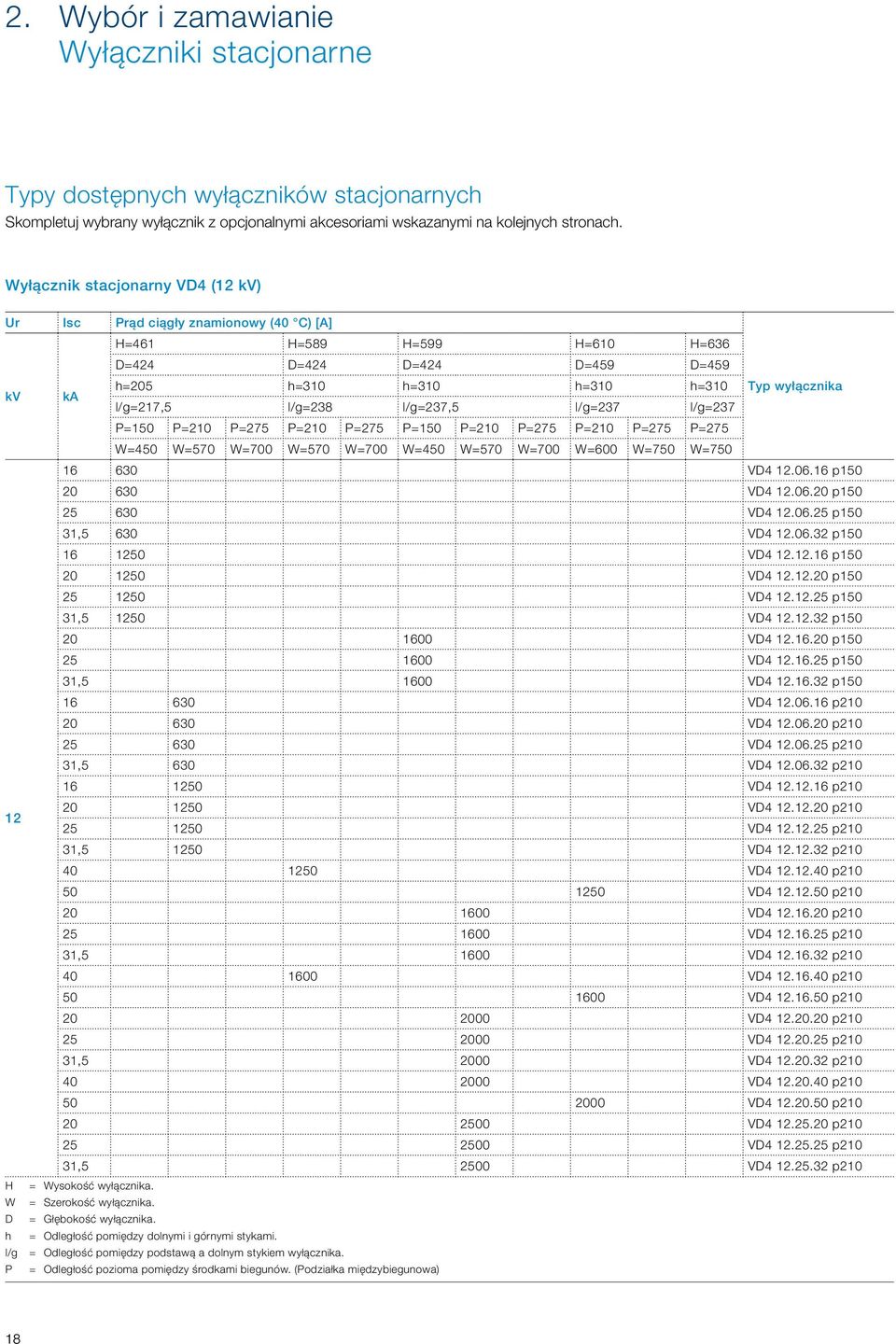

18 2. Wybór i zamawianie Wyłączniki stacjonarne Typy dostępnych wyłączników stacjonarnych Skompletuj wybrany wyłącznik z opcjonalnymi akcesoriami wskazanymi na kolejnych stronach. Wyłącznik stacjonarny VD ( kv) Ur Isc Prąd ciągły znamionowy (0 C) [A] H=61 H=589 H=599 H=610 H=636 D=2 D=2 D=2 D=59 D=59 kv ka h=205 h=310 h=310 h=310 h=310 Typ wyłącznika l/g=217,5 l/g=238 l/g=237,5 l/g=237 l/g=237 P=150 P=210 P=275 P=210 P=275 P=150 P=210 P=275 P=210 P=275 P=275 W=50 W=570 W=700 W=570 W=700 W=50 W=570 W=700 W=600 W=750 W= VD p VD p VD p150 31,5 630 VD p VD..16 p VD..20 p VD..25 p150 31,5 50 VD..32 p VD p VD p150 31, VD p VD p VD p VD p210 31,5 630 VD p VD..16 p210 H W D h l/g P VD..20 p VD..25 p210 31,5 50 VD..32 p VD..0 p VD..50 p VD p VD p210 31, VD p VD.16.0 p VD p VD p VD p210 31, VD p VD.20.0 p VD p VD p VD p210 31, VD p210 = Wysokość wyłącznika. = Szerokość wyłącznika. = Głębokość wyłącznika. = Odległość pomiędzy dolnymi i górnymi stykami. = Odległość pomiędzy podstawą a dolnym stykiem wyłącznika. = Odległość pozioma pomiędzy środkami biegunów. (Podziałka międzybiegunowa) 18

19 Wyłącznik stacjonarny VD ( kv) Ur Isc Prąd ciągły znamionowy (0 C) [A] H=61 H=589 H=599 H=610 H=636 D=2 D=2 D=2 D=59 D=59 kv ka h=205 h=310 h=310 h=310 h=310 Typ wyłącznika l/g=217,5 l/g=238 l/g=237,5 l/g=237 l/g=237 P=150 P=210 P=275 P=210 P=275 P=150 P=210 P=275 P=210 P=275 P=275 W=50 W=570 W=700 W=570 W=700 W=50 W=570 W=700 W=600 W=750 W= VD p VD p VD p275 31,5 630 VD p VD..16 p VD..20 p VD..25 p275 31,5 50 VD..32 p VD..0 p VD..50 p VD p VD p275 31, VD p VD.16.0 p VD p VD p VD p275 31, VD p VD.20.0 p VD p VD p VD p275 31, VD p VD.25.0 p VD p VD p VD p275 31, VD p VD.32.0 p VD p275 H W D h l/g P = Wysokość wyłącznika. = Szerokość wyłącznika. = Głębokość wyłącznika. = Odległość pomiędzy dolnymi i górnymi stykami. = Odległość pomiędzy podstawą a dolnym stykiem wyłącznika. = Odległość pozioma pomiędzy środkami biegunów. (Podziałka międzybiegunowa) 19

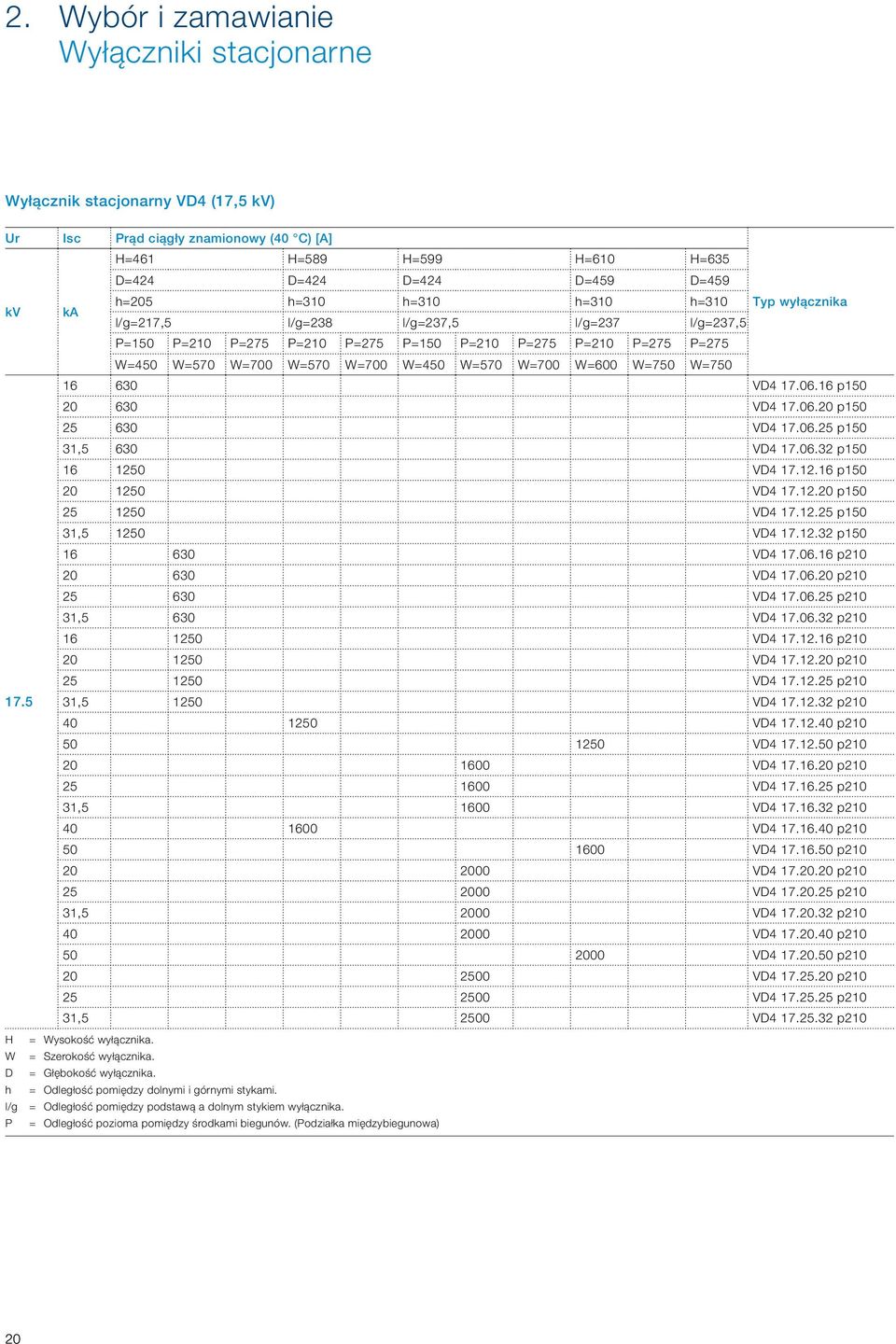

20 2. Wybór i zamawianie Wyłączniki stacjonarne Wyłącznik stacjonarny VD (17,5 kv) Ur Isc Prąd ciągły znamionowy (0 C) [A] H=61 H=589 H=599 H=610 H=635 D=2 D=2 D=2 D=59 D=59 kv ka h=205 h=310 h=310 h=310 h=310 Typ wyłącznika l/g=217,5 l/g=238 l/g=237,5 l/g=237 l/g=237,5 P=150 P=210 P=275 P=210 P=275 P=150 P=210 P=275 P=210 P=275 P=275 W=50 W=570 W=700 W=570 W=700 W=50 W=570 W=700 W=600 W=750 W= VD p VD p VD p150 31,5 630 VD p VD p VD p VD p150 31,5 50 VD p VD p VD p VD p210 31,5 630 VD p VD p VD p VD p ,5 50 VD p VD p VD p VD p VD p210 31, VD p VD p VD p VD p VD p210 31, VD p VD p VD p VD p VD p210 31, VD p210 H = Wysokość wyłącznika. W = Szerokość wyłącznika. D = Głębokość wyłącznika. h = Odległość pomiędzy dolnymi i górnymi stykami. l/g = Odległość pomiędzy podstawą a dolnym stykiem wyłącznika. P = Odległość pozioma pomiędzy środkami biegunów. (Podziałka międzybiegunowa) 20

21 Wyłącznik stacjonarny VD (17,5 kv) Ur Isc Prąd ciągły znamionowy (0 C) [A] H=61 H=589 H=599 H=610 H=635 D=2 D=2 D=2 D=59 D=59 kv ka h=205 h=310 h=310 h=310 h=310 Typ wyłącznika l/g=217,5 l/g=238 l/g=237,5 l/g=237 l/g=237,5 P=150 P=210 P=275 P=210 P=275 P=150 P=210 P=275 P=210 P=275 P=275 W=50 W=570 W=700 W=570 W=700 W=50 W=570 W=700 W=600 W=750 W= VD p VD p VD p275 31,5 630 VD p VD p VD p VD p275 31,5 50 VD p VD p VD p VD p VD p275 31, VD p VD p VD p VD p VD p275 31, VD p VD p VD p VD p VD p275 31, VD p VD p VD p VD p VD p275 31, VD p VD p VD p275 H W D h l/g P = Wysokość wyłącznika. = Szerokość wyłącznika. = Głębokość wyłącznika. = Odległość pomiędzy dolnymi i górnymi stykami. = Odległość pomiędzy podstawą a dolnym stykiem wyłącznika. = Odległość pozioma pomiędzy środkami biegunów. (Podziałka międzybiegunowa) 21

22 2. Wybór i zamawianie Wyłączniki stacjonarne Wyłącznik stacjonarny VD (2 kv) Ur Isc Prąd ciągły znamionowy (0 C) [A] H=631 H=62 D=2 D=2 kv ka h=310 h=310 Typ wyłącznika l/g=282,5 l/g=282,5 P=210 P=275 P=275 W=570 W=700 W= VD p VD p VD p VD p VD p VD p210 31,5 50 VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p275 31, VD p VD p VD p VD p275 31, VD p VD p275 31, VD p275 H W D h l/g P = Wysokość wyłącznika. = Szerokość wyłącznika. = Głębokość wyłącznika. = Odległość pomiędzy dolnymi i górnymi stykami. = Odległość pomiędzy podstawą a dolnym stykiem wyłącznika. = Odległość pozioma pomiędzy środkami biegunów. (Podziałka międzybiegunowa)

23 Wyłącznik stacjonarny VD (36 kv) Ur Isc Prąd ciągły znamionowy (0 C) [A] H=876 D=78,5 kv ka h=328 l/g=28,5 P=275 W=786 Typ wyłącznika 50 A VD p A VD p A VD p A ( * ) VD p275 H = Wysokość wyłącznika. W = Szerokość wyłącznika. D = Głębokość wyłącznika. h = Odległość pomiędzy dolnymi i górnymi stykami. l/g = Odległość pomiędzy podstawą a dolnym stykiem wyłącznika. P = Odległość pozioma pomiędzy środkami biegunów. (Podziałka międzybiegunowa) (*) = Skontaktuj się z ABB Standardowe wyposażenie wyłączników stacjonarnych Podstawowe wersje stacjonarnych wyłączników są wyposażone w: napęd zasobnikowo-sprężynowy z ręcznym sterowaniem, mechaniczny wskaźnik stanu sprężyn napędu (napięte/ rozluźnione), przycisk zamykania, otwierania i licznik operacji, układ łączników pomocniczych, Uwaga: w grupie standardowo dostarczanych łączników pomocniczych dostępne są trzy styki rozłączające (sygnalizujące stan rozwartego wyłącznika) i pięć styków zwartych (sygnalizujących zamknięcie wyłącznika). dźwignia do ręcznego ładowania sprężyny napędu, płyta do montażu styków pomocniczych. VD do 2kV VD 36kV 23

24 2. Wybór i zamawianie Wyłączniki wysuwne Wyłączniki wysuwne dla rozdzielni UniGear ZS1 ( kv) Wyłącznik VD/P ( 3 ) Normy IEC VDE 0671; CEI EN plik 762 Napięcie znamionowe Ur [kv] Napięcie znamionowe izolacji Us [kv] Napięcie probiercze przy 50 Hz Ud (1 min) [kv] 28 Napięcie probiercze impulsowe Up [kv] 75 Czestotliwość znamionowa fr [Hz] Prąd znamionowy (0 C) Ir [A] Znamionowe obciążenie rozłączalne (znamionowy Isc [ka] symetryczny prąd zwarciowy wyłączalny) 31,5 31,5 31,5 31, Zwarciowy prąd probierczy (3 s) Ik [ka] ,5 31,5 31,5 31, Znamionowy prąd zwarciowy załączalny Ip [ka] Kolejność operacji [ O s - CO - 15 s - CO ] Czas otwierania [ms] Czas łukowy (50 Hz) [ms] Całkowity czas wyłączania [ms] Czas zamykania [ms] P P H [mm] Wymiary W [mm] gabarytowe H D [mm] W D Podziałka miedzybiegunowa P [mm] Waga [kg] Tablica wymiarów standardowych TN VCD Temperatura robocza [ C] Tropikalizacja IEC: , Kompatybilność elektromagnetyczna IEC: (1) Prąd znamionowy gwarantowany przy wyłączniku zainstalowanym w rozdzielnicy UniGear ZS1 i w temperaturze otoczenia 0 C. (2) Aż do 000A przy wymuszonej wentylacji. (3) Wyłączniki do 50 A i 31,5 ka mają bieguny z poliamidu. 2
