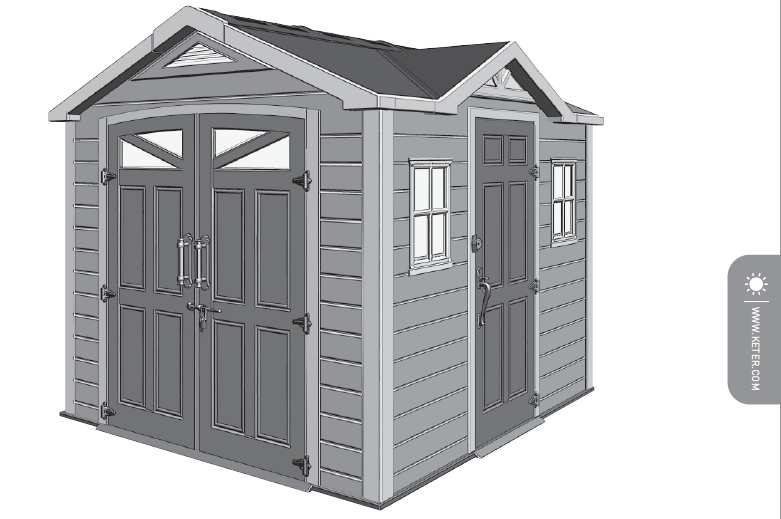

1 DOMEK OGRODOWY INSTRUKCJA MONTAŻU Prosimy o zapoznanie się z instrukcją przed rozpoczęciem montażu. Dystrybutor: Victus-Emak Sp. z o.o. Ul. Karpia Poznań Tel. (061)

2 Do montażu domku niezbędne będą następujące narzędzia: Należy starannie wybrać lokalizację dla domku. Powierzchnia musi być pozioma. Zaleca się, aby domek postawić na betonowym lub drewnianym podeście. POZIOMOWANIE PODŁOŻA - Oczyść podłoże z kamieni - Usuń wszelkie rośliny korzenie oraz inne zanieczyszczenia - Zagrab oczyszczoną powierzchnię - Wypoziomuj podłoże używając do tego celu długiego, płaskiego przedmiotu np. drewnianej deski

3 Dla poprawnego montażu domku należy zachować następujące odległości minimalne (np. od przyległego ogrodzenia) Dwie opcje przygotowania podłoża:

4 OSTROŻNIE! Niektóre elementy posiadają metalowe krawędzie. Prosimy uważać podczas wyjmowania i montowania części. Prosimy zawsze pracować w rękawicach ochronnych, osłaniać oczy i ubierać odzież z długim rękawem. Zalecamy nie montować domku podczas bardzo wietrznych dni i przy niskich temperaturach. PRZED MONTAŻEM -Wyjmij wszystkie części z trzech opakowań i rozłóż je na podłożu - Zalecamy rozłożenie elementów domku na czystej powierzchni - Przygotuj wszystkie instrukcje przed rozpoczęciem prac, kontynuuj zapoznawanie się z instrukcją podczas montażu - Stosuj się do wszystkich kolejnych wskazówek montażu - Części oznakowane są tak, aby wskazywać, które elementy powinny być użyte na danym etapie montażu. Prosimy o przygotowanie wszystkich części i narzędzi przed przystąpieniem do montażu. UWAGA! Należy przestrzegać przed montażem. Montaż wymaga współpracy dwóch osób W celu ułatwienia identyfikacji części na poszczególnych elementach umieszczono oznaczenia literowe.

5 Elementy podłogi Elementu ścienne

6 Elementy dachu

7 Elementy drzwi Zamek podwójny Podwójny uchwyt drzwiowy Zamek pojedynczy

8 Pojedynczy uchwyt drzwiowy Drobne elementy uzupełniające Otwór okienny (lukarna)

9 Stalowe belki Elementy okna Poddasze

10 Śruby Prosimy od posłużenie się poniższym indeksem w celu identyfikacji odpowiedniej śruby.

11 MONTAŻ PODŁOGI

12

13 KONFIGURACJA DRZWI ORAZ OKIEN 1.Decyzja o umieszczeniu okien i drzwi powinna zostać podjęta przed montażem 2. Drzwi pojedyncze należy zamontować pośrodku dłuższej ściany (3 m) 3. Drzwi podwójne należy zamontować na jednej z krótszych ścian (2,5m): Niniejsza instrukcja pokazuje prawidłowy montaż w oparciu o powyższe wytyczne. Jeśli zostanie podjęta decyzja o montażu drzwi podwójnych na dłuższej ścianie należy odpowiednio dostosować montaż dalszych elementów.

14 Uwaga - łączniki narożników (YCC)

15 MONTAŻ ŚCIAN DRZWI PODWÓJNE DRZWI POJEDYNCZE

16 Tą stroną na zewnątrz DRZWI PODWÓJNE DRZWI POJEDYNCZE

17

18

19

20

21 DRZWI PODWÓJNE DRZWI POJEDYNCZE DRZWI PODWÓJNE DRZWI POJEDYNCZE

22 Lewe Prawe

23 MONTAŻ DACHU Prosimy o użycie łączników z czerwoną etykietą na zewnątrz

24

25

26

27

28

29

30

31

32 Bądź ostrożny przy łączeniu stalowych profili

33

34 MONTAŻ OTWORU OKIENNEGO (LUKARNA)

35

36

37

38

39

40

41

42

43

44

45

46

47

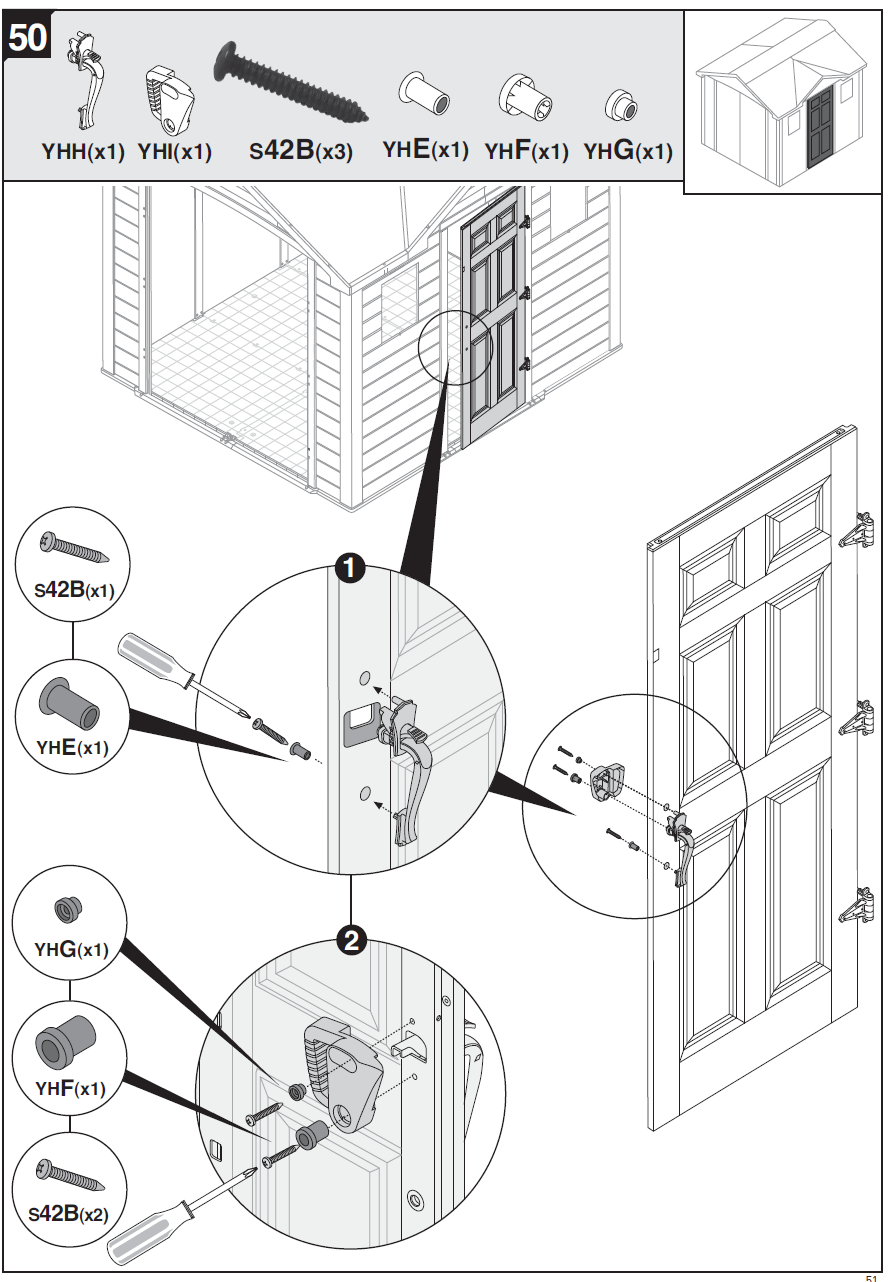

48 MONTAŻ DRZWI POJEDYNCZYCH

49

50

51 MONTAŻ DRZWI PODWÓJNYCH

52

53

54

55

56 Montuj od środka

57

58

59 Montuj z zewnątrz

60 MONTAŻ OKIEN Powtórz kroki dla drugiego okna Montuj stojąc wewnątrz

61 Prosimy przed montażem usunąć folię UV z okna Montaż wymaga współpracy dwóch osób

62 Montuj stojąc wewnątrz

63 MONTAŻ PODDASZA Uważaj podczas łączenia stalowych profili

64 Poddasze należy zamontować w tylnej części domku ogrodowego.

65

66 Udźwig poddasza do

67

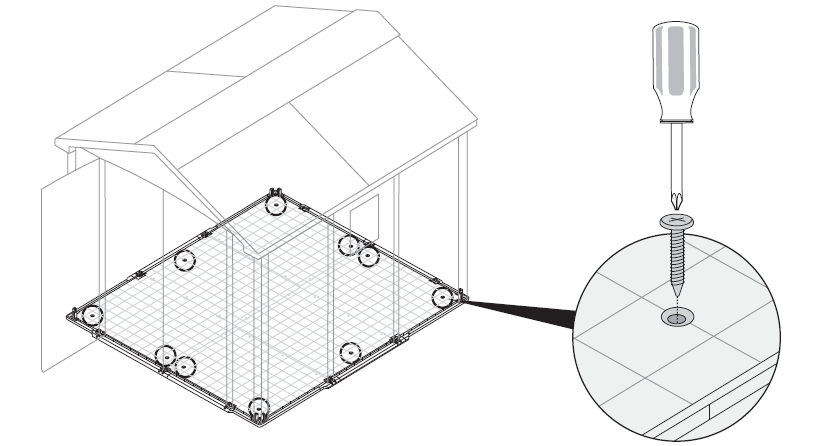

68

69

70 Przymocowanie domku do fundamentu. Użyj otworów znajdujących się w panelach podłogowych zgodnie z ilustracją przymocowując je do fundamentu. Śruby (10 sztuk) powinny być długości 10 cm a jednocześnie odpowiednie do materiału, z którego zrobiony jest fundament. Śruby nie są zawarte w komplecie. UWAGI KOŃCOWE: Firma Keter jest znana na świecie z wysokiej jakości swoich produktów. Opinia ta jest rezultatem zaangażowania firmy Keter w prace nad jakością, stylistyką i innowacyjnością. Integralną częścią strategii produkcji linii domków i skrzyń ogrodowych jest stosowanie najlepszych materiałów, pod rygorystyczną kontrolą i stałym nadzorem. W razie ewentualnych problemów prosimy skontaktować się z dystrybutorem. Gwarancja rozpoczyna się od daty zakupu, reklamacja może być rozpatrywana tylko i wyłącznie na podstawie dowodu zakupu (paragonu). Brak paragonu jet podstawą do odrzucenia reklamacji. Producent na bieżąco testuje swoje produktu na szczelność i stabilność. Jednakże gdy pojawi się problem, istnieje możliwość wymiany wadliwych produktów lub części z powodu błędów i wad fabrycznych. Uszkodzenia wynikające z niewłaściwego użycia siły, nieprawidłowego montażu i niewłaściwego użytkowania, zaniedbań, używania do innych celów
