1 TESTER BATERII AKUMULATOROWYCH TBA150 wersja programu v Zastosowanie Tester baterii akumulatorowych TBA150 przeznaczony jest do sprawdzania jakości baterii akumulatorów kwasowych o napięciach znamionowych 24V, 48V i 80V prądem rozładowania mieszczącym się w zakresie od 5A do 150A z nastawą co 1A. Istnieje również możliwość testowania baterii akumulatorów o innym przedziale napięć znamionowych w zakresie od 18V do 80V wówczas prąd rozładowania mieści się w zakresie od 5A do 100A. Testowanie może być wykonane przy użyciu funkcji Rozładowania Prądem 5-cio Godzinnym lub Rozładowaniem z Prądem Zadawanym Ręcznie Parametry procesu rozładowywania zapisywane są w nieulotnej pamięci testera podzielonej na 16 niezależnych rejestrów zwanych bankami rejestratora. Dane z rejestracji mogą być nagrane i przeniesione z testera za pomocą pamięci USB typu Pendrive. Format danych to pliki *.CSV, które można odczytać za pomocą dowolnego arkusza kalkulacyjnego np. EXCEL w celu dalszej obróbki i prezentacji. Tester zasilany jest z sieci elektrycznej o napięciu znamionowym 230V, 50Hz z obciążalnością 1,5A. Wymiary: Szerokość 40cm, Wysokość 88cm, Głębokość 22cm. Waga: 23 kg Konstrukcja i waga testera pozwala na transportowanie go w formie walizki. -1-

2 2. Instrukcja obsługi Przeznaczoną do testowania baterię należy podłączyć do złącza testera zachowując właściwa biegunowość. Pomyłka biegunowości uniemożliwi uruchomienie pracy testera. Wyłącznik bezpieczeństwa (Stop Awaryjny) ustawić w pozycję Załączony Wyciśnięty. Po załączeniu napięcia zasilania 230V, 50Hz na wyświetlaczu testera pojawi się napis: Przyciskiem [F3] wybrać [Dalej] Jeżeli do testera została podłączona bateria o znamionowym napięciu 24V, 48V lub 80V (w tym przypadku podłączono baterię 48V). Jeżeli do testera została podłączona bateria o innym napięciu znamionowym UWAGA! W każdym przypadku należy upewnić się co do zgodności wyświetlonej wartości napięcia podłączonej baterii. Przyciskiem [F3] wybrać [Dalej] W przypadku gdy do testera podłączona została bateria 24V, 48V lub 80V na wyświetlaczu pojawi się wybór rodzaju pracy: Przyciskiem [F2] można wybrać tryb Rozładowanie z ręcznym zadawaniem prądu lub tryb Rozładowanie Prądem 5h gdzie urządzenie dobierze wartość prądu rozładowania odpowiednią dla zadanej pojemności znamionowej baterii. -2-

3 Tryb Rozładowanie Przyciskiem [F3] wybrać [Dalej] Nastawnikiem należy ustawić żądaną wartość prądu rozładowania Ir Wartość tą można będzie skorygować w trakcie trwania procesu rozładowania baterii. Przyciskiem [F2] ustawiając kursor na Vk za pomocą nastawnika należy ustawić wartość napięcia końcowego pojedynczego ogniwa. Przyciskiem [F2] ustawiając kursor na t za pomocą nastawnika należy ustawić czas trwania rozładowania. Przyciskiem [F2] ustawiając kursor na Rejestracja za pomocą nastawnika należy wybrać brak rejestracji ustawiając Nie lub w przypadku rejestrowania danych należy wskazać odpowiedni bank rejestracji Bank N. Istnieje możliwość wybrania jedynie banków pustych co zabezpiecza przed skasowaniem dane z wcześniejszych rejestracji. Kasowanie i zapisywanie banków zostało opisane w dalszej części instrukcji. Przyciskiem [F3] wybrać [Dalej] Wcisnąć przycisk [ZAŁĄCZ] Rozpocznie się rozładowanie, załączą się również wentylatory chłodzące opornice. Q - ładunek pobrany z rozładowywanej baterii E - energia pobrana z rozładowywanej baterii U aktualne napięcie rozładowywanej baterii Ir - nastawiony prąd rozładowania (możliwa jest jego korekcja za pomocą nastawnika) t - czas rozładowania który pozostał do zakończenia G ilość załączonych opornic wymuszających prąd rozładowania Tk - temperatura komory opornic Po osiągnięciu przez baterię napięcia końcowego zadeklarowanego w ustawieniach lub po upłynięciu ustawionego czasu rozładowania na wyświetlaczu pojawi się napis: lub Po zakończeniu rozładowania praca wentylatorów utrzymywana jest przez dwie minuty. Proces przedmuchu pozwala na szybsze schłodzenie opornic. Po upłynięciu czasu przedmuchu na wyświetlaczu pozostanie informacja o powodzie zakończenia rozładowania: (U) Jeżeli napięcie baterii z przeliczenia napięcia ogniwa Vk osiągnęło nastawioną wartość lub (t) gdy upłynął nastawiony czas rozładowania: -3-

4 lub UWAGA! Wciśnięcie przycisku F1 [Koniec] spowoduje powrót do głównego menu testera i utratę wyświetlanej informacji o odprowadzonym ładunku i energii. Przed zakończeniem należy wyniki testu zanotować. W przypadku gdy dane były rejestrowane przebieg rozładowania został zapisany w wybranym banku rejestratora. Tryb Rozładowanie Prądem 5h Dla wykrytej baterii o napięciu znamionowym 24V, 48V lub 80V istnieje możliwość wyboru rodzaju pracy - Rozładowanie Prądem 5h Przyciskiem [F3] - [Dalej] przechodzi się do ustawienia parametrów rozładowania : Używając przycisku [F2] i nastawnika należy ustawić wartość pojemności znamionowej testowanej baterii Qn, napięcie końcowe rozładowanego ogniwa Vk oraz wybrać czy test ma zostać zarejestrowany oraz w którym Banku Po ustawieniu parametrów należy wcisnąć przycisk [F3]. Wcisnąć przycisk [ZAŁĄCZ] Na wyświetlaczu pojawi się napis : Q - ładunek pobrany z rozładowywanej baterii E - energia pobrana z rozładowywanej baterii U - aktualne napięcie rozładowywanej baterii c - współczynnik sprawności baterii (%) [(Q/Q5) x 100%] t - czas rozładowania który pozostał do zakończenia G ilość załączonych opornic wymuszających prąd rozładowania Tk - temperatura komory opornic -4-

5 Po zakończeniu rozładowania na wyświetlaczu pojawi się napis : a po upływie czasu przedmuchu: lub lub w zależności od tego, czy najpierw napięcie baterii osiągnęło nastawioną wartość Vk, czy upłynął zadany czas t rozładowania UWAGA! Wciśnięcie przycisku F1 [Koniec] spowoduje powrót do głównego menu testera i utratę wyświetlanej informacji o odprowadzonym ładunku i energii. Przed zakończeniem należy wyniki testu zanotować. W przypadku gdy dane były rejestrowane przebieg rozładowania został zapisany w wybranym banku rejestratora. Rozładowywanie baterii o napięciu znamionowym innym niż 24V, 48V lub 80V Po podłączeniu do testera baterii o napięciu znamionowym innym niż 24V, 48V lub 80V, a mieszczącym się zakresie od 18V do 80V na wyświetlaczu pojawi się napis : Po wciśnięciu przycisku [F3] [Dalej] na wyświetlaczu pojawi się napis : Nastawnikiem należy ustawić żądaną wartość prądu rozładowania Ir. Po uruchomieniu w trakcie rozładowania nastawnikiem można skorygować tę wartość. Przyciskiem [F2] ustawiając kursor na Uk nastawnikiem należy ustawić wartość napięcia końcowego rozładowywanej baterii. Przyciskiem [F2] ustawiając kursor na t nastawnikiem należy ustawić czas trwania rozładowania. Przyciskiem [F2] ustawiając kursor na Rejestracja nastawnikiem należy wybrać brak rejestracji ustawiając Nie lub wybrać Bank N. Przyciskiem [F3] wybrać [Dalej]. -5-

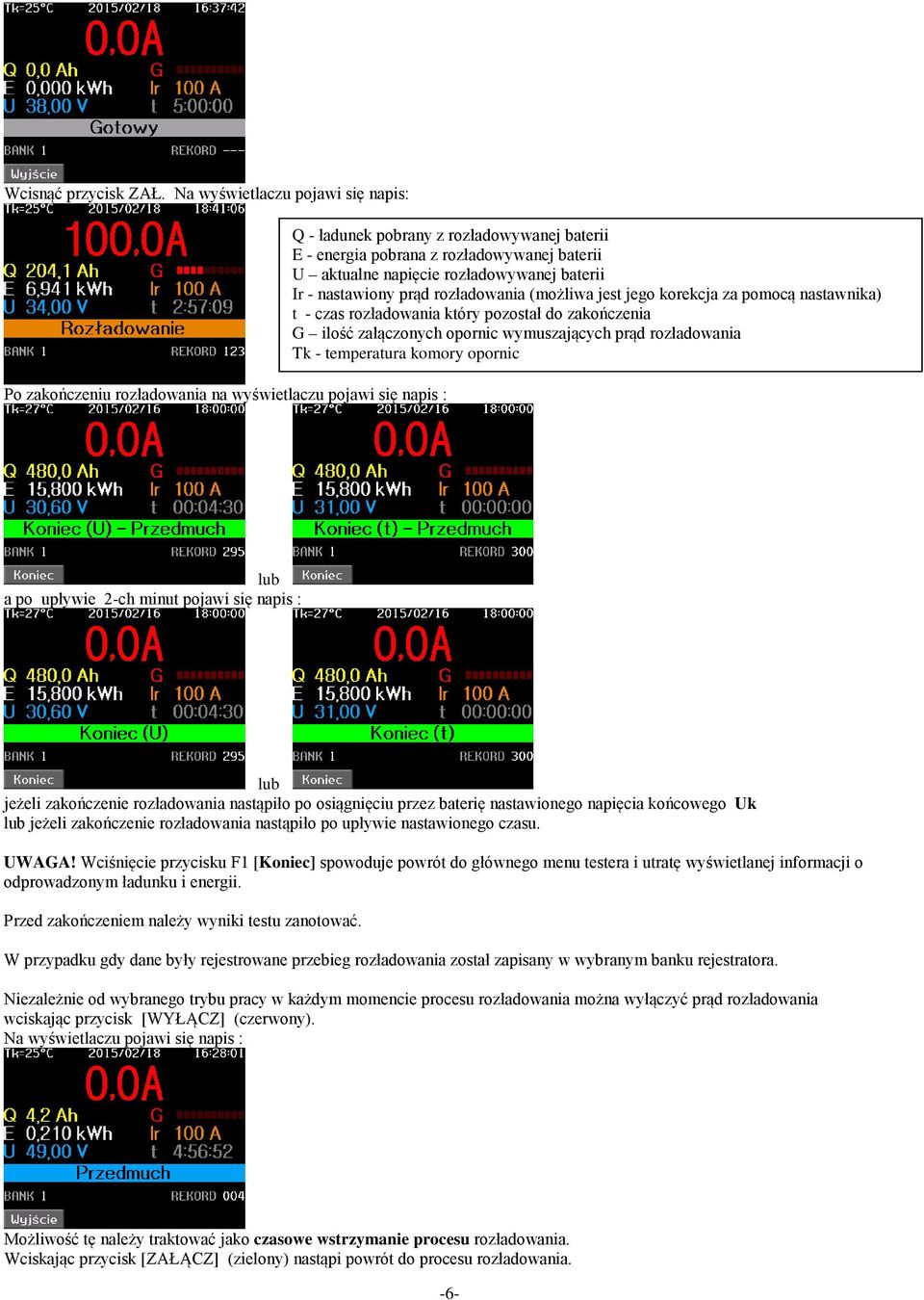

6 Wcisnąć przycisk ZAŁ. Po zakończeniu rozładowania na wyświetlaczu pojawi się napis : Q - ładunek pobrany z rozładowywanej baterii E - energia pobrana z rozładowywanej baterii U aktualne napięcie rozładowywanej baterii Ir - nastawiony prąd rozładowania (możliwa jest jego korekcja za pomocą nastawnika) t - czas rozładowania który pozostał do zakończenia G ilość załączonych opornic wymuszających prąd rozładowania Tk - temperatura komory opornic lub a po upływie 2-ch minut pojawi się napis : lub jeżeli zakończenie rozładowania nastąpiło po osiągnięciu przez baterię nastawionego napięcia końcowego Uk lub jeżeli zakończenie rozładowania nastąpiło po upływie nastawionego czasu. UWAGA! Wciśnięcie przycisku F1 [Koniec] spowoduje powrót do głównego menu testera i utratę wyświetlanej informacji o odprowadzonym ładunku i energii. Przed zakończeniem należy wyniki testu zanotować. W przypadku gdy dane były rejestrowane przebieg rozładowania został zapisany w wybranym banku rejestratora. Niezależnie od wybranego trybu pracy w każdym momencie procesu rozładowania można wyłączyć prąd rozładowania wciskając przycisk [WYŁĄCZ] (czerwony). Na wyświetlaczu pojawi się napis : Możliwość tę należy traktować jako czasowe wstrzymanie procesu rozładowania. Wciskając przycisk [ZAŁĄCZ] (zielony) nastąpi powrót do procesu rozładowania. -6-

7 Stany awaryjne i błędy obsługi 1. Uruchomienie testera bez podłączonej baterii - należy podłączyć baterię 2. Odwrotne podłączenie baterii przed załączeniem zasilania Po załączeniu zasilania i załączonym wyłączniku bezpieczeństwa na wyświetlaczu pojawi się napis : Równocześnie sygnalizacja dźwiękowa ostrzega o odwrotnym podłączeniu baterii. Układ uniemożliwi dalsze postępowanie dopóki nie zostanie poprawione podłączenie na prawidłowe. 3. Odwrotne podłączenie baterii po wstrzymaniu i ponownym rozpoczęciu procesu rozładowywania Jeżeli podczas pracy nastąpi wstrzymanie procesu (przez naciśnięcie przycisku [WYŁĄCZ]) na wyświetlaczu pojawi się napis informujący o końcu procesu rozładowania. W tym stanie można odłączyć baterię i ponownie ją podłączyć lecz odwrotne jej podłączenie uniemożliwi dalszą pracę testera a na wyświetlaczu pojawi się napis: 4. Załączanie testera przy wyłączonym wyłączniku bezpieczeństwa. Na wyświetlaczu pojawi się migający napis STOP Awaryjny -7-

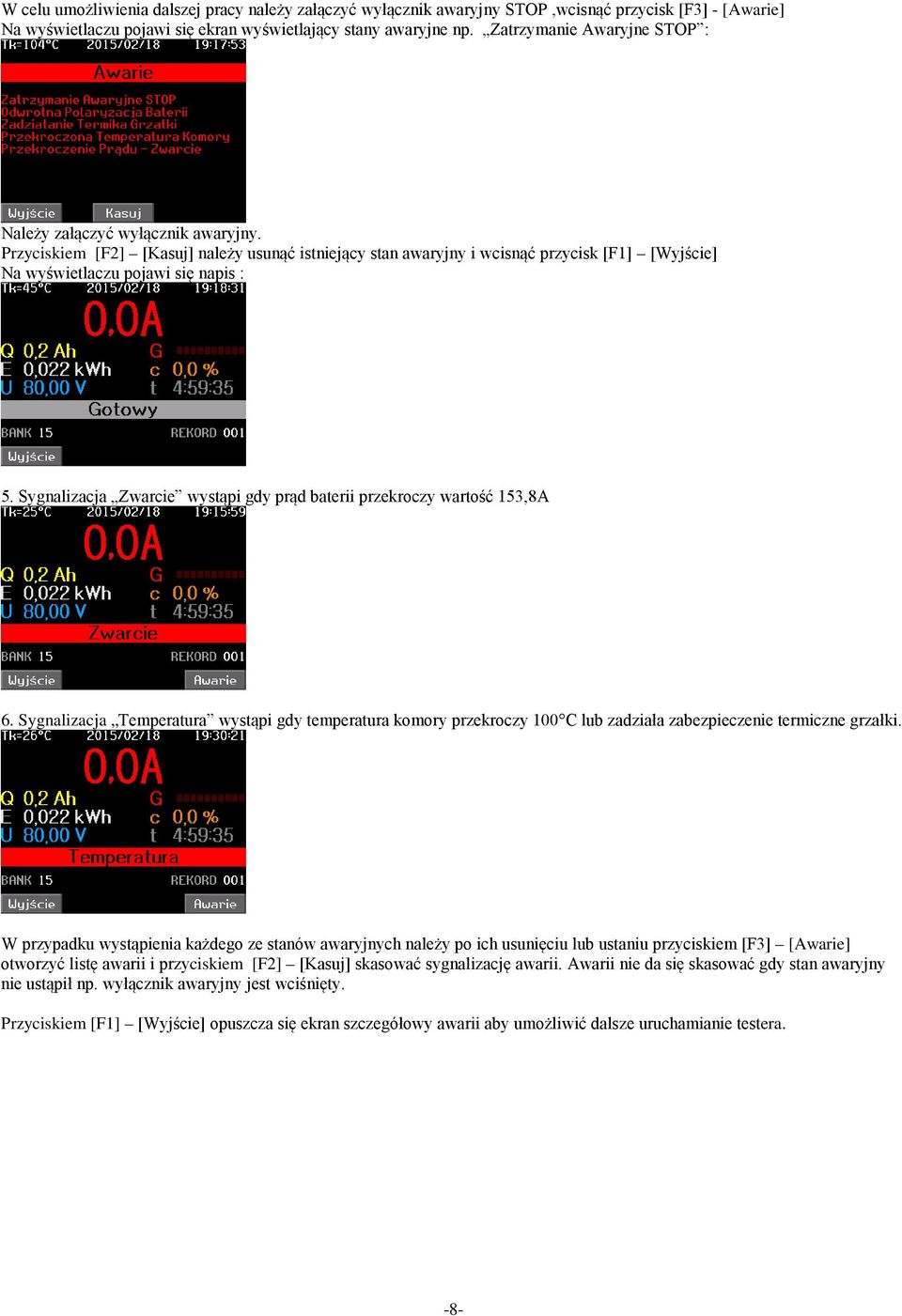

8 W celu umożliwienia dalszej pracy należy załączyć wyłącznik awaryjny STOP,wcisnąć przycisk [F3] - [Awarie] Na wyświetlaczu pojawi się ekran wyświetlający stany awaryjne np. Zatrzymanie Awaryjne STOP : Należy załączyć wyłącznik awaryjny. Przyciskiem [F2] [Kasuj] należy usunąć istniejący stan awaryjny i wcisnąć przycisk [F1] [Wyjście] Na wyświetlaczu pojawi się napis : 5. Sygnalizacja Zwarcie wystąpi gdy prąd baterii przekroczy wartość 153,8A 6. Sygnalizacja Temperatura wystąpi gdy temperatura komory przekroczy 100 C lub zadziała zabezpieczenie termiczne grzałki. W przypadku wystąpienia każdego ze stanów awaryjnych należy po ich usunięciu lub ustaniu przyciskiem [F3] [Awarie] otworzyć listę awarii i przyciskiem [F2] [Kasuj] skasować sygnalizację awarii. Awarii nie da się skasować gdy stan awaryjny nie ustąpił np. wyłącznik awaryjny jest wciśnięty. Przyciskiem [F1] [Wyjście] opuszcza się ekran szczegółowy awarii aby umożliwić dalsze uruchamianie testera. -8-

9 Ustawienia Menu Po załączeniu zasilania na wyświetlaczu pojawi się napis: Po wciśnięciu przycisku [F1] [Menu] na wyświetlaczu pojawi się napis: Przy pomocy kursora [F2] wybieramy polecenie menu i zatwierdzamy [F3] [OK] : Rejestracja i Pamięć USB Ekran ten pozwala na zarządzanie bankami rejestratora. Za pomocą nastawnika wybieramy bank Kolor różowy oznacza, że Bank jest zajęty czyli są w nim zapisane dane z rejestracji. Kolor zielony oznacza, że dane z Banku zostały właśnie zapisane na nośnik USB typu Pendrive. Kolor popielaty oznacza, że Bank jest pusty. Łącznie do dyspozycji jest 16 Banków w każdym z banków można pomieścić 512 wpisów - rekordów. Rekordy zapisywane są w następującym odstępie czasu (okres zapisywania rekordów): Jeżeli ustawiony czas rozładowania jest poniżej 8h:30m okres zapisu rekordów to 60 sekund Jeżeli ustawiony czas rozładowania jest powyżej 8h:30m okres zapisu rekordów to 90 sekund Pozwala to na zapisanie w jednym banku nawet 12 godzinny proces rozładowania Maksymalna nastawa czasu rozładowania. Przeniesienie danych z pamięci testera do komputera PC wykonać należy przy użyciu nośnika USB typu Pendrive Dla nośników USB typu Pendrive o pojemności do 2GB należy przy jego formatowaniu wybrać system plików FAT16 Dla nośników USB typu Pendrive o pojemności powyżej 2GB należy przy jego formatowaniu wybrać system plików FAT32 Urządzenie nie obsługuje nośników sformatowanych w systemie plików NTFS. Po umieszczeniu Pendrive w gnieździe USB i ustawieniu za pomocą nastawnika kursora na wybranym Banku należy wcisnąć przycisk [F3] - [Zapisz]. Po chwili dane zostaną nagrane a kursor zmieni kolor na zielony. Pliki z danymi rejestracji są zapisywane w formacie CSV format ten jest obsługiwany przez popularne arkusze kalkulacyjne. Ponieważ CSV jest plikiem tekstowym w którym dane są rozdzielone znakiem ; można jego zawartość przeglądać przy użyciu edytora tekstu. -9-

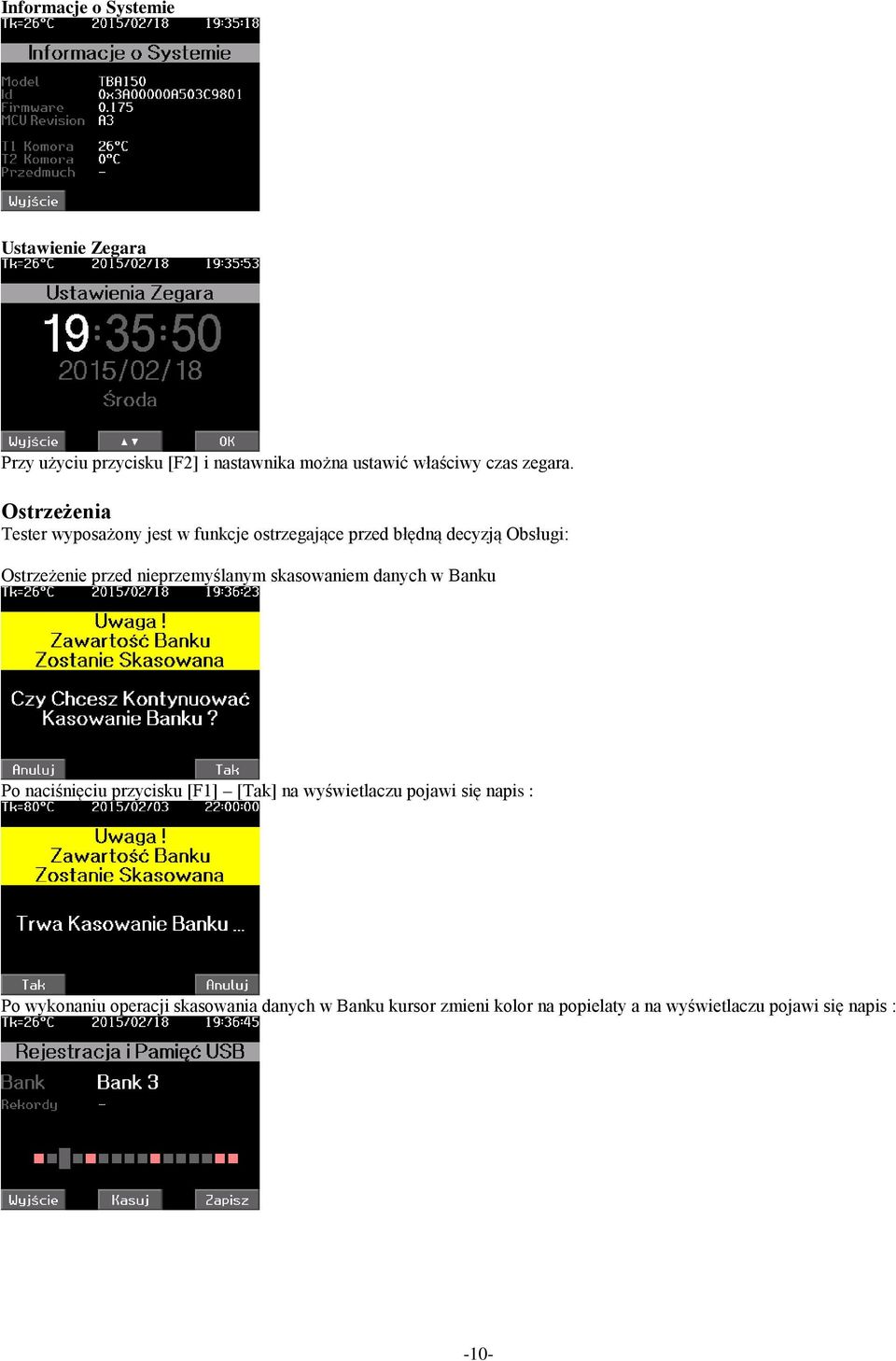

10 Informacje o Systemie Ustawienie Zegara Przy użyciu przycisku [F2] i nastawnika można ustawić właściwy czas zegara. Ostrzeżenia Tester wyposażony jest w funkcje ostrzegające przed błędną decyzją Obsługi: Ostrzeżenie przed nieprzemyślanym skasowaniem danych w Banku Po naciśnięciu przycisku [F1] [Tak] na wyświetlaczu pojawi się napis : Po wykonaniu operacji skasowania danych w Banku kursor zmieni kolor na popielaty a na wyświetlaczu pojawi się napis : -10-

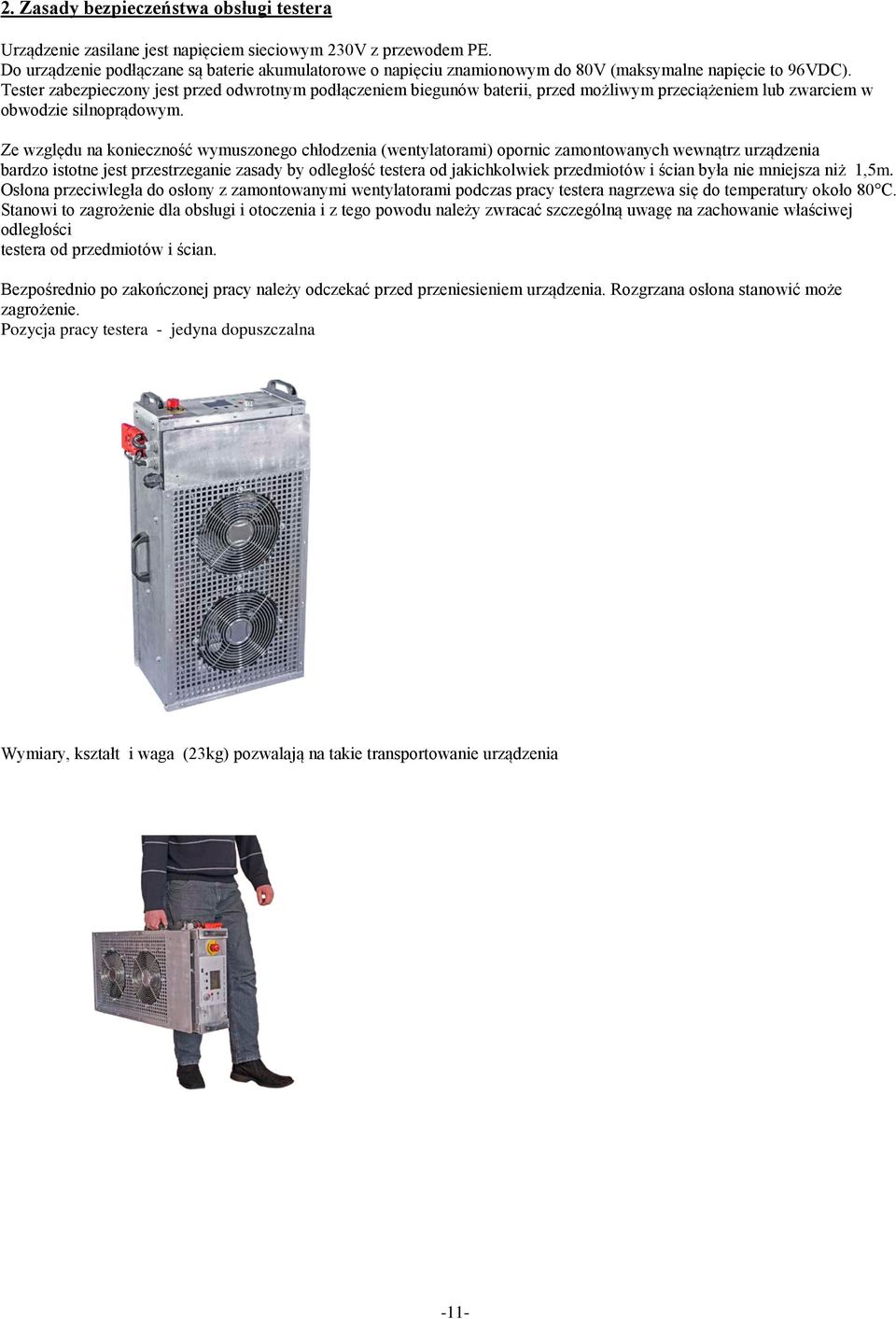

11 2. Zasady bezpieczeństwa obsługi testera Urządzenie zasilane jest napięciem sieciowym 230V z przewodem PE. Do urządzenie podłączane są baterie akumulatorowe o napięciu znamionowym do 80V (maksymalne napięcie to 96VDC). Tester zabezpieczony jest przed odwrotnym podłączeniem biegunów baterii, przed możliwym przeciążeniem lub zwarciem w obwodzie silnoprądowym. Ze względu na konieczność wymuszonego chłodzenia (wentylatorami) opornic zamontowanych wewnątrz urządzenia bardzo istotne jest przestrzeganie zasady by odległość testera od jakichkolwiek przedmiotów i ścian była nie mniejsza niż 1,5m. Osłona przeciwległa do osłony z zamontowanymi wentylatorami podczas pracy testera nagrzewa się do temperatury około 80 C. Stanowi to zagrożenie dla obsługi i otoczenia i z tego powodu należy zwracać szczególną uwagę na zachowanie właściwej odległości testera od przedmiotów i ścian. Bezpośrednio po zakończonej pracy należy odczekać przed przeniesieniem urządzenia. Rozgrzana osłona stanowić może zagrożenie. Pozycja pracy testera - jedyna dopuszczalna Wymiary, kształt i waga (23kg) pozwalają na takie transportowanie urządzenia -11-
