SZWEDZKIE PRZEPISY IZOLACJI WODOODPORNEJ.

Transkrypt

1 1 SZWEDZKIE PRZEPISY IZOLACJI WODOODPORNEJ. 6 najwazniejszych punktow! 1. Spady na podlodze. Spad podlogi robiony wylewka ma byc 7 20 mm/m przy samym SYFONIE i powierzchni conajmniej 50 cm naokolo syfonu w PRYSZNICU lub pod WANNA! Standard jest tu conajmniej 13 mm/m. Na pozostalych powierzchniach podlogi spad ma byc 5 10 mm/m. Standard jest conajmniej 7 mm/m. Spadek ma byc zrobione wylewka/zaprawa a nie klejem!!! UWAGA! Spadek do kratki typu przysciennego (np Unidrain) ma byc 20 mm/m! Spadek nigdzie w lazience nie moze przekroczyc 20 mm/m! Zwroc uwage na rysunek ponizej, ze spadki maja isc prosta linja bez wybrzyszen i niecek! Jezeli nie uda ci sie uzyskac takich spadkow wylewka mozesz wtedy poprawic je szpachla Finja Handspackel Fin, nr artykulu

2 2 2. Brunn /syfon!!! Bardzo wazne punktu dotyczace brunna ponizej: - Wylewka ma dochodzic dokladnie do tego samego poziomu co oprawka syfonu, nie powyzej! - Oprawka syfonu ma byc idealnie czysta przed polozeniem manszetki - Zawinieta manszetka nie ma wystawac spod pierscienia - Syfon wewnatrz ma byc czysty po zamontowaniu brunna

3 3 3. Odstepy rur. 4. Stawianie scian z karton-gipsu. Reglar na konstrukcje scian gipsowych maja byc stawiane co 30 cm pod pojedyncza plyte gipskarton lub co 60 cm przy podwojnej plycie gips-karton lub jeden gips-karton razem z plyta OSB. 5. Izolacja przy montowaniu geberitu. Mata ma byc z tylu i pod spodem zabudowy geberitu oraz nie zapomnij zrobic dziurki wg ponizszego rysunku.

4 4 6. Montowanie rur pex przez sciane. Rury przechodzace przez sciane maja siedziec sztywno, tzn nie moga sie ruszac. Tu ponizej sie zaczyna cala dokumentacja. 1. Wymagania hydroizolacji. 1.1 Wymagania. Regulamin hydroizolacji mowi, ze wszystkie powierzchnie pokryte kafelkami w wiglotnych pomieszczeniach maja byc hydroizolowane. Do wilgotnych pomieszczen zaliczaja sie takie gdzie sciany/podlogi sa czesto polewane woda. W ubikacjach, pralniach i pomieszczeniach z kotlownia robi sie hydroizolacje tylko na podlodze. 1.2 Konstrukcje gruntu domu. Jezeli fundament stoi w bezposrednim kontakcie z ziemia gdzie wilgoc moze przenikac, trzeba hydroizolowac pozaregulaminowo, zobacz rys. 1 (figur 1) ponizej, czyli tylko na scianach i przy kratce. Jest to sytuacja przy starszych domach gdzie hydroizolacja ma byc ograniczona tylko miejsc obciazonych woda, tzn np przy prysznicu. Rysunek nr. 2 (figur 2) pokazuje nowsze budownictwo gdzie fundament jest odizolowany/ocieplony od ziemi i gdzie obowiazuja przepisy hydroizolacji.

5 5 1.3 Podzial stref wilgoci (=våtzon) Jezeli czesc sciany jest w strefie 1 (våtzon 1) trzeba CALA sciane potraktowac jako strefe 1 czyli zupelna hydroizolacja, rys. 3 ponizej. Nalezy unikac umieszczanie drzwi i okien w strefie 1.

6 1.4 Pozostale pomieszczenia. W ubikacjach, pralniach i pomieszczeniach z kotlownia robi sie hydroizolacje tylko na podlodze. Mata hydroizolacyjna ma byc zawinieta 50 mm z podlogi na sciane. 6

7 7 2. Podloze (pod hydroizolacje). 2.1 Ogolne wymagania. Podloze pod hydroizolacje nie moze byc czule na wilgoc. Jezeli tak jest, trzeba wymienic podloze. Hydroizolacja nie moze byc polozona bezposrednio na podlozu. Podloze musi byc mocne, suche i czyste SPAD PODLOGI. Spad podlogi ma byc 7 20 mm/m przy samej kratce i powierzchniach naokolo kratki, tzn w PRYSZNICU lub pod WANNA. Standard jest tu 13 mm. Na pozostalych powierzchniach spad ma byc 5 10 mm/m. Standard jest tu 6 mm. CZYLI: SPAD MUSI BYC NA CALEJ POWIERZCHNI PODLOGI LAZIENKI.

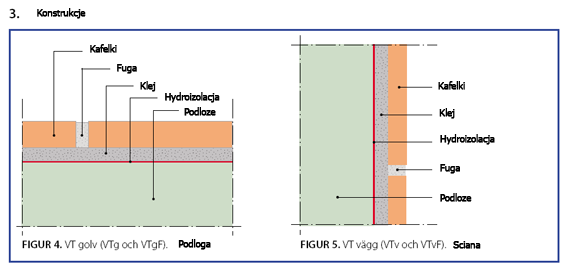

8 8 2.2 Powierzchnie przed renowacja. Glowna zasada jest, ze WSZYSTKIE stare pokrycia powierzchni scian i podlog maja byc usuniete przed renowacja lazienki. Jezeli jednak stare powierzchni nie da sie usunac mozna wykonac hydroizolacje po kontroli z producentem hydroizolacji lub pokryc powierzchnie nowymi plytami. 2.3 Beton. Powierzchnie betonowe maja byc wyrownane jezeli sa nierowne lub zrobic je szorstkie jezeli powierzchnia jest bardzo gladka. 2.4 Powierzchnie z lekkiego betonu. Powierzchnie z lekkiego betonu maja byc wyszpachlowane lub otynkowane przed hydroizolowaniem. 2.5 Tynkowanie. Tynk ma byc wapienny lub mozna uzywac zaprawe gipsowa. 2.6 Szpachlowanie. Szpachlowanie ma byc wykonane szpachla mineralna. 2.7 Sciany i podlogi. Belki podlogowe maja lezec w odstepie 30 cm. Plyty podlogowe maja byc grubosci 22 mm. Podloga ma byc uzbrojona siatka min. 2.5 mm, stosuj nakladki jezeli potrzeba. 3. Hydroizolacja. 3.1 Podloga. Podloga z plyt w strefie 1 ma byc pokryta mata a podloga betonowa mata lub guma. 3.2 Pozostale pomieszczenia. W pozostalych pomieszczeniach takich jak ubikacja, pralnia ma byc pogloga pokryta mata zawinieta na sciane 50 mm. 3.3 Zapieczetowanie hydroizolacyjne (przy pomocy tasm). Zapieczetowanie ma byc wykonane tasma przeznaczone do tego celu z tego samego materialu co mata. Zapieczetowanie hydroizolacyjne maja same byc szczelne lub uszczelnione guma w wielu warstwach. Przy konstrukcjach plytowych maja uszczelnienie hydroizolacyjne szczelne same w sobie bez pomocy gumy. Zapieczetowanie maja byc zrobione przy: - sciany z plyt gipsowych: przejsciach miedzy powierzchniami podloga/sciana, sciana/sciana, miedzy rogami, miedzy polaczeniami w powierzchniach. - sciany z innych materialow masywnych: przejsciach miedzy roznymi typami materialow oraz miedzy podloga i sciana. Gdzie zapieczetowac podloge i sciany? - do syfonu

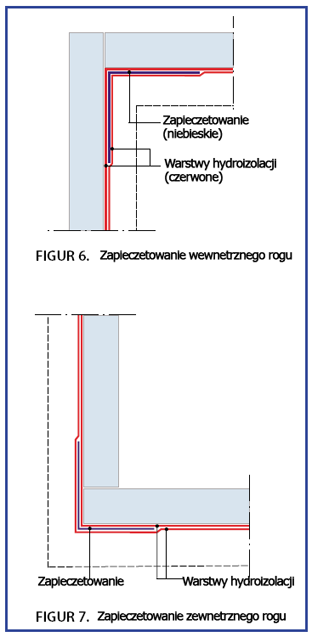

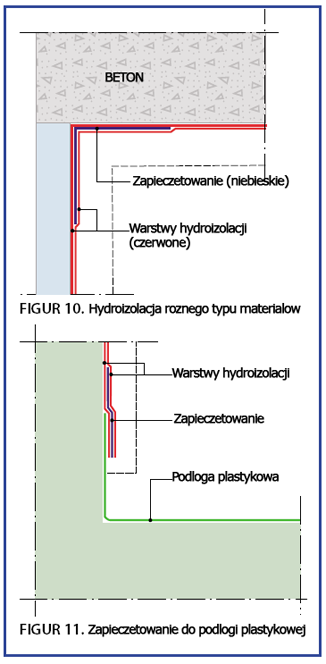

9 9 - do progu, zawiniete do gory do poziomu podlogi - wszystkie przejscia rur w scianach do hydroizolacji Ilustracja zapieczetowan na nastepnych stronach, zobacz rysunki 6, 7,8,9,10,11 gdzie zapieczetowanie jest koloru NIEBIESKIEGO a hydroizolacja koloru CZERWONEGO. KROTKO I ZWIEZLOWATO. 1. W nowszych domach z ocieplonym fundamentem lub w starych domach gdzie sami ocieplilismy fundament conajmniej 5 cm cellplast. Lazienka: poloz mate na scianach i podlodze Pralnia: poloz mate tylko na podlodze z zawinieciem 10 cm na sciane 2. W starych domach z NIEocieplonym fundamentem. Lazienka: mata tylko na scianach i na podlodze przy naokolo kratki Pralnia: zadna mata na podlodze an ina scianach PLYTY REGIPSOWE. Spojrzyj na rysunek 3 na gorze, w strefie 1 uzywaj zawsze regipsy wodoodporne a w pozostalych strefach zwykle regipsy.

10 10

11 11

12 12

13 13

14 14

15 15 4. PRZEJSCIA RUR PRZEZ SCIANY I PODLOGI. - UWAGA! NIE WOLNO WYKONAC ZADNYCH PRZEJSC RUR W PODLODZE OPROCZ SYFONU I EW. INNEGO WYPLYWU, NP OD KLOZETU! WSZYSTKIE POZOSTALE RURY MAJA WYCHODZIC ZE SCIAN JEZELI OCZYWISCIE JEST TECHNICZNIE MOZLIWE. - przejscia rur w scianach w strefie 1 sa dozwolone tylko do rur do baterii - rury przejsciowe maja siedziec na stale w scianie, dozwolony jest luz maksymalnie 2 mm miedzy rura i plyta przez ktora rura przechodzi. Jezeli powstanie wiekszy odstep niz 2 mm nalezy to naprawic ale NIE silikonem. - odstep miedzy rurami nie moze nigdzie byc mniejszy niz 40 mm, rysunek ponizej - odleglosc miedzy rurami podloga/sciane nie moze byc mniejszy niz 60 mm, rysunek ponizej - rury maje przechodzic przez sciane pod katem prostym zeby byly latwe do przesuwanie przy montazu - rury maja wystawac ze sciany 50 mm, najwiecej 100 mm przed kafelkowaniem 5. SYFONY W stropie drewnianym syfon moze byc zamontowany w specjalnej plytce montazowej w/g opisu producenta syfonu, rysunek ponizej.

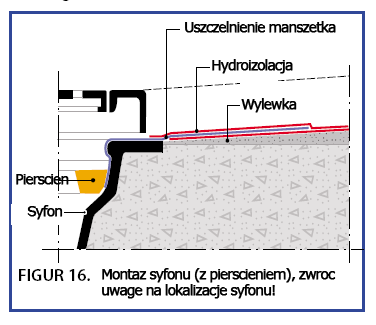

16 16 Syfon (golvbrunn) ma byc zamontany poziomo (tolerancja +/- 2 mm) na takiej wysokosci, zeby mata hydroizolacyjna wchodzaca do syfonu byla na takim poziomie podlogi ktory jest stworzony wymaganym spadkiem, rysunek ponizej. Uwaga! Manszetka nie moze wystawac spod pierscienia! Syfony sprzed roku 1990 maja byc wymienione! Zabronione jest fugowanie silikonen na okolo kratki syfonu! Tam sie WYLACZNIE fuguje fuga! Fugowanie silikonem jest motywowane tylko tam gdzie mozna oczekiwac ruchy (scian lub podlogi). Oprocz tego nalezy fugowac polaczenie roznorodnych materialow, np miedzy kafelkami i framuga okienna. W pozostalych miejscach gdzie nie ma ruchu powierzchni nalezy fugowac zwykla fuga.

17 17 6. PODWIESZANA MUSZLA KLOZETOWA. Spad podlogi jest tez obowiazkowy nawet pod zbiornikem wody (oprocz oczywiscie pozostalej powierzchni podlogi lazienki). Mata hydroizolacyjna musi byc ZA wybudowa oraz POD wybudowa zbiornika wody. W najnizszym punkcie pod wybudowa ma byc zrobiony otwor na drenaz gdzie ew. woda moze wyciec i byc widoczna (np przy skraplaniu), rysunek ponizej. UWAGA! Pamietaj wyciagnac zabezpieczenie transportowe ze srodka zbiornika przed jego zabudowa! 7. TOLERANCJA ROZNIC POZIOMU MIEDZY KAFELKAMI.

18 18 Dozwolona maksymalna tolerancja roznic poziomow miedzy kafelkami roznych wielkosci: - Kafelki 10 x 10 cm: 0,7 mm - kafelki 15 x 15 cm: 1,0 mm - kafelki powyzej 15 x 15 cm wedlug wzoru = (dlugosc + szerokosc / 1000) + 1 mm - maksymalnie dozwolona tolerancja jakichkolwiek kafelek 2,0 mm 8. WYGLAD LAZIENKI PRZED HYDROIZOLACJA. Zwroc uwaga na odstepy i odleglosci roznych rur na rysunku ponizej. 9. SAMOKONTROLA PO WYKONANEJ PRACY W LAZIENCE. Zanim zakonczysz prace skontroluj dokladnie nastepujace punkty, punkt za punktem:

19 19 - czy spad jest wykonany wedlug przepisow, w calej lazience - czy syfon jest prawidlowo zamontowany - czy splukiwanie klozetu woda dziala prawidlowo - czy fugowanie jest dokladnie zrobione i nigdzie nie pominiete - czy silkowanie jest dokladnie zrobione i nigdzie nie pominiete - czy ogrzewanie podlogi dziala prawidlowo - czy krany i baterie dzialaja prawidlowo - czy woda nigdzie nie cieknie
