1 Wersja 1.0, uaktualniona System MAPEI, instrukcje aplikacji. MAPEI, przepisy uzywania produktow i hydroizolacji. Co to jest mokre pomieszczenie? - Lazienka lub prysznic, sciany i podloga - Pralnia, podloga i cokol - Toaleta, podloga i cokol - Pokoj z panna, podloga i cokol conajmniej 5 cm Przygotowania podloza scian i podlog. Generalnie podloze scian i podlog pod hydroizolacje ma byc oczyszczone z poprzednich pokryc takie jak: - stary szpachel - tynk piaskowy - resztek zaprawy - tluszczu - itd SCIANY. Konstrukcje scian. Masywne konstrukcje scian moga byc z betonu, lekkiego betonu lub scian z cegly. Sama powierzchnia tych konstrukcji moze byc z odlanego betonu, pokryta tynkiem lub oszpachlowana. Odlany beton musi byc oszlifowany lub zaprimerowany primerem Primer FR lub Mapeprim SP przed polozeniem gumy. Pekniecia i nierownosci w betonie trzeba naprawic zaprawa o bazie cementowej, np Planitop Fast 330 lub Redirep 45 RSF. Otynkowane sciany maja miec strukture odpowiadajaca oszpachlowanej powierzchni lub gladko otynkowanej powierzchni o strukturze 1-4. Konstrukcje z plyt maja byc wykonane z plyt wodoodpornych i montowane tak zeby uzyskac odpowiednia sztywnosc. Plyty z drewna nie moga byc bezposrednim podlozem hydroizolacji. Plyty nie ciagnace wilgoci musza byc primerowane primerem Primer FR. W przypadku kiedy sa wilgotne pomieszczenia po obu stronach sciany musi ta sciana miec wentylacje. PODLOGI. Konstrukcje podlog. Podloga o bazie cementowej powinna miec szorstka powierzchnie. Jezeli powierzchnia nie jest szorstka musi ona byc primerowana primerem Primer FR lub Mapeprim SP przed polozeniem wodoodpornej izolacji. Nierownosci itp naprawic zaprawa typu Plan R35 Plus lub Nivorapid. 1

2 Wylewka. Wykonac produktem Uniplan Eco lub Conplan Eco. Podlogi o konstrukcji drewnianej. Konstrukcja drewniana musi miec sztywnosc odpowiadajaca plyty drewnianej o grubosci conajmniej 22 mm klejonej i przykreconej na regel 45 x 195 i rozstawie 30 cm. Standartowa konstrukcja podlogowa z plyta 22 mm i rozstawem reglar 60 cm musi byc wzmocniona w nastepujacy sposob: - daj primer Primer G na plyte - poloz siatke metalowa 2,5 mm i rozstawem 10 cm, zrob zakladki przy laczeniu - daj wylewke conajmniej 12 mm przy syfonie (brunn) Spad (Bardzo wazne!). Spad w strone syfonu (brunn) w calej lazience ma byc 10 mm/m 5 mm/m. Pod wanna, w prysznicu, przy samym golvbrunn (syfonie) ma spadek miec 20 mm/m 6,7 mm/m. Zbudowanie spadku. Budowanie spadku 5 50 mm wykonac z Uniplan Eco. Budowanie spadku 3 30 mm wykonac z Nivorapid. Dokladne szpachlowanie spadku mozna zrobic z Plan R35 Plus. Ogrzewanie podlogowe. Przy wodnym ogrzewaniu podlogi jest rekomendowana wylewka Uniplan Eco o grubosci conajmniej 20 mm. Jezeli rury sa polozone w aluminiowych blachac oczysc je T-spritem. Potem wyprimeruj je z cala podloga primerem Primer FR. Kable elektrycznego ogrzewania podlogi maja byc zupelnie pokryte Uniplan Eco. Maja one tez lezec tuz pod sama izolacja wodoodporna. 2

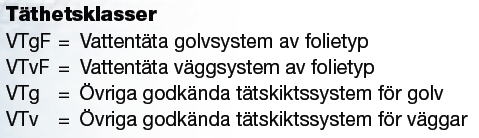

3 Strefy (våtzon) pomieszczen mokrych. Pomieszczenie mokre dzieli sie na 2 Strefy: Strefa 1 i Strefa 2. Strefa 1 (våtzon 1) leza przy samej wannie/prysznicu i w odleglosci conajmnie 1 m stamtad. Cala podloga nalezy tez do strefy 1. Strefa 2 = pozostale powierzchnie. Inne pomieszczenia. W toaletach, pralniach i kotlowniach ma byc dana mata tylko na podlodze. Klasy szczelnosci. VTgF = mata na podloge VTvF = mata na sciany 3

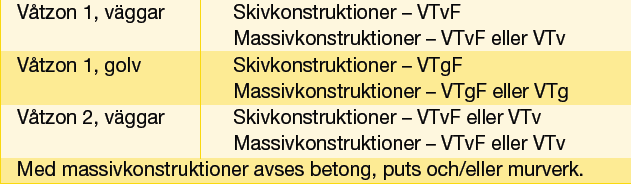

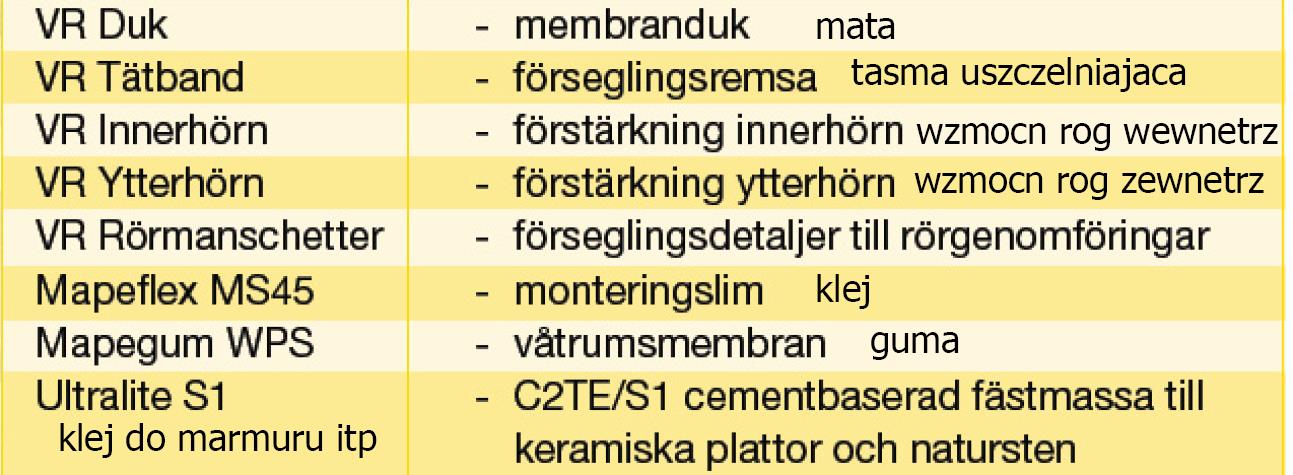

4 VTg = inne zaakceptowany system na podloge VTv = inne zaakceptowany system na sciany Wybor systemu hydroizolacji. Strefa 1, sciany z plyt = mata Strefa 1, sciana z betonu, tynku, itp = mata Strefa 1, podloga z plyt = mata Strefa 1, podloga z betonu, tynku, itp = mata Strefa 2, sciany z plyt = mata Strefa 2, sciana z betonu, tynku, itp = mata Czyli: wszedzie dac mate! Komponenty u Mapei. 4

5 Montowanie maty z guma. 1. Pokryj powierzchnie Mapegum WPS rolka i nie wiecej niz bedziesz pokrywal w ciagu 15 min. 2. Pokryj powierzchnie pasem maty i zacznij w rogu strefy Przycisnij mate specjalnym narzedziem tak zeby nie bylo zadnych babelkow ani nierownosci. 4. Kontynuuj montowac nastepny pas maty kant do kantu. 5. Aplikuj Mapegum WPS na nowej powierzchni i kontunuuj. 5

6 Zakladki miedzy matami. 1. Uzyj rolke lub pendzel do aplikacji Mapeflex MS45 na polaczeniu miedzy pasami maty. 2. Zamontuj pasek VR Tätband na polaczeniu i przycisnij narzedziem tak zeby nadmiar kleju wyszedl 6

7 Montaz maty na podlodze. 1. Przy aplikowaniu maty na podlodze uzyj roler 2. Poluz mate na podlodze i wyciskaj powietrze od srodka w kierunku bokow tak zeby wyszedl nadmiar gumy. Uzyj tez narzedzia. 3. Konynuuj w ten sam sposob kant do kantu 4. Polacz teraz pasy mat w ten sam sposob jak prze scianach 5. Polaczenia miedzy podloga i sciana zamykacz paskami w ten sam sposob przy pomocy VR Tätband. Gotowe narozniki, wewnetrzne i zewnetrzne, przyklejasz w rogach miedzy sciana i podloga. Nadmiar Mapeflex MS45 wyjdzie po nacisnieciu na paski. 7

8 8

9 Uszczelnianie przejsc rur. 1. Przy uszczelnianiu przejsc rur sprawdz zeby rur siedzialy twardo i sie nie ruszaly. Maksymalna szpara miedzy rura i dziura przejscia moze byc 2 mm. Rura ma wystawac ze sciany conajmniej 100 mm. 2. Pomaluj powierzchnie maty na scianie oraz rury uzywajac Mapeflex MS45 3. Wcisnij manszetke odpowiedniego rozmiaru przez rure. 9

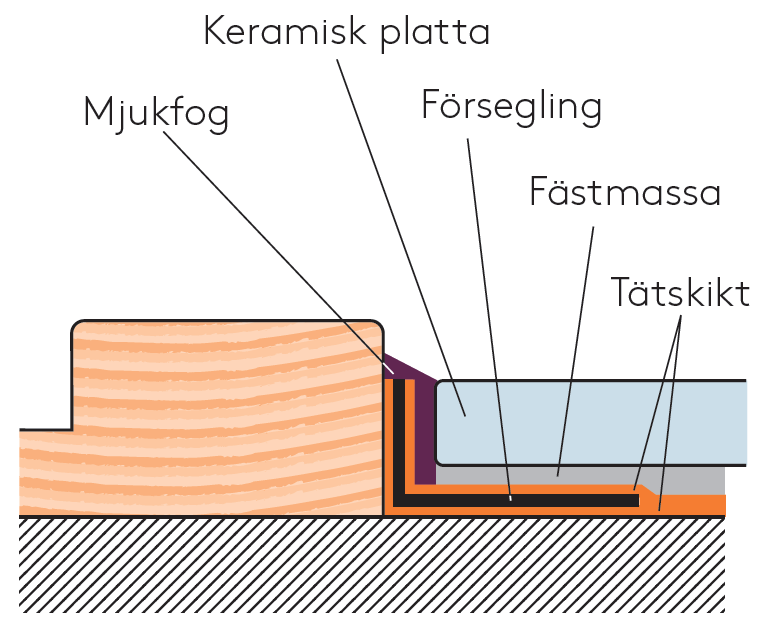

10 Wykonczenie przy progu. Mjukfog = silikon Keramisk platta = klinker Försegling = guma Fästmasa = klej Tätskikt = mata Przy zakonczeniu maty przy progu podciagnij mate i zlicuj z najwyzszym poziomem klinkierow. Przyklej potem mate do progu klejem Mapeflex MS45. Golvbrunn. Instrukcja montowania golvbrunn a Purus z plastyku oraz kratki 300 Multi. 1. Zamontuj noz Purusa w rowku pierscienia 2. Wycentrowac manszetke SMB Butyl nad brunnem 3. Aplikuj klej Mapegum WPS na podlodze naokolo manszetki 4. Pokryj manszetke SMB Butyl przy pomocy szpachlowki uzywajac Mapeflex MS45. Wcisnij mate w ta swieza powierzchnie Mapeflex MS45. Wycisnie ewentualne powietrze. 5. Wytnij dziure przy pomocy noza Purus. 6. Zaloz pierscien 10

11 11

12 12

13 Reparacje lazienki z mata systemu Mapei. 1. Sprawdz czy mata jest porzadnie przyklejona w miejscu naprawy 2. Wyczysc luzne resztki starego kleju 3. Wytnic podloze naokolo miejsca uszkodzenia 4. Wytnij nowa mate tak zeby bylo 5 cm zakladki naokolo 5. Aplikuj klej Mapiflex MS45 i przyklej na to mate 6. Wycisnij powietrze 7. Pozwol wyschnac. 13

14 Montowanie kafelkow na sicianach i podlogach. 1. Wymieszaj klej wedlug instrukcji. Badz dokladny z iloscia wody. Wymieszaj klej i wode i zaczekaj potem 4-5 minut. Wymieszaj potem wszystko jeszcze raz. 2. Wcisnij potem wymieszana mase w podloze. Uzyj potem grzebienia i pociagnij rowki w polozonej masie. Wybierz odpowiedni rozmiar grzebiena tak zeby uzyskac calkowite pokrycia kafelka pod spodem. 3. Poloz kafelke na tej mokrej masie. Poloz kafelke na miejcu i pociagnij ja lekko. 4. Kontroluj regularnie ze kafelka jest calkowite pokryta klejem od spodu i ze klej nie zdazyl wyschnac. 5. Przypilnuj zeby pokryc klejem od spodu cala powierzchnie kratki naokolo brunna (syfonu). Wyczysc srodek syfonu po zakonczeniu kafelkowania podlogowego zeby nie zostawic resztek kleju! 14

15 15

16 Fugowanie kafelkow na scianach i podlodze. Wymieszaj klej wedlug instrukcji. Badz dokladny z iloscia wody za kazym razem zeby uzyskac tem sam odcien fugi. Przy za szybkim mieszaniu masy fugi moga postac babelki co powoduje tez babelki w gotowej fudze. Czyli nie mieszaj za szybko! 1. Uzywaj gumowej szpachlowki do rozpracowoj fuge diagonalnie po powierzchni kafelkow zeby calkowicie wypelnic szpary miedzy kafelkami. Wyszysc nadmiar fugi gumowym narzedziem do zdrapywania??????? 2. Kiedy fuga zaczyna sztywniec mozna zaczac mycie mokra gabka. Pracuj ruchami okraglymi. Myj gabke czesto czysta woda. Gabka nie moze byc tak wilgotna zeby z niej ciekla woda. Pracuj gabka tak dlugo az kafleki beda czyste i fugi gladkie. 3. Po okolo 30 minutach powstaje blona na kafelkach. Wyczysc ja sucha szmatka. 4. Aplikuj miekka fuge (silikon) pistoletem w rogach pomieszczenia. Uzyj Mapesil AC lub Megasil SG. 5. Wysprayuj silikon mieszanka mydla i potem wygladz go narzedziem lub palcem. 16

17 17

18 Wkrecanie wkretow w sciane. 1. Wywierc dziure 2. Wypelnij dziure silikonem Mapesil AC lub Mapesil SB 3. Wcisnij kolek 4. Wypelnij kolek tak jak w punkcie 2 5. Wkrec wkret 18
