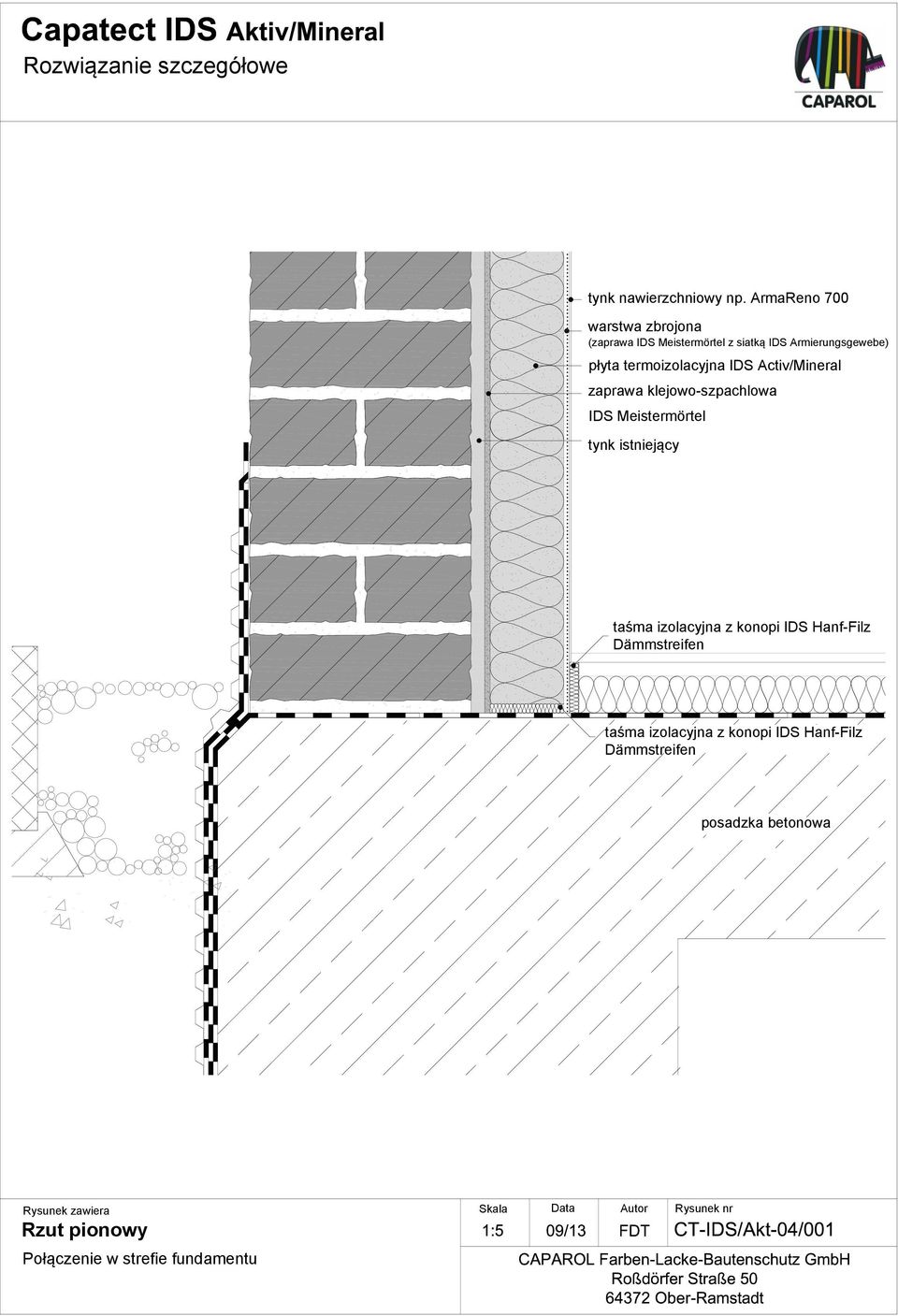

1 zaprawa klejowo-szpachlowa IDS Meistermörtel taśma izolacyjna z konopi IDS Hanf-Filz Dämmstreifen taśma izolacyjna z konopi IDS Hanf-Filz Dämmstreifen posadzka betonowa Rzut pionowy Połączenie w strefie fundamentu

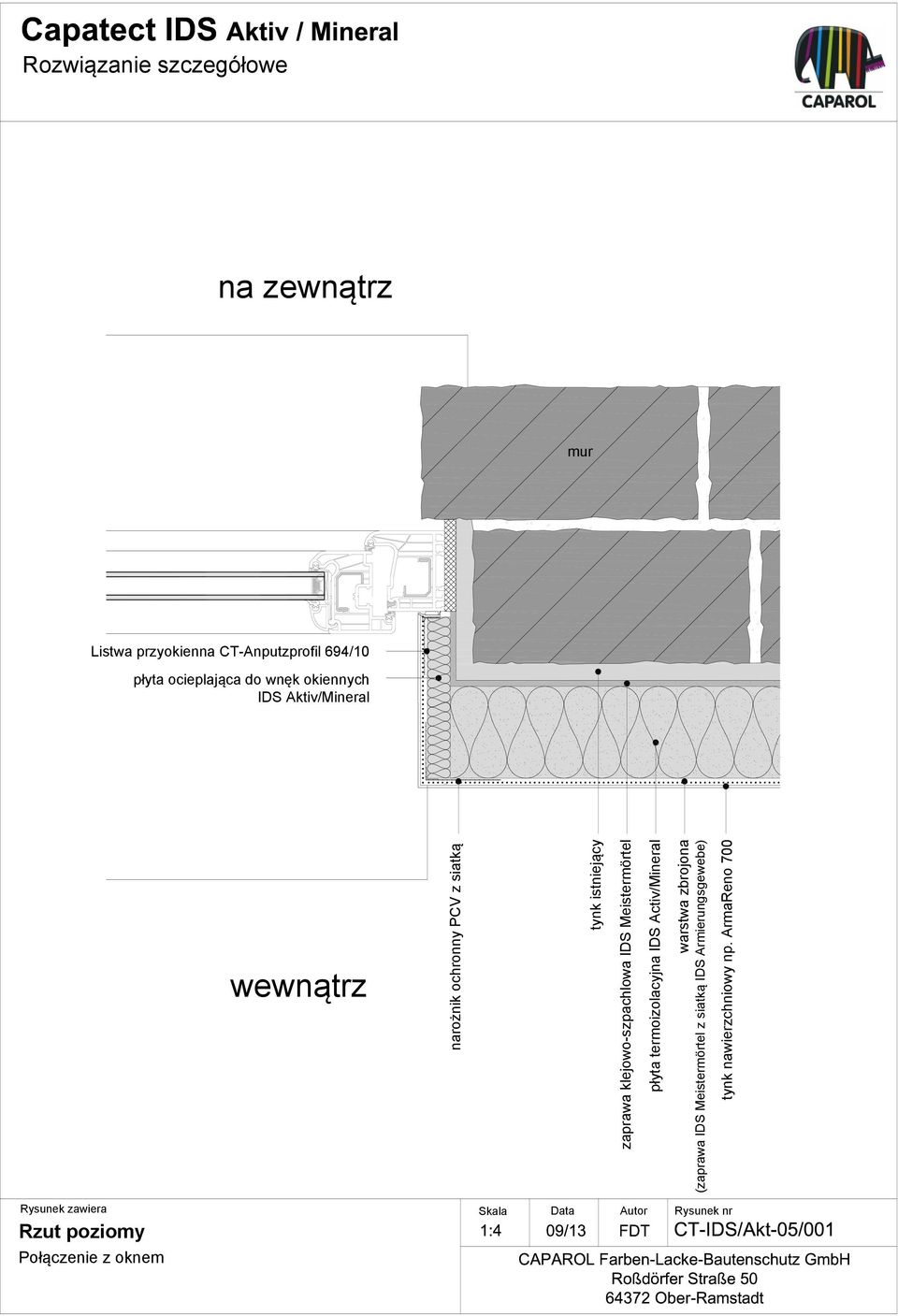

2 na zewnątrz mur Listwa przyokienna CT-Anputzprofil 694/10 płyta ocieplająca do wnęk okiennych IDS Aktiv/Mineral wewnątrz narożnik ochronny PCV z siatką Rzut poziomy Połączenie z oknem

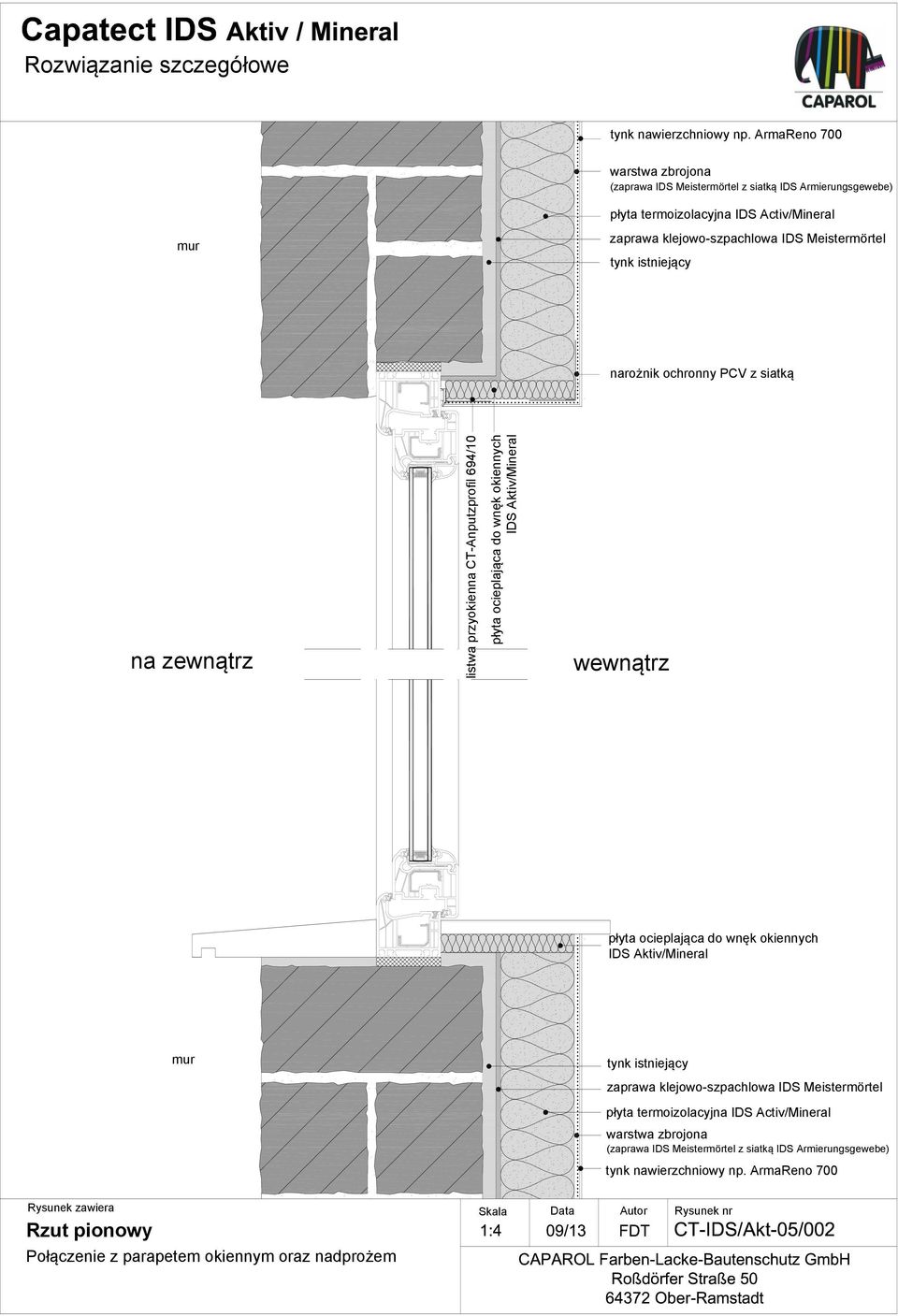

3 mur narożnik ochronny PCV z siatką na zewnątrz listwa przyokienna CT-Anputzprofil 694/10 płyta ocieplająca do wnęk okiennych IDS Aktiv/Mineral wewnątrz płyta ocieplająca do wnęk okiennych IDS Aktiv/Mineral mur Rzut pionowy Połączenie z parapetem okiennym oraz nadprożem

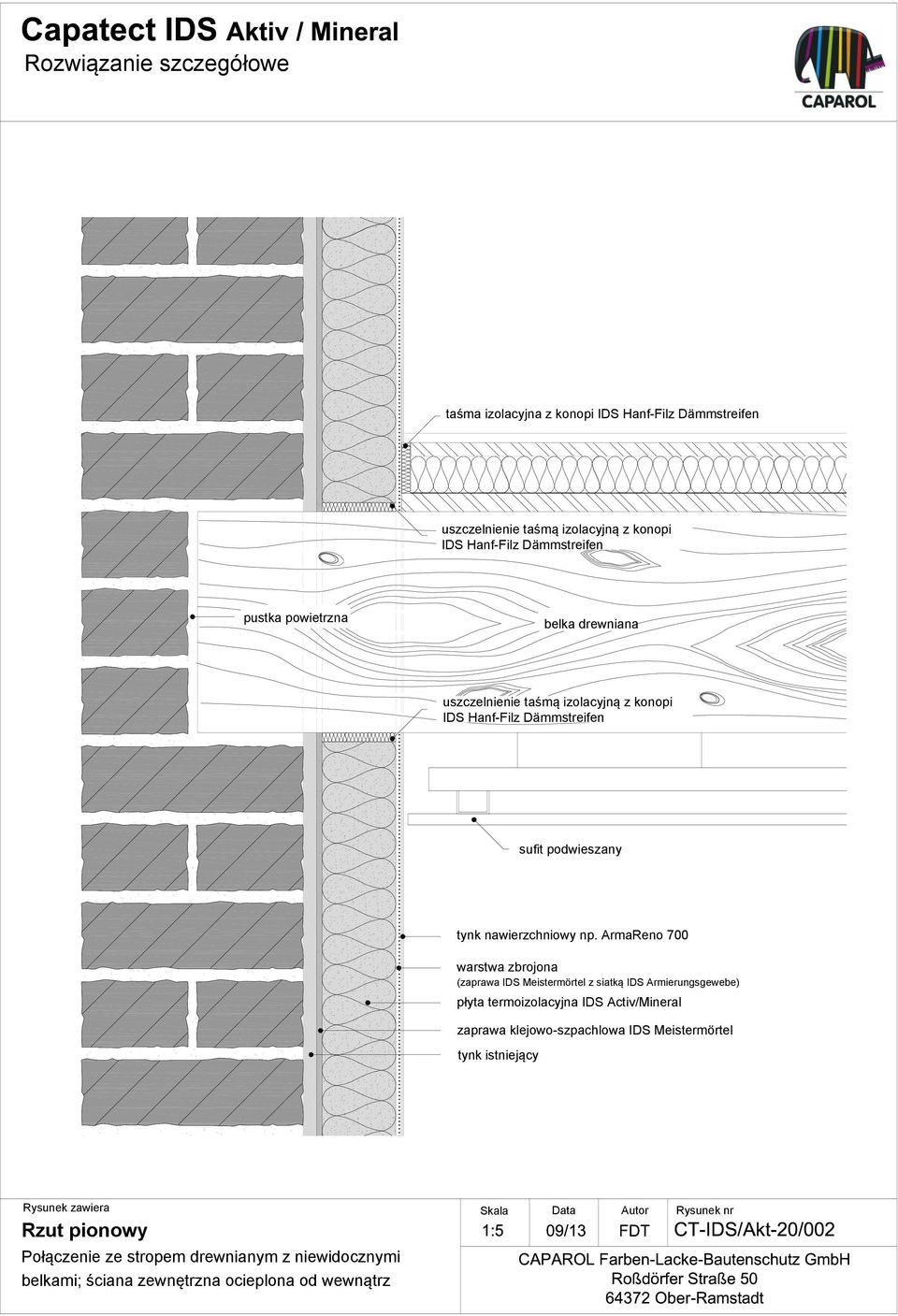

4 taśma izolacyjna z konopi IDS Hanf-Filz Dämmstreifen pustka powietrzna belka drewniana uszczelnienie taśmą izolacyjną z konopi IDS Hanf-Filz Dämmstreifen wykładzina podłogowa suchy jastrych izolacja deskowanie warstwa izolująca belka drewniana płyta termoizolacyjna IDS Activ Rzut pionowy/poziomy Połączenie ze stropem drewnianym z niewidocznymi belkami; ściana zewnętrzna ocieplona od wewnątrz brak

5 uszczelnienie taśmą izolacyjną z konopi IDS Hanf-Filz Dämmstreifen pustka powietrzna belka drewniana uszczelnienie taśmą izolacyjną z konopi IDS Hanf-Filz Dämmstreifen sufit podwieszany Rzut pionowy Połączenie ze stropem drewnianym z niewidocznymi belkami; ściana zewnętrzna ocieplona od wewnątrz

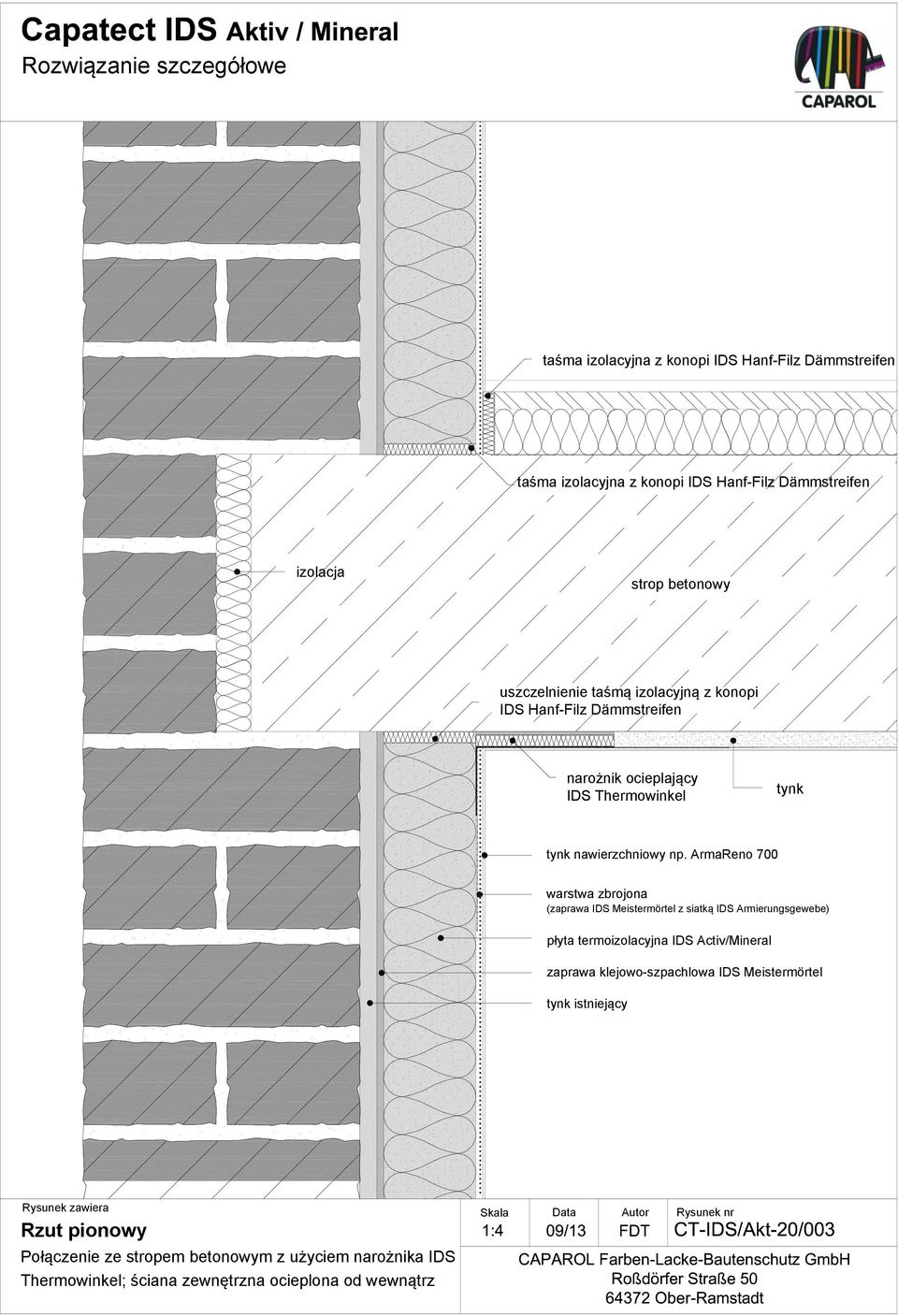

6 izolacja strop betonowy uszczelnienie taśmą izolacyjną z konopi IDS Hanf-Filz Dämmstreifen narożnik ocieplający IDS Thermowinkel tynk Rzut pionowy Połączenie ze stropem betonowym z użyciem narożnika IDS Thermowinkel; ściana zewnętrzna ocieplona od wewnątrz

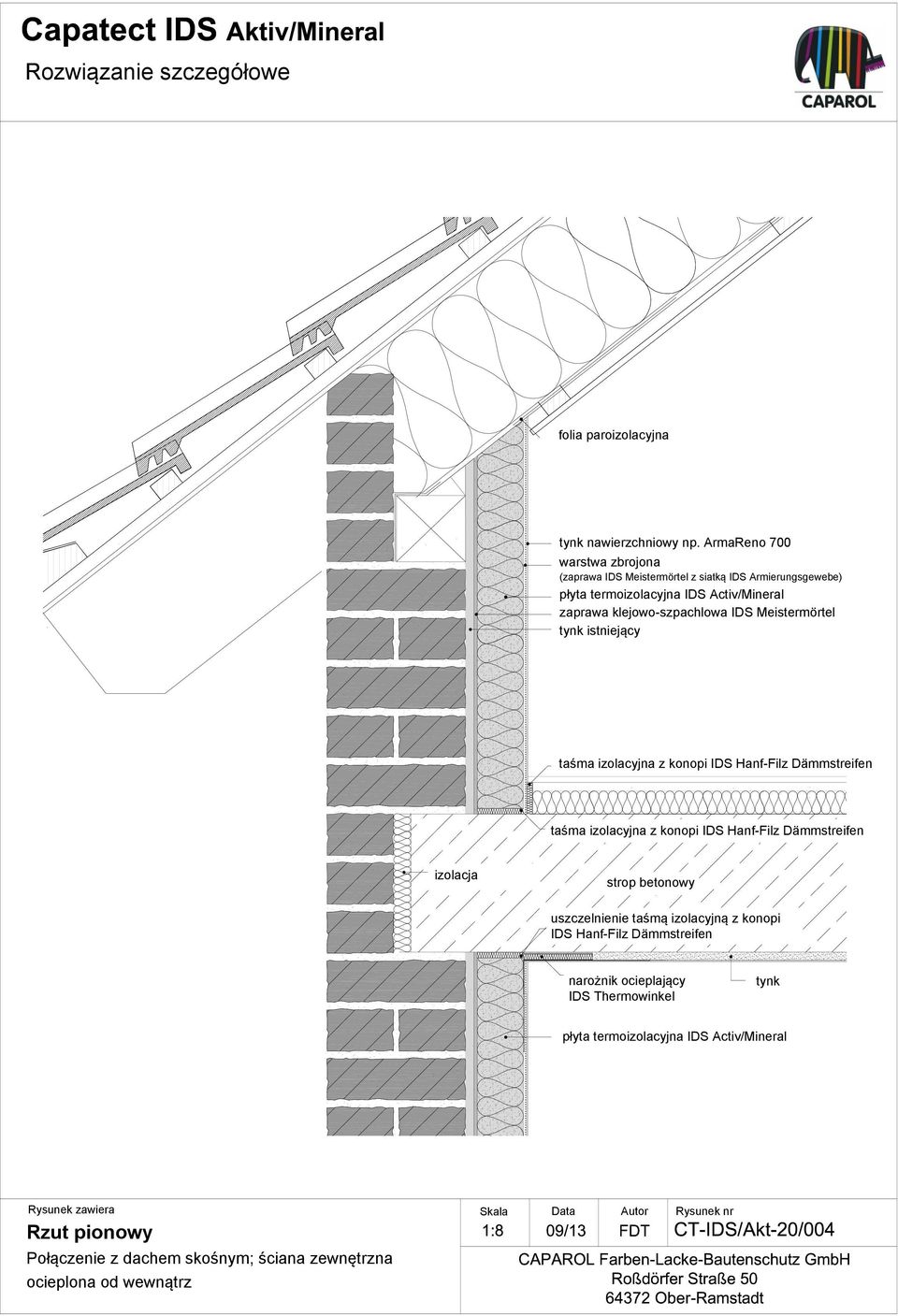

7 folia paroizolacyjna izolacja strop betonowy uszczelnienie taśmą izolacyjną z konopi IDS Hanf-Filz Dämmstreifen narożnik ocieplający IDS Thermowinkel tynk Rzut pionowy Połączenie z dachem skośnym; ściana zewnętrzna ocieplona od wewnątrz

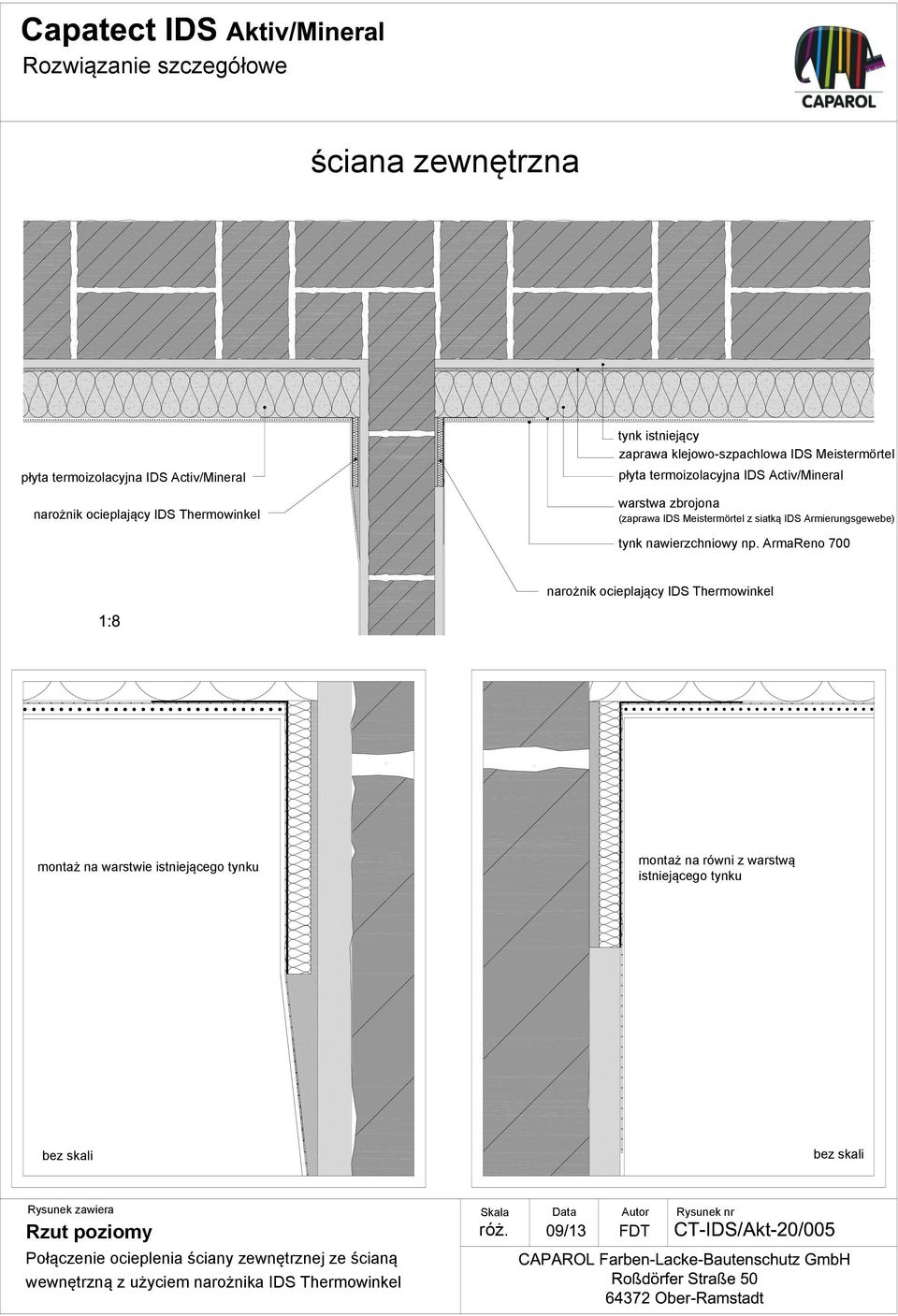

8 ściana zewnętrzna narożnik ocieplający IDS Thermowinkel narożnik ocieplający IDS Thermowinkel montaż na warstwie istniejącego tynku montaż na równi z warstwą istniejącego tynku bez skali bez skali Rzut poziomy Połączenie ocieplenia ściany zewnętrznej ze ścianą wewnętrzną z użyciem narożnika IDS Thermowinkel róż.

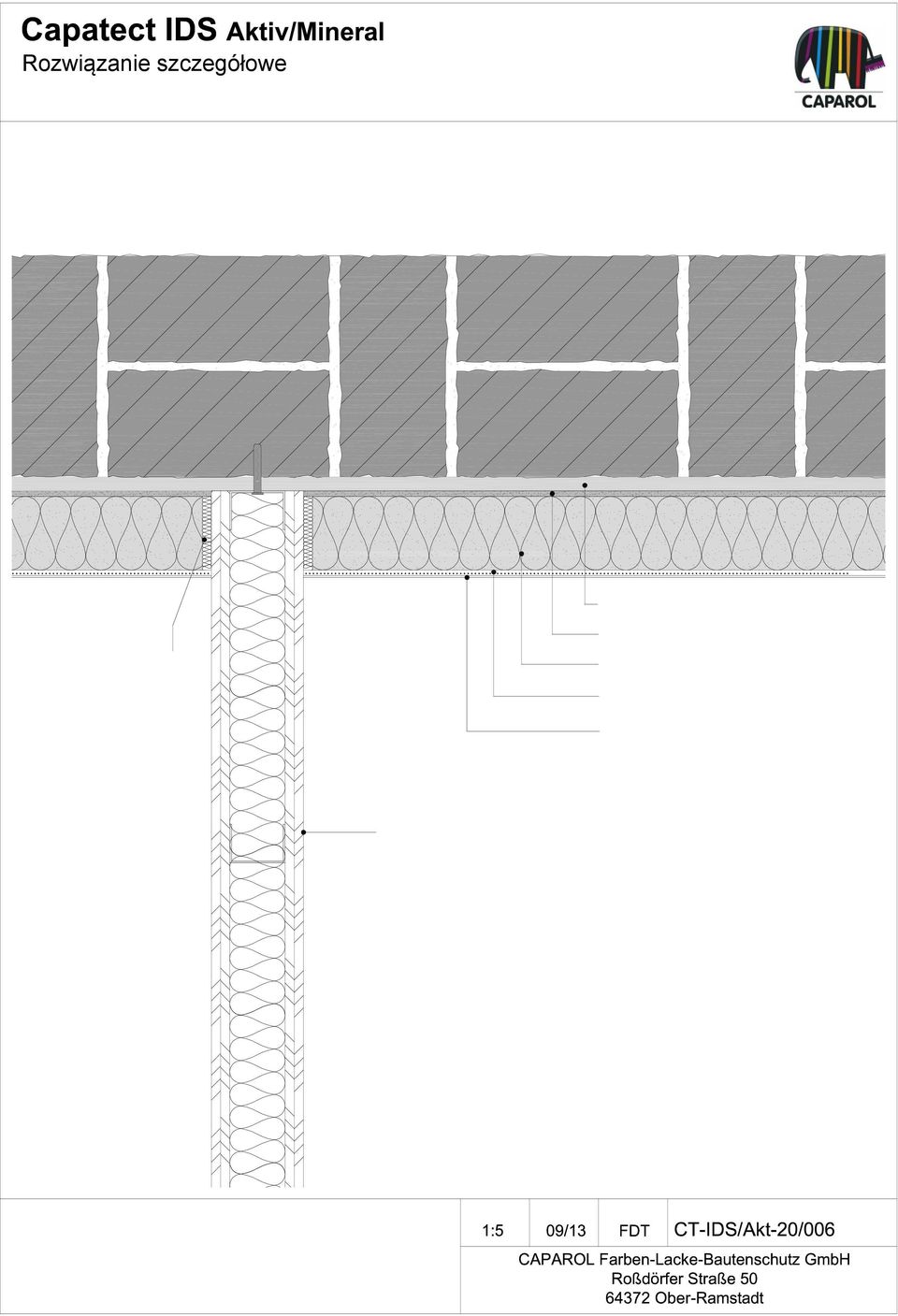

9 ewn z Rzut p y Połączenie z istniejącą ścianą wewnętrzną wykonaną w technologii suchej zabudowy; ściana zewnętrzna ocieplona od wewnątrz

10 ewn z warstwa izolująca zaprawa klejowo-szpachlowa IDS Meistermörtel (zaprawa IDS Meistermörtel z siatką IDS Armierungsgewebe) Rzut poziomy Połączenie z dobudowaną ścianą wewnętrzną wykonaną w technologii suchej zabudowy; ściana zewnętrzna ocieplona od wewnątrz

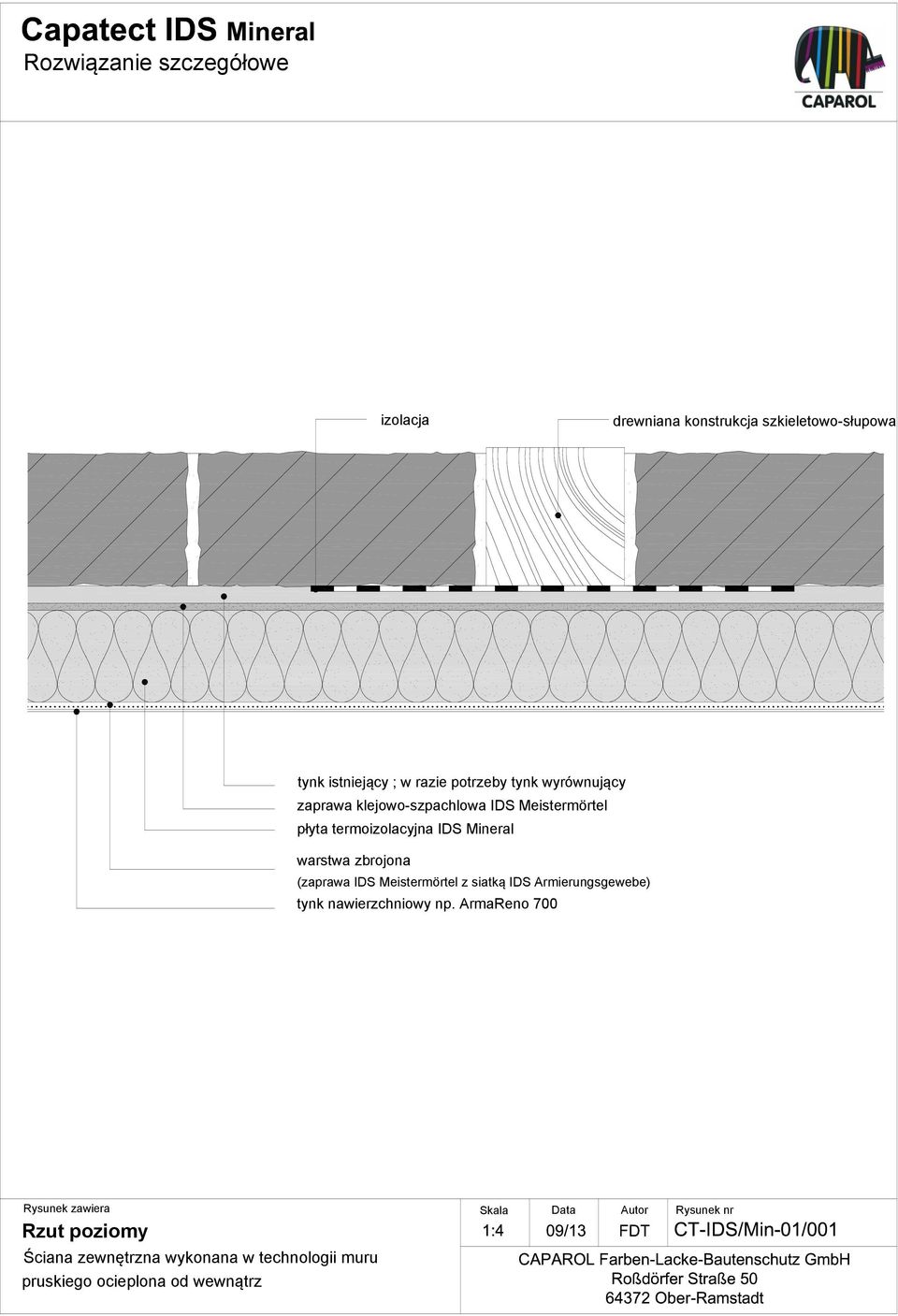

11 izolacja drewniana konstrukcja szkieletowo-słupowa ; w razie potrzeby tynk wyrównujący Rzut poziomy Ściana zewnętrzna wykonana w technologii muru pruskiego ocieplona od wewnątrz

12 izolacja strop betonowy uszczelnienie taśmą izolacyjną z konopi IDS Hanf-Filz Dämmstreifen klin termoizolacyjny IDS Mineraldämmkeil Rzut pionowy Połączenie ze stropem betonowym z użyciem klina IDS Mineraldämmkeil; ściana zewnętrzna ocieplona od wewnątrz

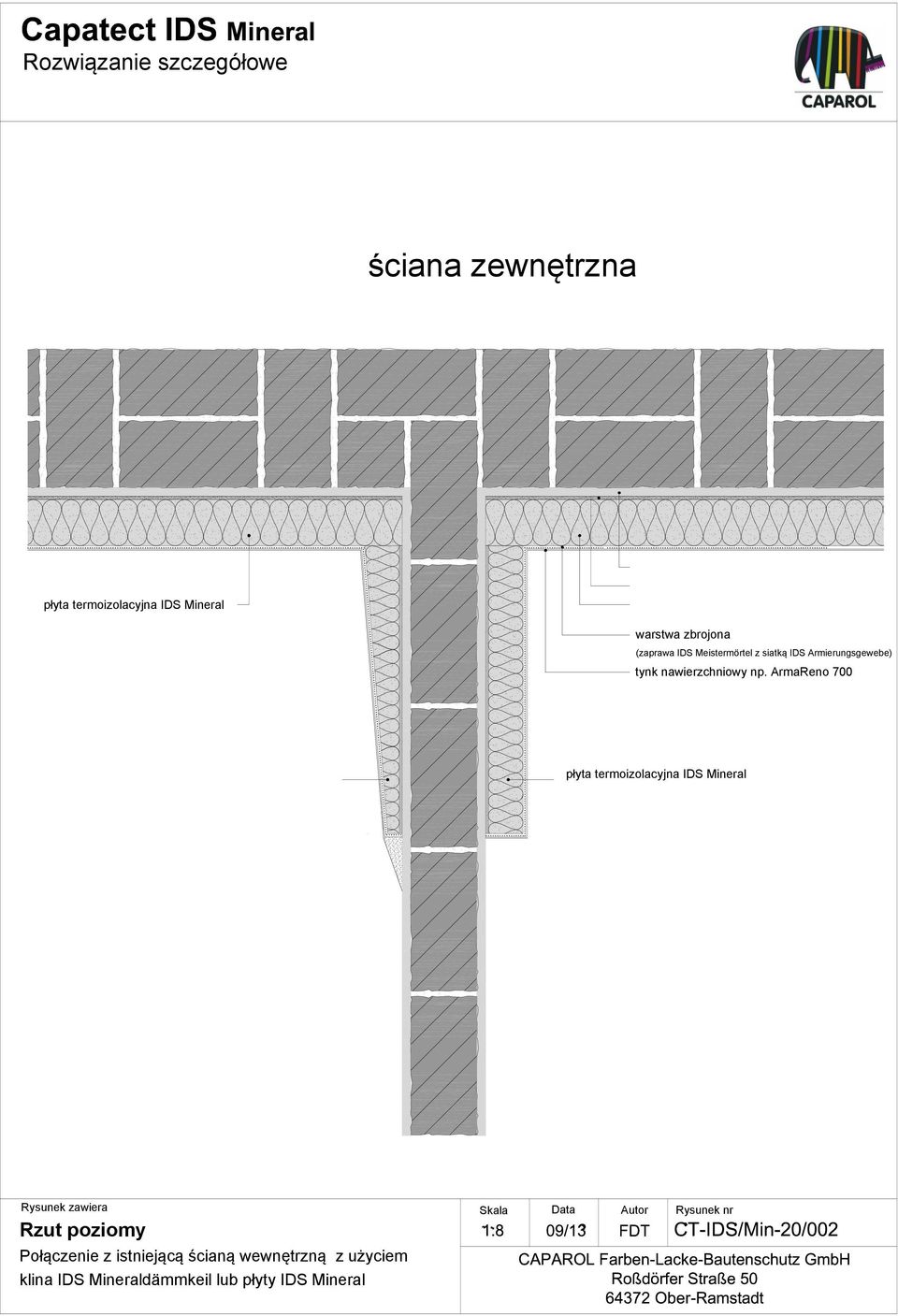

13 ściana zewnętrzna IDS Mineraldämmkeil Rzut poziomy Połączenie z istniejącą ścianą wewnętrzną z użyciem klina IDS Mineraldämmkeil lub płyty IDS Mineral
