1 Instrukcja obsługi spalinowych nożyc do żywopłotu solo Model 162 UWAGA Niniejszą instrukcję należy przeczytać przed rozpoczęciem użytkowania i przestrzegać podanych zasad bezpieczeństwa Druk: 06/2012 Nr publ. Nożyce Solo162 / 2011 Producent: SOLO Kleinmotoren GmbH Postfach D Sindelfingen Niemcy Rok Budowy 2012 Dystrybucja EXTECH Ul. Sosnowiecka Kraków tel. (012) fax. (012) mail: office@extech.com.pl

2 Gratulujemy Państwa wyboru wysokiej jakości urządzenia renomowanej firmy SOLO. Mamy nadzieję, że praca tym urządzeniem będzie źródłem długotrwałej satysfakcji. Konstruktorzy firmy SOLO, bazując na najnowocześniejszych technologiach opracowali urządzenie charakteryzujące się łatwą obsługą, bezproblemową i długotrwałą eksploatacją. Silniki dwusuwowe napędzające nożyce do żywopłotów firmy Solo bazują na sprawdzonej technologii pokrycia cylindra powłoką NiKaSil, gwarantują wysoką moc, długą żywotność i niskie spalanie paliwa. Są wyposażone w system ułatwiające rozruch zimnego silnika pompkę Primer, system półgazu Wielofunkcyjny uchwyt z wyłącznikiem silnika, dźwignią gazu i systemem półgazu zapewnia prawidłową ergonomię pracy i sterowania urządzeniem Łatwy dostęp do filtra powietrza, dopracowane kształty obudowy, przemyślana konstrukcja ułatwia codzienną konserwację. Aby zapewnić jak najdłuższe, sprawne użytkowanie urządzenia radzimy uważnie zapoznać się z treścią niniejszej instrukcji przed pierwszym uruchomieniem urządzenia. Mając na względzie bezpieczeństwo i zdrowie użytkownika zalecamy ściśle przestrzegać podanych zasad bezpieczeństwa. W razie jakichkolwiek wątpliwości i pytań prosimy zwrócić się do autoryzowanego dealera firmy SOLO Symbole ostrzegawcze Na urządzeniu lub w tekście niniejszej instrukcji są zamieszczone następujące symbole: Przeczytać instrukcję obsługi przed pierwszym uruchomieniem, czynnościami obsługowymi i czyszczeniem Podczas pracy używać ochronnego nakrycia głowy, okularów ochronnych oraz ochronników słuchu Podczas pracy używać rękawic ochronnych Podczas pracy używać solidnych butów, z bezpiecznym bieżnikiem Zachować szczególną ostrożnością przy obsłudze urządzenia Nigdy nie dotykać ostrza tnącego w czasie pracy Bezwzględny zakaz palenia podczas pracy oraz przy napełnianiu zbiornika paliwa Zakaz używania otwartego Urządzenie emituje toksyczne spaliny. Zakaz uruchamiania i pracy w zamkniętym pomieszczeniu Ssanie wyłączone, Uruchomianie ciepłego silnika Ssanie włączone Uruchamianiu zimnego silnika Wskazówki dot. Pierwszej pomocy Wskazówki dot. rozrusznika serca BARDZO WAŻNE! W celu uzyskania wysokiej jakości cięcia ostrza tnące są bardzo ostre. Nie wolno dopuścić do kontaktu ostrzy tnących z nieosłoniętej częścią ciała. Nawet jeżeli ostrza pozostają nieruchome. Możliwość zranienia. Zawsze stosować rękawice ochronne Opakowanie Materiałem użytym do ochrony urządzenia przed uszkodzeniami w czasie transportu jest karton wytworzony z miazgi, która może być ponownie zużyta lub może być poddana recyklingowi.

3 Spis treści 1. Zasady bezpieczeństwa Ogólne zasady bezpieczeństwa Środki ochrony osobistej Napełnianie zbiornika paliwa Bezpieczeństwo w trakcie transportu Zasady bezpieczeństwa podczas konserwacji i napraw urządzenia Przygotowanie do uruchomienia Zasady bezpieczeństwa podczas uruchomiania urządzenia Zasady bezpieczeństwa podczas pracy nożycami 7 2. Budowa urządzenia 7 3. Mieszanka paliwowa Informacje dotyczące paliwa Mieszanka paliwowa Napełnianie zbiornika paliwa 8 4. Uruchomienie i zatrzymanie urządzenia Przygotowanie do uruchomienia, ustawienie urządzenia i elementów sterujących Uruchomienie silnika Silnik nie uruchamia się Wyłączenie silnika Praca spalinowymi nożycami do żywopłotów Przeznaczenie urządzenia Właściwa technika pracy podczas przycinania żywopłotu Obsługa i konserwacja Obsługa układu tnącego Kontrola funkcjonowania hamulca listwy tnącej Smarowanie przekładni Obsługa gaźnika Obsługa filtra powietrza Świeca zapłonowa Obsługa filtra paliwa Informacje dotyczące tłumik Przechowywanie Harmonogram obsługi Części podlegające zużyciu eksploatacyjnemu Dane techniczne Akcesoria dodatkowe Warunki gwarancji 20 Tabliczka znamionowa (umiejscowiona na obudowie urządzenia oraz na deklaracji zgodności) a typ urządzenia b numer seryjny c rok budowy Deklaracja Zgodności Deklaracja zgodności jest dołączone do urządzenia jako oddzielny formularz

4 1. Zasady bezpieczeństwa 1.1. Ogólne zasady bezpieczeństwa Przed przystąpieniem do pracy spalinowymi nożycami do żywopłotu należy koniecznie przeczytać instrukcję obsługi i stosować się do zawartych w niej zasad bezpieczeństwa. Nie przestrzeganie zasad bezpieczeństwa może spowodować zagrożenie życia. Instrukcja obsługi powinna być zawsze dostępna w miejscu pracy. Apteczka pierwszej pomocy powinna być zawsze dostępna w miejscu pracy. Po użyciu należy uzupełnić brakujące wyposażenie apteczki Urządzenie mimo zastosowanych rozwiązań emituje wibracje. Osoby z problemami krążenia muszą zachować szczególną ostrożność. Pracując długo i często urządzeniem powinno się dokonywać badania stanu swoich dłoni i palców. Jeżeli wystąpią jakiekolwiek objawy, takie jak drętwienie, mrowienie lub bielenie palców, należy natychmiast zasięgnąć opinii lekarza. Urządzenie podczas pracy emituje pole elektromagnetyczne. Osoby z wszczepionym rozrusznikiem serca lub innymi implantami powinny zasięgnąć porady lekarza o możliwości pracy urządzeniem, a podczas pracy zachować szczególną ostrożność. Obsługujący urządzenie odpowiada za bezpieczeństwo osób trzecich znajdujących się w pobliżu miejsca pracy Przed pierwszym uruchomieniem urządzenia operator urządzenia powinien zostać przeszkolony w miejscu nabycia urządzenia przez odpowiedni personel. Urządzenie może być eksploatowane tylko i wyłącznie zgodnie ze swoim przeznaczeniem Przy używaniu urządzenia do cięcia roślin łatwopalnych lub na terenach dotkniętych suszą w pobliżu pracy bezwzględnie powinna znajdować się gaśnica. W promieniu min 15 metrów od miejsca pracy nie mogą znajdować się osoby postronne, zwłaszcza dzieci, ani zwierzęta. Należy natychmiast wyłączyć urządzenie jeżeli ktoś znajdzie się w obszarze pracy Zakazuje się pracy urządzeniem dzieciom i młodzieży poniżej 18 roku życia. Wyjątek stanowią przysposobione do zawodu osoby powyżej 16 roku życia pracujące pod nadzorem specjalisty Urządzenie mogą obsługiwać wyłącznie osoby posiadające odpowiednie doświadczenie. Prosimy, aby nie użyczali Państwo urządzenia osobom nie mającym doświadczenia w jego użytkowaniu. Przekazując urządzenie, należy zawsze dołączyć instrukcję obsługi. Osoba obsługująca urządzenie powinna być w dobrej kondycji fizycznej. Prosimy pracować spokojnie i uważnie. Szczególną ostrożność zalecamy pod koniec pracy. Zabrania się pracy urządzeniem osobom będącym pod wpływem alkoholu, leków lub narkotyków. Urządzenie może być użytkowane wyłącznie przy zachowaniu zasad bezpieczeństwa, oraz przy uwzględnieniu ryzyka ewentualnych wypadków. Urządzenie może być użytkowana tylko i wyłącznie, gdy pozostaje w dobrym stanie technicznym. Zawsze należy skontrolować stan urządzenia przed uruchomieniem. Nie wolno zmieniać, modyfikować ani usuwać elementów zapewniających bezpieczeństwo, osłon oraz zabezpieczeń Do użytkowania dopuszczone są wyłącznie oryginalne akcesoria dostarczone przez producenta, przeznaczone do konkretnego modelu urządzenia. Niezawodna praca urządzenia i zachowanie zasad bezpiecznego użytkowania uzależnione jest także od jakości części zamiennych. Należy używać wyłącznie oryginalnych części zamiennych, które wytwarzane są z zachowaniem odpowiednich technologii, co gwarantuje najwyższą możliwą jakość zarówno w zakresie materiałowym, wymiarowości, funkcjonalności jak i bezpieczeństwa. Oryginalne części zamienne i akcesoria można zamówić u dystrybutora urządzenia oraz w punktach handlowo serwisowych. Niestosowanie oryginalnych części może spowodować utratę warunków gwarancji, jeżeli były one przyczyną uszkodzenia W okresie, gdy urządzenie nie jest użytkowane, należy go bezwzględnie składować i przechowywać w sposób nie narażający na niebezpieczeństwo osób postronnych. Silnik urządzenia należy bezwzględnie wyłączyć. Przechowywać urządzenie w suchym miejscu, zabezpieczone przed użyciem przez osoby nieupoważnione, zwłaszcza dzieci 4

5 1.2 środki ochrony osobistej Aby uniknąć skaleczeń i obrażeń, należy stosować odpowiednią odzież ochronną podczas pracy urządzeniem. Należy unikać noszenia podczas pracy luźnych płaszczy, szalików, biżuterii i innych, którymi można zaczepić o gałęzie, krzewy. Zalecamy stosowanie odzieży rekomendowanej przez firmę Solo (katalog dostępny u sprzedawcy Podczas pracy należy nosić obuwie z anty poślizgową podeszwą Stosować okulary ochronne lub osłonę twarzy. Stosować odpowiednie rękawice ochronne. W celu ochrony przed hałasem stosować ochronniki słuchu. 1.3 Napełnianie zbiornika paliwa Benzyna jest wysoce łatwopalna. Należy ją umiejscawiać z dala od otwartych źródeł ognia i nie dopuszczać do jej rozlewania. W miejscu pracy i miejscu napełniania baku paliwem obowiązuje bezwzględny zakaz palenia Przed czynnościami związanymi z napełnianiem zbiornika paliwem należy zawsze wyłączyć silnik urządzenia. Przed napełnieniem zbiornika paliwa należy odczekać aż do całkowitego ostudzenia silnika w przeciwnym razie grozi to wypadkiem. Odkręcać korek zbiornika paliwa powoli opary paliwa pod wpływem ciśnienia wywołanego wyższą temperaturę podczas pracy mogą spowodować wyrzucenie resztek paliwa na urządzenie lub operatora Paliwo może zawierać substancje para rozpuszczalnikowe. Należy unikać kontaktu tych substancji ze skórą oraz oczami. Podczas uzupełniania paliwa należy nosić rękawice ochronne oraz zmieniać i prać często używaną podczas tych czynności odzież roboczą. Należy unikać przedostawania się benzyny i oleju do gruntu. W tym celu należy odpowiednio zabezpieczać grunt, np. przez umieszczenie urządzenie na folii. W przypadku rozlania się benzyny lub oleju należy natychmiast wytrzeć z urządzenia rozlane paliwo. W przypadku rozlania paliwa na ubranie należy niezwłocznie zmienić odzież. Nie wolno wdychać oparów paliwa. Nie wolno uzupełniać paliwa w pomieszczeniach zamkniętych. Należy zawsze mocno zakręcać korek wlewu paliwa. Zapobiegnie to ryzyku obluzowania się korka wskutek wibracji silnika i wylewaniu się paliwa. Należy starannie uważać na ewentualne wycieki paliwa. Nie wolno włączać silnika i pracować urządzeniem z wyciekającym paliwem. W takim przypadku istnieje ryzyko poważnych zranień i oparzeń. Benzyna i olej powinny być przechowywane i transportowane wyłącznie w specjalnie do tego przeznaczonych i oznaczonych kanistrach. 1.4 Przygotowanie do uruchomienia Przed uruchomieniem urządzenia sprawdzić stan techniczny urządzenia i jego gotowość do pracy. Upewnić się, że wyłącznik zapłonu działa prawidłowo oraz dźwignia przepustnicy gazu ma zapewniony swobodny ruch i powrót do pozycji biegu jałowego. Sprawdzić właściwy stan i zamontowanie układu tnącego. Sprawdzić właściwe połączenie świecy zapłonowej i przewodu wysokiego napięcia luźne połączenie może spowodować utrudniony zapłon oraz niebezpieczeństwo przeskoku iskry i zapalenia się mieszanki Przy stwierdzeniu jakichkolwiek uszkodzeń, niewłaściwej regulacji nie należy uruchamiać urządzenia. Należy zwrócić się do autoryzowanego serwisu w celu usunięcia usterki. 1.5 Zasady bezpieczeństwa podczas uruchamiania urządzenia Silnik urządzenia wolno uruchamiać w odległości co najmniej 3 m od miejsca tankowania paliwa. Nigdy nie wolno pracować urządzeniem w pomieszczeniach zamkniętych. Przed uruchomieniem urządzenia operator powinien przyjmować stabilną, pewną i bezpieczną pozycję pracy. Włączać urządzenie na równym terenie, przy mocnym uchwycie urządzenia. Urządzenie może być obsługiwane wyłącznie przez jednego operatora. Osoby postronne nie powinny znajdować się bliżej niż w promieniu 15 metrów od urządzenia. Czynności wykonywane podczas włączania urządzenia podane są w punkcie 4. Sprawdzić obory biegu jałowego po uruchomieniu. Układ tnący powinien pozostać nieruchomy podczas pracy silnika na biegu jałowym Sprawdzić działanie hamulca układu tnącego. Ostrze tnące powinno zatrzymać się natychmiast po włączeniu hamulca 5

6 1.6 Zasady bezpieczeństwa podczas pracy urządzeniem. W czasie pracy urządzeniem należy unikać wytwarzania nadmiernego hałasu i emisji spalin. Nigdy nie używać urządzenia bezzasadnie. Należy przestrzegać lokalnych przepisów dotyczących pory używania urządzeń mechanicznych, emisji hałasu, emisji zanieczyszczeń Przed rozpoczęciem pracy upewnić się, czy w żywopłocie nie znajdują się gniazda ptaków. W przypadku znalezienia gniazda należy przerwać pracę i ominąć ten obszar w strzyżeniu. Aby uniknąć zagrożenia dla zwierząt, które mogą znaleźć się w obszarze strzyżenia należy przed rozpoczęciem pracy sprawdzić cały teren pracy i ewentualnie wypłoszyć wszelkie zwierzęta Pozostałości z cięcia należy utylizować w sposób ekologiczny, np. przez kompostowanie. Pracować tylko kompletnym i w pełni sprawnym urządzeniem Po włączeniu silnika urządzenie emituje toksyczne gazy, które mogą być niewyczuwalne. Nigdy nie wolno pracować urządzeniem w pomieszczeniach zamkniętych. W warunkach ograniczonej przestrzeni jak np. doły, wgłębienia lub wykopy należy się upewnić, czy podczas pracy urządzenia jest zapewniona odpowiednia wymiana powietrza. Zachować bezpieczny odstęp od osób asystujących, jeżeli osoby te są niezbędne. Nie wolno palić w miejscu pracy urządzenia oraz w bezpośrednim sąsiedztwie urządzenia. Zwiększa to poważnie ryzyko pożaru! Pracować urządzeniem należy spokojnie, dokładnie, ostrożnie, nie powodując zagrożenia dla osób trzecich Pracować tylko przy dobrym oświetleniu Nie należy pracować pojedynczo w pobliżu powinna znajdować się druga osoba obeznana z obsługą urządzenia i mogąca udzielić pierwszej pomocy w przypadku zranienia W czasie pracy zaplanować przerwy na odpoczynek Należy pamiętać, że urządzenie emituje hałas, i przy stosowaniu ochronników słuchu wszelkie ostrzegawcze sygnały dźwiękowe mogą nie być słyszalne przez operatora. Należy zachować wyjątkową ostrożność przy pracy na nachylonym podłożu, w pobliżu korzeni, gałęzi oraz na mokrym i śliskim podłożu ryzyko poślizgnięcia się i zranienia Przed przystąpieniem do pracy należy sprawdzić teren i usunąć wszelkie przeszkody, takie jak kamienie, butelki, drut ryzyko odbicia oraz uszkodzenia mienia, zranienia osób postronnych, uszkodzenie urządzenia. Należy trzymać urządzenie pewnie, obiema rękami, podczas pracy zachować stabilną pozycję. Nie zbliżać żadnych części ciała w pobliże pracującego układu tnącego. W czasie pracy należy stosować zasady podane w rozdziale 5. Nie wolno pracować urządzeniem stojąc na drabinie. W przypadku pracy na wysokości stosować podnośniki hydrauliczne. Nie pracować tępym lub uszkodzonym ostrzem tnącym Nie dopuszczać do przypadkowego kontaktu ostrza tnącego z gruntem lub przeszkodą możliwość odbicia i zranienia operatora lub osób postronnych lub uszkodzenia urządzenia. Nie wolno używać nożyc do żywopłotu do podnoszenia lub przesuwania kawałków drewna lub innych, podobnych i ciężkich materiałów. Nie dotykać tłumika w trakcie pracy i bezpośrednio po wyłączeniu silnika niebezpieczeństwo oparzeń Nigdy nie używać urządzenia ze zdemontowanym lub uszkodzonym tłumikiem. Natychmiast wyłączyć urządzenie w przypadku niebezpieczeństwa osób postronnych lub operatora Natychmiast wyłączyć urządzenie jeżeli zostaną zaobserwowane nadmierne wibracje, nienaturalny, nadmierny hałas lub inne sygnały świadczące o uszkodzeniu urządzenia. Należy pamiętać, że urządzenie tnące może się jeszcze poruszać przez chwilę po zwolnieniu dźwigni gazu i wyłączeniu silnika. Przed obsługą układu tnącego czyszczeniem, kontrolą, wymianą lub ostrzeniem zawsze należy wyłączyć silnik, zdjąć przewód ze świecy zapłonowej, odczekać do całkowitego zatrzymania się układu tnącego Apteczka pierwszej pomocy zawsze powinna być dostępna w pobliżu miejsca pracy 6

7 1.7 Bezpieczeństwo w trakcie transportu Podczas transportu urządzenia zawsze należy wyłączyć silnik. Przy transporcie na dłuższym dystansie, i zawsze przy transporcie środkami komunikacji należy bezwzględnie założyć osłonę układu tnącego Opróżnić urządzenie z mieszanki paliwowej sprawdzić dokładnie zbiornik paliwa i przewody pod kątem szczelności 1.8 Zasady bezpieczeństwa podczas konserwacji i napraw urządzenia Urządzenie powinno być regularnie konserwowane. Samodzielnie wolno wykonywać czynności konserwacyjne wyłącznie podane w niniejszej instrukcji. Wszystkie inne naprawy i czynności konserwacyjne mogą być dokonywane wyłącznie przez odpowiednio wyspecjalizowane serwisy. Przed przystąpieniem do czyszczenia, napraw lub konserwacji sprzętu należy bezwzględnie wyłączyć silnik i zdjąć przewód ze świecy zapłonowej. W przypadku niezamierzonego uruchomienia się silnika występuje ryzyko poważnych obrażeń. Wyjątkiem od tej reguły jest tylko regulacja gaźnika, którą mogą dokonywać wyłącznie autoryzowane serwisy urządzeń firmy Solo. Przy naprawach i konserwacji mogą być użyte wyłącznie oryginalne części zamienne Nie wolno dokonywać żadnych zmian w urządzeniu. Może to być przyczyną poważnych obrażeń! Nie wolno dokonywać żadnych napraw lub czynności konserwacyjnych, jak również przechowywać urządzenia w pobliżu otwartego ognia. Należy regularnie sprawdzać korek wlewu paliwa pod kątem ewentualnych wycieków. Należy regularnie sprawdzać stan techniczny tłumika. Nie wolno dotykać gorącego tłumika. 2. Budowa urządzenia, model Solo uchwyt tylny 2. blokada położenia tylnego uchwytu 3. blokada dźwigni gazu i układu tnącego 4. dźwignia gazu 5. wyłącznik zapłonu ON/OFF ( I / O ) 6. korek zbiornika paliwa 7. uchwyt rozrusznika linkowego 8. pokrywa filtr powietrza 9. dźwignia ssania 10. pompka Primer 11. pokrywa świecy zapłonowej 12. uchwyt przedni 13. osłona przednia uchwytu 14. prowadnica listwy tnącej 15. listwa tnąca 16. osłona listwy tnącej 17. tłumik 7

8 3. Mieszanka paliwowa 3.1. Informacje dotyczące paliwa Silnik urządzenia jest silnikiem dwusuwowym i może być użytkowany wyłącznie w oparciu o mieszkankę benzynowo olejową. Zaleca się stosować benzynę bezołowiową o minimalnej liczbie oktanowej 95. Użycie niewłaściwego paliwa lub złej proporcji składników mieszkanki może być przyczyną poważnych uszkodzeń silnika! Uwaga: Należy unikać kontaktu benzyny ze skórą oraz wdychania oparów benzyny 3.2. Mieszkanka paliwowa W okresie docierania, przez pierwsze pięć tankowań, należy użyć mieszkanki w stosunku 25:1 benzyny do oleju (4%). Od szóstego tankowaniu zaleca się stosowanie mieszanki w stosunku 50:1 benzyny do oleju (2%). W całym okresie użytkowania urządzenia zaleca się stosowanie specjalnego oleju do wysokoobrotowych silników dwusuwowych Solo Profi 2T engine oil Dla innych olejów do wysokoobrotowych silników dwusuwowych zaleca się sporządzenia mieszanki paliwowej w stosunku 25:1 benzyny do oleju (4%). Ilość paliwa cm3/ l Solo Profi 2T engine oil Ilość oleju cm3 1000/ / / Inne markowe oleje Nie wolno używać mieszanki przechowywanej dłużej niż 3-4 tygodnie od momentu sporządzenia pod groźbą poważnych uszkodzeń silnika!!! 3.3. Napełnianie zbiornika paliwa Podczas napełniania zbiornika paliwem należy przestrzegać zasad bezpieczeństwa. Zbiornik można uzupełniać paliwem jedynie przy wyłączonym silniku. Miejsce tankowania musi być utrzymane w czystości. Podczas napełniania zbiornika paliwem należy tak ustawić urządzenie, aby korek wlewu paliwa był powyżej zbiornika. Uzupełnić paliwo maksymalnie do dolnej krawędzi wlewu. Należy przy tym używać lejka z sitkiem, aby uniknąć dostania się zanieczyszczeń do środka zbiornika. Po napełnieniu zbiornika należy mocno (ale bez używania narzędzi!!!) dokręcić korek wlewu paliwa. W zbiorniku znajduje się filtr paliwa. Zalecamy coroczną jego wymianę w autoryzowanym serwisie. 8

9 4. Uruchomienie i zatrzymanie silnika 4.1 Przygotowanie do uruchomienia, ustawienie elementów sterujących Blokada dźwigni gazu i listwy tnącej Dla bezpieczeństwa użytkownika, dźwignia gazu (4) może być uruchomiona tylko i wyłącznie po zwolnieniu blokady dźwigni gazu (3). Trzymając dłonią tylny uchwyt, zwolnienie blokady następuje przez naciśnięcie dłonią trzymającą tylny uchwyt na blokadę dźwigni gazu. Jednocześnie blokada dźwigni gazu blokuje uruchomienie listwy tnącej. Jeżeli blokada dźwigni gazu nie zostanie zwolniona, listwa tnąca nie będzie uruchomiona nawet przy włączonym systemie półgazu. Ustawienie pozycji półgazu Przez ustawieniu dźwigni ssania (9) w pozycję ssanie włączone następuje ustawienie pozycji półgazu Pozycja półgazu pozostanie włączona nawet po przestawieniu dźwigni ssania (9) w pozycję ssanie wyłączone Aby wyłączyć pozycję półgazu należy krótkotrwale wcisnąć dźwignię blokadę i dźwignię gazu przy dźwigni ssania ustawionej w pozycję ssanie wyłączone WAŻNE! Zastosowany w nożycach Solo 162 elektroniczny układ zapłonowy umożliwia zwiększenie obrotów silnika wyłącznie z poziomu obrotów biegu jałowego. Po uruchomieniu urządzenia z włączoną pozycją PÓŁGAZ, nie jest możliwe bezpośrednie zwiększenie obrotów silnika. Dlatego należy w pierwszej kolejności wyłączyć pozycję PÓŁGAZ i pozwolić uzyskać przez silnik obroty biegu jałowego. Następnie można zwiększyć obroty silnika, Dźwignia ssania, pompka Primer, Ustawienie dźwigni ssania Przy zimnym silniku ustawić dźwignie w położeniu ssanie włączone Przy uruchamianiu ciepłego silnika ustawić dźwignię w położeniu ssanie wyłączone Przy pierwszym uruchomieniu lub po całkowitym opróżnieniu zbiornika paliwa należy kilkakrotnie (do 5 razy) nacisnąć pompkę Primer, (pozycja 10) aż do pojawienia się paliwa w wykonanej z tworzywa bańce. 9

10 4.2 Uruchomienie silnika Uruchamiane urządzenie należy położyć poziomo na równym, pozbawionym przeszkód podłożu i upewnić się, czy układ tnący nie dotyka przeszkody ani podłoża Zdjąć osłonę transportową listwy tnącej Ustawić wyłącznik zapłonu ON/OFF (5) w pozycję I Ważne! Nie naciskać blokady dźwigni gazu Przyjąć stabilna postawę za urządzeniem, lewą ręką pewnie chwycić przedni uchwyt. Zimny silnik ustawić dźwignię ssania (9) w położeniu ssanie włączone Prawą ręką powoli wyciągnąć linkę rozrusznika do wyczucia pierwszego oporu. Następnie mocno i zdecydowanie pociągnąć w linii prostej linkę rozrusznika na całej jej długości, poczym trzymając uchwyt ręką odprowadzić linkę w położenie wyjściowe. Nie wolno pozwolić aby linka samoczynnie nawijała się na rozrusznik! Silnik zaskoczy Ustawić dźwignię ssania w pozycji otwartej i powtórnie uruchomić silnik Ciepły silnik ustawić dźwignię ssania w pozycji ssanie otwarte. Prawą ręką powoli wyciągnąć linkę rozrusznika aż do wyczucia pierwszego oporu. Następnie mocno i zdecydowanie pociągnąć w linii prostej linkę rozrusznika na całej jej długości, poczym trzymając uchwyt ręką odprowadzić linkę w położenie wyjściowe. Jeżeli silnik posiada temperaturę pracy, powinien zawsze uruchomić się przy obrotach biegu jałowego. Dlatego rekomendujemy najpierw uruchamiać silnik przy dźwigni ssania ustawionej w pozycji otwartej Dopiero jeżeli silnik nie uruchomi się, postępować jak przy uruchamianiu zimnego silnika Po uruchomieniu silnika podnieść nożyce z podłoża, nacisnąć blokadę dźwigni gazu i dźwignię gazu aby zwolnić pozycję półgazu. Ważne! Po naciśnięciu dźwigni blokady dźwigni gazu listwa tnąca będzie się poruszała przy ustawionej pozycji półgazu Zwolnić dźwignię gazu i pozostawić przez chwilę pracujący silnik na biegu jałowym do czasu uzyskania właściwej temperatury pracy. Proces uruchamiania silnika w punktach: zdjąć osłonę transportową postawić nożyce na płaskim, równym podłożu jeżeli potrzeba, nacisnąć pompkę primer kilka razy ustawić wyłącznik ON / OFF na "I". Zimny silnik: o ustawić dźwignię ssania na, o uruchomić silnik rozrusznikiem o przestawić dźwignię ssania na, o ponownie uruchomić silnik rozrusznikiem Ciepły silnik: o jeżeli potrzeba, ustawić pozycją Półgaz ustawić dźwignię ssania na i wrócić do, o uruchomić silnik z dźwignią ssania ustawioną na. Po uruchomieniu silnika podnieść nożyce i nacisnąć blokadę i dźwignię gazu. 10

11 4.3 Silnik nie uruchamia się Jeżeli silnik nie uruchomił się, należy sprawdzić, czy wszystkie opisane wyżej czynności zostały właściwie wykonane. Szczególnie należy sprawdzić, czy wyłącznik zapłonu nie jest ustawiony w pozycję OFF i ponownie spróbować uruchomić silnik zgodnie z podanymi wyżej wskazówkami. Jeżeli silnik w dalszym ciągu nie daje się uruchomić, prawdopodobnie przyczyną jest zalanie mieszanką paliwową świecy zapłonowej i komory cylindra. W tym przypadku zaleca się: Zdjąć pokrywę świecy zapłonowej Zdjąć przewód ze świecy zapłonowej, wykręcić świecę zapłonową i osuszyć ją Ustawić wyłącznik zapłonu na pozycję OFF Nacisnąć blokadę dźwigni gazu i dźwignię gazu do oporu i pociągnąć kilkakrotnie za linkę rozrusznika w celu osuszenia komory cylindra. Zwolnić dźwignię gazu Zamontować ponownie świecę zapłonową i pokrywę świecy zapłonowej. Ustawić wyłącznik zapłonu na pozycję ON Powtórzyć proces uruchomienia silnika z dźwignią ssania ustawioną w pozycję 4.4 Wyłączenie silnika Zwolnić dźwignię gazu i przesunąć wyłącznik zapłonu w pozycję OFF Należy pamiętać, że układ tnący może się jeszcze poruszać przez chwilę po zwolnieniu dźwigni gazu i wyłączeniu silnika. Przed wszelkimi pracami konserwacyjnymi oraz składowaniem urządzenia należy upewnić się, że układ tnący całkowicie się zatrzymał. Wyłączanie awaryjne silnik wyłącza się przez ustawienie wyłącznika zapłonu w pozycję OFF. Jeżeli nie nastąpi wyłączenie silnika, można go wyłączyć awaryjnie przez ustawienie dźwigni ssania w pozycję włączone. W takim wypadku należy bezwzględnie przed kolejnym uruchomieniem urządzenia zwrócić się do autoryzowanego serwisu w celu usunięcia usterki Ważne! Podane niżej zasady dotyczące uruchamia urządzenia umożliwią przedłużenie okresu żywotności linki i mechanizmu rozrusznika Zawsze należy ciągnąć linkę rozrusznika w linii prostej tak, aby linka nie tarła o przelotkę mechanizmu rozrusznika. Nie należy wyciągać linki na całą jej długość istnieje ryzyko zerwania linki lub pęknięcia sprężyny rozrusznika. Zawsze należy cofać linkę na pozycję początkową trzymając za uchwyt rozrusznika. Nie wolno pozwalać aby linka rozrusznika samoczynnie nawijała się na rozrusznik. Uszkodzona linka rozrusznika może być naprawiana wyłącznie w autoryzowanych serwisach urządzenia. WAŻNE! Przy uruchamianiu silnika z włączoną pozycją PÓŁGAZ, zwolniona blokada dźwigni gazu blokuje uruchomienie listwy tnącej. Jeżeli przy włączonej pozycji PÓŁGAZ listwa tnąca porusza się bez naciśnięcia blokady dźwigni gazu, należy przerwać pracę i niezwłocznie skontaktować się z autoryzowanym serwisem urządzeń firmy Solo. Kontynuowanie pracy w takiej sytuacji może doprowadzić do poważnych usterek urządzenia, nie objętych warunkami gwarancji, i może spowodować poważne obrażenia operatora 11

12 5. Praca spalinowymi nożycami do żywopłotu Przed pracą spalinowymi nożycami do żywopłotu należy się zapoznać z zaleceniami dotyczącymi obsługi i konserwacji urządzenia, zwłaszcza rozdziałów dotyczących układu tnącego oraz przekładni napędowej 5.1. Przeznaczenie urządzenia Stosować spalinowe nożyce do żywopłoty tylko i wyłącznie do przycinania i cięcia dekoracyjnego żywopłotów, krzaków i krzewów. Nigdy nie stosować do innych zastosowań Maksymalna grubość gałęzi i krzewów, które mogą być cięte za pomocą niniejszych nożyc, jest zależna od gatunku rośliny, jej wieku, wilgotności i gęstości. Grubsze gałęzie i krzaki przed użyciem nożyc do żywopłotu powinny zostać przycięte do odpowiedniej długości przy pomocy Prunera tj. specjalnej przystawki do okrzesywania, rodzaju piły łańcuchowej umieszczonej na wysięgniku 5.2. Technika pracy podczas przycinania żywopłotu Właściwe ustawienie uchwytu tylnego Nożyce są wyposażone w uchwyt tylny, który może być ustawiony w siedmiu położeniach. Aby ustawić właściwe położenie tylnego uchwytu należy przy wyłączonym silniku nacisnąć blokadę położenia tylnego uchwytu (2) i obrócić uchwyt tylny zgodnie z wymaganiami operatora. Po zwolnieniu blokady uchwyt tylny zostanie zablokowany w wybranym położeniu. Przed rozpoczęciem pracy upewnić się, czy uchwyt tylny jest właściwie zablokowany W każdym z siedmiu położeń dolna część uchwytu jest odchylona względem osi nożyc o około 15. Dzięki temu w każdym wybranym położeniu, urządzenie może być prowadzone bardzo blisko elementu ciętego, przy zachowaniu odstępu między uchwytem tylnym, palcami operatora a żywopłotem. Zawsze należy trzymać nożyce obiema rękami tylny uchwyt prawą ręką a przedni lewą. Do żywopłotu podchodzić z silnikiem pracującym na obrotach biegu jałowego, i dopiero bezpośrednio przed cięciem zwiększyć obroty. Nie wolno utrzymywać wysokich obrotów silnika bez obciążenia. Zawsze rozpoczynać cięcie z uruchomionym i poruszającym się układem tnącym Nie wolno wykonywać pchnięć czubem nożyc w kierunku wnętrza żywopłotu Nie wolno pracować nożycami z silnikiem pracującym na niskich obrotach silnika. Może to powodować ślizganie się sprzęgła, a w efekcie przegrzanie i przeciążenie elementów silnika i sprzęgła. Uszkodzenia tego typu nie podlegają naprawie w ramach gwarancji Szczególną ostrożność należy zachować przy strzyżeniu żywopłotów i krzewów w pobliżu przewodów elektrycznych. Bezwzględnie nie wolno dotykać nożycami przewodów elektrycznych Należy wyłączyć silnik natychmiast po zauważeniu nienaturalnej pracy, zwiększonych wibracji, nadmiernego hałasu oraz w przypadku zaplątania się elementów uciętych na listwie tnącej. Po wyłączeniu silnika i odczekaniu do całkowitego zatrzymania się listwy tnącej usunąć zaplątane w listwę tnącą elementy i przed ponownym uruchomieniem sprawdzić stan całego urządzenia 12

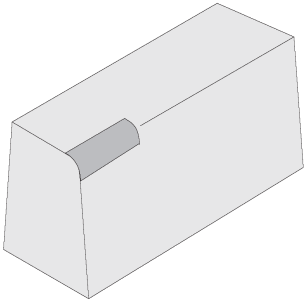

13 UWAGA! Przed każdym użytkowaniem nożyc należy skontrolować miejsce gdzie będzie dokonywane przycinanie. Należy usunąć wszelkie przedmioty które mogłyby zostać odrzucone lub wciągnięte w urządzenie Procedura przycinania żywopłotu Żywopłot należy przycinać w kilku etapach. Jeżeli jest to wymagane, dla uzyskania właściwego efektu końcowego, należy cofnąć się do początku żywopłotu i ponownie wyrównać elementy przycinane. Grubsze gałązki i krzewy należy przycinać przy pomocy przystawki typu Pruner. Przycinanie poziome, górnej części żywopłotu Należy trzymać urządzenie poziomo z ostrzami lekko nachylonymi w kierunku linii cięcia (maksymalnie do15 ). Posuwać się do przodu kreśląc ostrzami łuk przed sobą, zrzucając przy tym ucięte elementy na podłoże Przycinanie pionowe bocznych powierzchni żywopłotu Trzymając urządzenie, wykonywać nim ruchy wahadłowe w górę i w dół blisko krawędzi żywopłotu, wolno posuwając się do przodu. Cięcie dekoracyjne, trapozoidalne Sposób trapezoidalnego formowania żywopłotu zapewnia lepszy dostęp światła do roślin i tym samym lepszy przyrost roślin i ładniejszy wygląd żywopłotu W pierwszej kolejności należy przyciąć żywopłot na wymaganą wysokość (rys 10). Aby uzyskać równą powierzchnię można ułatwić sobie pracę poprzez napięcie sznurka na wymaganej wysokości i przycinanie żywopłotu do tak uzyskanego poziomu. Następnie należy przyciąć boczne powierzchnie z nachyleniem w kierunku do środka żywopłotu (zalecany skos to ~ 10 cm na 1 metr wysokości). Cięcie należy prowadzić od dołu do góry, aby ucięte elementy spadały na przycięte już fragmenty żywopłotu i w ten sposób nie przerywały dalszego cięcia (rys. 11) Po uzyskaniu kształtu trapezu należy lekko zaokrąglić górne krawędzie żywopłotu (rys. 12) Ostatni etap to pionowe lekkie przycięcie dolnej części żywopłotu (rys.13) Fig. 10 Fig. 12 Fig. 11 Fig. 13 Orientacyjny, właściwy termin wykonywania strzyżenia żywopłotu: Rośliny liściaste czerwiec i październik Rośliny iglaste kwiecień i sierpień Rośliny bardzo szybko rosnące średnio co 6 tygodni od maja 13

14 6. Obsługa i konserwacja Konserwacja i naprawy nowoczesnego urządzenia przy jednoczesnym zachowaniu zasad bezpieczeństwa montażu wymagają wyspecjalizowanego, wysoko wykwalifikowanego personelu i odpowiedniego zaplecza technicznego w postaci specjalistycznych narzędzi i urządzeń testujących. W związku z tym producent niniejszego urządzenia zaleca, aby wszelkie czynności dotyczące napraw i konserwacji, których sposób wykonania nie jest podany w niniejszej instrukcji, były dokonywane przez autoryzowane serwisy urządzenia. Personel takich serwisów jest odpowiednio przeszkolony i dysponuje zestawem urządzeń umożliwiających dokonywanie specjalistycznych napraw. Po pierwszych 5 godzinach pracy należy sprawdzić, czy wszystkie dostępne śruby i nakrętki są należycie dokręcone ( z wyjątkiem śrub regulacyjnych gaźnika). W razie potrzeby należy je stosownie dokręcić. UWAGA! Należy zawsze pamiętać, że po zwolnieniu dźwigni regulacji gazu ostrza zatrzymują się całkowicie dopiero po kilku sekundach. 6.1 Obsługa układu tnącego Przed rozpoczęciem strzyżenia żywopłotu i po czyszczeniu listwy tnącej należy nasmarować ją przy pomocy rekomendowanego przez producenta środka czyszcząco konserwującego o numerze katalogowym lun innego, podobnie działającego, np. WD40. Nie wolno do smarowania listwy tnącej używać smaru stałego!!! Do czyszczenia listwy tnącej producent zaleca stosowanie środka czyszczącego Solo Universal Rainiger o nr katalogowym , lub innego podobnie działającego. Nie wolno do czyszczenia stosować benzyny, rozpuszczalników itp. materiałów. Po krótkim okresie namoczenia w wyżej wymienionym środku, nawet głębokie zanieczyszczenia zostają rozmiękczone i są łatwe do usunięcia. Należy regularnie kontrolować stan listwy tnącej, a w przypadku nieregularnego użytkowania przed każdym użyciem. Przy zablokowaniu się listwy tnącej należy bezwzględnie wyłączyć silnik i odczekać do całkowitego zatrzymania się układu tnącego. Po zatrzymaniu się listwy tnącej usunąć wszelkie gałązki, liście i resztki elementów z cięcia żywopłotu. Po zablokowaniu się listwy tnącej należy niezwłocznie zwrócić się do autoryzowanego serwisu w celu kontroli i ewentualnego ostrzenia listwy tnącej W przypadku stwierdzenia nawet drobnych uszkodzeń, typu pęknięcie, odłamanie itp. należy wymienić listwę tnącą Ostrzenie listwy tnącej należy wykonywać w autoryzowanych serwisach Przy ostrzeniu listwy należy skontrolować stan i wyczyścić śruby prowadzące listwę. 6.2 Kontrola funkcjonowania hamulca listwy tnącej Naciśnięcie blokady dźwigni gazu umożliwia naciśnięcie dźwigni gazu oraz zwalnia hamulec listwy tnącej. Zwolnienie nacisku blokady powoduje uruchomienie hamulca listwy i zatrzymanie układu tnącego. Przed pracą należy sprawdzić właściwe działanie blokady i hamulca listwy tnącej. W tym celu należy uruchomić silnik zgodnie z podanymi wyżej wskazówkami, na krótko nacisnąć blokadę i dźwignię gazu po czym zwolnić nacisk na blokadę dźwigni gazu i dźwignię gazu (zwrócić uwagę na pewne trzymanie urządzenia. Listwa tnąca powinna pozostać nieruchoma 6.3. Smarowanie przekładni Dostarczone nożyce do żywopłotu mają fabrycznie nasmarowaną przekładnię. Co godzin pracy urządzenia lub częściej, w przypadku użytkowania nożyc w trudnych warunkach i przy wysokim obciążeniu, należy uzupełnić smar w przekładni. 14

15 W tym celu należy odkręcić znajdującą się w spodniej części urządzenia śrubę 18a i przez otwór zaaplikować do przekładni 10-20g smaru (około 1/3 tubki o pojemności 50g) a następnie zakręcić ponownie śrubę 18a. Posiadając smarownicę (np. wyposażenie dodatkowe Solo nr katalogowy ) należy podać przez smarowniczkę (18b) około g smaru (2 4 razy). Do smarowania przekładni producent zaleca stosować smar o numerze katalogowym lub inny dobrej jakości smar na bazie litu, przeznaczony do smarowania łożysk wysokoobrotowych. 6.4 Obsługa gaźnika Przed opuszczeniem fabryki gaźnik urządzenia został wyregulowany zgodnie z wymogami poprawnej pracy urządzenia oraz z wymogami przepisów regulujących poziom emisji spalin. W zależności od miejsca użytkowania urządzenia (np. tereny górskie bądź nizinne) może zaistnieć konieczność korekcji regulacji gaźnika. Przy prawidłowej regulacji gaźnika, przy obrotach biegu jałowego listwa tnąca powinna pozostać nieruchoma nawet przy wciśniętej blokadzie dźwigni gazu i układu tnącego. Do drobnej korekty obrotów biegu jałowego służy śruba regulacji obrotów biegu jałowego T Przy korekcie obrotów biegu jałowego należy sprawdzić stan filtra powietrza oraz zaczekać do uzyskania przez silnik właściwej temperatury pracy. Zaleca się stosować obrotomierz Przy zbyt wysokich obrotach biegu jałowego, zwłaszcza, jeżeli listwa tnąca jest napędzana ciągle, nawet przy obrotach biegu jałowego, należy zmniejszyć obroty biegu jałowego silnika przez wykręcenie śruby T przeciwnie do kierunku ruchu wskazówek zegara Przy zbyt niskich obrotach biegu jałowego, zwłaszcza jeżeli silnik gaśnie na obrotach biegu jałowego, należy wkręcić śrubę T zgodnie z kierunkiem ruchu wskazówek zegara. Jeżeli korektą ustawienia śruby T nie można ustalić właściwej pracy silnika należy niezwłocznie zwrócić się do autoryzowanego serwisu w celu usunięcia usterki Regulacja śrub L i H jest dopuszczona tylko i wyłącznie przez autoryzowane punkty serwisowe i nie jest przeznaczona do samodzielnej regulacji przez użytkownika urządzenia. Wymaga bowiem stosowania specjalistycznych narzędzi i obrotomierza Uwaga: Gaźnik urządzenia został wyregulowany zgodnie z wymogami poprawnej pracy urządzenia. Nie wolno przekraczać maksymalnych dopuszczalnych obrotów silnika, gdyż może to spowodować uszkodzenie urządzenia! 15

16 6.5. Obsługa filtru powietrza Zanieczyszczony filtr powietrza obniża jakość pracy urządzenia. Zabrudzony filtr powietrza wpływa zmniejszenie ilości powietrza doprowadzonego do silnika, a co za tym idzie zmniejsza jego moc, powoduje większe zużycie paliwa, a także powoduje wzrost emisji spalin (liczby zanieczyszczeń w spalinach). Wzrasta również liczba przedostających się do silnika zanieczyszczeń, co powoduje wyraźne skrócenie żywotności silnika. Przed otwarciem pokrywy filtru powietrza należy ustawić dźwignię ssania w pozycji włączonej, aby zapobiec przedostaniu się zanieczyszczeń do wnętrza gaźnika. Wyczyścić okolice filtra. Nacisnąć zatrzask (19) znajdujący się na pokrywie filtru powietrza, odchylić do tyłu i zdjąć pokrywę. Wyjąć element filtrujący (20) z obudowy filtra (21) Nie wolno oddzielać elementów filtra od siebie!!! Filtr powinien być czyszczony codziennie, zwłaszcza przy intensywnym użytkowaniu urządzenia. Częstotliwość czyszczenia należy zwiększyć, gdy urządzenie pracuje w terenie o dużym zapyleniu. Przy częstym czyszczeniu filtra powietrza, zwłaszcza, gdy nie jest on silnie zabrudzony, wystarczy usunąć zabrudzenia wytrząsając je lub wydmuchując. Przy silnym zabrudzenia filtra lub jego uszkodzeniu należy bezwzględnie wymienić filtr na nowy Gwarancja udzielana przez producenta nie obejmuje uszkodzeń spowodowanych niewłaściwą konserwacją i obsługą filtra powietrza, pracą z filtrem brudnym, uszkodzonym lub bez filtra powietrza. Po wyczyszczeniu bądź wymianie filtra należy ponownie zamontować pokrywę filtra. Nie wolno używać urządzenia z mokrym filtrem powietrza! 6.6. Świeca zapłonowa W silniku urządzenia można stosować następujące świece zapłonowe: BOSCH WS6F CHAMPION RCJ-6Y Wymagany odstęp elektrod świecy 0,5 mm Świecę zapłonową należy sprawdzać po każdych 50 przepracowanych godzinach. W przypadku wypalenia się elektrod należy natychmiast wymienić świecę zapłonową. W pozostałych przypadkach świeca powinna być wymieniona po 100 godzinach pracy urządzenia. Aby skontrolować lub wymienić świecę zapłonową należy nacisnąć dolną część pokrywy świecy zapłonowej (22) i wysunąć pokrywę (11) w górę, zdjąć przewód wysokiego napięcia i wymontować świecę. Świecę należy dokręcić momentem Nm. Po zamontowaniu świecy założyć pokrywę świecy zapłonowej (11) Należy używać urządzenie wyłącznie z właściwie zamontowaną świecą zapłonową. W przeciwnym przypadku grozi to niebezpieczeństwem pożaru od zaiskrzenia! Zawsze należy właściwie założyć przewód na świecę zapłonową.

17 6.7. Filtr paliwa Wymianę filtra paliwa zalecamy zlecać tylko i wyłącznie autoryzowanym punktom serwisowym. Wymiana powinna być wykonywana przynajmniej raz do roku, najlepiej przed sezonem, lub częściej przy wysokim stopniu zabrudzenia filtra Przy wymianie należy zwrócić uwagę, czy zgrubienie przewodu paliwowego, uszczelniające połączenie ze zbiornikiem, jest właściwie umiejscowione i prawidłowo uszczelnia zbiornik paliwa 6.8. Informacje dotyczące tłumika W przypadku, gdy silnik nie pracuje w sposób zadawalający, mimo, iż filtr powietrza jest czysty, a gaźnik odpowiednio wyregulowany, przyczyną może być zanieczyszczony lub uszkodzony tłumik. W takim przypadku należy bezzwłocznie skontaktować się z dystrybutorem urządzenia lub autoryzowanym serwisem Przechowywanie urządzenia Urządzenie przechowywane i nie użytkowane przez dłuższy okres powinno mieć opróżniony zbiornik paliwa i powinno być przechowywane w suchym, dobrze wentylowanym pomieszczeniu. Należy uruchomić silnik i pracować dopóki silnik nie zużyje całego paliwa, również tego znajdującego się w gaźniku się, aż do momentu zatrzymania się silnika. W przeciwnym wypadku może dojść do zatkania gaźnika pozostałościami mieszkanki paliwowej. Utrudni to, lub wręcz uniemożliwi powtórne uruchomienie silnika. Należy wyczyścić dobrze silnik urządzenia (zwłaszcza wlot filtru powietrza, filtr powietrza, żeberka cylindra, otwory wentylacyjne, okolice wlewu paliwa) oraz układ tnący. Urządzenie należy przechowywać w bezpiecznym i suchym miejscu i z dala od otwartych źródeł ognia i innych potencjalnych źródeł zagrożenia pożarowego. Należy zadbać, aby nikt niepowołany nie miał dostępu do urządzenia. Urządzenie powinno być przechowywane w miejscu niedostępnym dla dzieci. 17

18 6.10. Harmonogram konserwacji urządzenia Podany niżej harmonogram konserwacji urządzenia jest przewidziany dla przeciętnych warunków użytkowania urządzenia. Dla warunków specjalnych, np. znacznego zapylenia lub długiej, całodziennej pracy urządzenia poszczególne czynności konserwacyjne powinny być dokonywane odpowiednio częściej. Gaźnik Sprawdzić bieg jałowy Po pierwszy ch 5 godz Przed każdym użyciem x Co godzin pracy Po 50 godz Po 100 godz W razie potrzeby Wyregulować bieg x x jałowy Filtr powietrza Wyczyścić x wymienić x Świeca zapłonowa Co roku wyregulować x x odstęp elektrod wymienić x x Przekładnia smarowanie x x Listwa tnąca kontrola x Czyszczenie i x x x obsługa wymiana x Zbiornik paliwa wyczyścić x Filtr paliwa wymienić x Nakrętki i śruby ** sprawdzić i x x x dokręcić Elementy sterujące (wyłącznik zapłonu, blokada dźwigni gazu itp.) sprawdzić Całość sprawdzić x urządzenia Wyczyścić x x x ** poza śrubami regulacyjnymi gaźnika, tylko dostępne bez demontowania osłon Należy regularnie wykonywać czynności konserwacyjne. W razie konieczności należy kontaktować się z autoryzowanym serwisem w przypadku gdy zaistnieje potrzeba dokonania specjalistycznych napraw. Użytkownik urządzenia ponosi konsekwencje za szkody i zniszczenia spowodowane samodzielnym dokonywaniem napraw wymagających pracy specjalistów lub zaniechanie wymaganych czynności konserwacyjnych jak również za potencjalne uszkodzenia sprzętu powstałe w wyniku niewłaściwego przechowywania urządzenia. 7. Części wymienne urządzenia podlegające zużyciu i zniszczeniom Części zamienne, które podlegają zużyciu bądź zniszczeniu podczas użytkowania urządzenia powinny być wymieniane we właściwym czasie. Następujące części wymienne podlegają naturalnemu zużyciu i nie są objęte warunkami gwarancji: filtr powietrza, filtr paliwa, wszystkie części gumowe mające kontakt z paliwem, ostrza tnące, świeca zapłonowa, sprzęgło, rozrusznik, listwa tnąca itp. x 18

19 8. DANE TECHNICZNE / Silnik Jednocylindrowy, dwusuwowy Pojemność skokowa 32,3 cm 3 Średnica / skok (mm) 37 / 30 Moc (kw/obr/min 1,0 / 8000 Maksymalne obroty z ostrzem tnącym (obr./min.) 8400 ± 200 Obroty biegu jałowego (obr./min.) 3000 ± 200 Pojemność zbiornika paliwa (l) 0,45 Gaźnik membranowy z systemem łatwego startu Primer Paliwo mieszanka benzyny bezołowiowej z olejem Solo 2T engine oil proporcja 50:1 inne oleje do silników dwusuwowych proporcja 1: 25 Godzinowe zużycie paliwa przy maksymalnej mocy (ISO 7293) 600 g / h Jednostkowe zużycie paliwa przy maksymalnej mocy (ISO 7293) 600 g / kwh Filtr powietrza gąbkowo tkaninowy, nie rozdzielny Zapłon elektroniczny Przełożenie przekładni 60 : 11 Długość listwy tnącej (cm) 60 / 75 Przekładnia mimośrodowa, korbowód na łożysku igiełkowym Grubość ostrzy listwy tnącej (mm) 2,2 Odstęp między ostrzami (mm) 31 Obudowa przekładni stop magnezu Ciężar (bez paliwa) (kg) 5,9 / 6,1 Poziom ciśnienia akustycznego LP eg (dba) (DIN EN ISO 22867) 95,9 Poziom mocy dźwięku Lw eg (dba) (DIN EN ISO 22867) 104 Efektywna wartość przyspieszenia (m/s2) wg (DIN EN ISO 22868) uchwyt tylni bieg jałowy/obroty maksymalne 2,3 / 4,5 uchwyt przedni bieg jałowy/obroty maksymalne 2,6 / 3,4 Wymiary wysokość x szerokość x długość (mm) 212 / 238 / Akcesoria dodatkowe Akcesoria Nr katalog. Olej Solo 2T do mieszanki 100 ml Olej Solo 2T do mieszanki 1 l Olej Solo 2T 1l z miarką Środek do czyszczenie Solo 500 ml Olej do konserwacji 300 ml Smar do przekładni Smarownica Zderzak ochraniający końcówkę listwy tnącej przed kontaktem z przeszkodą Rękawiczki ochronne Solo Kask z ochroną twarzy i uszu

20 10. Warunki gwarancji Szczegółowe warunki gwarancji znajdują się na wewnętrznych stronach karty gwarancyjnej, która to karta jest zawsze dołączana do urządzenia razem z niniejszą instrukcją obsługi. Producent gwarantuje wysoką jakość urządzenia i zobowiązuje się do usunięcia ewentualnych uszkodzeń spowodowanych wadami materiałowymi lub niewłaściwym montażem urządzenia Prosimy o zrozumienie, że niektóre, niżej wymienione przypadki, wykluczają uznanie ewentualnych usterek jako podlegających naprawie w ramach gwarancji Wykorzystanie urządzenia niezgodnie z jego przeznaczeniem Nieprzestrzeganie wskazówek i zaleceń instrukcji obsługi Zaniedbanie wymaganej obsługi, konserwacji i naprawy Uszkodzenia spowodowane niewłaściwą regulacją gaźnika Przeciążanie urządzenia poprzez długotrwałe przekraczanie górnych parametrów pracy urządzenia Użycie niewłaściwych narzędzi Samowolne dokonywanie napraw oraz przeróbek urządzenia Uszkodzenia mechaniczne, zastosowanie niezgodne z przeznaczeniem Uszkodzenia spowodowane przegrzaniem silnika na skutek zatkanych otworów wentylacyjnych Uszkodzenia spowodowane regulacją i naprawą dokonaną przez osoby do tego nieupoważnione Użycie nieoryginalnych części zamiennych i wyposażenia dodatkowego, jeżeli w wyniku ich użycia nastąpiło uszkodzenie urządzenia Użycie niewłaściwego lub starego paliwa lub mieszanki paliwowej Używanie urządzenia do wypożyczania w wypożyczalniach sprzętu ogrodniczego Części zamienne, które podlegają zużyciu bądź zniszczeniu podczas użytkowania urządzenia powinny być wymieniane we właściwym czasie. Elementy podlegające naturalnemu zużyciu w trakcie eksploatacji nie podlegają wymianie w ramach gwarancji. Są to między innymi: filtr powietrza, filtr paliwa, wszystkie części gumowe mające kontakt z paliwem, świeca zapłonowa, sprzęgło, rozrusznik, listwa tnąca itp. Wykaz autoryzowanych serwisów znajduje się na stronie W trosce o poprawę jakości swoich wyrobów oraz zadowolenie swoich klientów z ich użytkowania, Firma Solo wciąż prowadzi prace nad udoskonaleniem swoich wyrobów. W związku z tym niektóre elementy budowy, wygląd oraz dane techniczne zakupionego urządzenia mogą się różnić od tych, zamieszczonych w niniejszej instrukcji obsługi PRODUCENT DYSTRYBUCJA SOLO KLEINMOTOREN GMBH EXTECH Postfach ul. Sosnowiecka 91 D Sindelfingen Kraków Niemcy tel fax office@extech.com.pl 20
