1 INSTRUKCJA OBSŁUGI PRZYCINARKI AKUMULATOROWEJ DO TRAWY I KRZEWÓW GRIZZLY AGS 7,2 Lion-Set zestaw Dystrybutor w Polsce i Centralny Serwis: Biuro Handlowo- Usługowe A.Krysiak Baranowo, ul. Rolna 6 tel ,fax Dystrybutor europejski: Grizzly GmbH,D Gross-Umstadt, Am Gewerbepark 2 Wydanie I Luty

2 AGS 7,2 Lion-Set (zestaw) Spis treści Ogólne zasady bezpieczeństwa.3 Praca przy użyciu napędzanego bateriami zestawu przycinarka do trawy - przycinarka do krzewów...3,4,5 Symbole..5 Przeznaczenie..6 Opis działania... 6 Proces ładowania baterii 7,8 Obsługa..8 Włączanie i wyłączanie.8,9 Wskazówki dotyczące pracy...9,10 Wymiana noży...10,11 Konserwacja i oczyszczanie.11,12 Utylizacja i ochrona środowiska Gwarancja 13 Dane techniczne 14 Części zamienne 14 Opis elementów.15 Rysunek poglądowy nr Deklaracja producenta (znak CE)

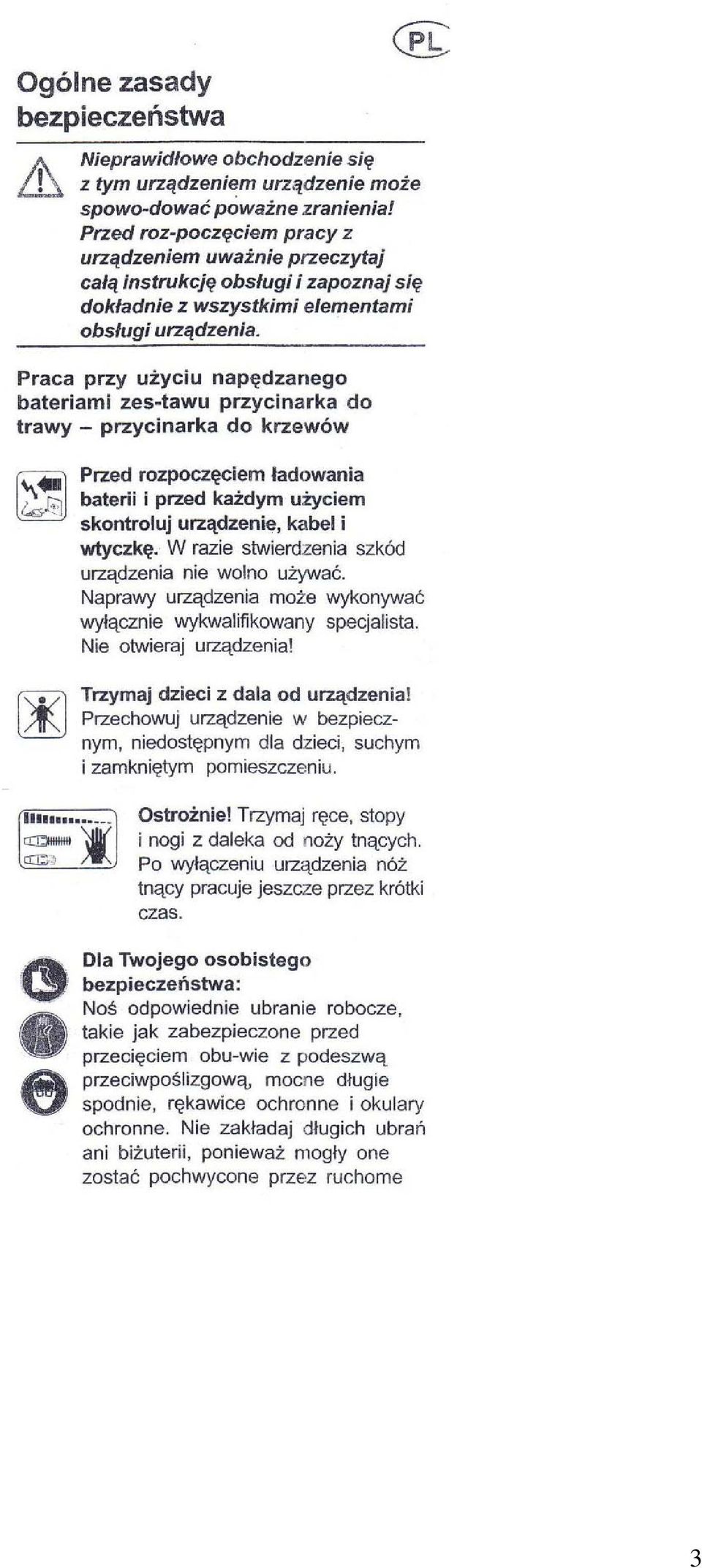

3 3

4 4

5 5

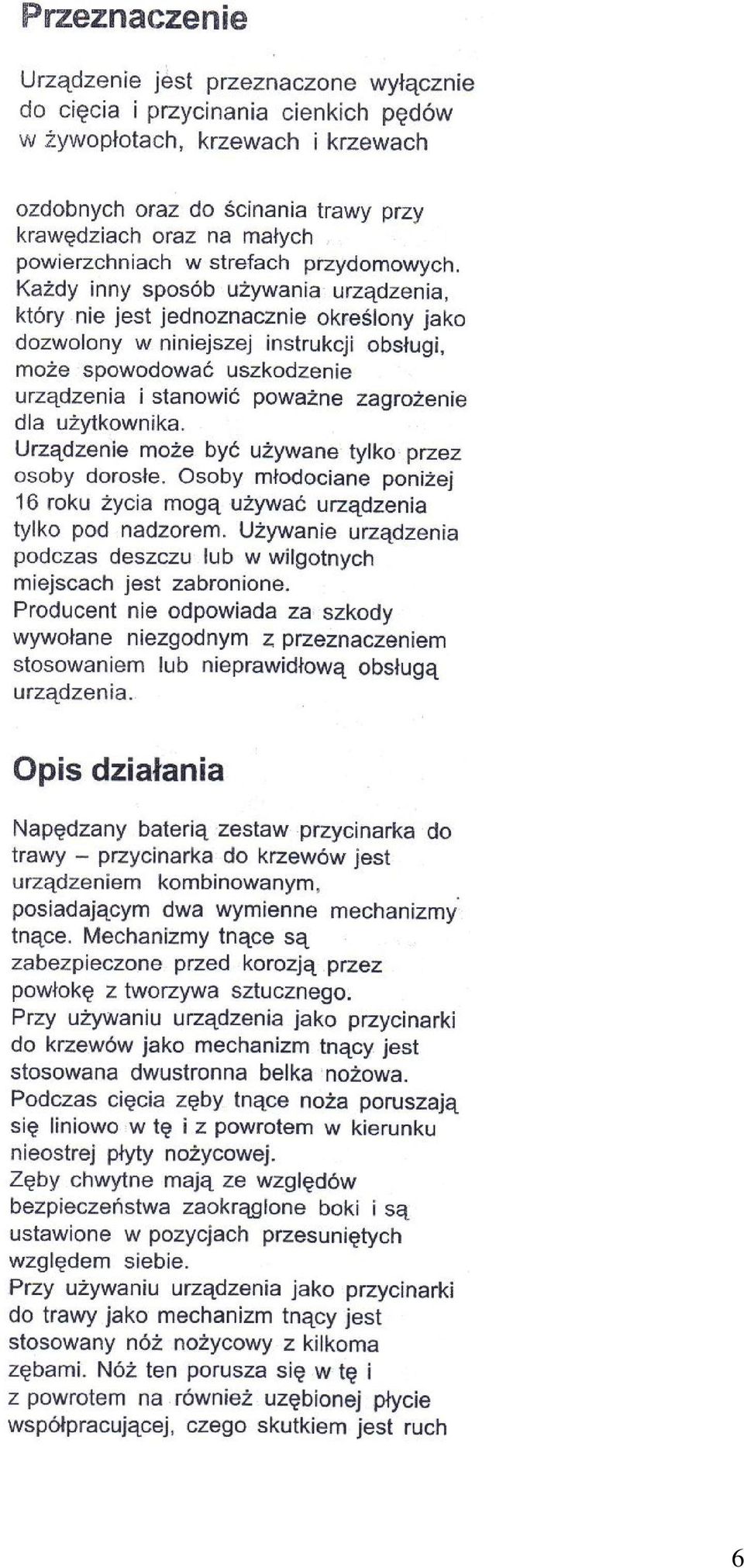

6 6

7 7

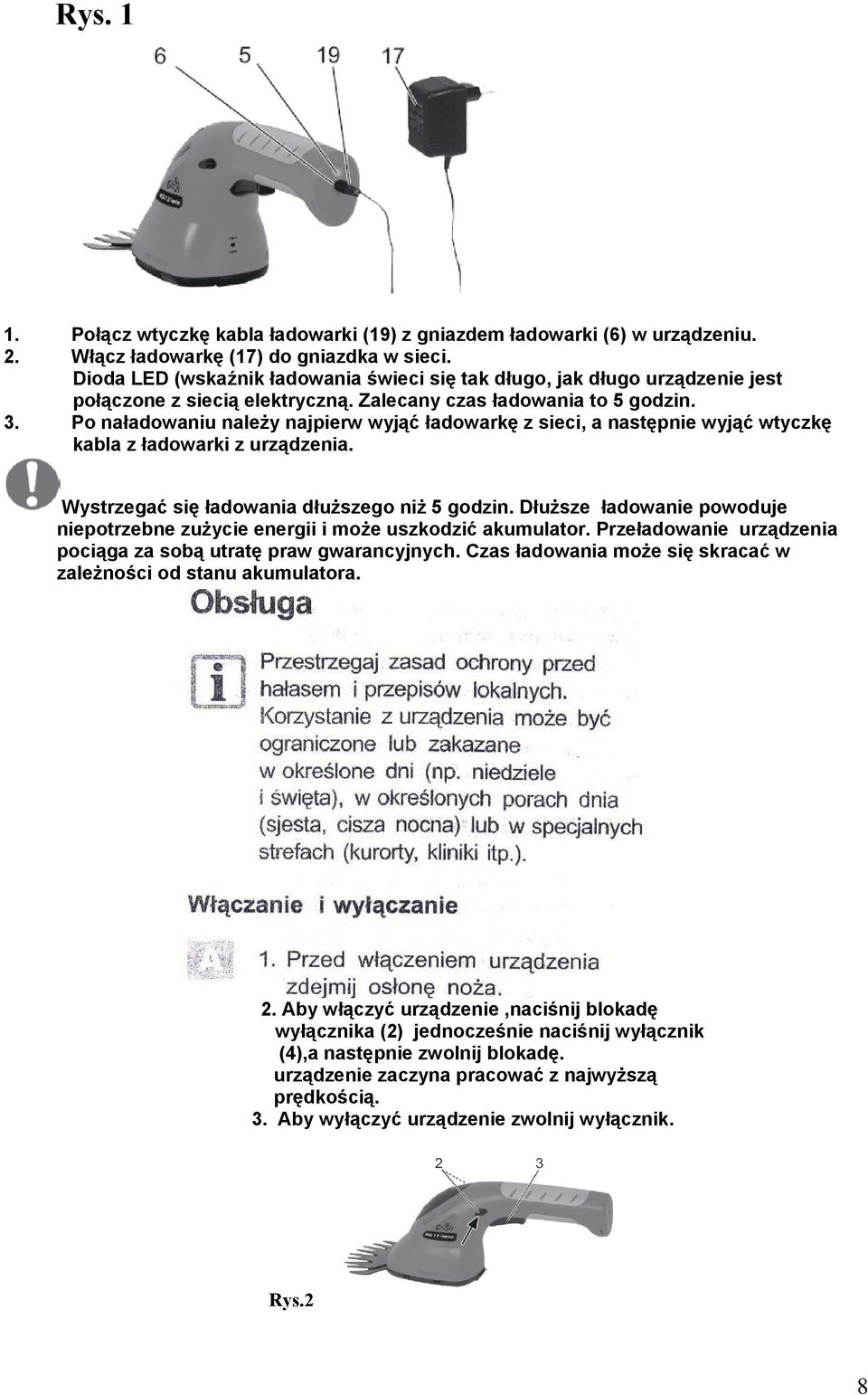

8 Rys Połącz wtyczkę kabla ładowarki (19) z gniazdem ładowarki (6) w urządzeniu. 2. Włącz ładowarkę (17) do gniazdka w sieci. Dioda LED (wskaźnik ładowania świeci się tak długo, jak długo urządzenie jest połączone z siecią elektryczną. Zalecany czas ładowania to 5 godzin. 3. Po naładowaniu należy najpierw wyjąć ładowarkę z sieci, a następnie wyjąć wtyczkę kabla z ładowarki z urządzenia. Wystrzegać się ładowania dłuższego niż 5 godzin. Dłuższe ładowanie powoduje niepotrzebne zużycie energii i może uszkodzić akumulator. Przeładowanie urządzenia pociąga za sobą utratę praw gwarancyjnych. Czas ładowania może się skracać w zależności od stanu akumulatora. 2. Aby włączyć urządzenie,naciśnij blokadę wyłącznika (2) jednocześnie naciśnij wyłącznik (4),a następnie zwolnij blokadę. urządzenie zaczyna pracować z najwyższą prędkością. 3. Aby wyłączyć urządzenie zwolnij wyłącznik. Rys.2 8

9 Blokadę (2) można naciskać zarówno lewą jak i prawą ręką. Teleskopowy trzonek przedłużający i kółka 1. Wsunąć kółka jezdne(13) na osłonę noży, aż blokady mechaniczne i styk elektryczny zatrzasną się. 2. Następnie wsunąć trzonek przedłużający (11) do otworu w wózku kółek, aż do zatrzaśnięcia blokady (12). 3. Ustaw wysokość teleskopu odpowiednią dla swojego wzrostu przy pomocy złączki regulacyjnej(nr 10 z rys.7) 4. Aby zdemontować nacisnąć na blokadę trzonka( 12) i wyjąć go z wózka kółek. Wózek z kółkami demontujemy przesuwając go równocześnie dwoma kciukami w kierunku strzałki). 5. Jeśli używasz trzonka teleskopowego,aby włączyć urządzenie naciśnij blokadę wyłącznika (7) jednocześnie naciśnij wyłącznik (9),a następnie zwolnij blokadę. Rys.3 Rys.4 9

10 Sprawność akumulatora litowo-jonowego ( Lion) maleje wraz ze spadkiem temperatury. Optymalna temp.pracy wynosi C. Praca z nożem do trawy * Lepsze efekty cięcia uzyskuje się gdy trawa jest sucha i niezbyt wysoka. Praca z nożycami do krzewów Wymiana noży Przed rozpoczęciem wymiany noży załóż rękawice ochronne 1. Pociągnij do góry za zaczep (20) osłony noża i przesuń osłonę noża (1) w kierunku wyłącznika. 2. Podnieś osłonę i zdejmij cały nóż (14). 3. Załóż nowy nóż. Nieruchoma dolna płyta nożycowa Musi znajdować się od dołu na zewnątrz. Rys.5 10

11 4. Włóż osłonę noża (1) w miejsca w obudowie(21) zaznaczone na rys. 5. Przesuń osłonę noża w kierunku noży aż się zatrzaśnie. Rys.6 11

12 12

13 Gwarancja Na niniejsze urządzenie udzielamy 24 miesięcznej gwarancji Przy użytkowaniu profesjonalnym 12 miesięcy. wywołane wadami materiałowymi lub produkcyjnymi zostaną bezpłatnie usunięte. Warunkiem skorzystania z gwarancji jest przekazanie urządzenia wraz z dowodem zakupu i gwarancją naszemu Centrum Serwisowemu. 13

14 Dane Techniczne AKUMULATOROWEJ PRZYCINARKI DO TRAWY I KRZEWÓW AGS 7,2 Lion Set, zestaw (Litowo-jonowa) Klasa ochronnośći.iii Szerokość noża do trawy.100 mm Szerokość nożyc do krzewów.165 mm Czas ładowania 5 h Czas pracy min Napięcie akumulatora Lion 7,2 V Ładowarka Napięcie wejściowe.230 V,50 Hz Napięcie wyjściowe...6 V Prąd ładowania..500 ma Klasa ochronności.ii Gwarantowany poziom głośności.90db(a) Poziom ciśnienia akustycznego zmierzony.74,6db(a) Wibracje uchwytu 1,63m/s 2 (Zmiany techniczne zastrzeżone) Wartości akustyczne i prędkość wibracji zostały określone zgodnie z wymogami norm podanych w deklaracji producenta. Zmiany techniczne i w wyglądzie mogą być dokonywane bez zapowiedzi w ramach procedur rozwoju technicznego. Wszelkie wymiary, wskazówki i dane tej instrukcji są w związku z tym niewiążące. W związku z tym wyklucza się wszelkie roszczenia prawne zgłaszane na podstawie tej instrukcji obsługi. Części zamienne Poniższe części zamienne można zamawiać w Centrum Serwisowym. Przy zamówieniu należy podać: markę, typ i nr części zamiennej. Ładowarka do AGS 7,2 Lion Set,zestaw Nóż do trawy Nożyce do krzewów Jeśli potrzebne są inne części należy podać ich nr z rysunku poglądowego nr 14

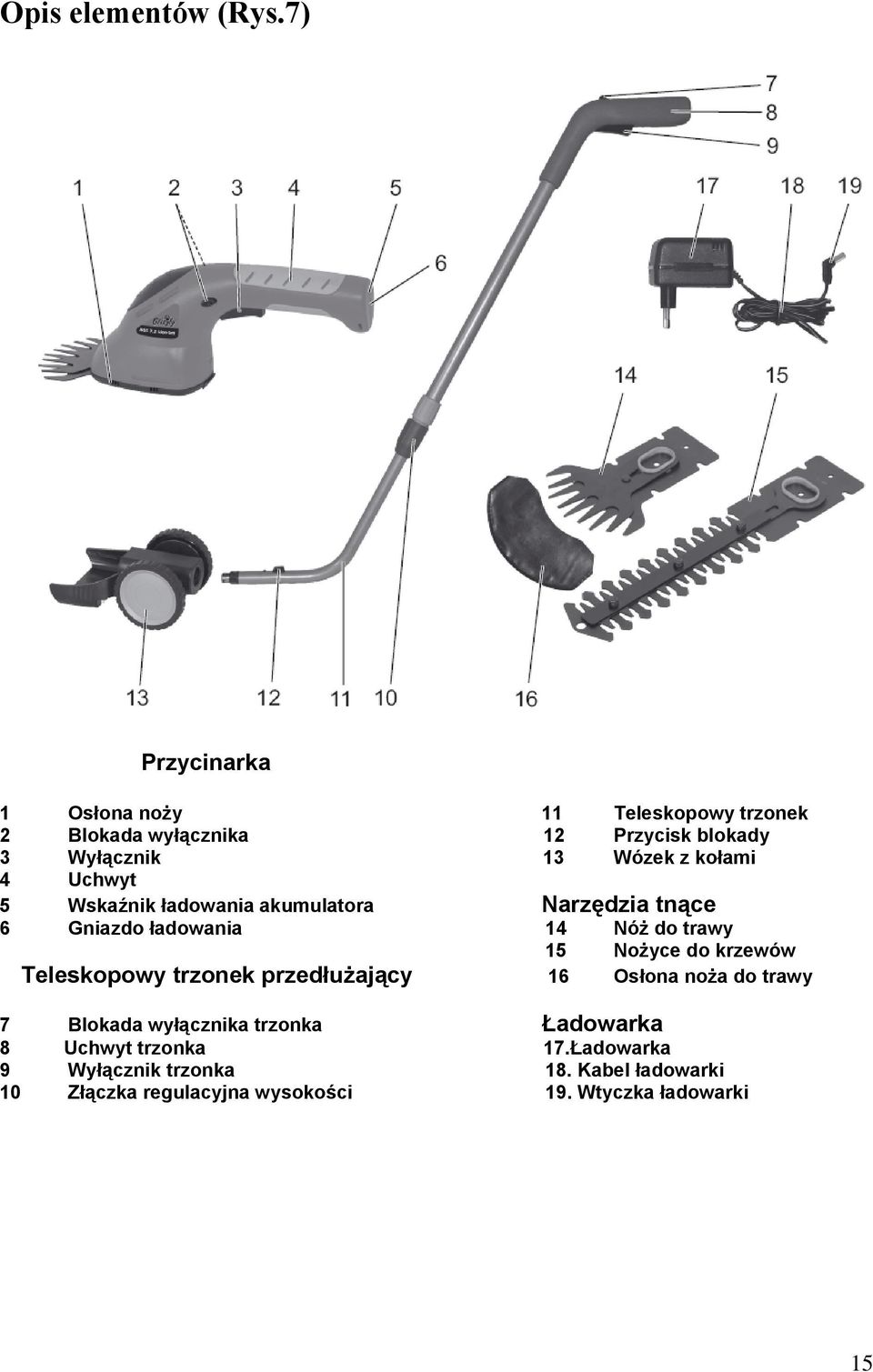

15 Opis elementów (Rys.7) Przycinarka 1 Osłona noży 11 Teleskopowy trzonek 2 Blokada wyłącznika 12 Przycisk blokady 3 Wyłącznik 13 Wózek z kołami 4 Uchwyt 5 Wskaźnik ładowania akumulatora Narzędzia tnące 6 Gniazdo ładowania 14 Nóż do trawy 15 Nożyce do krzewów Teleskopowy trzonek przedłużający 16 Osłona noża do trawy 7 Blokada wyłącznika trzonka Ładowarka 8 Uchwyt trzonka 17.Ładowarka 9 Wyłącznik trzonka 18. Kabel ładowarki 10 Złączka regulacyjna wysokości 19. Wtyczka ładowarki 15

16 Rysunek nr 8 Poglądowy 16

17 Akumulatorowa przycinarka do trawy i krzewów model AGS 7,2 Lion-set zestaw Rok produkcji 2008 odpowiada następującym dyrektywom UE: 98/37/EC(UE dyrektywa maszynowa) 2006/95/EC 2004/108/EC 2000/14/EC(UE dyrektywa dotycząca emisji hałasu) Zastosowane normy: EN :2006 EN :2006 EN 50366:2003+A1:06 IEC :2002(częściowo) EN :2006 EN :1997/+A1:2001 Dodatkowo odpowiednio zgodne z normą 2000/14/EC dotyczącą emisji hałasu: Natężenie poziomu ciśnienia akustycznego: Gwarantowane: 90 db(a) Zmierzone: 86,4 db(a) Dodatkowo zgodne z V/2000/14/EC Nadanie oznaczenia CE 2008 Odpowiedzialny za produkcję i dokumentację techniczną: Andreas Groschl, Dyrektor Techniczny 17
