1 INSTRUKCJA MONTAŻU I UŻYTKOWANIA PŁYT CERAMICZNYCH MODELE SE2664TC2, SE2641TC2 i SE2641TD2 Generalny przedstawiciel DOM BIANCO sp. z o.o. al. Krakowska 5, Raszyn tel , fax

2 Dziękujemy za zaufanie i zakup naszego wyrobu. Gratulujemy dokonania dobrego wyboru. Mamy nadzieję, że urządzenie będzie Państwu służyć przez wiele lat. Płyta ceramiczna jest przeznaczona do stosowania w indywidualnych gospodarstwach domowych i służy do gotowania i smażenia potraw. Urządzenia Smeg wykonane są z różnorodnych materiałów najwyższej jakości. Odcień i faktura powierzchni może nieznacznie różnić się w danym egzemplarzu, jak również w danej grupie kolorystycznej. Nie jest to podstawa do reklamacji produktu.

3 Przy zasilaniu prądem V~ należy stosować przewód H05V2V2-F trzyżyłowy (3x4 mm 2 ) Spis treści 1. Zasady użytkowania 2 2. Bezpieczeństwo 3 3. Ochrona środowiska 4 4. Przed pierwszym użyciem 5 5. Opis urządzenia 6 6. Użytkowanie płyty 9 7. Czyszczenie i obsługa bieżąca Gdy coś zawodzi Instalacja Należy dokładnie zapoznać się z informacjami na nalepkach umieszczonych na spodniej powierzchni urządzenia lub przy przewodzie podłączeniowym. Należy stosować przewody H05V2V2-F odporne na temperaturę co najmniej 90 o C. Przewody te odpowiadają wymaganiom normy EN Listwa podłączeniowa Na rysunku obok pokazano listwę podłączeniową w widoku od dołu bez przewodów podłączeniowych. Zaciski 4 i 5 muszą zawsze być podłączone do zasilania. Po stronie przyłączanej do urządzenia żyła uziemienia (żółto-zielona) musi być o 20 mm dłuższa od pozostałych.

4 ZASADY UŻYTKOWANIA Podczas instalowania urządzenia należy zachować wszystkie wymagania określone właściwymi przepisami prawa i normami dotyczącymi sprzętu elektrycznego i gazowego oraz wymagania dotyczące wentylacji pomieszczeń. W interesie bezpieczeństwa użytkownika leży, aby zgodnie z przepisami prawa wszystkie prace związane z instalowaniem i serwisowaniem urządzenia były wykonywane przez osoby mające odpowiednie uprawnienia i zgodnie z obowiązującymi przepisami prawa i normami wyłączony. Wyłącznik musi być łatwo dostępny i usytuowany możliwie blisko płyty. Przy zasilaniu prądem V3N~ należy stosować przewód H05V2V2-F pięciożyłowy (5x1,5 mm 2 ) Tego typu podłączenie jest wymagane w przypadku płyt z 5 strefami grzewczymi Odłączania od instalacji domowych urządzeń gazowych i elektrycznych powinny dokonywać osoby mające odpowiednie uprawnienia. Niniejsza instrukcja stanowi integralną część urządzenia, w związku z czym należy ją przechowywać w pobliżu płyty w łatwo dostępnym miejscu przez cały czas użytkowania urządzenia. Zalecamy dokładne zapoznanie się z instrukcją i podanymi w niej zaleceniami przed przystąpieniem do użytkowania kuchenki. Należy też zachować wszystkie dołączone do kuchenki dysze gazu. Instalacji płyty powinna dokonywać osoba mająca odpowiednie kwalifikacje i uprawnienia. Instalacja powinna przebiegać zgodnie z obowiązującymi przepisami prawa i normami. Urządzenie jest przeznaczone do użytkowania w indywidualnych gospodarstwach domowych i odpowiada wszystkim obowiązującym przepisom i normom. Kuchenka jest przeznaczona do gotowania i podgrzewania potraw. Wszelkie inne zastosowania są uznawane za niewłaściwe. Przy zasilaniu prądem V2N~ należy stosować przewód H05V2V2-F czterożyłowy (4x2,5 mm 2 ) Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody spowodowane niewłaściwym użyciem urządzenia. Nie wolno pozostawiać w domu pozostałości opakowania. Należy je posegregować w zależności od materiału i przekazać do właściwego punktu skupu surowców wtórnych. Przy zasilaniu prądem V 3~ należy stosować przewód H05V2V2-F czterożyłowy (4x2,5 mm 2 ) Tabliczka znamionowa z danymi technicznymi urządzenia, numerem seryjnym oraz marką jest umieszczona na urządzeniu w widocznym miejscu. Tabliczki znamionowej nie wolno usuwać pod żadnym pozorem.

5 Mocowanie za pomocą uchwytów Po włożeniu płyty do otworu mocuje się ją za pomocą odpowiednich dołączonych uchwytów. Uchwyty muszą być przykręcone w odpowiednich otworach w spodzie płyty przy jej bokach Należy uważać, aby nie rozsypać na płycie cukru lub rozlać potraw zawierających duże jego ilości, gdy jest ona jeszcze rozgrzana. Nie wolno także umieszczać na płycie substancji i/lub materiałów, które mogą ulec stopieniu (np. folie aluminiowe lub plastikowe). Jeżeli dojdzie do stopienia takich rzeczy, to w celu uniknięcia uszkodzenia powierzchni płyty należy ją natychmiast wyłączyć i usunąć stopioną substancję za pomocą skrobaczki stanowiącej wyposażenie płyty gdy płyta jest jeszcze ciepła. Powierzchnię płyty należy utrzymywać stale w czystości. Niezastosowanie się do tego zalecenia może doprowadzić do powstania wżerów niemożliwych do usunięcia po wystygnięciu powierzchni płyty. Podczas dokręcania uchwytów należy uważać, aby nie robić tego zbyt mocno, gdyż może to spowodować powstanie naprężeń w samej płycie ceramicznej. Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody materialne oraz szkody w zdrowiu i życiu ludzi spowodowane nieprzestrzeganiem powyższych zasad albo ingerencji w dowolną część lub podzespół urządzenia, także spowodowane stosowaniem nieoryginalnych części zamiennych Podłączenia elektryczne Instalacja elektryczna musi być uziemiona zgodnie z obowiązującymi przepisami i normami, a uziemienie musi być sprawne. Wtyczka na przewodzie podłączeniowym i gniazdko sieciowe muszą być kompatybilne i odpowiadać przepisom prawa i normom. Gniazdko sieciowe musi być łatwo dostępne po zainstalowaniu urządzenia. Nie wolno odłączać kuchenki od instalacji elektrycznej ciągnąc za przewód podłączeniowy. Natychmiast po zainstalowaniu należy przeprowadzić krótką próbę działania zgodnie z podanymi dalej zasadami. Jeżeli urządzenie nie funkcjonuje prawidłowo, to należy odłączyć je od instalacji elektrycznej i wezwać autoryzowany serwis. Nie wolno podejmować prób samodzielnej naprawy płyty. W przypadku stałego podłączenia do instalacji elektrycznej (do puszki ) na linii zasilającej należy zainstalować wielobiegunowy wyłącznik, w którym odstępy między stykami wynoszą co najmniej 3 mm w położeniu 2. BEZPIECZEŃSTWO Wszystkie prace związane z instalowaniem i serwisowaniem urządzenia muszą być wykonywane przez osoby mające odpowiednie uprawnienia i zgodnie z obowiązującymi przepisami prawa i normami. Urządzenia elektryczne muszą być uziemione zgodnie z obowiązującymi przepisami i normami. Natychmiast po zainstalowaniu należy przeprowadzić krótką próbę działania zgodnie z podanymi dalej zasadami. Jeżeli urządzenie nie funkcjonuje prawidłowo, to należy odłączyć je od instalacji elektrycznej i wezwać autoryzowany serwis. Wtyczka na przewodzie podłączeniowym i gniazdko sieciowe muszą być kompatybilne i odpowiadać przepisom prawa i normom. Gniazdko sieciowe musi być łatwo dostępne po zainstalowaniu urządzenia. Nie wolno odłączać kuchenki od instalacji elektrycznej ciągnąc za przewód podłączeniowy.

6 - 4 - Po zakończeniu używania płyty wszystkie elementy sterowania strefami grzewczymi powinny znajdować się w pozycji 0. Uwaga: w przypadku stwierdzenia pęknięcia powierzchni płyty ceramicznej należy urządzenie natychmiast odłączyć od domowej instalacji elektrycznej i skontaktować się z autoryzowanym serwisem Po przyklejeniu uszczelki A do dolnej powierzchni płyty (rozdz. 9.4.) oraz umieszczeniu i zamocowaniu płyty w wycięciu szczeliny wokół krawędzi należy wypełnić silikonem izolacyjnym B i usnąć jego nadmiar. W przypadku konieczności demontażu płyty najpierw trzeba przeciąć odpowiednim nożem silikon, a następnie demontować płytę (C). Podczas użytkowania urządzenie silnie nagrzewa się należy zachować ostrożność aby nie dotknąć elementów grzewczych płyty. Należy stosować odpowiednie rękawice ochronne. Przed uruchomieniem urządzenia należy usunąć z niego wszelkie folie i inne elementy niezbędne do zabezpieczenia podczas transportu. Natychmiast po zainstalowaniu należy przeprowadzić krótką próbę działania zgodnie z podanymi dalej zasadami. Jeżeli urządzenie nie funkcjonuje prawidłowo, to należy odłączyć je od instalacji elektrycznej i wezwać autoryzowany serwis. Nie wolno podejmować samodzielnych prób naprawy urządzenia. Wszelkie naprawy muszą być wykonywane przez pracowników autoryzowanego serwisu Instalowanie zatrzasków mocujących Aby zapewnić prawidłowe zamocowanie płyty w blacie należy zainstalować dołączone do niej zatrzaski w poniższy sposób. Wsunąć zatrzaski poziomo w odpowiednie otwory lekko je wciskając. Ważne! Należy pilnować dzieci, gdyż nie są one w stanie dostrzec i ocenić znaczenia lampek kontrolnych ciepła resztkowego. Strefy grzewcze pozostają gorące przez pewien czas po ich wyłączeniu. Dzieci nie powinny w żadnym przypadku dotykać do płyty. 3. ODPOWIEDZIALNOŚĆ ZA ŚRODOWISKO NATURALNE 3.1. Odpowiedzialność Producenta Następnie unieść je do góry i zamocować w przewidzianym położeniu. Urządzenie jest oznakowane zgodnie z wymogami dyrektywy 2002/96 WG w sprawie zużytego sprzętu elektrycznego i elektronicznego (w Polsce ustawa z dnia 19 lipca 2005 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego wraz z późniejszymi zmianami i uzupełnieniami). Przepisy te obowiązują na całym terytorium UE oraz stanowią ramy postępowania

7 Uszczelnienie płyty w zakresie recyklingu i utylizacji tego typu urządzeń Aby zapobiec przedostawaniu się cieczy między krawędzią płyty a blatem kuchennym należy założyć załączoną uszczelkę na wewnętrzną powierzchnię płyty przy jej krawędziach przed zainstalowaniem w blacie. Nie wolno do uszczelniania stosować silikonu, gdyż u niemożliwi on ewentualny demontaż płyty. Po zużyciu płyty ceramicznej należy ją przekazać do właściwej zbiornicy zużytego sprzętu elektrycznego i elektronicznego lub przekazać sprzedawcy podczas zakupu nowego urządzenia o tym samym przeznaczeniu. Zwrot odbywa się na zasadzie sztuka za sztukę. Właściwa utylizacja zużytego sprzętu pozwala na ograniczenie jego ewentualnego negatywnego wpływu na środowisko oraz zdrowie ludzi, a także pozwala na odzysk cennych surowców wtórnych. Niewłaściwe postępowanie ze zużytym sprzętem jest zagrożone odpowiedzialnością karną na mocy obowiązujących ustaw,. Wyrób nie zawiera substancji szkodliwych w ilościach mogących być realnym zagrożeniem dla środowiska oraz zdrowia ludzi zgodnie z obowiązującymi dyrektywami UE Frezowanie podcięć (tylko modele bez ramki z prostymi krawędziami) Na poniższych rysunkach pokazano zasady wykonywania podcięć wokół otworu w blacie kuchennym w przypadku montażu płyty na równi z blatem. Podane wymiary są orientacyjne i należy je zawsze konfrontować z rzeczywistymi wymiarami i kształtami płyty Odpowiedzialność użytkownika Opakowania naszych wyrobów są wykonane z materiałów niezanieczyszczających środowiska naturalnego i nadających się do recyklingu. Prosimy o prawidłową utylizację tych pozostałości. Adresy punktów skupu surowców wtórnych i firm zajmujących się recyklingiem otrzymacie Państwo u sprzedawcy oraz we właściwych jednostek samorządowej i państwowej administracji lokalnej. Pozostałości opakowania nie wolno pozostawiać w domu bez nadzoru, gdyż mogą stanowić zagrożenie dla zdrowia i życia dzieci, szczególnie plastikowe torby. Zużyte urządzenie należy zutylizować zgodnie z zasadami podanymi w p L [mm] X [mm] Y [mm] G [mm] H [mm] A [mm] B [mm] C [mm] min. 50 min. 50 min PRZED PIERWSZYM UŻYCIEM Przed pierwszym użyciem płyty należy usunąć wszystkie folie i elementy zabezpieczające oraz umyć płytę. Następnie umieścić naczynia z wodą na przednich strefach grzewczych i uruchomić je na pełną moc na co najmniej 30 min. Po 30 min wyłączyć

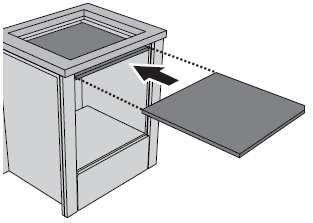

8 - 6 - przednie strefy grzewcze i powtórzyć opisane czynności na tylnych i środkowej strefach grzewczych. Czynności te są konieczne w celu usunięcia zapachu nowości oraz odparowania wszelkiej wilgoci, która mogła zgromadzić się w płycie podczas jej produkcji. Zapewnia to prawidłową pracę układów elektronicznych oraz panelu sterowania. Jeżeli po 30 min wygrzewania sterowniki nie działają prawidłowo, to oznacza, że nie cała wilgoć została usunięta należy pozostawić włączone strefy grzewcze aż do pełnego odparowania wilgoci, a następnie wyłączyć je. W celu wyłączenia płyty należy postępować zgodnie z zasadami podanymi w rozdz. 6. Po pierwszym włączeniu zasilania na wyświetlaczach może pojawić się komunikat. Nie oznacza to, że strefy grzewcze są gorące, ale że płyta po próbach fabrycznych została wyłączona podczas sygnalizowania ciepła resztkowego. Komunikat ten zniknie po 5 min. Jeżeli pod płytą będą znajdować się elementy mebli kuchennych, to należy zainstalować dwuwarstwową płytę drewnianą w odległości co najmniej 30 mm poniżej spodu płyty ceramicznej. Sposób instalowania płyty musi uniemożliwiać jej demontaż bez specjalnych narzędzi OPIS URZĄDZENIA 5.1. Strefy grzewcze Urządzenie jest wyposażone w różne strefy grzewcze o zróżnicowanych mocach i kształtach oraz położeniu na płycie. Wszystkie strefy grzewcze są typu HIGH-LIGHT i nagrzewają się w ciągu kilku sekund. Mocą płyt steruje się za pomocą panelu sterowania umieszczonego przy przedniej krawędzi płyty. Strefy grzewcze z podwójnym kręgiem lub owalnym rozszerzeniem można włączać zarówno dla mniejszej strefy, jak i dla obu jednocześnie. Otwór wentylacyjny Otwór wentylacyjny w dnie z tyłu Nad piekarnikiem Piekarnik musi być wyposażony w wentylator chłodzenia. Odległość między płytą a piekarnikiem musi być na tyle duża, aby zapewnić prawidłową wentylację obu urządzeń. Odległość ta nie może być mniejsza od 50 mm. Otwór tylko w dnie Otwór w dnie i z tyłu

9 Urządzenie można instalować w pobliżu ścianek wyższych od niego pod warunkiem zachowania od nich odstępu B (;patrz odpowiednie rysunki). W przypadku montażu pod półką należy zachować odległość C od półki (patrz odpowiednie rysunki). Płyty bez ramki Strefa Średnica zewnętrzna [mm] Maksymalny pobór mocy [W] Średnica wewnętrzna [mm] Maksymalny pobór mocy [W] ❶ ❷ ❸ ❺ ❻ owalna Pobór mocy jest podany orientacyjnie i może ulegać zmianie w zależności od dokonanych nastaw i napięcia prądu w sieci Poziomy mocy Każda strefa grzewcza ma regulowany poziom mocy. W poniższej tabeli opisano przydatność poszczególnych poziomów do przygotowywania różnych potraw. L [mm] X [mm] Y [mm] A [mm] B [mm] C [mm] min. 50 min. 50 min W przypadku montażu na równi z powierzchnią blatu kuchennego należy postępować zgodnie z zasadami podanymi w rozdz (tylko modele z prostymi krawędziami) Montaż Nad szafkami z półkami lub szufladami Niezainstalowanie pod płytą dwuwarstwowej płyty drewnianej grozi użytkownikowi kontaktem z gorącymi i/lub ostrymi elementami płyty. Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody materialne oraz szkody w zdrowiu i życiu ludzi spowodowane nieprzestrzeganiem powyższych zasad. Poziom mocy Przydatność 0 Strefa wyłączona U Ogrzewanie nakryć 1-2 Gotowanie małych ilości (minimalna moc) 3-4 Normalne gotowanie 5-6 Gotowanie dużych ilości, pieczenie dużych ilości 7 Pieczenie, powolne smażenie potraw obtoczonych w mące 8 Pieczenie 9-P Pieczenie, przyrumienianie, gotowanie (maksymalny (tylko niektóre poziom mocy) modele) 5.3. Oszczędność energii Poniżej podajemy pewne zasady pozwalające na efektywne i oszczędne korzystanie z płyty ceramicznej. Średnica dna naczynia musi odpowiadać średnicy strefy grzewczej.

10 - 8 - Podczas kupowania naczyń należy sprawdzić, czy podane dla nich średnice dotyczą dna, czy górnej części naczynia, która jest z reguły większa od spodu. Podczas przygotowywania potraw wymagających długotrwałego gotowania można zaoszczędzić dużo energii stosując szybkowary (naczynia do gotowania pod ciśnieniem). Ten sposób gotowania pozwala też na zachowanie witamin. W szybkowarze musi zawsze znajdować się odpowiednia ilość cieczy, gdyż w przeciwnym przypadku nastąpi jego przegrzanie i powstanie możliwość uszkodzenia naczynia i powierzchni płyty. W miarę możliwości naczynia powinny być nakryte przykrywkami. Wielkość naczynia powinna odpowiadać ilości gotowanej potrawy. Duże, nienapełnione w pełni naczynia prowadzą do strat energii Ograniczenia czasu gotowania Płyta ceramiczna jest wyposażona w automat ograniczający czas jej używania. Jeżeli nie nastąpiła zmiana nastawy mocy danej strefy grzewczej, to maksymalny czas jej działania zależy od nastawionego poziomu mocy. Uaktywnienie się urządzenia ograniczającego czas działania jest sygnalizowane krótkim sygnałem dźwiękowym, a jeżeli strefa jest nagrzana, to pojawia się komunikat. Poziom mocy Maksymalny czas działania strefy [h] (U) P Ochrona przed przegrzaniem płyty Jeżeli płyta działa przez długi czas z maksymalną mocą, to układy elektroniczne mogą nie być odpowiednio chłodzone, szczególnie gdy temperatura w pomieszczeniu jest duża. 9. INSTALACJA 9.1. Bezpieczeństwo pracy Zawsze należy stosować ubrania i rękawice ochronne Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody materialne oraz szkody w zdrowiu i życiu ludzi spowodowane nieprzestrzeganiem powyższych zasad albo ingerencji w dowolną część lub podzespół urządzenia, także spowodowane stosowaniem nieoryginalnych części zamiennych. Materiały zastosowane do wykończenia powierzchni mebli przylegających do płyty powinny być termoodporne (>90 o C). Minimalna odległość do dolnej powierzchni okapu kuchennego zainstalowanego nad płytą musi być zgodna z instrukcją montażu podaną przez producenta okapu Wycięcia w blatach kuchennych Montażu płyty w kuchni musi dokonać odpowiednia wykwalifikowana osoba, gdyż mogą one wymagać ingerencji w konstrukcje murowe lub szafki kuchenne. Płytę można instalować w elementach murowanych, metalowych drewnianych i wykonanych z materiałów drewnopodobnych pod warunkiem, że są one termoodporne (90 o C). W blacie kuchennym należy wykonać otwór o wymiarach podanych na rysunku zachowując odstęp A od ściany za płytą (patrz odpowiednie rysunki).

11 detergentów, gdyż mogą one wejść w reakcje z tworzywem ceramicznym i doprowadzić do uszkodzenia go W celu ochrony układów elektronicznych przed przegrzaniem system wyłączy przednie strefy grzewcze i pojawią się migające komunikaty oraz. 8. GDY COŚ ZAWODZI Problem Przyczyna Sposób usunięcia Płyta nie działa - Płyta nie jest podłączona do instalacji. - Brak prądu w sieci. - Podłączyć do instalacji. - Sprawdzić zasilanie. - Wyłączony - Sprawdzić bezpieczniki lub (przepalony) bezpiecznik wyłączyć bezpiecznik termiczny. lub uruchomiło się zabezpieczenie termiczne. - Zablokowany panel sterowania. - Odblokować panel sterowania. - Sterowniki przykryte wilgotną szmatką, - Usunąć przyczynę. znajduje się na nich ciecz lub inne przedmioty Wyniki gotowania nie są zadowalające Z płyty unosi się dym Wyświetla się kod awarii E2 z sygnałem dźwiękowy Wyświetlane są kody awarii E1, E3, E4 lub E5 Wyłącznik termiczny ciągle się uruchamia Powierzchnia jest spękana - Nastawiono zbyt wysoką lub niską temperaturę. - Zapoznać się ponownie z radami w sprawie gotowania - Płyta jest brudna. - Oczyścić płytę po zakończeniu gotowania i wystygnięciu. - Wykipiała gotowana - Używać większych naczyń. potrawa Dwa lub więcej Należy usunąć wodę lub przedmioty sterowników zostały znajdujące się na sterownikach jednocześnie naciśnięte lub przysłonięte (garnek, wykipienie potrawy) - Usterka techniczna Skontaktować się z autoryzowanym serwisem Skontaktować się z autoryzowanym serwisem Jeżeli pojawią się pęknięcia tworzywa ceramicznego płytę należy natychmiast wyłączyć, odłączyć od instalacji elektrycznej i skontaktować się z autoryzowanym serwisem Jeżeli ni spowoduje to obniżenia temperatury układów elektronicznych, to nastąpi wyłączenie wszystkich stref grzewczych i pojawi się komunikat (tylko w niektórych modelach). Gotowanie można kontynuować po schłodzeniu układów elektronicznych poniżej temperatury powodującej włączenie się blokady. Do długotrwałego gotowania z dużymi poziomami mocy zaleca się korzystanie z tylnych stref grzewczych Inne funkcje Naciśnięcie dwóch lub więcej sterowników jednocześnie na dłuższy czas, np. w wyniku przypadkowego ustawienia na nich naczynia lub wykipienia potrawy powoduje wyłączenie wszystkich stref grzewczych, a na wyświetlaczu pojawi się komunikat. Należy usunąć przedmioty znajdujące się na sterownikach. 6. UŻYTKOWANIE PŁYTY 6.1. Ogólne ostrzeżenia i zalecenia Po pierwszym podłączeniu do zasilania automatycznie jest wykonywany test działania urządzenia, podczas którego na kilka sekund zapalą się wszystkie lampki kontrolne. Podczas pierwszego podłączenia na wyświetlaczu może pojawić się komunikat. Nie oznacza to, że strefy grzewcze są rozgrzane, ale że podczas prób fabrycznych płyta została wyłączona bez czekania na zaniknięcie ciepła resztkowego. Komunikat ten sam zniknie po 5 min.

12 Panel sterowania Wszystkie elementy sterowania płytą i kontroli jej działania są zgrupowane na panelu sterowania znajdującym się przy przedniej krawędzi urządzenia. Sterowanie płytą odbywa się za pomocą sterowników dotykowych. Lekkie dotknięcie do odpowiedniego symbolu na powierzchni płyty powoduje wprowadzenie odpowiedniego polecenia. Potwierdzeniem wykonania polecenia jest krótki sygnał dźwiękowy Przyciski funkcyjne Przycisk włączenia/wyłączenia płyty Przycisk blokady panelu sterowania naciśnięcie przez 3 s powoduje zablokowanie sterowników Przycisk zwiększania wartości Przycisk zmniejszania wartości Przycisk minutnika uruchamia minutnik automatycznie wyłączający płytę Symbole identyfikacyjne Przednia lewa strefa grzewcza Przednia lewa strefa grzewcza Tylna lewa strefa grzewcza Tylna lewa strefa grzewcza Środkowa strefa grzewcza Tylna prawa strefa grzewcza Przednia prawa strefa grzewcza Symbol umieszczony obok symbolu strefy grzewczej oznacza podwójną (owalną) strefę grzewczą Należy dokładnie usuwać wszelkie przypalone resztki potraw używając w tym celu skrobaczki wchodzącej w skład wyposażenia płyty. Po oczyszczeniu spłukać płytę wodą i wysuszyć za pomocą czystej szmatki. Regularne korzystanie ze skrobaczki znacznie zmniejsza konieczność stosowania detergentów do codziennego czyszczenia. Zanieczyszczenia, które mogą znaleźć się na płycie podczas mycia sałaty lub czyszczenia ziemniaków, mogą doprowadzić do porysowania powierzchni płyty podczas przesuwania naczyń. Takie zanieczyszczenia należy usuwać natychmiast. Zmiany koloru nie mają wpływu na sprawność płyty ani trwałość tworzywa ceramicznego. Nie są to zmiany strukturalne, lecz przebarwienia powierzchniowe spowodowane zanieczyszczenia i można je łatwo usunąć. Smugi mogą powstać w wyniku korzystania z naczyń, szczególnie mających aluminiowe dno, zanieczyszczeń lub korzystania z niewłaściwych detergentów. Są one trudne do usunięcia za pomocą standardowych środków czyszczących. Może zaistnieć konieczność kilkukrotnego czyszczenia powierzchni. Korzystanie z agresywnych detergentów oraz przesuwanie naczyń po powierzchni płyty może doprowadzić do uszkodzenia naniesionych na jej powierzchni oznaczeń i powstawania ciemnych śladów. Nie wolno stosować środków czyszczących zawierających substancje ścierne lub agresywne (np. proszki, spreje do czyszczenia piekarników, odplamiacze, metalowe zmywaki) Czyszczenie cotygodniowe Raz na tydzień należy powierzchnię płyty oczyścić korzystając ze standardowych środków czyszczących do płyt ceramicznych. Zawsze należy stosować się do instrukcji użycia podanych przez producentów takich środków. Zawarty w nich silikon tworzy cienką warstewkę zabezpieczającą powierzchnię płyty przez zawilgoceniem i osadzaniem się zanieczyszczeń pozostają one na powierzchni tej cienkiej błonki i są łatwe do usunięcia. Po umyciu powierzchnię należy dokładnie wysuszyć za pomocą miękkiej szmatki. Należy upewnić się, czy na powierzchni nie pozostały resztki

13 Duszenie mięs, ryb i warzyw, podtrzymywanie temperatury potraw, robienie dżemów itp. 7-8 Pieczenie mięs, ryb, steków i wątróbki; przygotowywanie mięs, ryb sauté, jajek itp. 9-P Smażenie frytek w głębokim tłuszczu, szybkie zagotowywanie wody * ) Tylko niektóre modele. Aby uzyskać optymalne wyniki gotowania należy używać naczyń przystosowanych do stosowania na płytach elektrycznych: Spody naczyń muszą być Bardzo grube i idealnie płaskie; przed ustawieniem naczynia na płycie należy upewnić się, czy naczynie i płyta są czyste i suche. Aby uniknąć porysowania i spękania płyty nie wolno używać naczyń żeliwnych lub naczyń z szorstkim dnem. Aby zapobiec stratom energii należy zawsze stosować naczynia o średnicy odpowiadającej średnicy stref grzewczych oznaczonej białymi kręgami na powierzchni płyty Włączanie płyty ceramicznej Płyta jest całkowicie wyłączona, jeżeli nie jest używana. Po naciśnięciu przez 2 s przycisku zostaje włączone zasilanie płyty i zapala się odpowiednia lampka kontrolna. Jeżeli w ciągu 30 s nie zostanie wybrana żadna funkcja, to zasilanie automatycznie wyłączy się. Jeżeli wcześniej została uruchomiona blokada panelu sterowania, to po naciśnięciu przycisku na wyświetlaczu pojawi się komunikat lub (niektóre modele). W takim przypadku należy wyłączyć blokadę panelu sterowania patrz rozdz Włączanie pojedynczej strefy grzewczej Po włączeniu zasilania płyty należy nacisnąć sterownik w celu uaktywnienia żądanej strefy grzewczej na wyświetlaczu pojawi się komunikat. 7. CZYSZCZENIE I OBSŁUGA BIEŻĄCA Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem i/lub obsługą bieżącą płyty należy odłączyć ja od zasilania. Do czyszczenia płyty nie wolno stosować strumienia pary pod ciśnieniem. Naciśnięcie sterownika powoduje pojawienie się na wyświetlaczu komunikatu lub (w zależności od modelu). Oznacza to włączenie dla danej strefy grzewczej maksymalnej mocy. Naciskając sterowniki lub wybiera się żądany poziom mocy. Naciśnięcie sterownika, gdy strefa ma włączoną maksymalną moc, powoduje wyłączenie strefy grzewczej (komunikat ). Aby włączyć 7.1. Czyszczenie powierzchni płyty Powierzchnię płyty należy regularnie czyścić, najlepiej krótko po użytkowaniu, gdy tylko znikną sygnały o występowaniu ciepła resztkowego. Smugi pozostawione przez naczynia z aluminiowymi spodami można łatwo usunąć za pomocą szmatki zwilżonej octem. strefę należy ponownie nacisnąć sterownik. Od tego momentu możliwe jest nastawienie poziomu mocy w zakresie od 1 do 9 (1 do P: w niektórych modelach). Jeżeli na wyświetlaczu jest komunikat, to naciśnięcie przycisku nie powoduje włączenia się strefy grzewczej.

14 Włączanie podwójnej strefy grzewczej Zmiana nastaw w menu dodatkowym W celu uruchomienia podwójnej strefy grzewczej (okrągłej lub owalnej) należy po włączeniu maksymalnego poziomu mocy lub należy nacisnąć sterownik. Obok wskazania poziomu mocy zapali się kropka wskazująca na włączenie całej strefy. Od tego momentu naciśnięcie sterownika lub powoduje zmianę poziomu mocy. Naciśnięcie sterownika przy maksymalnym poziomie mocy powoduje wyłączenie strefy grzewczej Funkcja przyspieszenia rozgrzewania Służy do szybszego rozgrzania strefy grzewczej do nastawionego poziomu. Strefy grzewcze po uruchomieniu włączane są na maksymalny poziom mocy, a po osiągnięciu żądanej temperatury poziom mocy jest redukowany Aktywacja funkcji przyspieszenia rozgrzewania Należy jednocześnie nacisnąć sterowniki i dla strefy grzewczej, której rozgrzanie chce się przyspieszyć. Na wyświetlaczu zacznie migać komunikat. Za pomocą sterowników lub ustawić żądany poziom mocy w zakresie 1-9 (1-P). Dotyczy to także podwójnych stref grzewczych. Na wyświetlaczu na zmianę będzie wyświetlany komunikat oraz nastawiony poziom mocy. Jeżeli w ciągu 5 s od chwili uruchomienia funkcji nie zostanie wybrany poziom mocy, to strefa grzewcza przełączy się na normalne działanie. W tabeli na sąsiedniej stronie podano czasy rozgrzewania się stref dla poszczególnych poziomów mocy. Po pierwszym zainstalowaniu i podłączeniu płyty w ciągu 2 min od włączenia zasilania należy nacisnąć jednocześnie sterowniki i pierwszej strefy grzewczej (położone obok symbolu. Na wyświetlaczu tej strefy grzewczej pojawi się komunikat o możliwości zmian jednej z funkcji menu dodatkowego (1 automatyczna blokada panelu sterowania, 2 tryb demonstracyjny, 3 ECO-logic), a obok tych cyfr symbole dokonanej nastawy ( - funkcja aktywna, - funkcja wyłączona). Na przykład, komunikat oznacza, że automatyczna blokada panelu sterowania jest wyłączona. Za pomocą sterowników lub można dokonać zmiany nastawy, a w przypadku funkcji ECO-logic wybrać (2,8 kw), (4 kw) lub (maksymalny pobór mocy). Wyboru następnej funkcji dokonuje się w wyniku naciśnięcia sterownika. Jeżeli płyta jest już użytkowana, to należy odłączyć ją od instalacji elektrycznej, ponownie podłączyć i w ciągu 2 min dokonać w opisany sposób nastaw menu dodatkowego Rady w zakresie gotowania W poniższej tabeli podano wielkości nastaw mocy dla poszczególnych rodzajów potraw. Wielkość nastawy jest uzależniona od ilości przygotowywanej potrawy i osobistych upodobań użytkownika. Nastawa Rodzaj potrawy mocy U-1 Roztapianie masła, czekolady itp. 2-3 Podgrzewanie potraw, podtrzymywanie wrzenia małych ilości wody, przygotowywanie sosów zawierających żółtka jajek lub masło 4-5 Do podgrzewania potraw stałych lub płynnych, podtrzymywanie wrzenia małych ilości wody, rozmrażanie mrożonek, robienie omletów z 2-3 jajek, gotowanie warzyw, owoców itp.

15 Zmiana nastawionego czasu Poziom mocy nastawiony przy funkcji Maksymalny czas rozgrzewania [min] Nacisnąć i przytrzymać sterownik do momentu, aż zapali się kontrolka pod symbolem strefy, dla której chcemy zmienić uprzednio nastawiony czas. Następnie za pomocą sterowników lub zmienić czas Wyłączanie funkcji Po upływie nastawionego czasu system automatycznie wyłączy zasilanie danej strefy grzewczej i rozlegnie się seria sygnałów dźwiękowych. Naciśnięcie dowolnego sterownika powoduje wyłączenie sygnału dźwiękowego. Jeżeli nie zostanie wybrany poziom mocy dla strefy grzewczej, funkcja ta będzie działać jak minutnik opisany w rozdz Menu dodatkowe (automatyczna blokada panelu sterowania, tryb demonstracyjny, funkcja ECO-logic) Układ sterowania płytą zawiera oprogramowanie dodatkowe pozwalające na włączenie i wyłączenie następujących funkcji: 1. Automatyczna blokada panelu sterowania włączenie tej funkcji, po 1 min od ostatniej czynności wykonanej przez użytkownika, powoduje automatyczne zablokowanie panelu sterowania (patrz rozdz. 6.7.). 2. Tryb demonstracyjny włączenie tej funkcji powoduje blokadę włączania zasilania elementów grzewczych, podczas gdy panel sterowania pozostaje aktywny (funkcja użyteczna na ekspozycjach w punktach sprzedaży). Aby przywrócić normalne użytkowanie płyty funkcję tę należy przełączyć na n. Po włączeniu trybu demonstracyjnego na wyświetlaczu co 1 min będzie się pojawiał na kilka sekund komunikat.. 3. ECO-logic (tylko w niektórych modelach) włączenie tej funkcji układ sterowania elektronicznego płyty będzie automatycznie dostosowywał pobór mocy przez wszystkie aktywne strefy grzewcze w nastawionym przedziale (do 2,8 kw lub 4 kw). Aby można było korzystać z pełnego zakresu mocy płyty funkcję tę należy przełączyć na n Blokada panelu sterowania Jest to funkcja chroniąca urządzenie przed przypadkowym lub niewłaściwym używaniem. Zapobiega też zmianom nastawionych funkcji i poziomów mocy. Blokadę można uruchomić zarówno przy wyłączonym, jak i włączonym zasilaniu płyty Aktywowanie funkcji Po włączeniu zasilania płyty należy nacisnąć sterownik przez co najmniej 2 s powyżej symbolu zapali się kropka. Od tego momentu panel sterowania jest zablokowany i po naciśnięciu dowolnego sterownika na wyświetlaczu pojawi się komunikat lub (niektóre modele). Ze względów bezpieczeństwa użytkowania płyty przycisk pozostaje aktywny, o ile została włączona wcześniej chociaż jedna strefa grzewcza.

16 Wyłączanie funkcji Upłynięcie nastawionego czasu Naciśnięcie sterownika na co najmniej 2 s powoduje wyłączenie funkcji, co sygnalizuje zgaśnięcie kropki nad symbolem. Panel sterowania jest od tego momentu odblokowany i działają wszystkie sterowniki. Po upłynięcie nastawionego czasu rozlega się sygnał dźwiękowy, który można wyłączyć naciskając na sterownik Wyłączanie minutnika 6.8. Ciepło resztkowe Jeżeli po wyłączeniu strefa grzewcza jest rozgrzana powyżej określonej temperatury, to na wyświetlaczu pojawia się komunikat. Należy uważać, aby dzieci nie znajdowały się w pobliżu urządzenia, gdy jest wskazywane ciepło resztkowe. Strefy grzewcze pozostają gorące przez pewien czas po wyłączeniu. Nie wolno pozwalać dzieciom na dotykanie do płyty Minutnik Funkcja ta służy do uruchamiania minutnika włączającego po upływie nastawionego czasu sygnał dźwiękowy. Zakres nastaw wynosi od 1 do 99 min Nastawianie czasu Nacisnąć sterownik - na wyświetlaczu pojawi się komunikat wskazujący na możliwość nastawienia minutnika. Czas nastawia się za pomocą przycisków lub (przytrzymanie sterownika przyspiesza zmiany nastaw). Minutnik nie powoduje wyłączenia stref grzewczych, lecz informuje o upływie nastawionego czasu. Minutnik można uruchamiać zarówno przy wyłączonej strefie grzewczej, jak i włączonej. Aby wyłączyć minutnik podczas odliczania czasu należy za pomocą przycisku nastawić czas 0. Na wyświetlaczu pojawi się komunikat, co oznacza wyłączenie minutnika Automatyczne wyłączanie stref grzewczych Funkcja ta służy do programowania czasu działania poszczególnych stref grzewczych i wyłączania ich po upływie nastawionego czasu (1 99 min) Programowanie czasu działania strefy grzewczej Nacisnąć sterownik - na wyświetlaczu pojawi się komunikat wskazujący na możliwość nastawienia minutnika (tylko niektóre modele). Ponownie nacisnąć sterownik (o ile jest włączona przynajmniej jedna strefa grzewcza) pod symbolem pierwszej aktywnej strefy grzewczej zapali się lampka kontrolna (strefy liczone są od lewej do prawej). Teraz można nastawić czas działania strefy grzewczej za pomocą sterowników lub (przytrzymanie sterownika przyspiesza zmiany nastaw) lub nastawić czas dla następnej strefy grzewczej naciskając sterownik. Jeżeli czas będzie nastawiany przy wyłączonych wszystkich strefach grzewczych, to funkcja ta będzie zachowywała się jak zwykły minutnik (patrz rozdz. 6.9.).
