1 Full HD CAR DVR with 170 o glass lens PY0016 Bedienungsanleitung (1-11) Owner s manual (12-19) Instrukcja obsługi (20-27) Manual de utilizare (28-35) DE EN PL RO

2

3 Bedienungsanleitung Vielen Dank für den Kauf dieses Produkts. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Für weitere Hinweise, wenden Sie sich bitte an unsern Kundendienst. Produkt-Bild und Identifikations-Merkmale. 1. Menü 9. Mikrofone 2. Aufwärts (Stumm Ein/Aus) 10. Zurücksetzen 3. REC/Schnappschuss 11. EIN/AUS 4. Abwärts (Notfallsperre) 12. IR LED 5. Modus 13. Lautsprecher 6. HDMI Buchse 14. Linsen 7. Mikro SD Kartensteckplatz 15. Ladeanzeige 8. SB Steckplatz 16. Bildschirm DE In der Packung: DVR Einheit, Saugkappenhalter, Autoladegerät, USB Kabel, Bedienungsanleitung 3

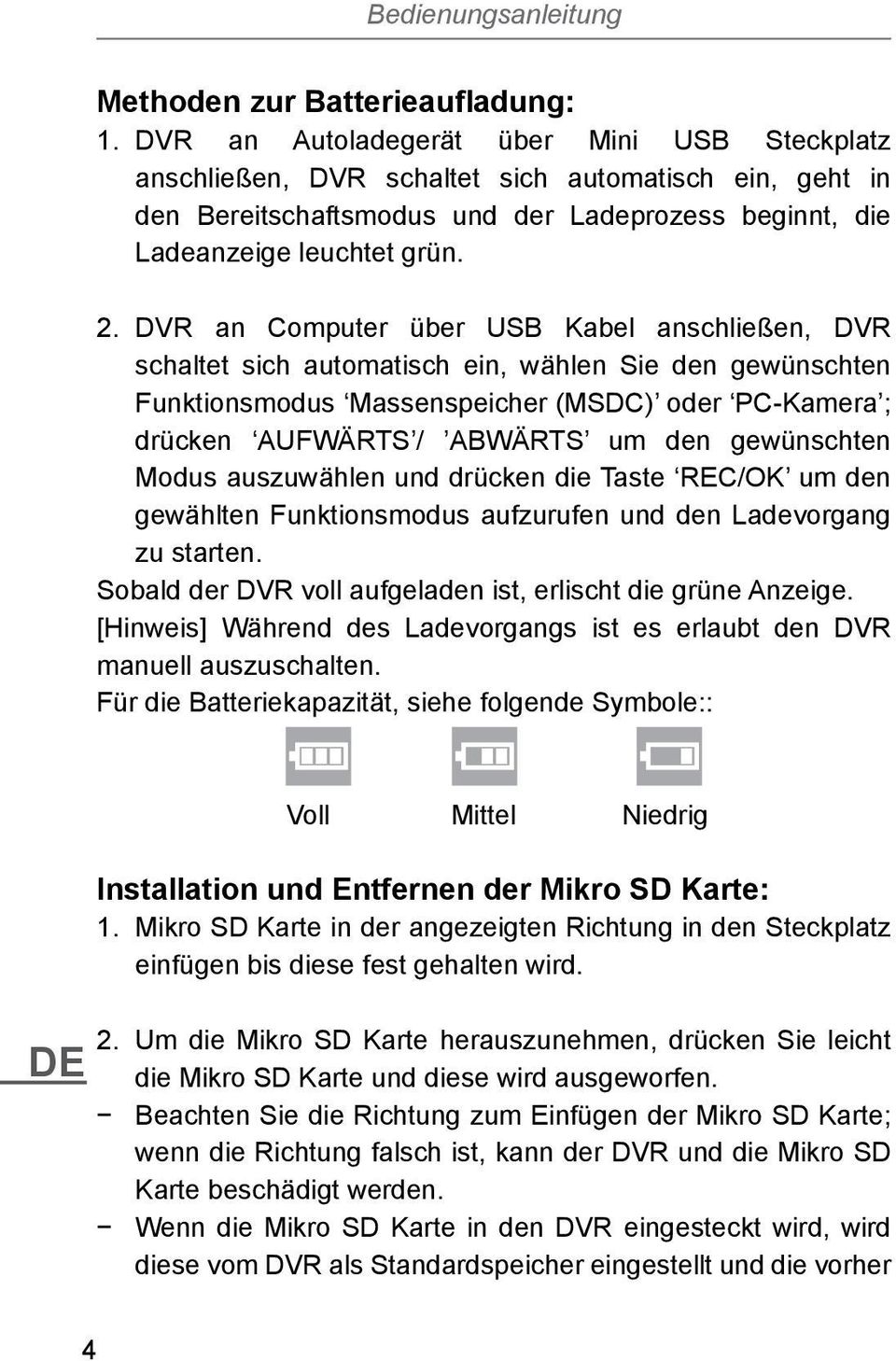

4 Bedienungsanleitung Methoden zur Batterieaufladung: 1. DVR an Autoladegerät über Mini USB Steckplatz anschließen, DVR schaltet sich automatisch ein, geht in den Bereitschaftsmodus und der Ladeprozess beginnt, die Ladeanzeige leuchtet grün. 2. DVR an Computer über USB Kabel anschließen, DVR schaltet sich automatisch ein, wählen Sie den gewünschten Funktionsmodus Massenspeicher (MSDC) oder PC-Kamera ; drücken AUFWÄRTS / ABWÄRTS um den gewünschten Modus auszuwählen und drücken die Taste REC/OK um den gewählten Funktionsmodus aufzurufen und den Ladevorgang zu starten. Sobald der DVR voll aufgeladen ist, erlischt die grüne Anzeige. [Hinweis] Während des Ladevorgangs ist es erlaubt den DVR manuell auszuschalten. Für die Batteriekapazität, siehe folgende Symbole:: DE Voll Mittel Niedrig Installation und Entfernen der Mikro SD Karte: 1. Mikro SD Karte in der angezeigten Richtung in den Steckplatz einfügen bis diese fest gehalten wird. 2. Um die Mikro SD Karte herauszunehmen, drücken Sie leicht die Mikro SD Karte und diese wird ausgeworfen. Beachten Sie die Richtung zum Einfügen der Mikro SD Karte; wenn die Richtung falsch ist, kann der DVR und die Mikro SD Karte beschädigt werden. Wenn die Mikro SD Karte in den DVR eingesteckt wird, wird diese vom DVR als Standardspeicher eingestellt und die vorher 4

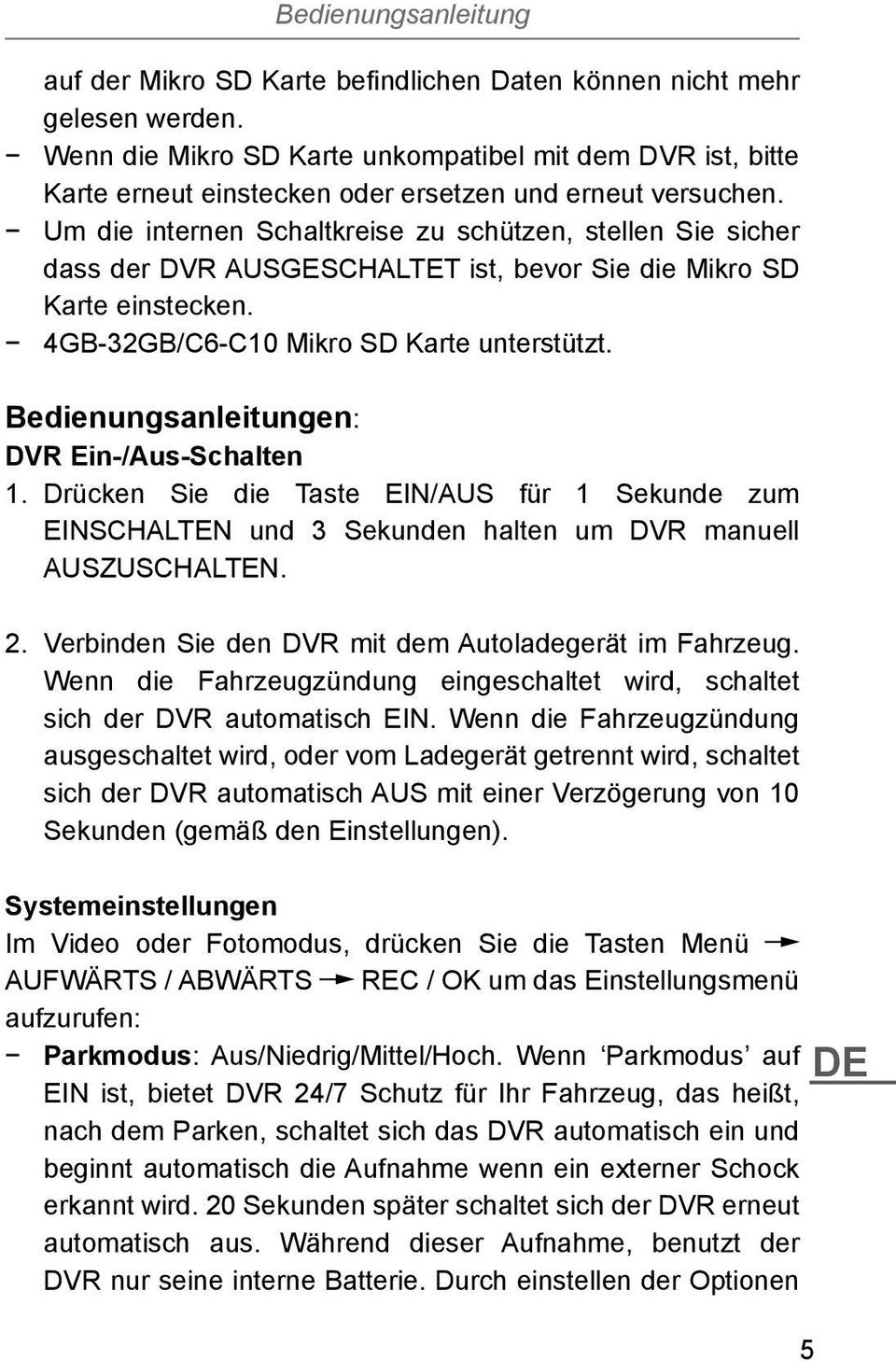

5 Bedienungsanleitung auf der Mikro SD Karte befindlichen Daten können nicht mehr gelesen werden. Wenn die Mikro SD Karte unkompatibel mit dem DVR ist, bitte Karte erneut einstecken oder ersetzen und erneut versuchen. Um die internen Schaltkreise zu schützen, stellen Sie sicher dass der DVR AUSGESCHALTET ist, bevor Sie die Mikro SD Karte einstecken. 4GB-32GB/C6-C10 Mikro SD Karte unterstützt. Bedienungsanleitungen: DVR Ein-/Aus-Schalten 1. Drücken Sie die Taste EIN/AUS für 1 Sekunde zum EINSCHALTEN und 3 Sekunden halten um DVR manuell AUSZUSCHALTEN. 2. Verbinden Sie den DVR mit dem Autoladegerät im Fahrzeug. Wenn die Fahrzeugzündung eingeschaltet wird, schaltet sich der DVR automatisch EIN. Wenn die Fahrzeugzündung ausgeschaltet wird, oder vom Ladegerät getrennt wird, schaltet sich der DVR automatisch AUS mit einer Verzögerung von 10 Sekunden (gemäß den Einstellungen). Systemeinstellungen Im Video oder Fotomodus, drücken Sie die Tasten Menü AUFWÄRTS / ABWÄRTS REC / OK um das Einstellungsmenü aufzurufen: Parkmodus: Aus/Niedrig/Mittel/Hoch. Wenn Parkmodus auf EIN ist, bietet DVR 24/7 Schutz für Ihr Fahrzeug, das heißt, nach dem Parken, schaltet sich das DVR automatisch ein und beginnt automatisch die Aufnahme wenn ein externer Schock erkannt wird. 20 Sekunden später schaltet sich der DVR erneut automatisch aus. Während dieser Aufnahme, benutzt der DVR nur seine interne Batterie. Durch einstellen der Optionen 5 DE

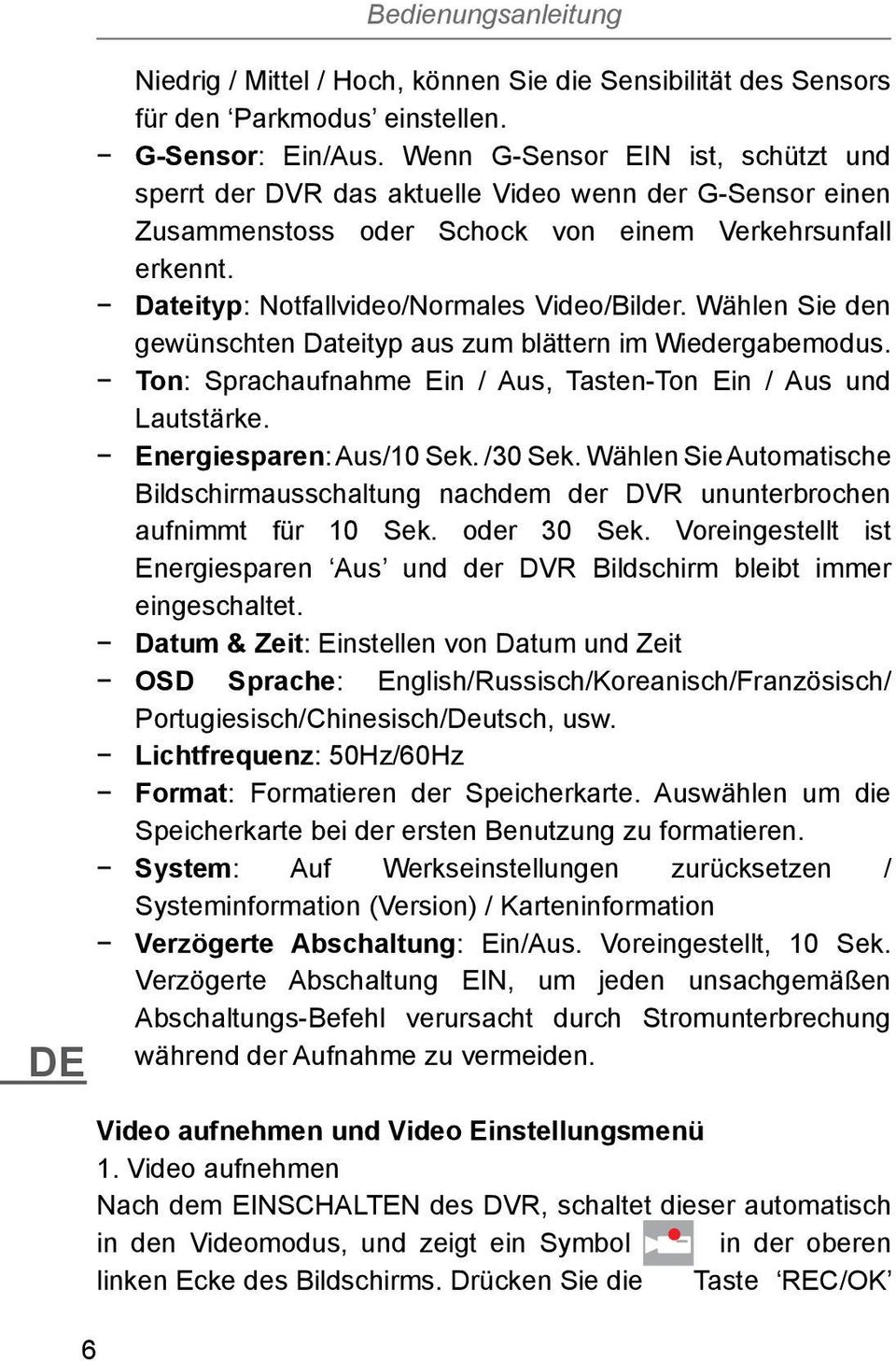

6 DE 6 Bedienungsanleitung Niedrig / Mittel / Hoch, können Sie die Sensibilität des Sensors für den Parkmodus einstellen. G-Sensor: Ein/Aus. Wenn G-Sensor EIN ist, schützt und sperrt der DVR das aktuelle Video wenn der G-Sensor einen Zusammenstoss oder Schock von einem Verkehrsunfall erkennt. Dateityp: Notfallvideo/Normales Video/Bilder. Wählen Sie den gewünschten Dateityp aus zum blättern im Wiedergabemodus. Ton: Sprachaufnahme Ein / Aus, Tasten-Ton Ein / Aus und Lautstärke. Energiesparen: Aus/10 Sek. /30 Sek. Wählen Sie Automatische Bildschirmausschaltung nachdem der DVR ununterbrochen aufnimmt für 10 Sek. oder 30 Sek. Voreingestellt ist Energiesparen Aus und der DVR Bildschirm bleibt immer eingeschaltet. Datum & Zeit: Einstellen von Datum und Zeit OSD Sprache: English/Russisch/Koreanisch/Französisch/ Portugiesisch/Chinesisch/Deutsch, usw. Lichtfrequenz: 50Hz/60Hz Format: Formatieren der Speicherkarte. Auswählen um die Speicherkarte bei der ersten Benutzung zu formatieren. System: Auf Werkseinstellungen zurücksetzen / Systeminformation (Version) / Karteninformation Verzögerte Abschaltung: Ein/Aus. Voreingestellt, 10 Sek. Verzögerte Abschaltung EIN, um jeden unsachgemäßen Abschaltungs-Befehl verursacht durch Stromunterbrechung während der Aufnahme zu vermeiden. Video aufnehmen und Video Einstellungsmenü 1. Video aufnehmen Nach dem EINSCHALTEN des DVR, schaltet dieser automatisch in den Videomodus, und zeigt ein Symbol in der oberen linken Ecke des Bildschirms. Drücken Sie die Taste REC/OK

7 Bedienungsanleitung um die Videoaufnahme zu beginnen nach korrektem einfügen der Mikro SD Karte. Während der Aufnahme blinkt das rote Symbol. [Hinweis] Wenn der DVR an der Windschutzscheibe befestigt ist, mit angeschlossenem Autoladegerät schaltet sich der DVR automatisch EIN und beginnt die Aufnahme wenn die Fahrzeugzündung eingeschaltet wird. Während des Ladevorgangs mit dem Autoladegerät wird gleichzeitige Videoaufnahme unterstützt. 2. Einstellen der Videooptionen Drücken Sie die Taste Menü zum Aufruf der Video- Einstellungsoptionen. Auflösung: 1080P (30fps) Nahtlos (Schleifenaufnahme): Aus / 1Min / 3Min / 5Min. Wählen Sie speichern und Zyklus der Videodatei von 1 Min. / 3 Min. / 5 Min. pro Sektion. Datumsstempel: Ein / Aus. Wählen Sie um Datum und Zeit als Wasserzeichen am Videobildschirm zu stempeln. Bewegungserkennung: Ein / Aus. Der DVR kann eingestellt werden die Aufnahme zu beginnen NUR wenn Bewegung erkannt wird. Dies kann nützlich sein, während Ihr Auto geparkt ist. In diesem Modus wird DVR automatisch nach Bewegungserkennung und 10 Sekunden danach aufzeichnen. Der DVR kehrt in den Bereitschaftsmodus zurück, wenn keine andere Bewegung erkannt wird. Bilder aufnehmen und Foto Einstellungsmenü 1. Bilder aufnehmen Nach dem EINSCHALTEN des DVR, schaltet dieser automatisch in den Videomodus, drücken Sie die Taste Modus für Fotomenü, ein Symbol wird in der oberen linken Ecke des Bildschirms anzeigt. Halten Sie den DVR fest und drücken danach die 7 DE

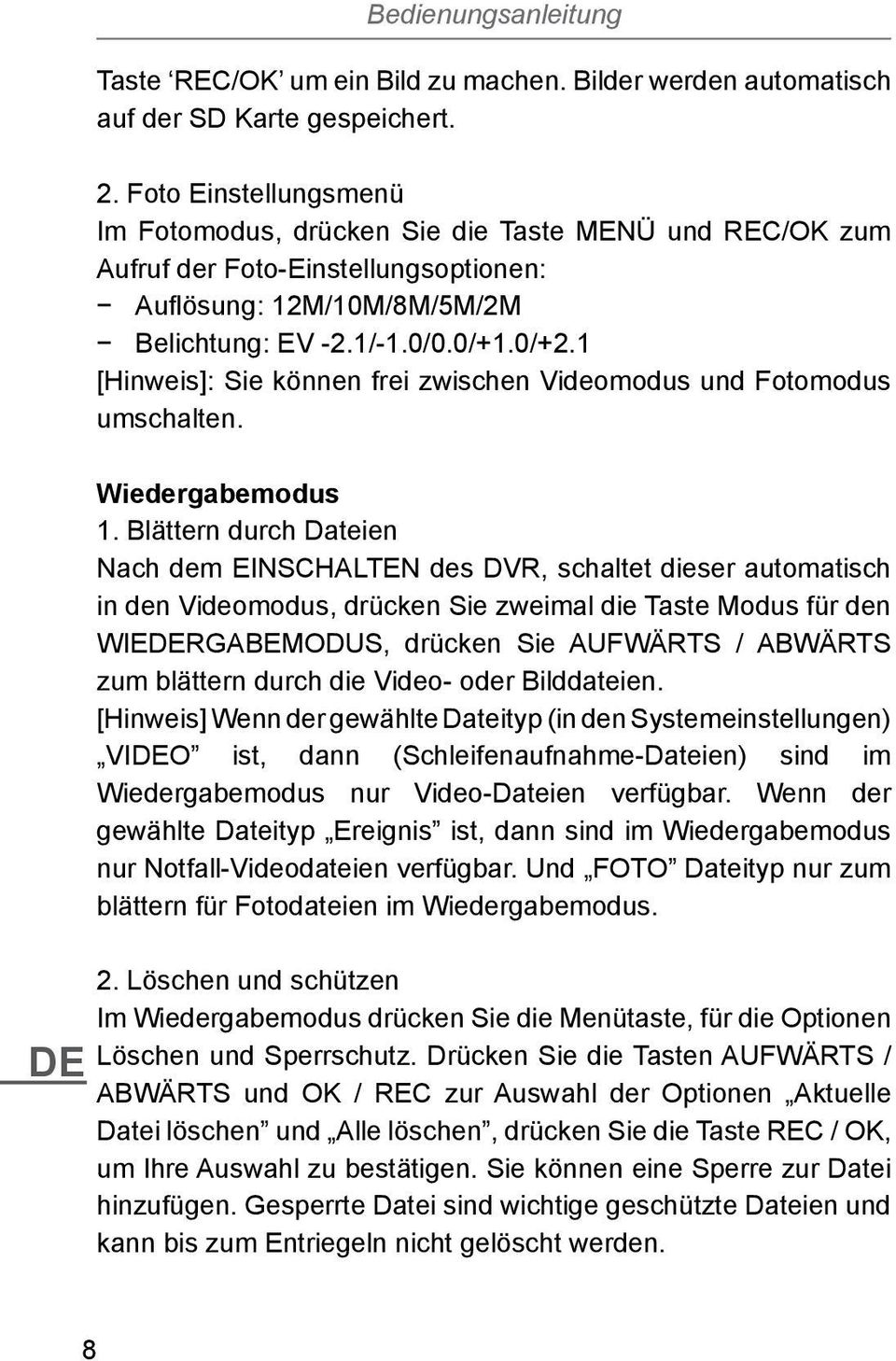

8 Bedienungsanleitung Taste REC/OK um ein Bild zu machen. Bilder werden automatisch auf der SD Karte gespeichert. 2. Foto Einstellungsmenü Im Fotomodus, drücken Sie die Taste MENÜ und REC/OK zum Aufruf der Foto-Einstellungsoptionen: Auflösung: 12M/10M/8M/5M/2M Belichtung: EV -2.1/-1.0/0.0/+1.0/+2.1 [Hinweis]: Sie können frei zwischen Videomodus und Fotomodus umschalten. Wiedergabemodus 1. Blättern durch Dateien Nach dem EINSCHALTEN des DVR, schaltet dieser automatisch in den Videomodus, drücken Sie zweimal die Taste Modus für den WIEDERGABEMODUS, drücken Sie AUFWÄRTS / ABWÄRTS zum blättern durch die Video- oder Bilddateien. [Hinweis] Wenn der gewählte Dateityp (in den Systemeinstellungen) VIDEO ist, dann (Schleifenaufnahme-Dateien) sind im Wiedergabemodus nur Video-Dateien verfügbar. Wenn der gewählte Dateityp Ereignis ist, dann sind im Wiedergabemodus nur Notfall-Videodateien verfügbar. Und FOTO Dateityp nur zum blättern für Fotodateien im Wiedergabemodus. DE 2. Löschen und schützen Im Wiedergabemodus drücken Sie die Menütaste, für die Optionen Löschen und Sperrschutz. Drücken Sie die Tasten AUFWÄRTS / ABWÄRTS und OK / REC zur Auswahl der Optionen Aktuelle Datei löschen und Alle löschen, drücken Sie die Taste REC / OK, um Ihre Auswahl zu bestätigen. Sie können eine Sperre zur Datei hinzufügen. Gesperrte Datei sind wichtige geschützte Dateien und kann bis zum Entriegeln nicht gelöscht werden. 8

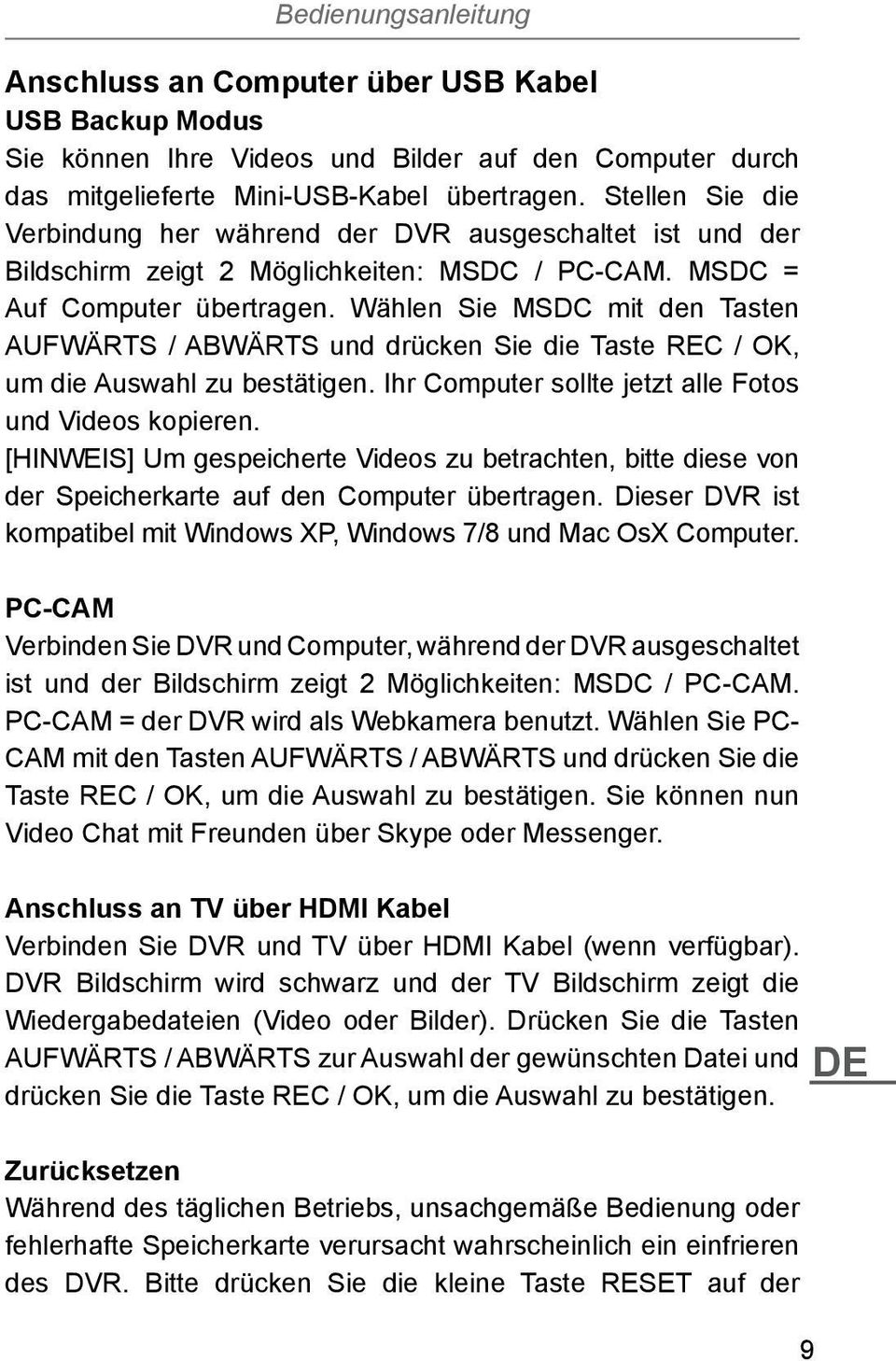

9 Bedienungsanleitung Anschluss an Computer über USB Kabel USB Backup Modus Sie können Ihre Videos und Bilder auf den Computer durch das mitgelieferte Mini-USB-Kabel übertragen. Stellen Sie die Verbindung her während der DVR ausgeschaltet ist und der Bildschirm zeigt 2 Möglichkeiten: MSDC / PC-CAM. MSDC = Auf Computer übertragen. Wählen Sie MSDC mit den Tasten AUFWÄRTS / ABWÄRTS und drücken Sie die Taste REC / OK, um die Auswahl zu bestätigen. Ihr Computer sollte jetzt alle Fotos und Videos kopieren. [HINWEIS] Um gespeicherte Videos zu betrachten, bitte diese von der Speicherkarte auf den Computer übertragen. Dieser DVR ist kompatibel mit Windows XP, Windows 7/8 und Mac OsX Computer. PC-CAM Verbinden Sie DVR und Computer, während der DVR ausgeschaltet ist und der Bildschirm zeigt 2 Möglichkeiten: MSDC / PC-CAM. PC-CAM = der DVR wird als Webkamera benutzt. Wählen Sie PC- CAM mit den Tasten AUFWÄRTS / ABWÄRTS und drücken Sie die Taste REC / OK, um die Auswahl zu bestätigen. Sie können nun Video Chat mit Freunden über Skype oder Messenger. Anschluss an TV über HDMI Kabel Verbinden Sie DVR und TV über HDMI Kabel (wenn verfügbar). DVR Bildschirm wird schwarz und der TV Bildschirm zeigt die Wiedergabedateien (Video oder Bilder). Drücken Sie die Tasten AUFWÄRTS / ABWÄRTS zur Auswahl der gewünschten Datei und drücken Sie die Taste REC / OK, um die Auswahl zu bestätigen. DE Zurücksetzen Während des täglichen Betriebs, unsachgemäße Bedienung oder fehlerhafte Speicherkarte verursacht wahrscheinlich ein einfrieren des DVR. Bitte drücken Sie die kleine Taste RESET auf der 9

10 Bedienungsanleitung unteren Seite des DVR zum Ausschalten des DVR. DVR manuell einschalten und der DVR wird automatisch die Werkseinstellungen wiederherstellen. DE Technische Daten Bildschirm Linsen OSD Sprache Videoauflösung Videoformat Bildgröße Bildformat Speicherkarte Mikrofon/Lautsprecher Spannungsfrequenz USB Steckplatz Stromversorgung Batterie Betriebssystem 2,7 960x240 TFT-LCD 170 Glaslinsen English, Russisch, Portugiesisch, Französisch 1080P (30fps) H.264 Codec, AVI Max. 12 Mpx JPG Micro SD Karte (Unterstützt bis zu 32GB) Integriert 50Hz / 60Hz USB 2.0, HDMI Autoladegerät, DC12V-24V Netzgerät zu 5V/1000mA 3.7V / 300mAh Windows 2000 / XP / Vista / Win 7 /Win 8, OsX oder höher 10

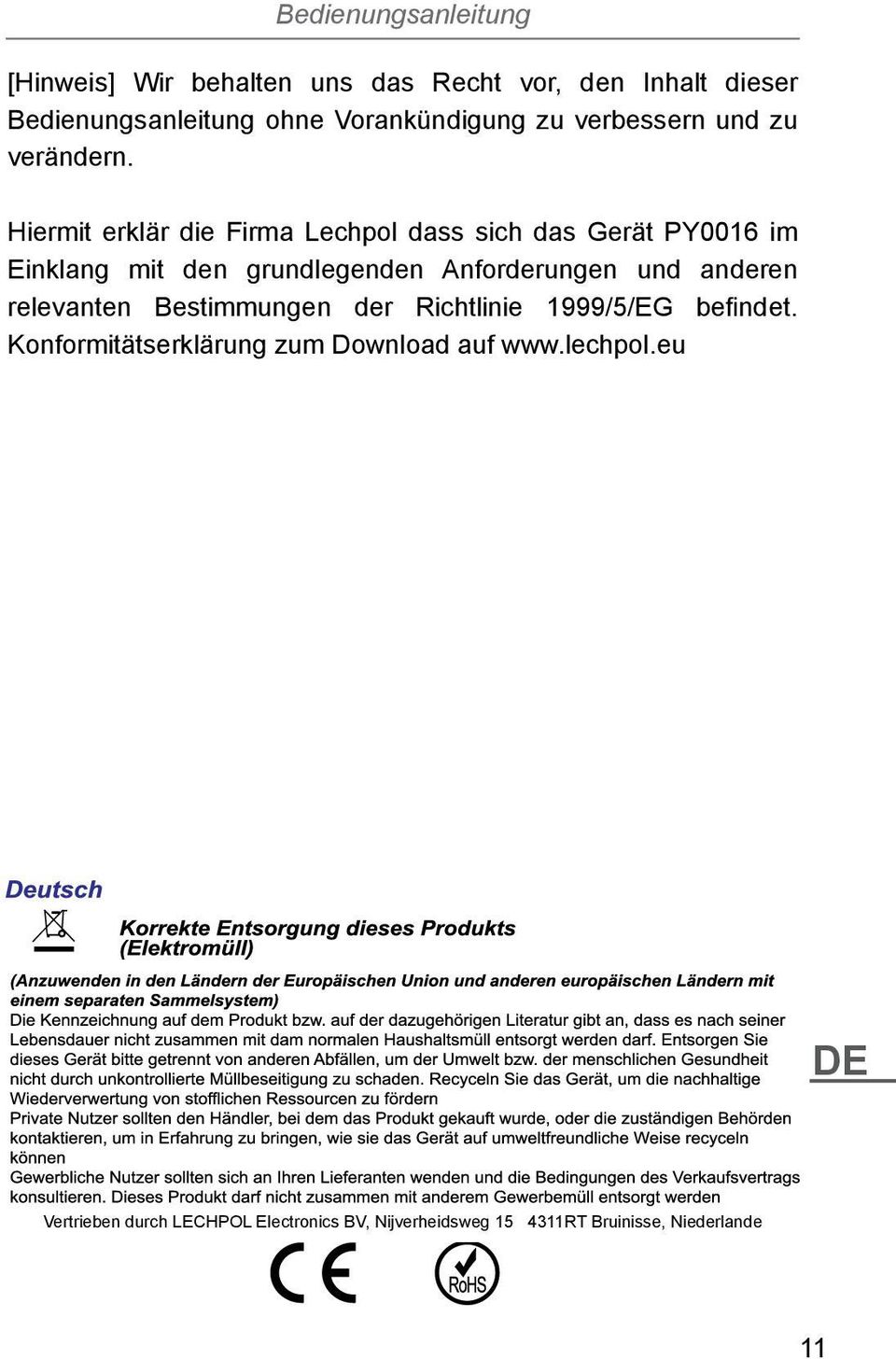

11 Bedienungsanleitung [Hinweis] Wir behalten uns das Recht vor, den Inhalt dieser Bedienungsanleitung ohne Vorankündigung zu verbessern und zu verändern. Hiermit erklär die Firma Lechpol dass sich das Gerät PY0016 im Einklang mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG befindet. Konformitätserklärung zum Download auf DE Vertrieben durch LECHPOL Electronics BV, Nijverheidsweg RT Bruinisse, Niederlande 11

12 Owner s manual Thank you for purchasing this product. Please read this manual carefully before using the device. If you need any further helps, please contact our customer service center. Product Image and Feature Identification. EN 1. Menu 9. Microphone 2. Up (Mute On/Off) 10. Reset 3. REC/Snapshot 11. ON/OFF 4. Down (Emergency lock) 12. IR LED 5. Mode 13. Speaker 6. HDMI port 14. Lens 7. Micro SD card slot 15. Charging indicator 8. USB port 16. Screen In the box: DVR unit, Suction cup holder, Car charger, USB cable, User Manual 12

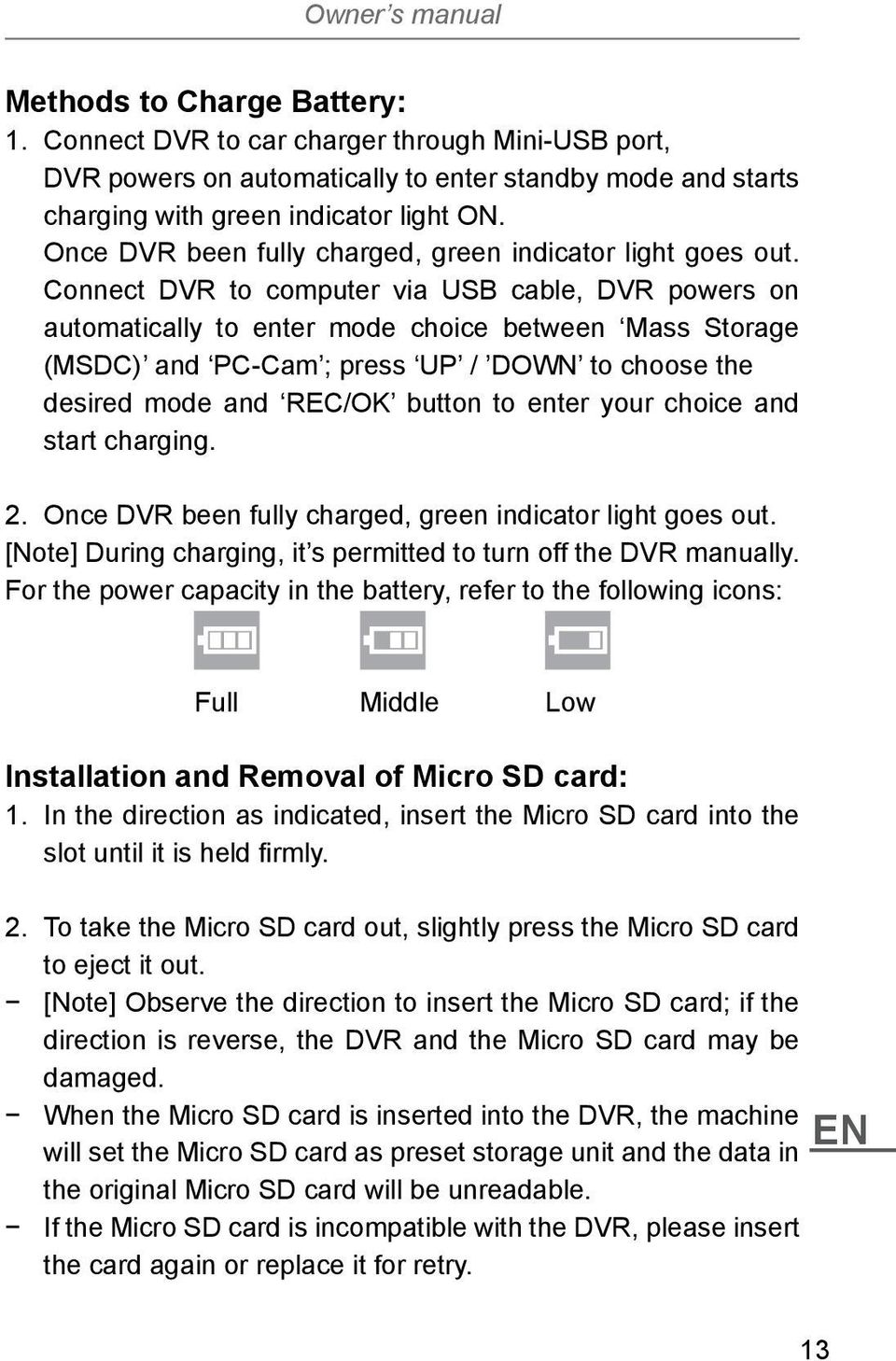

13 Owner s manual Methods to Charge Battery: 1. Connect DVR to car charger through Mini-USB port, DVR powers on automatically to enter standby mode and starts charging with green indicator light ON. Once DVR been fully charged, green indicator light goes out. Connect DVR to computer via USB cable, DVR powers on automatically to enter mode choice between Mass Storage (MSDC) and PC-Cam ; press UP / DOWN to choose the desired mode and REC/OK button to enter your choice and start charging. 2. Once DVR been fully charged, green indicator light goes out. [Note] During charging, it s permitted to turn off the DVR manually. For the power capacity in the battery, refer to the following icons: Full Middle Low Installation and Removal of Micro SD card: 1. In the direction as indicated, insert the Micro SD card into the slot until it is held firmly. 2. To take the Micro SD card out, slightly press the Micro SD card to eject it out. [Note] Observe the direction to insert the Micro SD card; if the direction is reverse, the DVR and the Micro SD card may be damaged. When the Micro SD card is inserted into the DVR, the machine will set the Micro SD card as preset storage unit and the data in the original Micro SD card will be unreadable. If the Micro SD card is incompatible with the DVR, please insert the card again or replace it for retry. EN 13

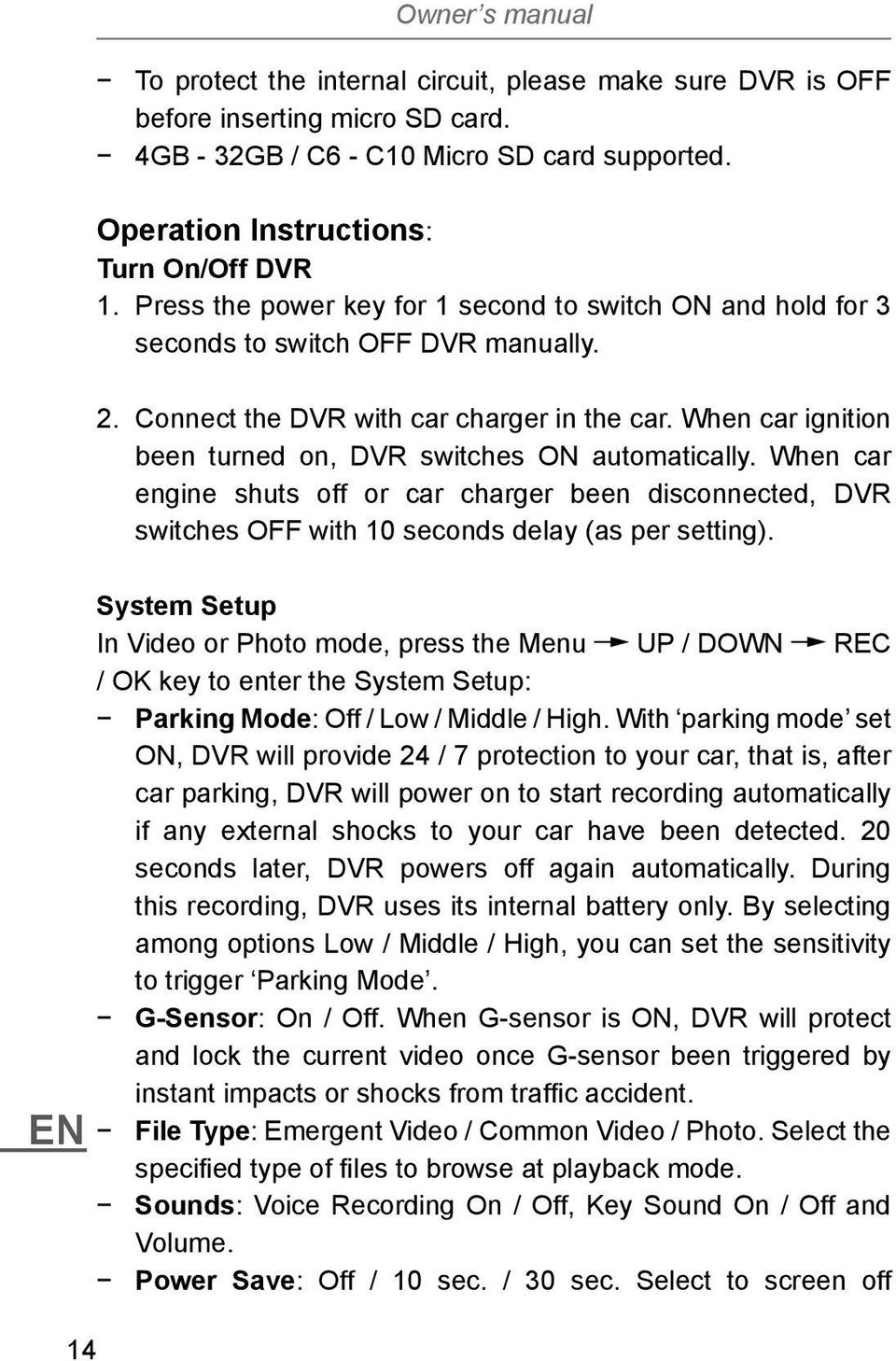

14 Owner s manual To protect the internal circuit, please make sure DVR is OFF before inserting micro SD card. 4GB - 32GB / C6 - C10 Micro SD card supported. Operation Instructions: Turn On/Off DVR 1. Press the power key for 1 second to switch ON and hold for 3 seconds to switch OFF DVR manually. 2. Connect the DVR with car charger in the car. When car ignition been turned on, DVR switches ON automatically. When car engine shuts off or car charger been disconnected, DVR switches OFF with 10 seconds delay (as per setting). EN 14 System Setup In Video or Photo mode, press the Menu UP / DOWN REC / OK key to enter the System Setup: Parking Mode: Off / Low / Middle / High. With parking mode set ON, DVR will provide 24 / 7 protection to your car, that is, after car parking, DVR will power on to start recording automatically if any external shocks to your car have been detected. 20 seconds later, DVR powers off again automatically. During this recording, DVR uses its internal battery only. By selecting among options Low / Middle / High, you can set the sensitivity to trigger Parking Mode. G-Sensor: On / Off. When G-sensor is ON, DVR will protect and lock the current video once G-sensor been triggered by instant impacts or shocks from traffic accident. File Type: Emergent Video / Common Video / Photo. Select the specified type of files to browse at playback mode. Sounds: Voice Recording On / Off, Key Sound On / Off and Volume. Power Save: Off / 10 sec. / 30 sec. Select to screen off

15 Owner s manual automatically after DVR continue recording for 10 sec. or 30 sec. As default, power save is Off and DVR screen stays on indefinitely. Date & Time: Date and time adjustment. OSD Language: English, Russian, Portuguese, French. Light Freq: 50 Hz / 60 Hz. Format: Format the memory card. Select to format the memory card at the first use. System: Factory Reset / System Info (Version) / Card Info. Delay shutdown: On / Off. As default, 10 sec. off delay is ON, to avoid any improper shutdown command caused by power interruption during recording. Take Video and Set Video Menu 1. Take video After power ON, DVR enters Video Mode as default, with icon displaying at the upper-left corner of the screen. Press the REC / OK key to start video recording after proper Micro SD card been inserted. During recording, the red icon flashes. [Note] When the DVR is mounted on the windshield with car charger connected, it will power ON and start recording automatically once car engine starts up. During charging with car charger connected, it supports simultaneous recording. 2. Set Video Options Press the Menu key to enter the setup of video options. Resolution: 1080P (30fps) Seamless (Loop Recording): Off / 1min / 3min / 5min. Select to store and cycle the video files by 1 min./3 min./5 min. per section. EN 15

16 EN 16 Owner s manual Date Stamp: On / Off. Select to stamp the date and time on video screen as watermark. Motion Detection: On / Off. The DVR can be set to record ONLY when motion is detected. This can be useful while your car is parked. In this mode, DVR will record automatically after sensing motion and for 10 seconds afterward. The DVR will return to standby mode if no other motion is detected. Take Photos and Set Photo Menu 1. Take Photos Press the power key to enter the video mode as default; press the Mode key to enter the Photo mode with icon displaying on the upper-left corner of the screen. Then, hold the DVR firmly, then press REC / OK key to take photos. Photos will be stored into memory card automatically. 2. Set Photo Menu During photo mode, press MENU and REC / OK key to enter photo menu settings. Resolution: 12M / 10M / 8M / 5M / 2M Exposure: EV -2.1 / -1.0 / 0.0 / +1.0 / +2.1 [Note]: It s available to switch freely between Video Mode and Photo Mode. Playback Mode 1. Browse Files After the DVR powers ON and enter the VIDEO mode, press the mode key twice to enter the PLAYBACK mode, press the UP / DOWN key to browse the video files or Photo files. [Note] If the File Type (in System Setting) is chosen to be VIDEO, then only VIDEO files (loop recording files) are available in PLAYBACK mode. If File Type is chosen to be EVENT, then only emergent video files are available in PLAYBACK mode. And

17 Owner s manual PHOTO File Type for photo files only browsing in PLAYBACK mode. 2. Delete and Protect In playback mode, press the menu key to have the options Delete and Protection Lock. Press the UP/DOWN and REC / OK keys to select the options Delete the current and Delete All, press the REC / OK to enter your choice. You may add a lock to the file. Locked file are protected to be important files and cannot be deleted until unlocking it. Connection to computer via USB Cable USB Backup Mode You can upload your videos and pictures to your computer by using the provided mini-usb cable. Make the connection while DVR is powered off and the display will show 2 options: MSDC / PC-CAM. MSDC = upload to computer. Highlight the MSDC by using the UP / DOWN keys and press REC / OK key to enter your choice. Your computer should now unload all photos and videos. To watch recorded videos, please transfer videos from memory card to the computer. This DVR is compatible with Windows XP, Windows 7/8 and OsX computers. PC-CAM Connect the DVR to computer while DVR is powered off and the display will show 2 options: MSDC / PC-CAM. PC-CAM = use the DVR as a web camera. Highlight the PC-CAM by using the UP / DOWN keys and press REC / OK key to enter your choice. You are now able to video chat with friends on Skype or Messenger. Connection to TV via HDMI Cable Connect DVR to TV via HDMI cable (if available). DVR screen will go black, and TV screen comes to show the playback files EN 17

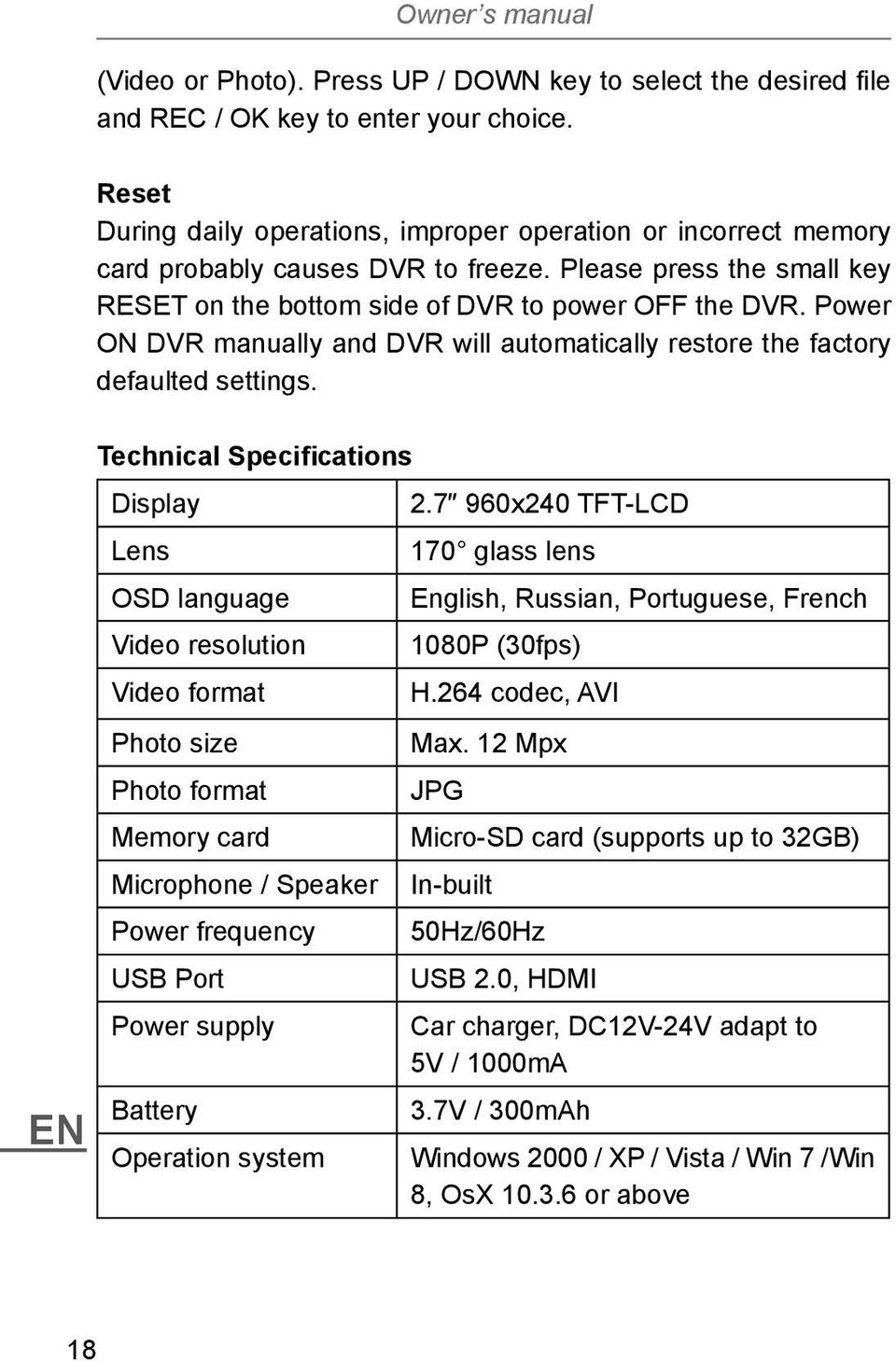

18 Owner s manual (Video or Photo). Press UP / DOWN key to select the desired file and REC / OK key to enter your choice. Reset During daily operations, improper operation or incorrect memory card probably causes DVR to freeze. Please press the small key RESET on the bottom side of DVR to power OFF the DVR. Power ON DVR manually and DVR will automatically restore the factory defaulted settings. EN Technical Specifications Display x240 TFT-LCD Lens 170 glass lens OSD language English, Russian, Portuguese, French Video resolution 1080P (30fps) Video format H.264 codec, AVI Photo size Max. 12 Mpx Photo format JPG Memory card Micro-SD card (supports up to 32GB) Microphone / Speaker In-built Power frequency 50Hz/60Hz USB Port USB 2.0, HDMI Power supply Car charger, DC12V-24V adapt to 5V / 1000mA Battery 3.7V / 300mAh Operation system Windows 2000 / XP / Vista / Win 7 /Win 8, OsX or above 18

19 Owner s manual [Note] We reserve the right to improve and changes the contents of this user s manual without prior notice. The Lechpol company declares that product PY0016 is consistent with the essential requirements and other relevant provisions of directive 1999/5/EC. The proper declaration for download from Made in China for LECHPOL Zbigniew Leszek, Miętne, 1 Garwolińska Street, Garwolin. EN 19

20 Instrukcja obsługi Dziękujemy za zakup naszego produktu. Niniejsza instrukcja zawiera informację o funkcjach urządzenia, jego działaniu oraz rozwiązywaniu powstałych problemów, warto ją przeczytać przed pierwszym użyciem urządzenia. Rysunek i opis produktu. PL 1. Menu 9. Mikrofon 2. Góra (Wycisz wł./wył.) 10. Reset 3. Nagraj/Zrób zdj./ok 11. Wł./Wył. 4. Dół (Zabezpieczenie) 12. Lampka kontrolna 5. Tryb (Mode) 13. Głośnik 6. Port HDMI 14. Obiektyw 7. Gniazdo karty MicroSD 15. Kontrolka ładowania 8. Port USB 16. Wyświetlacz Zestaw zawiera: jednostkę centralną, uchwyt z przyssawką, ładowarkę samochodową, kabel USB, instrukcję obsługi 20

21 Instrukcja obsługi Ładowanie baterii: 1. Podłącz ładowarkę samochodową do wtyczki MiniUSB rejestratora. Rejestrator automatycznie się włączy, przejdzie w tryb stand-by i rozpocznie ładowanie (zaświeci się zielona kontrolka). Po naładowaniu baterii, kontrolka gaśnie. 2. Połącz rejestrator z komputerem za pomocą kabla USB, urządzenie włączy się automatycznie i wyświetli wybór trybu Nośnik pamięci (MSDC) i Kamera internetowa, naciśnij GÓRA / DÓŁ wybierz pożądany tryb a następnie wciśnij przycisk Nagraj / OK aby przejść w wybrany tryb i rozpocząć nagrywanie. Po naładowaniu baterii, kontrolka gaśnie. [Uwaga] Podczas ładowania można ręcznie wyłączyć rejestrator. Poziom naładowania baterii wskazuje ikona, taka jak przedstawiona poniżej: Pełny Średni Niski Instalacja i deinstalacja karty microsd: 1. Zgodnie ze wskazanym kierunkiem, wsuń kartę w gniazdo do tego przeznaczone, i upewnij się, że karta jest umieszczona poprawnie. 2. Aby wyjąć kartę pamięci, delikatnie naciśnij brzeg karty. [Uwaga] Zwróć uwagę na ułożenie karty podczas jej wkładania. Jeśli została wsunięta odwrotnie, rejestrator i karta mogą ulec uszkodzeniu. Po umieszczeniu karty pamięci w urządzeniu, rejestrator rozpozna kartę jako obecną pamięć urządzenia, a dane na oryginalnej karcie pamięci nie będą dostępne. W przypadku gdy karta nie jest kompatybilna z rejestratorem, wysuń i wsuń ją ponownie, bądź spróbuj później. PL 21

22 PL 22 Instrukcja obsługi Aby chronić obwód wewnętrzny, przed włożeniem karty pamięci upewnij się, że urządzenie jest wyłączone. Rejestrator współpracuje z kartami microsd o pojemnościach 4GB-32GB i klasach C6-C10. Instrukcja obsługi: Włączenie/wyłączenie rejestratora 1. Naciśnij i przytrzymaj przycisk zasilania przez 1 sekundę aby włączyć urządzenie. Naciśnij i przytrzymaj przycisk zasilania przez 3 sekundy, żeby ręcznie wyłączyć urządzenie. 2. Podłącz rejestrator z ładowarką samochodową. W chwili uruchomienia silnika samochodu, urządzenie włączy się automatycznie. Po wyłączeniu silnika samochodu lub odłączenia ładowarki samochodowej, rejestrator wyłączy się z 10 sekundowym opóźnieniem (lub wg własnych ustawień użytkownika). Ustawienia systemu Aby wejść w ustawienia systemu, w trybie video lub zdjęć, naciśnij przycisk Menu, następnie GÓRA/DÓŁ, i zatwierdź przyciskiem Nagraj/OK. Tryb parkowania: Wył. / Niska / Średnia / Wysoka. Przy włączonym trybie parkowania, urządzenie zapewnia całodobową, nieprzerwaną ochronę samochodu; po zaparkowaniu, automatycznie się włączy i rozpocznie nagrywanie jeśli samochód doświadczy wstrząsu. Po 20 sekundach, rejestrator wyłączy się automatycznie. Podczas takiego nagrania, urządzenie zasilane jest jedynie baterią wewnętrzną. Aby ustawić poziom czułości na wstrząsy wybierz spośród podanych opcji: Niska / Średnia / Wysoka. G-Sensor: Wł./wył. Przy włączonej opcji G-sensor, w przypadku doświadczenia nagłego zdarzenia lub wstrząsu spowodowanego kolizją drogową, rejestrator zabezpieczy

23 Instrukcja obsługi aktualnie nagrywany film. Typ pliku: Nagranie awaryjne/nagranie standardowe/ Zdjęcie. Wskaż wybrany typ plików do przeglądania w trybie odtwarzania. Dźwięki: Nagrywanie dźwięku wł./wył., dźwięk klawiszy wł./ wył., głośność. Oszczędzanie energii: wył./10 sek./30 sek. Wybierz czas po którym ekran automatycznie się wyłączy po rozpoczęciu nagrywania: 10 lub 30 sekund. W ustawieniach domyślnych, oszczędzanie energii jest wyłączone, a ekran urządzenia pozostaje stale włączony. Data i czas: Ustawienia daty i czasu. Języki OSD: angielski, rosyjski, portugalski, francuski. Częstotliwość: 50Hz/60Hz. Formatowanie: Formatuj kartę pamięci. Wybierz aby sformatować kartę przed pierwszym użyciem. System: Reset ustawień / Informacje o systemie (wersji) / Informacje o karcie. Opóźnienie wyłączenia: wł./wył. Funkcja zapobiega przypadkowemu wyłączeniu urządzenia podczas nagrywania, spowodowanego zanikiem zasilania. Domyślnie, opóźnienie ustawione jest na 10 sekund. Nagrywanie i ustawienia video 1. Nagrywanie Po włączeniu, rejestrator domyślnie przechodzi w tryb video, wyświetlając w lewym górnym rogu ekranu poniższą ikonę: Naciśnij przycisk Nagraj/OK aby rozpocząć nagrywanie, o ile właściwa karta pamięci została wcześniej umieszczona w rejestratorze. Podczas nagrywania świeci czerwona ikona. [Uwaga] W przypadku kiedy rejestrator jest przymocowany do przedniej szyby samochodu, a ładowarka jest podłączona, urządzenie PL 23

24 Instrukcja obsługi automatycznie się włączy i rozpocznie nagrywanie po uruchomieniu silnika samochodu. Podczas ładowania jednocześnie trwa nagrywanie. PL Ustawienia nagrywania Aby zmienić opcje nagrywania, naciśnij przycisk Menu, cały czas pozostając w trybie video. Rozdzielczość: 1080P (30fps) Ciągłe (Nagrywanie w pętli): wył./1min/3min/5min. Wybór nagrywania, dzielenia i zapisywania nagrań w sekcjach 1/3/5 minutowych. Pieczęć daty: wł./wył. Wybierz czy umieścić pieczęć daty i czasu na nagraniu/zdjęciu w formie znaku wodnego. Czujnik ruchu: wł./wył. Nagrywanie jedynie w przypadku wykrycia ruchu. Opcja szczególnie przydatna gdy samochód jest zaparkowany: urządzenie automatycznie rozpoczyna nagrywanie po wykryciu ruchu i kontynuuje je przez następne 10 sekund. Jeśli urządzenie nie wykryje dalszych ruchów, przejdzie w tryb czuwania. Ustawienia i wykonywanie zdjęć 1. Wykonywanie zdjęć Naciśnij przycisk zasilania aby włączyć urządzenie i domyślnie przejść w tryb video; ponownie naciśnij przycisk Tryb (Mode) aby przejść w tryb zdjęć. Przedstawiona ikona pojawi się w lewym górnym rogu ekranu. Aby wykonać zdjęcie, naciśnij przycisk Nagraj/OK. Zdjęcia zostaną automatycznie zapisane na karcie pamięci. 2. Ustawienia zdjęć Aby zmienić opcje wykonywania zdjęć, naciśnij przycisk Menu, cały czas pozostając w trybie zdjęć. - Rozdzielczość: 12M / 10M / 8M / 5M / 2M - Ekspozycja: EV -2.1/-1.0/0.0/+1.0/+2.1

25 Instrukcja obsługi [Uwaga]: Z łatwością można przechodzić między trybami video i zdjęć. Tryb odtwarzania 1. Przeszukiwanie plików Po włączeniu urządzenia i ustawieniu trybu video, naciśnij dwa razy przycisk Tryb (Mode) aby przejść w tryb Odtwarzania. Przyciski GÓRA / DÓŁ służą do nawigacji w tym trybie. [Uwaga] Jeśli w Ustawieniach systemu został wybrany typ pliku VIDEO, wtedy pliki video są jedynymi plikami widocznymi w trybie odtwarzania. Jeśli został wybrany typ pliku ZDARZENIE, wtedy tylko nagrania awaryjne są widoczne w trybie odtwarzania. Jeśli został wybrany typ pliku ZDJĘCIE, wtedy tylko zdjęcia są widoczne w trybie odtwarzania. 2. Usuń i zabezpiecz W trybie odtwarzania, naciśnij przycisk Menu aby mieć dostęp do opcji Usuń i Zabezpiecz. Przyciski GÓRA/DÓŁ służą do nawigacji a przycisk Nagraj/OK do zatwierdzania spośród przedstawionych Usuń jeden / Usuń wszystkie. Możesz objąć ochroną wybrane pliki: zabezpieczone pliki są chronione i oznaczone jako ważne; nie można ich usunąć dopóki zabezpieczenie nie zostanie z nich zdjęte. Podłączenie do komputera za pomocą kabla USB Tryb kopii zapasowych USB Za pomocą załączonego do zestawu kabla mini USB, można przesłać pliki nagrania i zdjęcia na komputer. Należy połączyć urządzenia gdy rejestrator jest wyłączony; ekran wyświetli 2 opcje do wyboru: MSDC / Kamera internetowa. MSDC = prześlij do komputera. Przyciski GÓRA / DÓŁ służą do nawigacji a przycisk Nagraj/OK do zatwierdzenia wyboru. Wszystkie pliki zostaną skopiowane do pamięci komputera. [Uwaga] Aby odtworzyć nagrania, prześlij filmy z karty pamięci do PL 25

26 Instrukcja obsługi pamięci komputera. Rejestrator jest kompatybilny z Windows XP, Windows 7/8 i komputerami Mac OsX. Kamera Internetowa Należy połączyć urządzenia gdy rejestrator jest wyłączony; ekran wyświetli 2 opcje do wyboru: MSDC / Kamera internetowa. Kamera internetowa = użyj rejestratora jako kamery internetowej. Przyciski GÓRA / DÓŁ służą do nawigacji a przycisk Nagraj / OK do zatwierdzenia wyboru. Możesz teraz korzystać z aplikacji takich jak Skype czy Messenger za pomocą rejestratora. Połączenie z telewizorem za pomocą kabla HDMI Połącz rejestrator do telewizora za pomocą kabla HDMI. Ekran rejestratora się wyłączy, a ekran telewizora wyświetla pliki zawarte na karcie pamięci rejestratora (filmy lub zdjęcia). Przyciski GÓRA / DÓŁ służą do nawigacji a przycisk Nagraj / OK do zatwierdzenia wyboru. PL Reset Podczas codziennego użytkowania, niewłaściwe działania czy nieodpowiednia karta pamięci mogą spowodować wstrzymanie pracy rejestratora. Naciśnij przycisk Reset, który znajduje się obok przycisku zasilania, aby zresetować urządzenie. Następnie włącz rejestrator ręcznie, a urządzenie automatycznie przywróci ustawienia fabryczne. Specyfikacja techniczna: Ekran x240 TFT-LCD Obiektyw 170, szklany Języki OSD angielski, rosyjski, portugalski, francuski Rozdzielczość wideo 1080P (30fps) Format wideo H.264 codec, AVI 26

27 Instrukcja obsługi Rozmiar zdjęcia Format zdjęcia Karta pamięci Mikrofon/Głośnik Częstotliwość Porty Max. 12 Mpx JPG Karta Micro-SD (max. 32 GB) wbudowany 50Hz/60Hz USB 2.0, HDMI Zasilanie Ładowarka samochodowa, wejście DC12V-24V; wyjście 5V/1000mA Bateria 3.7V / 300mAh System operacyjny Windows 2000 / XP / Vista / Win 7 /Win 8, OsX lub nowsze [Uwaga] Specyfikacja i wygląd urządzenia może ulec zmianie bez wcześniejszego powiadomienia. Niniejszym firma Lechpol oświadcza, że urządzenie PY0016 jest zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami dyrektywy 1999/5/WE. Właściwa deklaracja do pobrania na stronie Wyprodukowano w CHRL dla LECHPOL Zbigniew Leszek, Miętne ul. Garwolińska 1, Garwolin. PL 27

28 Manual de utilizare Vă mulțumim pentru achiziționarea acestui produs. Va rugam sa cititi cu atentie acest manual inainte de a utiliza dispozitivul. Daca în continuare veti avea nevoie de ajutor, va rugam sa contactati centrul nostru de relatii cu clientii. Imaginea si functiile produsului. 1. Meniu 9. Microfon 2. Buton Up (On / off microfon) 10. Buton resetare 3. REC (Inregistrare) / Snap 11. ON / OFF 4. Buton Down (blocare de urgență) 12. LED IR 5. Mode 13. Difuzor 6. Port HDMI 14. Lentile 7. Slot card Micro SD 15. Indicator de incarcare 8. Port USB 16. Ecran RO 28 Accesorii incluse: dispozitivul DVR, suport montare pe parbriz, incarcator auto, cablu USB, manual de utilizare.
