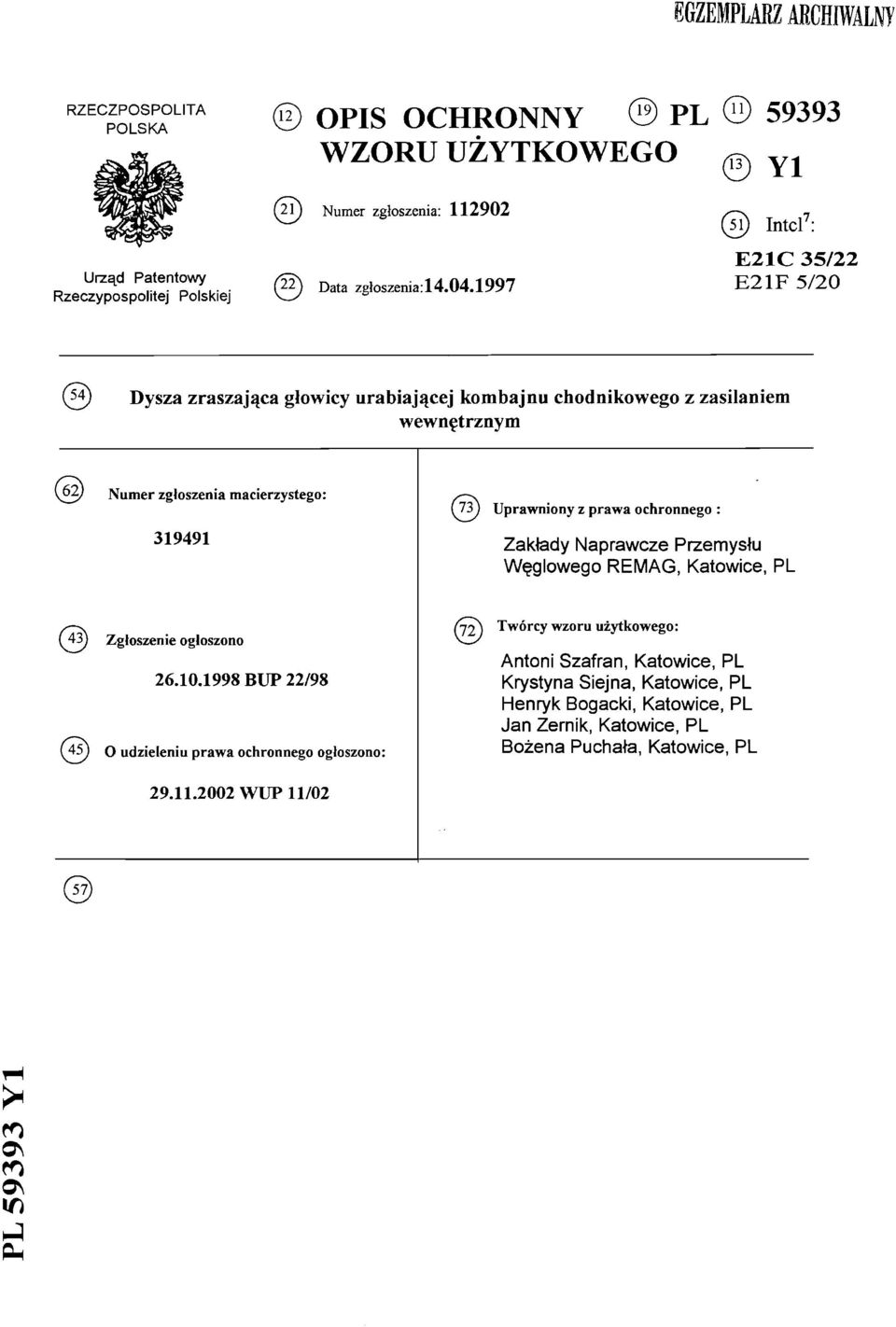

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA OPIS OCHRONNY PL WZORU UŻYTKOWEGO Ą Yl Urząd Patentowy Rzeczypospolitej Polskiej (2n Numer zgłoszenia: Data Zgłoszenia: Intel7: E21C 35/22 E21F 5/20 Qy Dysza zraszająca głowicy urabiającej kombajnu chodnikowego z zasilaniem wewnętrznym \62) Numer zgłoszenia macierzystego: (73) Uprawniony z prawa ochronnego : Zakłady Naprawcze Przemysłu Węglowego REMAG, Katowice, PL (43) Zgłoszenie ogłoszono BUP 22/98 (45) O udziełeniu prawa ochronnego ogłoszono: (j2) Twórcy wzoru użytkowego: Antoni Szafran, Katowice, PL Krystyna Siejna, Katowice, PL Henryk Bogacki, Katowice, PL Jan Zernik, Katowice, PL Bożena Puchała, Katowice, PL WUP 11/02

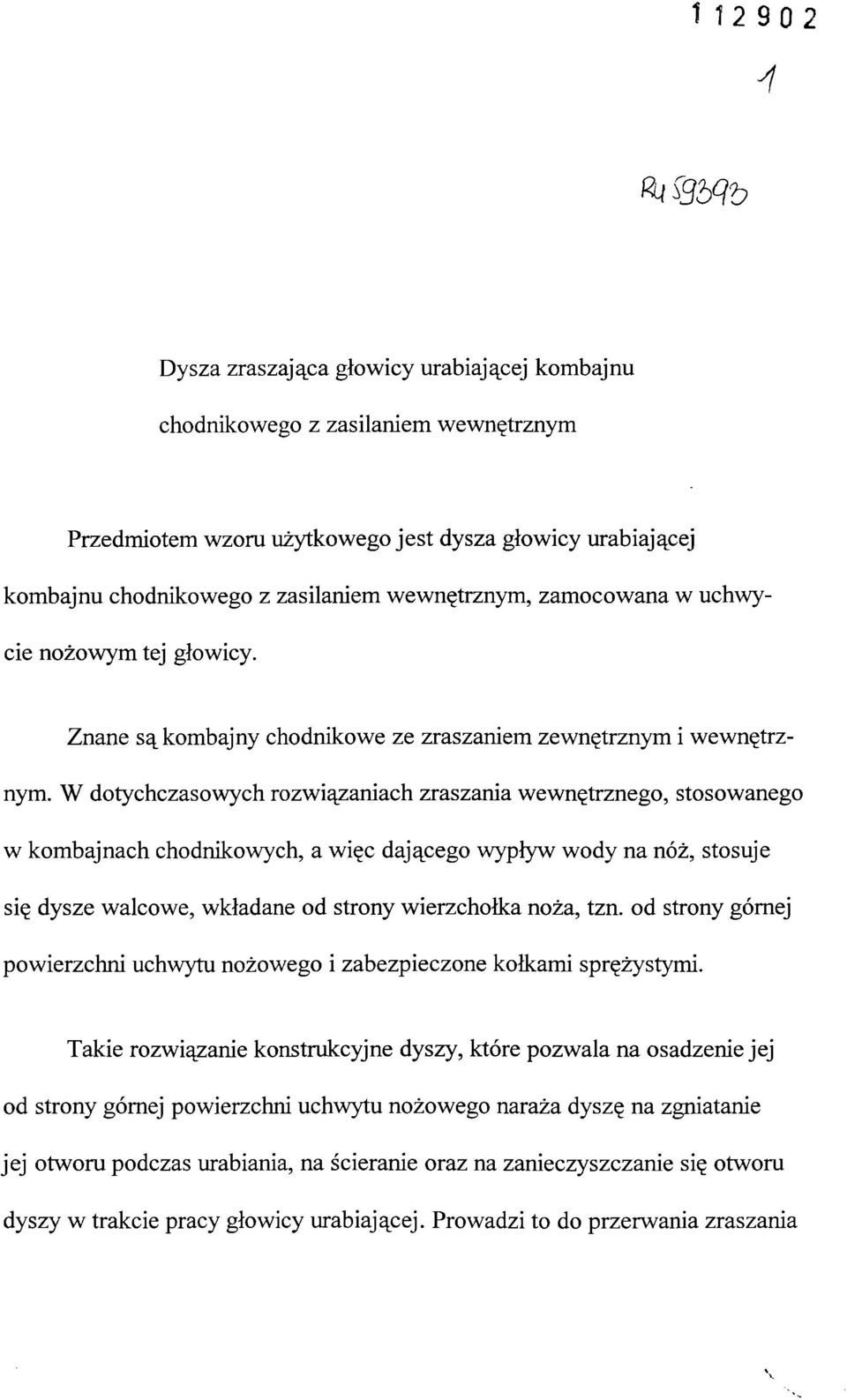

2 Dysza zraszająca głowicy urabiającej kombajnu chodnikowego z zasilaniem wewnętrznym Przedmiotem wzoru użytkowego jest dysza głowicy urabiającej kombajnu chodnikowego z zasilaniem wewnętrznym, zamocowana w uchwy cie nożowym tej głowicy. Znane są kombajny chodnikowe ze zraszaniem zewnętrznym i wewnętrz nym. W dotychczasowych rozwiązaniach zraszania wewnętrznego, stosowanego w kombajnach chodnikowych, a więc dającego wypływ wody na nóż, stosuje się dysze walcowe, wkładane od strony wierzchołka noża, tzn. od strony górnej powierzchni uchwytu nożowego i zabezpieczone kołkami sprężystymi. Takie rozwiązanie konstrukcyjne dyszy, które pozwala na osadzenie jej od strony górnej powierzchni uchwytu nożowego naraża dyszę na zgniatanie jej otworu podczas urabiania, na ścieranie oraz na zanieczyszczanie się otworu dyszy w trakcie pracy głowicy urabiającej. Prowadzi to do przerwania zraszania

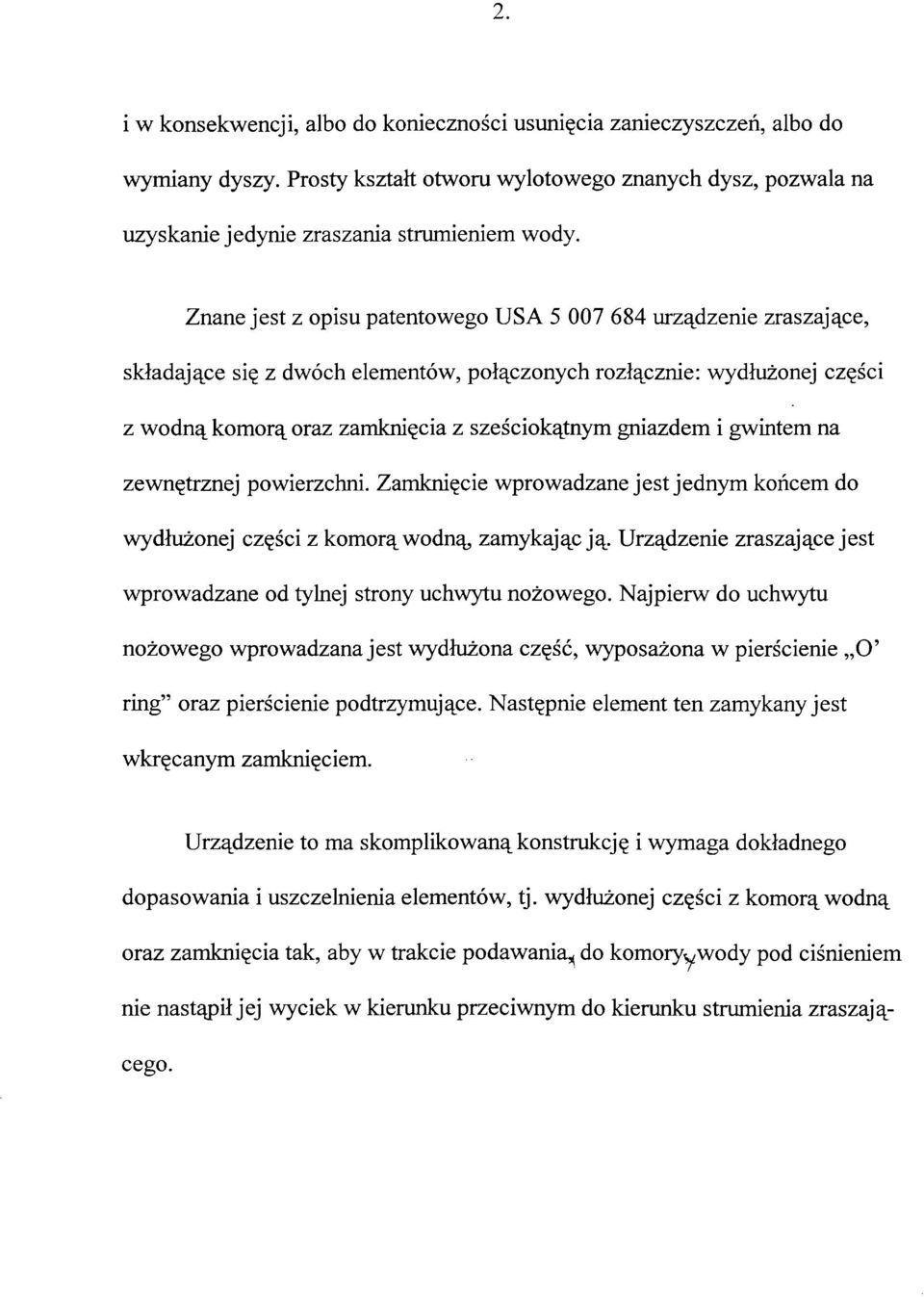

3 2. i w konsekwencji, albo do konieczności usunięcia zanieczyszczeń, albo do wymiany dyszy. Prosty kształt otworu wylotowego znanych dysz, pozwala na uzyskanie jedynie zraszania strumieniem wody. Znane jest z opisu patentowego USA urządzenie zraszające, składające się z dwóch elementów, połączonych rozłącznie: wydłużonej części z wodną komorą oraz zamknięcia z sześciokątnym gniazdem i gwintem na zewnętrznej powierzchni. Zamknięcie wprowadzane jest jednym końcem do wydłużonej części z komorą wodną, zamykając ją. Urządzenie zraszające jest wprowadzane od tylnej strony uchwytu nożowego. Najpierw do uchwytu nożowego wprowadzana jest wydłużona część, wyposażona w pierścienie,,0' ring" oraz pierścienie podtrzymujące. Następnie element ten zamykany jest wkręcanym zamknięciem. Urządzenie to ma skomplikowaną konstrukcję i wymaga dokładnego dopasowania i uszczelnienia elementów, tj. wydłużonej części z komorą wodną oraz zamknięcia tak, aby w trakcie podawania^ do komory^wody pod ciśnieniem nie nastąpił jej wyciek w kierunku przeciwnym do kierunku strumienia zraszają cego.

4 3. Celem rozwiązania według wzoru użytkowego jest opracowanie takiej konstrukcji dyszy zraszającej, aby pozwoliła ona na łatwy montaż od tylnej strony uchwytu nożowego, nie ulegała zanieczyszczeniu, uszkodzeniu podczas urabiania głowicą urabiającą i zachowywała szczelność. Istota dyszy według wzoru użytkowego polega na tym, że ma walcowy łeb z sześciokątnym gniazdem i korpus, w którym w podłużnej osi znajduje się otwór, przy czym za łbem w korpusie jest podcięcie, następnie za podcięciem jest gwint, na zewnętrznej powierzchni korpusu, za którym jest drugie podcięcie, a pomiędzy gwintem a drugim podcięciem, prostopadle do podłużnej osi korpusu, znajduje się otwór, doprowadzający wodę. Natomiast wylot otworu, w podłużnej osi korpusu dyszy, jest w kształcie stożka, zakończonego rozszerzeniem na ujściu. Dysza według wzoru użytkowego wkręcana jest od tylnej strony uchwytu nożowego za pomocą klucza imbusowego, co pozwala na jej łatwy i szybki montaż i demontaż. Takie osadzenie dyszy w głowicy urabiającej, pozwala na uniknięcie jej zagniecenia i ścierania podczas pracy głowicy urabiającej oraz uniknięcia zanieczyszczenia jej wylotu. Łeb wraz z korpusem, stanowiące jedną całość, zapewniają szczelność dyszy. Zakończenie wylotu dyszy, w kształcie stożka, gwałtownie rozszerzającego się na ujściu, pozwala uzyskać rozpylenie wody, co zdecydowanie polepsza efekt zraszania.

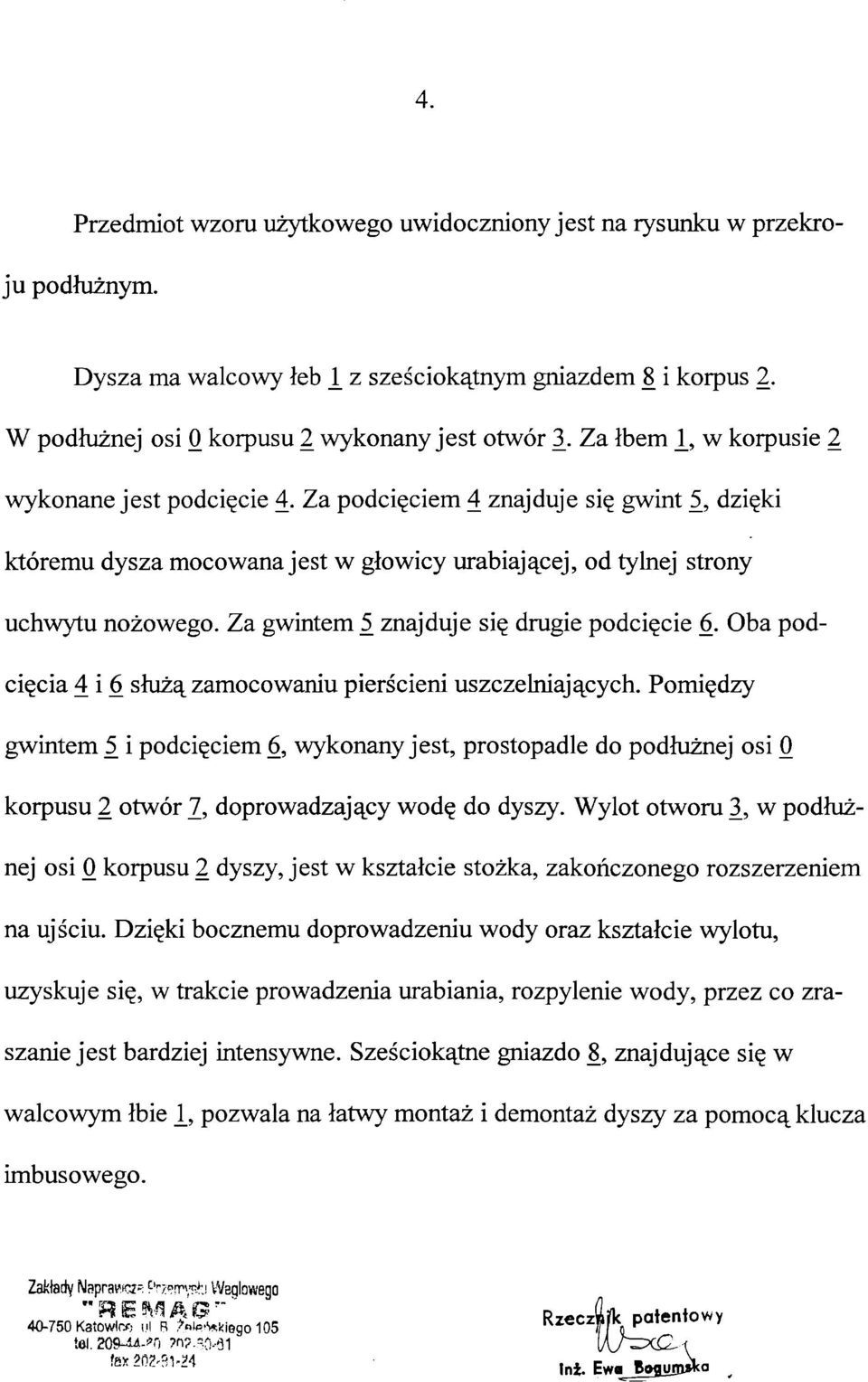

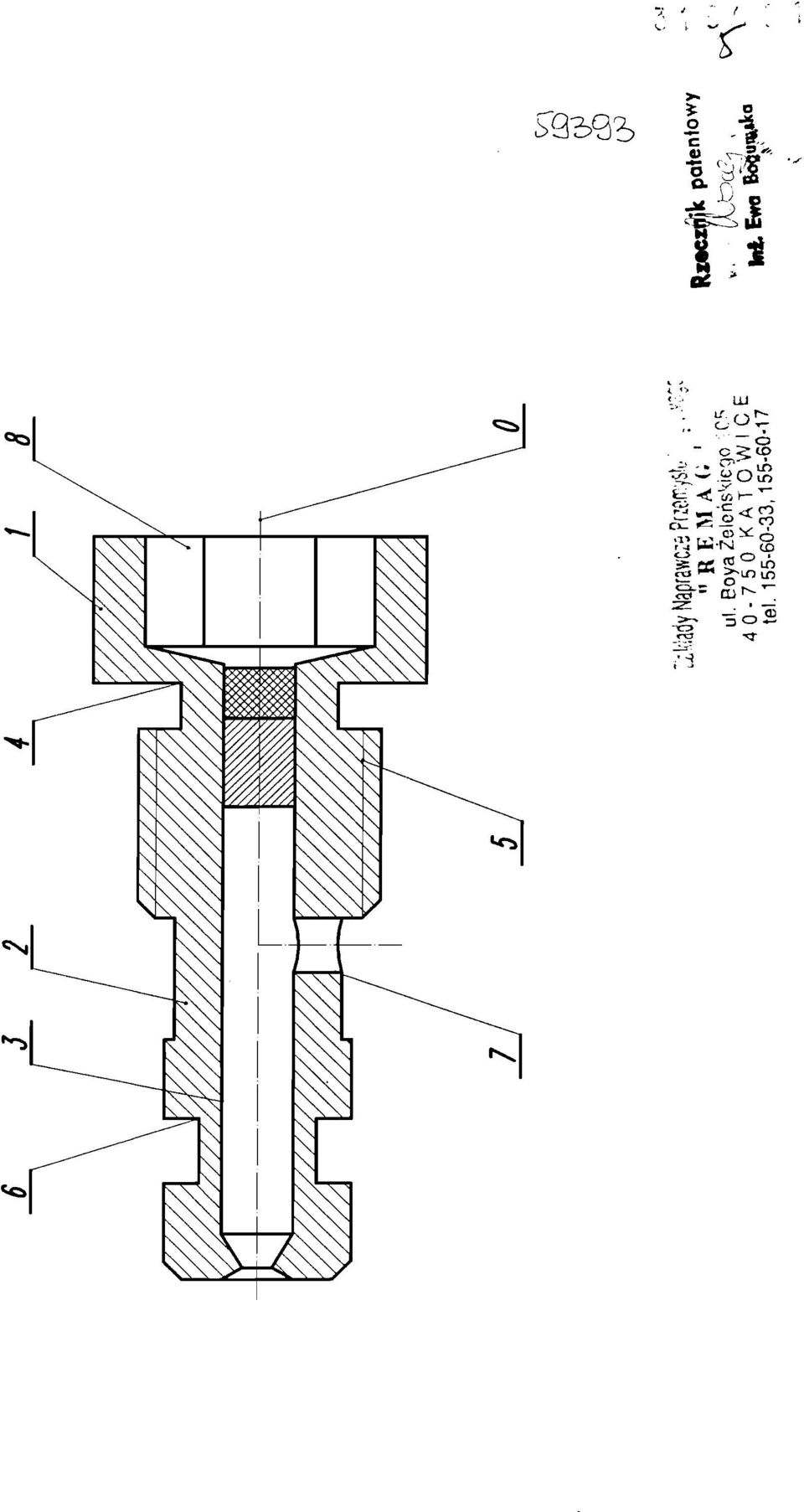

5 4. Przedmiot wzoru użytkowego uwidoczniony jest na rysunku w przekro ju podłużnym. Dysza ma walcowy łeb 1 z sześciokątnym gniazdem 8 i korpus 2. W podłużnej osi 0 korpusu 2 wykonany jest otwór 3. Za łbem J_, w korpusie 2 wykonane jest podcięcie 4. Za podcięciem 4 znajduje się gwint 5_, dzięki któremu dysza mocowana jest w głowicy urabiającej;, od tylnej strony uchwytu nożowego. Za gwintem 5_ znajduje się drugie podcięcie 6. Oba pod cięcia 4 i 6 służą zamocowaniu pierścieni uszczelniających. Pomiędzy gwintem 5_ i podcięciem 6, wykonany jest, prostopadle do podłużnej osi 0 korpusu 2 otwór 7, doprowadzający wodę do dyszy. Wylot otworu 3, w podłuż nej osi 0 korpusu 2 dyszy, jest w kształcie stożka, zakończonego rozszerzeniem na ujściu. Dzięki bocznemu doprowadzeniu wody oraz kształcie wylotu, uzyskuje się, w trakcie prowadzenia urabiania, rozpylenie wody, przez co zra szanie jest bardziej intensywne. Sześciokątne gniazdo 8, znajdujące się w walcowym łbie J_, pozwala na łatwy montaż i demontaż dyszy za pomocą klucza imbusowego. Zakłady Naprawcza Pr/prrysł:! Węglowego '"BE m A G "" RzecziU patentowy KBtOWlw ii R Ateńskiego 105 KZ«CZ«IK puiemu 7 tel Ti?np.=.0.Q1 \fj-^xcl~\ ** 202*1-24 Ini-Ew. B?flun^a

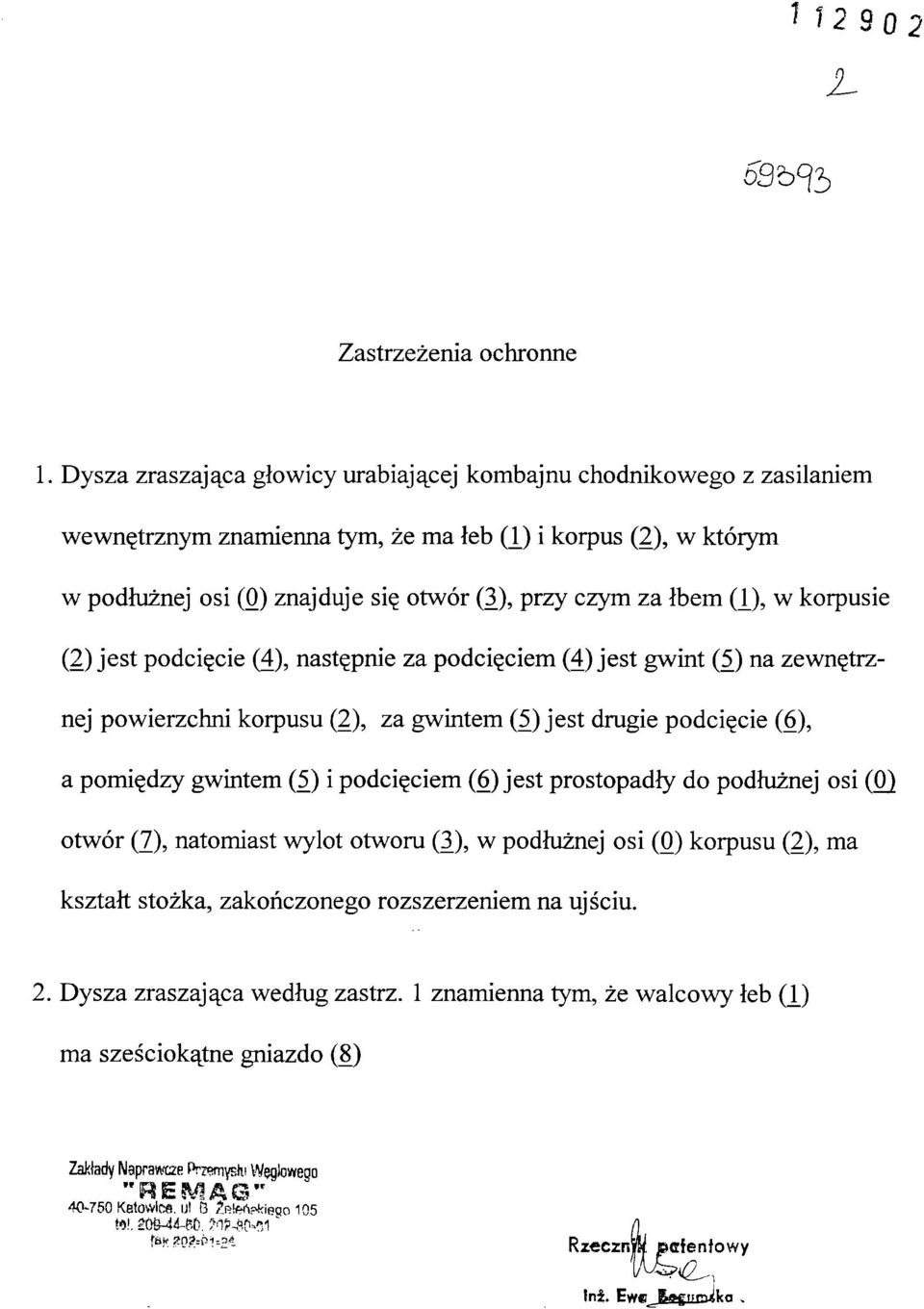

6 L 69b<fo Zastrzeżenia ochronne 1. Dysza zraszająca głowicy urabiającej kombajnu chodnikowego z zasilaniem wewnętrznym znamienna tym, że ma łeb (J_) i korpus (2), w którym w podłużnej osi (0) znajduje się otwór (3), przy czym za łbem (J_), w korpusie (2) jest podcięcie (4), następnie za podcięciem (4) jest gwint (5) na zewnętrz nej powierzchni korpusu (2), za gwintem (5) jest drugie podcięcie (6), a pomiędzy gwintem (5) i podcięciem (6) jest prostopadły do podłużnej osi (0) otwór (7), natomiast wylot otworu (3), w podłużnej osi (0) korpusu (2), ma kształt stożka, zakończonego rozszerzeniem na ujściu. 2. Dysza zraszająca według zastrz. 1 znamienna tym, że walcowy łeb (J_) ma sześciokątne gniazdo (8) Zakłady Naprawcze Przemysłu Węglowego "RE&/1AG" Katowice, ul B Żfitert»kipgo 105 W.. 20W4-B0. JW-ŚM1 fc Rzecznm patentowy
