1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA OPIS OCHRONNY PL WZORU UŻYTKOWEGO Yl Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: Data zgłoszenia: i) Intel7: B65D 41/04 B65D 41/34 Nakrętka z tworzywa sztucznego do zamykania butelek z tworzywa sztucznego Numer zgłoszenia macierzystego: Uprawniony z prawa ochronnego : Dużyński Andrzej, Warszawa, PL Zgłoszenie ogłoszono BUP 25/99 Twórcy wzoru użytkowego: Andrzej Dużyński, Warszawa, PL Krzysztof Jabłoński, Warszawa, PL O udzieleniu prawa ochronnego ogłoszono: WUP 09/05

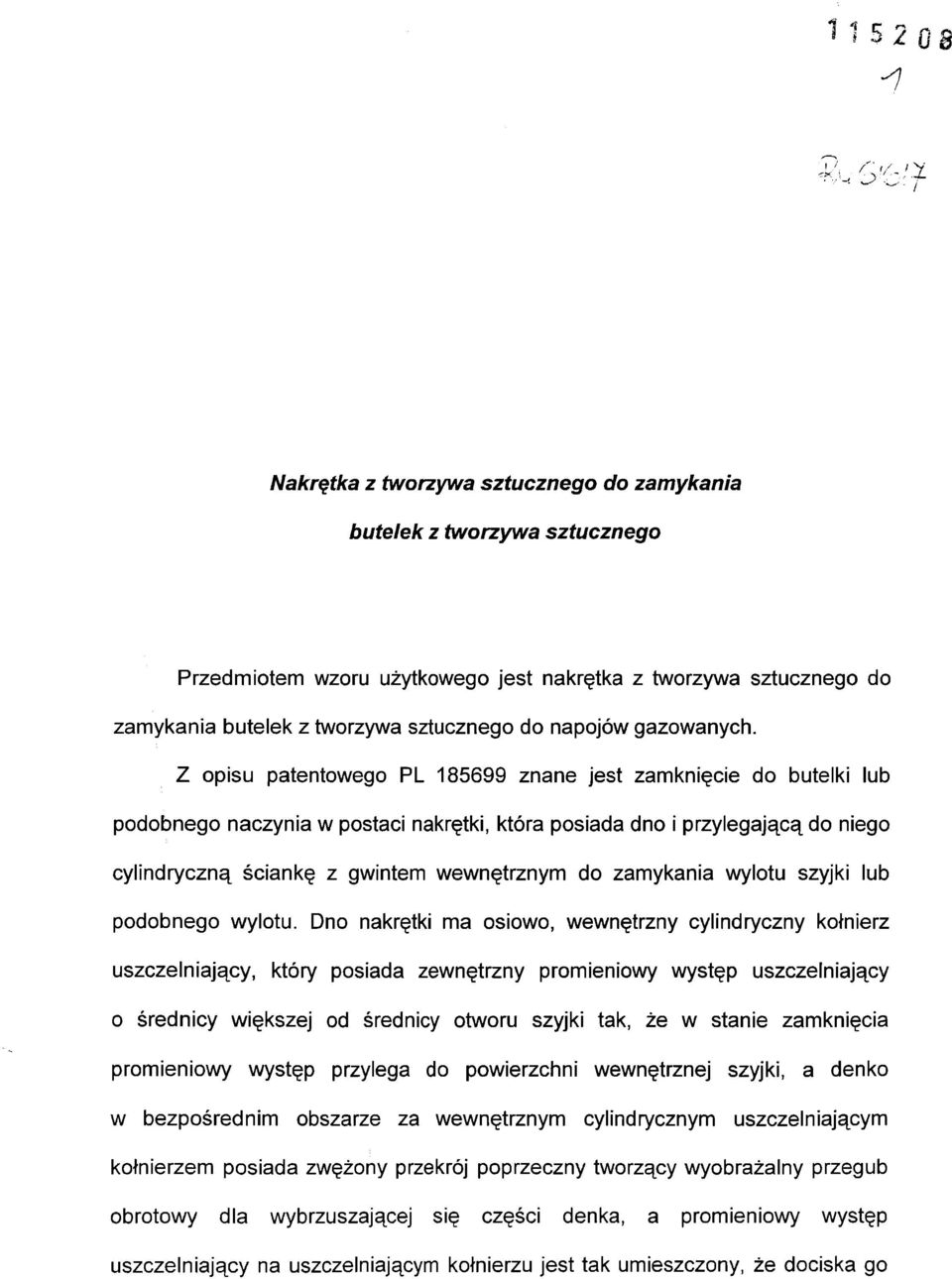

2 H $2QB ^..o /> '" -4- Nakrętka z tworzywa sztucznego do zamykania butelek z tworzywa sztucznego Przedmiotem wzoru użytkowego jest nakrętka z tworzywa sztucznego do zamykania butelek z tworzywa sztucznego do napojów gazowanych. Z opisu patentowego PL znane jest zamknięcie do butelki lub podobnego naczynia w postaci nakrętki, która posiada dno i przylegającą do niego cylindryczną ściankę z gwintem wewnętrznym do zamykania wylotu szyjki lub podobnego wylotu. Dno nakrętki ma osiowo, wewnętrzny cylindryczny kołnierz uszczelniający, który posiada zewnętrzny promieniowy występ uszczelniający o średnicy większej od średnicy otworu szyjki tak, że w stanie zamknięcia promieniowy występ przylega do powierzchni wewnętrznej szyjki, a denko w bezpośrednim obszarze za wewnętrznym cylindrycznym uszczelniającym kołnierzem posiada zwężony przekrój poprzeczny tworzący wyobrażalny przegub obrotowy dla wybrzuszającej się części denka, a promieniowy występ uszczelniający na uszczelniającym kołnierzu jest tak umieszczony, że dociska go

3 2 do powierzchni czołowej szyjki butelki. A więc nakrętka uszczelnia wylot szyjki butelki od jej strony wewnętrznej i przez docisk od strony czołowej szyjki butelki. Wadą nakrętki jest to, że uszczelnia rozprężająco wylot szyjki tylko przez nacisk na nią spowodowany siłą docisku wywartą przez gwint, butelka - nakrętka i jej czołową powierzchnią. Przy wielokrotnym otwieraniu i zamykaniu butelki traci sprężystość uszczelnienie boczne wewnętrzne w szyjce i zmniejsza przez to doszczelnienie co powoduje powolne stopniowe odgazowywanie napoju. Z opisu patentowego PL znane jest zamknięcie nasadzane do rozłącznego zamykania pojemników, z korpusem zamknięcia dopasowanym do zamykanego pojemnika, który zawiera górną część zakrywającą, wystającą do dołu cześć boczną i element przejściowy, który łączy cześć zakrywającą z częścią boczną, z mechanizmem zamykającym na części bocznej. Mechanizm zamykający, zamyka w sposób rozłączny pojemnik za pomocą korpusu zamknięcia z elementami uszczelniającymi, które współpracują z górną krawędzią pojemnika. Elementy uszczelniające obejmują obwodową wargę uszczelniającą nachyloną do dołu, jak również występ obwodowy wokół dolnej strony części zakrywającej, współpracujący z górną stroną wargi uszczelniającej. Warga uszczelniająca ma kształt klina z którą współpracuje wiele koncentrycznych występów, tworzące wielokrotną użebrowaną falistą strukturę strony zewnętrznej części zakrywającej korpus zamknięcia. Niedogodnością takiej nakrętki jest niepewne uszczelnienie wylotu butelki ponieważ warga części występującej z wewnętrznej pobocznicy nakrętki przylega tylko przy zamknięciu docisku do czołowej powierzchni wylotu szyjki. Znana jest również z opisu wzoru użytkowego PL nakrętka do zamykania butelek z tworzywa sztucznego, zwłaszcza do napojów gazowanych,

4 3 składająca się z cylindrycznej części górnej zaopatrzonej w trzy pierścienie uszczelniające i w gwint oraz z cylindrycznej części dolnej z przerywanym pierścieniem oporowym, złożonym z pięciu połówek soczewkowatych występów, o wzdłużnym ułożeniu w stosunku do opaski, służących do zaciśnięcia części dolnej nakrętki na szyjce butelki. Część górna nakrętki jest połączona z częścią dolną za pomocą zrywanych elementów i poprzez mostek opaski. Nie korzystne jest to, że uszczelnienie butelki zapewniają jedynie trzy pierścienie, znajdujące się w górnej części cylindrycznej, łatwo spłaszczające się przez nacisk powodowany na nie nakrętką. Znane jest także ze zgłoszenia PL nr P , samocentrujące się zamknięcie pojemnika (butelki) zwłaszcza do napojów gazowanych, uformowane jako jedna całość z tworzywa sztucznego. Na wewnętrznej powierzchni ścianki bocznej zamknięcie ma gwint, przy czym górna część tej powierzchni jest odchylona w kierunku od ścianki wewnętrznej ku otworowi pojemnika. W górnej części denka zamknięcie ma uformowany pierścieniowy wypust elastyczny, skierowany do dołu z zakrzywieniem w kierunku do ścianki wewnętrznej nakrętki. Wypust pierścieniowy, odkształca się w kierunku na zewnątrz w górę pod działaniem szyjki pojemnika na której zamknięcie posiada też uformowany pierścień ustalający, wprowadzany do szyjki pojemnika z tym, że wysokość pierścienia jest dwukrotnie dłuższa od wypustu. Tego typu rozwiązanie nie zapewnia absolutnej szczelności zamykania pojemnika. Wadą zamknięcia tego pojemnika, jest możliwość wycieku płynu zwłaszcza gazowanego przez szczelinę między pierścieniem wewnętrznym a szyjką pojemnika.

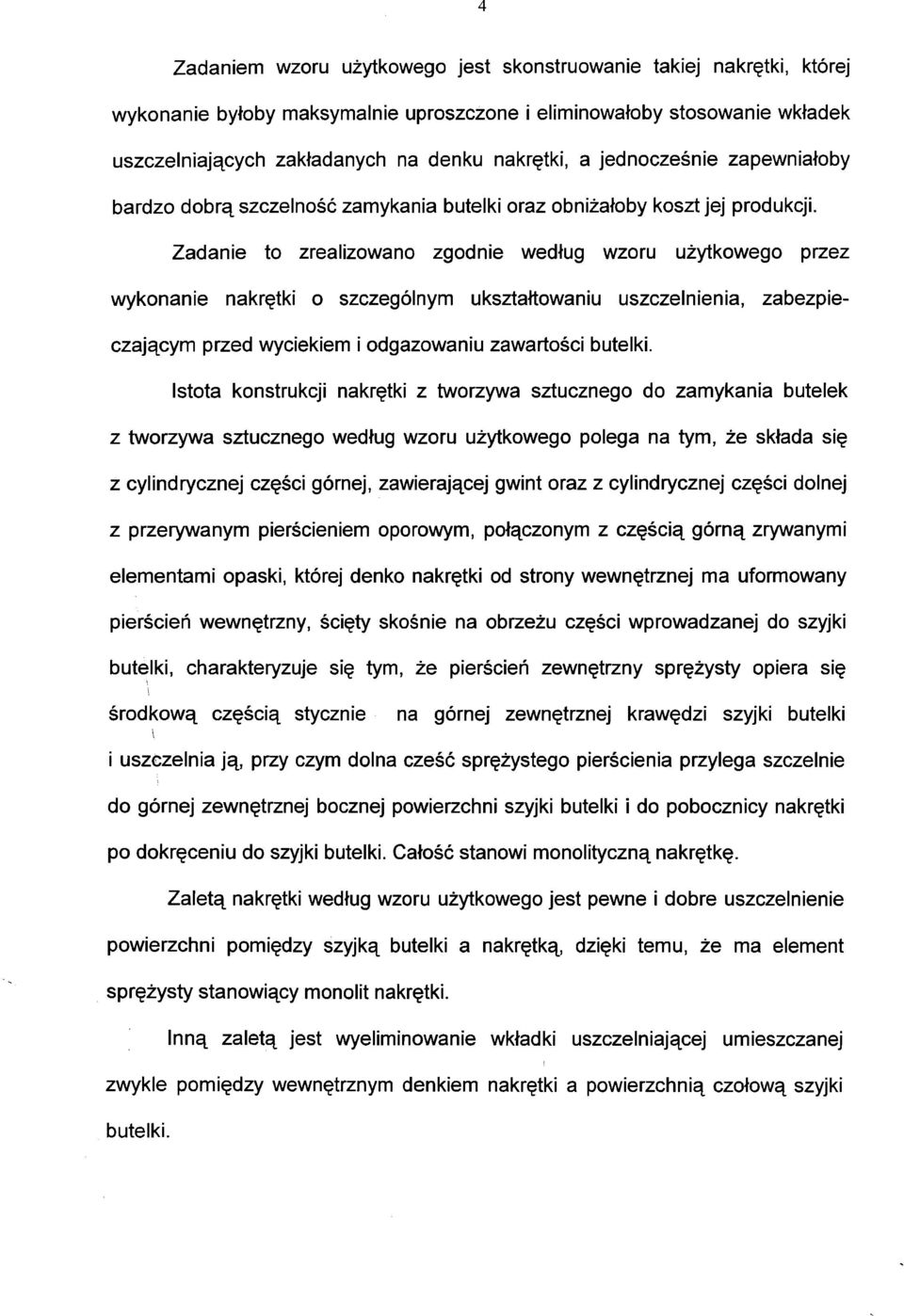

5 4 Zadaniem wzoru użytkowego jest skonstruowanie takiej nakrętki, której wykonanie byłoby maksymalnie uproszczone i eliminowałoby stosowanie wkładek uszczelniających zakładanych na denku nakrętki, a jednocześnie zapewniałoby bardzo dobrą szczelność zamykania butelki oraz obniżałoby koszt jej produkcji. Zadanie to zrealizowano zgodnie według wzoru użytkowego przez wykonanie nakrętki o szczególnym ukształtowaniu uszczelnienia, zabezpie czającym przed wyciekiem i odgazowaniu zawartości butelki. Istota konstrukcji nakrętki z tworzywa sztucznego do zamykania butelek z tworzywa sztucznego według wzoru użytkowego polega na tym, że składa się z cylindrycznej części górnej, zawierającej gwint oraz z cylindrycznej części dolnej z przerywanym pierścieniem oporowym, połączonym z częścią górną zrywanymi elementami opaski, której denko nakrętki od strony wewnętrznej ma uformowany pierścień wewnętrzny, ścięty skośnie na obrzeżu części wprowadzanej do szyjki butelki, charakteryzuje się tym, że pierścień zewnętrzny sprężysty opiera się środkową częścią stycznie na górnej zewnętrznej krawędzi szyjki butelki i uszczelnia ją, przy czym dolna cześć sprężystego pierścienia przylega szczelnie do górnej zewnętrznej bocznej powierzchni szyjki butelki i do pobocznicy nakrętki po dokręceniu do szyjki butelki. Całość stanowi monolityczną nakrętkę. Zaletą nakrętki według wzoru użytkowego jest pewne i dobre uszczelnienie powierzchni pomiędzy szyjką butelki a nakrętką, dzięki temu, że ma element sprężysty stanowiący monolit nakrętki. Inną zaletą jest wyeliminowanie wkładki uszczelniającej umieszczanej zwykle pomiędzy wewnętrznym denkiem nakrętki a powierzchnią czołową szyjki butelki.

6 5 Jeszcze inną zaletą jest to, że wytwarzanie nakrętki według wzoru użytkowego obniża koszt ogólny produkcji o około 30%. Przedmiot wzoru użytkowego jest uwidoczniony na rysunkach na których fig. 1 przedstawia nakrętkę w widoku z boku w częściowym przekroju, fig. 2 - pokazuje szczegół uszczelnienia nakrętki w częściowym przekroju, a fig. 3 - pokazuje szczegół nakrętki z fig. 2, nałożonej na szyjkę butelki z zaciśniętym zewnętrznym pierścieniem sprężystym. Nakrętka 9 pokazana na fig. 1, fig. 2 i fig. 3 ma kształt cylindryczny, której denko 3 ma od strony wewnętrznej uformowany, pierścień 1 uszczelniający wewnętrzny, ścięty skośnie na obrzeżu od strony wnętrza szyjki 8 butelki, w części do niej wprowadzanej. Ponadto ma sprężysty pierścień 2 zewnętrzny uszczelniający szyjkę 8 butelki od strony zewnętrznej, jak to pokazano na fig. 3. Pierścień 2 zewnętrzny sprężysty jest odsunięty od wewnętrznej pobocznicy 3a nakrętki 9 i pierścienia 1 uszczelniającego wewnętrznego ściętego skrośnie w części dolnej jak to pokazano na fig. 2. \ Nakrętka 9 ma gwint 4 w górnej cylindrycznej części i jest połączona z cylindryczną dolna częścią postaci opaski 7, zawierająca zabierak 5 do zrywania opaski 7, przy czym opaska 7 ma mostki 6 jako elementy zrywane. Działanie uszczelnienia 1 i 2 nakrętki 9 według wzoru użytkowego jest następujące: Po nałożeniu nakrętki 9 na szyjkę 8 butelki i nakręceniu jej na gwint 4, dociśnięciu opaski 7 zostaje wprowadzony do szyjki 8 butelki pierścień 1 uszczelniający wewnętrzny, który powstałym garbikiem w punkcie ścięcia obrzeża dolnego, przylega obwodowo szczelnie do ścianki wewnętrznej szyjki 8 butelki, zaś sprężysty pierścień 2 zewnętrzny zostaje przyciśnięty przez pobocznicę 3a

7 6 wewnętrzną nakrętki 9 do górnej krawędzi szyjki 8 i powierzchni bocznej zewnętrznej szyjki 8. Na skutek docisku pierścienia 1 wewnętrznego uszczelniającego i sprężystego pierścienia 2 zewnętrznego uszczelniającego do szyjki 8 butelki z jednej strony i wewnętrznej pobocznicy 3a zakrętki 9 z drugiej strony, następuje sprężenie powietrza w powstałej między nimi komorze, powoduje to doszczelnienie pierścieni 1 i 2 i przez powstałą komorę pomiędzy sprężystym pierścieniem 2 zewnętrznym uszczelniającym a wewnętrzną pobocznicą 3a nakrętki 9, powoduje dodatkowy nacisk doszczelniający na sprężysty pierścień 2 zewnętrzny uszczelniający. Przy nakładaniu nakrętki 9 według wzoru użytkowego na szyjkę 8 butelki równocześnie zostaje dociśnięta do niej opaska 7. Nakrętka według przedmiotowego wzoru użytkowego stanowi monolityczną wypraskę.

8 1152 OB 3- Zastrzeżenie ochronne Nakrętka z tworzywa sztucznego do zamykania butelek z tworzywa sztucznego do napojów gazowanych, składająca się z cylindrycznej części dolnej z przerywanym pierścieniem oporowym, połączonym z częścią górną zrywanymi elementami opaski, mająca denko z uformowanym pierścieniem uszczelniającym wewnętrznym, ściętym skośnie na obrzeżu części wprowadzanej do szyjki butelki, znamienna tym, że pierścień (2) zewnętrzny sprężysty opiera się środkową częścią stycznie na górnej zewnętrznej krawędzi szyjki (8) butelki i uszczelnia ją, przy czym dolna część pierścienia (2) przylega szczelnie do górnej zewnętrznej bocznej powierzchni szyjki (8) butelki i do pobocznicy nakrętki (3a), po dokręceniu do szyjki (8).

9 1'''~ Fig 1 tpmocmk rzecznik patentowy

10 Fig.3.! Zygmunt Ctirzanows* rzecznik patentowy
