XC15/35CX zaawansowany sterownik Dixell do agregatów skraplających z dwoma sprężarkami

Transkrypt

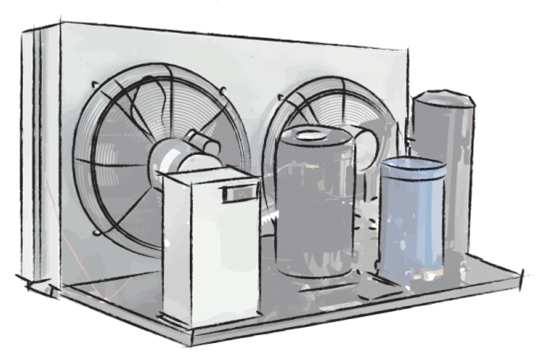

1 XC15/35CX zaawansowany sterownik Dixell do agregatów skraplających z dwoma sprężarkami Przykładowe konfiguracje: 2 x sprężarka on/off + płynne sterowanie wentylatorami skraplacza (Triac/0-10Vdc/PWM) 1 x sprężarka on/off + 1 x sprężarka Digital Scroll + wentylatory (0-10Vdc lub PWM) 1 x sprężarka on/off + 1 x sprężarka inwerterowa + wentylatory (Triac) 1 x sprężarka on/off + 1 x sprężarka Digital Stream 4D + wentylatory (0-10Vdc lub PWM)

2 Zastosowania Sterownik XC15/35CX jest używany do takich aplikacji, gdzie występuje centralny agregat skraplający: SKLEPY OSIEDLOWE SKLEPY MIĘSNE z jedną chłodnią MAŁE SKLEPY SAMOOBSŁUGOWE z ograniczoną liczbą urządzeń niskotemperaturowych i normalnotemperaturowych

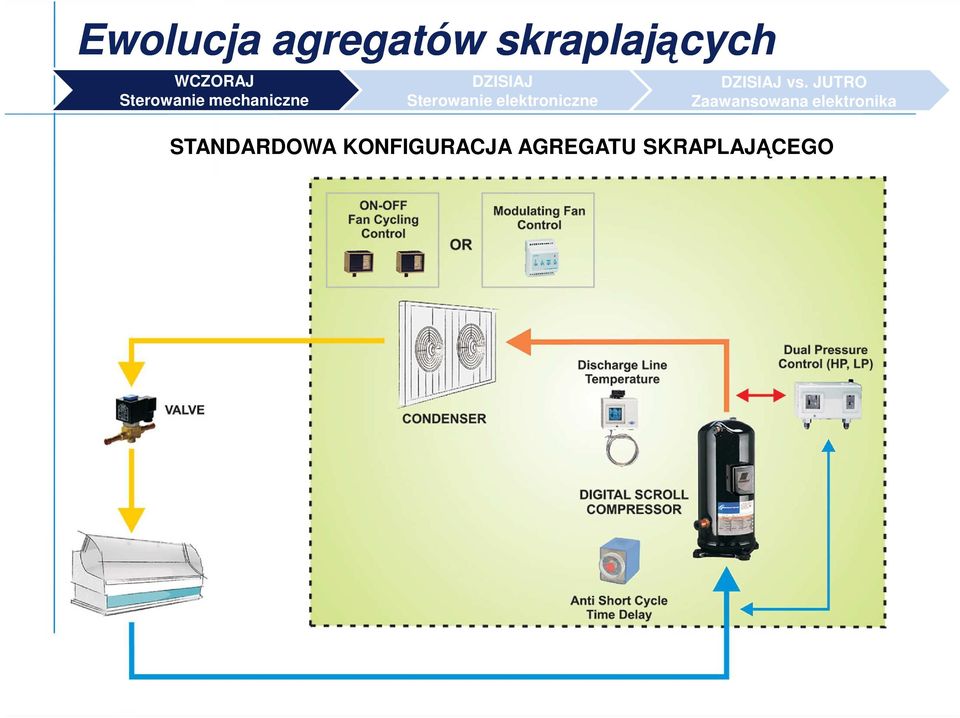

3 Ewolucja agregatów skraplających WCZORAJ Sterowanie mechaniczne DZISIAJ Sterowanie elektroniczne DZISIAJ vs. JUTRO Zaawansowana elektronika STANDARDOWA KONFIGURACJA AGREGATU SKRAPLAJĄCEGO

4 Ewolucja agregatów skraplających WCZORAJ Sterowanie mechaniczne DZISIAJ Sterowanie elektroniczne DZISIAJ vs. JUTRO Zaawansowana elektronika STANDARDOWA KONFIGURACJA AGREGATU SKRAPLAJĄCEGO

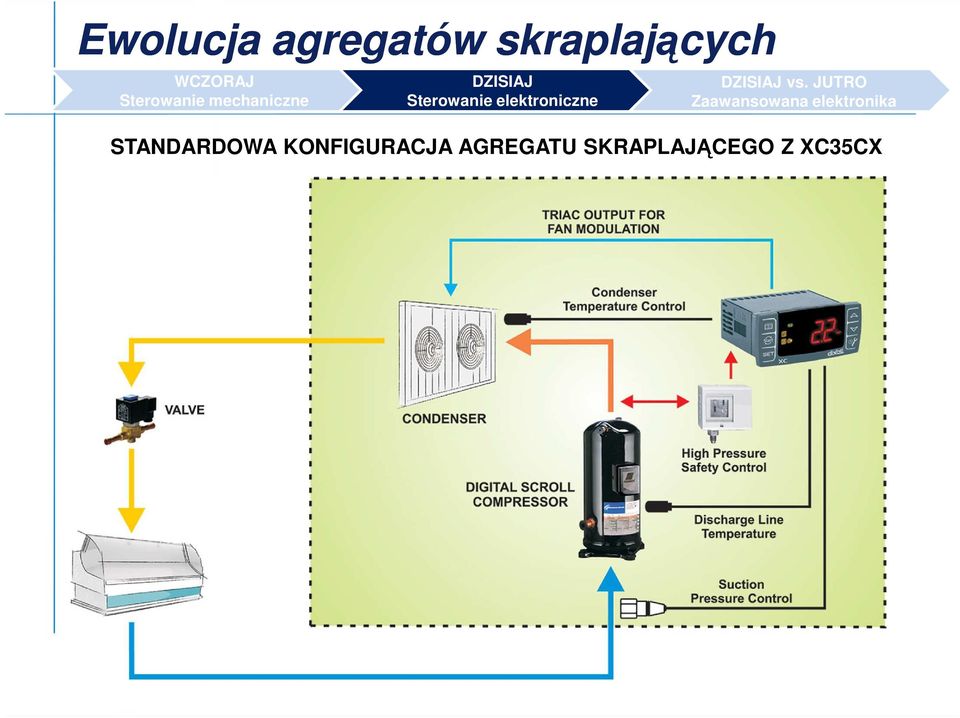

5 Ewolucja agregatów skraplających WCZORAJ Sterowanie mechaniczne DZISIAJ Sterowanie elektroniczne DZISIAJ vs. JUTRO Zaawansowana elektronika STANDARDOWA KONFIGURACJA AGREGATU SKRAPLAJĄCEGO Z XC35CX

6 Ewolucja agregatów skraplających WCZORAJ Sterowanie mechaniczne DZISIAJ Sterowanie elektroniczne DZISIAJ vs JUTRO Zaawansowana elektronika STANDARDOWA KONFIGURACJA AGREGATU SKRAPLAJĄCEGO Z XC35CX

7 Główne zastosowania

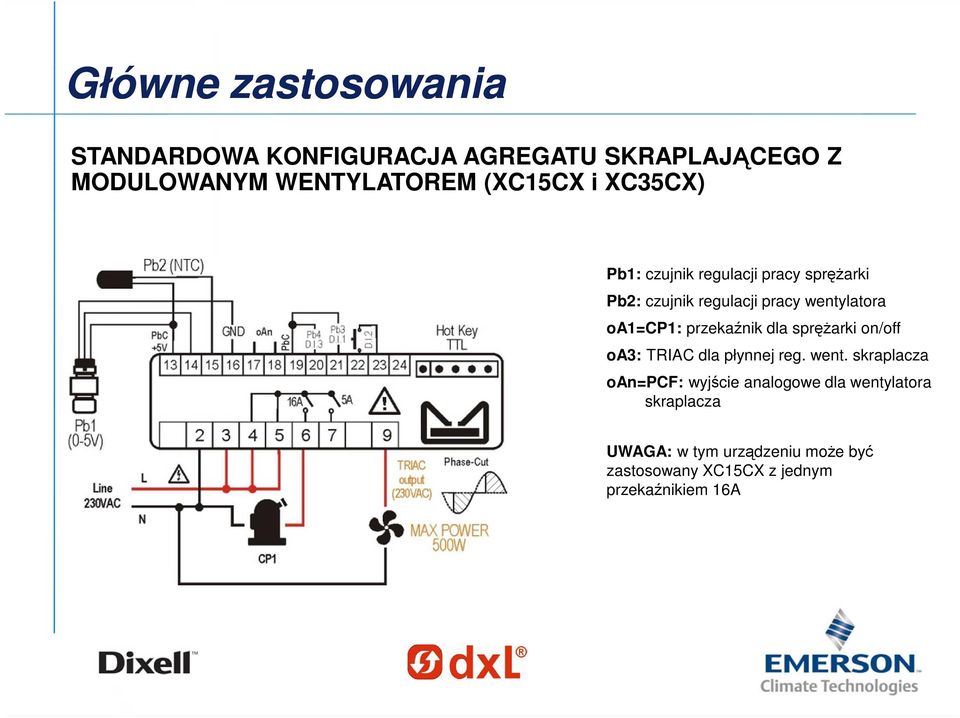

8 Główne zastosowania STANDARDOWA KONFIGURACJA AGREGATU SKRAPLAJĄCEGO Z MODULOWANYM WENTYLATOREM (XC15CX i XC35CX) Pb1: czujnik regulacji pracy sprężarki Pb2: czujnik regulacji pracy wentylatora oa1=cp1: przekaźnik dla sprężarki on/off oa3: TRIAC dla płynnej reg. went. skraplacza oan=pcf: wyjście analogowe dla wentylatora skraplacza UWAGA: w tym urządzeniu może być zastosowany XC15CX z jednym przekaźnikiem 16A

9 Główne zastosowania AGREGAT Z DWOMA SPRĘŻARKAMI (DIGITAL SCROLL i ON/OFF) W UKŁADZIE TANDEM (XC35CX) Pb1: czujnik regulacji pracy sprężarki Pb2: czujnik regulacji pracy wentylatora oa1: przekaźnik dla sprężarki Digital Scroll oa2=cp2: przekaźnik dla sprężarki on/off oa3: cewka zaworu sprężarki Digital Scroll oan=ecf: sygnał analogowy sterowania wentylatorem skraplacza

10 Główne zastosowania AGREGAT ZE SPRĘŻARKAMI W UKŁADZIE TANDEM I STEROWANIEM INWERTEROWYM (XC35CX) Pb1: czujnik regulacji pracy sprężarek Pb2: czujnik regulacji pracy wentylatorów oa1=inv: przekaźnik dla sprężarki inwerterowej oa2=cp2: przekaźnik dla sprężarki on/off oa3: TRIAC dla płynnej reg. wentylat. skraplacza oan=pcf: sygnał analogowy do sterowania wentylatorem skraplacza oan=inv: sygnał analogowy dla sterowania sprężarką inwerterową

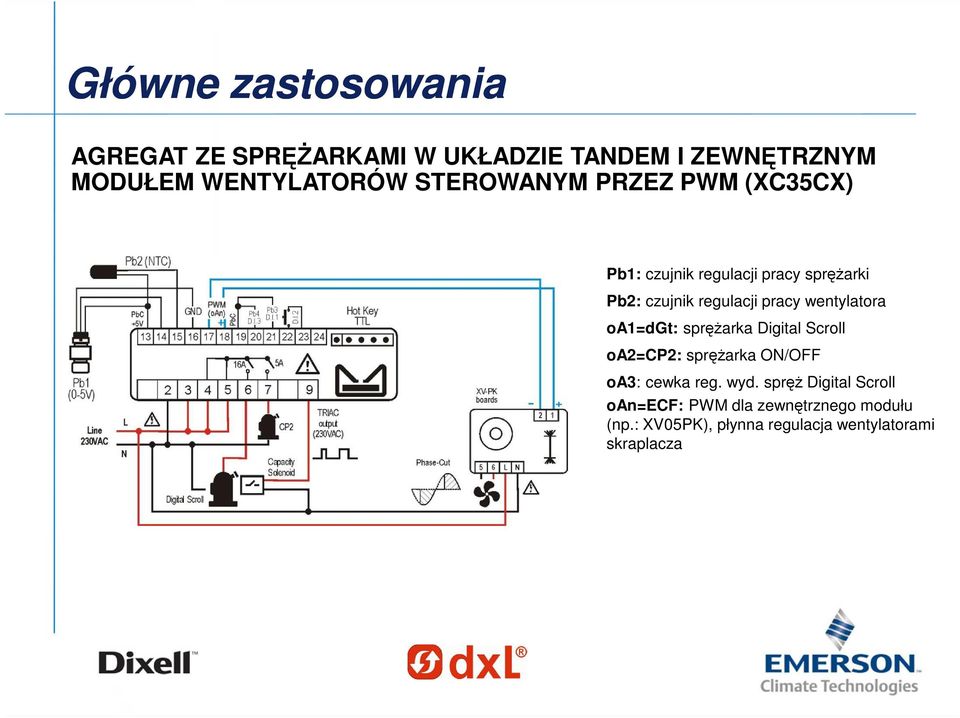

11 Główne zastosowania AGREGAT ZE SPRĘŻARKAMI W UKŁADZIE TANDEM I ZEWNĘTRZNYM MODUŁEM WENTYLATORÓW STEROWANYM PRZEZ PWM (XC35CX) Pb1: czujnik regulacji pracy sprężarki Pb2: czujnik regulacji pracy wentylatora oa1=dgt: sprężarka Digital Scroll oa2=cp2: sprężarka ON/OFF oa3: cewka reg. wyd. spręż Digital Scroll oan=ecf: PWM dla zewnętrznego modułu (np.: XV05PK), płynna regulacja wentylatorami skraplacza

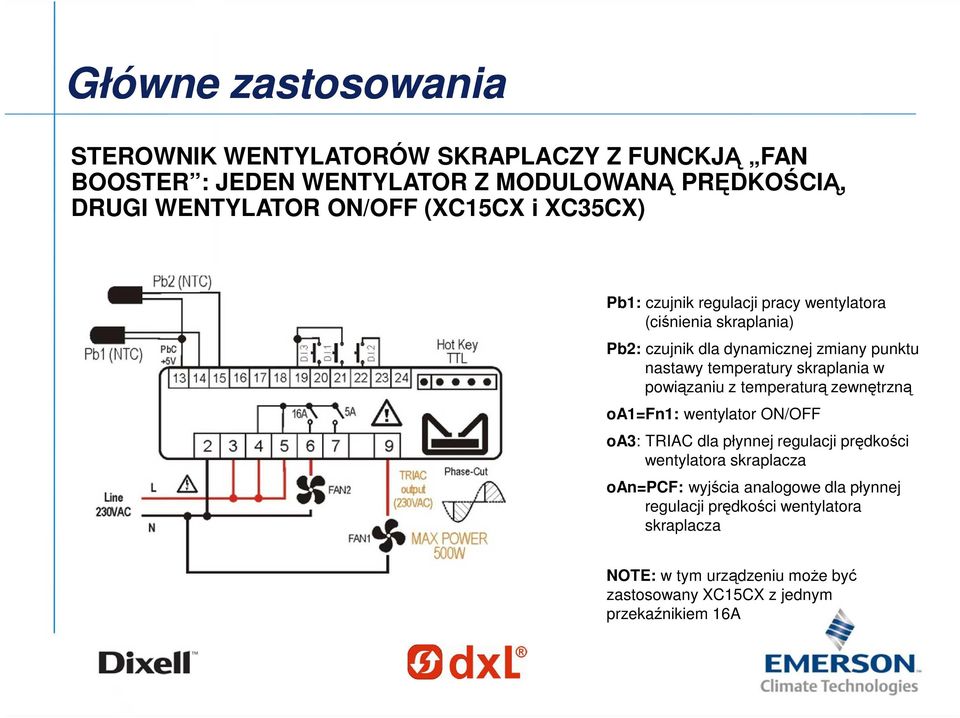

12 Główne zastosowania STEROWNIK WENTYLATORÓW SKRAPLACZY Z FUNCKJĄ FAN BOOSTER : JEDEN WENTYLATOR Z MODULOWANĄ PRĘDKOŚCIĄ, DRUGI WENTYLATOR ON/OFF (XC15CX i XC35CX) Pb1: czujnik regulacji pracy wentylatora (ciśnienia skraplania) Pb2: czujnik dla dynamicznej zmiany punktu nastawy temperatury skraplania w powiązaniu z temperaturą zewnętrzną oa1=fn1: wentylator ON/OFF oa3: TRIAC dla płynnej regulacji prędkości wentylatora skraplacza oan=pcf: wyjścia analogowe dla płynnej regulacji prędkości wentylatora skraplacza NOTE: w tym urządzeniu może być zastosowany XC15CX z jednym przekaźnikiem 16A

13 Typ wentylatora WYBÓR STEROWANIA WENTYLATORA ZALEŻY OD TYPU UŻYTYCH SPRĘŻAREK Sprężarka typu ON/OFF Wentylator typu ON/OFF Zarządzanie wentylatorem przez TRIAC Zarządzanie wentylatorem elektronicznym przez sygnał 0 10V Zarządzanie wentylatorem przez sygnał PWM + zewnętrzny moduł XV Sprężarka DIGITAL Wentylator typu ON/OFF Zarządzanie wentylatorem EC (elektronicznie komutowanym) przez sygnał 0 10V Zarządzanie wentylatorem przez sygnał PWM + zewnętrzny moduł XV Sprężarka inwerterowa Wentylator typu ON/OFF Zarządzanie wentylatorem przez TRIAC * Wyjście TRIAC do modulacji prędkości obrotowej wentylatora (moc maks. 500W, prąd maks. 2.2A, 230V) **PWM lub 0 10V (w zależności od kodu zamówienia) **Seria XV, do zarządzania wentylatorem poprzez sygnał PWM

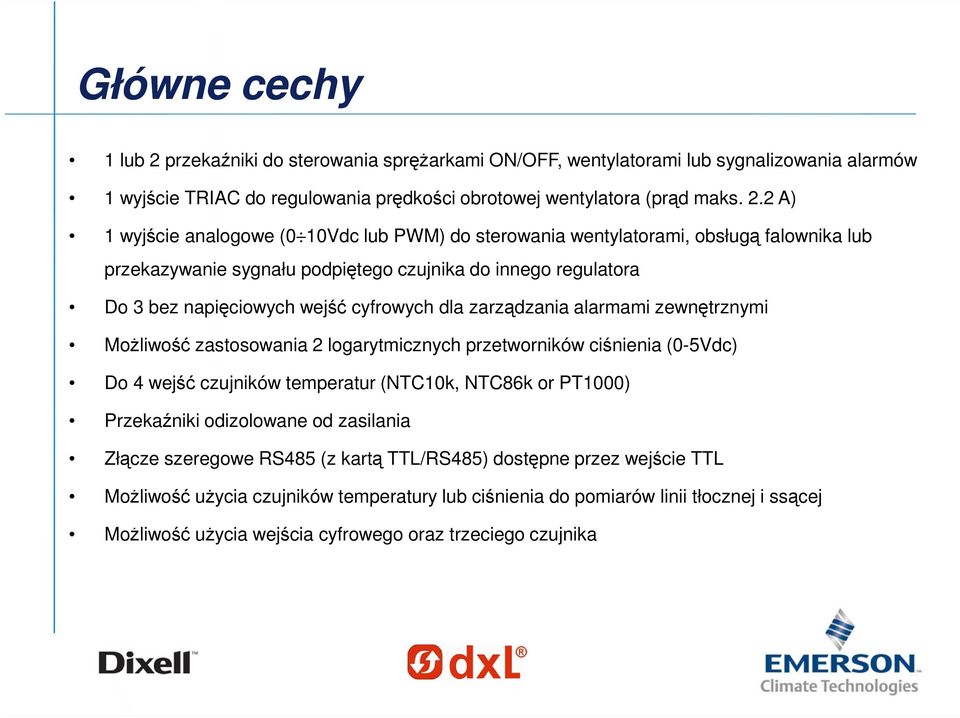

14 Główne cechy 1 lub 2 przekaźniki do sterowania sprężarkami ON/OFF, wentylatorami lub sygnalizowania alarmów 1 wyjście TRIAC do regulowania prędkości obrotowej wentylatora (prąd maks. 2.2 A) 1 wyjście analogowe (0 10Vdc lub PWM) do sterowania wentylatorami, obsługą falownika lub przekazywanie sygnału podpiętego czujnika do innego regulatora Do 3 bez napięciowych wejść cyfrowych dla zarządzania alarmami zewnętrznymi Możliwość zastosowania 2 logarytmicznych przetworników ciśnienia (0-5Vdc) Do 4 wejść czujników temperatur (NTC10k, NTC86k or PT1000) Przekaźniki odizolowane od zasilania Złącze szeregowe RS485 (z kartą TTL/RS485) dostępne przez wejście TTL Możliwość użycia czujników temperatury lub ciśnienia do pomiarów linii tłocznej i ssącej Możliwość użycia wejścia cyfrowego oraz trzeciego czujnika

15 Zalety i korzyści Bezpośrednie zarządzanie wentylatorami EC Optymalizacja zużycia energii dzięki przystosowywaniu wydajności sprężarki do wymagań Zaawansowane funkcje oszczędności energii dzięki optymalizacji pracy sprężarki oraz wentylatorów Monitorowanie pracy agregatu w czasie rzeczywistym Wstępnie skonfigurowane szablony nastaw do szybkiego zastosowania w każdym urządzeniu Funkcje diagnostyczne pozwalające na szybszy i łatwiejszy serwis urządzenia Większa żywotność układu dzięki funkcjom zabezpieczającym

16 Konfiguracja Sterowniki XC15-35CX pozwalają na użycie 1 z 10 wstępnie skonfigurowanych konfiguracji, umożliwiając szybkie załadowanie nastaw dedykowanych do agregatów różnego typu. KOD C1 C2 C3 C4 C5 C6 KONFIGURACJA 1 sprężarka DIGITAL (scroll) 1 wentylator EC lub ON/OFF Temperatura w C, ciśnienie w bar 1 sprężarka DIGITAL (scroll) 1 wentylator EC lub ON/OFF Temperatura w F, ciśnienie w PSI 1 sprężarka inwerterowa 1 wentylator ON/OFF Temperatura w C, ciśnienie w bar 1 sprężarka inwerterowa 1 wentylator ON/OFF Temperatura w F, ciśnienie w PSI 1 sprężarka ON/OFF 1 wentylator ON/OFF lub modulowany Temperatura w C, ciśnienie w bar 1 sprężarka ON/OFF 1 wentylator ON/OFF lub modulowany Temperatura w F, ciśnienie w PSI oa1 i oa3: na stałe oa2 lub oan: konfigurowalny oa1 i oa3: na stałe oa1, oa2 i oa3: konfigurowalny oan: na stałe oa1, oa2, oa3: konfigurowalny oan: na stałe oa1, oa2, oa3: konfigurowalny oa1: na stałe oa2, oa3, oan: konfigurowalny oa1: na stałe oa2, oa3, oan: konfigurowalny

17 Konfiguracja Sterowniki XC15-35CX pozwalają na użycie 1 z 10 wstępnie skonfigurowanych konfiguracji, umożliwiając szybkie załadowanie nastaw dedykowanych do agregatów różnego typu. KOD C7 C8 C9 C10 KONFIGURACJA 2 sprężarki ON/OFF 1 wentylator modulowany Temperatura w C, ciśnienie w bar 2 sprężarki ON/OFF 1 wentylator modulowany Temperatura w F, ciśnienie w PSI Tandem (sprężarka DIGITAL SCROLL + sprężarka ON/OFF) 1 wentylator EC Temperatura w C, ciśnienie w bar Tandem (sprężarka DIGITAL SCROLL + sprężarka ON/OFF) 1 wentylator EC Temperatura w F, ciśnienie w PSI oa1 i oa2: na stałe oa3 i oan: konfigurowalny oa1 i oa2: na stałe oa3 i oan: konfigurowalny Wszystkie oax: na stałe Wszystkie oax: na stałe

18 Funkcje specjalne STEROWANIE SKRAPLACZEM Z MODULACJĄ PRĘDKOŚCI OBROTOWEJ WENTYLATORA Sterownik XC35CX z ustawioną funkcją Fan Booster pozwala na regulację skraplania w sposób płynny wentylatorem (FAN1) oraz wentylatorem ON/OFF (FAN2), który jest włączany w momencie większego zapotrzebowania. Ponadto, funkcja Dynamic Set Point pozwala na automatyczne dostosowanie punktu nastawy skraplania w powiązaniu z temperaturą zewnętrzną.

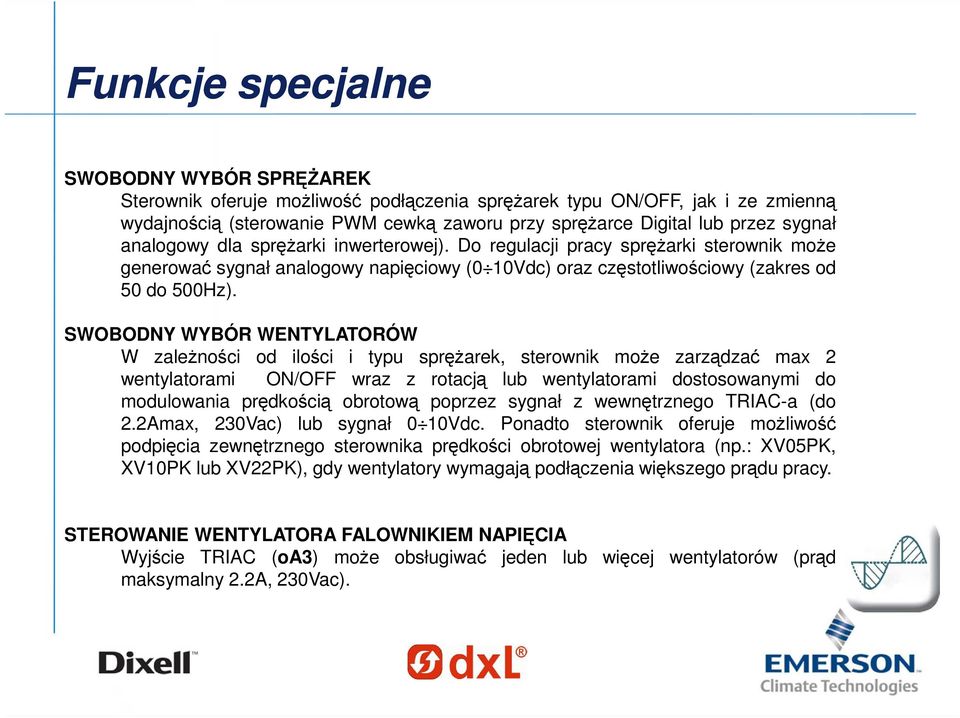

19 Funkcje specjalne SWOBODNY WYBÓR SPRĘŻAREK Sterownik oferuje możliwość podłączenia sprężarek typu ON/OFF, jak i ze zmienną wydajnością (sterowanie PWM cewką zaworu przy sprężarce Digital lub przez sygnał analogowy dla sprężarki inwerterowej). Do regulacji pracy sprężarki sterownik może generować sygnał analogowy napięciowy (0 10Vdc) oraz częstotliwościowy (zakres od 50 do 500Hz). SWOBODNY WYBÓR WENTYLATORÓW W zależności od ilości i typu sprężarek, sterownik może zarządzać max 2 wentylatorami ON/OFF wraz z rotacją lub wentylatorami dostosowanymi do modulowania prędkością obrotową poprzez sygnał z wewnętrznego TRIAC-a (do 2.2Amax, 230Vac) lub sygnał 0 10Vdc. Ponadto sterownik oferuje możliwość podpięcia zewnętrznego sterownika prędkości obrotowej wentylatora (np.: XV05PK, XV10PK lub XV22PK), gdy wentylatory wymagają podłączenia większego prądu pracy. STEROWANIE WENTYLATORA FALOWNIKIEM NAPIĘCIA Wyjście TRIAC (oa3) może obsługiwać jeden lub więcej wentylatorów (prąd maksymalny 2.2A, 230Vac).

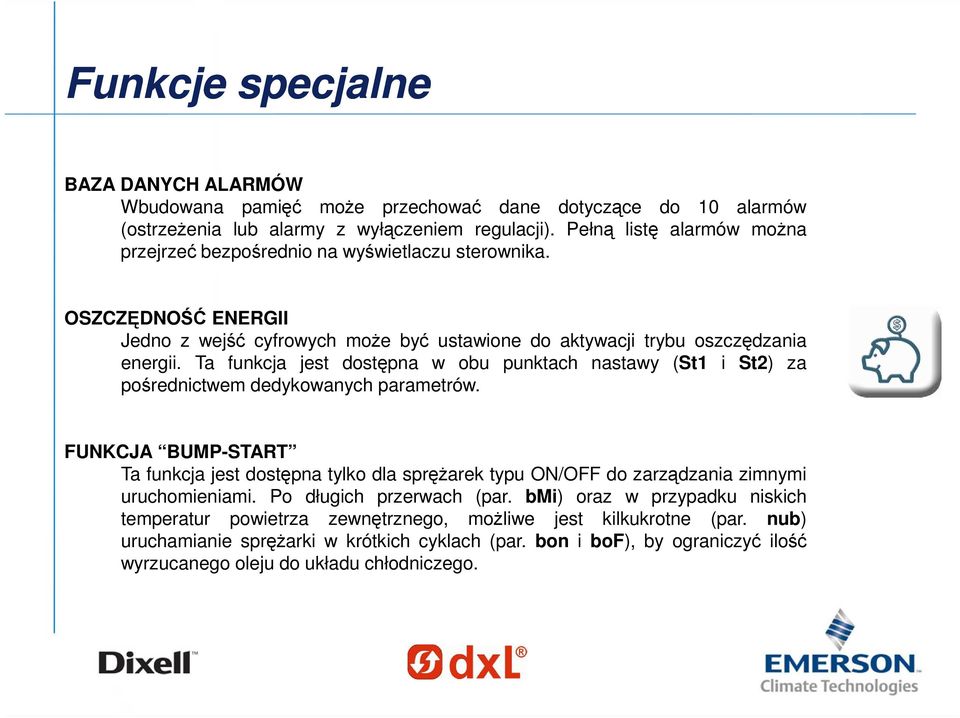

20 Funkcje specjalne BAZA DANYCH ALARMÓW Wbudowana pamięć może przechować dane dotyczące do 10 alarmów (ostrzeżenia lub alarmy z wyłączeniem regulacji). Pełną listę alarmów można przejrzeć bezpośrednio na wyświetlaczu sterownika. OSZCZĘDNOŚĆ ENERGII Jedno z wejść cyfrowych może być ustawione do aktywacji trybu oszczędzania energii. Ta funkcja jest dostępna w obu punktach nastawy (St1 i St2) za pośrednictwem dedykowanych parametrów. FUNKCJA BUMP-START Ta funkcja jest dostępna tylko dla sprężarek typu ON/OFF do zarządzania zimnymi uruchomieniami. Po długich przerwach (par. bmi) oraz w przypadku niskich temperatur powietrza zewnętrznego, możliwe jest kilkukrotne (par. nub) uruchamianie sprężarki w krótkich cyklach (par. bon i bof), by ograniczyć ilość wyrzucanego oleju do układu chłodniczego.

21 Funkcje specjalne TRYB CICHEJ PRACY Aktywowanie funkcji pozwala na ograniczenie hałasu poprzez obniżenie maksymalnej prędkości wentylatorów. Funkcja może być uruchamiana przez wejście cyfrowe (inx=sil) lub według skonfigurowanych odstępach czasu (dni wolne lub robocze) dla modeli z zegarem czasu rzeczywistego. CZUJNIKI REGULACJI Istnieje możliwość użycia logarytmicznych przetworników ciśnienia (0 5Vdc) lub czujników temperatury NTC10k, NTC86k, PT1000 (w zależności od hardware-u). Używając czujników PT1000, możliwe jest zwiększenie zakresu pomiaru temperatury od -100 C do +200 C. Rozszerzony zakres pozwala na pomiar temperatury linii tłocznej lub temperatury głowicy sprężarki. KOMPATYBILNOŚĆ Z CZYNNIKAMI R290 I R600a XC15/35CX posiadają przekaźniki zgodne z wymogami ATEX oraz były testowane zgodnie z normą EN Możliwe jest ich użycie w instalacjach z czynnikiem R290 (Propan) oraz R600a (Izobutan).

22 Funkcje specjalne INFO MENU Zmienna P1 P2 P3 P4 tdg Opis Wartość czujnika Pb1 (linia ssąca) Wartość czujnika Pb2 (linia tłoczna) Wartość czujnika Pb3 Wartość czujnika Pb4 Długość cyklu dla sprężarek Digital PEr Aktywacja wyjścia TRIAC (%) Aou Wartość wyjścia analogowego (%) rel Wersja oprogramowania FdY FMn FYr Data wydania oprogramowania (dni) Data wydania oprogramowania (miesiące) Data wydania oprogramowania (lata) KONTROLA TEMPERATURY LINII TŁOCZNEJ Ta funkcja, stosowna tylko dla sprężarek o zmiennej wydajności (sterowanie cyfrowe lub przez falownik), pozwala na kontrolowanie temperatury linii tłocznej.

23 Funkcje specjalne MENU SERWISOWE Zmienna n1h n1l n2h n2l o1h o1l o2h o2l dpx dix rst rsc FdY FMn FYr rel Ptb Opis Liczba aktywacji wyjścia oa1 Liczba aktywacji wyjścia oa1 Liczba aktywacji wyjścia oa2 Liczba aktywacji wyjścia oa2 Liczba przepracowanych godzin wyjścia oa1 Liczba przepracowanych godzin wyjścia oa1 Liczba przepracowanych godzin wyjścia oa2 Liczba przepracowanych godzin wyjścia oa2 Wartość rzeczywista czujnika Px Stan wejścia cyfrowego x Automatyczne rozpoczęcie regulacji i zakończenie alarmu Włączony licznik rozpoczęć regulacji Data wydania oprogramowania (dni) Data wydania oprogramowania (miesiące) Data wydania oprogramowania (lata) Wersja oprogramowania Progresywny numer mapy parametrów

24 Funkcje specjalne LINIA KOMUNIKACYJNA Dzięki konwerterowi TTL-RS485 (XJ485CX), sterownik może być podłączony do systemu monitoringu (np.: XWEB ). W ten sposób dane na temat funkcjonowania agregatu dostępne są zdalnie. SYGNAŁ ANALOGOWY Z CZUJNIKA CIŚNIENIA DLA INNEGO STEROWNIKA Wyjście analogowe oan może przekazywać sygnał z podpiętego czujnika do innego regulatora (parametr oan=prp). Dzięki temu można uniknąć konieczności montażu dodatkowego czujnika na instalacji.

25 Funkcje specjalne FUNKCJA DYNAMICZNEGO PUNKTU NASTAWY DYNAMIC SET POINT Funkcja DYNAMIC SET POINT (par. dss) zmienia zakres regulacji (par. dsb) w zależności od temperatury zewnętrznej. Punkt nastawy regulacji (St2) zostanie zwiększony proporcjonalnie (par. dsd) do temperatury zewnętrznej. FUNKCJA ANTI-RESONANCE W przypadku sprężarek inwerterowych możliwe jest włączenie pomijania do 3 pasm częstotliwości (niedozwolone odstępy czasu działania sprężarki), aby uniknąć rezonansowych warunków pracy.

26 Przegląd DANE TECHNICZNE Cechy XC15CX XC35CX Wyświetlacz Wymiary Zasilanie Wejścia czujników Wejścia cyfrowe Wyjścia Wyjścia szeregowe Wyjścia analogowe Hot-Key / Prog-Tool Kit Brzęczyk Zegar czasu rzeczywistego Wyjście 1: konfigurowalny przekaźnik 16A Wyjście 3: Triac 2,2A@230Vac 3 cyfry, czerwony, LED, 14.2 mm wysokości 32x74mm; głębokość 60mm 24Vac 110, 230Vac Do 2 x 0 5V Do 2 x PT1000 Do 4 x NTC10k lub NTC86k 3 x beznapięciowe TTL PWM lub 0 10Vdc Wbudowany Opcjonalnie Opcjonalnie Wyjście 1: konfigurowalny przekaźnik 16A Wyjście 2: konfigurowalny przekaźnik 5A Wyjście 3: Triac 2,2A@230Vac

27 Przegląd SCHEMAT ELEKTRYCZNY Zasilanie 24Vac, 50/60Hz Pb1, Pb2: przetworniki logarytmiczne lub czujniki NTC10k Pb3, Pb4: czujnik temperatury NTC10k, NTC86k lub PT1000 (w zależności od modelu) oa1: konfigurowalny przekaźnik 16A oa2: konfigurowalny przekaźnik 5A (Niedostępne dla modelu XC15CX) oa3: wyjście TRIAC wewnętrznie połączone z linią zasilania ( A1, 24VAC) UWAGA: wyjścia oa1 i oa2 mogą bezpośrednio sterować wysokonapięciowymi obciążeniami

28 Przegląd SCHEMAT ELEKTRYCZNY Zasilanie 110, 230Vac, 50/60Hz Pb1, Pb2: przetworniki logarytmiczne lub czujniki NTC10k Pb3, Pb4: czujnik temperatury NTC10k, NTC86k lub PT1000 (w zależności od modelu) oa1: konfigurowalny przekaźnik 16A oa2: konfigurowalny przekaźnik 5A (Niedostępne dla modelu XC15CX) oa3: wyjście TRIAC wewnętrznie połączone z linią zasilania ( L )

29 Przegląd WYMIARY Format 32x74 Montaż panelowy

30 Przegląd AKCESORIA HOT-KEY Klucz do szybkiego i łatwego downloadu (z HOT-KEY do sterownika) lub uploadu (z sterownika do HOT-KEY) mapy parametrów sterownika XJ485CX Konwerter TTL-RS485 PPR15 Logarytmiczny przetwornik ciśnienia, 2.0m, 0 15 bar PPR30 Logarytmiczny przetwornik ciśnienia, 2.0m, 0 30 bar PP101 Logarytmiczny przetwornik ciśnienia PP102 Logarytmiczny przetwornik ciśnienia PP103 Logarytmiczny przetwornik ciśnienia

31 XC15/35CX zaawansowany sterownik Dixell do agregatów skraplających z dwoma sprężarkami DXL Sp. z o.o. ul. Rybnicka Żory biuro@dixellpolska.pl Autoryzowany partner i bezpośredni importer sterowników Dixell
