1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (n)61979 (13) Y1 (51) Int.CI. A61F 5/00 ( ) A61F 5/05 ( ) (54) Stabilizator stawu skokowego i/lub łokciowego (23) Pierwszeństwo z wystawy: ,PL,Targi REHABILITACJA (73) Uprawniony z prawa ochronnego: PANI TERESA MEDICA Sp. z o.o., Gutowo Małe, PL (43) Zgłoszenie ogłoszono: BUP 10/04 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/06 (72) Twórca(y) wzoru użytkowego: Anna Sobkowiak, Gutowo Małe, PL

2 Stabilizator stawu skokowego i/ lub łokciowego Przedmiotem wzoru użytkowego jest stabilizator stawu skokowego i/ lub łokciowego przeznaczony zwłaszcza do unieruchamia oraz stabilizacji stawu skokowego lub łokciowego, ograniczając zbędne ruchy. Znane są różnego rodzaju opaski zakładane na staw skokowy lub łokciowy w postaci elastycznych opasek zapinanych na rzepy, lub elastycznych wciąganych osłon. Znane rozwiązania stabilizują kostkę przed skręceniem. Znane opaski lub osłony stosowane są także w celu łagodzenia bólu lub obrzęków stawu. Stabilizator stawu skokowego i/ lub łokciowego według wzoru posiada profilowany lekko wypukły kształt zbliżony do kształtu prostokąta z otworem umieszczonym centralnie i podcięciami umieszczonymi na przeciwległych bokach oraz krótkimi odcinkami taśmy samoszczepnej zamocowanej przy jednej krawędzi obok podcięcia oraz krótkimi odcinkami taśmy zamocowanymi po przeciwnej stronie, obok podcięcia, na powierzchni stabilizatora oraz posiada długie taśmy samoszczepne umieszczone na powierzchni stabilizatora, na tej samej wysokości co krótkie taśmy, obok nich, przy czym długie taśmy posiadają z jednej strony sztywne szlufki. Stabilizator według wzoru posiada zapięcie w postaci krótkich taśm zamocowanych przy jednej krawędzi obok podcięcia. Rozwiązanie według wzoru posiada profilowany brzeg z podcięciem umożliwiającym łatwe osłonięcie okolic stopy lub łokcia. Otwór umieszczony centralnie na powierzchni ortezy pozwala na umieszczenie fragmentu kończyny górnej lub dolnej bez osłaniania. Podcięcia umieszczone na równoległych brzegach umożliwiają łatwe zagięcie powierzchni ortezy, jednocześnie osłaniając okolice np. kostki, dopasowując się do kształtu nogi lub łokcia. Rozwiązanie według wzoru osłania i usztywnia staw, umożliwiając jednocześnie jego zginanie.

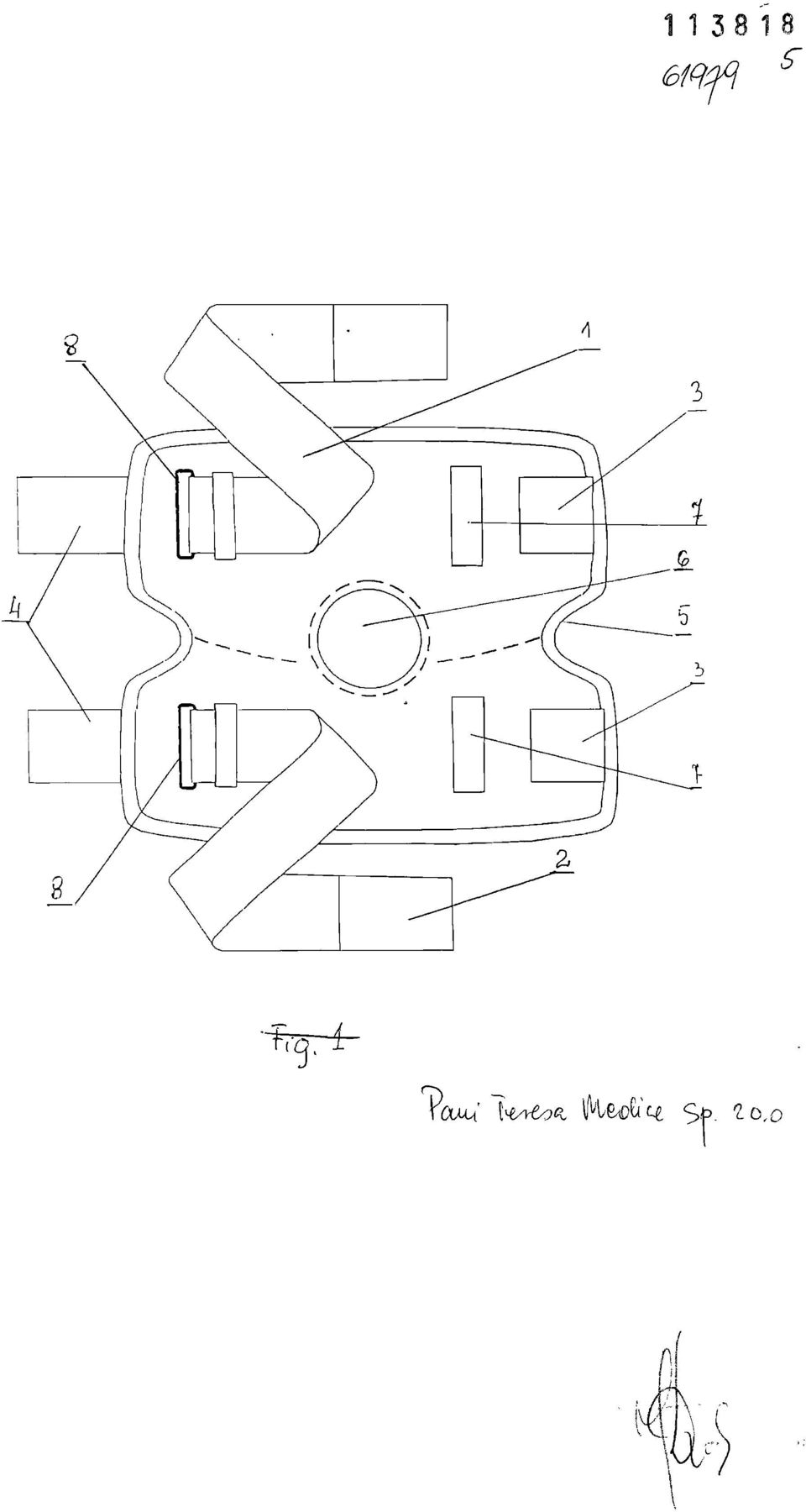

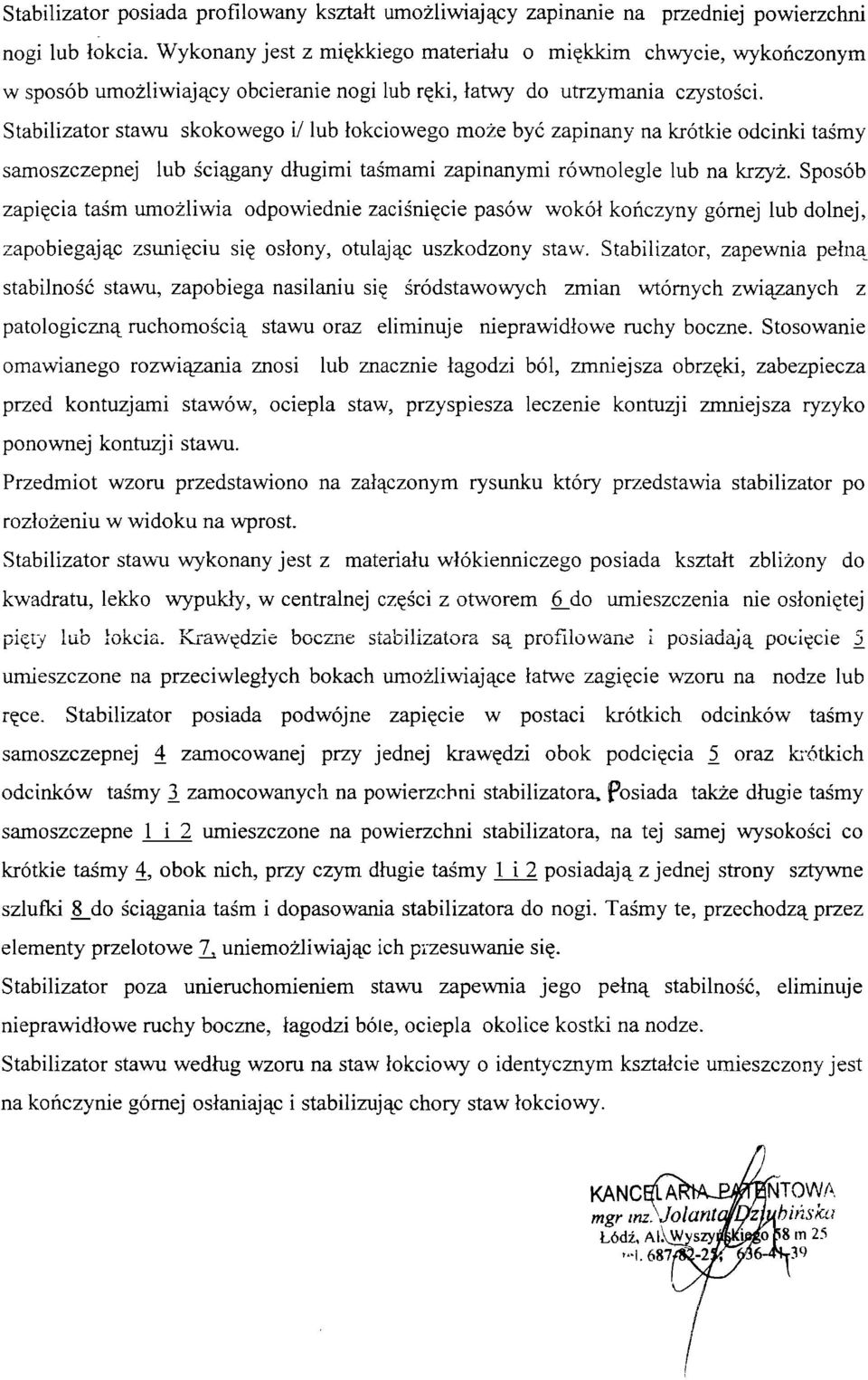

3 Stabilizator posiada profilowany kształt umożliwiający zapinanie na przedniej powierzchni nogi lub łokcia. Wykonany jest z miękkiego materiału o miękkim chwycie, wykończonym w sposób umożliwiający obcieranie nogi lub ręki, łatwy do utrzymania czystości. Stabilizator stawu skokowego i/ lub łokciowego może być zapinany na krótkie odcinki taśmy samoszczepnej lub ściągany długimi taśmami zapinanymi równolegle lub na krzyż. Sposób zapięcia taśm umożliwia odpowiednie zaciśnięcie pasów wokół kończyny górnej lub dolnej, zapobiegając zsunięciu się osłony, otulając uszkodzony staw. Stabilizator, zapewnia pełną stabilność stawu, zapobiega nasilaniu się śródstawowych zmian wtórnych związanych z patologiczną ruchomością stawu oraz eliminuje nieprawidłowe ruchy boczne. Stosowanie omawianego rozwiązania znosi lub znacznie łagodzi ból, zmniejsza obrzęki, zabezpiecza przed kontuzjami stawów, ociepla staw, przyspiesza leczenie kontuzji zmniejsza ryzyko ponownej kontuzji stawu. Przedmiot wzoru przedstawiono na załączonym rysunku który przedstawia stabilizator po rozłożeniu w widoku na wprost. Stabilizator stawu wykonany jest z materiału włókienniczego posiada kształt zbliżony do kwadratu, lekko wypukły, w centralnej części z otworem 6_do umieszczenia nie osłoniętej pięty lub łokcia. Krawędzie boczne stabilizatora są profilowane i posiadają pocięcie 5 umieszczone na przeciwległych bokach umożliwiające łatwe zagięcie wzoru na nodze lub ręce. Stabilizator posiada podwójne zapięcie w postaci krótkich odcinków taśmy samoszczepnej 4 zamocowanej przy jednej krawędzi obok podcięcia 5 oraz krótkich odcinków taśmy 3. zamocowanych na powierzchni stabilizatora, Posiada także długie taśmy samoszczepne 1 i 2 umieszczone na powierzchni stabilizatora, na tej samej wysokości co krótkie taśmy 4, obok nich, przy czym długie taśmy 1 i 2 posiadają z jednej strony sztywne szlufki 8_do ściągania taśm i dopasowania stabilizatora do nogi. Taśmy te, przechodzą przez elementy przelotowe 7, uniemożliwiając ich przesuwanie się. Stabilizator poza unieruchomieniem stawu zapewnia jego pełną stabilność, eliminuje nieprawidłowe ruchy boczne, łagodzi bóle, ociepla okolice kostki na nodze. Stabilizator stawu według wzoru na staw łokciowy o identycznym kształcie umieszczony jest na kończynie górnej osłaniając i stabilizując chory staw łokciowy. KANCffl. ARtA^EfraNTOWA mgr iri^jolantcłuzj^ińshi Łódź, Al^szyj4^egop8 m 25 H. 687f^-2iT536-4V^

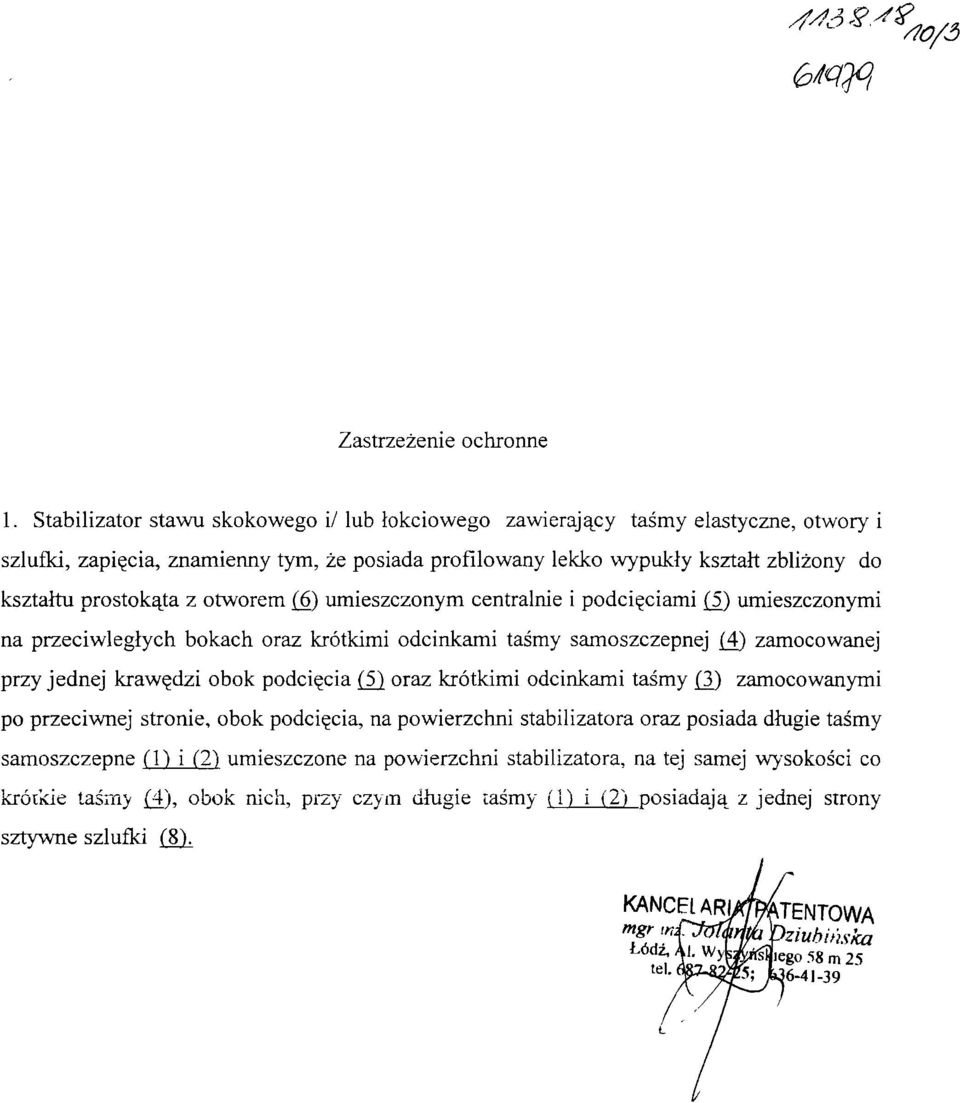

4 6MW Zastrzeżenie ochronne 1. Stabilizator stawu skokowego i/ lub łokciowego zawierający taśmy elastyczne, otwory i szlufki, zapięcia, znamienny tym, że posiada profilowany lekko wypukły kształt zbliżony do kształtu prostokąta z otworem (6) umieszczonym centralnie i podcięciami (5) umieszczonymi na przeciwległych bokach oraz krótkimi odcinkami taśmy samoszczepnej (4) zamocowanej przy jednej krawędzi obok podcięcia (5) oraz krótkimi odcinkami taśmy (3) zamocowanymi po przeciwnej stronie, obok podcięcia, na powierzchni stabilizatora oraz posiada długie taśmy samoszczepne (1) i (2) umieszczone na powierzchni stabilizatora, na tej samej wysokości co krótkie taśmy (4), obok nich, przy czym długie taśmy (1) i (2) posiadają z jednej strony sztywne szlufki (8). KANCEURI^TENTOWA Łódź, \l, Wyy^egc, 58 m
