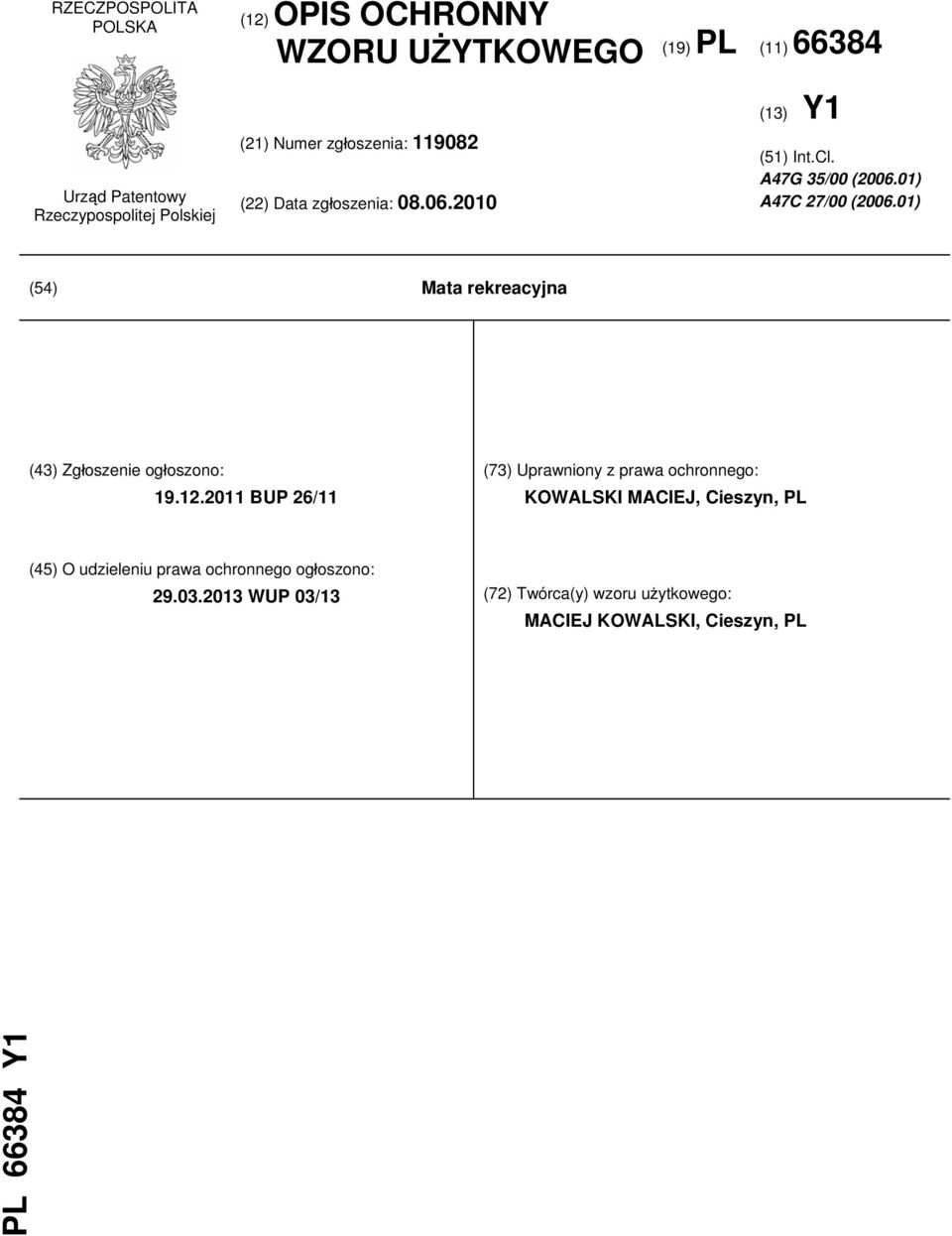

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. A47G 35/00 ( ) A47C 27/00 ( ) (54) Mata rekreacyjna (43) Zgłoszenie ogłoszono: BUP 26/11 (73) Uprawniony z prawa ochronnego: KOWALSKI MACIEJ, Cieszyn, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 03/13 (72) Twórca(y) wzoru użytkowego: MACIEJ KOWALSKI, Cieszyn, PL PL Y1

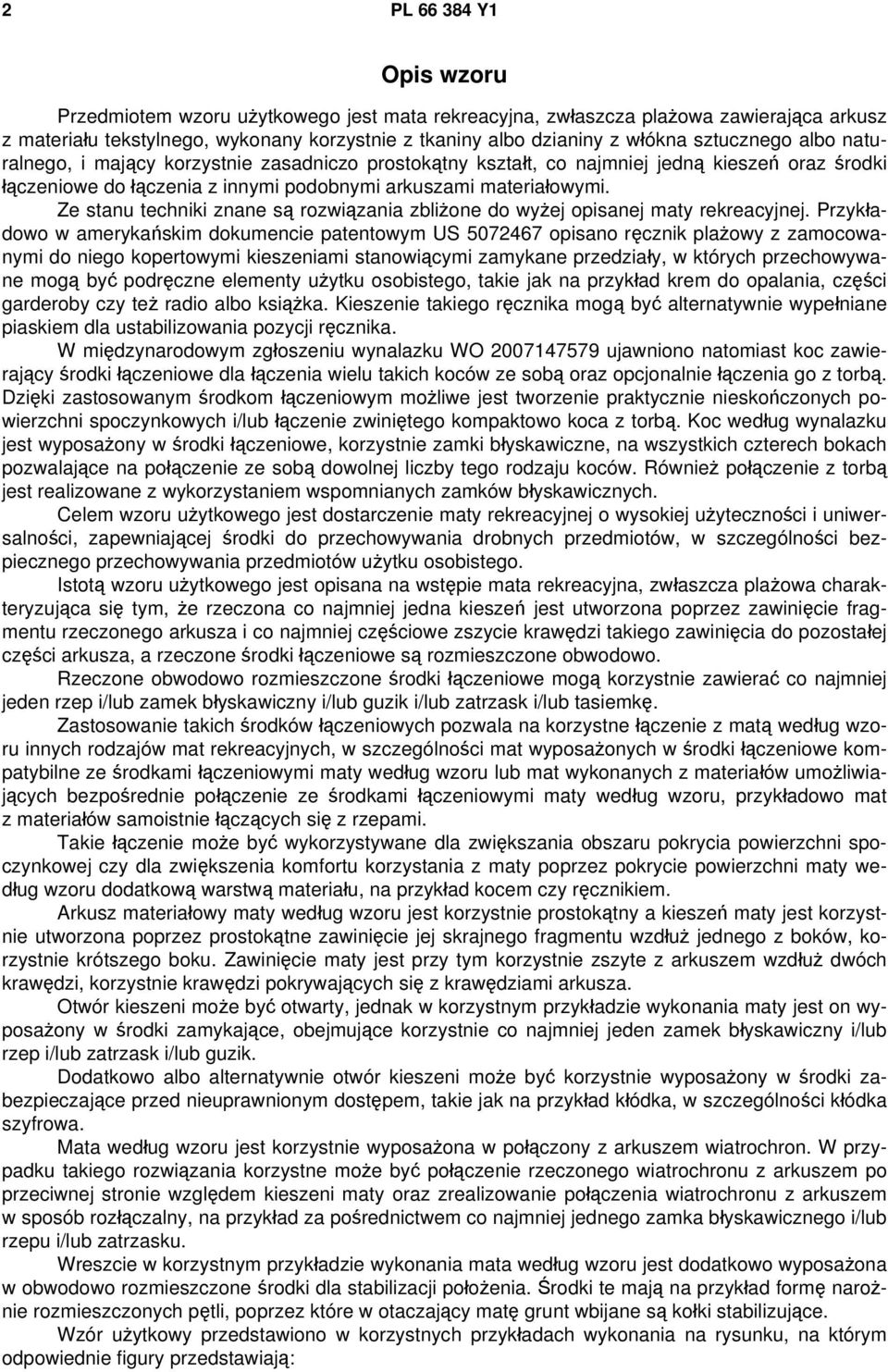

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest mata rekreacyjna, zwłaszcza plażowa zawierająca arkusz z materiału tekstylnego, wykonany korzystnie z tkaniny albo dzianiny z włókna sztucznego albo naturalnego, i mający korzystnie zasadniczo prostokątny kształt, co najmniej jedną kieszeń oraz środki łączeniowe do łączenia z innymi podobnymi arkuszami materiałowymi. Ze stanu techniki znane są rozwiązania zbliżone do wyżej opisanej maty rekreacyjnej. Przykładowo w amerykańskim dokumencie patentowym US opisano ręcznik plażowy z zamocowanymi do niego kopertowymi kieszeniami stanowiącymi zamykane przedziały, w których przechowywane mogą być podręczne elementy użytku osobistego, takie jak na przykład krem do opalania, części garderoby czy też radio albo książka. Kieszenie takiego ręcznika mogą być alternatywnie wypełniane piaskiem dla ustabilizowania pozycji ręcznika. W międzynarodowym zgłoszeniu wynalazku WO ujawniono natomiast koc zawierający środki łączeniowe dla łączenia wielu takich koców ze sobą oraz opcjonalnie łączenia go z torbą. Dzięki zastosowanym środkom łączeniowym możliwe jest tworzenie praktycznie nieskończonych powierzchni spoczynkowych i/lub łączenie zwiniętego kompaktowo koca z torbą. Koc według wynalazku jest wyposażony w środki łączeniowe, korzystnie zamki błyskawiczne, na wszystkich czterech bokach pozwalające na połączenie ze sobą dowolnej liczby tego rodzaju koców. Również połączenie z torbą jest realizowane z wykorzystaniem wspomnianych zamków błyskawicznych. Celem wzoru użytkowego jest dostarczenie maty rekreacyjnej o wysokiej użyteczności i uniwersalności, zapewniającej środki do przechowywania drobnych przedmiotów, w szczególności bezpiecznego przechowywania przedmiotów użytku osobistego. Istotą wzoru użytkowego jest opisana na wstępie mata rekreacyjna, zwłaszcza plażowa charakteryzująca się tym, że rzeczona co najmniej jedna kieszeń jest utworzona poprzez zawinięcie fragmentu rzeczonego arkusza i co najmniej częściowe zszycie krawędzi takiego zawinięcia do pozostałej części arkusza, a rzeczone środki łączeniowe są rozmieszczone obwodowo. Rzeczone obwodowo rozmieszczone środki łączeniowe mogą korzystnie zawierać co najmniej jeden rzep i/lub zamek błyskawiczny i/lub guzik i/lub zatrzask i/lub tasiemkę. Zastosowanie takich środków łączeniowych pozwala na korzystne łączenie z matą według wzoru innych rodzajów mat rekreacyjnych, w szczególności mat wyposażonych w środki łączeniowe kompatybilne ze środkami łączeniowymi maty według wzoru lub mat wykonanych z materiałów umożliwiających bezpośrednie połączenie ze środkami łączeniowymi maty według wzoru, przykładowo mat z materiałów samoistnie łączących się z rzepami. Takie łączenie może być wykorzystywane dla zwiększania obszaru pokrycia powierzchni spoczynkowej czy dla zwiększenia komfortu korzystania z maty poprzez pokrycie powierzchni maty według wzoru dodatkową warstwą materiału, na przykład kocem czy ręcznikiem. Arkusz materiałowy maty według wzoru jest korzystnie prostokątny a kieszeń maty jest korzystnie utworzona poprzez prostokątne zawinięcie jej skrajnego fragmentu wzdłuż jednego z boków, korzystnie krótszego boku. Zawinięcie maty jest przy tym korzystnie zszyte z arkuszem wzdłuż dwóch krawędzi, korzystnie krawędzi pokrywających się z krawędziami arkusza. Otwór kieszeni może być otwarty, jednak w korzystnym przykładzie wykonania maty jest on wyposażony w środki zamykające, obejmujące korzystnie co najmniej jeden zamek błyskawiczny i/lub rzep i/lub zatrzask i/lub guzik. Dodatkowo albo alternatywnie otwór kieszeni może być korzystnie wyposażony w środki zabezpieczające przed nieuprawnionym dostępem, takie jak na przykład kłódka, w szczególności kłódka szyfrowa. Mata według wzoru jest korzystnie wyposażona w połączony z arkuszem wiatrochron. W przypadku takiego rozwiązania korzystne może być połączenie rzeczonego wiatrochronu z arkuszem po przeciwnej stronie względem kieszeni maty oraz zrealizowanie połączenia wiatrochronu z arkuszem w sposób rozłączalny, na przykład za pośrednictwem co najmniej jednego zamka błyskawicznego i/lub rzepu i/lub zatrzasku. Wreszcie w korzystnym przykładzie wykonania mata według wzoru jest dodatkowo wyposażona w obwodowo rozmieszczone środki dla stabilizacji położenia. Środki te mają na przykład formę narożnie rozmieszczonych pętli, poprzez które w otaczający matę grunt wbijane są kołki stabilizujące. Wzór użytkowy przedstawiono w korzystnych przykładach wykonania na rysunku, na którym odpowiednie figury przedstawiają:

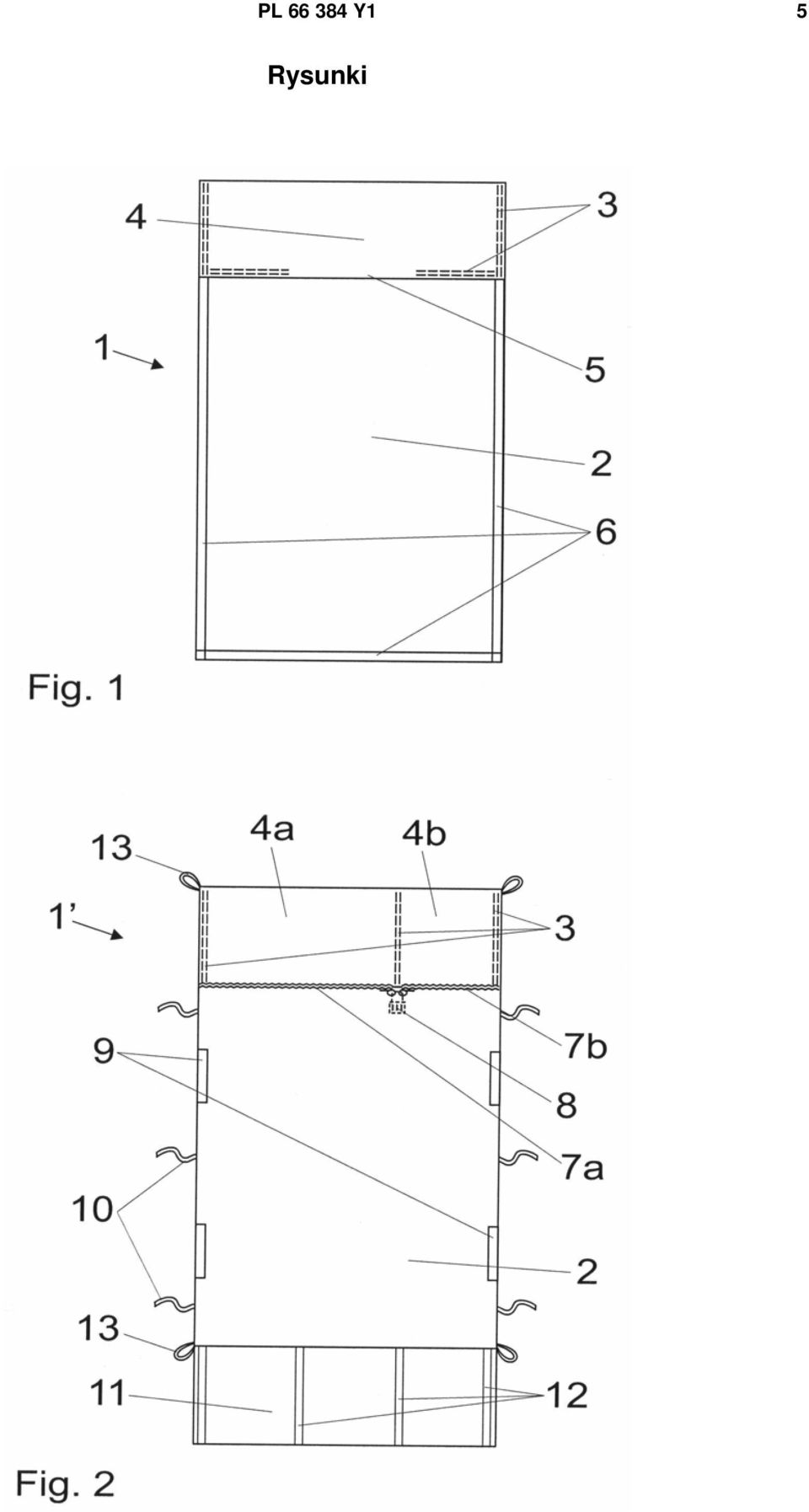

3 PL Y1 3 fig. 1 - schematyczny widok z góry pierwszego przykładu wykonania maty według wzoru; a fig. 2 - schematyczny widok z góry drugiego przykładu wykonania maty według wzoru. Przedstawiona na rysunku fig. 1 mata 1 według wzoru ma formę prostokątnego arkusza materiałowego 2 wykonanego z tkaniny frotte. W ogólnym jednak przypadku arkusz materiałowy 2 maty 1 według wzoru może być wykonany z dowolnego materiału tekstylnego, a w szczególności z trwałej tkaniny bądź z dzianiny z włókna sztucznego lub naturalnego. Jeden z końcowych odcinków arkusza 2 został zawinięty wzdłuż jednego z jego krótszych boków a następnie takie prostokątne zawinięcie zostało zszyte z arkuszem 2 wzdłuż krawędzi równoległych do dłuższych boków arkusza 2 a także częściowo wzdłuż krawędzi zawinięcia równoległej do krótszego boku arkusza 2. Wykonując wskazane zszycia 3 utworzono kieszeń 4 z niezamykanym otworem wlotowym 5 stanowiącą w przybliżeniu piątą część całej powierzchni maty 1. Wzdłuż krawędzi arkusza 2 poza obszarem kieszeni 4 zostały natomiast naszyte podłużne pasy rzepowe 6 stanowiące obwodowe środki łączące. W drugim przykładzie wykonania przedstawionym na rysunku fig. 2 zawinięcie arkusza 2 maty 1 podzielono dodatkowym zszyciem wewnętrznym 3 dla utworzenia dwóch kieszeni 4a, 4b zamykanych na zamki błyskawiczne 7a, 7b. Zamki te wszyto w ten sposób, że po ich zasunięciu oczka ich suwaków można spiąć kłódką szyfrową 8 uniemożliwiającą osobom nieupoważnionym odsunięcie zamków 7a, 7b i uzyskanie dostępu do wnętrza kieszeni 4a, 4b. W porównaniu z ciągłymi obwodowymi środkami łączącymi maty 1 z rysunku fig. 1, druga mata 1 zawiera odcinkowo-punktowo rozmieszczone środki łączeniowe w postaci podłużnych rzepów 9 i tasiemek 10. Dodatkowo wzdłuż krótszego boku do arkusza maty 1 po stronie przeciwległej do kieszeni 4a, 4b zamocowano trwale wiatrochron 11 wyposażony w wewnętrzne kanały 12 do zainstalowania stelaża usztywniającego. W narożach arkusza 2 maty 1 zamocowano ponadto pętle 13, które po wbiciu przez nie palików pozwalają na skuteczną stabilizację położenia maty 1. Ogólnie w najprostszym przypadku wiatrochron ma formę arkusza z nieprzewiewnego materiału, na przykład z tworzywa sztucznego takiego jak polietylen. W bardziej rozbudowanym wariancie może on mieć sztywną konstrukcję lub też może być wyposażony w środki do połączenia go z odpowiednim szkieletem usztywniającym, na przykład kanały do umieszczenia wbijanych w piasek palików lub specjalnego stelaża. Możliwe jest oczywiście zastosowanie dowolnego innego rodzaju znanego wiatrochronu. Chociaż najbardziej praktyczne są jak przedstawiono w przykładach wykonania maty o powierzchni prostokątnej to przedmiotowy wzór użytkowy nie jest ograniczony wyłącznie do takich rozwiązań. Mata według wzoru może mieć bowiem dowolny inny kształt, przy czym wymagane jest aby co najmniej część arkusza materiałowego była zawinięta i zszyta z pozostałą częścią arkusza tworząc kieszeń. W ogólnym przypadku możliwe jest zastosowanie wielu innych poza wskazanymi w przykładach wykonania rodzajów środków łączeniowych, takich jak na przykład zamek błyskawiczny, guziki, zatrzaski czy tasiemki. Według wzoru istotne jest jedynie co najmniej obwodowe rozmieszczenie części środków łączeniowych. Nie jest wymagane aby przebiegały one wzdłuż całej krawędzi maty. Ponadto oczywista jest możliwość zastosowania obok siebie kilku rodzajów środków łączeniowych (na przykład rzepów i zatrzasków) celem uczynienia maty jak najbardziej uniwersalnej. W ogólnym przypadku miejsce dołączenia wiatrochronu do arkusza maty jest również dowolne. W szczególności w przypadku rozłączalnego połączenia maty z wiatrochronem, ten ostatni może być dołączony w wielu miejscach w zależności od zastosowanych środków łączeniowych i ich umiejscowienia. Przykładowo z matą przedstawioną na rysunku fig. 1 za pośrednictwem obwodowych taśm rzepowych wyposażony w rzepy wiatrochron połączony może być wzdłuż dowolnego z długich boków maty jak i boku krótszego przeciwległego do kieszeni. Powyższych przykładów wykonania nie należy w żadnym przypadku traktować jako wyczerpujących i ograniczających prezentowany wzór użytkowy, którego istota została scharakteryzowana w zastrzeżeniach ochronnych.

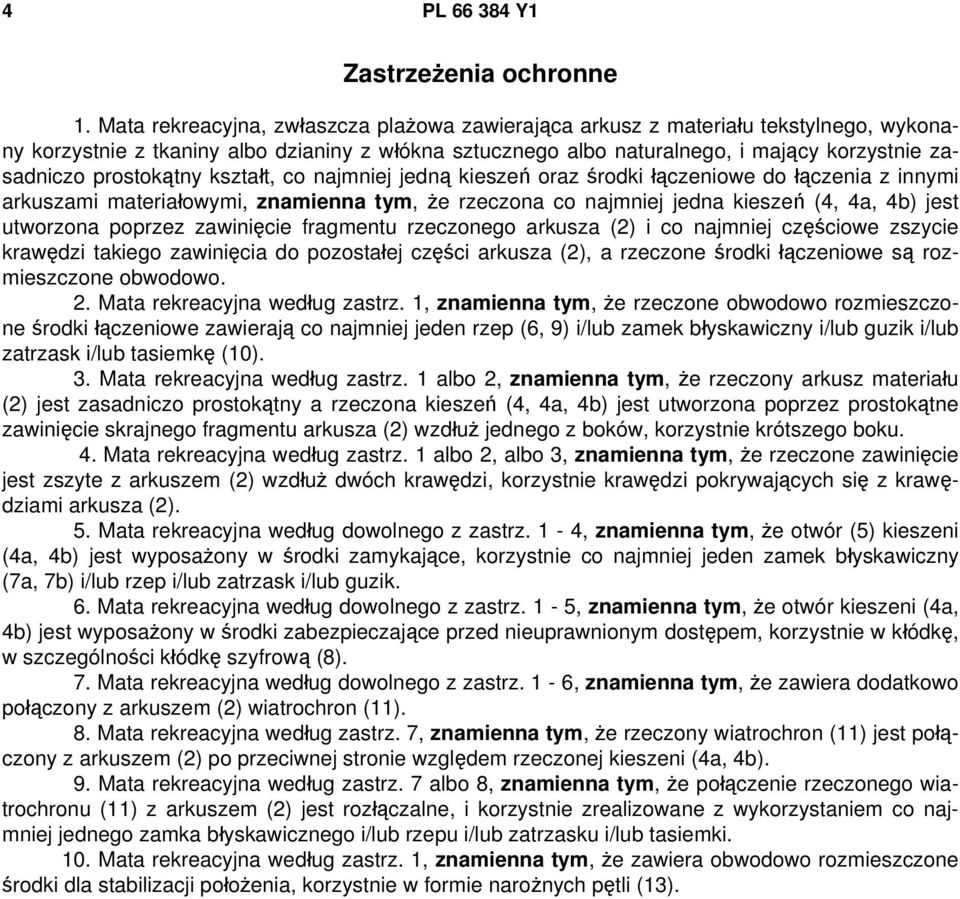

4 4 PL Y1 Zastrzeżenia ochronne 1. Mata rekreacyjna, zwłaszcza plażowa zawierająca arkusz z materiału tekstylnego, wykonany korzystnie z tkaniny albo dzianiny z włókna sztucznego albo naturalnego, i mający korzystnie zasadniczo prostokątny kształt, co najmniej jedną kieszeń oraz środki łączeniowe do łączenia z innymi arkuszami materiałowymi, znamienna tym, że rzeczona co najmniej jedna kieszeń (4, 4a, 4b) jest utworzona poprzez zawinięcie fragmentu rzeczonego arkusza (2) i co najmniej częściowe zszycie krawędzi takiego zawinięcia do pozostałej części arkusza (2), a rzeczone środki łączeniowe są rozmieszczone obwodowo. 2. Mata rekreacyjna według zastrz. 1, znamienna tym, że rzeczone obwodowo rozmieszczone środki łączeniowe zawierają co najmniej jeden rzep (6, 9) i/lub zamek błyskawiczny i/lub guzik i/lub zatrzask i/lub tasiemkę (10). 3. Mata rekreacyjna według zastrz. 1 albo 2, znamienna tym, że rzeczony arkusz materiału (2) jest zasadniczo prostokątny a rzeczona kieszeń (4, 4a, 4b) jest utworzona poprzez prostokątne zawinięcie skrajnego fragmentu arkusza (2) wzdłuż jednego z boków, korzystnie krótszego boku. 4. Mata rekreacyjna według zastrz. 1 albo 2, albo 3, znamienna tym, że rzeczone zawinięcie jest zszyte z arkuszem (2) wzdłuż dwóch krawędzi, korzystnie krawędzi pokrywających się z krawędziami arkusza (2). 5. Mata rekreacyjna według dowolnego z zastrz. 1-4, znamienna tym, że otwór (5) kieszeni (4a, 4b) jest wyposażony w środki zamykające, korzystnie co najmniej jeden zamek błyskawiczny (7a, 7b) i/lub rzep i/lub zatrzask i/lub guzik. 6. Mata rekreacyjna według dowolnego z zastrz. 1-5, znamienna tym, że otwór kieszeni (4a, 4b) jest wyposażony w środki zabezpieczające przed nieuprawnionym dostępem, korzystnie w kłódkę, w szczególności kłódkę szyfrową (8). 7. Mata rekreacyjna według dowolnego z zastrz. 1-6, znamienna tym, że zawiera dodatkowo połączony z arkuszem (2) wiatrochron (11). 8. Mata rekreacyjna według zastrz. 7, znamienna tym, że rzeczony wiatrochron (11) jest połączony z arkuszem (2) po przeciwnej stronie względem rzeczonej kieszeni (4a, 4b). 9. Mata rekreacyjna według zastrz. 7 albo 8, znamienna tym, że połączenie rzeczonego wiatrochronu (11) z arkuszem (2) jest rozłączalne, i korzystnie zrealizowane z wykorzystaniem co najmniej jednego zamka błyskawicznego i/lub rzepu i/lub zatrzasku i/lub tasiemki. 10. Mata rekreacyjna według zastrz. 1, znamienna tym, że zawiera obwodowo rozmieszczone środki dla stabilizacji położenia, korzystnie w formie narożnych pętli (13).

5 PL Y1 5 Rysunki

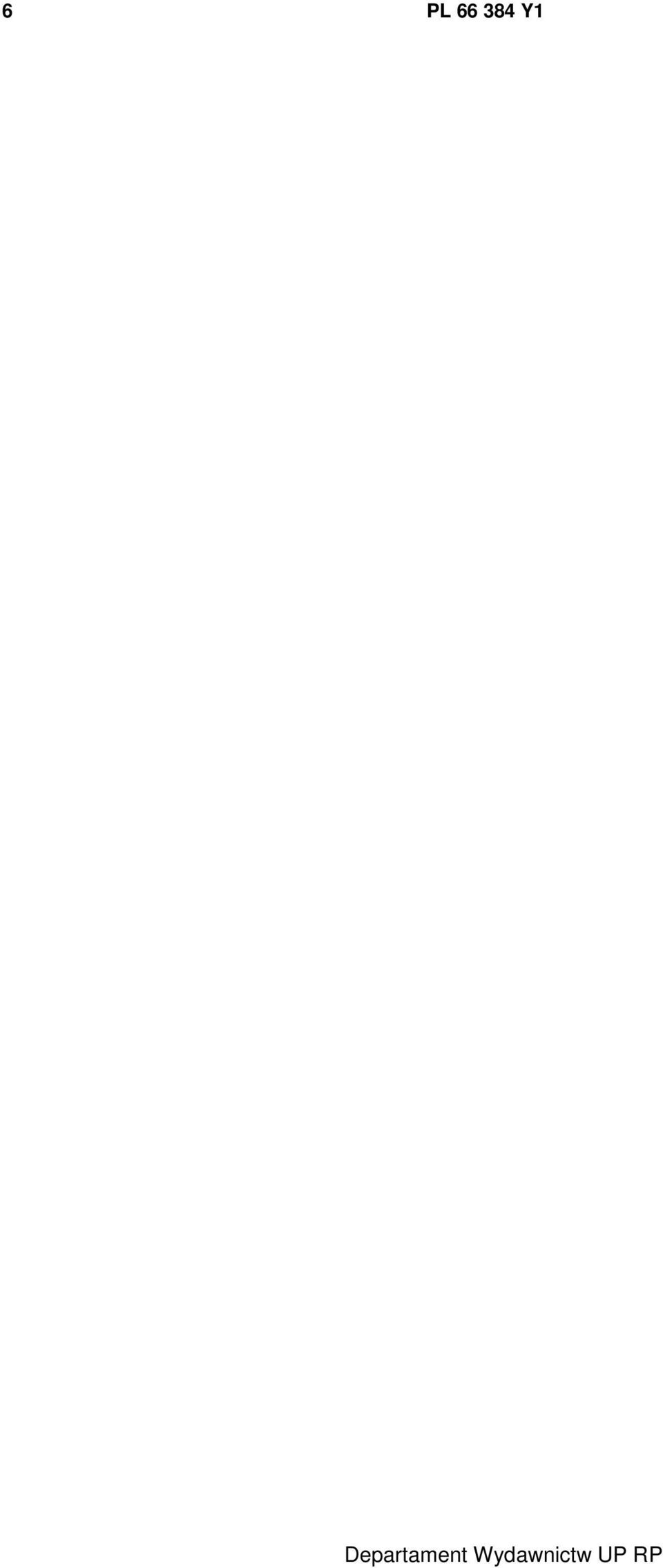

6 6 PL Y1 Departament Wydawnictw UP RP
