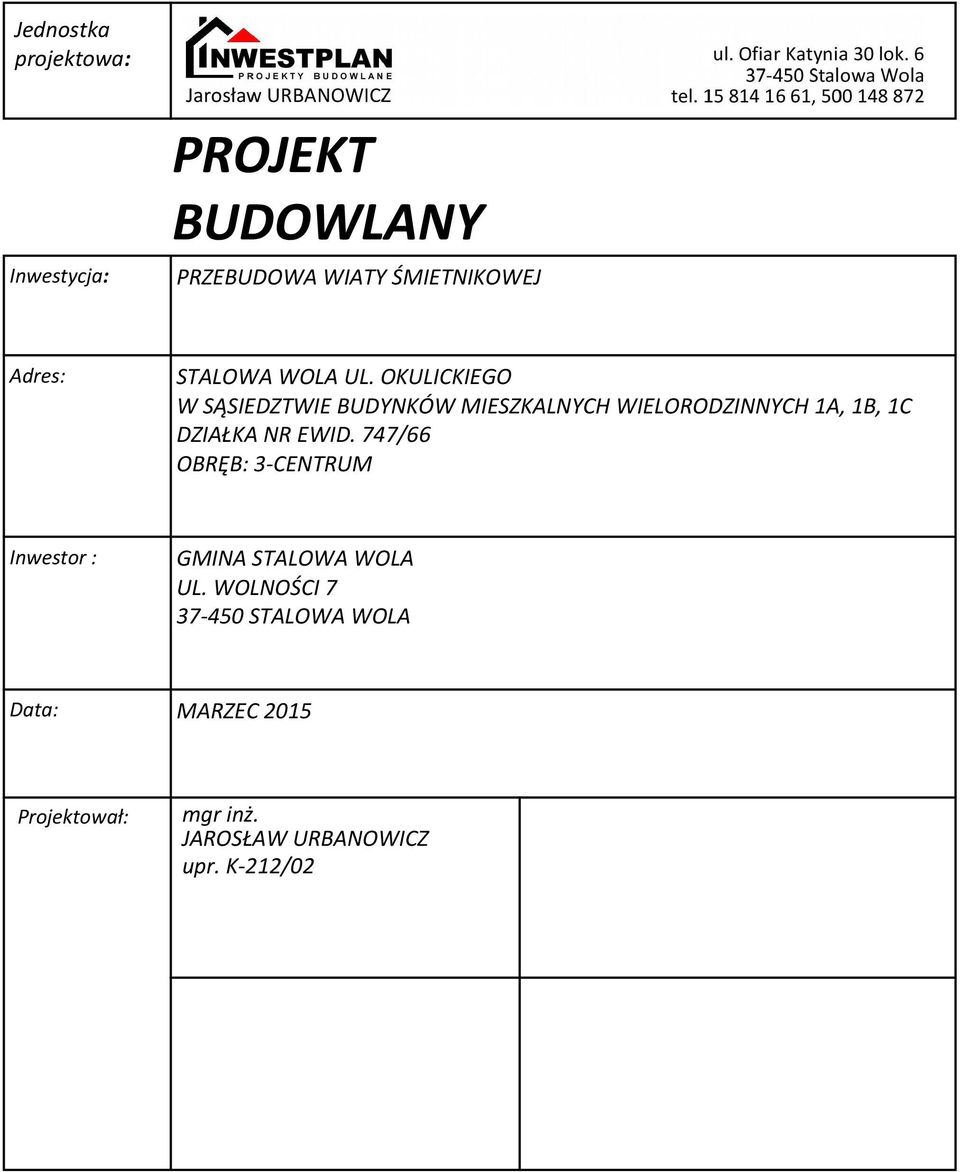

1 Jednostka projektowa: Inwestycja: PROJEKT BUDOWLANY PRZEBUDOWA WIATY ŚMIETNIKOWEJ Adres: STALOWA WOLA UL. OKULICKIEGO W SĄSIEDZTWIE BUDYNKÓW MIESZKALNYCH WIELORODZINNYCH 1A, 1B, 1C DZIAŁKA NR EWID. 747/66 OBRĘB: 3-CENTRUM Inwestor : GMINA STALOWA WOLA UL. WOLNOŚCI STALOWA WOLA Data: MARZEC 2015 Projektował: mgr inż. JAROSŁAW URBANOWICZ upr. K-212/02

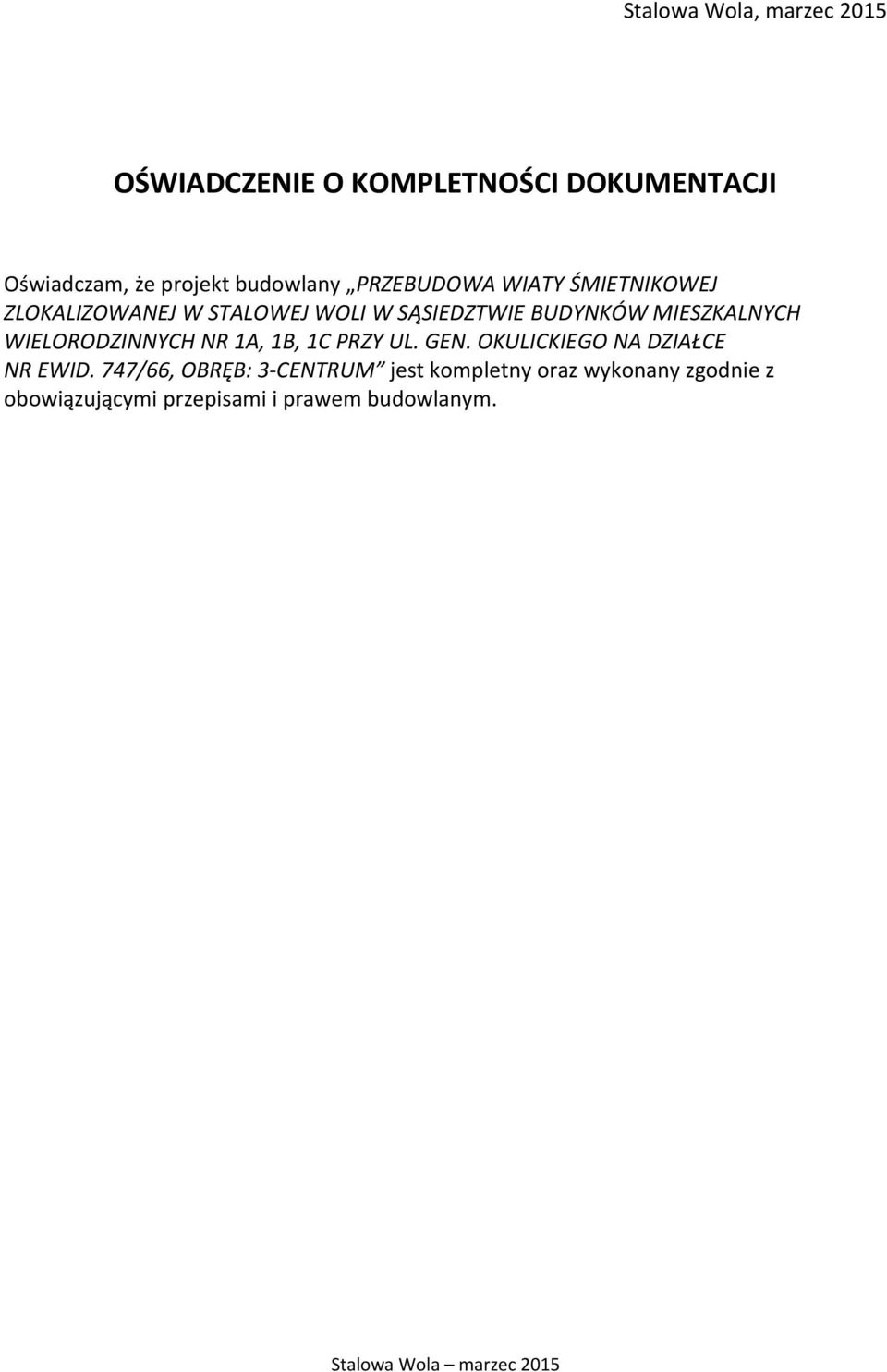

2 Stalowa Wola, marzec 2015 OŚWIADCZENIE O KOMPLETNOŚCI DOKUMENTACJI Oświadczam, że projekt budowlany PRZEBUDOWA WIATY ŚMIETNIKOWEJ ZLOKALIZOWANEJ W STALOWEJ WOLI W SĄSIEDZTWIE BUDYNKÓW MIESZKALNYCH WIELORODZINNYCH NR 1A, 1B, 1C PRZY UL. GEN. OKULICKIEGO NA DZIAŁCE NR EWID. 747/66, OBRĘB: 3-CENTRUM jest kompletny oraz wykonany zgodnie z obowiązującymi przepisami i prawem budowlanym.

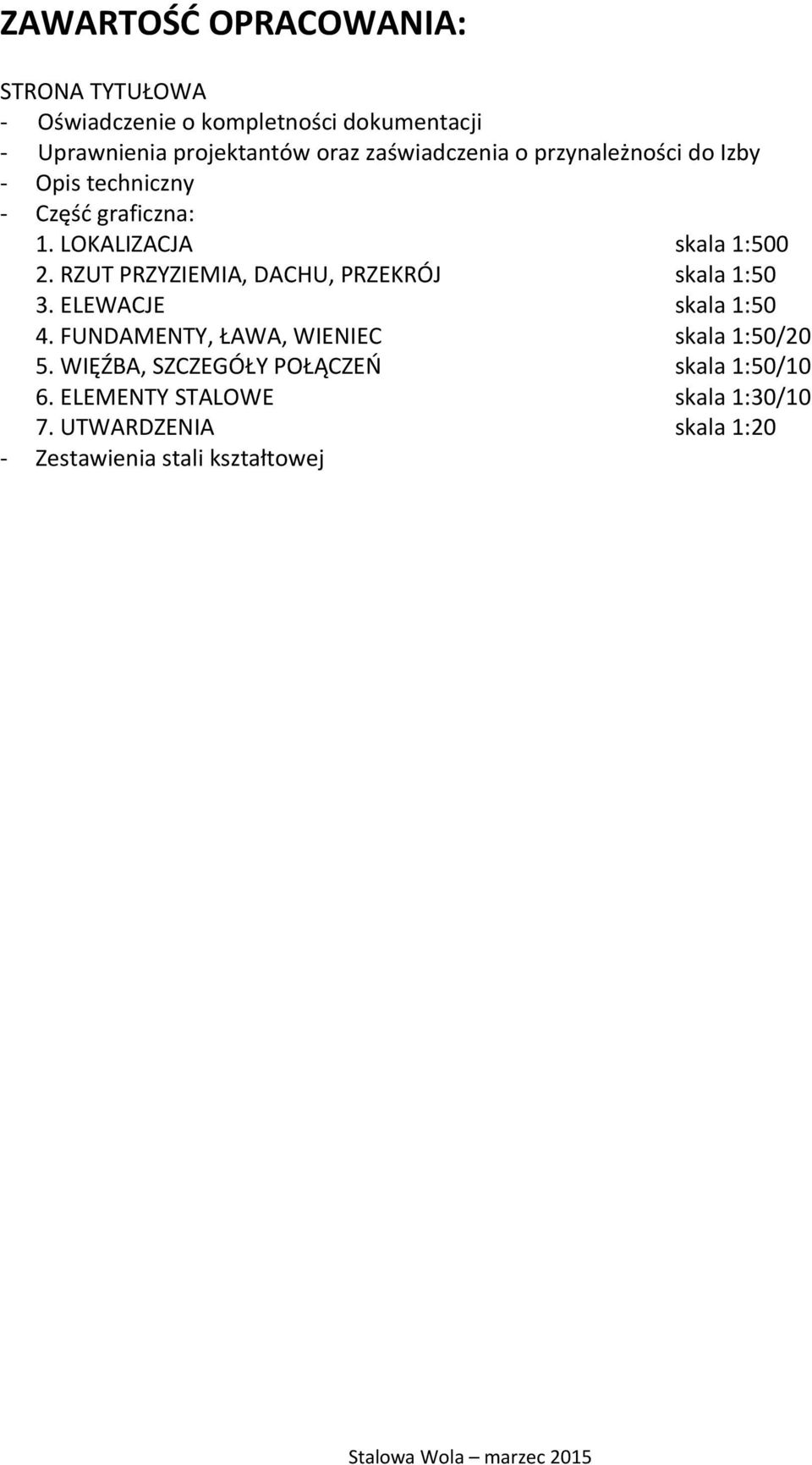

3 ZAWARTOŚĆ OPRACOWANIA: STRONA TYTUŁOWA - Oświadczenie o kompletności dokumentacji - Uprawnienia projektantów oraz zaświadczenia o przynależności do Izby - Opis techniczny - Część graficzna: 1. LOKALIZACJA skala 1: RZUT PRZYZIEMIA, DACHU, PRZEKRÓJ skala 1:50 3. ELEWACJE skala 1:50 4. FUNDAMENTY, ŁAWA, WIENIEC skala 1:50/20 5. WIĘŹBA, SZCZEGÓŁY POŁĄCZEŃ skala 1:50/10 6. ELEMENTY STALOWE skala 1:30/10 7. UTWARDZENIA skala 1:20 - Zestawienia stali kształtowej

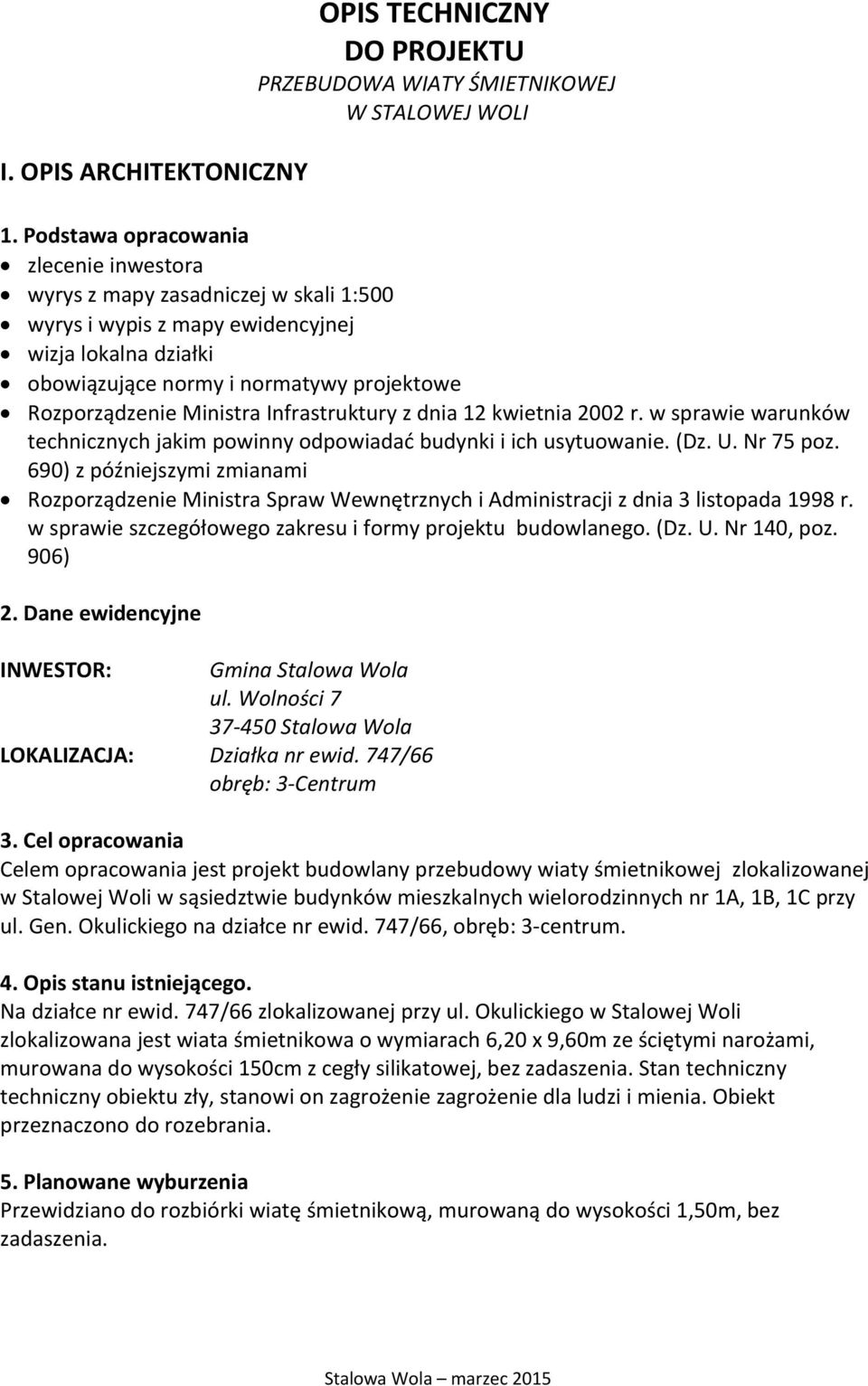

4 I. OPIS ARCHITEKTONICZNY OPIS TECHNICZNY DO PROJEKTU PRZEBUDOWA WIATY ŚMIETNIKOWEJ W STALOWEJ WOLI 1. Podstawa opracowania zlecenie inwestora wyrys z mapy zasadniczej w skali 1:500 wyrys i wypis z mapy ewidencyjnej wizja lokalna działki obowiązujące normy i normatywy projektowe Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 poz. 690) z późniejszymi zmianami Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. (Dz. U. Nr 140, poz. 906) 2. Dane ewidencyjne INWESTOR: Gmina Stalowa Wola ul. Wolności Stalowa Wola LOKALIZACJA: Działka nr ewid. 747/66 obręb: 3-Centrum 3. Cel opracowania Celem opracowania jest projekt budowlany przebudowy wiaty śmietnikowej zlokalizowanej w Stalowej Woli w sąsiedztwie budynków mieszkalnych wielorodzinnych nr 1A, 1B, 1C przy ul. Gen. Okulickiego na działce nr ewid. 747/66, obręb: 3-centrum. 4. Opis stanu istniejącego. Na działce nr ewid. 747/66 zlokalizowanej przy ul. Okulickiego w Stalowej Woli zlokalizowana jest wiata śmietnikowa o wymiarach 6,20 x 9,60m ze ściętymi narożami, murowana do wysokości 150cm z cegły silikatowej, bez zadaszenia. Stan techniczny techniczny obiektu zły, stanowi on zagrożenie zagrożenie dla ludzi i mienia. Obiekt przeznaczono do rozebrania. 5. Planowane wyburzenia Przewidziano do rozbiórki wiatę śmietnikową, murowaną do wysokości 1,50m, bez zadaszenia.

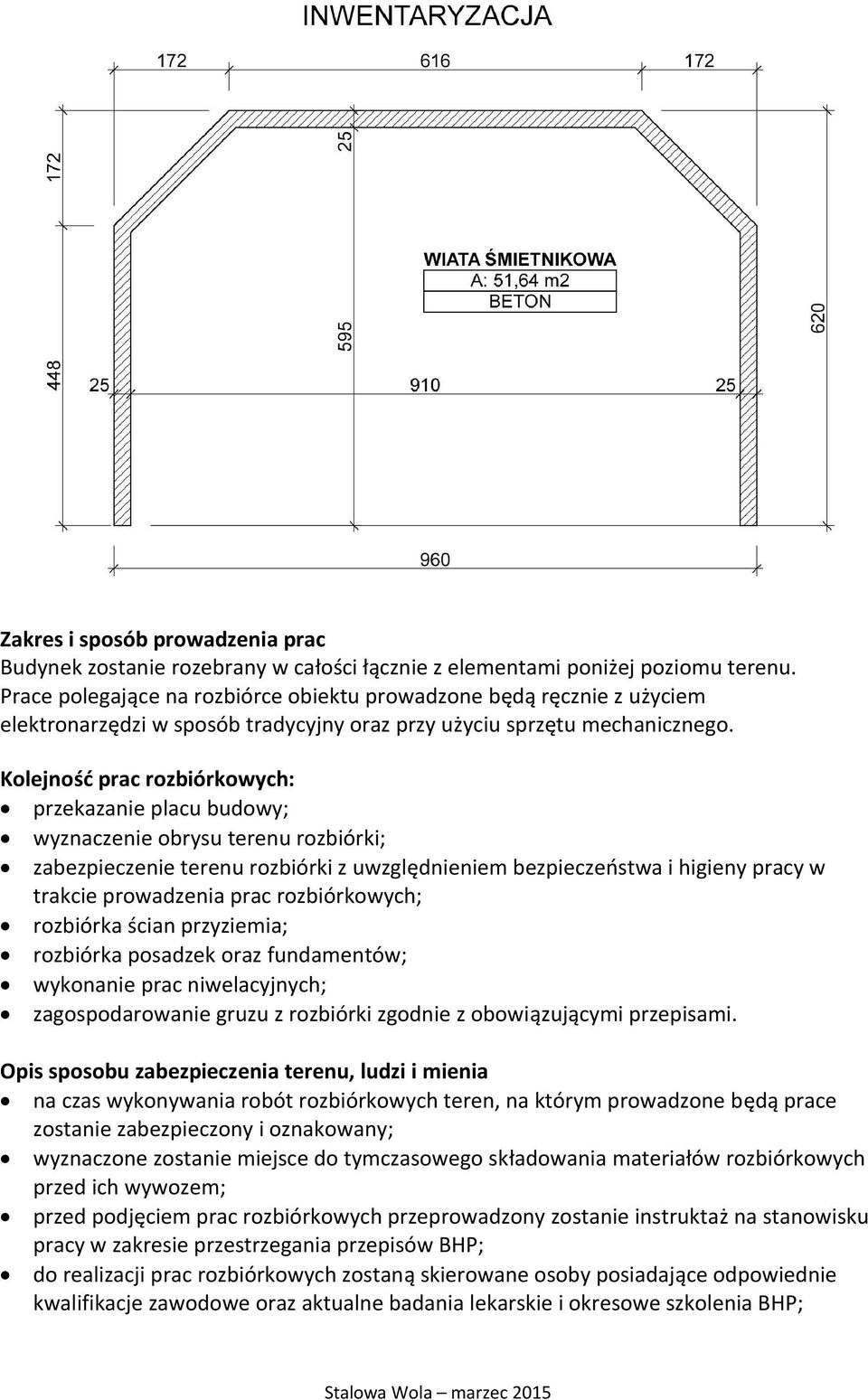

5 Zakres i sposób prowadzenia prac Budynek zostanie rozebrany w całości łącznie z elementami poniżej poziomu terenu. Prace polegające na rozbiórce obiektu prowadzone będą ręcznie z użyciem elektronarzędzi w sposób tradycyjny oraz przy użyciu sprzętu mechanicznego. Kolejność prac rozbiórkowych: przekazanie placu budowy; wyznaczenie obrysu terenu rozbiórki; zabezpieczenie terenu rozbiórki z uwzględnieniem bezpieczeństwa i higieny pracy w trakcie prowadzenia prac rozbiórkowych; rozbiórka ścian przyziemia; rozbiórka posadzek oraz fundamentów; wykonanie prac niwelacyjnych; zagospodarowanie gruzu z rozbiórki zgodnie z obowiązującymi przepisami. Opis sposobu zabezpieczenia terenu, ludzi i mienia na czas wykonywania robót rozbiórkowych teren, na którym prowadzone będą prace zostanie zabezpieczony i oznakowany; wyznaczone zostanie miejsce do tymczasowego składowania materiałów rozbiórkowych przed ich wywozem; przed podjęciem prac rozbiórkowych przeprowadzony zostanie instruktaż na stanowisku pracy w zakresie przestrzegania przepisów BHP; do realizacji prac rozbiórkowych zostaną skierowane osoby posiadające odpowiednie kwalifikacje zawodowe oraz aktualne badania lekarskie i okresowe szkolenia BHP;

6 wykonawca robót rozbiórkowych zatrudni na czas ich wykonywania niezbędne kierownictwo oraz będzie stosować się do zgodnych z obowiązującym prawem poleceń i instrukcji inspektora nadzoru; wykonawca zapewni bezpieczeństwo osobom upoważnionym do przebywania na terenie prac rozbiórkowych, a w razie potrzeby zdecydowanie i wyraźnie wyda polecenie opuszczenia terenu rozbiórki osobom postronnym i nieupoważnionym; rozbiórki prowadzone będą zgodnie z sztuką budowlaną, obowiązującymi przepisami i pod nadzorem osoby posiadającej uprawnienia budowlane. 6. Opis obiektu Zgodnie z ustaleniami z Inwestorem, projektuje się wiatę śmietnikową o wymiarach zewnętrznych 4,00 x 7,00m w miejsce rozburzonej istniejącej. Ściany murowane z cegły klinkierowej jasnej (np. szarej lub kolorze piaskowca) na zaprawie cementowo-wapiennej, zwieńczona żelbetowym wieńcem do wys. ca. H=1,70m ponad projektowany poziom posadzki. Całość przekryta wielospadowym dachem o konstrukcji stalowej przekrytym blachą dachówkową. Wejście do wiaty zamykane ażurową furtką stalową o szerokości 1,50m. Otwory przewietrzeniowe zabezpieczone przez ptakami siatką stalową w ramkach. Teren bezpośrednio przy obiekcie utwardzić pod pojemniki do segregacji odpadów. 7. Dane techniczne - długość 7,00 m - szerokość 4,00 m - powierzchnia zabudowy 28,00 m 2 - powierzchnia użytkowa 22,75 m 2 - wysokość 3,35 m 3 II. OPIS ROBÓT BUDOWLANYCH Dane ogólne Metoda realizacji W technologii tradycyjnej. 1. Fundamenty: Pod budynkiem projektuje się ławy fundamentowe żelbetowe wylewane na mokro z betonu min B-20 zbrojone konstrukcyjnie prętami 4#12 A-III i strzemionami Ø8 co 30cm A-0. Przekrój ław 40 x 30 cm. Ławy fundamentowe wykonać na warstwie z chudego betonu B-10 grubości 10 cm, szerszym o 10 cm z każdej strony projektowanych fundamentów. 2. Ściany fundamentowe: Murowane z bloczków betonowych klasy B-15 grubości 25 cm na zaprawie cementowej Rz=8,0 MPa. Izolację poziomą ław fundamentowych i ścian fundamentowych wykonać przez dwukrotne posmarowanie Dysperbitem. 3. Ściany nadziemne: Na ułożonej izolacji poziomej z papy ściany murowane z cegły klinkierowej jasnej (np. szarej lub kolorze piaskowca) na zaprawie cementowo-wapiennej do wysokosci 1,45m nad poziomem posadzki.

7 4. Wieńce żelbetowe: Na Wysokości 145 cm od poziomu posadzki na ścianach wykonać wieniec. Monolityczny, wylewany na mokro z betonu min B-20 zbrojony konstrukcyjnie prętami 4#12 stal A-III i strzemiona Ø6 co 25 cm stal A Wiata i konstrukcja dachu: Konstrukcja szkieletowa stalowa: słupki rura kwadratowa 100x100x4 spawane do marek stalowych zatopionych w wieńcu. belki górne - rura kwadratowa 100x100x4 elementy stalowe dachu - rury kwadratowe 80x40x4 łączniki kątowniki L60x40x5 łaty L 35x35x4w rozstawie co ok. 60 cm. UWAGA: Wszystkie elementy stalowe łączyć poprzez spawanie na całej długości przylegania, malowanie 2 x nawierzchniowo po uprzednim zabezpieczeniu farbą antykorozyjną. 6. Izolacje przeciwwilgociowe: izolacja ław fundamentowych i pionowa ścian fundamentowych - 2 x DYSPERBIT lub Abizol R+P bez wypełniaczy lub 2 x papa zgrzewalna podkładowa FUNDAMENT SZYBKI PROFIL SBS - ICOPAL, zgrzewana powierzchniowo do podłoża, powłoka gruntująca - SIPLAST PRIMER SZYBKI GRUNT SBS - ICOPAL 10 izolacja pozioma ścian fundamentowych - 2 x papa asfaltowa izolacja posadzek - 2 x papa asfaltowa lub 1 x papa zgrzewalna podkładowa FUNDAMENT SZYBKI PROFIL SBS -ICOPAL, zgrzewana powierzchniowo do podłoża, powłoka gruntująca - SIPLAST PRIMER SZYBKI GRUNT SBS - ICOPAL. 7. Pokrycie dachu: Blachodachówka - kolor grafitowy, ułożona na łatach (kątownikach stalowych) o przekroju L35x35x4. 8. Posadzka: beton gr. 5cm zbrojony siatką papa termozgrzewalna podkład betonowy gr. 10cm podsypka piaskowa gr. 15cm UWAGA: W posadzkach wykonać dylatację obwodową ze styropianu grubości 2,0 cm i dylatację powierzchniową zgodnie z normą. 9. Furtka: Furtka - szerokość w świetle muru 150 cm - 1/2 bramy rozwieranej, montowana do muru za pomocą płytek montażowych, skrzydło porusza się na zawiasach znajdujących się w osi bramy, producent np. WIŚNIOWSKI - System Classic AW.VA.55 Materiał wykonania: kształtowniki stalowe profilowane, pręty stalowe. Kolor - Grafitowy, RAL 7016/MAT. 10. Wykończenie: Wewnątrz wiaty zamontować deski odbojowe. Wieniec żelbetowy wykończyć płytkami 25 x 25cm (wysokość wieńca) w kolorze stalowym

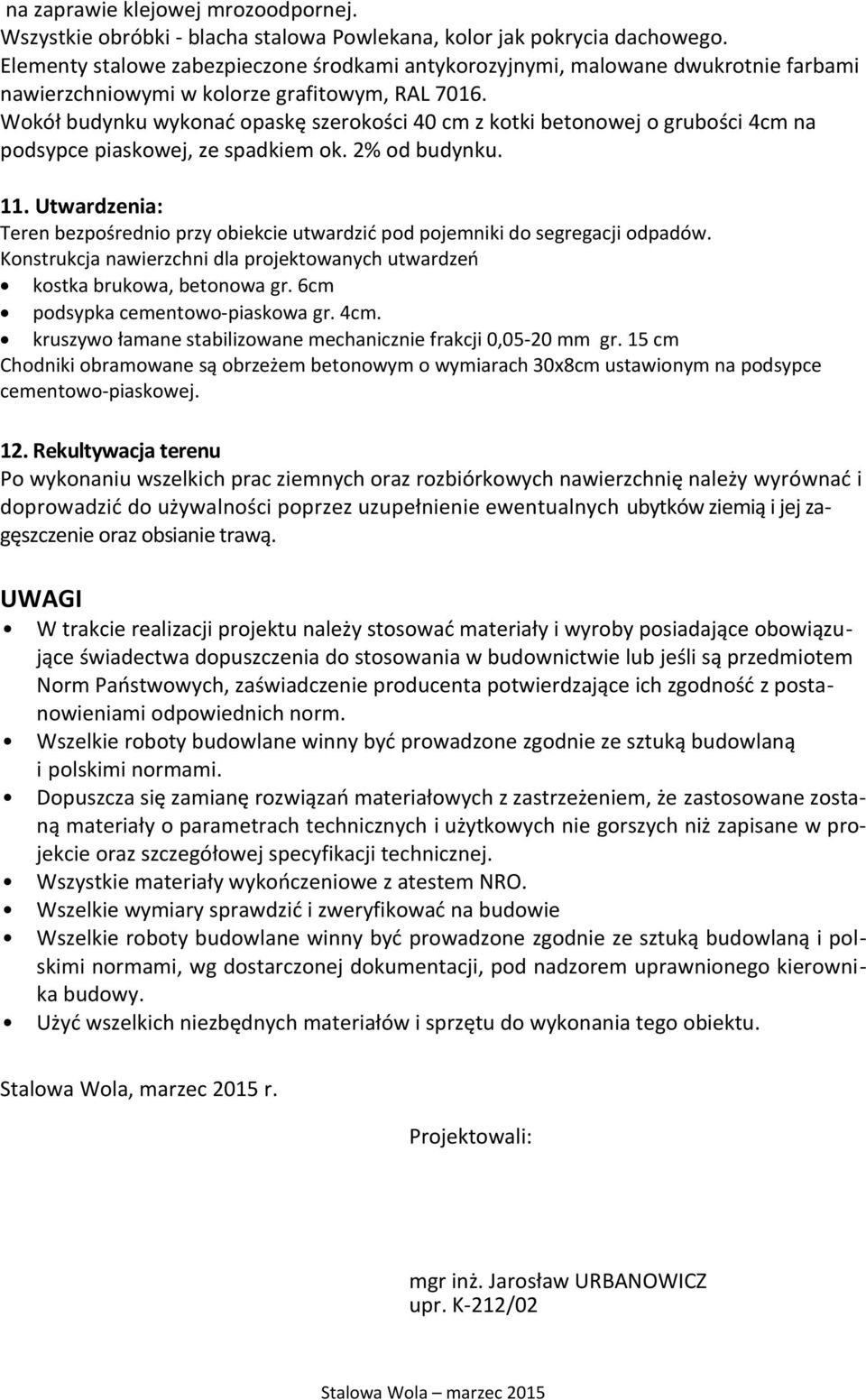

8 na zaprawie klejowej mrozoodpornej. Wszystkie obróbki - blacha stalowa Powlekana, kolor jak pokrycia dachowego. Elementy stalowe zabezpieczone środkami antykorozyjnymi, malowane dwukrotnie farbami nawierzchniowymi w kolorze grafitowym, RAL Wokół budynku wykonać opaskę szerokości 40 cm z kotki betonowej o grubości 4cm na podsypce piaskowej, ze spadkiem ok. 2% od budynku. 11. Utwardzenia: Teren bezpośrednio przy obiekcie utwardzić pod pojemniki do segregacji odpadów. Konstrukcja nawierzchni dla projektowanych utwardzeń kostka brukowa, betonowa gr. 6cm podsypka cementowo-piaskowa gr. 4cm. kruszywo łamane stabilizowane mechanicznie frakcji 0,05-20 mm gr. 15 cm Chodniki obramowane są obrzeżem betonowym o wymiarach 30x8cm ustawionym na podsypce cementowo-piaskowej. 12. Rekultywacja terenu Po wykonaniu wszelkich prac ziemnych oraz rozbiórkowych nawierzchnię należy wyrównać i doprowadzić do używalności poprzez uzupełnienie ewentualnych ubytków ziemią i jej zagęszczenie oraz obsianie trawą. UWAGI W trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. Dopuszcza się zamianę rozwiązań materiałowych z zastrzeżeniem, że zastosowane zostaną materiały o parametrach technicznych i użytkowych nie gorszych niż zapisane w projekcie oraz szczegółowej specyfikacji technicznej. Wszystkie materiały wykończeniowe z atestem NRO. Wszelkie wymiary sprawdzić i zweryfikować na budowie Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami, wg dostarczonej dokumentacji, pod nadzorem uprawnionego kierownika budowy. Użyć wszelkich niezbędnych materiałów i sprzętu do wykonania tego obiektu. Stalowa Wola, marzec 2015 r. Projektowali: mgr inż. Jarosław URBANOWICZ upr. K-212/02
