1 BIURO PROJEKTÓW BUDOWLANYCH WOJCIECH ŻURCZAK UL. WĘGLOWA 1/ POZNAŃ PROJEKT ZAGOSPODAROWANIA PODWÓRZA INWEST INWESTOR: Wspólnota Mieszkaniowa Nieruchomości położonej przy: ul. Grochowska Poznań ADRES BUDOWY: ul. Grochowska Poznań BRANŻA: architektoniczno-konstrukcyjna PROJEKTOWAŁ: mgr inż.arch. Andrzej Kmiecik NR UPRAWNIEŃ: 278/90/PW Poznań, czerwiec 2017 r. EGZEMPLARZ I

2 OŚWIADCZENIE Na podstawie art. 20, ust. 4 ustawy Prawo budowlane (Dz. U. z 2013 r., poz tekst jednolity z późniejszymi zmianami) OŚWIADCZAM, że projekt remontu zasieku w Poznaniu przy ulicy Grochowskiej, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:... (podpis i pieczęć) 1

3 WYKAZ ZAWARTOŚCI PROJEKTU: str.. - Str. Tytułowa str.. - Oświadczenie projektantów str.. - Wykaz zawartości proj. str.. - Zaświadczenia o posiadanych uprawnieniach i ubezpieczeniu str.. - Opis techniczny do projektu (oryginał mapy zasadniczej 1:500 znajduje się jako załącznik w egzemplarzu nr 1) (oryginały pism znajdują się w egzemplarzu nr 1) 2

4 3

5 4

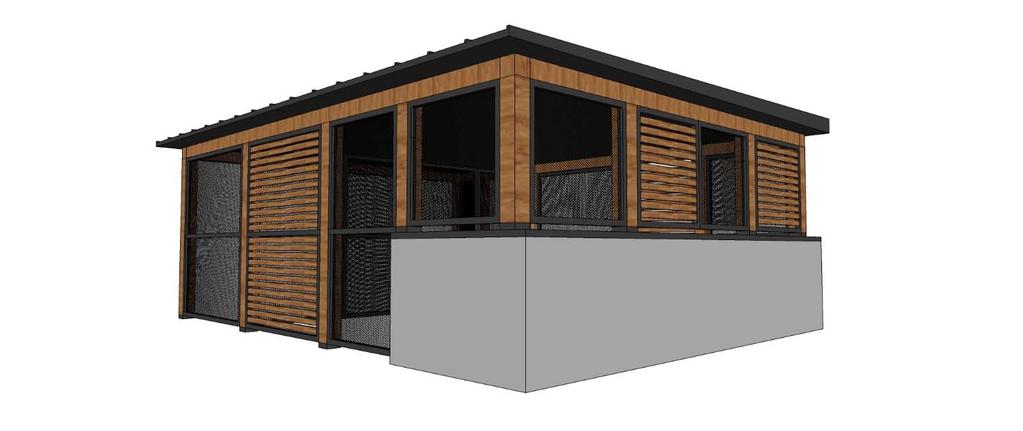

6 OPIS TECHNICZNY 1. Dane ogólne Remont zasieku. Zasiek w konstrukcji drewnianej z dachem jednospadowym, kryty blachą stalową. 1.1 Lokalizacja: Ul. Grochowska Poznań 1.2 Inwestor Wspólnota Mieszkaniowa Nieruchomości położonej przy: ul. Grochowska Poznań 2. Podstawa opracowania -zlecenie inwestora, -projekt wstępny uzgodniony z inwestorem, -geodezyjna mapka sytuacyjno - wysokościowa w skali 1:500, -wizja w terenie, -notarialny akt własności -wypis i wyrys z miejscowego planu zagospodarowania przestrzennego -polskie normy i przepisy 5

3. REMONT ZASIEKU 3.1. Dane konstrukcyjno-materiałowe 3.1.1. Stopy fundamentowe Zaprojektowano stopy fundamentowe, prostokątne z betonu C16/20 układane na warstwie podbetonu C8/10 gr. 10cm.

7 3. REMONT ZASIEKU 3.1. Dane konstrukcyjno-materiałowe Stopy fundamentowe Zaprojektowano stopy fundamentowe, prostokątne z betonu C16/20 układane na warstwie podbetonu C8/10 gr. 10cm. Podbeton wykonać na nienaruszonym gruncie rodzimym dna wykopu. W tym celu, tuż przed wykonaniem fundamentów, ostatnie 20cm gruntu zebrać ręcznie. Grunty spoiste chronić przed zalaniem. Kształt i wymiary stóp fundamentowych pokazano na rys K-1. Wszystkie stopy zbrojone krzyżowo górą i dołem z 4#12, otulina 3 cm Ściany Ściany zewnętrzne wykonać w konstrukcji drewnianej. Użyć drewna klasy C 27 klasa I, wilgotność max. 15%. Drewno zaimpregnować przed wbudowaniem (np. FOBOSEM M2) lub użyć drewna komorowo suszonego, czterostronnie struganego. Wbudowywać drewno suche. Drewno dodatkowo zabezpieczyć olejem do drewna, np. Altax. Rozstaw słupków drewnianych o przekroju 15x15cm przyjąć zgodnie z załączonym rysunkiem. Pomiędzy słupkami zamontować panele z siatki cięto ciągnionej walcowanej o gr. 7mm, zastosować profile wykończeniowe typu WE 40x40mm. Całość otynkować oraz pomalować na kolor jasnoszary. Pomiędzy słupkami lokalizacja określona na rys. A-1 zamontować ramy stalowe wypełnione drewnem deski gr. 3,2cm, szer. min 8,0cm, prześwit min. 5cm. Ramę stalową wykonać z kątowników o wymiarach 50x50x5mm, ocynkować Drzwi Drzwi na ramie stalowej wypełnione drewnem deski gr. 3,2cm, szer. min 8,0cm, prześwit min. 5cm. Ramę stalową wykonać z kątowników o wymiarach 50x50x5mm, ocynkować. Użyć drewna klasy C 27 klasa I, wilgotność max. 15%. Drewno zaimpregnować przed wbudowaniem (np. FOBOSEM M2) lub użyć drewna komorowo 6

8 suszonego, czterostronnie struganego. Wbudowywać drewno suche. Drewno dodatkowo zabezpieczyć olejem do drewna, np. Altax Dach Więźba o konstrukcji drewnianej, dach jednospadowy, z zachowaniem spadku 5%. Wszystkie szczegóły zawarte zostały na rysunkach. Użyć drewna klasy C 27 klasa I, wilgotność max. 15%. Drewno zaimpregnować przed wbudowaniem (np. FOBOSEM M2) lub użyć drewna komorowo suszonego, czterostronnie struganego. Wbudowywać drewno suche. Drewno dodatkowo zabezpieczyć olejem do drewna, np. Altax. Pokrycie dachu z blachy stalowej powlekanej poliuretanem w kolorze ciemnoszarym Połączenia Do połączenia słupków drewnianych ze stopami fundamentowymi zastosować podstawy słupa np. SIMPSON Strong Tie, PISMAXI, montaż zgodnie z zaleceniami producenta. Dołączono kartę materiałową. Dodatkowo u podstawy słupów zastosować obejmy stalowe w celu zapewnienia odpowiedniej dylatacji drewna od podłoża Wykończenia Podłoże Podłoże wykonać z kostki brukowej. Kolejność warstw pokazano na przekrojach Odwodnienia dachu Rynny: 150 dach główny; Rury spustowe 120 dach główny Odwodnienia z PCV lub blachy ocynkowanej. Kolor rynn i rur spustowych jak pokrycia dachu ciemnoszary Tynki Na istniejącym murze zastosować tynk mineralny. Murek uprzednio oczyścić i uzupełnić ubytki, zagruntować. Malowanie na kolor jasnoszary Izolacje Izolacje stóp fundamentowych: izolację pionową i poziomą wykonać z masy Dysperbit DB, ilość warstw wg zaleceń producenta. 7

9 8

4. PERGOLA Opis montażu: Pod słupki pergoli wylać kostki betonowe o wymiarach 40x40x40cm. Słupki montować stosując stalowe łączniku prostokątne: Drewno zaimpregnować przed wbudowaniem (np.

10 4. PERGOLA Opis montażu: Pod słupki pergoli wylać kostki betonowe o wymiarach 40x40x40cm. Słupki montować stosując stalowe łączniku prostokątne: Drewno zaimpregnować przed wbudowaniem (np. FOBOSEM M2) lub użyć drewna komorowo suszonego, czterostronnie struganego. Wbudowywać drewno suche. 5. TRZEPAK Opis montażu: Istniejący trzepak wykopać, oczyścić. Pod trzepak wylać betonowe kostki o wym. 50x50x50cm. Końce trzepaka zabetonować w kostkach. Dla lepszej przyczepności profili stalowych trzepaka do betonu sugeruje się dospawanie do profili prętów żebrowanych 2#10 do każdej z rur. Opracował: Stosować materiały dobrej jakości posiadające stosowne świadectwa (atesty, certyfikaty...) dopuszczające do stosowania w budownictwie Podczas prac przestrzegać przepisów BHP. Wszelkie roboty prowadzić zgodnie ze sztuką budowlaną, obowiązującymi normami i bez naruszania prawa budowlanego. Wszelkie wątpliwości rozstrzyga kierownik budowy i autor projektu Wprowadzenie jakichkolwiek zmian, wymaga akceptacji kierownika budowy lub autora projektu 9
