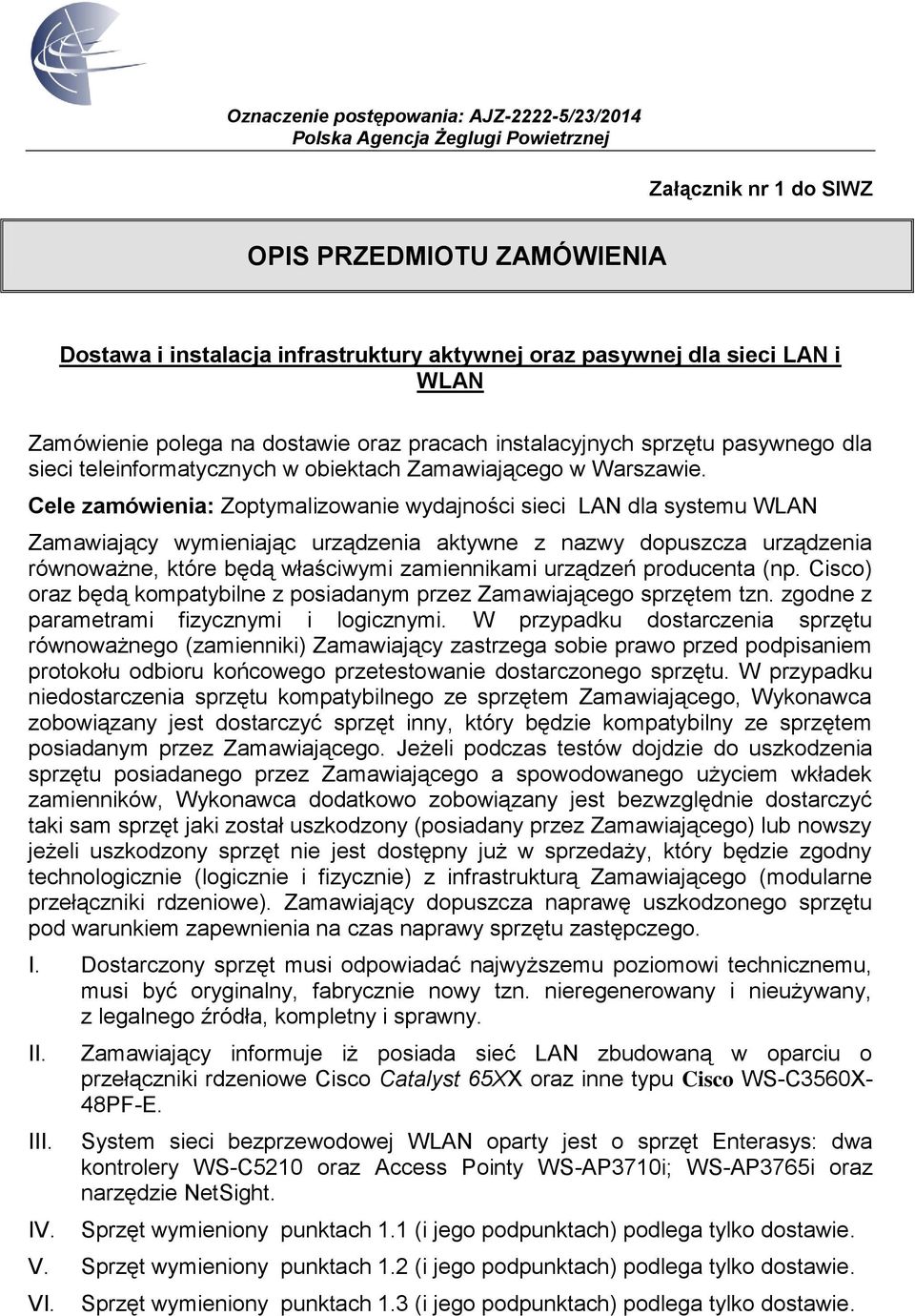

1 Załącznik nr 1 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Dostawa i instalacja infrastruktury aktywnej oraz pasywnej dla sieci LAN i WLAN Zamówienie polega na dostawie oraz pracach instalacyjnych sprzętu pasywnego dla sieci teleinformatycznych w obiektach Zamawiającego w Warszawie. Cele zamówienia: Zoptymalizowanie wydajności sieci LAN dla systemu WLAN Zamawiający wymieniając urządzenia aktywne z nazwy dopuszcza urządzenia równoważne, które będą właściwymi zamiennikami urządzeń producenta (np. Cisco) oraz będą kompatybilne z posiadanym przez Zamawiającego sprzętem tzn. zgodne z parametrami fizycznymi i logicznymi. W przypadku dostarczenia sprzętu równoważnego (zamienniki) Zamawiający zastrzega sobie prawo przed podpisaniem protokołu odbioru końcowego przetestowanie dostarczonego sprzętu. W przypadku niedostarczenia sprzętu kompatybilnego ze sprzętem Zamawiającego, Wykonawca zobowiązany jest dostarczyć sprzęt inny, który będzie kompatybilny ze sprzętem posiadanym przez Zamawiającego. Jeżeli podczas testów dojdzie do uszkodzenia sprzętu posiadanego przez Zamawiającego a spowodowanego użyciem wkładek zamienników, Wykonawca dodatkowo zobowiązany jest bezwzględnie dostarczyć taki sam sprzęt jaki został uszkodzony (posiadany przez Zamawiającego) lub nowszy jeżeli uszkodzony sprzęt nie jest dostępny już w sprzedaży, który będzie zgodny technologicznie (logicznie i fizycznie) z infrastrukturą Zamawiającego (modularne przełączniki rdzeniowe). Zamawiający dopuszcza naprawę uszkodzonego sprzętu pod warunkiem zapewnienia na czas naprawy sprzętu zastępczego. I. Dostarczony sprzęt musi odpowiadać najwyższemu poziomowi technicznemu, musi być oryginalny, fabrycznie nowy tzn. nieregenerowany i nieużywany, z legalnego źródła, kompletny i sprawny. II. III. IV. Zamawiający informuje iż posiada sieć LAN zbudowaną w oparciu o przełączniki rdzeniowe Cisco Catalyst 65XX oraz inne typu Cisco WS-C3560X- 48PF-E. System sieci bezprzewodowej WLAN oparty jest o sprzęt Enterasys: dwa kontrolery WS-C5210 oraz Access Pointy WS-AP3710i; WS-AP3765i oraz narzędzie NetSight. Sprzęt wymieniony punktach 1.1 (i jego podpunktach) podlega tylko dostawie. V. Sprzęt wymieniony punktach 1.2 (i jego podpunktach) podlega tylko dostawie. VI. Sprzęt wymieniony punktach 1.3 (i jego podpunktach) podlega tylko dostawie.

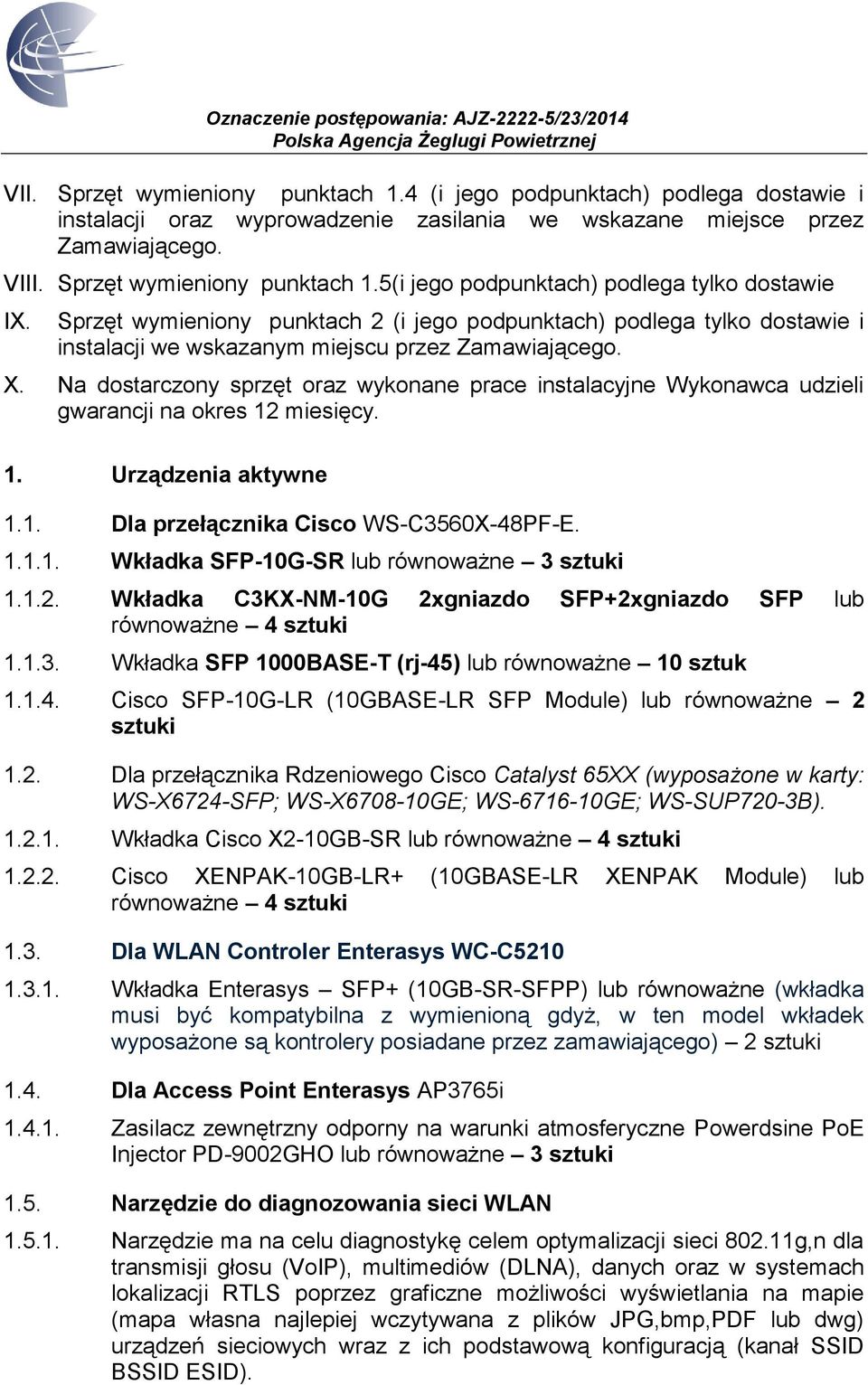

2 VII. Sprzęt wymieniony punktach 1.4 (i jego podpunktach) podlega dostawie i instalacji oraz wyprowadzenie zasilania we wskazane miejsce przez Zamawiającego. VIII. Sprzęt wymieniony punktach 1.5(i jego podpunktach) podlega tylko dostawie IX. Sprzęt wymieniony punktach 2 (i jego podpunktach) podlega tylko dostawie i instalacji we wskazanym miejscu przez Zamawiającego. X. Na dostarczony sprzęt oraz wykonane prace instalacyjne Wykonawca udzieli gwarancji na okres 12 miesięcy. 1. Urządzenia aktywne 1.1. Dla przełącznika Cisco WS-C3560X-48PF-E Wkładka SFP-10G-SR lub równoważne 3 sztuki Wkładka C3KX-NM-10G 2xgniazdo SFP+2xgniazdo SFP lub równoważne 4 sztuki Wkładka SFP 1000BASE-T (rj-45) lub równoważne 10 sztuk Cisco SFP-10G-LR (10GBASE-LR SFP Module) lub równoważne 2 sztuki 1.2. Dla przełącznika Rdzeniowego Cisco Catalyst 65XX (wyposażone w karty: WS-X6724-SFP; WS-X GE; WS GE; WS-SUP720-3B) Wkładka Cisco X2-10GB-SR lub równoważne 4 sztuki Cisco XENPAK-10GB-LR+ (10GBASE-LR XENPAK Module) lub równoważne 4 sztuki 1.3. Dla WLAN Controler Enterasys WC-C Wkładka Enterasys SFP+ (10GB-SR-SFPP) lub równoważne (wkładka musi być kompatybilna z wymienioną gdyż, w ten model wkładek wyposażone są kontrolery posiadane przez zamawiającego) 2 sztuki 1.4. Dla Access Point Enterasys AP3765i Zasilacz zewnętrzny odporny na warunki atmosferyczne Powerdsine PoE Injector PD-9002GHO lub równoważne 3 sztuki 1.5. Narzędzie do diagnozowania sieci WLAN Narzędzie ma na celu diagnostykę celem optymalizacji sieci g,n dla transmisji głosu (VoIP), multimediów (DLNA), danych oraz w systemach lokalizacji RTLS poprzez graficzne możliwości wyświetlania na mapie (mapa własna najlepiej wczytywana z plików JPG,bmp,PDF lub dwg) urządzeń sieciowych wraz z ich podstawową konfiguracją (kanał SSID BSSID ESID).

3 Rozwiązanie ma dawać pogląd na faktyczne środowisko pracy sieci WiFi, poprzez wyświetlanie danych zbieranych podczas obchodu konserwatora po miejscach instalacji Rozwiązanie musi być dedykowane pod sieci z centralnym zarządzaniem tj. z kontrolerem i punktami dostępowymi typu lightweight / Access Port Licencja na użytkowanie na wyłączność na czas nieokreślony Stacja robocza mobilna o parametrach: wyświetlacz do 11,6 (dotykowy);procesor nie mniej niż 1,8 GHz (z L3 Cache 3 MB); pamięć RAM nie mniej niż 4 GB; Dysk SSD nie mniej niż 128 GB; karta sieciowa WiFi a/b/g/n; port USB 3.0; port kart MicroSD; Bluetooth 4.0; port dokujący; klawiatura ze stacją dokującą z panelem dotykowym waga do 1kg; system Windows 8 (8.1); pokrowiec (etui) Podstawowa funkcjonalność obejmować musi: pełne wsparcie dla sieci n oraz a/b/g planowanie sieci w strukturze 3D (propagacja z uwzględnieniem sąsiednich kondygnacji, sąsiednich budynków, wysokości montażu i typu anten oraz charakteru przegród beton, cegła, karton-gips) pomiar interferencji z możliwością symulacji dla zadanego obciążenia sieci pomiar poziomu sygnału użytecznego, wizualizacja odstępu sygnał-szum szybką i dokładną automatyczną analizę pracy sieci z wizualizacją problemów dla schematów Transfer Danych, VoIP, multimedia (DLNA), RTLS analizę pracy sieci pod kątem indywidualnych wymagań (charakter przesyłanych danych, planowane obciążenia) badanie propagacji bez łączenia się z siecią bezprzewodową (pasywne badanie sieci) możliwość wykorzystania danych z GPS przy badaniach sieci w terenie otwartym możliwość dodatkowej analizy widma 2.4GHz pod kątem sygnałów pochodzących ze źródeł innych niż WiFi (jeżeli rozwiązanie wymaga użytkowania specjalizowanej anteny ta również powinna być dostarczona w zestawie) czytelne przedstawienie wyników pomiarów w postaci map wsparcie przy analizie i likwidacji problemów z transmisją WiFi wsparcie planowania rozszerzeń sieci przez wizualizację dla nowych punktów dostępowych i modelowanie przestrzeni (symulacja propagacji) automatyczne tworzenie raportów wg szablonów definiowanych przez użytkownika 2. Urządzenia Pasywne

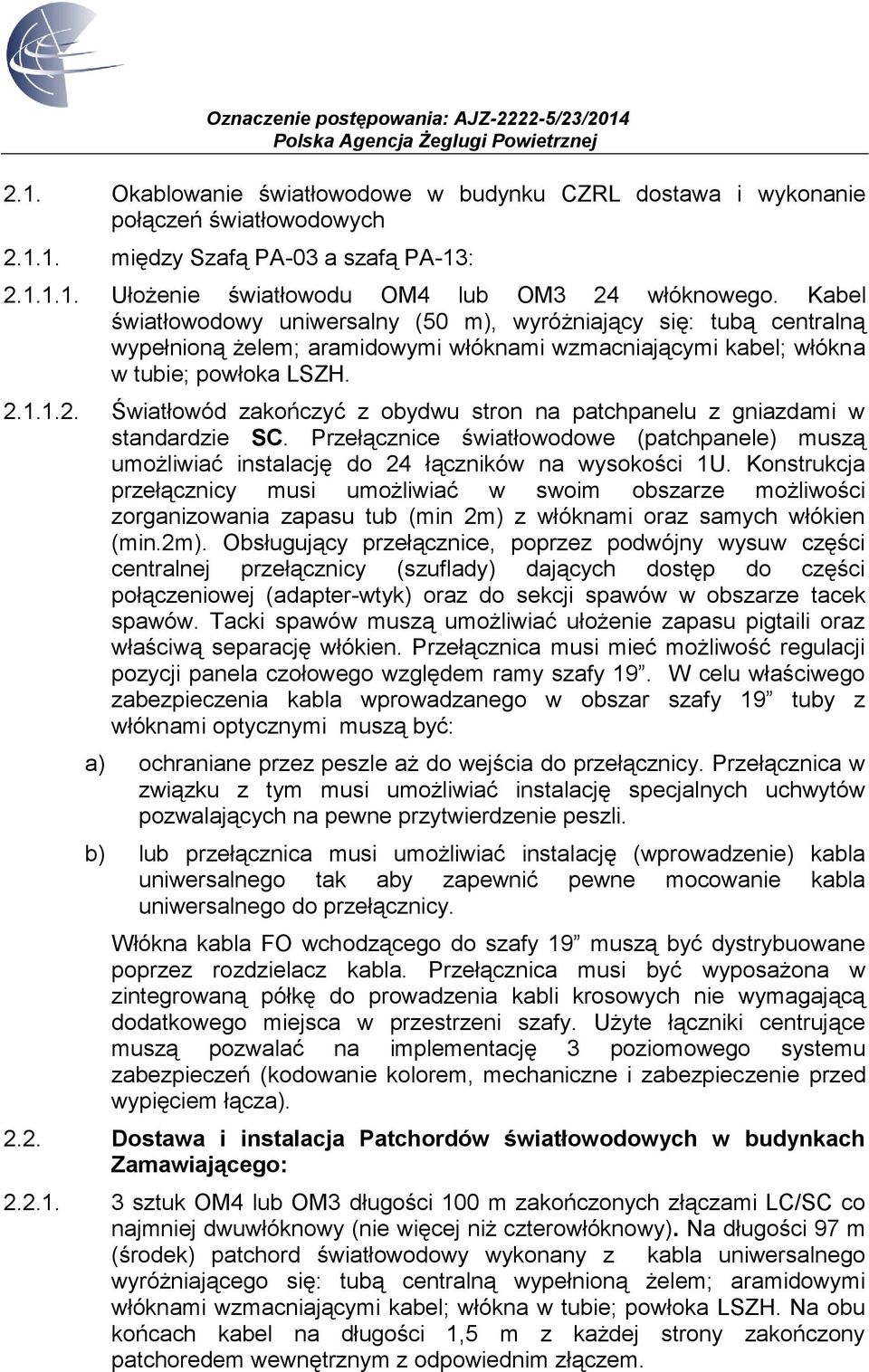

4 2.1. Okablowanie światłowodowe w budynku CZRL dostawa i wykonanie połączeń światłowodowych między Szafą PA-03 a szafą PA-13: Ułożenie światłowodu OM4 lub OM3 24 włóknowego. Kabel światłowodowy uniwersalny (50 m), wyróżniający się: tubą centralną wypełnioną żelem; aramidowymi włóknami wzmacniającymi kabel; włókna w tubie; powłoka LSZH Światłowód zakończyć z obydwu stron na patchpanelu z gniazdami w standardzie SC. Przełącznice światłowodowe (patchpanele) muszą umożliwiać instalację do 24 łączników na wysokości 1U. Konstrukcja przełącznicy musi umożliwiać w swoim obszarze możliwości zorganizowania zapasu tub (min 2m) z włóknami oraz samych włókien (min.2m). Obsługujący przełącznice, poprzez podwójny wysuw części centralnej przełącznicy (szuflady) dających dostęp do części połączeniowej (adapter-wtyk) oraz do sekcji spawów w obszarze tacek spawów. Tacki spawów muszą umożliwiać ułożenie zapasu pigtaili oraz właściwą separację włókien. Przełącznica musi mieć możliwość regulacji pozycji panela czołowego względem ramy szafy 19. W celu właściwego zabezpieczenia kabla wprowadzanego w obszar szafy 19 tuby z włóknami optycznymi muszą być: a) ochraniane przez peszle aż do wejścia do przełącznicy. Przełącznica w związku z tym musi umożliwiać instalację specjalnych uchwytów pozwalających na pewne przytwierdzenie peszli. b) lub przełącznica musi umożliwiać instalację (wprowadzenie) kabla uniwersalnego tak aby zapewnić pewne mocowanie kabla uniwersalnego do przełącznicy. Włókna kabla FO wchodzącego do szafy 19 muszą być dystrybuowane poprzez rozdzielacz kabla. Przełącznica musi być wyposażona w zintegrowaną półkę do prowadzenia kabli krosowych nie wymagającą dodatkowego miejsca w przestrzeni szafy. Użyte łączniki centrujące muszą pozwalać na implementację 3 poziomowego systemu zabezpieczeń (kodowanie kolorem, mechaniczne i zabezpieczenie przed wypięciem łącza) Dostawa i instalacja Patchordów światłowodowych w budynkach Zamawiającego: sztuk OM4 lub OM3 długości 100 m zakończonych złączami LC/SC co najmniej dwuwłóknowy (nie więcej niż czterowłóknowy). Na długości 97 m

5 sztuki OM4 lub OM3 długości 40 m zakończonych złączami LC/SC co najmniej dwuwłóknowy (nie więcej niż czterowłóknowy). Na długości 37 m sztuk OM4 lub OM3 długości 100 m zakończonych złączami LC/LC co najmniej dwuwłóknowy (nie więcej niż czterowłóknowy). Na długości 97 m Dostawa Patchordów światłowodowych jednomodowych (G.652.D 9/125) co najmniej dwuwłóknowy (nie więcej niż czterowłóknowy). Środkowa część patchordu wykonana z kabla uniwersalnego włóknami wzmacniającymi kabel; włókna w tubie; powłoka LSZH. Wymagane pat chordy: sztuki o długości 10 m. Zakończenie patchordu po obu stronach wykonane z kabla wewnętrznego o długości 1,5 m z zarobionymi złączami LC/FC sztuki o długości 10 m. Zakończenie patchordu po obu stronach wykonane z kabla wewnętrznego o długości 1,5 m z zarobionymi złączami SC/FC Wykonawca wykona wszelkie podłączenia i instalacje dostarczonego sprzętu we wskazanych miejscach i pod nadzorem Zamawiającego Po wykonaniu instalacji zostanie wykonana przez Wykonawcę dokumentacja powykonawcza zawierająca: pomiary łączy światłowodowych Testy pracy posiadanych przez Zamawiającego urządzeń aktywnych z wykorzystaniem dostarczonych wkładek, wykazując w testach prędkość pracy, która powinna być zgodna z parametrami technicznymi wkładek.
