1 Picture CFA-CF & TRA-CF & Heavy Duty Kompozytowe siłowniki hydrauliczne Lightraulics O ciśnieniu roboczym do 700 bar

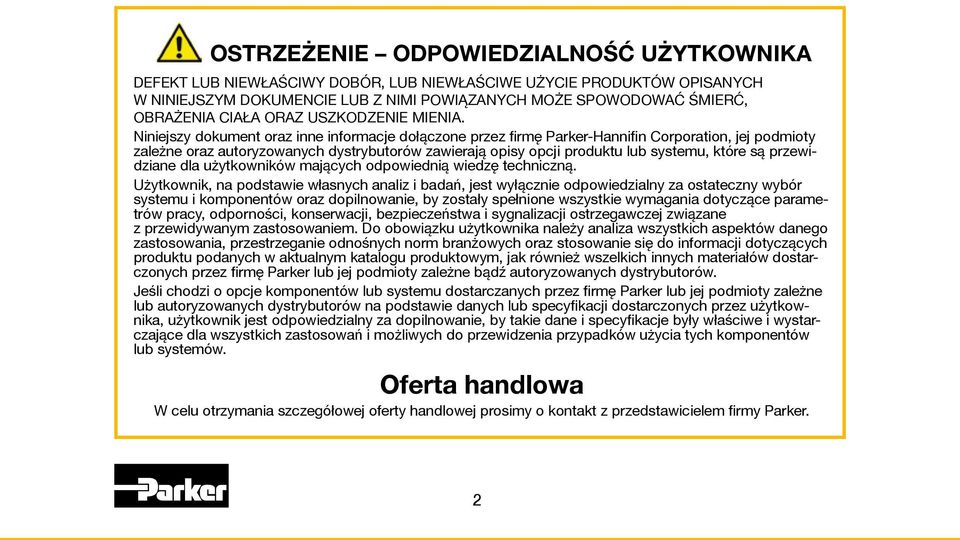

2 OSTRZEŻENIE ODPOWIEDZIALNOŚĆ UŻYTKOWNIKA DEFEKT LUB NIEWŁAŚCIWY DOBÓR, LUB NIEWŁAŚCIWE UŻYCIE PRODUKTÓW OPISANYCH W NINIEJSZYM DOKUMENCIE LUB Z NIMI POWIĄZANYCH MOŻE SPOWODOWAĆ ŚMIERĆ, OBRAŻENIA CIAŁA ORAZ USZKODZENIE MIENIA. Niniejszy dokument oraz inne informacje dołączone przez firmę Parker-Hannifin Corporation, jej podmioty zależne oraz autoryzowanych dystrybutorów zawierają opisy opcji produktu lub systemu, które są przewidziane dla użytkowników mających odpowiednią wiedzę techniczną. Użytkownik, na podstawie własnych analiz i badań, jest wyłącznie odpowiedzialny za ostateczny wybór systemu i komponentów oraz dopilnowanie, by zostały spełnione wszystkie wymagania dotyczące parametrów pracy, odporności, konserwacji, bezpieczeństwa i sygnalizacji ostrzegawczej związane z przewidywanym zastosowaniem. Do obowiązku użytkownika należy analiza wszystkich aspektów danego zastosowania, przestrzeganie odnośnych norm branżowych oraz stosowanie się do informacji dotyczących produktu podanych w aktualnym katalogu produktowym, jak również wszelkich innych materiałów dostarczonych przez firmę Parker lub jej podmioty zależne bądź autoryzowanych dystrybutorów. Jeśli chodzi o opcje komponentów lub systemu dostarczanych przez firmę Parker lub jej podmioty zależne lub autoryzowanych dystrybutorów na podstawie danych lub specyfikacji dostarczonych przez użytkownika, użytkownik jest odpowiedzialny za dopilnowanie, by takie dane i specyfikacje były właściwe i wystarczające dla wszystkich zastosowań i możliwych do przewidzenia przypadków użycia tych komponentów lub systemów. Oferta handlowa W celu otrzymania szczegółowej oferty handlowej prosimy o kontakt z przedstawicielem firmy Parker. 2

3 Spis treści Zalety kompozytowych produktów Lightraulics 4 Informacje ogólne o konstrukcjach siłowników Lightraulics 7 Siłowniki kompozytowe Lightraulics z serii C 10 Siłowniki kompozytowe Lightraulics z serii T 14 Siłowniki kompozytowe Lightraulics z serii A i S 18 Siłowniki narzędziowe Lightraulics do ciężkich prac 19 Funkcje i usługi 20 Inne produkty Lightraulics 21 Galeria zastosowań 23 3

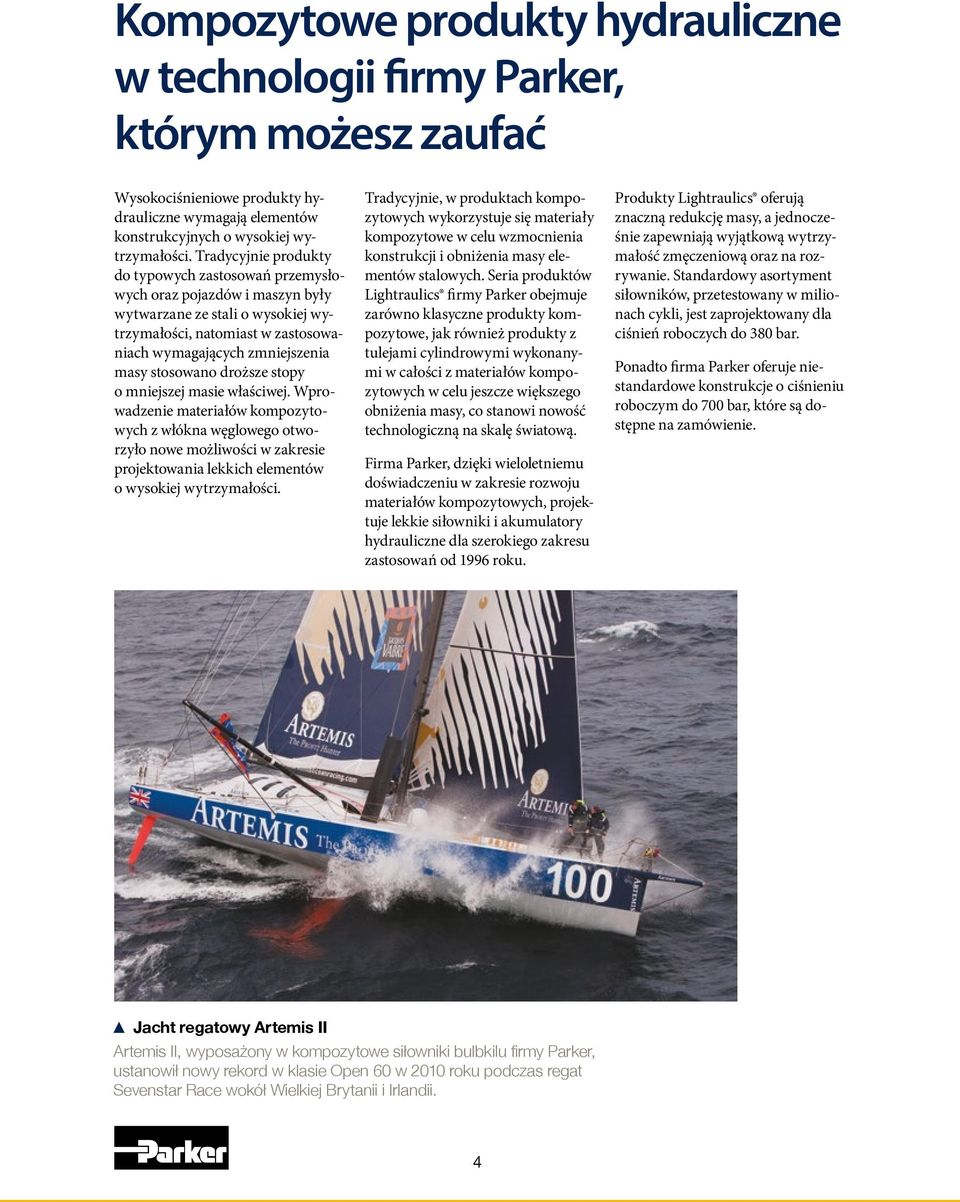

4 Kompozytowe produkty hydrauliczne w technologii firmy Parker, którym możesz zaufać Wysokociśnieniowe produkty hydrauliczne wymagają elementów konstrukcyjnych o wysokiej wytrzymałości. Tradycyjnie produkty do typowych zastosowań przemysłowych oraz pojazdów i maszyn były wytwarzane ze stali o wysokiej wytrzymałości, natomiast w zastosowaniach wymagających zmniejszenia masy stosowano droższe stopy o mniejszej masie właściwej. Wprowadzenie materiałów kompozytowych z włókna węglowego otworzyło nowe możliwości w zakresie projektowania lekkich elementów o wysokiej wytrzymałości. Tradycyjnie, w produktach kompozytowych wykorzystuje się materiały kompozytowe w celu wzmocnienia konstrukcji i obniżenia masy elementów stalowych. Seria produktów Lightraulics firmy Parker obejmuje zarówno klasyczne produkty kompozytowe, jak również produkty z tulejami cylindrowymi wykonanymi w całości z materiałów kompozytowych w celu jeszcze większego obniżenia masy, co stanowi nowość technologiczną na skalę światową. Firma Parker, dzięki wieloletniemu doświadczeniu w zakresie rozwoju materiałów kompozytowych, projektuje lekkie siłowniki i akumulatory hydrauliczne dla szerokiego zakresu zastosowań od 1996 roku. Produkty Lightraulics oferują znaczną redukcję masy, a jednocześnie zapewniają wyjątkową wytrzymałość zmęczeniową oraz na rozrywanie. Standardowy asortyment siłowników, przetestowany w milionach cykli, jest zaprojektowany dla ciśnień roboczych do 380 bar. Ponadto firma Parker oferuje niestandardowe konstrukcje o ciśnieniu roboczym do 700 bar, które są dostępne na zamówienie. Jacht regatowy Artemis II Artemis II, wyposażony w kompozytowe siłowniki bulbkilu firmy Parker, ustanowił nowy rekord w klasie Open 60 w 2010 roku podczas regat Sevenstar Race wokół Wielkiej Brytanii i Irlandii. 4

5 Przewaga kompozytów Wysoka wytrzymałość i sztywność przy niskiej masie Stosunek wytrzymałości do masy materiału kompozytowego firmy Parker jest zazwyczaj dwukrotnie większy niż dla stali, podczas gdy sztywność jest większa o około 2,5 razy. Doskonała trwałość zmęczeniowa Produkty kompozytowe firmy Parker oferują doskonałą wytrzymałość zmęczeniową w porównaniu do lekkich stopów tytanowych, aluminiowych czy magnezowych. Wysoka odporność na korozję Węgiel, szkło oraz włókno aramidowe, podobnie jak żywica, nie korodują. Wiąże się to z dłuższym okresem eksploatacji oraz oszczędnościami czasu i kosztów związanych z konserwacją. Typowe właściwości materiałów tulei cylindrowych Charakterystyka Kompozyt firmy Parker Stopy aluminium Standardowa stal Masa właściwa (g/cm 3 ) Wytrzymałość na rozciąganie (MPa) 1000 maks. 500 maks. 550 Wytrzymałość zmęczeniowa HHH H HH Odporność na korozję HHH HH H 5

6 Wyższa wydajność Kompozytowe siłowniki hydrauliczne są do 60% lżejsze, zapewniają oszczędność energii oraz większą wydajność. Lżejsze, mocniejsze, szybsze, bardziej ekologiczne... Redukcja masy do 60% Obniżenie zużycia energii (paliwo/elektryczność), zmniejszenie kosztów operacyjnych i poprawa efektywności Zmniejszenie obciążenia przypadającego na oś zapewniające oszczędność energii i pozwalające zwiększyć masę użyteczną Możliwość zastosowania dodatkowych funkcji, w przypadku, gdy masa całkowita jest ograniczona Możliwość samodzielnego przenoszenia narzędzi hydraulicznych podczas ich obsługi Większe przyspieszenie Zmniejszone zapotrzebowanie na energię Krótsze czasy cykli poprawiające wydajność Materiał niemagnetyczny Odpowiedni do zastosowań wrażliwych na pole magnetyczne Doskonała odporność na korozję Produkty kompozytowe Lightraulics lepiej pracują w najcięższych warunkach oraz zmniejszają nakłady na konserwację Zdjęcie dzięki uprzejmości firmy Vestas Wind Systems A/S. Trwałe produkty o długim okresie użytkowania Wysoka wytrzymałość zmęczeniowa Większa liczba cykli przy wysokich poziomach ciśnienia Mniejsze wymagania w zakresie konserwacji Zdjęcie dzięki uprzejmości firmy Zollner Elektronik AG. Mniejsze drgania Doskonałe właściwości tłumienia drgań poprawiają pracę w zastosowaniach, w których drgania są niepożądane 6

7 Lightraulics przełomowe rozwiązanie w zakresie lekkich konstrukcji Dzięki opatentowanym technologiom kompozytowym zastosowanym w produktach Lightraulics firma Parker może oferować ultralekkie produkty hydrauliczne o wysokich właściwościach użytkowych. W produktach kompozytowych firmy Parker wykorzystywane są systemy polimerów wzmocnionych specjalnie wybranymi włóknami, co pozwala na dostosowanie właściwości materiału poprzez odpowiednie zestawienie różnych włókien i spoiw. Seria C Tuleja cylindrowa wykonana w całości z materiału kompozytowego Redukcja masy do 60% 1) Seria T Tuleja cylindrowa wykonana w całości z materiału kompozytowego z prętami ściągającymi Redukcja masy do 50% 1) Seria S i A Cienkościenna tuleja wykonana ze stali lub aluminium i wzmocniona kompozytami Redukcja masy do 45% 1) Jak wybrać najlepszą konstrukcję dla danego zastosowania Właściwości Porównanie do standardowej stali Seria C Seria T Seria A Seria S Redukcja masy - HHH HH HH H Maks. średnica zewnętrzna Maks. ciśnienie robocze ok. 1,2 x średn. otworu ok. 1,4 x średn. otworu ok. 1,25 x średn. otworu ok. 1,2 2) x średn. otworu ok. 1,3 2) x średn. otworu 380 bar 380 bar 380 bar 700 bar 700 bar 1) Zmniejszenie masy w porównaniu do konstrukcji ze standardowej stali. 2) Porównanie wartości dla maks. ciśnienia roboczego 380 bar; średnica może się zwiększyć ze względu na wyższe ciśnienia robocze. 7

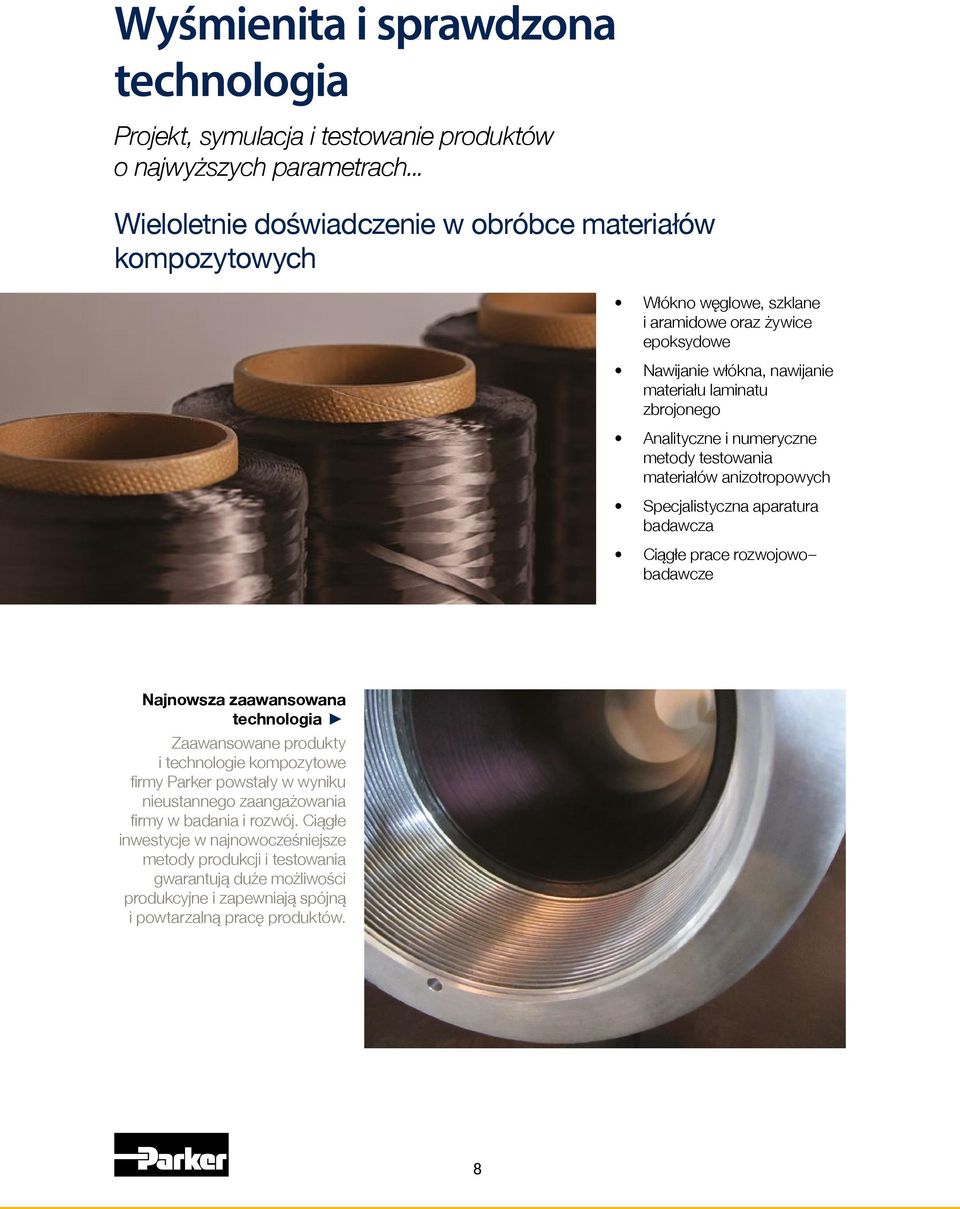

8 Wyśmienita i sprawdzona technologia Projekt, symulacja i testowanie produktów o najwyższych parametrach... Wieloletnie doświadczenie w obróbce materiałów kompozytowych Włókno węglowe, szklane i aramidowe oraz żywice epoksydowe Nawijanie włókna, nawijanie materiału laminatu zbrojonego Analityczne i numeryczne metody testowania materiałów anizotropowych Specjalistyczna aparatura badawcza Ciągłe prace rozwojowo badawcze Najnowsza zaawansowana technologia Zaawansowane produkty i technologie kompozytowe firmy Parker powstały w wyniku nieustannego zaangażowania firmy w badania i rozwój. Ciągłe inwestycje w najnowocześniejsze metody produkcji i testowania gwarantują duże możliwości produkcyjne i zapewniają spójną i powtarzalną pracę produktów. 8

9 Redukcja masy Produkty Lightraulics z serii C w porównaniu ze standardowymi siłownikami aluminiowymi i stalowymi Przykładowe dane techniczne siłownika Maks. ciśnienie robocze 380 bar (5500 psi) Średnica tłoka 200 mm Średnica tłoczyska mm Skok 1600 mm Masa (kg) % cięższy niż kompozyt! 65% cięższy niż kompozyt! Kompozyt Aluminium Stal Dane poglądowe. Na żądanie możemy przedstawić dokładne porównania dla konkretnego zastosowania. Specyfikacja testowa Cykle przy m ciśnieniu Rozrywanie Obciążenie boczne Krótkie skoki ( dithering ) Wyboczenie Próba zrzutowa Próba udarności Gazoszczelność 0,5 mln cykli przy ciśnieniu bar ( psi) Konstrukcje kompozytowe charakteryzują się wyjątkowo wysoką wytrzymałością i nie pękają nawet przy ciśnieniu ponad 3-krotnie wyższym od ciśnienia roboczego. Specjalnie zaprojektowane bezpieczne uszczelnienie zapewnia kontrolowany wyciek zapobiegający rozerwaniu. 1 milion cykli pod ciągłym obciążeniem bocznym 1 milion cykli krótkich skoków +/- 5 mm Próba wyboczenia potwierdziła obliczone współczynniki bezpieczeństwa Brak uszkodzeń strukturalnych po próbie zrzutowej Brak utraty ciśnienia i uszkodzeń strukturalnych po próbie udarności Brak utraty ciśnienia podczas długotrwałej próby 9

10 Produkty Lightraulics z serii C Siłowniki Lightraulics z serii C firmy Parker mają tuleje cylindrowe wykonane w całości z materiału kompozytowego i oferują redukcję masy nawet do 60% w porównaniu ze standardowymi konstrukcjami ze stali. Wyjątkowa konstrukcja W tradycyjnych konstrukcjach kompozytowych (produkty z serii A i S) metalowa wkładka przenosi obciążenia osiowe i obwodowe, a także pełni funkcję bariery dyfuzyjnej w celu uszczelnienia. W takich konstrukcjach kompozytowy owój może tylko przenosić obciążenia obwodowe, natomiast metalowa wkładka musi dalej przenosić obciążenia osiowe. Zmniejszająca masę, wewnętrzna kompozytowa wkładka Lightraulics firmy Parker sprawia, że metalowe wkładki stają się niepotrzebne, jednocześnie pozwala w maksymalnym stopniu wykorzystać wyjątkowe właściwości kompozytów. Łożyska kuliste Standardowe siłowniki są wyposażone w łożyska kuliste z optymalnie dobranym stopniem swobody w obu punktach mocowania, co zapewnia łagodny rozkład sił. Niestandardowe sposoby mocowania są dostępne na zamówienie. Głowica siłownika Opatentowana konstrukcja firmy Parker tworzy stałe, trwałe połączenie między kompozytową tuleją, aluminiową podstawą i zakończeniami po stronie tłoczyska. Integralność strukturalna tego połączenia została sprawdzona dla ciśnień 3-krotnie przekraczających znamionowe ciśnienie robocze. Lekkie zakończenie po stronie tłoczyska i uszczelnienia Pakietowa dławica tłoczyska jest wkręcona w głowicę siłownika, zapewniając szybki i łatwy serwis uszczelnień tłoczyska, skrócenie czasu przestoju oraz wysoką wydajność. Zarówno dławica, jak i głowica, są wykonane maszynowo z wysokiej klasy stopów aluminium i poddane obróbce powierzchni w celu zabezpieczenia przed korozją, aby zapewnić wysokie właściwości użytkowe podczas pracy w niesprzyjających warunkach. 10

11 Kompozytowa zewnętrzna tuleja cylindrowa Wyjątkowa lekka konstrukcja wykonana w całości z kompozytów przenosi obciążenia osiowe i nie wymaga stosowania żadnych metalowych tulei cylindrowych, wkładek ani prętów ściągających. Lekkie zakończenie podstawy Jednoczęściowe zakończenie podstawy siłownika jest wykonane maszynowo z wysokiej klasy stopu aluminium w celu zapewnienia doskonałej wytrzymałości zmęczeniowej podczas pracy z dużymi obciążeniami. Wszystkie części aluminiowe zostały poddane obróbce powierzchni w celu zapewnienia odporności na korozję nawet w agresywnych środowiskach. Wewnętrzna wkładka kompozytowa Zintegrowana lekka plastikowa warstwa pełni funkcję bariery dyfuzyjnej oraz przenosi obciążenia obwodowe. Dokładne wykończenie powierzchni wewnętrznej znacznie zmniejsza zużycie uszczelnienia, zapewniając długi okres eksploatacji. Lekki tłok i tłoczysko Aluminiowy tłok o małej bezwładności pozwala na osiągnięcie szybkich, krótkich czasów cykli. Szerokie pierścienie łożyskowe zapewniają stabilność i odporność na zużycie, a przez to długi okres eksploatacji i wysoką wydajność. W przypadku tłoczysk o większych średnicach można wybrać konstrukcję tłoczyska z wydrążonym wnętrzem w celu minimalizacji masy ruchomej. Opatentowana technologia łączenia Jednym z największych wyzwań podczas pracy z materiałami kompozytowymi i metalami w zastosowaniach hydraulicznych o wysokim ciśnieniu jest zapewnienie mocnego połączenia między tymi dwoma materiałami. Połączenia klejone nie wytrzymują wysokich ciśnień roboczych, natomiast połączenia śrubowe mogą naruszyć trwałość strukturalną materiału kompozytowego. Firma Parker opracowała opatentowane mechaniczne połączenie, które pozwala obejść te ograniczenia, oferując redukcję masy i jednocześnie zapewniając sprawdzoną wytrzymałość na wysokie ciśnienie i krótkie czasy cykli. 11

12 Dane techniczne produktu Siłowniki kompozytowe Lightraulics z serii C Ciśnienie robocze Ciśnienie testowe Długość skoku Znamionowa trwałość zmęczeniowa Maks. prędkość tłoka Materiał tulei Materiał tłoka Materiał tłoczyska Mocowania Dobór siłownika Seria C 380 bar (5500 psi) 570 bar (8250 psi) do 3000 mm cykli przy ciśnieniu 380 bar, testowana przez cykli przy ciśnieniu 380 bar 0,3 m/s materiał kompozytowy wzmacniany włóknem węglowym aluminium twarda stal chromowana łożyska kuliste, inne rodzaje mocowania dostępne na zamówienie System uszczelnienia uszczelnienie tłokowe termoplastyczny elastomer poliestrowy uszczelnienie tłoczyska wargowe z poliuretanu uszczelnienie zgarniające na bazie poliestru pierścienie O-ring poliuretan (PU) Zakres temperatur -20 C do +80 C Płyn hydrauliczny mineralny olej hydrauliczny W celu uzyskania danych technicznych dla produktów niestandardowych prosimy o kontakt pod adresem lightraulics@parker.com i przesłanie nam szczegółowych informacji o danym zastosowaniu. H I J C + Skok Skok K L M E F D A B G P Q N O S R T U 12

13 Wymiary A Cylinder B Tłoczysko C D E F G H I J K L M N O P Q R S T (BSPP) U (BSPP) G 1 /4 G 3 / G 3 /8 G 1 /4 G 3 /8 G 3 / G 3 /8 G 1 /4 G 1 /2 G 1 / G 3 /8 G 3 /8 G 1 /2 G 1 / G 1 /2 G 3 /8 G 3 /4 G 3 / G 3 /8 G 3 /4 Charakterystyka robocza A Cylinder B Tłoczysko Typ tłoczyska Dostępna siła (kn) Ściskanie Naprężanie Min. skok Masa przy min. skoku 1) (kg) Dodatkowa masa dla skoku 100 mm (kg) wydrążony wydrążony wydrążony wydrążony wydrążony Sposób zamawiania L C C H 380 D Typ Produkt Seria Typ tłoczyska Ciśnienie bar Działanie Tłok mm Tłoczysko mm Skok mm Używane w fabryce Lekki Siłownik C H - wydrążony S Dwustronne np. mm np. 70 mm np O ile nie zaznaczono inaczej, wszystkie wymiary podano w milimetrach. Zgodnie z naszymi zasadami dotyczącymi ciągłego ulepszania produktów dane techniczne zamieszczone w tym katalogu mogą ulec zmianie bez powiadomienia. Prosimy pytać o dokładne wymiary podczas składania zamówienia. 1) Możliwe jest dalsze obniżenie masy poprzez zastosowanie niestandardowych uch na tłoczyskach. 13

14 Produkty Lightraulics z serii T Siłowniki kompozytowe Lightraulics z serii T firmy Parker mają tuleje cylindrowe wykonane w całości z materiału kompozytowego oraz pręty ściągające, dzięki czemu oferują redukcję masy nawet do 50% w porównaniu ze standardowymi konstrukcjami ze stali. Zoptymalizowane, lekkie pręty ściągające Kompozytowe tuleje cylindrowe z serii T, podobnie jak w przypadku serii C, są w całości wykonane z materiału kompozytowego w celu jak największego obniżenia masy produktu. Tuleja cylindrowa Lightraulics firmy Parker pełni funkcję bariery dyfuzyjnej uszczelnienia i przenosi obciążenia obwodowe, inaczej niż w przypadku tradycyjnych konstrukcji kompozytowych, w których potrzebna jest metalowa wkładka w celu zapewnienia tych funkcji. Łożysko kuliste Siłowniki są standardowo wyposażone w łożysko kuliste na końcu tłoczyska. Niestandardowe sposoby mocowania są dostępne na zamówienie. Lekkie zakończenie tłoczyska i uszczelnienia Dławica siłownika jest wykonana maszynowo z wysokiej klasy stopów aluminium i poddana obróbce powierzchni w celu zabezpieczenia przed korozją, aby zapewnić wysokie właściwości użytkowe podczas pracy w niesprzyjających warunkach. 14

15 Pręty ściągające Lekkie siłowniki z serii T są wyposażone w stalowe pręty ściągające przenoszące obciążenia osiowe. Lekkie zakończenie podstawy Jednoczęściowe zakończenie siłownika jest wykonane maszynowo z wysokiej klasy stopu aluminium w celu zapewnienia doskonałej wytrzymałości zmęczeniowej podczas pracy z dużymi obciążeniami. Wszystkie części aluminiowe zostały poddane obróbce powierzchni w celu zapewnienia odporności na korozję nawet w agresywnych środowiskach. Siłowniki są standardowo wyposażone w łożysko czopu czołowego na zakończeniu podstawy. Kompozytowa tuleja cylindrowa Lekka tuleja cylindrowa wykonana w całości z materiału kompozytowego pełni funkcję bariery dyfuzyjnej oraz przenosi obciążenia obwodowe. Dokładne wykończenie powierzchni wewnętrznej znacznie zmniejsza zużycie uszczelnienia, zapewniając długi okres eksploatacji. Lekki tłok i tłoczysko Aluminiowy tłok o małej bezwładności pozwala na osiągnięcie szybkich, krótkich czasów cykli. Szerokie pierścienie łożyskowe zapewniają stabilność i odporność na zużycie, a przez to długi okres eksploatacji i wysoką wydajność. W przypadku tłoczysk o większych średnicach można wybrać konstrukcję tłoczyska z wydrążonym wnętrzem w celu minimalizacji masy ruchomej. 15

16 Dane techniczne produktu Siłowniki kompozytowe Lightraulics z serii T Ciśnienie robocze Ciśnienie testowe Długość skoku Znamionowa trwałość zmęczeniowa Maks. prędkość tłoka Materiał tulei Materiał tłoka Materiał tłoczyska Mocowania Dobór siłownika Seria T 380 bar (5500 psi) 570 bar (8250 psi) standardowo do 3000 mm cykli przy ciśnieniu 380 bar, testowana przez cykli przy ciśnieniu 380 bar 0,3 m/s materiał kompozytowy wzmacniany włóknem węglowym aluminium twarda stal chromowana łożysko kuliste na tłoczysku, łożysko czopu czołowego na zakończeniu podstawy, inne rodzaje mocowania dostępne na zamówienie System uszczelnienia uszczelnienie tłokowe termoplastyczny elastomer poliestrowy uszczelnienie tłoczyska wargowe z poliuretanu uszczelnienie zgarniające na bazie poliestru pierścienie O-ring poliuretan (PU) Zakres temperatur -20 C do +80 C Płyn hydrauliczny mineralny olej hydrauliczny W celu uzyskania danych technicznych dla produktów niestandardowych prosimy o kontakt pod adresem lightraulics@parker.com i przesłanie nam szczegółowych informacji o danym zastosowaniu. C + Skok Skok 16

17 Wymiary A Cylinder B Tłoczysko C E F H I J L M N O P Q T (BSPP) U (BSPP) G 1 /4 G 3 / G 3 /8 G 1 /4 G 3 /8 G 3 / G 3 /8 G 1 /4 G 1 /2 G 1 / G 3 /8 G 3 /8 G 1 /2 G 1 / G 1 /2 G 3 /8 G 3 /4 G 3 / G 3 /8 G 3 /4 Charakterystyka robocza A Cylinder B Tłoczysko Typ tłoczyska Dostępna siła (kn) Ściskanie Naprężenie Min. skok Masa przy min. skoku 1) (kg) Dodatkowa masa dla skoku 100 mm (kg) wydrążony wydrążony wydrążony wydrążony wydrążony Sposób zamawiania L C T H 380 D Typ Produkt Seria Typ tłoczyska Ciśnienie bar Działanie Tłok mm Tłoczysko mm Skok mm Używane w fabryce Lekki Siłownik T H - wydrążony S Dwustronne np. 200 mm np. 90 mm np mm O ile nie zaznaczono inaczej, wszystkie wymiary podano w milimetrach. Zgodnie z naszymi zasadami dotyczącymi ciągłego ulepszania produktów dane techniczne zamieszczone w tym katalogu mogą ulec zmianie bez powiadomienia. Prosimy pytać o dokładne wymiary podczas składania zamówienia. 1) Możliwe jest dalsze obniżenie masy poprzez zastosowanie niestandardowych uch na tłoczyskach. 17

18 Produkty Lightraulics z serii A i S Produkty Lightraulics z serii A i S mają cienkościenne wkładki metalowe z kompozytowym owojem wzmocnionym włóknem i oferują redukcję masy nawet do 45% w porównaniu ze standardowymi konstrukcjami ze stali. Metalowa wkładka Cienkościenna wkładka wykonana z aluminium (seria A) lub stali (seria S) działa jak bariera dyfuzyjna i przenosi obciążenia osiowe i obwodowe. Kompozytowy owój Kompozytowa konstrukcja wzmacniana włóknem wzmacnia metalową wkładkę, przenosząc obciążenia obwodowe. Dane techniczne produktu Ciśnienie robocze do 700 bar ( psi) Średnica tłoka do 250 mm Długość skoku do 3000 mm Materiał tulei Cienkościenne aluminium (seria A) lub stal (seria S) z owojem kompozytowym wzmacnianym włóknem Materiał tłoka aluminium Materiał tłoczyska twarda stal chromowana Zakres temperatur -20 C do +80 C Płyn hydrauliczny mineralny olej hydrauliczny Siłowniki Lightraulics z serii A i S mogą zostać zaprojektowane specjalne pod zastosowanie klienta. Prosimy o kontakt z nami pod adresem lightraulics@parker.com i przesłanie nam wymaganej specyfikacji. Przykład produktu Seria A Ciśnienie robocze Średnica tłoka Skok Maks. siła Masa 700 bar 210 mm 550 mm 1480 kn 248 kg 18

19 Siłowniki narzędziowe Lightraulics do ciężkich prac Ultralekkie kompozytowe siłowniki narzędziowe firmy Parker są zwykle lżejsze o 65-75% niż standardowe siłowniki ze stali, skracają czas obsługi na terenie budowy, zwiększają produktywność, eliminują potrzebę przenoszenia z użyciem sprzętu do podnoszenia i zwiększają bezpieczeństwo operatora. Idealne rozwiązanie o samych zaletach w zakresie podnoszenia. Rewolucja w podnoszeniu Ultralekkie siłowniki narzędziowe Lightraulics firmy Parker zmieniają sposób radzenia sobie z obciążeniami na terenie budowy. W odróżnieniu od tradycyjnych, ciężkich stalowych siłowników do podnoszenia, których nie można przenosić bez pomocy i które są trudne do precyzyjnego ustawienia, siłowniki narzędziowe Lightraulics są wykonane ze stopów lekkich odpornych na korozję oraz materiałów kompozytowych z włókna węglowego. Takie siłowniki można szybko i precyzyjnie ustawić najczęściej bez pomocy drugiej osoby. Ultralekkie siłowniki narzędziowe są dostępne w wersjach o udźwigu t. Standardowa długość skoku wynosi mm, a inne konstrukcje są dostępne na zamówienie. Opatentowana lekka konstrukcja zawiera zawór bezpieczeństwa, który zabezpiecza siłownik przed zbyt wysokim ciśnieniem, chroniąc tym samym operatorów, jak i podnoszone ładunki. Dzięki tym siłownikom można poprawić wydajność i zmniejszyć nakłady na robociznę. Dane techniczne produktu Udźwig Ciśnienie robocze Materiał tulei Materiał zakończenia Materiał płyty dociskowej Płyn hydrauliczny t do 700 bar ( psi) tworzywo sztuczne wzmacnianie włóknem węglowym (CFRP) z zewnętrzną warstwą ochronną z włókna aramidowego stop aluminium stal hartowana, element wymienny mineralny olej hydrauliczny Typowe masy porównywalnych siłowników Udźwig Skok mm Stal kg Aluminium kg Kompozyt kg 50 t t t t t t t t Uproszczenie prac w ciężkich warunkach Lekkość zmniejszenie masy do 65 75% w porównaniu do standardowych siłowników ze stali Odporność na korozję niekorozyjna tuleja kompozytowa i konstrukcja zewnętrzna z lekkich stopów zabezpieczonych przed korozją Przenośność dwa wbudowane uchwyty Trwałość wymienna płyta dociskowa ze stali hartowanej 19

20 Funkcje i usługi Dostosowanie siłownika Produkty klientów mogą być dodatkowo wyposażone w szereg opcjonalnych funkcji, na przykład: wbudowane zawory układy czujników sprzężenia zwrotnego alternatywne systemy uszczelnień owoje ochronne... Jeśli nie mogą Państwo znaleźć siłownika dla swojego zastosowania, z przyjemnością opracujemy niestandardowe wykonanie lekkiego siłownika na podstawie wymaganej specyfikacji. Przykład produktu Wbudowany zawór przeciążeniowo-zwrotny sterowany Owój ochronny Wykończenie zewnętrzne dla każdego zastosowania Wszystkie produkty Lightraulics są dostępne z różnymi wykończeniami powierzchni: Standardowe czarna warstwa podkładowa, czyste wykończenie węglowe do zastosowań ogólnych. Opcjonalne owój z włókna aramidowego odpornego na ścieranie do zastosowań w surowych warunkach. Opcjonalne powłoka przezroczysta lub farba według specyfikacji klienta. Inne wykończenia kosmetyczne dostępne na zamówienie. Utrzymanie maksymalnej wydajności Wyjątkowa technologia siłowników kompozytowych firmy Parker zapewnia bardzo dobrą pracę przez ponad setki tysięcy cykli. W celu utrzymania wysokiego poziomu sprawności i ochrony poniesionych nakładów, oferujemy usługę konserwacji i remontu w naszej fabryce zgodnie z identycznymi standardami i normami, jakie stosujemy podczas procesu produkcji. Odnowione fabrycznie siłowniki są objęte taką samą gwarancją jak nowe produkty. 20

21 Inne produkty Lightraulics Oprócz siłowników Lightraulics oferujemy na zamówienie także inne lekkie produkty kompozytowe charakteryzujące się doskonałymi właściwościami zgodnie ze specyfikacją klienta. Niestandardowe kompozytowe akumulatory tłokowe Kompozytowe akumulatory tłokowe Lightraulics, uzupełniające ofertę naszych siłowników, zapewniają zmniejszenie masy produktów nawet do 80% i są dostępne dla szerokiej gamy zastosowań. Prosimy o kontakt z nami i przesłanie nam wymaganej specyfikacji, abyśmy mogli złożyć ofertę spełniającą wymagania danego zastosowania. Dane techniczne produktu Ciśnienie robocze do 420 bar (6100 psi) Objętość do 50 litrów Przykład produktu Ciśnienie robocze Średnica tłoka Objętość Długość Masa 210 bar (3045 psi) 100 mm 2 litry 489 mm 9 kg 21

22 Niestandardowe obudowy kompozytowe do zastosowańpodwodnych Dane techniczne produktu Ciśnienie zewnętrzne/otoczenia Długość Średnica zewnętrzna do 300 bar (4350 psi) do 3,5 m do 600 mm Przykład produktu Ciśnienie otoczenia Średnica wewnętrzna Długość Masa 300 bar (4350 psi) 326 mm 1800 mm 120 kg Kompozytowe siłowniki bomu Dane techniczne produktu Średnica tłoka do 200 mm Ciśnienie robocze do 440 bar (6382 psi) Długość całkowita do 8500 mm Skok do 1000 mm Więcej informacji Parker Hannifin Manufacturing Germany GmbH & Co. KG Composite Technologies Europe CTE Carl-Zeiss-Str Stuhr + 49 (0) lightraulics@parker.com 22

23 Galeria zastosowań Siłowniki kompozytowe Lightraulics o wysokich parametrach idealnie nadają się do różnych zastosowań w przemyśle lotniczym i kosmonautycznym na przykład do poruszania urządzeniami do testowania klap skrzydłowych. Działające przy ciśnieniu 250 bar kompozytowe serwosiłowniki o małej bezwładności sprawiają, że ten smok z parku rozrywki rusza się jak żywy. Zdjęcia dzięki uprzejmości firmy Zollner Elektronik AG. Lekkie kompozytowe siłowniki zapewniają większy zasięg i zmniejszają obciążenie na oś w zastosowaniach mobilnych, na przykład w drążku kierowniczym w tym pojeździe szynowodrogowym. Większe przyspieszenie, mniejsze zapotrzebowanie na energię i krótsze czasy cykli, to wszystko można osiągnąć dzięki zastosowaniu kompozytowych siłowników hydraulicznych w ramieniu robota przemysłowego. Siłowniki kompozytowe oferują większą odporność na korozję i masę użyteczną podwodnych wiertnic Zdjęcie dzięki uprzejmości wydziału Marum, Uniwersytet w Bremie. W zastosowaniach przybrzeżnych masa ma krytyczne znaczenie. Użycie lekkich, odpornych na korozję siłowników kompozytowych jako narzędzi montażowych turbin wiatrowych pozwala zwiększyć tempo pracy załogi, poprawić bezpieczeństwo i zmniejszyć obciążenie dźwigu. Zmniejszenie obciążenia na oś poprzez zastosowanie materiałów kompozytowych zwalnia miejsca na wyposażenie dodatkowe np. w zastosowaniach wojskowych na dodatkowe uzbrojenie. 23
