Samodzielne zakuwanie węży hydraulicznych. za pomocą systemu Parkrimp No-Skive

Transkrypt

1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Samodzielne zakuwanie węży hydraulicznych za pomocą systemu Parkrimp No-Skive

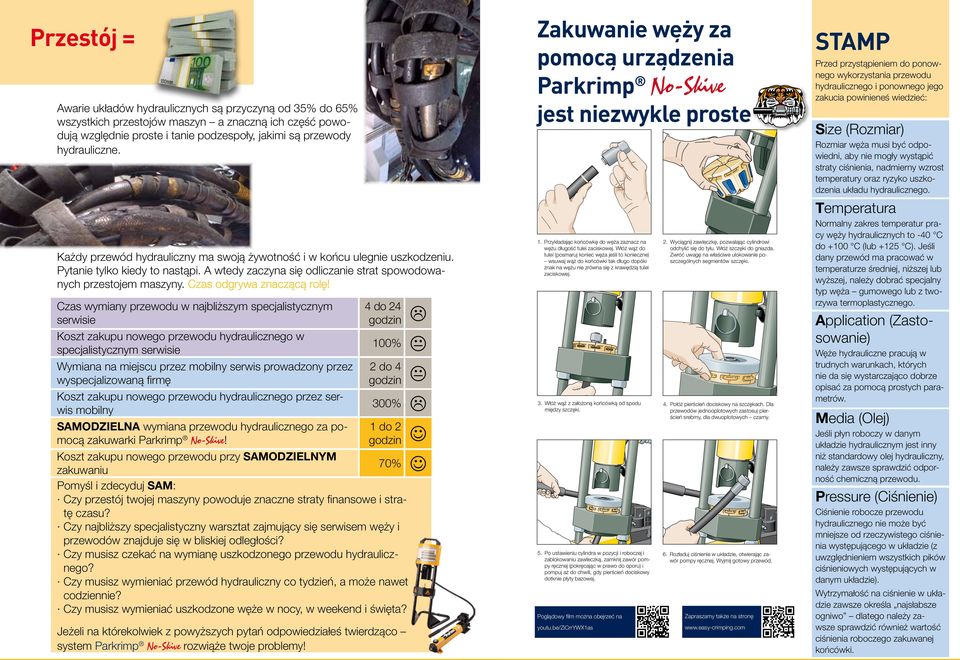

2 Przestój = Awarie układów hydraulicznych są przyczyną od 35% do 65% wszystkich przestojów maszyn a znaczną ich część powodują względnie proste i tanie podzespoły, jakimi są przewody hydrauliczne. Każdy przewód hydrauliczny ma swoją żywotność i w końcu ulegnie uszkodzeniu. Pytanie tylko kiedy to nastąpi. A wtedy zaczyna się odliczanie strat spowodowanych przestojem maszyny. Czas odgrywa znaczącą rolę! Czas wymiany przewodu w najbliższym specjalistycznym serwisie Koszt zakupu nowego przewodu hydraulicznego w specjalistycznym serwisie Wymiana na miejscu przez mobilny serwis prowadzony przez wyspecjalizowaną firmę Koszt zakupu nowego przewodu hydraulicznego przez serwis mobilny SAMODZIELNA wymiana przewodu hydraulicznego za pomocą zakuwarki Parkrimp No-Skive! 4 do 24 Koszt zakupu nowego przewodu przy SAMODZIELNYM 70% zakuwaniu Pomyśl i zdecyduj SAM: Czy przestój twojej maszyny powoduje znaczne straty finansowe i stratę czasu? Czy najbliższy specjalistyczny warsztat zajmujący się serwisem węży i przewodów znajduje się w bliskiej odległości? Czy musisz czekać na wymianę uszkodzonego przewodu hydraulicznego? Czy musisz wymieniać przewód hydrauliczny co tydzień, a może nawet codziennie? Czy musisz wymieniać uszkodzone węże w nocy, w weekend i święta? Jeżeli na którekolwiek z powyższych pytań odpowiedziałeś twierdząco system Parkrimp No-Skive rozwiąże twoje problemy! 100% 2 do 4 300% 1 do 2 Zakuwanie węży za pomocą urządzenia Parkrimp No-Skive jest niezwykle proste 1. Przykładając końcówkę do węża zaznacz na wężu długość tulei zaciskowej. Włóż wąż do tulei (posmaruj koniec węża jeśli to konieczne) wsuwaj wąż do końcówki tak długo dopóki znak na wężu nie zrówna się z krawędzią tulei zaciskowej. 3. Włóż wąż z założoną końcówką od spodu między szczęki. 5. Po ustawieniu cylindra w pozycji i roboczej i zablokowaniu zawleczką, zamknij zawór pompy ręcznej (pokręcając w prawo do oporu) i pompuj aż do chwili, gdy pierścień dociskowy dotknie płyty bazowej. Poglądowy film można obejrzeć na youtu.be/zicrrywx1as 2. Wyciągnij zawleczkę, pozwalając cylindrowi odchylić się do tyłu. Włóż szczęki do gniazda. Zwróć uwagę na właściwe ulokowanie poszczególnych segmentów szczęki. 4. Połóż pierścień dociskowy na szczękach. Dla przewodów jednooplotowych zastosuj pierścień srebrny, dla dwuoplotowych czarny. 6. Rozładuj ciśnienie w układzie, otwierając zawór pompy ręcznej. Wyjmij gotowy przewód. Zapraszamy także na stronę STAMP Przed przystąpieniem do ponownego wykorzystania przewodu hydraulicznego i ponownego jego zakucia powinieneś wiedzieć: Size (Rozmiar) Rozmiar węża musi być odpowiedni, aby nie mogły wystąpić straty ciśnienia, nadmierny wzrost temperatury oraz ryzyko uszkodzenia układu hydraulicznego. Temperatura Normalny zakres temperatur pracy węży hydraulicznych to -40 C do +100 C ( +125 C). Jeśli dany przewód ma pracować w temperaturze średniej, niższej wyższej, należy dobrać specjalny typ węża gumowego z tworzywa termoplastycznego. Application (Zastosowanie) Węże hydrauliczne pracują w trudnych warunkach, których nie da się wystarczająco dobrze opisać za pomocą prostych parametrów. Media (Olej) Jeśli płyn roboczy w danym układzie hydraulicznym jest inny niż standardowy olej hydrauliczny, należy zawsze sprawdzić odporność chemiczną przewodu. Pressure (Ciśnienie) przewodu hydraulicznego nie może być mniejsze od rzeczywistego ciśnienia występującego w układzie (z uwzględnieniem wszystkich pików ciśnieniowych występujących w danym układzie). Wytrzymałość na ciśnienie w układzie zawsze określa najsłabsze ogniwo dlatego należy zawsze sprawdzić również wartość ciśnienia roboczego zakuwanej końcówki.

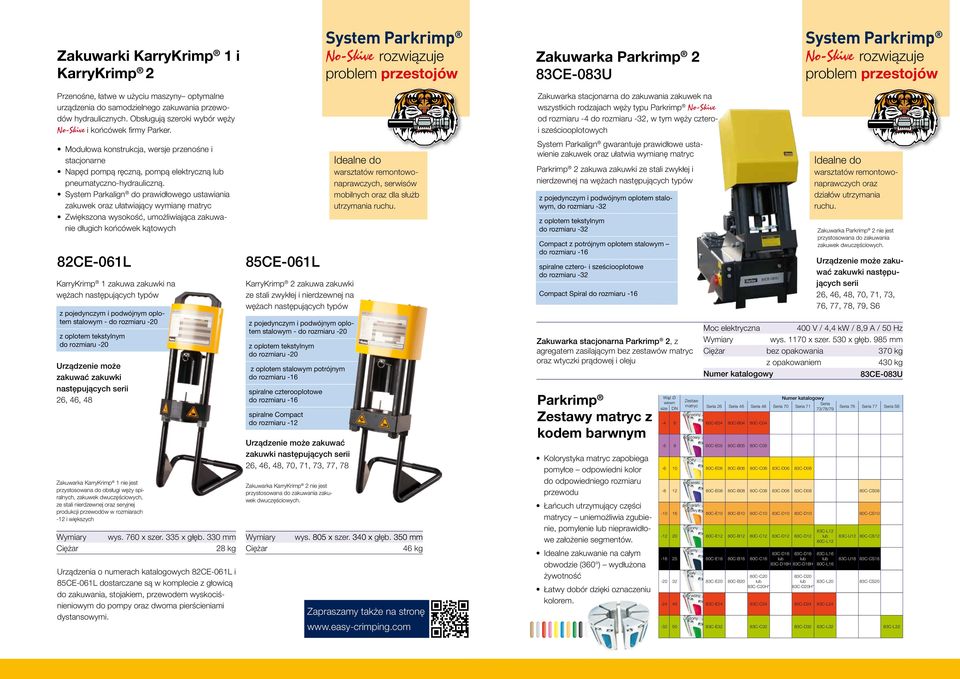

3 Zakuwarki KarryKrimp 1 i System Parkrimp No-Skive rozwiązuje problem przestojów Zakuwarka Parkrimp 2 83CE-083U System Parkrimp No-Skive rozwiązuje problem przestojów Przenośne, łatwe w użyciu maszyny optymalne urządzenia do samodzielnego zakuwania przewodów hydraulicznych. Obsługują szeroki wybór węży No-Skive i końcówek firmy Parker. Modułowa konstrukcja, wersje przenośne i stacjonarne Napęd pompą ręczną, pompą elektryczną pneumatyczno-hydrauliczną. System Parkalign do prawidłowego ustawiania zakuwek oraz ułatwiający wymianę matryc Zwiększona wysokość, umożliwiająca zakuwanie długich końcówek kątowych 82CE-061L KarryKrimp 1 zakuwa zakuwki na wężach następujących typów z pojedynczym i podwójnym oplotem stalowym - do rozmiaru -20 do rozmiaru -20 Urządzenie może zakuwać zakuwki następujących serii 26, 46, 48 Zakuwarka KarryKrimp 1 nie jest przystosowana do obsługi węży spiralnych, zakuwek dwuczęściowych, ze stali nierdzewnej oraz seryjnej produkcji przewodów w rozmiarach -12 i większych wys. 760 x szer. 335 x głęb. 330 mm 28 kg Urządzenia o numerach katalogowych 82CE-061L i 85CE-061L dostarczane są w komplecie z głowicą do zakuwania, stojakiem, przewodem wyskociśnieniowym do pompy oraz dwoma pierścieniami dystansowymi. 85CE-061L zakuwa zakuwki ze stali zwykłej i nierdzewnej na wężach następujących typów z pojedynczym i podwójnym oplotem stalowym - do rozmiaru -20 do rozmiaru -20 z oplotem stalowym potrójnym spiralne czterooplotowe spiralne Compact do rozmiaru -12 Urządzenie może zakuwać zakuwki następujących serii 26, 46, 48, 70, 71, 73, 77, 78 Zakuwarka nie jest przystosowana do zakuwania zakuwek dwuczęściowych. Idealne do warsztatów remontowonaprawczych, serwisów mobilnych oraz dla służb utrzymania ruchu. wys. 805 x szer. 340 x głęb. 350 mm 46 kg Zapraszamy także na stronę Zakuwarka stacjonarna do zakuwania zakuwek na wszystkich rodzajach węży typu Parkrimp No-Skive od rozmiaru -4, w tym węży czteroi sześciooplotowych System Parkalign gwarantuje prawidłowe ustawienie zakuwek oraz ułatwia wymianę matryc Parkrimp 2 zakuwa zakuwki ze stali zwykłej i nierdzewnej na wężach następujących typów z pojedynczym i podwójnym oplotem stalowym, Compact z potrójnym oplotem stalowym spiralne cztero- i sześciooplotowe Compact Spiral Zakuwarka stacjonarna Parkrimp 2, z agregatem zasilającym bez zestawów matryc oraz wtyczki prądowej i oleju Parkrimp Zestawy matryc z kodem barwnym Kolorystyka matryc zapobiega pomyłce odpowiedni kolor do odpowiedniego rozmiaru przewodu Łańcuch utrzymujący części matrycy uniemożliwia zgubienie, pomylenie nieprawidłowe założenie segmentów. Idealne zakuwanie na całym obwodzie (360 ) wydłużona żywotność Łatwy dobór dzięki oznaczeniu kolorem. Wąż Ø wewn Zestaw matryc size DN czerwony fioletowy żółty niebieski pomarańczowy zielony czarny biały czerwony zielony Idealne do warsztatów remontowonaprawczych oraz działów utrzymania ruchu. Urządzenie może zakuwać zakuwki następujących serii 26, 46, 48, 70, 71, 73, 76, 77, 78, 79, S6 Moc elektryczna 400 V / 4,4 kw / 8,9 A / 50 Hz wys x szer. 530 x głęb. 985 mm bez opakowania 370 kg z opakowaniem 430 kg 83CE-083U Seria Seria 26 Seria 46 Seria 48 Seria 70 Seria 71 Seria 76 Seria 77 Seria S6 73/78/79 80C-E04 80C-B04 80C-C04 80C-E05 80C-B05 80C-C05 80C-E06 80C-B06 80C-C06 83C-D06 83C-D06 80C-E08 80C-B08 80C-C08 83C-D08 83C-D08 80C-CS08 80C-E10 80C-B10 80C-C10 83C-D10 83C-D10 80C-CS10 80C-E12 80C-B12 80C-C12 83C-D12 83C-D12 80C-E16 80C-B16 80C-C16 83C-D16 83C-D16 83C-D16H 83C-D16H 83C-E20 80C-B20 80C-C20 83C-C20H* 83C-L12 80C-L12 83C-L16 80C-L16 83C-D20 83C-L20 83C-D20H* 83C-E24 83C-C24 83C-D24 83C-L24 Zakuwarka Parkrimp 2 nie jest przystosowana do zakuwania zakuwek dwuczęściowych. 83C-U12 80C-CS12 83C-U16 83C-CS16 83C-CS20 83C-E32 83C-C32 83C-D32 83C-L32 83C-L32

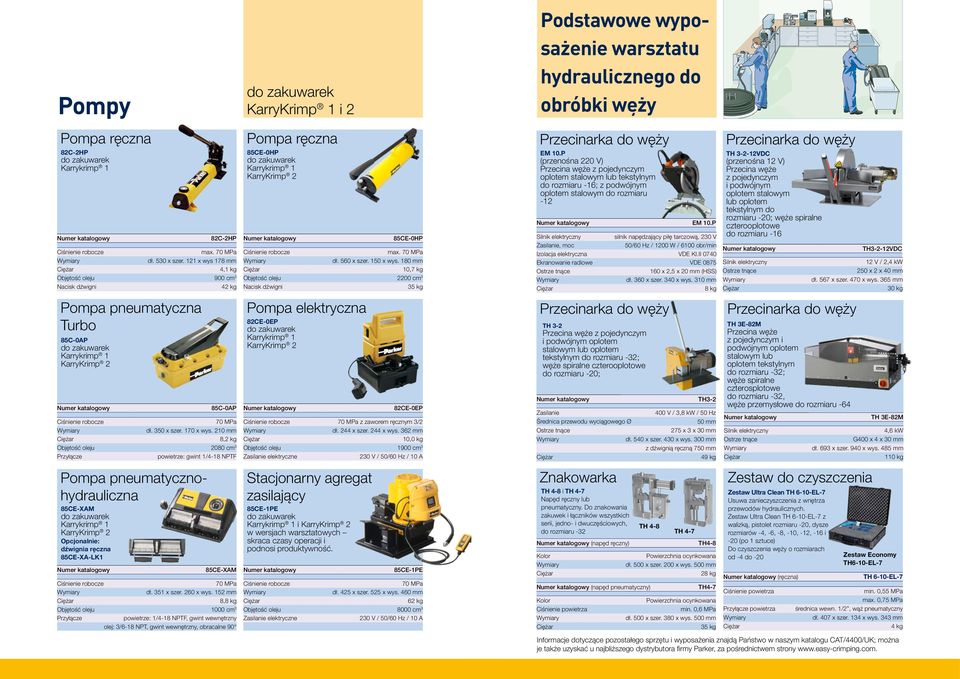

4 Pompy Pompa ręczna 82C-2HP Pompa ręczna 85CE-0HP 82C-2HP 85CE-0HP max. dł. 530 x szer. 121 x wys 178 mm 4,1 kg Objętość oleju 900 cm 3 Nacisk dźwigni 42 kg Pompa pneumatyczna Turbo 85C-0AP dł. 350 x szer. 170 x wys. 210 mm 8,2 kg Objętość oleju 2080 cm 3 Przyłącze powietrze: gwint 1/4-18 NPTF Pompa pneumatycznohydrauliczna 85CE-XAM Opcjonalnie: dźwignia ręczna 85CE-XA-LK1 85C-0AP dł. 351 x szer. 260 x wys. 152 mm 8,8 kg Objętość oleju 1000 cm 3 Przyłącze powietrze: 1/4-18 NPTF, gwint wewnętrzny olej: 3/6-18 NPT, gwint wewnętrzny, obracalne 90 KarryKrimp 1 i 2 max. dł. 560 x szer. 150 x wys. 180 mm 10,7 kg Objętość oleju 2200 cm 3 Nacisk dźwigni 35 kg Pompa elektryczna 82CE-0EP z zaworem ręcznym 3/2 dł. 244 x szer. 244 x wys. 362 mm 10,0 kg Objętość oleju 1900 cm 3 Zasilanie elektryczne 230 V / 50/60 Hz / 10 A Stacjonarny agregat zasilający 85CE-1PE i w wersjach warsztatowych skraca czasy operacji i podnosi produktywność. 82CE-0EP 85CE-XAM 85CE-1PE dł. 425 x szer. 525 x wys. 460 mm 62 kg Objętość oleju 8000 cm 3 Zasilanie elektryczne 230 V / 50/60 Hz / 10 A Podstawowe wyposażenie warsztatu hydraulicznego do obróbki węży EM 10.P (przenośna 220 V) Przecina węże z pojedynczym oplotem stalowym tekstylnym ; z podwójnym oplotem stalowym do rozmiaru -12 EM 10.P TH VDC (przenośna 12 V) Przecina węże z pojedynczym i podwójnym oplotem stalowym oplotem tekstylnym do rozmiaru -20; węże spiralne czterooplotowe Silnik elektryczny silnik napędzający piłę tarczową, 230 V Zasilanie, moc 50/60 Hz / 1200 W / 6100 obr/min Izolacja elektryczna VDE KI.II 0740 Ekranowanie radiowe VDE 0875 Silnik elektryczny 160 x 2,5 x 20 mm (HSS) dł. 360 x szer. 340 x wys. 310 mm 8 kg TH 3-2 Przecina węże z pojedynczym i podwójnym oplotem stalowym oplotem tekstylnym ; węże spiralne czterooplotowe do rozmiaru -20; TH3-2 Zasilanie 400 V / 3,8 kw / 50 Hz Średnica przewodu wyciągowego Ø 50 mm 275 x 3 x 30 mm dł. 540 x szer. 430 x wys. 300 mm z dźwignią ręczną 750 mm 49 kg Znakowarka TH 4-8 i TH 4-7 Napęd ręczny pneumatyczny. Do znakowania zakuwek i łączników wszystkich serii, jedno- i dwuczęściowych, (napęd ręczny) Kolor Kolor Ciśnienie powietrza TH 4-8 (napęd pneumatyczny) TH 4-7 TH4-8 Powierzchnia ocynkowana dł. 500 x szer. 200 x wys. 500 mm 28 kg TH4-7 Powierzchnia ocynkowana min. 0,6 MPa dł. 500 x szer. 380 x wys. 500 mm 35 kg TH 3E-82M Przecina węże z pojedynczym i podwójnym oplotem stalowym oplotem tekstylnym ; węże spiralne czterosplotowe, węże przemysłowe do rozmiaru -64 Silnik elektryczny Zestaw Ultra Clean TH 6-10-EL-7 Usuwa zanieczyszczenia z wnętrza przewodów hydraulicznych. Zestaw Ultra Clean TH 6-10-EL-7 z walizką, pistolet rozmiaru -20, dysze rozmiarów -4, -6, -8, -10, -12, -16 i -20 (po 1 sztuce) Do czyszczenia węży o rozmiarach od -4 do -20 (ręczna) Ciśnienie powietrza Przyłącze powietrza TH3-2-12VDC 12 V / 2,4 kw 250 x 2 x 40 mm dł. 567 x szer. 470 x wys. 365 mm 30 kg TH 3E-82M 4,6 kw G400 x 4 x 30 mm dł. 693 x szer. 940 x wys. 485 mm 110 kg Zestaw do czyszczenia Zestaw Economy TH6-10-EL-7 TH 6-10-EL-7 min. 0,55 MPa max. 0,75 MPa średnica wewn. 1/2, wąż pneumatyczny dł. 407 x szer. 134 x wys. 343 mm 4 kg Informacje dotyczące pozostałego sprzętu i wyposażenia znajdą Państwo w naszym katalogu CAT/4400/UK; można je także uzyskać u najbliższego dystrybutora firmy Parker, za pośrednictwem strony
