1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Transair: Innowacyjne instalacje do przesyłu mediów przemysłowych Normy i certyfikaty ENGINEERING YOUR SUCCESS.

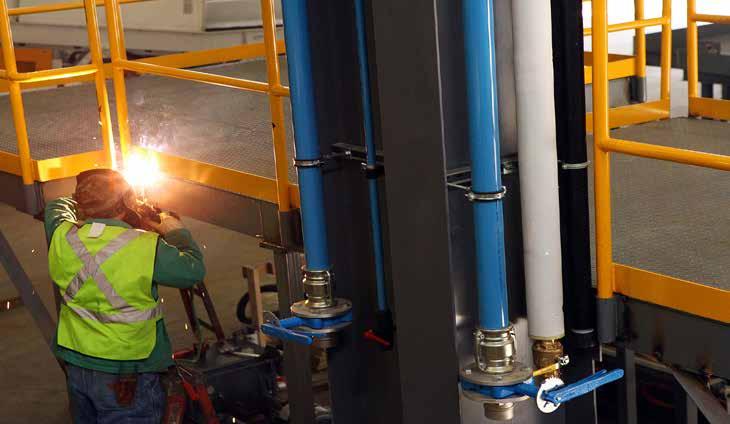

2 Rury Transair o średnicy od 25 mm (1 cal) do 100 mm (4 cale) Rura Transair o średnicy 76 mm (3 cale)

3 RURY TRANSAIR NORMY I CERTYFIKATY Certyfikaty międzynarodowe Certyfikat ISO Firma Parker Hannifin przeszła proces certyfikacji zgodny z normą ISO 9001 w wersji z 2008 roku (ISO TS dla branży motoryzacyjnej) oraz utrzymuje System Zarządzania Jakością w celu zapewnienia wysokiego poziomu jakości i usług oczekiwanego przez klientów. Parker Hannifin posiada certyfikat ISO obejmujący wdrożony System Zarządzania Środowiskiem, dzięki któremu ograniczono wpływ prowadzonej działalności na otoczenie. Certyfikat TÜV TÜV Rheinland poświadcza, że produkty Transair spełniają obowiązujące wymagania dotyczące rur ciśnieniowych zgodnie z zasadami technicznymi określonymi w niemieckiej normie AD Merkblatt oraz europejskiej Dyrektywie 97/23/WE w sprawie urządzeń pod ciśnieniem. ASME B31.1/B31.3 Produkty Transair spełniają wymagania normy ASME B31.1 dotyczące zewnętrznych przewodów rurowych innych niż rury kotłowe. - w której określono minimalne wymagania w zakresie konstrukcji, materiałów, wykonania, montażu, testowania i kontroli instalacji rurowych zasilających i pomocniczych przeznaczonych do zakładów przemysłowych. ISO ISO ISO ISO TS Rury aluminiowe Transair o średnicy ø16,5 - ø25 - ø40 - ø63 Rury aluminiowe Transair o średnicy ø76 Rury aluminiowe Transair o średnicy ø100 Rury aluminiowe Transair o średnicy ø168 Szeroka gama rur Transair ze stali nierdzewnej Certyfikat zgodności z normą ASME B31.1 CRN (Canadian Registration Number) Produkty Transair zarejestrowano zgodnie z procedurą Canadian Registration Number (CRN) odpowiadającą normom CSA B51 09 oraz ASME B31.1 i Certyfikat GOST Certyfikat zgodności GOST oznacza, że importowane produkty są zgodne z rosyjskimi normami, a także wymaganiami w zakresie jakości i bezpieczeństwa. Ten certyfikat jest wymagany, aby dokonać odprawy celnej produktów w Rosji i sprzedawać je w tym kraju. Certyfikat GOST Normy dotyczące rur Etykieta Qualicoat Umieszczana na produktach Transair etykieta QUALICOAT stanowi gwarancję jakości procesu malowania, użytych substancji chemicznych, jakości wykończenia oraz odporności powłok na rurach aluminiowych. Normy europejskie Instalacje rurowe Transair są zgodne z normami EN 755.2, EN 755.8, EN w przypadku rur aluminiowych, a także normą EN w przypadku rur ze stali nierdzewnej. Normy te określają mechaniczne i chemiczne właściwości rur. Certyfikat Qualicoat Normy EN 755-2, EN 755-8, EN Norma EN

4 RURY TRANSAIR NORMY I CERTYFIKATY Jakość produktów Jakość powietrza Brak obecności silikonu Gazy obojętne i czystość Podciśnienie Testowanie produktów Wszystkie produkty Transair są poddawane testom i kontrolom na wszystkich etapach procesu produkcyjnego, aby zapewnić klientom maksymalną efektywność instalacji. Muszą one pomyślnie przejść szereg rygorystycznych testów, tzn.: statyczne i dynamiczne próby szczelności, próby z zastosowaniem ciśnienia rozrywającego oraz cyklicznie zmieniającego się ciśnienia, a także przyspieszone badania starzeniowe. 10-letnia gwarancja Produkty Transair niespełniające oczekiwań w związku z wadami wykonania lub materiałowymi są objęte 10-letnią gwarancją począwszy od daty zamontowania. Identyfikowalność produktów Każdą partię produktów Transair można zidentyfikować na dowolnym etapie procesu produkcyjnego i znakowania. Ponadto Transair dostarcza świadectwo pochodzenia produktów do celów logistycznych. Skład chemiczny rur Transair, odpowiadający numerowi partii i kodowi kreskowemu, jest wyszczególniony w świadectwie materiałowym (zgodnie z normą EN 10204). Certyfikat ISO 8573 Ta międzynarodowa norma ustala różne klasy jakości sprężonego powietrza. Produkty Transair pomyślnie przeszły testy i spełniły najbardziej rygorystyczne wymagania tej normy. Instalacja zbudowana z rur Transair nie przesyłanego medium cząstkami stałymi, wodą, parą czy olejem. Gwarantuje się, że produkty Transair nie zawierają silikonu, co jest wymagane w przypadku konieczności zapewnienia maksymalnej czystości powietrza, np. podczas malowania. Nie ma potrzeby stosowania dodatkowych filtrów zwiększających które generują spadki ciśnieinia. Rury Transair są przystosowane do przesyłania gazów niepalnych, np.: argonu, azotu, dwutlenku węgla oraz mieszaniny tych gazów. Zgodnie z wynikami laboratoryjnych testów czystości produkty Transair (złączki i aluminiowe rury) mogą być wykorzystywane do przesyłania azotu o czystości na poziomie 99,99%. Produkty Transair można wykorzystywać w instalacjach podciśnieniowych, w których wartość ciśnienia bezwzględnego spada do 10 mbar. Certyfikat potwierdzający 10-letnią gwarancję Oświadczenie dot. długiej żywotności Świadectwo pochodzenia Świadectwo materiałowe (na rury) Certyfikat jakości powietrza Certyfikat potwierdzający brak obecności oleju Certyfikat potwierdzający brak obecności silikonu Certyfikat potwierdzający zachowanie czystości azotu Możliwość stosowania do argonu Możliwość stosowania do mieszaniny argonu i CO2 Możliwość stosowania do azotu Certyfikat dopuszczający do stosowania w instalacjach podciśnieniowych

5 RURY TRANSAIR NORMY I CERTYFIKATY Środowisko Wszystkie produkty Transair są zgodne z dyrektywami RoHS i REACH, które ograniczają stosowanie substancji niebezpiecznych. Produkty Transair projektuje i wytwarza się w sposób zapewniający ograniczony wpływ na środowisko. Przykład: analiza cyklu życia prowadzona od etapu produkcji surowców po kres żywotności produktu wykazuje, że stosowanie 168-milimetrowych rur Transair jest pięciokrotnie mniej szkodliwe dla środowiska niż ma to miejsce w przypadku tradycyjnych od stalowych rurociągów. Certyfikat zgodności ROHS i ELV Przepisy REACH Certyfikat Singapore Green Building Product Eco-Design Instalacja rurowa Transair otrzymała certyfikat wydany przez Singapore Green Building Council w oparciu o następujące kryteria: wpływ na środowisko w trakcie produkcji, energooszczędność, zdatność do recyklingu oraz zgodność z normami produkcyjnymi. Bezpieczeństwo Zgodność CE Wszystkie elementy Transair są niepalne i nie sprzyjają rozprzestrzenianiu się ognia. Złącza rurowe i przejściowe, zawory kulowe I przepustnice: są zgodne z normą UL94HB. Przewody elastyczne: przewody do sprężonego powietrza spełniają wymagania normy ISO 8030, natomiast przewody podciśnieniowe normy EN Rury są pokryte powłoką w klasie A2/M0 wg normy EN Pistolety pneumatyczne Transair spełnia następujące wymagania: OSHA (b) dotyczące ręcznych i przenośnych narzędzi silnikowych, OSHA (b), Dyrektywy 2003/10/WE oraz Zalecenia Unii Europejskiej INRS ED755 w zakresie narażenia na hałas. Produkty Transair są zgodne z wymaganiami europejskiej Dyrektywy 97/23/WE w sprawie urządzeń ciśnieniowych w zakresie artykułu 3.3 oraz kategorii I moduł A, stosownie do średnicy rur i ciśnienia roboczego. Celem Dyrektywy 97/23/WE jest utrzymanie odpowiedniego poziomu bezpieczeństwa w zbiornikach, wytwornicach i rurociągach. Odnosi się ona do projektowania, produkcji oraz oceny zgodności urządzeń i systemów ciśnieniowych, w których wartość maksymalnego dopuszczalnego ciśnienia przekracza 0,5 bara. Euroclasses Certyfikat rury aluminiowe UL 94 HB rury aluminiowe UL 94 HB rury ze stali nierdzewnej o średnicy 42 i 60 mm Zachowanie w ogniu instalacji rurowej Transair Certyfikat OSHA Certyfikat CE

6 Transair : energooszczędny systemy rur Asortyment z aluminium Asortyment ze stali nierdzewnej Kalibrowane rury aluminiowe Powłoka malarska Qualicoat Średnice (w mm) 16, Rury ze stali nierdzewnej AISI 304 lub 316L Średnice (w mm) Wiele kolorów Dostępne w kolorze niebieskim, szarym i zielonym Inne kolory na zamówienie Maksymalne ciśnienie robocze 16 bar (od -20 C do +45 C) do 100mm 13 bar (od -20 C do +60 C) dla wszystkich średnic 7 bar (od -20 C do +85 C) dla wszystkich średnic Maksymalne ciśnienie robocze 10 bar (od -10 C do +60 C) dla wszystkich średnic 7 bar (od -10 C do +90 ) dla wszystkich średnic Próżnia 99% (10 mbar ciśnienia absolutnego) Temperatura robocza -20 do 85 C Uszczelki z NBR Kompatybilność Sprężone powietrze zaolejone lub pozbawione oleju, próżnia przemysłowa, azot, argon, inne gazy neutralne. Temperatura robocza -10 do 90 C Uszczelki EPDM lub FKM Kompatybilność Woda chłodząca, woda przemysłowa z dodatkami, olej smarujący. Ponadto sprężone powietrze, inne gazy neutralne. Certyfikacja

7 Transair : narzędzia i usługi dla realizacji twoich projektów Kalkulator Przepływów Transair - Dobiera optymalną średnicę dla twojego projektu - Oblicza spadek ciśnienia - Podaje max. dopuszczalny przepływ dla danej średnicy Transair Vacuum Calculator Zwymiaruje Twoją sieć próżniową dobierając średnicę najlepiej dostosowaną do typu pracy i wykonując szacunkowe obliczenie spadku ciśnienia. Kalkulator Efektywności energetycznej Transair Szacuje koszty eksploatacji twojej sieci i czas zwrotu inwestycji Transair. Rysunki CAD Możesz obejrzeć lub ściągnąć rysunki produktów Transair w wersji 2D lub 3D. Nasza strona internetowa Umożliwia dostęp do : wszelkich informacji o systemie Transair, informacji technicznych, przykładów wykonanych instalacji, ściągnięcia katalogów, instrukcji, programów i broszur. Nasz serwis ofertowy transair.quotation@parker.com Analizuje twój projekt i wykonuje kalkulację kosztów elementów instalacji.
