Ń Ą Ń Ń Ń Ń Ń Ń Ą Ń Ń Ń

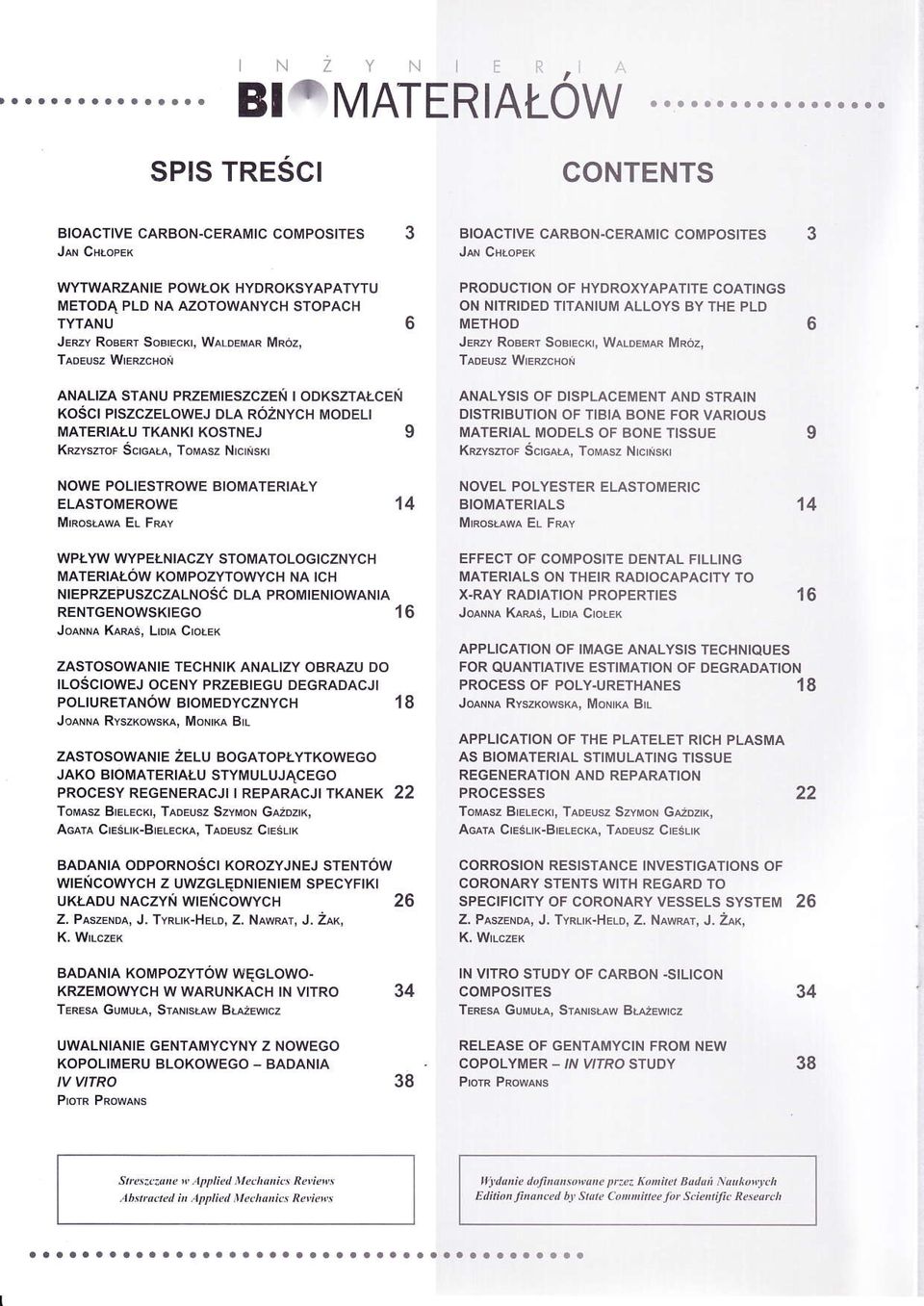

Transkrypt

1 Ć

2 Ń Ą Ń Ń Ń Ń Ń Ń Ą Ń Ń Ń

3 Ą

4

5 Ą

6 Ą Ą Ą ć ź Ć Ć Ź ź Ą ć

7 ć ć Ć ć ź

8 Ź ć ć ć ć Ć ź

9 Ń Ń Ź ć Ź ć Ź Ą Ą

10 Ź Ą Ź Ź Ź ź

11 ź Ź Ć ć Ź ć Ź Ą Ź ć ź Ć

12 Ź Ź

13 Ć ć ć ź ć ź Ź Ć Ć ź

14 Ć ź ź ć Ą Źć Ć Ą ź ć ć Ą ć ć ć ć

15 ć Ź Ą ć ć ć Ą Ć

16 Ń ć ć ć ć Ą Ź Ź Ą Ć ć

17 ć Ź Ć ć ć ć Ź Ź ć ć Ź ć

18 Ć ć ć Ć Ć Ź Ć ć ć ć

19 Ć Ź ć Ą Ć Ź ć ź

20 Ź Ź Ń

21 Ć Ć Ź

22 Ą Ą ć ć Ą ć ć ć ć ć ź

23 Ź Ć ć Ź Ć ź Ć ć ć Ź Ź Ź

24 Ć Ć Ć Ć Ć ź ź

25 Ć Ć Ą Ą Ź Ć ć Ź Ź Ć

26 Ą Ć Ć Ą Ą ć ć ć ć Ź ć

27 ć Ć Ź ć Ź ć ć ć Ź ć ź

28 ć Ź Ą Ą Ć ć Ź ź ć Ź ć ć

29 ć ć ć ć Ź Ć Ć ź ź

30 Ą Ź ć Ć Ź Ą

31 Ć Ź Ź Ć Ź Ć Ą Ą ć

32 Ć

33 ć ć Ą ć ć Ź Ć Ź Ć ć

34 Ą ć ć Ć ć ć ć Ą ć ć ć

35 Ć Ź ć ć ć Ą ć Ź ć Ą

36 Ź Ą ć Ź Ć ć Ć ć ć Ą ć ź ź ć ć

37 Ź ć ć ć ć Ć ć Ć Ć ź ź

38 Ź Ź Ź Ź ź ć

39 ź Ć Ź ć ć ć Ź ć

40 ć ć Ć Ź ć Ć ć ź

41 Ć Ć ć Ć Ć Ć ć Ć Ć ć ć ć ć ć ć ć ć Ć ź

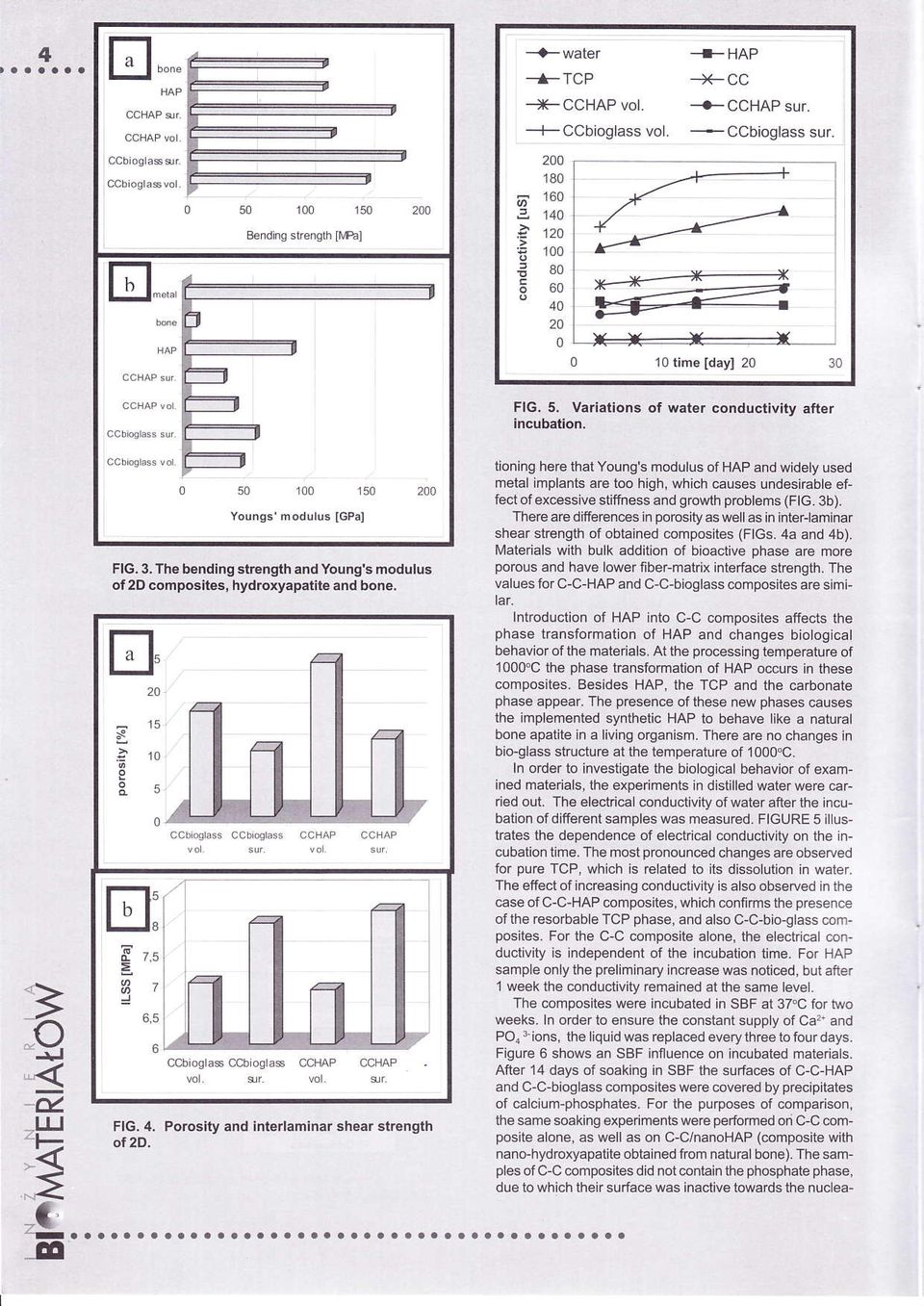

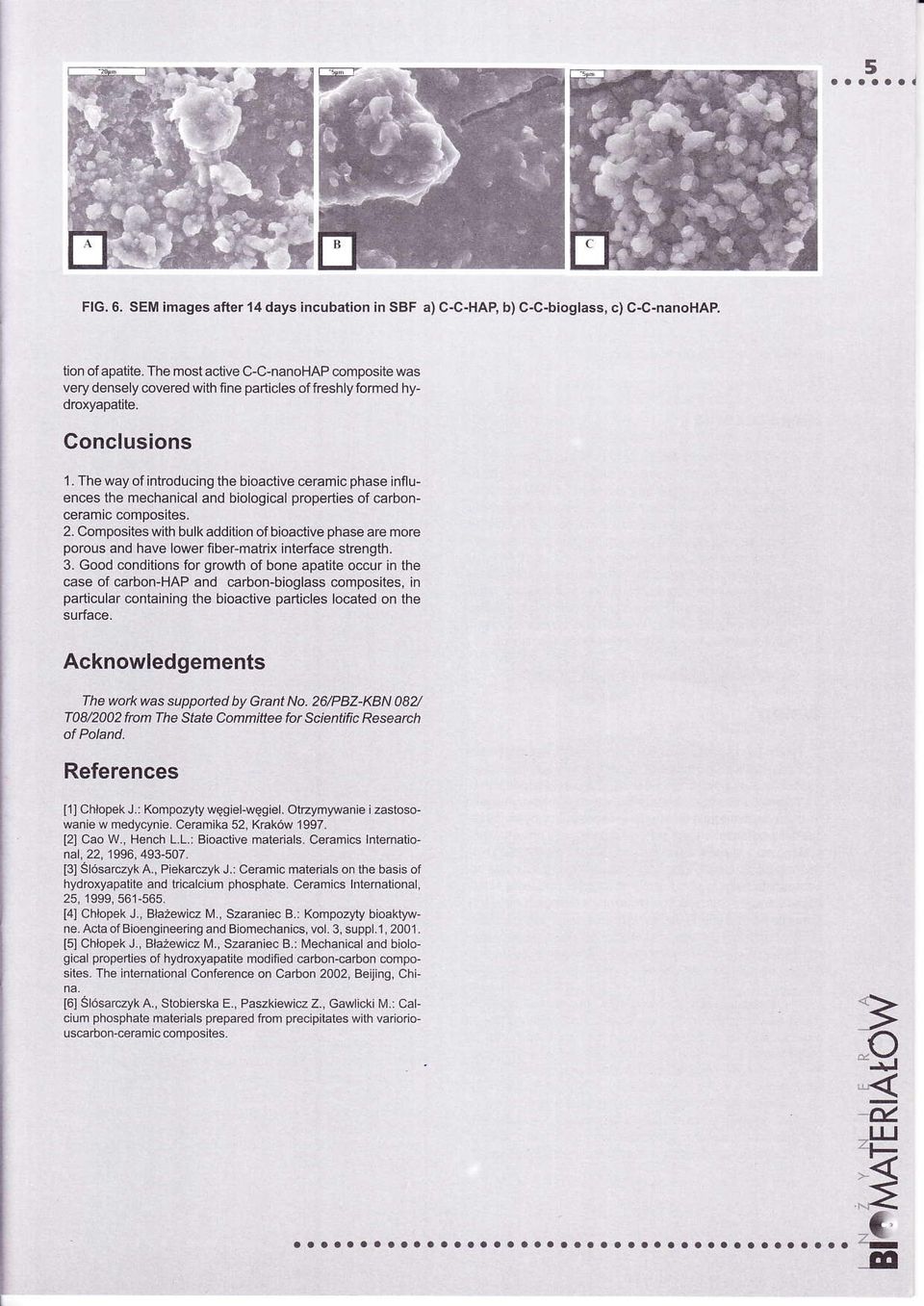

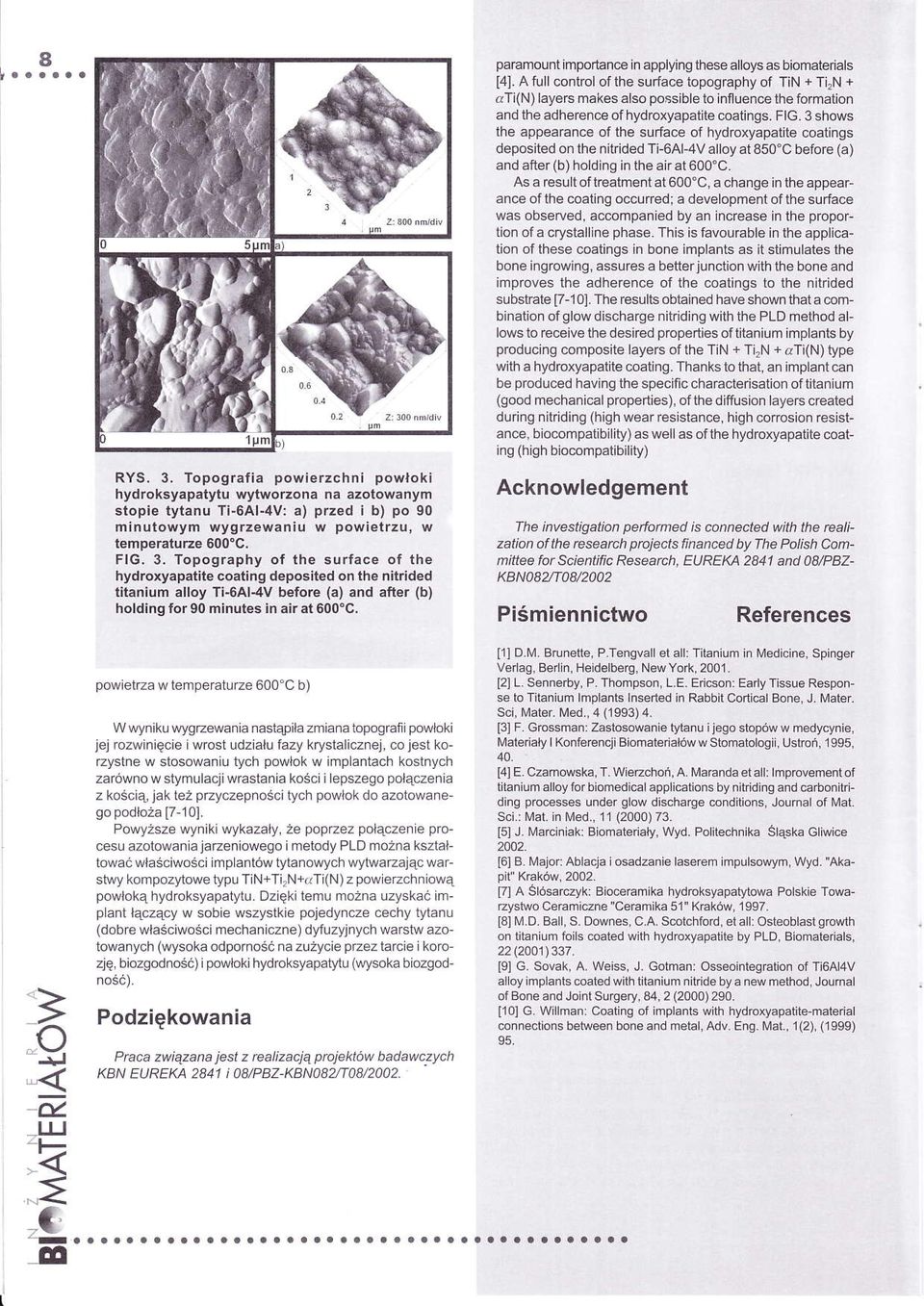

42 BIOACTIVE CARBON-CERAMIC COMPOSITES Jan Chopek AGH, University of Science and Technology Faculty of Materials Science and Ceramics Department of Biomaterials Cracow, Poland Abstract Bioactive carbon-ceramic composites may constitute a new group of materials that combine bioactivity of calcium phosphates (HAP, TCP) or bio-glass, and the mechanical properties of carbon-carbon composites, comparable to those of natural bone tissue. Both mechanical and biological properties of these composites are affected by the type and the way of introducing the bioactive particles. The presence of bioactive phases in the examined composites considerably enhances their ability of bonding with bone tissue, while their mechanical properties remain at the level typical for carbon-carbon composites. These observations create good prospects for development of multifunctional implants designated mainly for bone surgery. [Engineering of Biomaterials, 34,(2004),3-5] WYTWARZANIE POWOK HYDROKSYAPATYTU METODĄ PLD NA AZOTOWANYCH STOPACH TYTANU Jerzy Robert Sobiecki*, Waldemar Mrz**, Tadeusz Wierzcho* *Wydzia Inynierii Materiaowej, Politechnika Warszawska ul.wooska 141, Warszawa **Instytut Optoelektroniki Wojskowa Akademia Techniczna, ul. Kaliskiego 2, Warszawa Streszczenie W artykule przedstawiono badania dotyczce wytwarzania warstw kompozytowych typu azotowana warstwa dyfuzyjna na stopie tytanu i powoka hydroksyapatytu wytworzona metod ablacji laserowej. Stwierdzono, e temperatura procesu azotowania wpywa na topografi powierzchni wytworzonej dyfuzyjnej warstwy co moe mieć wpyw na przyczepnoć powoki hydroksyapatytu. Wygrzanie w atmosferze powietrza w temperaturze 600 C powoduje radykaln zmian topografii powierzchni naniesionej powoki. Wzrasta udzia fazy krystalicznej co jest korzystne w stosowaniu tych powok w implantach kostnych. [Inynieria Biomateriaw, 34,(2004),6-8] PRODUCTION OF HYDROxYAPATITE COATINGS ON NITRIDED TITANIUM ALLOYS BY THE PLD METHOD Jerzy Robert Sobiecki*, Waldemar Mrz**, Tadeusz Wierzcho* *The Faculty of Materials Science and Engineering Warsaw University of Technology Wooska 141, Warsaw **The Institute of Optoelectronics Military Technical Academy, Kaliskiego 2, Warsaw. Abstract The paper presents the investigation relating to the production of composite layers of the type: nitrided diffusion layer on a titanium alloy and hydroxyapatite coating formed thereon by the laser ablation method. It has been found that the temperature of the nitriding process affects the topography of the diffusion layer produced, this having an effect on the adherence of the hydroxyapatite coating. A prolonged treatment at 600 C in air leads to a marked change in the topography of the surface of the coating produced. The proportion of the crystalline phase increases, this being favourable from the viewpoint of the application of these coatings in bone implants.

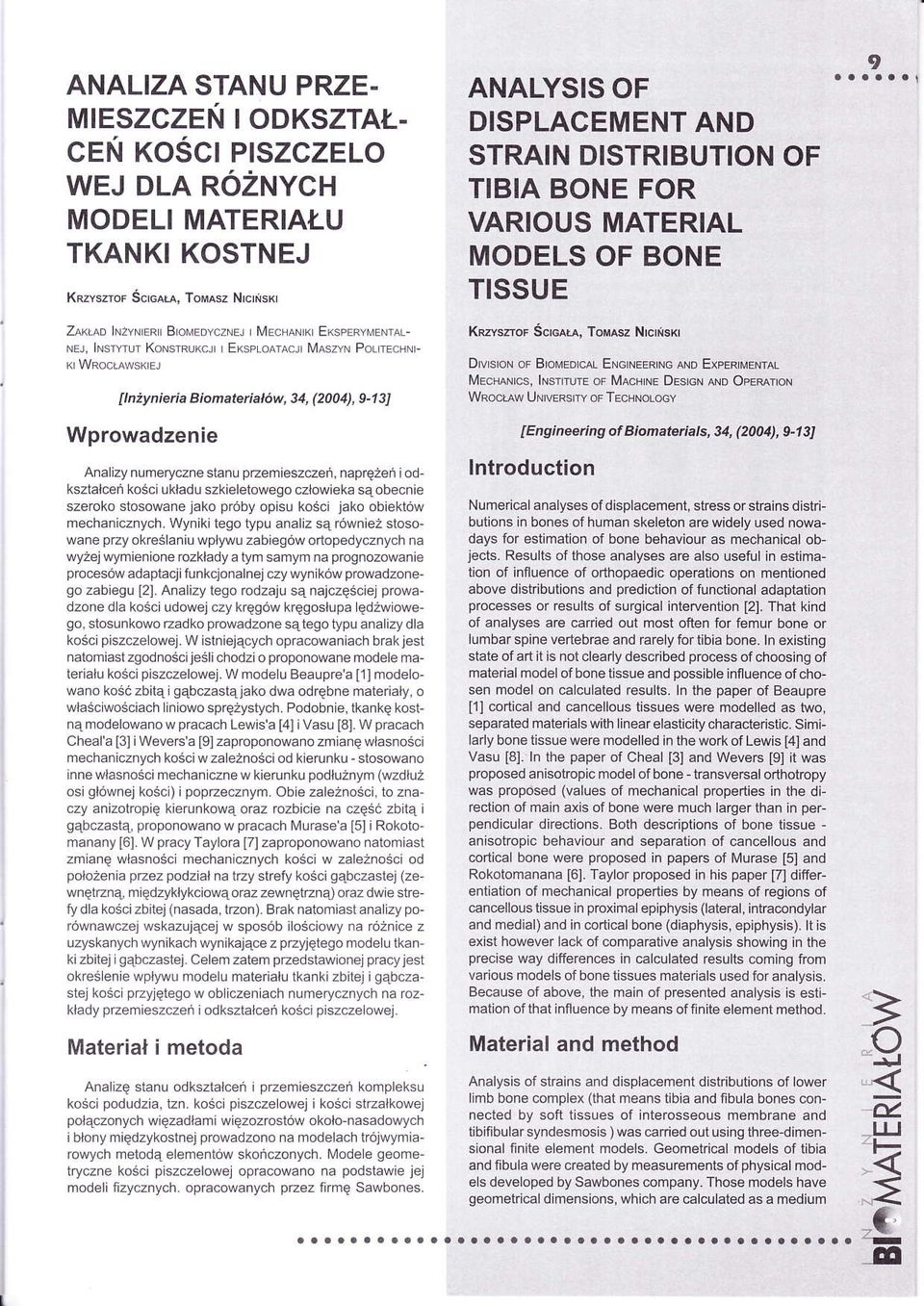

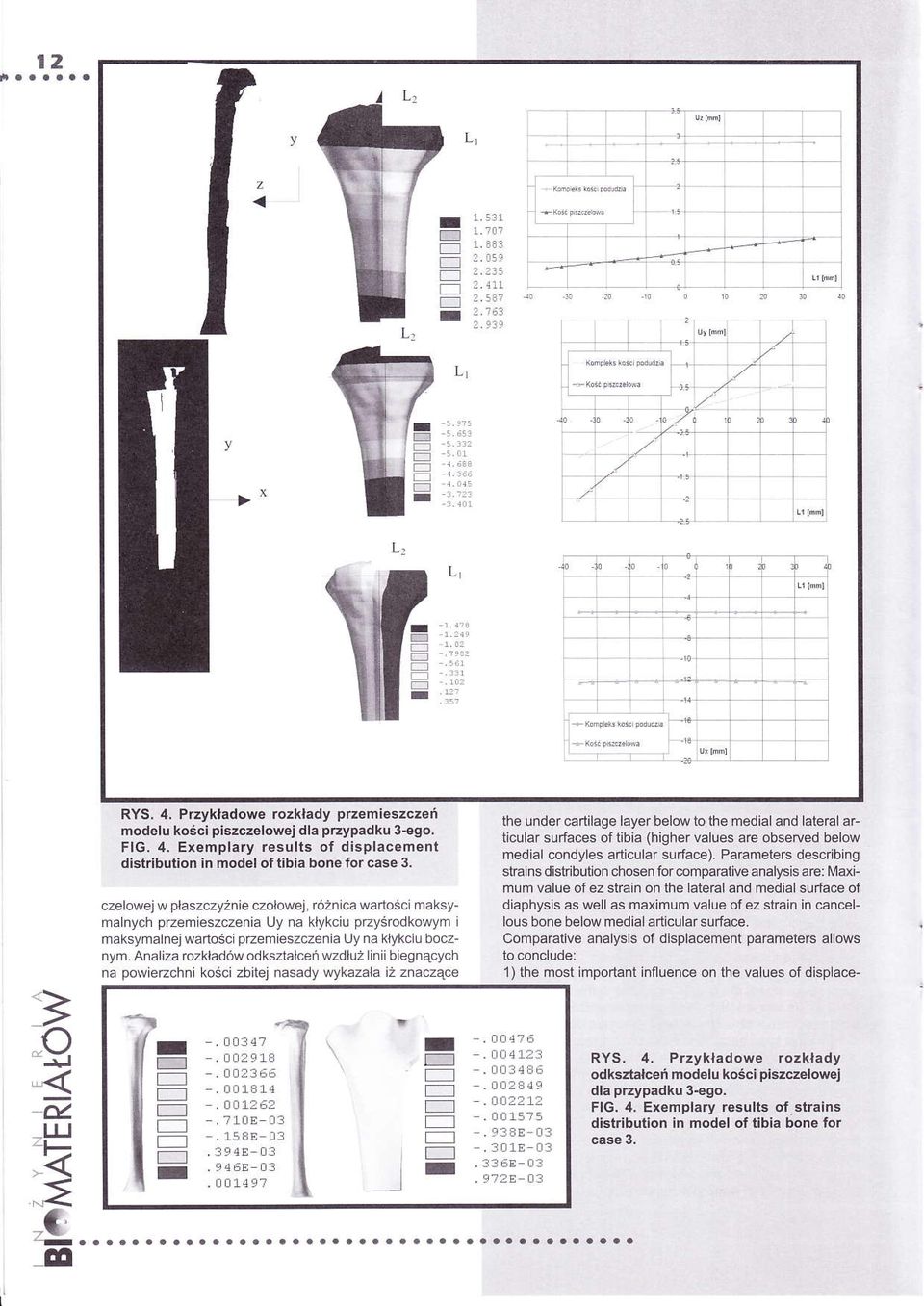

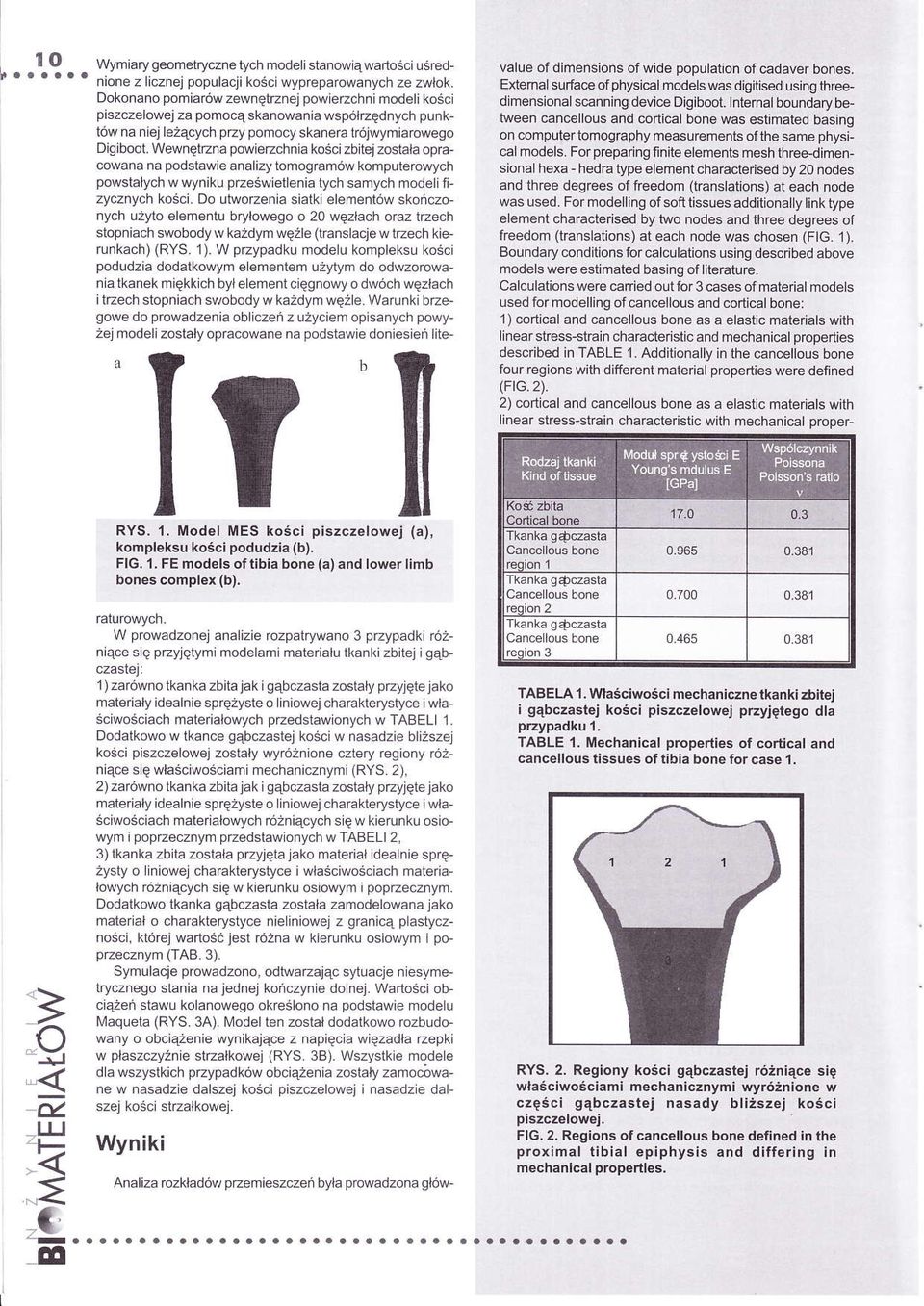

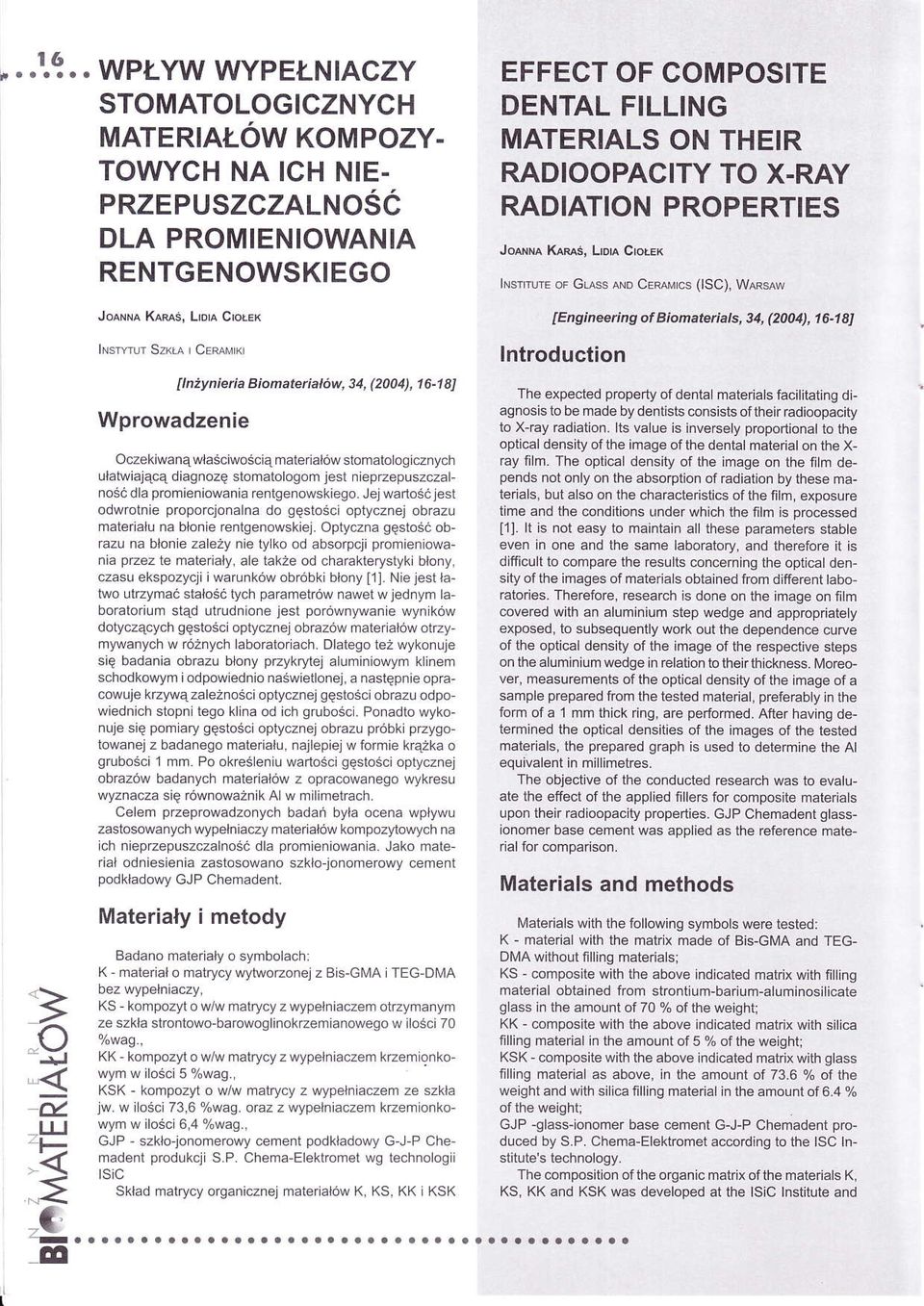

43 [Engineering of Biomaterials, 34,(2004),6-8] ANALIZA STANU PRZEMIESZCZEŃ I ODKSZTA CEŃ KOCI PISZCZELOWEJ DLA RNYCH MODELI MATERIAU TKANKI KOSTNEJ Krzysztof cigaa, Tomasz Niciski Zakad Inynierii Biomedycznej i Mechaniki Eksperymentalnej, Instytut Konstrukcji i Eksploatacji Maszyn Politechniki Wrocawskiej [Inynieria Biomateriaw, 34,(2004),9-13] ANALYSIS OF DISPLACEMENT AND STRAIN DISTRIBUTION OF TIBIA BONE FOR VARIOUS MATERIAL MODELS OF BONE TISSUE Krzysztof cigaa, Tomasz Niciski Division of Biomedical Engineering and Experimental Mechanics, Institute of Machine Design and Operation Wrocaw University of Technology [Engineering of Biomaterials, 34,(2004),9-13] NOWE POLIESTROWE BIOMATERIAY ELASTOMEROWE Mirosawa El Fray Politechnika Szczeciska, Instytut Polimerw, Szczecin [Inynieria Biomateriaw, 34,(2004),14-15] NOVEL POLYESTER ELASTOMERIC BIOMATERIALS Mirosawa El Fray Technical University of Szczecin, Polymer Institute, Szczecin [Engineering of Biomaterials, 34,(2004),14-15] WPYW WYPENIACZY STOMATOLOGICZNYCH MATERIAW KOMPOZY- TOWYCH NA ICH NIE-PRZEPUSZCZALNOĆ DLA PROMIENIOWANIA RENTGENOWSKIEGO Joanna Kara, Lidia Cioek Instytut Szka i Ceramiki [Inynieria Biomateriaw, 34,(2004),16-18] EFFECT OF COMPOSITE DENTAL FILLING MATERIALS on THEIR RADIOOPACITY TO X-RAY RADIATION PROPERTIES Joanna Kara, Lidia Cioek Institute of Glass and Ceramics (ISC), Warsaw [Engineering of Biomaterials, 34,(2004),16-18] ZASTOSOWANIE TECH-NIK ANALIZY OBRAZU DO ILOCIOWEJ OCENY PRZEBIEGU DEGRADA-CJI POLIURETANW BIOMEDYCZNYCH Joanna Ryszkowska, Monika Bil Politechnika Warszawska, Wydzia Inynierii Materiaowej APPLICATION OF IMAGE ANALYSIS TECHNIQUES FOR QUANTIATIVE ESTIMATION OF DEGRADATION PROCESS OF POLYURETHANES Joanna Ryszkowska, Monika Bil Warsaw University of Technology, Faculty of Material Science and Engineering [Engineering of Biomaterials, 34,(2004),18-21] ZASTOSOWANIE ELU BOGATOPYTKOWEGO JAKO BIOMATERIAU STYMULUJĄCEGO PROCESY REGENERACJI I REPARACJI TKANEK

44 Tomasz Bielecki*, Tadeusz Szymon Gaździk*, Agata Cielik-Bielecka**, Tadeusz Cielik** *Katedra i Oddzia Kliniczny Ortopedii, lska Akademia Medyczna, Sosnowiec **I Katedra i Klinika Chirurgii Szczkowo-Twarzowej, lska Akademia Medyczna, Zabrze Sowa kluczowe: regeneracja tkanki kostnej, surowica bogatopytkowa, PRP, koncentrat pytek krwi, ubytki kostne, el APPLICATION OF THE PLATELET RICH PLASMA AS BIOMATERIAL stimulating TISSUE REGENERATION AND REPARATION PROCESSES Tomasz Bielecki*, Tadeusz Szymon Gaździk*, Agata Cielik-Bielecka**, Tadeusz Cielik** *Department and Clinic of Orthopaedics Silesian Medical University, Sosnowiec **I Department and Clinic of Maxillo-Facial Surgery, Silesian Medical University, Zabrze Key words: bone regeneration, platelet rich plasma, PRP, platelets concentrate, bone losses, gel [Engineering of Biomaterials, 34,(2004)22-25] BADANIA ODPORNOCI KOROZYJNEJ STENTW WIEŃCOWYCH Z UWZGLDNIENIEM SPECYFIKI UKADU NACZYŃ WIEŃCOWYCH Z. Paszenda*, J. Tyrlik-Held*, Z. Nawrat**, J. ak***, K. Wilczek**** *Instytut Materiaw Inynierskich i Biomedycznych, Politechnika lska, ul. Konarskiego 18a, Gliwice **Pracownia Biocybernetyki, Fundacja Rozwoju Kardiochirurgii, ul. Wolnoci 345a, Zabrze ***Wydzia Chemiczny, Politechnika lska, ul. Strzody 9, Gliwice ****lskie Centrum Chorb Serca, lska Akademia Medyczna, ul. Szpitalna 2, Zabrze Streszczenie W pracy zbadano przydatnoć warstwy pasywno-wglowej wytworzonej na powierzchni stentw wiecowych ze stali Cr-Ni-Mo dla potrzeb kardiologii zabiegowej. W szczeglnoci przeprowadzono badania odpornoci na korozj werow w sposb uwzgldniajcy technik implantacji. Przydatnoć warstwy oceniano rwnie w warunkach zmiennych cykli obcie. Dla potrzeb pracy wykonano stanowisko do bada zmczeniowych stentw symulujce prac serca. Badania zmczeniowe prowadzono przez okres 3 miesicy w rodowisku pynu fizjologicznego Tyrode'a z czstotliwoci 180 cykli na minut. Po zakoczeniu bada implanty poddano rwnie ocenie odpornoci korozyjnej. Ponadto zbadano topografi warstwy wglowej stosujc metod mikroskopii si atomowych. Uzyskane w pracy wyniki wskazuj na przydatnoć wytworzonej warstwy pasywno-wglowej do uszlachetniania powierzchni stentw wiecowych. Sowa kluczowe: stenty wiecowe, warstwa pasywno-wglowa, stale Cr-Ni-Mo, badania korozyjne, badania zmczeniowe, mikroskopia si atomowych [Inynieria Biomateriaw, 34,(2004)26-33] CORROSION RESISTANCE INVESTIGATIONS OF CORONARY STENTS WITH REGARD TO SPECIFICITY OF CORONARY VESSELS SYSTEM Z. Paszenda*, J. Tyrlik-Held*, Z. Nawrat**, J. ak***, K. Wilczek**** *Institute of Engineering Materials and Biomaterials, Silesian University of Technology, ul. Konarskiego 18a, Gliwice, Poland

45 **Biocybernetics Laboratory, Foundation of Cardiac Surgery Development, ul. Wolnoci 345a, Zabrze, Poland ***Department of Chemistry, Silesian University of Technology, ul. Strzody 9, Gliwice, Poland **** Silesian Centre for Cardiac Diseases, Silesian Medical Academy, ul. Szpitalna 2, Zabrze, Poland Abstract In the work the usefulness of passive-carbon layer deposited on surface of coronary stents made from Cr-Ni-Mo steel has been investigated. Particularly, investigations of pitting corrosion resistance in conditions which are taking into consideration the technique of stents implantation have been carried out. Usefulness of the layer has also been evaluated in conditions of changing of cyclic loading. Special device for fatigue tests of the stents was made for better simulation of heart's work. Fatigue tests were carried out by 3 months in Tyrode's physiologic solution with frequency of 180 cycles per minute. After finishing that investigations the corrosion resistance tests of the implants have been additionally performed. Moreover, the topography of carbon layer by the use of atomic force microscopy method has been investigated. The obtained results have pointed out on the usefulness of passive-carbon layer for quality improvement of coronary stents surface. Keywords: coronary stents, passive-carbon layer, Cr-Ni-Mo steel, corrosion investigations, fatigue tests, atomic force microscopy [Engineering of Biomaterials, 34,(2004)26-33] BADANIA KOMPOZYTW WGLOWO-KRZEMOWYCH W WARUNKACH IN VITRO Teresa Gumua, Stanisaw Baewicz Akademia Grniczo-Hutnicza, Wydzia Inynierii Materiaowej i Ceramiki Katedra Biomateriaw, Al. Mickiewicza 30, Krakw Streszczenie W pracy przedstawiono wstpne wyniki bada waciwoci biologicznych kompozytw otrzymanych z prekursorw polimerowych, jako moliwych materiaw implantacyjnych. Prbki kompozytowe otrzymano z ywic polisiloksanowych i wkien wglowych. Prbki nastpnie sieciowano i obrabiano cieplnie w temperaturze 1000oC w atmosferze ochronnej argonu. Tak otrzymane prbki przetrzymywano w pynie Ringera i przez okres 6 tygodni badano zmiany ph, a po 28 tygodniach mierzono iloć uwalnianego krzemu do pynu Ringera. Prbki poddano testom biologicznym polegajcym na pomiarze przeywalnoć mysich makrofagw linii J 774 w obecnoci prbek kompozytowych. Kompozyt wgiel-wgiel stanowi prbk odniesienia. Wyniki pomiarw zmian ph dla kompozytw zawierajcych w osnowie zwizek z ukadu Si-O-C nie przekraczaj zakresu norm ustalonych dla biomateriaw, a uzyskane wyniki przeywalnoci mysich makrofagw s wysze dla tych kompozytw, w porwnaniu do kompozytu wgiel-wgiel. Sowa kluczowe: polisiloksany, prekursory ceramiczne, kompozyty wglowo-ceramiczne, Si- O-C, badania in vitro [Inynieria Biomateriaw, 34,(2004),34-37] IN VITRO STUDY OF CARBON -SILICON COMPOSITES Teresa Gumua, Stanisaw Baewicz AGH-University of Science and Technology, Faculty of Materials Science and Ceramics Department of Biomaterials,

46 Al. Mickiewicza 30, Krakw, Poland Abstract Preliminary results on biological properties of polymer - derived composite materials as possible materials for implants are presented. The composite samples were obtained from polysiloxane resin precursors. The samples were cured and heat treated up to1000oc in an inert atmosphere of argon. The prepared in such a way samples were immersed in Ringer's solution, and ph changes were monitored within the period of 6 weeks, followed by measurement of Si amount released after 28 weeks. The composites were subject to biological tests. As references, the carbon - carbon composites were used. These tests involved viability of J 774 line mouse macrophages in presence of the prepared composites. The results indicate that the ph variations meet the standards concerning biomaterials, and viability of the mouse macrophages is higher in comparison to pure C/C composites. Keywords: polysiloxanes, ceramic precursors, carbon-ceramic composites, Si-O-C, in vitro studies [Engineering of Biomaterials, 34,(2004),34-37]
