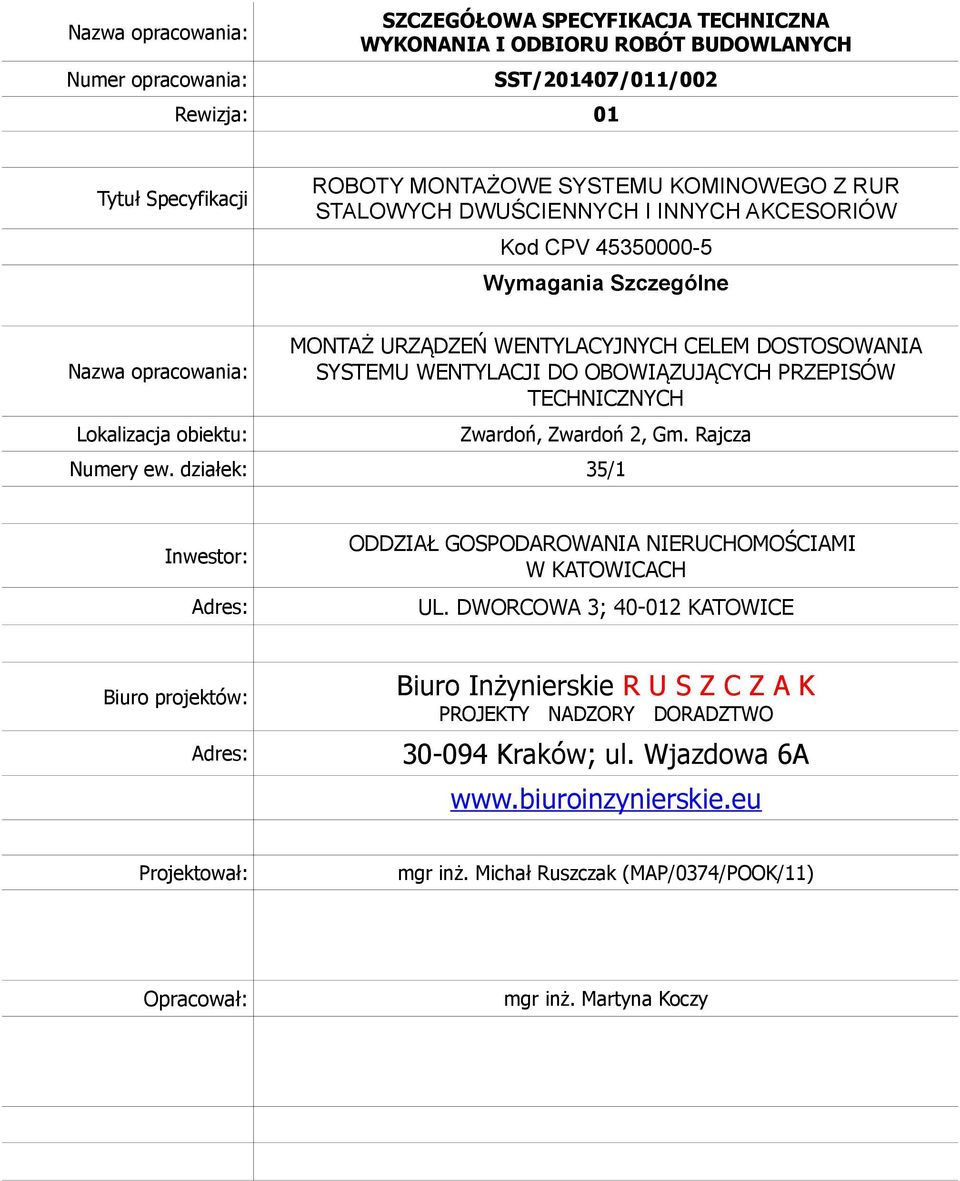

1 Nazwa opracowania: Numer opracowania: SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SST/201407/011/002 Rewizja: 01 Tytuł Specyfikacji ROBOTY MONTAŻOWE SYSTEMU KOMINOWEGO Z RUR STALOWYCH DWUŚCIENNYCH I INNYCH AKCESORIÓW Kod CPV Wymagania Szczególne Nazwa opracowania: Lokalizacja obiektu: MONTAŻ URZĄDZEŃ WENTYLACYJNYCH CELEM DOSTOSOWANIA SYSTEMU WENTYLACJI DO OBOWIĄZUJĄCYCH PRZEPISÓW TECHNICZNYCH Zwardoń, Zwardoń 2, Gm. Rajcza Numery ew. działek: 35/1 Inwestor: Adres: ODDZIAŁ GOSPODAROWANIA NIERUCHOMOŚCIAMI W KATOWICACH UL. DWORCOWA 3; KATOWICE Biuro projektów: Adres: Biuro Inżynierskie R U S Z C Z A K PROJEKTY NADZORY DORADZTWO Kraków; ul. Wjazdowa 6A Projektował: mgr inż. Michał Ruszczak (MAP/0374/POOK/11) Opracował: mgr inż. Martyna Koczy

2 strona: 2 / 6 Spis treści 1Wstęp Przedmiot ST Zakres stosowania Zakres robót objętych ST Określenia podstawowe...3 2Wymagania dotyczące materiałów budowlanych System kominowy Kotwy Dodatkowe elementy podkonstrukcji wsporczej...4 3Wymagania dot. sprzętu i maszyn...4 4Wymagania dot. środków transportu...5 5Wymagania dot. jakości wykonania robót budowlanych Wykończenie poszczególnych elementów Tolerancje wymiarowe Kontrola, badania, odbiór robót wymagania i sposób przeprowadzenia Po wykonaniu kotwienia elementów zakotwień do ścian konstrukcyjnych i stropów Po wykonaniu przewodów stalowych wentylacyjnych w wybranym systemie producenta...6 6Rozliczenie Rozliczenie prac (przedmiar i obmiar robót) Rozliczenie robót tymczasowych i prac towarzyszących...6 7Dokumenty odniesienia Wstęp 1.1 Przedmiot ST Specyfikacja techniczna - wymagania ogólne odnosi się do wymagań wspólnych dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru robót, które zostaną wykonane w ramach inwestycji: Montaż urządzeń wentylacyjnych celem dostosowania systemu wentylacji do obowiązujących przepisów technicznych ; Zwardoń, Zwardoń 2, Gm. Rajcza. 1.2 Zakres stosowania Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót. 1.3 Zakres robót objętych ST W ramach przedmiotowej inwestycji przewiduje się wykonanie wentylacji grawitacyjnej w budynku: montaż systemu kominów wentylacyjnych w postaci kompletnych urządzeń wentylacyjnych wyposażonych w podłączenie mieszkania do przewodu wentylacyjnego, przewód wentylacyjny, prowadzenie komina na zewnątrz wraz z kotwieniem do elewacji i zakończenie komina. montaż systemu komina dymowego w postaci kompletnego urządzenia dymowego wyposażonego w podłączenie mieszkania do przewodu dymowego, przewód dymowy, prowadzenie komina na zewnątrz wraz z kotwieniem do elewacji i zakończenie komina. Prace mają na celu uporządkowanie i zapewnienie bezpiecznego użytkowania budynku zgodnie z przepisami techniczno-budowlanymi, w szczególności z Dz.U

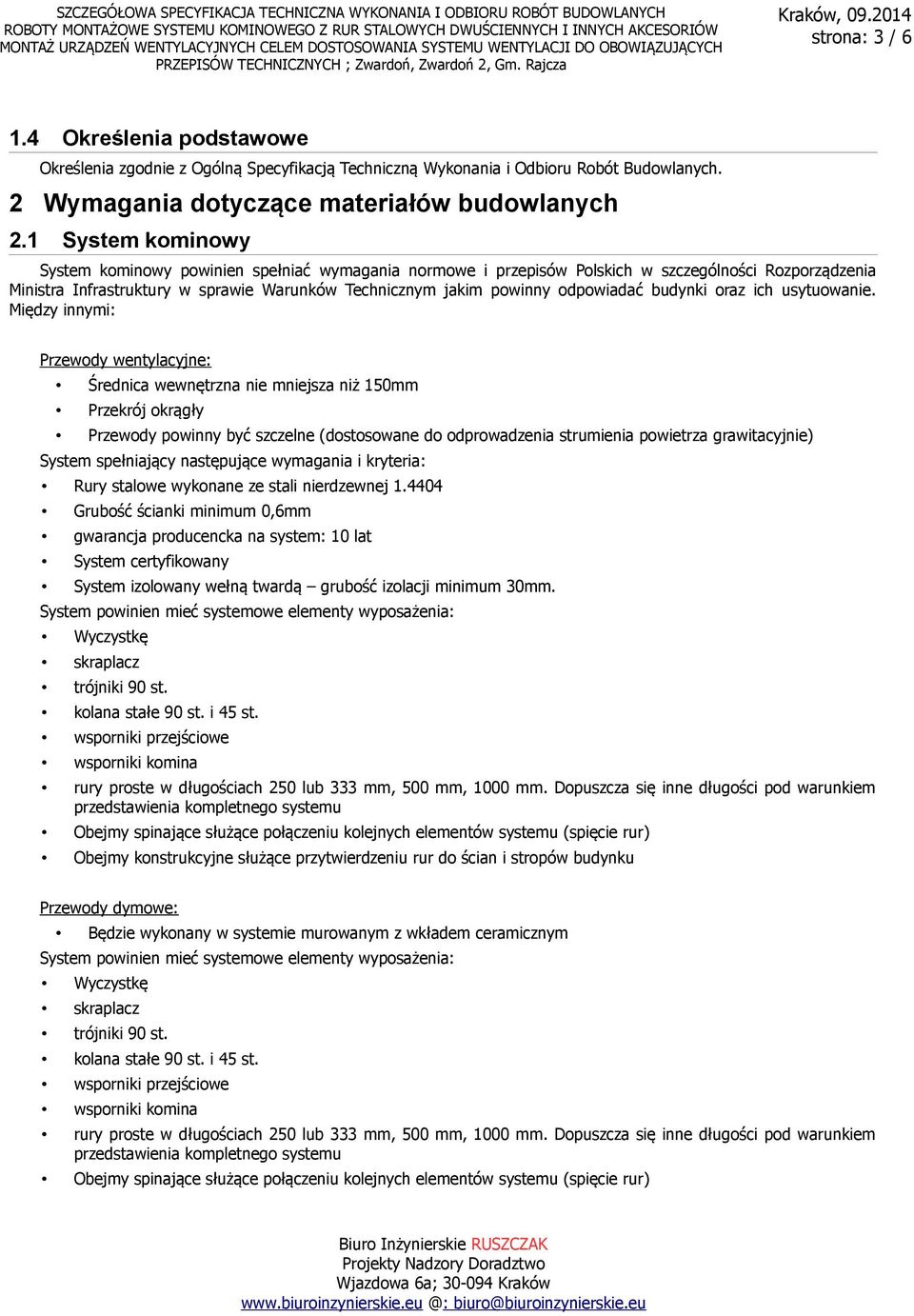

3 strona: 3 / Określenia podstawowe Określenia zgodnie z Ogólną Specyfikacją Techniczną Wykonania i Odbioru Robót Budowlanych. 2 Wymagania dotyczące materiałów budowlanych 2.1 System kominowy System kominowy powinien spełniać wymagania normowe i przepisów Polskich w szczególności Rozporządzenia Ministra Infrastruktury w sprawie Warunków Technicznym jakim powinny odpowiadać budynki oraz ich usytuowanie. Między innymi: Przewody wentylacyjne: Średnica wewnętrzna nie mniejsza niż 150mm Przekrój okrągły Przewody powinny być szczelne (dostosowane do odprowadzenia strumienia powietrza grawitacyjnie) System spełniający następujące wymagania i kryteria: Rury stalowe wykonane ze stali nierdzewnej Grubość ścianki minimum 0,6mm gwarancja producencka na system: 10 lat System certyfikowany System izolowany wełną twardą grubość izolacji minimum 30mm. System powinien mieć systemowe elementy wyposażenia: Wyczystkę skraplacz trójniki 90 st. kolana stałe 90 st. i 45 st. wsporniki przejściowe wsporniki komina rury proste w długościach 250 lub 333 mm, 500 mm, 1000 mm. Dopuszcza się inne długości pod warunkiem przedstawienia kompletnego systemu Obejmy spinające służące połączeniu kolejnych elementów systemu (spięcie rur) Obejmy konstrukcyjne służące przytwierdzeniu rur do ścian i stropów budynku Przewody dymowe: Będzie wykonany w systemie murowanym z wkładem ceramicznym System powinien mieć systemowe elementy wyposażenia: Wyczystkę skraplacz trójniki 90 st. kolana stałe 90 st. i 45 st. wsporniki przejściowe wsporniki komina rury proste w długościach 250 lub 333 mm, 500 mm, 1000 mm. Dopuszcza się inne długości pod warunkiem przedstawienia kompletnego systemu Obejmy spinające służące połączeniu kolejnych elementów systemu (spięcie rur)

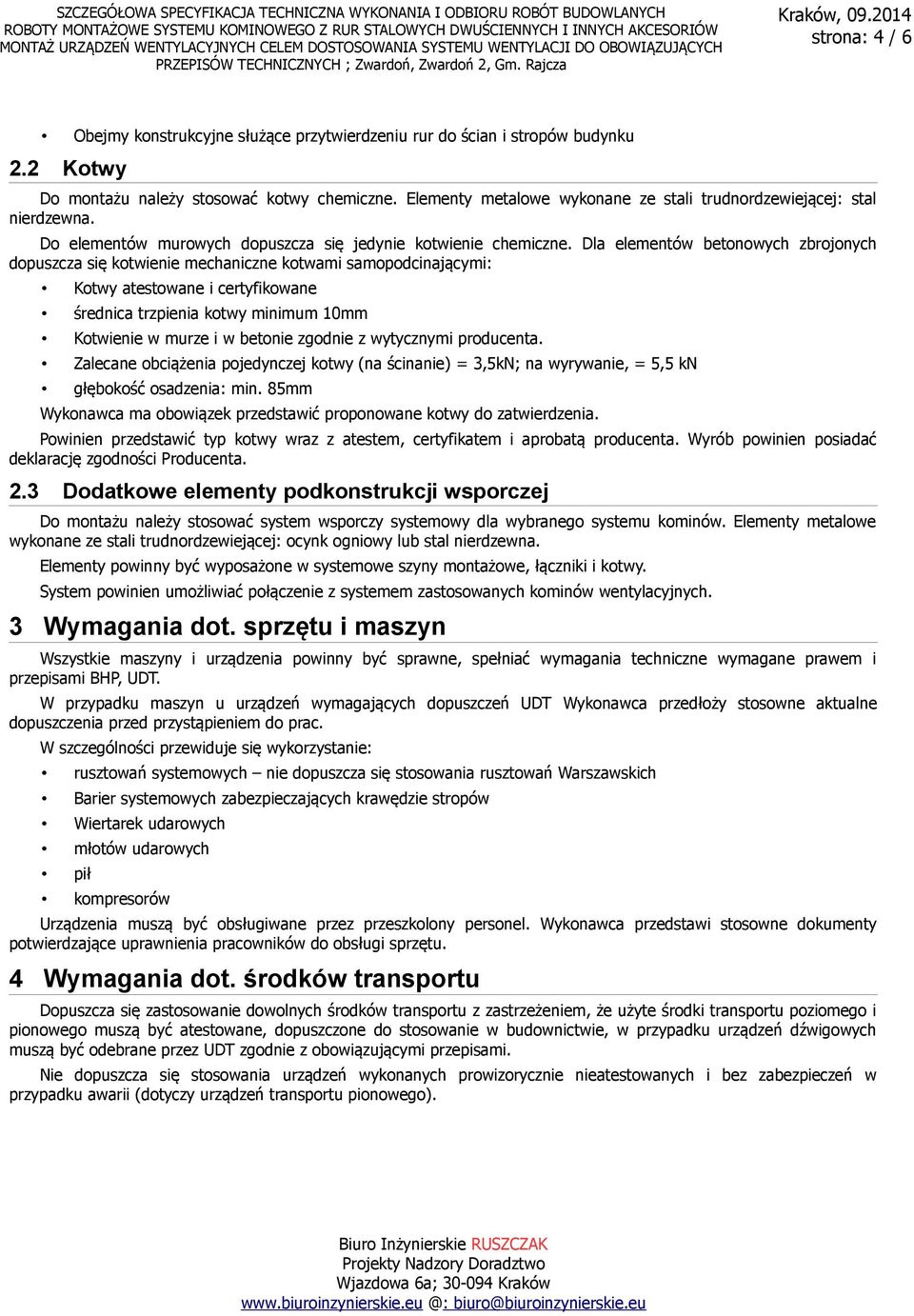

4 strona: 4 / 6 Obejmy konstrukcyjne służące przytwierdzeniu rur do ścian i stropów budynku 2.2 Kotwy Do montażu należy stosować kotwy chemiczne. Elementy metalowe wykonane ze stali trudnordzewiejącej: stal nierdzewna. Do elementów murowych dopuszcza się jedynie kotwienie chemiczne. Dla elementów betonowych zbrojonych dopuszcza się kotwienie mechaniczne kotwami samopodcinającymi: Kotwy atestowane i certyfikowane średnica trzpienia kotwy minimum 10mm Kotwienie w murze i w betonie zgodnie z wytycznymi producenta. Zalecane obciążenia pojedynczej kotwy (na ścinanie) = 3,5kN; na wyrywanie, = 5,5 kn głębokość osadzenia: min. 85mm Wykonawca ma obowiązek przedstawić proponowane kotwy do zatwierdzenia. Powinien przedstawić typ kotwy wraz z atestem, certyfikatem i aprobatą producenta. Wyrób powinien posiadać deklarację zgodności Producenta. 2.3 Dodatkowe elementy podkonstrukcji wsporczej Do montażu należy stosować system wsporczy systemowy dla wybranego systemu kominów. Elementy metalowe wykonane ze stali trudnordzewiejącej: ocynk ogniowy lub stal nierdzewna. Elementy powinny być wyposażone w systemowe szyny montażowe, łączniki i kotwy. System powinien umożliwiać połączenie z systemem zastosowanych kominów wentylacyjnych. 3 Wymagania dot. sprzętu i maszyn Wszystkie maszyny i urządzenia powinny być sprawne, spełniać wymagania techniczne wymagane prawem i przepisami BHP, UDT. W przypadku maszyn u urządzeń wymagających dopuszczeń UDT Wykonawca przedłoży stosowne aktualne dopuszczenia przed przystąpieniem do prac. W szczególności przewiduje się wykorzystanie: rusztowań systemowych nie dopuszcza się stosowania rusztowań Warszawskich Barier systemowych zabezpieczających krawędzie stropów Wiertarek udarowych młotów udarowych pił kompresorów Urządzenia muszą być obsługiwane przez przeszkolony personel. Wykonawca przedstawi stosowne dokumenty potwierdzające uprawnienia pracowników do obsługi sprzętu. 4 Wymagania dot. środków transportu Dopuszcza się zastosowanie dowolnych środków transportu z zastrzeżeniem, że użyte środki transportu poziomego i pionowego muszą być atestowane, dopuszczone do stosowanie w budownictwie, w przypadku urządzeń dźwigowych muszą być odebrane przez UDT zgodnie z obowiązującymi przepisami. Nie dopuszcza się stosowania urządzeń wykonanych prowizorycznie nieatestowanych i bez zabezpieczeń w przypadku awarii (dotyczy urządzeń transportu pionowego).

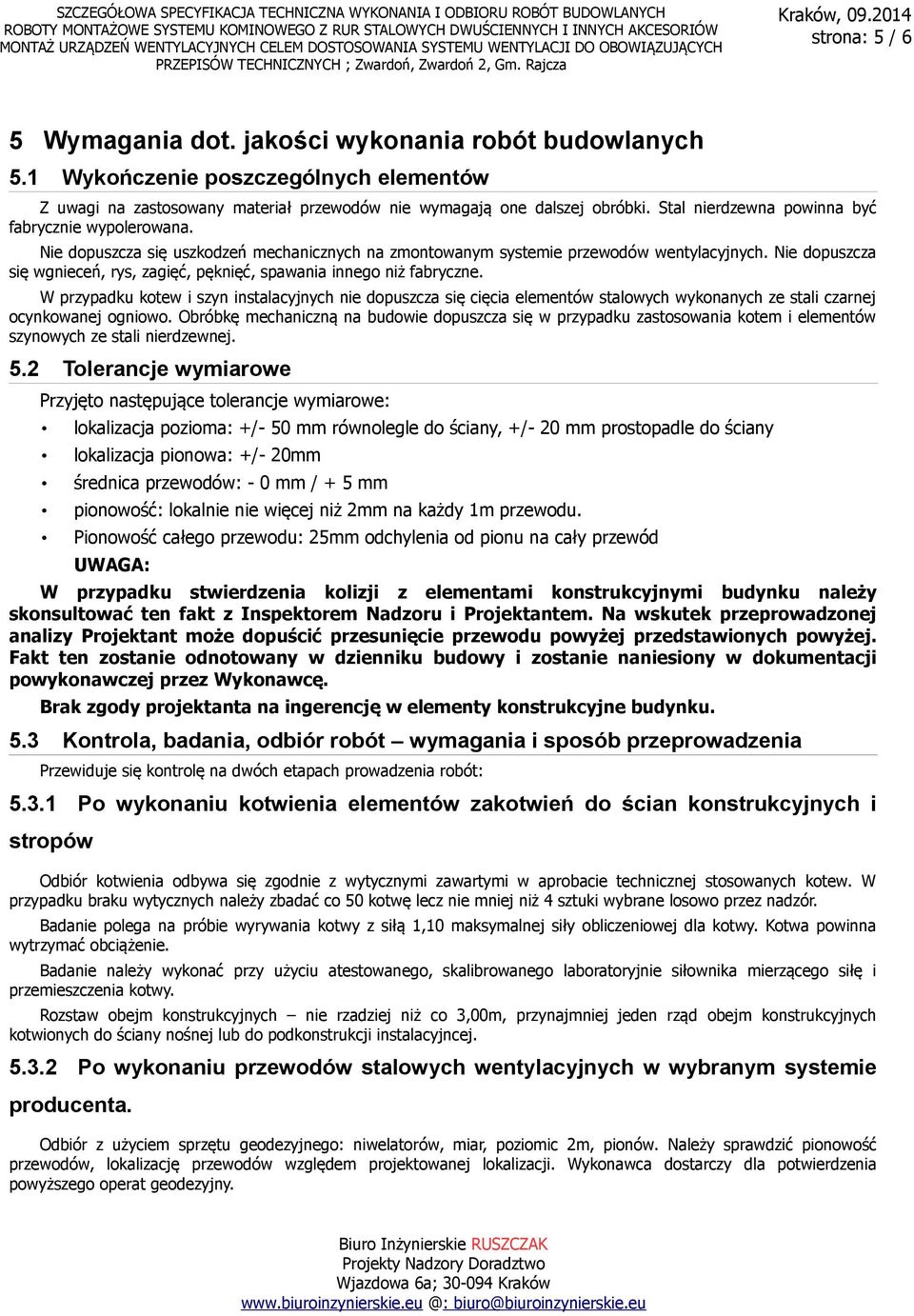

5 strona: 5 / 6 5 Wymagania dot. jakości wykonania robót budowlanych 5.1 Wykończenie poszczególnych elementów Z uwagi na zastosowany materiał przewodów nie wymagają one dalszej obróbki. Stal nierdzewna powinna być fabrycznie wypolerowana. Nie dopuszcza się uszkodzeń mechanicznych na zmontowanym systemie przewodów wentylacyjnych. Nie dopuszcza się wgnieceń, rys, zagięć, pęknięć, spawania innego niż fabryczne. W przypadku kotew i szyn instalacyjnych nie dopuszcza się cięcia elementów stalowych wykonanych ze stali czarnej ocynkowanej ogniowo. Obróbkę mechaniczną na budowie dopuszcza się w przypadku zastosowania kotem i elementów szynowych ze stali nierdzewnej. 5.2 Tolerancje wymiarowe Przyjęto następujące tolerancje wymiarowe: lokalizacja pozioma: +/- 50 mm równolegle do ściany, +/- 20 mm prostopadle do ściany lokalizacja pionowa: +/- 20mm średnica przewodów: - 0 mm / + 5 mm pionowość: lokalnie nie więcej niż 2mm na każdy 1m przewodu. Pionowość całego przewodu: 25mm odchylenia od pionu na cały przewód UWAGA: W przypadku stwierdzenia kolizji z elementami konstrukcyjnymi budynku należy skonsultować ten fakt z Inspektorem Nadzoru i Projektantem. Na wskutek przeprowadzonej analizy Projektant może dopuścić przesunięcie przewodu powyżej przedstawionych powyżej. Fakt ten zostanie odnotowany w dzienniku budowy i zostanie naniesiony w dokumentacji powykonawczej przez Wykonawcę. Brak zgody projektanta na ingerencję w elementy konstrukcyjne budynku. 5.3 Kontrola, badania, odbiór robót wymagania i sposób przeprowadzenia Przewiduje się kontrolę na dwóch etapach prowadzenia robót: Po wykonaniu kotwienia elementów zakotwień do ścian konstrukcyjnych i stropów Odbiór kotwienia odbywa się zgodnie z wytycznymi zawartymi w aprobacie technicznej stosowanych kotew. W przypadku braku wytycznych należy zbadać co 50 kotwę lecz nie mniej niż 4 sztuki wybrane losowo przez nadzór. Badanie polega na próbie wyrywania kotwy z siłą 1,10 maksymalnej siły obliczeniowej dla kotwy. Kotwa powinna wytrzymać obciążenie. Badanie należy wykonać przy użyciu atestowanego, skalibrowanego laboratoryjnie siłownika mierzącego siłę i przemieszczenia kotwy. Rozstaw obejm konstrukcyjnych nie rzadziej niż co 3,00m, przynajmniej jeden rząd obejm konstrukcyjnych kotwionych do ściany nośnej lub do podkonstrukcji instalacyjncej Po wykonaniu przewodów stalowych wentylacyjnych w wybranym systemie producenta. Odbiór z użyciem sprzętu geodezyjnego: niwelatorów, miar, poziomic 2m, pionów. Należy sprawdzić pionowość przewodów, lokalizację przewodów względem projektowanej lokalizacji. Wykonawca dostarczy dla potwierdzenia powyższego operat geodezyjny.

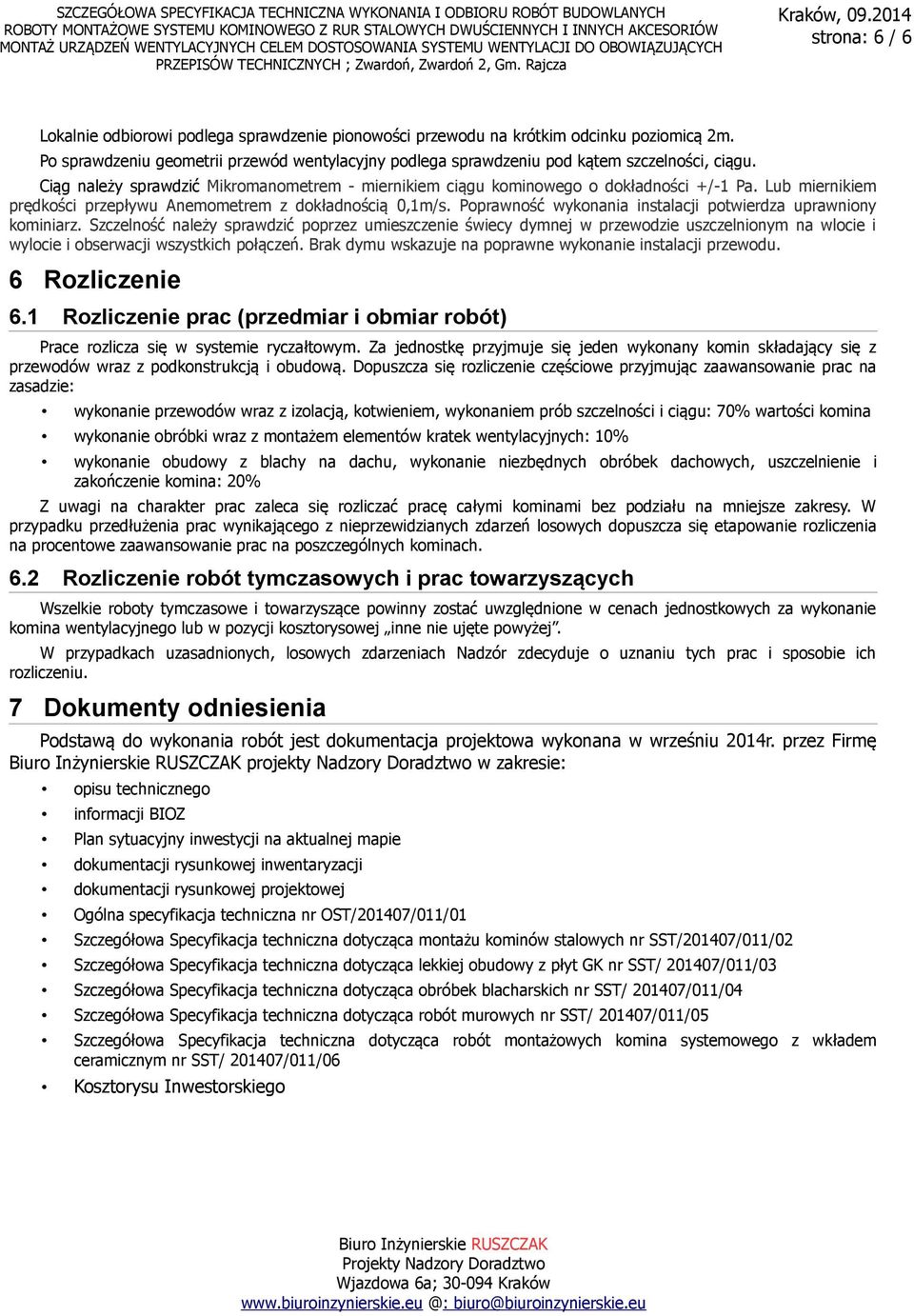

6 strona: 6 / 6 Lokalnie odbiorowi podlega sprawdzenie pionowości przewodu na krótkim odcinku poziomicą 2m. Po sprawdzeniu geometrii przewód wentylacyjny podlega sprawdzeniu pod kątem szczelności, ciągu. Ciąg należy sprawdzić Mikromanometrem - miernikiem ciągu kominowego o dokładności +/-1 Pa. Lub miernikiem prędkości przepływu Anemometrem z dokładnością 0,1m/s. Poprawność wykonania instalacji potwierdza uprawniony kominiarz. Szczelność należy sprawdzić poprzez umieszczenie świecy dymnej w przewodzie uszczelnionym na wlocie i wylocie i obserwacji wszystkich połączeń. Brak dymu wskazuje na poprawne wykonanie instalacji przewodu. 6 Rozliczenie 6.1 Rozliczenie prac (przedmiar i obmiar robót) Prace rozlicza się w systemie ryczałtowym. Za jednostkę przyjmuje się jeden wykonany komin składający się z przewodów wraz z podkonstrukcją i obudową. Dopuszcza się rozliczenie częściowe przyjmując zaawansowanie prac na zasadzie: wykonanie przewodów wraz z izolacją, kotwieniem, wykonaniem prób szczelności i ciągu: 70% wartości komina wykonanie obróbki wraz z montażem elementów kratek wentylacyjnych: 10% wykonanie obudowy z blachy na dachu, wykonanie niezbędnych obróbek dachowych, uszczelnienie i zakończenie komina: 20% Z uwagi na charakter prac zaleca się rozliczać pracę całymi kominami bez podziału na mniejsze zakresy. W przypadku przedłużenia prac wynikającego z nieprzewidzianych zdarzeń losowych dopuszcza się etapowanie rozliczenia na procentowe zaawansowanie prac na poszczególnych kominach. 6.2 Rozliczenie robót tymczasowych i prac towarzyszących Wszelkie roboty tymczasowe i towarzyszące powinny zostać uwzględnione w cenach jednostkowych za wykonanie komina wentylacyjnego lub w pozycji kosztorysowej inne nie ujęte powyżej. W przypadkach uzasadnionych, losowych zdarzeniach Nadzór zdecyduje o uznaniu tych prac i sposobie ich rozliczeniu. 7 Dokumenty odniesienia Podstawą do wykonania robót jest dokumentacja projektowa wykonana w wrześniu 2014r. przez Firmę projekty Nadzory Doradztwo w zakresie: opisu technicznego informacji BIOZ Plan sytuacyjny inwestycji na aktualnej mapie dokumentacji rysunkowej inwentaryzacji dokumentacji rysunkowej projektowej Ogólna specyfikacja techniczna nr OST/201407/011/01 Szczegółowa Specyfikacja techniczna dotycząca montażu kominów stalowych nr SST/201407/011/02 Szczegółowa Specyfikacja techniczna dotycząca lekkiej obudowy z płyt GK nr SST/ /011/03 Szczegółowa Specyfikacja techniczna dotycząca obróbek blacharskich nr SST/ /011/04 Szczegółowa Specyfikacja techniczna dotycząca robót murowych nr SST/ /011/05 Szczegółowa Specyfikacja techniczna dotycząca robót montażowych komina systemowego z wkładem ceramicznym nr SST/ /011/06 Kosztorysu Inwestorskiego
