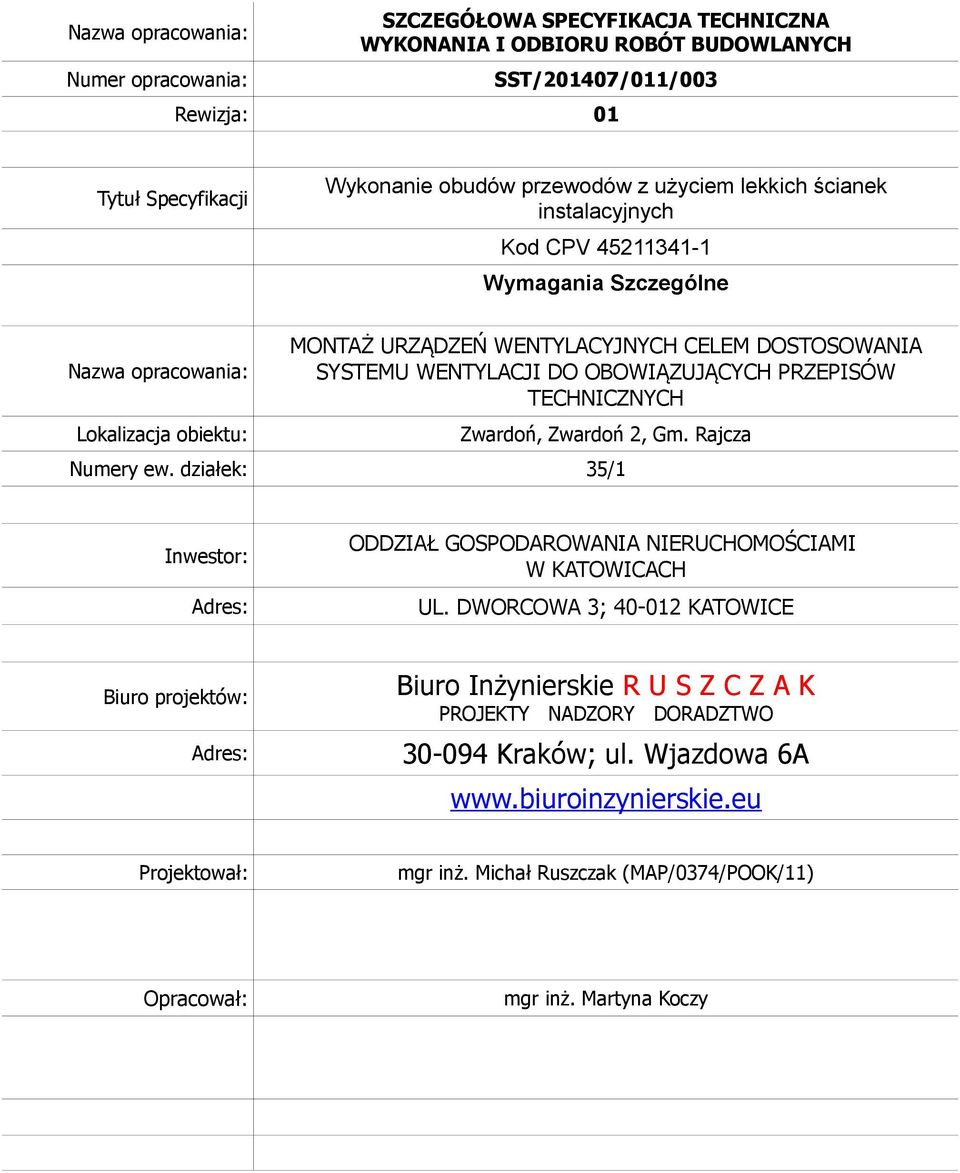

1 Nazwa opracowania: Numer opracowania: SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SST/201407/011/003 Rewizja: 01 Tytuł Specyfikacji Wykonanie obudów przewodów z użyciem lekkich ścianek instalacyjnych Kod CPV Wymagania Szczególne Nazwa opracowania: Lokalizacja obiektu: MONTAŻ URZĄDZEŃ WENTYLACYJNYCH CELEM DOSTOSOWANIA SYSTEMU WENTYLACJI DO OBOWIĄZUJĄCYCH PRZEPISÓW TECHNICZNYCH Zwardoń, Zwardoń 2, Gm. Rajcza Numery ew. działek: 35/1 Inwestor: Adres: ODDZIAŁ GOSPODAROWANIA NIERUCHOMOŚCIAMI W KATOWICACH UL. DWORCOWA 3; KATOWICE Biuro projektów: Adres: Biuro Inżynierskie R U S Z C Z A K PROJEKTY NADZORY DORADZTWO Kraków; ul. Wjazdowa 6A Projektował: mgr inż. Michał Ruszczak (MAP/0374/POOK/11) Opracował: mgr inż. Martyna Koczy

2 strona: 2 / 6 Spis treści 1Wstęp Przedmiot ST Zakres stosowania Zakres robót objętych ST Określenia podstawowe...3 2Wymagania dotyczące materiałów budowlanych Płyty Gipsowo-Kartonowe grubości 12.5mm Profile stalowe Łączniki Dodatkowe elementy podkonstrukcji wsporczej...4 3Wymagania dot. sprzętu i maszyn...4 4Wymagania dot. środków transportu...4 5Wymagania dot. jakości wykonania robót budowlanych Wykończenie poszczególnych elementów Tolerancje wymiarowe Kontrola, badania, odbiór robót wymagania i sposób przeprowadzenia Badania w zakresie konstrukcji i poszycia obudów...5 6Rozliczenie Rozliczenie prac (przedmiar i obmiar robót) Rozliczenie robót tymczasowych i prac towarzyszących...6 7Dokumenty odniesienia...6

3 strona: 3 / 6 1 Wstęp 1.1 Przedmiot ST Specyfikacja techniczna - wymagania ogólne odnosi się do wymagań wspólnych dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru robót, które zostaną wykonane w ramach inwestycji: Montaż urządzeń wentylacyjnych celem dostosowania systemu wentylacji do obowiązujących przepisów technicznych ; Zwardoń, Zwardoń 2, Gm. Rajcza. 1.2 Zakres stosowania Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót. 1.3 Zakres robót objętych ST W ramach przedmiotowej inwestycji przewiduje się wykonanie wentylacji grawitacyjnej w budynku: Wykonanie prac wykończeniowych w postaci: wykonanie stosownego obrobienia i wykończenia obudów i otworów poprzez malowanie, ułożenie płytek, tapetowanie zgodnie z wykończeniem istniejącym pomieszczenia. Prace mają na celu uporządkowanie i zapewnienie bezpiecznego użytkowania budynku zgodnie z przepisami techniczno-budowlanymi, w szczególności z Dz.U Określenia podstawowe Określenia zgodnie z Ogólną Specyfikacją Techniczną Wykonania i Odbioru Robót Budowlanych. 2 Wymagania dotyczące materiałów budowlanych System zabudowy lekkiej z płyt GK składa się z płyt okładzinowych, szkieletu oraz łączników i materiałów dodatkowych. System powinien charakteryzować się następującymi parametrami: Odporność na działanie ognia EI 30 Wszystkie elementy NRO Grubość okładziny min. 25mm (2x12.5mm) Szkielet stalowy rozstaw nośnych profili co max 600mm. 2.1 Płyty Gipsowo-Kartonowe grubości 12.5mm Do wykonania okładzin ścian nienośnych obudów szybów instalacyjnych powinny być stosowane płyty gipsowo-kartonowe spełniające wymagania normy PN-EN 520 +A1:2010. W przypadku wykonywania zabudowy w kuchni, kotłowni lub łazience należy stosować płyty o podwyższone odporności na wilgoć. Gramatura płyt nie mniej niż 9,2 kg/m Profile stalowe Do wykonania konstrukcji stalowej nośnej dla ścian nienośnych obudów szybów instalacyjnych powinno stosować się profile zimnogięte stalowe z blachy stalowej DX51D+Z ocynkowanej o minimalnej grubości cynku 7um (100g/m 2 ). Należy stosować profile CW50 i UW50. W przypadku zabudów o wysokości powyżej 3000mm stosować profile CW75 i UW75. Minimalna grubość profili 0,55mm. Kształtowniki stalowe powinny być wykonane zgodnie z normą PN-EN 14195:2006.

4 strona: 4 / Łączniki Do mocowania płyt należy stosować wkręty stalowe TN25, TN35 i TN45 zabezpieczone przed korozją. Wkręty zgodne z normą PN-EN A1:2010. Do montażu elementów systemu do podłoża i ścian nośnych należy stosować atestowane kotwy chemiczne o średnicy trzpienia 6mm i nośności min. 1,00kN. Trzpienie kotew powinny być wykonane ze stali ocynkowanej ogniowo. Głębokość kotwienia min. 120mm. 2.4 Dodatkowe elementy podkonstrukcji wsporczej W skład systemu powinny wchodzić następujące elementy: maty lub płyty z wełny mineralnej spełniające wymagania: PN-EN 13162:2009, oraz: grubość wypełnienia 50mm gęstość wełny mineralnej nie mniejsza niż 35kg/m 3 reakcja na ogień A1 Taśmy uszczelniające do połączeń ścian taśmy ze spienionego polietylenu grubość taśm 3-4 mm Masy szpachlowe Bez dodatkowych wymagań-produkt posiadający stosowne dokumenty potwierdzający możliwość stosowania w budownictwie. Taśmy spoinowe Bez dodatkowych wymagań-produkt posiadający stosowne dokumenty potwierdzający możliwość stosowania w budownictwie. Dopuszcza się zarówno taśmy papierowe jak i taśmy z włókna szklanego 3 Wymagania dot. sprzętu i maszyn Wszystkie maszyny i urządzenia powinny być sprawne, spełniać wymagania techniczne wymagane prawem i przepisami BHP, UDT. W przypadku maszyn u urządzeń wymagających dopuszczeń UDT Wykonawca przedłoży stosowne aktualne dopuszczenia przed przystąpieniem do prac. W szczególności przewiduje się wykorzystanie: rusztowań systemowych nie dopuszcza się stosowania rusztowań Warszawskich Barier systemowych zabezpieczających krawędzie stropów Wiertarek udarowych młotów udarowych pił kompresorów Urządzenia muszą być obsługiwane przez przeszkolony personel. Wykonawca przedstawi stosowne dokumenty potwierdzające uprawnienia pracowników do obsługi sprzętu. 4 Wymagania dot. środków transportu Dopuszcza się zastosowanie dowolnych środków transportu z zastrzeżeniem, że użyte środki transportu poziomego i pionowego muszą być atestowane, dopuszczone do stosowanie w budownictwie, w przypadku

5 strona: 5 / 6 urządzeń dźwigowych muszą być odebrane przez UDT zgodnie z obowiązującymi przepisami. Nie dopuszcza się stosowania urządzeń wykonanych prowizorycznie nieatestowanych i bez zabezpieczeń w przypadku awarii (dotyczy urządzeń transportu pionowego) 5 Wymagania dot. jakości wykonania robót budowlanych 5.1 Wykończenie poszczególnych elementów Ściany obudowy należy wykończyć poprzez szpachlowanie całej powierzchni płyt. Na styku między płytami oraz na styku między płytą i elementem nośnym (strop, ściana)należy stosować taśmę papierową lub siatkę z włókna szklanego. Wyszpachlowana powierzchni a powinna zostać pomalowana farbami emulsyjnymi na kolor zgodny z wymaganiami Inwestora. Minimalna ilość warstw malowania: 1 podkład + dwie warstwy farby. 5.2 Tolerancje wymiarowe Przyjęto następujące tolerancje wymiarowe: lokalizacja pozioma: +/- 50 mm równolegle do ściany, +/- 20 mm prostopadle do ściany lokalizacja pionowa: +/- 20mm pionowość: lokalnie nie więcej niż 1mm na każdy 1m ścianki. Nie więcej niż 3mm na całej kondygnacji Powyższe wymagania dotyczą ścianki po szpachlowaniu. Dopuszczalne odchylenia dla ściany nieszpachlowanej mogą być większe o 50%. UWAGA: W przypadku stwierdzenia kolizji z elementami konstrukcyjnymi budynku należy skonsultować ten fakt z Inspektorem Nadzoru i Projektantem. Na wskutek przeprowadzonej analizy Projektant może dopuścić przesunięcie przewodu powyżej przedstawionych powyżej. Fakt ten zostanie odnotowany w dzienniku budowy i zostanie naniesiony w dokumentacji powykonawczej przez Wykonawcę. Brak zgody projektanta na ingerencję w elementy konstrukcyjne budynku. 5.3 Kontrola, badania, odbiór robót wymagania i sposób przeprowadzenia Sprawdzenie dokumentów materiałów w zakresie deklaracji zgodności materiałów i stosowania jednolitego systemu zgodnie z przedłożoną aprobatą Badania w zakresie konstrukcji i poszycia obudów Sprawdzenie w zakresie zgodności wykonania z detalami zawartymi w aprobacie systemu. Sprawdzenie geometrii i lokalizacji z użyciem urządzeń pomiarowych. Sprawdzenie poziomości i pionowości z użyciem poziomic i niwelatorów. Sprawdzenie łącznej grubości okładziny, ilości płyt stosowanych oraz stosowania zakładów w zakresie stosowanych płyt. W zakresie sprawdzenia połączeń i kotwień sprawdzenie ilości łączników na mb połączenia, sprawdzenie stopnia dokręcenia łączników. Niedopuszczalne jest przekręcenie wkrętów w sposób trwałego uszkodzenia płyty obustronnie. Dopuszczalne zagłębienie łebka wkręta w płytę 1mm. Rozstaw łączników do 200mm. 6 Rozliczenie 6.1 Rozliczenie prac (przedmiar i obmiar robót) Prace rozlicza się w systemie ryczałtowym. Za jednostkę przyjmuje się jeden wykonany komin składający

6 strona: 6 / 6 się z przewodów wraz z podkonstrukcją i obudową. Dopuszcza się rozliczenie częściowe przyjmując zaawansowanie prac na zasadzie: wykonanie przewodów wraz z izolacją, kotwieniem, wykoneniem prób szczelności i ciągu: 70% wartości komina wykonanie obudowy z płyt GK wraz z montażem elementów kratek wentylacyjnych: 10% wykonanie obudowy z blachy na dachu, wykonanie niezbędnych obróbek dachowych, uszczelnienie i zakończenie komina: 20% Z uwagi na charakter prac zaleca się rozliczać pracę całymi kominami bez podziału na mniejsze zakresy. W przypadku przełużenia prac wynikającego z nieprzewidzianych zdarzeń losowych dopuszcza się etapowanie rozliczenia na procentowe zaawansowanie prac na poszczególnych kominach. 6.2 Rozliczenie robót tymczasowych i prac towarzyszących Wszelkie roboty tymczasowe i towarzyszące powinny zostać uwzględnione w cenach jednostkowych za wykonanie komina wentylacyjnego lub w pozycji kosztorysowej inne nie ujęte powyżej. W przypadkach uzasadnionych, losowych zdarzeniach Nadzór zdecyduje o uznaniu tych prac i sposobie ich rozliczeniu. 7 Dokumenty odniesienia Podstawą do wykonania robót jest dokumentacja projektowa wykonana w wrześniu 2014r. przez Firmę projekty Nadzory Doradztwo w zakresie: opisu technicznego informacji BIOZ Plan sytuacyjny inwestycji na aktualnej mapie dokumentacji rysunkowej inwentaryzacji dokumentacji rysunkowej projektowej Ogólna specyfikacja techniczna nr OST/201407/011/01 Szczegółowa Specyfikacja techniczna dotycząca montażu kominów stalowych nr SST/201407/011/02 Szczegółowa Specyfikacja techniczna dotycząca lekkiej obudowy z płyt GK nr SST/ /011/03 Szczegółowa Specyfikacja techniczna dotycząca obróbek blacharskich nr SST/ /011/04 Szczegółowa Specyfikacja techniczna dotycząca robót murowych nr SST/ /011/05 Szczegółowa Specyfikacja techniczna dotycząca robót montażowych komina systemowego z wkładem ceramicznym nr SST/ /011/06 Kosztorysu Inwestorskiego
