1 Ikarus S28 S38 Belka opryskowa HSS i HC Opryskiwacz ciągany Ikarus S 1

2 Najlepsza ochrona dla Twoich roślin Dział ochrony i nawożenia w firmie Kverneland uważa, że nowoczesna technologia buduje lepszą przyszłość. Tworzymy inteligentne rozwiązania umożliwiające zwiększenie wydajności oraz jakości plonu, ponieważ każda uprawa zasługuje na najlepszą opiekę. Nasze inteligentne rozwiązania pomagają rolnikom łatwiej pracować i osiągać większe korzyści. Kverneland Group jest wiodącym międzynarodowym koncernem w produkcji i dystrybucji maszyn rolniczych, z długą historią opartą na jasnej wizji: słuchać rolników i ułatwiać ich pracę. Dziś Kverneland Group ma zakłady produkcyjne w Norwegii, Danii, Niemczech, Francji, Holandii, Włoszech, Rosji i Chinach. Firma posiada spółki handlowe w 17 krajach i eksportuje do kolejnych 60 krajów na całym świecie. 2

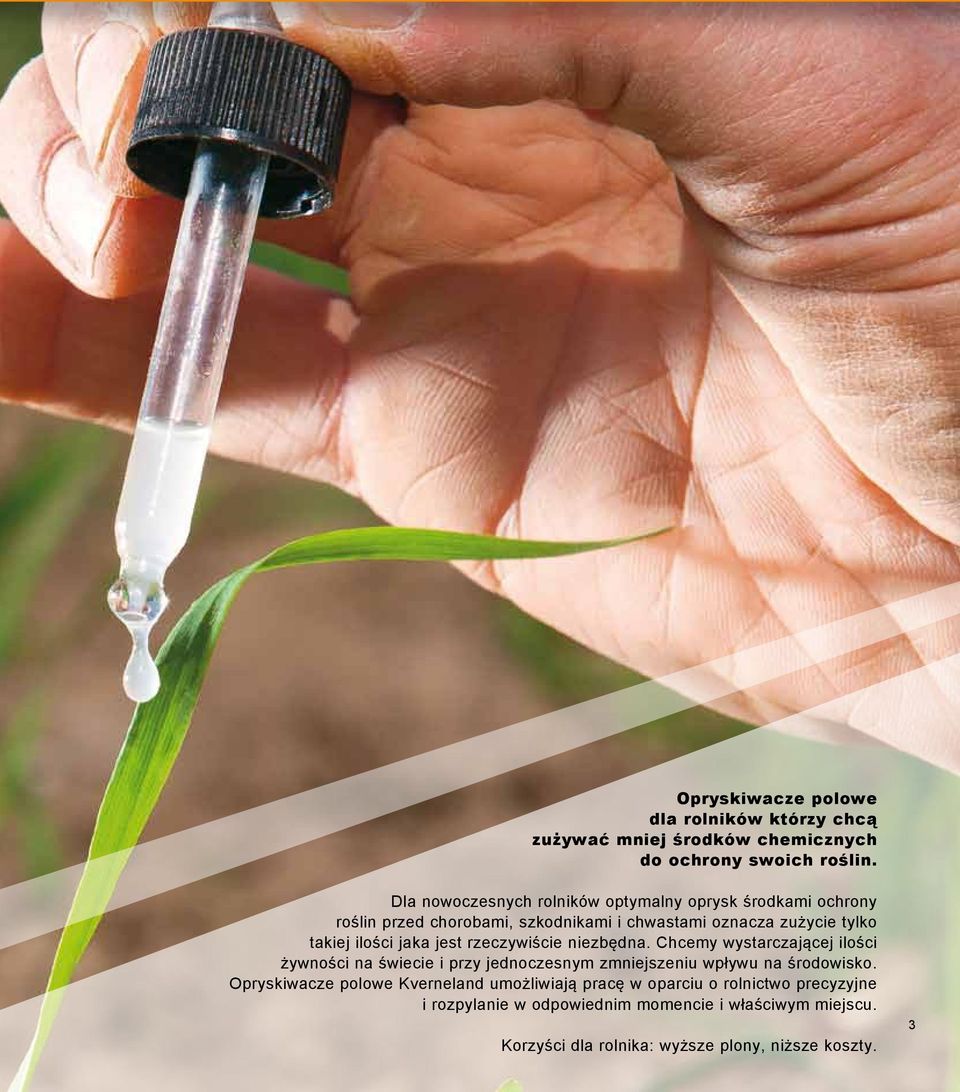

3 Opryskiwacze polowe dla rolników którzy chcą zużywać mniej środków chemicznych do ochrony swoich roślin. Dla nowoczesnych rolników optymalny oprysk środkami ochrony roślin przed chorobami, szkodnikami i chwastami oznacza zużycie tylko takiej ilości jaka jest rzeczywiście niezbędna. Chcemy wystarczającej ilości żywności na świecie i przy jednoczesnym zmniejszeniu wpływu na środowisko. Opryskiwacze polowe Kverneland umożliwiają pracę w oparciu o rolnictwo precyzyjne i rozpylanie w odpowiednim momencie i właściwym miejscu. Korzyści dla rolnika: wyższe plony, niższe koszty. 3

4 Kverneland Rau Ikarus S Ikarus S - Funkcjonalność i prostota! 4

5 Ikarus S jest modernizacją znanego i sprawdzonego modelu Ikarus A. Cały układ cieczowy i elektroniczny oraz centrum operacji został całkowicie przeprojektowany dla łatwej obsługi i przyjazności dla użytkownika. Ikarus S może być również wyposażony w zaawansowane opcje, w tym w system ISOBUS. 5

6 Kverneland Rau Ikarus S Możliwe warianty! Ikarus S28 z HSS 27m poziome składanie belki Ikarus S38 z HC 24m pionowe składanie belki Ikarus S dostępny jest z zbiornikiem 2800 lub 3800 litrów z belką stalową HSS m składaną poziomo lub belką stalową HC m składaną pionowo. Dostępne zaczepy Zaczep górny i system kierowania Autotrack Zaczep dolny i system kierowania Autotrack Perfekcyjna integracja pompy wewnątrz dyszla WOM jest zawsze w linii poziomej względem pompy i wału ciągnika Łatwy dostęp do pompy Idealne dopasowanie i duży prześwit od gruntu Rozwiązania dyszla Zaczep górny lub dolny hitch Sterowanie Autotrack czyli podążanie opryskiwacza po śladach kół ciągnika Ucho zaczepowe Ø40/50mm lub zaczep kulowy Ø 80 mm 6

7 Oś stała z hamulcami hydraulicznymi Oś przestawna z hamulcami pneumatycznymi Oś przestawna z amortyzacją Opcje osi w zależności do indywidualnych potrzeb Oś stała 1,50-1,80 m bez hamulców. Oś stała 1,50-1,80 m z hamulcami (do 25 km / h). Oś przestawna 1,50 * - 2,25 z hamulcami (do 40 km / h). Oś przestawna 1,50 * - 2,25 z amortyzacją i hamulcami (do 40 km / h). Wszystkie osie wyposażone są w ręczny hamulec postojowy, natomiast hamulce pneumatyczne lub hydrauliczne występują jako opcja. * 1,60 m w połączeniu z amortyzacją osi i hamulcami pneumatycznymi Długość osi (mm) Felgi odwrócone na zewnątrz (Poz. 1) Felgi odwrócone do wewnątrz (Poz. 2) Regulacja rozstawu osi Wyjątkowo zwarta konstrukcja Bardzo krótki promień skrętu na uwrociach Dokładne podążanie po śladach kół ciągnika Duża pojemność, 3800-litrowy zbiornik w kompaktowej konstrukcji 7

8 Easy Set Czytelny panel zaworów Całkowicie zintegrowana koncepcja: Wszystkie zawory skupione w jednym miejscu. Lepsza ochrona i wygodna obsługa. Ikarus S wyznacza nowy standard. Czteropozycyjny zawór ssania: Pozycje: zbiornik główny, zbiornik czystej wody, ssanie poprzez wąż ssawny, dodatkowe funkcje Szybkie napełnianie: zwiększona prędkość, napełnianie wężem ssawnym 8 Easy Set - panel zaworów ułatwia życie przez jego intuicyjną obsługę. Kontrola rozdzielania cieczy po stronie ssania i po stronie ciśnienia są wyraźnie od siebie odseparowane. Zawory są dobrze zabezpieczone za pomocą otwieranej pokrywy, co pozwala utrzymać centrum obsługowe wolne od brudu i substancji chemicznych. Czteropozycyjny zawór ciśnienia: Pozycje: napełnianie zbiornika głównego, opryskiwanie, mieszadło ciśnieniowe, dodatkowe funkcje. Trzy dodatkowe zawory ciśnienia: Funkcje: płukanie zbiornika, myjka zewnętrzna, lanca opryskowa.

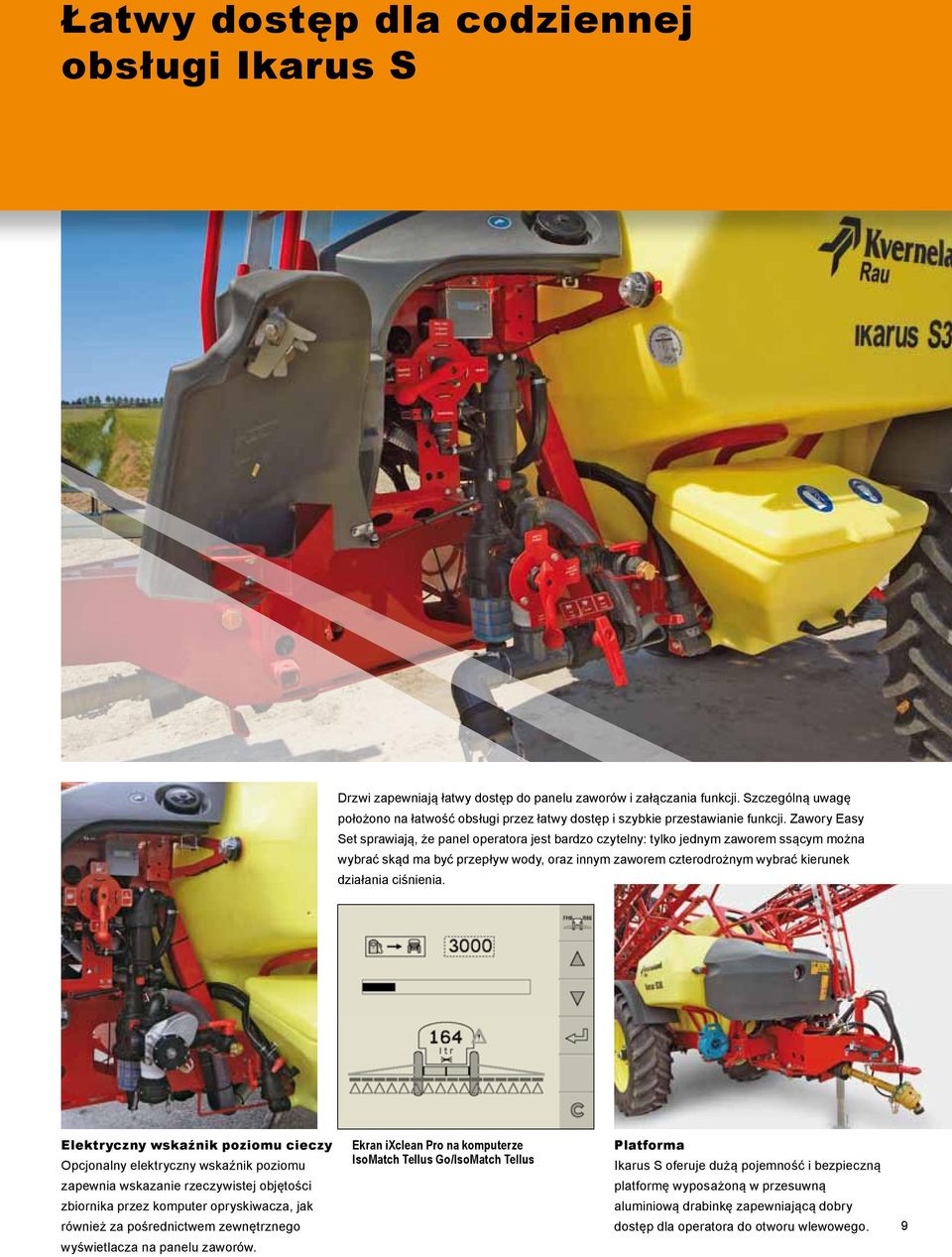

9 Łatwy dostęp dla codziennej obsługi Ikarus S Drzwi zapewniają łatwy dostęp do panelu zaworów i załączania funkcji. Szczególną uwagę położono na łatwość obsługi przez łatwy dostęp i szybkie przestawianie funkcji. Zawory Easy Set sprawiają, że panel operatora jest bardzo czytelny: tylko jednym zaworem ssącym można wybrać skąd ma być przepływ wody, oraz innym zaworem czterodrożnym wybrać kierunek działania ciśnienia. Elektryczny wskaźnik poziomu cieczy Opcjonalny elektryczny wskaźnik poziomu zapewnia wskazanie rzeczywistej objętości zbiornika przez komputer opryskiwacza, jak również za pośrednictwem zewnętrznego wyświetlacza na panelu zaworów. Ekran ixclean Pro na komputerze IsoMatch Tellus Go/IsoMatch Tellus Platforma Ikarus S oferuje dużą pojemność i bezpieczną platformę wyposażoną w przesuwną aluminiową drabinkę zapewniającą dobry dostęp dla operatora do otworu wlewowego. 9

10 ixclean Comfort i ixclean Pro Liczy się każdy litr cieczy! Opcje 10 Przyłącze hydrantowe z zaworem zwrotnym Przyłącze do opróżniania zbiornika np. z nawozów płynnych ixclean Comfort ixclean Komfort jest to półautomatyczny system sterowania. Elektryczny zawór ssący zatrzymuje proces napełniania, gdy elektryczny wskaźnik poziomu cieczy wskazuje, że żądany poziom został osiągnięty*. ixclean Comfort daje również wygodę poprzez sterowanie zaworem ssącym z poziomu kabiny ciągnika dla użycia np. funkcji ENFO! * Napełnianie wężem ssawnym. Ekran ixclean Pro na komputerze IsoMatch Tellus Go/IsoMatch Tellus ixclean Pro: komfort obsługi oraz precyzyjny program płuczący ixclean Pro oznacza w pełni elektryczne sterowanie zaworami na panelu sterowania dla maszyn wyposażonych w ISOBUS. Możesz kontrolować wszystkie ważne funkcje opryskiwacza z poziomu kabiny ciągnika. Przełączanie pomiędzy napełnianiem, mieszaniem, opryskiwaniem, płukaniem lub myciem zewnętrznym odbywa się za pomocą naciśnięcia przycisku! ixclean Pro kontroluje funkcję ENFO oraz zasysanie żądanej ilości cieczy. Ponadto ixclean Pro oferuje w pełni automatyczny, kompletny program płukania opryskiwacza. Przez naciśnięcie jednego przycisku program rozpoczyna precyzyjne płukanie wszystkich komponentów opryskiwacza z wykorzystaniem minimalnej ilości czystej wody. Po zakończeniu procesu automatycznego płukania opryskiwacza koncentracja pozostałości jest poniżej 1%. Z ixclean Pro liczy się każdy litr!

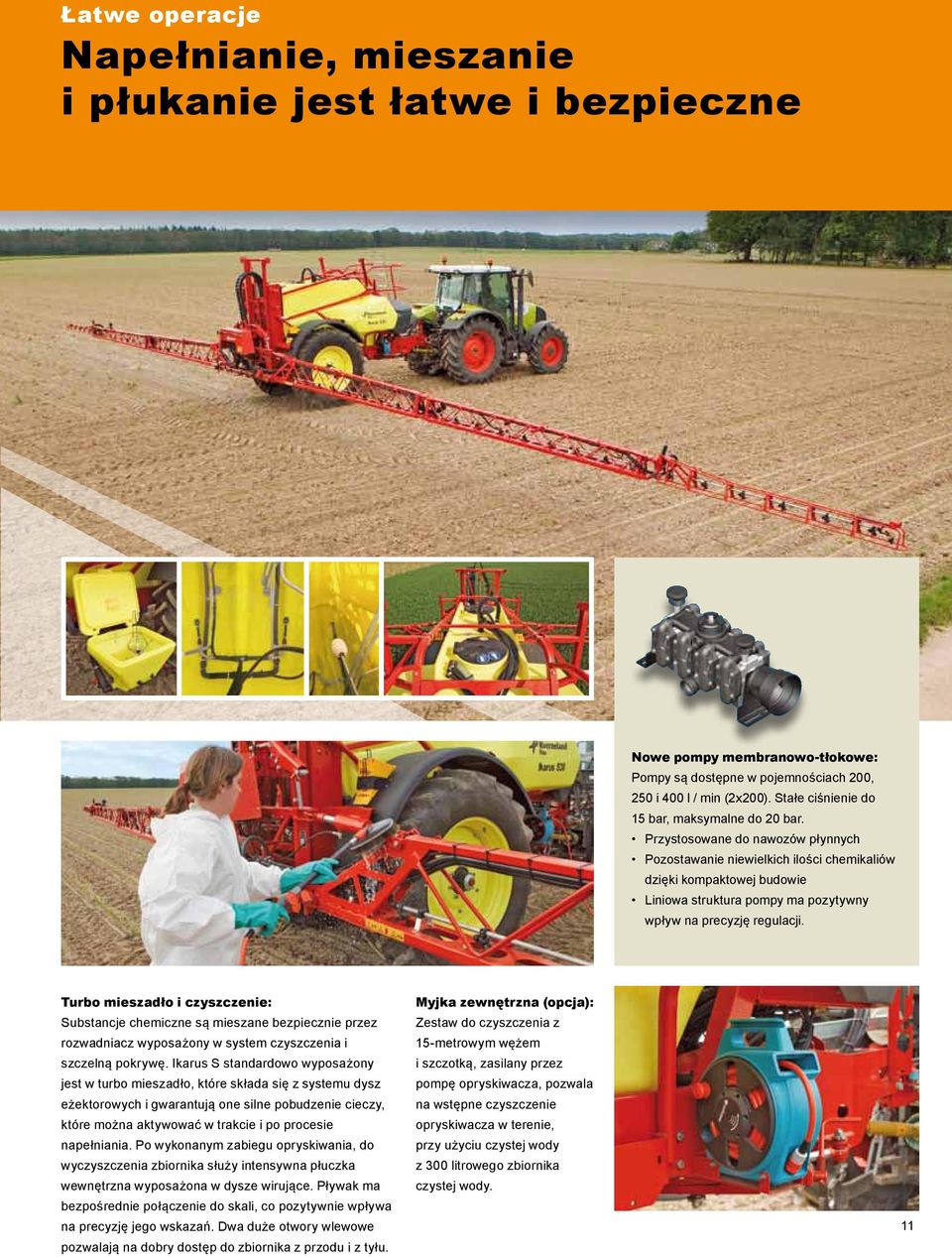

11 Łatwe operacje Napełnianie, mieszanie i płukanie jest łatwe i bezpieczne Nowe pompy membranowo-tłokowe: Pompy są dostępne w pojemnościach 200, 250 i 400 l / min (2x200). Stałe ciśnienie do 15 bar, maksymalne do 20 bar. Przystosowane do nawozów płynnych Pozostawanie niewielkich ilości chemikaliów dzięki kompaktowej budowie Liniowa struktura pompy ma pozytywny wpływ na precyzję regulacji. Turbo mieszadło i czyszczenie: Substancje chemiczne są mieszane bezpiecznie przez rozwadniacz wyposażony w system czyszczenia i szczelną pokrywę. Ikarus S standardowo wyposażony jest w turbo mieszadło, które składa się z systemu dysz eżektorowych i gwarantują one silne pobudzenie cieczy, które można aktywować w trakcie i po procesie napełniania. Po wykonanym zabiegu opryskiwania, do wyczyszczenia zbiornika służy intensywna płuczka wewnętrzna wyposażona w dysze wirujące. Pływak ma bezpośrednie połączenie do skali, co pozytywnie wpływa na precyzję jego wskazań. Dwa duże otwory wlewowe pozwalają na dobry dostęp do zbiornika z przodu i z tyłu. Myjka zewnętrzna (opcja): Zestaw do czyszczenia z 15-metrowym wężem i szczotką, zasilany przez pompę opryskiwacza, pozwala na wstępne czyszczenie opryskiwacza w terenie, przy użyciu czystej wody z 300 litrowego zbiornika czystej wody. 11

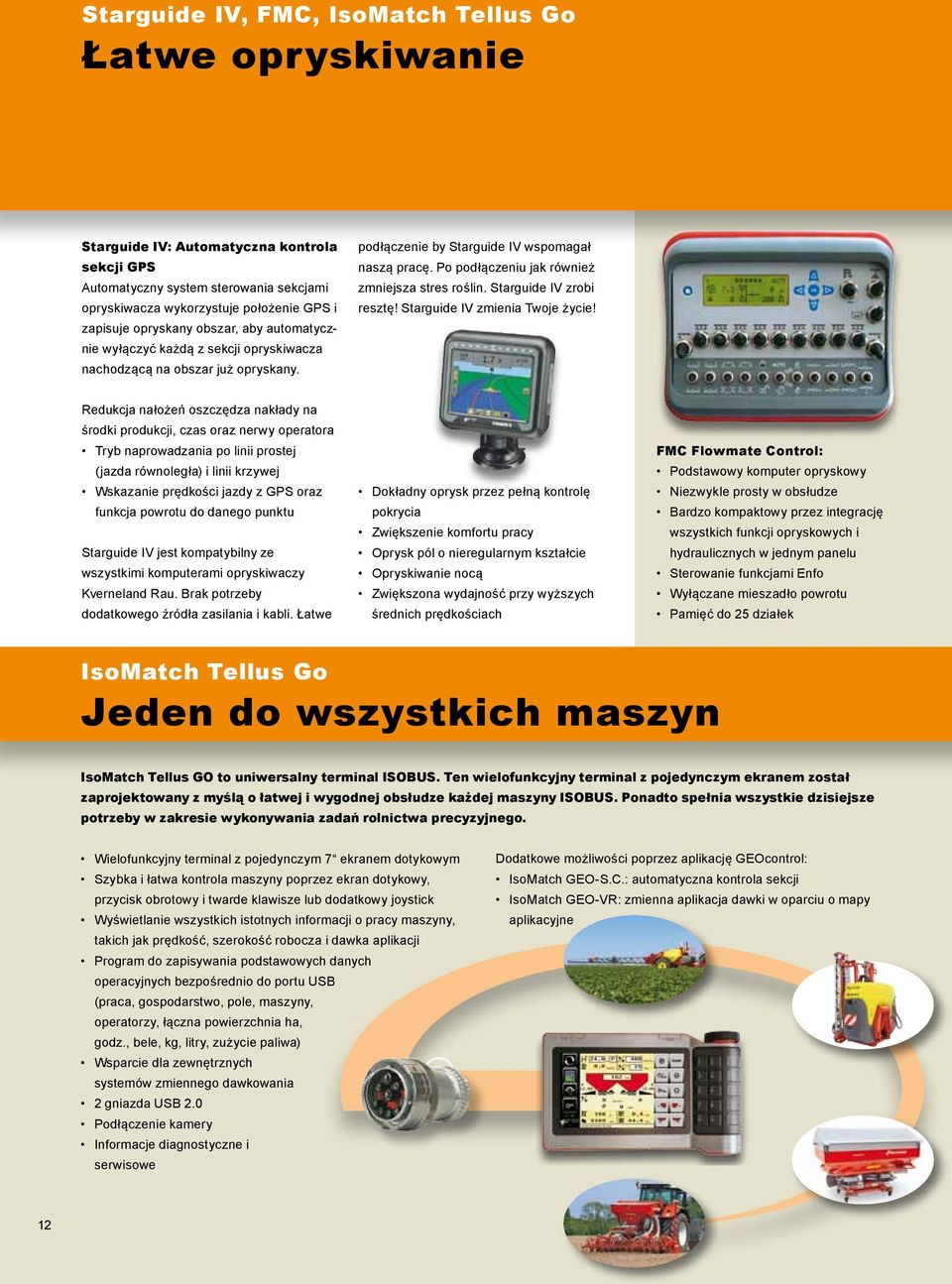

12 Starguide IV, FMC, IsoMatch Tellus Go Łatwe opryskiwanie Starguide IV: Automatyczna kontrola sekcji GPS Automatyczny system sterowania sekcjami opryskiwacza wykorzystuje położenie GPS i zapisuje opryskany obszar, aby automatycznie wyłączyć każdą z sekcji opryskiwacza nachodzącą na obszar już opryskany. podłączenie by Starguide IV wspomagał naszą pracę. Po podłączeniu jak również zmniejsza stres roślin. Starguide IV zrobi resztę! Starguide IV zmienia Twoje życie! Redukcja nałożeń oszczędza nakłady na środki produkcji, czas oraz nerwy operatora Tryb naprowadzania po linii prostej (jazda równoległa) i linii krzywej Wskazanie prędkości jazdy z GPS oraz funkcja powrotu do danego punktu Starguide IV jest kompatybilny ze wszystkimi komputerami opryskiwaczy Kverneland Rau. Brak potrzeby dodatkowego źródła zasilania i kabli. Łatwe Dokładny oprysk przez pełną kontrolę pokrycia Zwiększenie komfortu pracy Oprysk pól o nieregularnym kształcie Opryskiwanie nocą Zwiększona wydajność przy wyższych średnich prędkościach FMC Flowmate Control: Podstawowy komputer opryskowy Niezwykle prosty w obsłudze Bardzo kompaktowy przez integrację wszystkich funkcji opryskowych i hydraulicznych w jednym panelu Sterowanie funkcjami Enfo Wyłączane mieszadło powrotu Pamięć do 25 działek IsoMatch Tellus Go Jeden do wszystkich maszyn IsoMatch Tellus GO to uniwersalny terminal ISOBUS. Ten wielofunkcyjny terminal z pojedynczym ekranem został zaprojektowany z myślą o łatwej i wygodnej obsłudze każdej maszyny ISOBUS. Ponadto spełnia wszystkie dzisiejsze potrzeby w zakresie wykonywania zadań rolnictwa precyzyjnego. Wielofunkcyjny terminal z pojedynczym 7 ekranem dotykowym Szybka i łatwa kontrola maszyny poprzez ekran dotykowy, przycisk obrotowy i twarde klawisze lub dodatkowy joystick Wyświetlanie wszystkich istotnych informacji o pracy maszyny, takich jak prędkość, szerokość robocza i dawka aplikacji Program do zapisywania podstawowych danych operacyjnych bezpośrednio do portu USB (praca, gospodarstwo, pole, maszyny, operatorzy, łączna powierzchnia ha, godz., bele, kg, litry, zużycie paliwa) Wsparcie dla zewnętrznych systemów zmiennego dawkowania 2 gniazda USB 2.0 Podłączenie kamery Informacje diagnostyczne i serwisowe Dodatkowe możliwości poprzez aplikację GEOcontrol: IsoMatch GEO-S.C.: automatyczna kontrola sekcji IsoMatch GEO-VR: zmienna aplikacja dawki w oparciu o mapy aplikacyjne 12

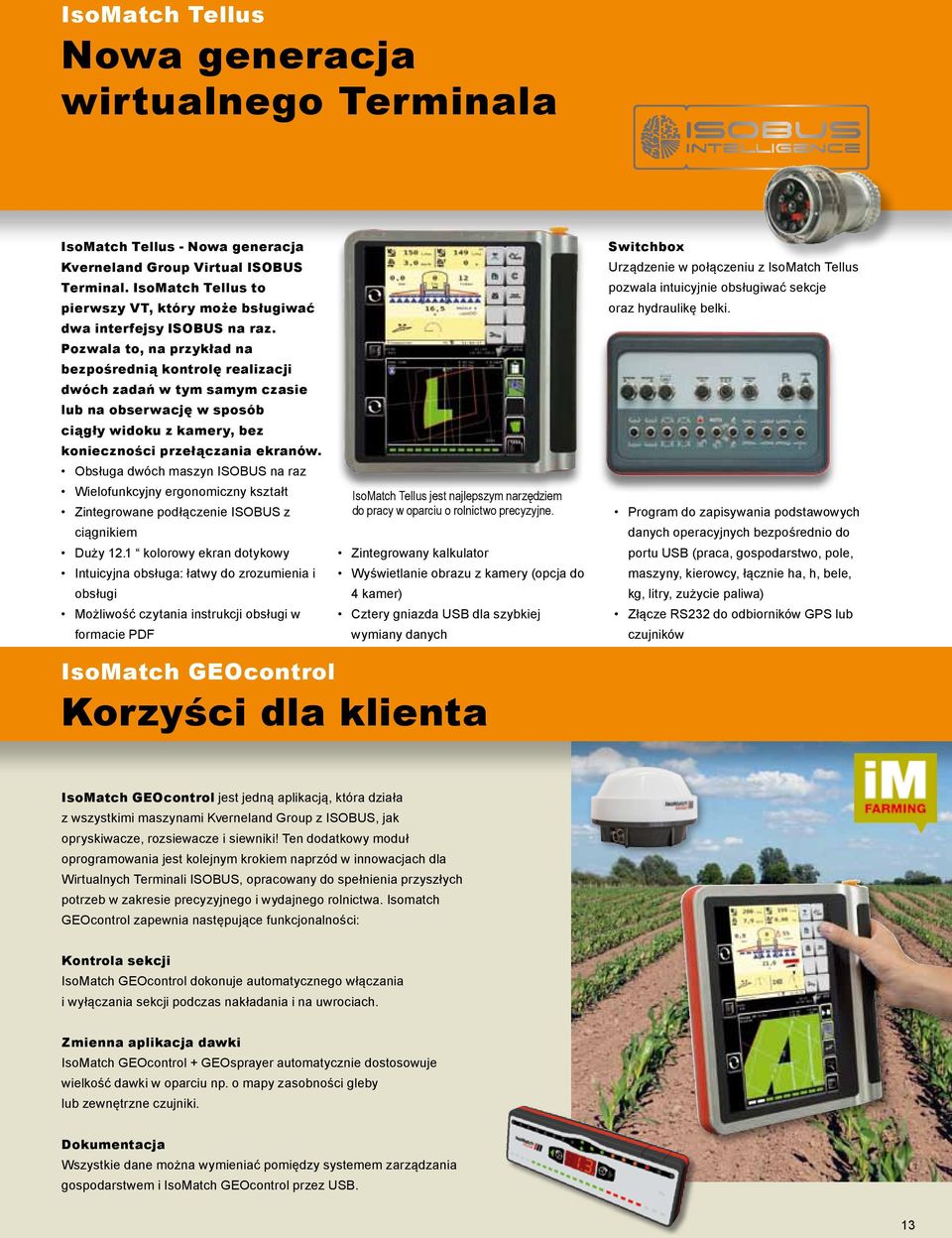

13 IsoMatch Tellus Nowa generacja wirtualnego Terminala IsoMatch Tellus - Nowa generacja Kverneland Group Virtual ISOBUS Terminal. IsoMatch Tellus to pierwszy VT, który może bsługiwać dwa interfejsy ISOBUS na raz. Pozwala to, na przykład na bezpośrednią kontrolę realizacji dwóch zadań w tym samym czasie lub na obserwację w sposób ciągły widoku z kamery, bez konieczności przełączania ekranów. Obsługa dwóch maszyn ISOBUS na raz Wielofunkcyjny ergonomiczny kształt Zintegrowane podłączenie ISOBUS z ciągnikiem Duży 12.1 kolorowy ekran dotykowy Intuicyjna obsługa: łatwy do zrozumienia i obsługi Możliwość czytania instrukcji obsługi w formacie PDF IsoMatch Tellus jest najlepszym narzędziem do pracy w oparciu o rolnictwo precyzyjne. Zintegrowany kalkulator Wyświetlanie obrazu z kamery (opcja do 4 kamer) Cztery gniazda USB dla szybkiej wymiany danych Switchbox Urządzenie w połączeniu z IsoMatch Tellus pozwala intuicyjnie obsługiwać sekcje oraz hydraulikę belki. Program do zapisywania podstawowych danych operacyjnych bezpośrednio do portu USB (praca, gospodarstwo, pole, maszyny, kierowcy, łącznie ha, h, bele, kg, litry, zużycie paliwa) Złącze RS232 do odbiorników GPS lub czujników IsoMatch GEOcontrol Korzyści dla klienta IsoMatch GEOcontrol jest jedną aplikacją, która działa z wszystkimi maszynami Kverneland Group z ISOBUS, jak opryskiwacze, rozsiewacze i siewniki! Ten dodatkowy moduł oprogramowania jest kolejnym krokiem naprzód w innowacjach dla Wirtualnych Terminali ISOBUS, opracowany do spełnienia przyszłych potrzeb w zakresie precyzyjnego i wydajnego rolnictwa. Isomatch GEOcontrol zapewnia następujące funkcjonalności: Kontrola sekcji IsoMatch GEOcontrol dokonuje automatycznego włączania i wyłączania sekcji podczas nakładania i na uwrociach. Zmienna aplikacja dawki IsoMatch GEOcontrol + GEOsprayer automatycznie dostosowuje wielkość dawki w oparciu np. o mapy zasobności gleby lub zewnętrzne czujniki. Dokumentacja Wszystkie dane można wymieniać pomiędzy systemem zarządzania gospodarstwem i IsoMatch GEOcontrol przez USB. 13

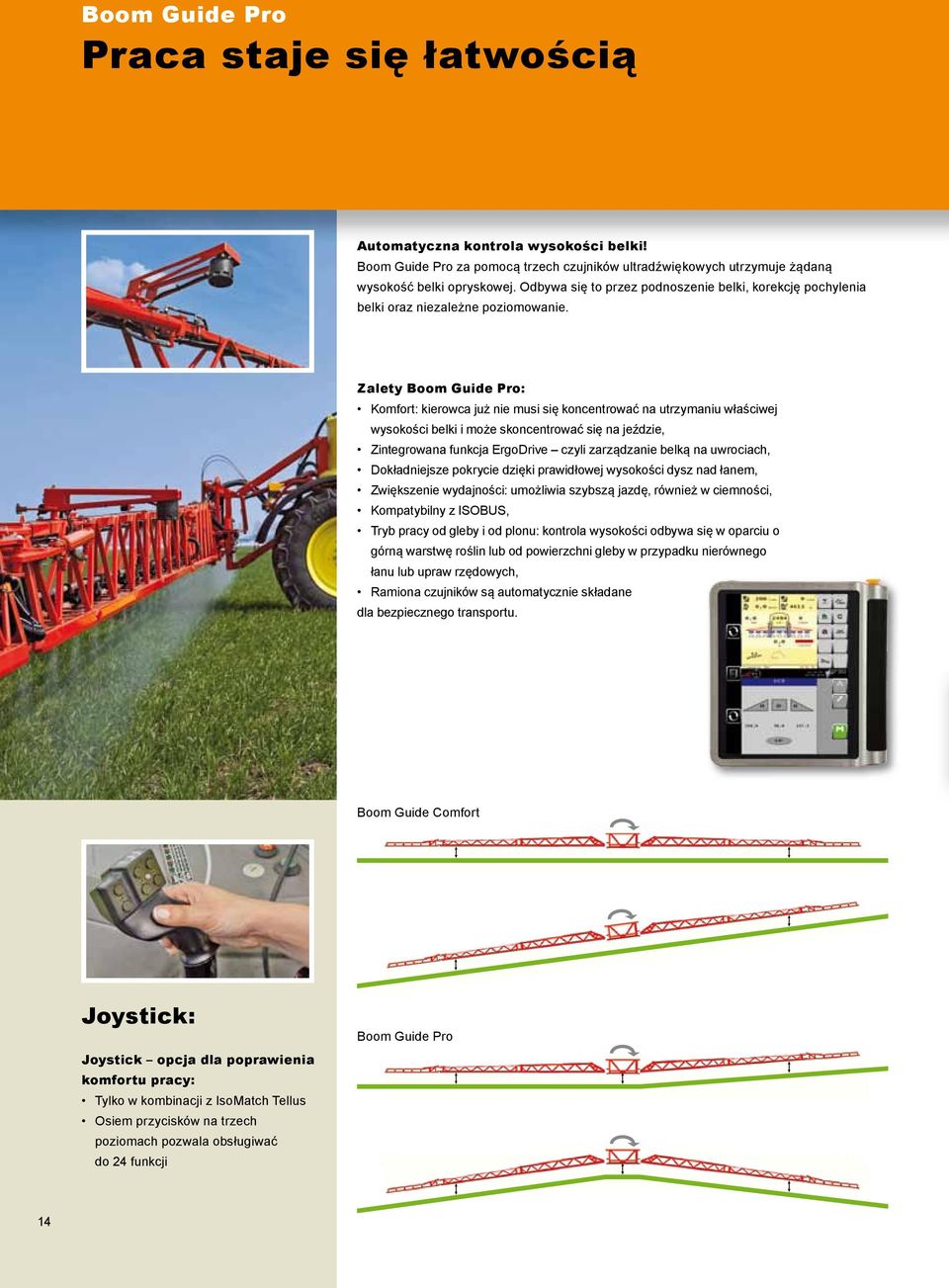

14 Boom Guide Pro Praca staje się łatwością Automatyczna kontrola wysokości belki! Boom Guide Pro za pomocą trzech czujników ultradźwiękowych utrzymuje żądaną wysokość belki opryskowej. Odbywa się to przez podnoszenie belki, korekcję pochylenia belki oraz niezależne poziomowanie. Zalety Boom Guide Pro: Komfort: kierowca już nie musi się koncentrować na utrzymaniu właściwej wysokości belki i może skoncentrować się na jeździe, Zintegrowana funkcja ErgoDrive czyli zarządzanie belką na uwrociach, Dokładniejsze pokrycie dzięki prawidłowej wysokości dysz nad łanem, Zwiększenie wydajności: umożliwia szybszą jazdę, również w ciemności, Kompatybilny z ISOBUS, Tryb pracy od gleby i od plonu: kontrola wysokości odbywa się w oparciu o górną warstwę roślin lub od powierzchni gleby w przypadku nierównego łanu lub upraw rzędowych, Ramiona czujników są automatycznie składane dla bezpiecznego transportu. Boom Guide Comfort Joystick: Joystick opcja dla poprawienia komfortu pracy: Tylko w kombinacji z IsoMatch Tellus Osiem przycisków na trzech poziomach pozwala obsługiwać do 24 funkcji Boom Guide Pro 14

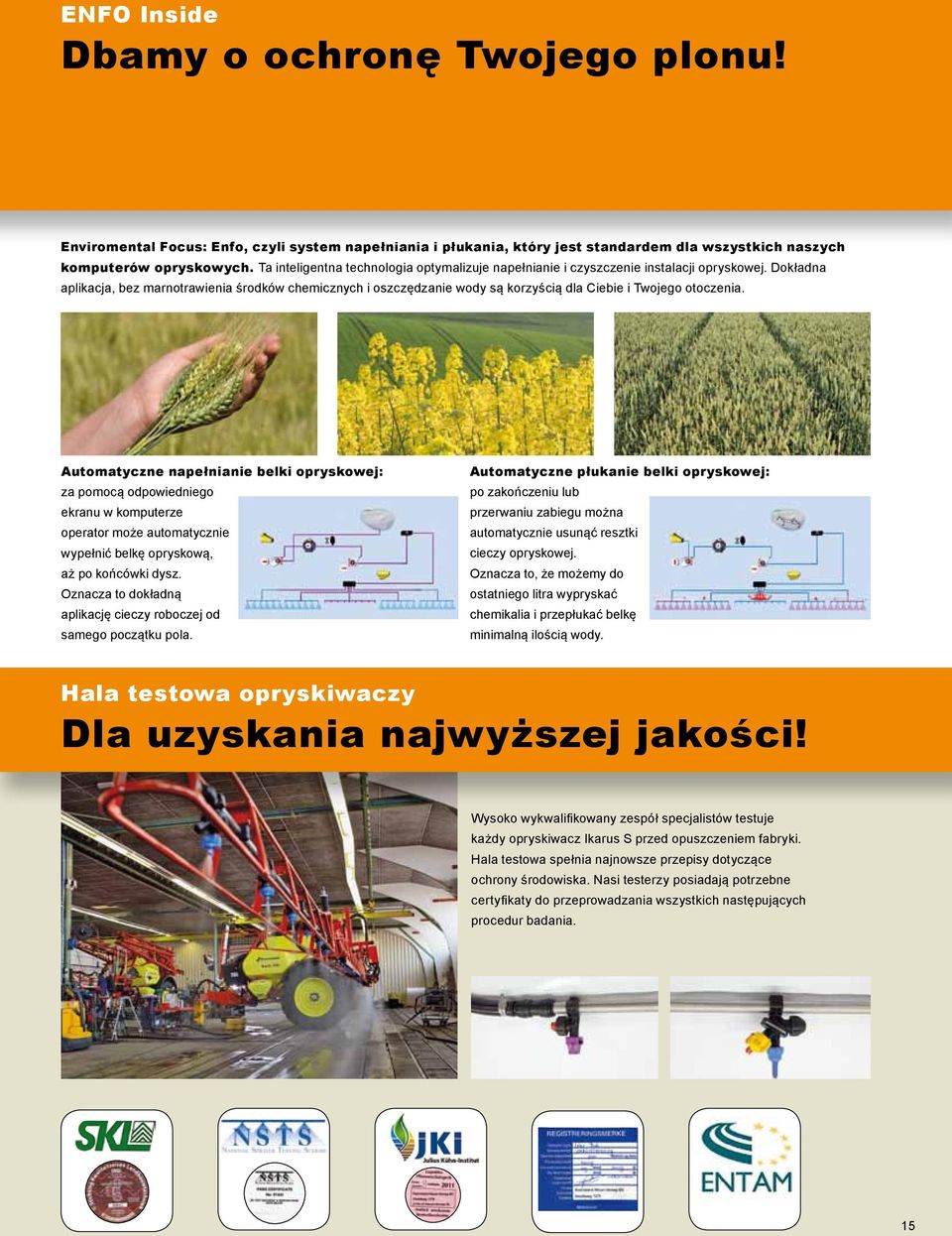

15 ENFO Inside Dbamy o ochronę Twojego plonu! Enviromental Focus: Enfo, czyli system napełniania i płukania, który jest standardem dla wszystkich naszych komputerów opryskowych. Ta inteligentna technologia optymalizuje napełnianie i czyszczenie instalacji opryskowej. Dokładna aplikacja, bez marnotrawienia środków chemicznych i oszczędzanie wody są korzyścią dla Ciebie i Twojego otoczenia. Automatyczne napełnianie belki opryskowej: za pomocą odpowiedniego ekranu w komputerze operator może automatycznie wypełnić belkę opryskową, aż po końcówki dysz. Oznacza to dokładną aplikację cieczy roboczej od samego początku pola. Automatyczne płukanie belki opryskowej: po zakończeniu lub przerwaniu zabiegu można automatycznie usunąć resztki cieczy opryskowej. Oznacza to, że możemy do ostatniego litra wypryskać chemikalia i przepłukać belkę minimalną ilością wody. Hala testowa opryskiwaczy Dla uzyskania najwyższej jakości! Wysoko wykwalifikowany zespół specjalistów testuje każdy opryskiwacz Ikarus S przed opuszczeniem fabryki. Hala testowa spełnia najnowsze przepisy dotyczące ochrony środowiska. Nasi testerzy posiadają potrzebne certyfikaty do przeprowadzania wszystkich następujących procedur badania. 15

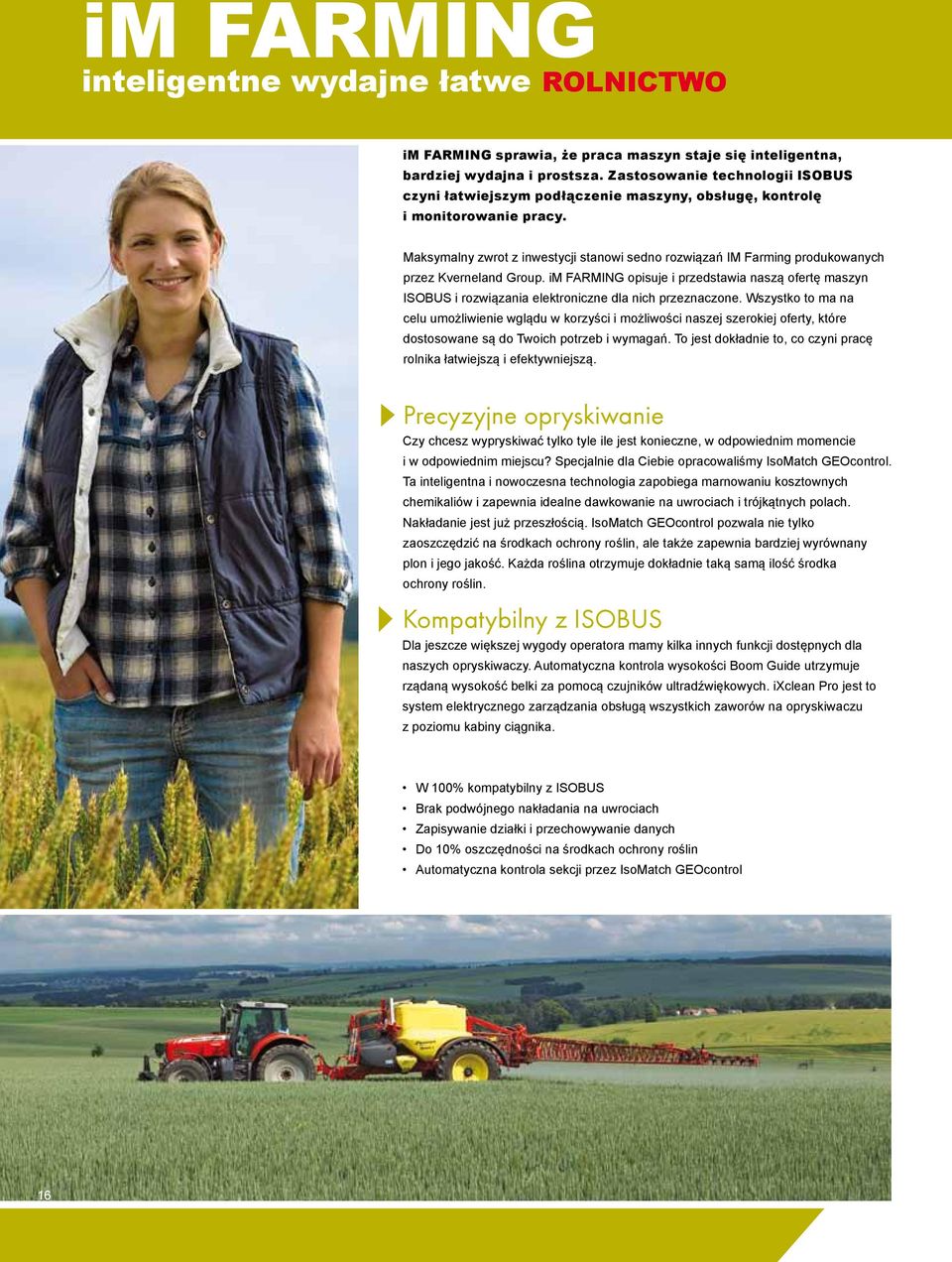

16 im FARMING inteligentne wydajne łatwe ROLNICTWO im FARMING sprawia, że praca maszyn staje się inteligentna, bardziej wydajna i prostsza. Zastosowanie technologii ISOBUS czyni łatwiejszym podłączenie maszyny, obsługę, kontrolę i monitorowanie pracy. Maksymalny zwrot z inwestycji stanowi sedno rozwiązań IM Farming produkowanych przez Kverneland Group. im FARMING opisuje i przedstawia naszą ofertę maszyn ISOBUS i rozwiązania elektroniczne dla nich przeznaczone. Wszystko to ma na celu umożliwienie wglądu w korzyści i możliwości naszej szerokiej oferty, które dostosowane są do Twoich potrzeb i wymagań. To jest dokładnie to, co czyni pracę rolnika łatwiejszą i efektywniejszą. Precyzyjne opryskiwanie Czy chcesz wypryskiwać tylko tyle ile jest konieczne, w odpowiednim momencie i w odpowiednim miejscu? Specjalnie dla Ciebie opracowaliśmy IsoMatch GEOcontrol. Ta inteligentna i nowoczesna technologia zapobiega marnowaniu kosztownych chemikaliów i zapewnia idealne dawkowanie na uwrociach i trójkątnych polach. Nakładanie jest już przeszłością. IsoMatch GEOcontrol pozwala nie tylko zaoszczędzić na środkach ochrony roślin, ale także zapewnia bardziej wyrównany plon i jego jakość. Każda roślina otrzymuje dokładnie taką samą ilość środka ochrony roślin. Kompatybilny z ISOBUS Dla jeszcze większej wygody operatora mamy kilka innych funkcji dostępnych dla naszych opryskiwaczy. Automatyczna kontrola wysokości Boom Guide utrzymuje rządaną wysokość belki za pomocą czujników ultradźwiękowych. ixclean Pro jest to system elektrycznego zarządzania obsługą wszystkich zaworów na opryskiwaczu z poziomu kabiny ciągnika. W 100% kompatybilny z ISOBUS Brak podwójnego nakładania na uwrociach Zapisywanie działki i przechowywanie danych Do 10% oszczędności na środkach ochrony roślin Automatyczna kontrola sekcji przez IsoMatch GEOcontrol 16

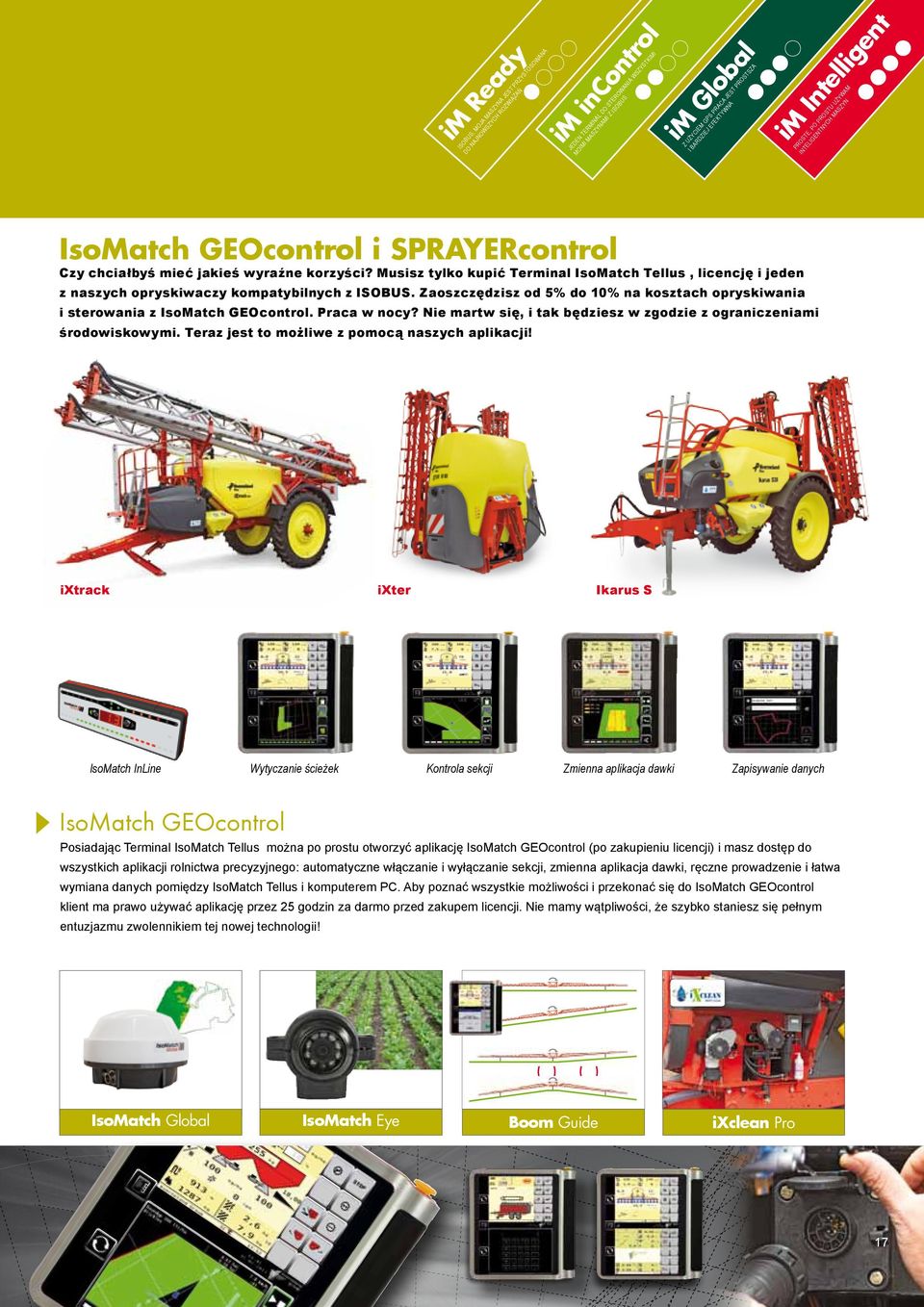

17 im Ready ISOBUS, MOJA MASZYNA JEST PRZYSTOSOWANA DO NAJNOWSZYCH ROZWIĄZAŃ im incontrol JEDEN TERMINAL DO STEROWANIA WSZYSTKIMI MOIMI MASZYNAMI Z ISOBUS im Global Z UŻYCIEM GPS PRACA JEST PROSTSZA I BARDZIEJ EFEKTYWNA im Intelligent PROSTE, PO PROSTU UŻYWAM INTELIGENTNYCH MASZYN IsoMatch GEOcontrol i SPRAYERcontrol Czy chciałbyś mieć jakieś wyraźne korzyści? Musisz tylko kupić Terminal IsoMatch Tellus, licencję i jeden z naszych opryskiwaczy kompatybilnych z ISOBUS. Zaoszczędzisz od 5% do 10% na kosztach opryskiwania i sterowania z IsoMatch GEOcontrol. Praca w nocy? Nie martw się, i tak będziesz w zgodzie z ograniczeniami środowiskowymi. Teraz jest to możliwe z pomocą naszych aplikacji! ixtrack ixter Ikarus S IsoMatch InLine Wytyczanie ścieżek Kontrola sekcji Zmienna aplikacja dawki Zapisywanie danych IsoMatch GEOcontrol Posiadając Terminal IsoMatch Tellus można po prostu otworzyć aplikację IsoMatch GEOcontrol (po zakupieniu licencji) i masz dostęp do wszystkich aplikacji rolnictwa precyzyjnego: automatyczne włączanie i wyłączanie sekcji, zmienna aplikacja dawki, ręczne prowadzenie i łatwa wymiana danych pomiędzy IsoMatch Tellus i komputerem PC. Aby poznać wszystkie możliwości i przekonać się do IsoMatch GEOcontrol klient ma prawo używać aplikację przez 25 godzin za darmo przed zakupem licencji. Nie mamy wątpliwości, że szybko staniesz się pełnym entuzjazmu zwolennikiem tej nowej technologii! IsoMatch Global IsoMatch Eye Boom Guide ixclean Pro 17

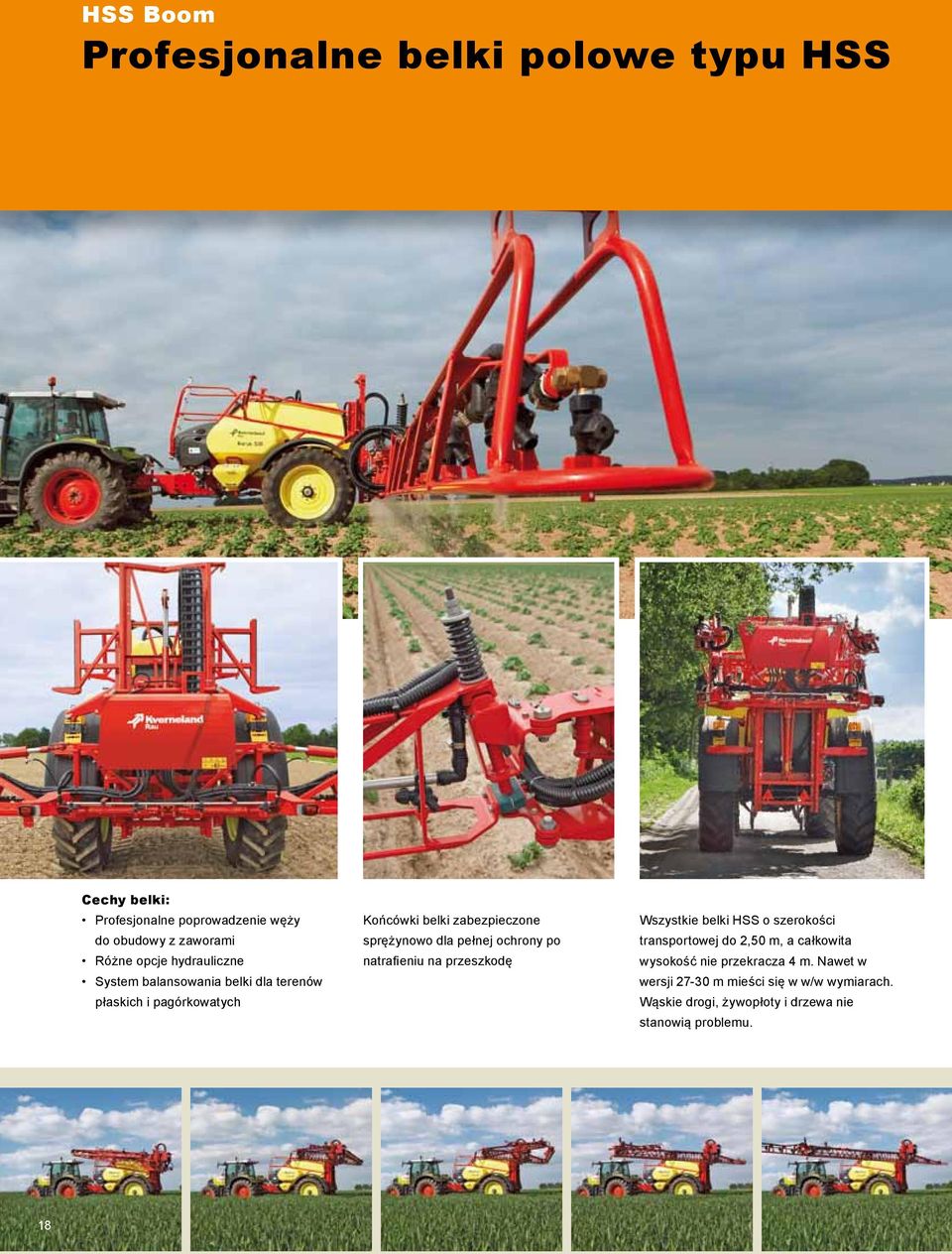

18 HSS Boom Profesjonalne belki polowe typu HSS Cechy belki: Profesjonalne poprowadzenie węży do obudowy z zaworami Różne opcje hydrauliczne System balansowania belki dla terenów płaskich i pagórkowatych Końcówki belki zabezpieczone sprężynowo dla pełnej ochrony po natrafieniu na przeszkodę Wszystkie belki HSS o szerokości transportowej do 2,50 m, a całkowita wysokość nie przekracza 4 m. Nawet w wersji m mieści się w w/w wymiarach. Wąskie drogi, żywopłoty i drzewa nie stanowią problemu. 18

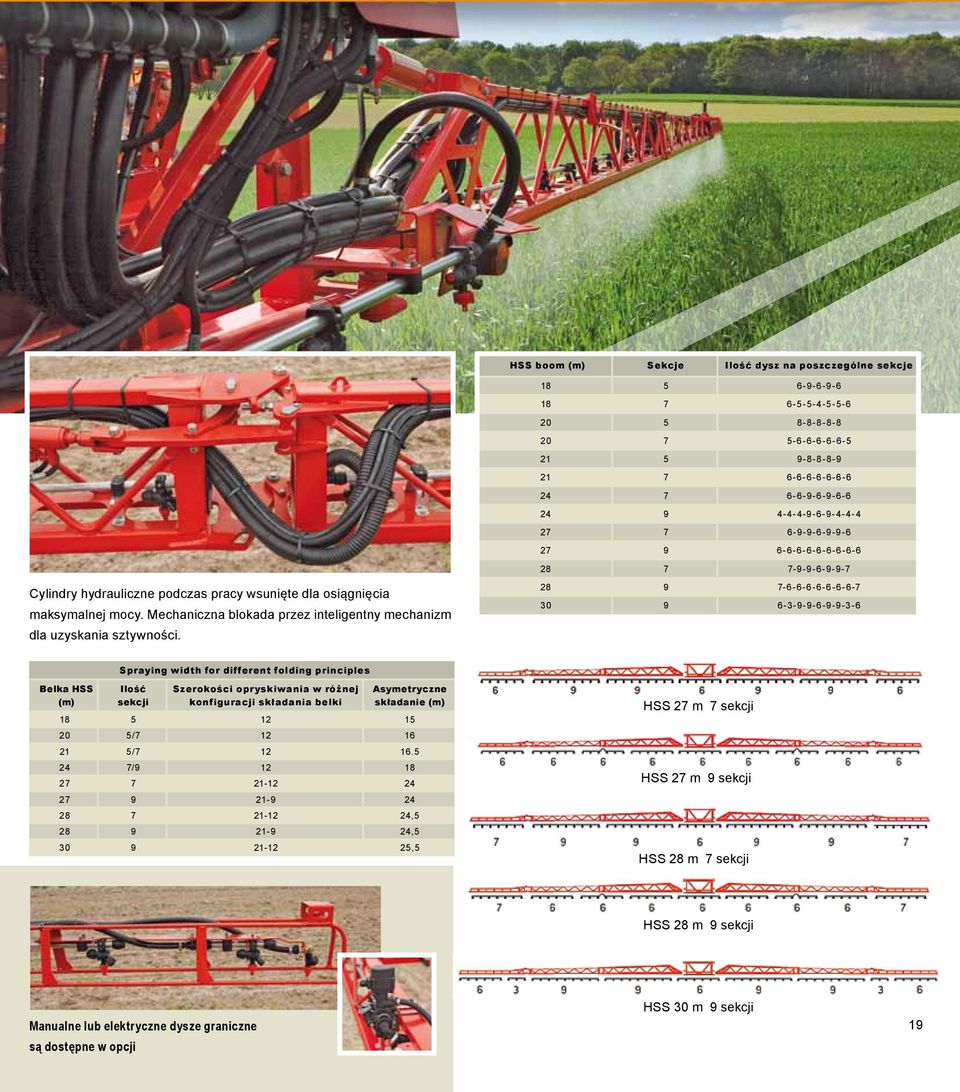

19 HSS boom (m) Sekcje Ilość dysz na poszczególne sekcje Cylindry hydrauliczne podczas pracy wsunięte dla osiągnięcia maksymalnej mocy. Mechaniczna blokada przez inteligentny mechanizm dla uzyskania sztywności Spraying width for different folding principles Belka HSS (m) Ilość sekcji Szerokości opryskiwania w różnej konfiguracji składania belki Asymetryczne składanie (m) / / / , , ,5 HSS 27 m 7 sekcji HSS 27 m 9 sekcji HSS 28 m 7 sekcji HSS 28 m 9 sekcji Manualne lub elektryczne dysze graniczne są dostępne w opcji HSS 30 m 9 sekcji 19

20 Belka HC Wielokrotnie składana belka polowa na wszystkie okoliczności Belki HC sprawdzona konstrukcja. Niezwykle wytrzymałe i niezawodne. Wielokrotne składanie: Symetryczne składane, asymetryczne oraz możliwość oprysku jednostronnego. Bezpiecznie na drodze: Wszystkie belki HC o szerokości transportu 2,5 m, a wysokość jest niższa niż 4 m

21 Dysze prowadzone w jednej linii i w pełni zintegrowane w profilu belki dla 100% ochrony od uszkodzeń mechanicznych. Trójkątna struktura budowy czyni belkę mocną i odporną na jakiekolwiek 6skręcenia Amortyzatory gumowe: Stabilność przy wyższych prędkościach. HC27m - 9 sekcji HC28m - 9 sekcji Belka HC (m) 6 6 Sekcje 9 Ilość dysz na poszczególne 6sekcje 9 Belka HC (m) 6 Sekcje 6 6 HC30m - 9 sekcji Ilość dysz na poszczególne sekcje

22 Belka HC Specyfikacja techniczna Ikarus S S28 S Objetość zbiornika Nominalna pojemność zbiornika (l) Maksymalna pojemność zbiornika głównego (l) Zbiornik wody czystej do płukania z wskaźnikiem poziomu (l) Zbiornik czystej wody do mycia rąk (l) Waga maszyny w zależności od belki z HSS 18m 2865kg 3055kg z HSS 20m 2910kg 3100kg z HSS 21m 2920kg 3110kg z HSS 24m 2960kg 3150kg z HSS 27m 3030kg 3220kg z HSS 28m 3040kg 3230kg z HSS 30m 3070kg 3260kg z HC 18m 3090kg 3280kg z HC 20m 3140kg 3330kg z HC 21m 3160kg 3350kg z HC 24m 3190kg 3380kg... z HC 27m 3340kg 3530kg... z HC 28m 3370kg 3562kg... z HC 30m 3380kg 3570kg 3. Wymiary Szerokość (całkowita wraz z belką) HSS 18-30m = 2.57m - HC 18-30m = 2.55m Wysokość (całkowita wraz z belką) HSS 18-30m = 3.98m - HC 18-30m = 3.98m HSS 18-28m = 3.98m - HC 18-24m = 3.98m Długość (całkowita wraz z belką) 4. Zaczep HSS18-21/ m = 5.66m - HSS24m = 6.02m - HC18m = 5.55m - HC20m = 5.70m - HC21m = 5.75m - HC24m = 5.80m - HC27-30m = 6m Hitch lub górny 1 Hitch lub górny z kierowaniem (cyrkulacja oleju) 2 Obciążnik dla zaczepu hitch lub górnego (tylko dla belki HC) 1 5. Ucho zaczepowe Ucho zaczepowe Ø 40 mm 1 Ucho zaczepowe Ø 50 mm 2 Ucho zaczepowe dla zaczepu kulowego Ø 80 mm 3 6. Oś Oś stała m z hamulcem postojowym (do 25 km/h) 2 Oś przestawna m z hamulcem postojowym (do 40 km/h) 3 Oś przestawna m z amortyzacją i hamulcem postojowym (aż do 40 km/h) 4 Hamulce pneumatyczne lub hydrauliczne 7. Pumpy Pompy tłokowo-membranowe 200/250/400 l/min 1 8. Elektronika 8.1 Podstawowy komputer FMC 5, 7 lub 9 sekcji, zawory 2-drożne, dla hydrauliki z preselekcją (zawiera komp. FMC) 1 FMC 5, 7 lub 9 sekcji, zawory 2-drożne, dla hydrauliki z cyrkulacją oleju (zawiera komp. FMC) Elektronika ISOBUS FMA 5, 7 lub 9 sekcji, zawory 2-drożne, dla hydrauliki z cyrkulacją oleju (zawiera komp. FMC) Kontrolery dla elektorniki ISOBUS Switch box 1 IsoMatch Tellus GO i Switchbox 2 ITH (gniazdo z kablami dla ciągnika) 8.2.2Kontrolery w standardzie ISOBUS dla elektroniki ISOBUS Switch box 1 IsoMatch Tellus i Switch box 2 Joystick dla IsoMatch Tellus 9. Inne wyposażenie Szerkokątny wałek WOM, hamulec parkingowy, wysokociśnieniowe mieszadło standard 10. Opcje (montowane tylko w fabryce) Elektryczny wskaźnik poziomu cieczy ixclean Comfort (zawiera elektryczny wskaźnik poziomu cieczy) ixclean Pro (zawiera elektryczny wskaźnik poziomu cieczy) Zestaw szybkiego napełniania (niemożliwy z ixclean Comfort) Boom Guide Comfort lub Pro (możliwy tylko w kombinacji z elektroniką FMA i IsoMatch Tellus) 11. Akcesoria (możliwość doposażenia w późniejszym czasie) Starguide IV Rozwadniacz Błotniki (400/550/700 mm) Przyłącze hydrantowe z zaworem zwrotnym Wąż ssawny 3 Manualne lub elektryczne dysze graniczne Myjka zewnętrzna Schowek Sita do mocznika Przyłącze do opróżniania zbiornika przez pompę opryskiwacza Oświetlenie robocze i kogut dla Belki HSS = jedna z tych opcji musi być wybrana = opcje (montowane tylko w fabryce) = Akcesoria, dostępne luzem

23 Stalowe elementy naszych opryskiwaczy malowane są proszkowo w technologii Duracoat. Rezultatem jest bardzo dokładne, wytrzymałe i atrakcyjne wykończenie. Belki polowe HSS HC 1. Dane techniczne Szerokośc robocza 18 / 20 / 21 / 24 / 27 / 28 / 30m 18 / 20 / 21 / 24 / 27 / 28 / 30m Materiał stal stal Składanie horyzontalnie pionowo 2. Sekcje opryskowe Standard 5 / 5 / 5 / 7 / 7 / 7 / 9 5 / 7 / 7 / 7 / 9 / 9 / 9 Wariant 1 (dwie sekcje więcej niż w standardzie) 7 / 7 / 7 / 9 / 9 / 9 / 9 7 / 9 / 9 / 9 / - / - / - Wariant 2 (dwie sekcje mniej niż w stadardzie) - / - / - / - / - / - / - - / 5 / 5 / - / 7 / 7 / - 3. Głowice rozpylaczy Pojedyncze 1 1 Potrójne 2 2 Pięciokrotne 3 3 tylko dla HC m 4. Wysokość transportowa Średnia wysokość transportowa ( w zależności od kół) 3.70 m 3.90 m 5. Hydraulika belki Hydro-pack HSS Basic 1 z preselekcją: symetryczna redukcja belki, hydrauliczna korekcja pochylenia belki *1 zawór w ciągniku dla podnoszenia belki i 1 para zaworów w ciągniku dla funkcji belki (są wymagane) Hydro-pack HSS Comfort 1 z obiegiem oleju: podnoszenie belki, symetryczna redukcja belki, hydrauliczna korekcja pochylenia belki *1para zaworów w ciągniku jest wymagana Hydro-pack HSS Comfort 2 z obiegiem oleju: podnoszenie belki, symetryczna i asymetryczna redukcja belki, hydrauliczna blokada belki, hydrauliczna korekcja pochylenia belki *1para zaworów w ciągniku jest wymagana Hydro-pack HSS Comfort 3 z obiegiem oleju: podnoszenie belki, symetryczna i asymetryczna redukcja belki, hydrauliczna blokada belki, hydrauliczna korekcja pochylenia belki, niezależne poziomowanie *1para zaworów w ciągniku jest wymagana Hydro-pack HSS Basic 1 z preselekcją: symetryczna redukcja belki, hydrauliczna korekcja pochylenia belki *1 zawór w ciągniku dla podnoszenia belki i 1 para zaworów w ciągniku dla funkcji belki (są wymagane) Hydro-pack HSS Comfort 1 z obiegiem oleju: podnoszenie belki, symetryczna redukcja belki, hydrauliczna korekcja pochylenia belki *1para zaworów w ciągniku jest wymagana Hydro-pack HSS Comfort 2 z obiegiem oleju: podnoszenie belki, symetryczna i asymetryczna redukcja belki, hydrauliczna blokada belki, hydrauliczna korekcja pochylenia belki *1para zaworów w ciągniku jest wymagana 1 Wyposażony w 3 - zaworowy blok hydrauliczny 2 Wyposażony w 5 - zaworowy blok hydrauliczny 3 Wyposażony w 6 - zaworowy blok hydrauliczny 4 Wyposażony w 8 - zaworowy blok hydrauliczny 1 Wyposażony w 5 - zaworowy blok hydrauliczny 2 Wyposażony w 5 - zaworowy blok hydrauliczny 3 Wyposażony w 8 - zaworowy blok hydrauliczny Hydro-pack HSS Comfort 3 z obiegiem oleju: podnoszenie belki, symetryczna i asymetryczna redukcja belki, hydrauliczna blokada belki, hydrauliczna korekcja pochylenia belki, niezależne poziomowanie *1para zaworów w ciągniku jest wymagana 4 Wyposażony w 10 - zaworowy blok hydrauliczny Hydro-pack HC Comfort 3 z obiegiem oleju: podnoszenie belki, hydrauliczna korekcja pochylenia belki, niezależne poziomowanie, hydrauliczna blokada belki, asymetryczna redukcja belki (całkowicie prawa i lewa) *1 para zaworów w ciągniku jest wymagana 1 Wyposażony w 8-zaworowy blok hydrauliczny = jedna z tych opcji musi być wybrana = opcje (montowane tylko w fabryce) = Akcesoria, dostępne luzem 23

24 Kverneland Group Kverneland Group to najbardziej rozwijająca się międzynarodowa firma, która jest producentem i dystrybutorem maszyn rolniczych. Mocny nacisk kładziony na innowację pozwala nam uzyskać unikalną i szeroką gamę produktów wysokiej jakości. Kverneland oferuje obszerny pakiet odpowiednich systemów i rozwiązań dla profesjonalnego rolnika. Oferta Kverneland zawiera maszyny i urządzenia do uprawy ziemi, siewu, nawożenia, opryskiwania oraz zbioru zielonki. Gama produktów Maszyny Kverneland zostały zaprojektowane z myślą o pracy w najcięższych warunkach glebowych, dzień po dniu, rok po roku. Szeroka gama produktów zawiera maszyny i urządzenia do orki, kultywacji, siewu, nawożenia, opryskiwania oraz zbioru zielonki i podawania pasz. Kverneland Group Polska Sp. z o.o Toruń, ul. Kręta 87 tel.: (56) fax: (56) pl.kvernelandgroup.com Kverneland Group na Facebooku, Twitterze i YouTube
