1 Ikarus S28 S38 Belka opryskowa HSS i HC Opryskiwacz ciągany Ikarus S

2 2 Kverneland Rau Ikarus S Ikarus S - Funkcjonalność i prostota!

3 Ikarus S jest modernizacją znanego i sprawdzonego modelu Ikarus A. Cały układ cieczowy i elektroniczny oraz centrum operacji został całkowicie przeprojektowany dla łatwej obsługi i przyjazności dla użytkownika. Ikarus S może być się również wyposażony w zaawansowane opcje, w tym w system ISOBUS. 3

4 Kverneland Rau Ikarus S Możliwe warianty! Ikarus S28 z HSS 27m poziome składanie belki Ikarus S38 z HC 24m pionowe składanie belki Ikarus S dostępny jest z zbiornikiem 2800 lub 3800 litrów z belką stalową HSS składaną poziomo lub belką stalową HC składaną pionowo. Dostępne zaczepy Zaczep górny i system kierowania Autotrack Zaczep dolny i system kierowania Autotrack Perfekcyjna integracja pompy wewnątrz dyszla WOM jest zawsze w lini poziomej względem pompy i wału ciągnika Łatwy dostęp do pompy Idealne dopasowanie i duży prześwit od gruntu Rozwiązań dyszla Zaczep górny lub dolny hitch Sterowanie Autotrack czyli podążanie opryskiwacza po śladach kół ciągnika Ucho zaczepowe Ø40/50mm lub zaczep kulowy Ø 80 mm 4

5 Oś stała z hamulcami hydraulicznymi Oś przestawna z hamulcami pneumatycznymi Oś przestawna z amortyzacją Opcje osi w zależności do indywidualnych potrzeb Oś stała,50 -,80 m bez hamulców. Oś stała,50 -,80 m z hamulcami (do 25 km / h). Oś przestawna,50 * - 2,25 z hamulcami (do 40 km / h). Oś przestawna,50 * - 2,25 z amortyzacją i hamulcami (do 40 km / h). Wszystkie osie wyposażone są w ręczny hamulec postojowy, natomiast hamulce pneumatyczne lub hydrauliczne występują jako opcja. *,60 m, w połączeniu z amortyzacją osi i hamulców pneumatycznych Długość osi (mm) Felgi odwrócone na zewnątrz (Poz. ) Felgi odwrócone do wewnątrz (Poz. 2) Regulacja rozstawu osi Wyjątkowo zwarta konstrukcja Bardzo krótki promień skrętu na uwrociach Dokładne podążanie po śladach kół ciągnika Duża pojemność, 3800-litrowy zbiornik w kompaktowej konstrukcji 5

6 Easy Set Czytelny panel zaworów Całkowicie zintegrowana koncepcja: Wszystkie zawory skupione w jednym miejscu. Lepsza ochrona i wygodna obsługa. Ikarus S wyznacza nowy standard. Czteropozycyjny zawór ssania: Pozycje: zbiornik główny, zbiornik czystej wody, ssanie poprzez wąż ssawny, dodatkowe funkcje Szybkie napełnianie: zwiększona prędkość napełnianie wężem ssawnym 6 Easy Set - panel zaworów ułatwia życie przez jego intuicyjną obsługę. Kontrola rozdzielania cieczy po stronie ssania i po stronie ciśnienia są wyraźnie od siebie odseparowane. Zawory są dobrze zabezpieczone za pomocą otwieranej pokrywy, co pozwala utrzymać centrum obsługowe wolne od brudu i substancji chemicznych. Czteropozycyjny zawór ciśnienia: Pozycje: napełnianie zbiornika głównego, opryskiwanie, mieszadło ciśnieniowe, dodatkowe funkcje. Trzy dodatkowe zawory ciśnienia: Funkcje: płukanie zbiornika, myjka zewnętrzna, lanca opryskowa.

7 Łatwy dostęp dla codziennej obsługi Ikarus S Otwierana pokrywa zapewnia łatwy dostęp do panelu zaworów i załączania funkcji. Szczególną uwagę położono na łatwość obsługi przez łatwy dostęp i szybkie przestawianie funkcji. Zawory Easy Set sprawiają, że panel operatora jest bardzo czytelny: tylko jednym zaworem ssącym można wybrać skąd ma być przepływ wody, oraz innym zaworem czterodrożnym wybrać kierunek działania ciśnienia. Elektryczny wskaźnik poziomu cieczy Opcjonalny elektryczny wskaźnik poziomu zapewnia wskazanie rzeczywistej objętości zbiornika przez komputer opryskiwacza, jak również za pośrednictwem zewnętrznego wyświetlacza na panelu zaworów. ASV ekran napełniania w komputerze Focus II / IsoMatch Tellus (kolorowy) Platforma Ikarus S oferuje dużą pojemność i bezpieczną platformę wyposażoną w przesuwną aluminiową drabinkę zapewniającą dobry dostęp dla operatora do otworu wlewowego. 7

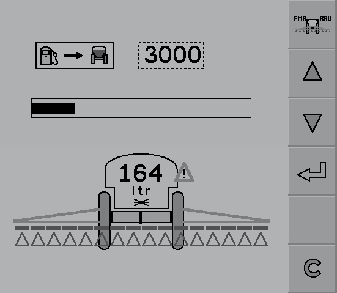

8 ASV i Autoset Napełnianie żądanej ilości cieczy Opcje Przyłącze hydrantowe z zaworem zwrotnym Autoset: przyłącze do opróżniania zbiornika np. Autoset oznacza w pełni elektryczne 8 z nawozów płynnych ASV: Automatyczny zawór ssący Automatyczny, elektryczny zawór ssący zatrzymuje proces napełniania, gdy elektryczny wskaźnik poziomu cieczy pokazuje, że żądany poziom został osiągnięty *. ASV daje również wygodę poprzez sterowanie zaworem ssącym z poziomu kabiny ciągnika dla użycia np. funkcji ENFO! *Napełnianie wężem ssawnym. Ekran AUTOSET w komputerze Focus II / IsoMatch Tellus (kolorowy) sterowanie zaworami na panelu sterowania dla maszyn wyposażonych w ISOBUS. Możesz kontrolować wszystkie ważne funkcje opryskiwacza z poziomu kabiny ciągnika. Przełączanie między napełnianie, mieszanie, opryskiwanie, płukanie lub mycie zewnętrzne odbywa się za pomocą naciśnięcia przycisku! Autoset kontroluje dla Ciebie ENFO i automatyczne funkcje czyszczenia. W połączeniu z elektrycznym wskaźnikiem poziomu cieczy Autoset oferuje również opcję automatycznego napełnienia żądanej ilości wody.

9 Łatwe operacje Napełnianie, Mieszanie i Płukanie jest łatwe i bezpieczne Turbo mieszadło i czyszczenie: Substancje chemiczne są mieszane bezpiecznie przez rozwadniasz wyposażony w system czyszczenia i szczelną pokrywę. Ikarus S standardowo wyposażony jest w turbo mieszadło, które składa się z systemu dysz eżektorowych i gwarantują one silne pobudzenie cieczy, które można aktywować w trakcie i po procesie napełniania. Po wykonanym zabiegu opryskiwania, do wyczyszczenia zbiornika służy intensywna płuczka wewnętrzna wyposażona w dysze wirujące. Pływak ma bezpośrednie połączenie do skali, co pozytywnie wpływa na precyzję jego wskazań. Dwa duże otwory wlewowe pozwalają na dobry dostęp do zbiornika z przodu i z tyłu. Nowe pompy membranowo-tłokowe: Pompy są dostępne w pojemnościach 200, 250 i 400 l / min (2x200). Stałe ciśnienie do 5 bar, maksymalne do 20 bar. Przystosowane do nawozów płynnych Pozostawanie niewielkich ilości chemikaliów dzięki kompaktowej budowie Liniowa struktura pompy ma pozytywny wpływ na precyzję regulacji. Myjka zewnętrzna (opcja): Zestaw do czyszczenia z 5-metrowym wężem i szczotką, zasilany przez pompę opryskiwacza, pozwala na wstępne czyszczenie opryskiwacza w terenie, przy użyciu czystej wody z 300 litrowego zbiornika czystej wody. 9

10 FMC Prosta obsługa! Joystick: Joystick opcja dla poprawienia komfortu pracyj: Tylko w kombinacji z IsoMatch Tellus Joystick kompatybilny z systemem ISOBUS Osiem przycisków na trzech poziomach pozwala obsługiwać do 24 funkcji FMC Flowmate Control: Podstawowy komputer opryskowy Niezwykle prosty w obsłudze Bardzo kompaktowy przez integrację wszystkich funkcji opryskowych i hydraulicznych w jednym panelu Sterowanie funkcjami Enfo Wyłączane mieszadło powrotu Pamięć do 25 działek Focus II Jeden dla wszystkich maszyn KVG! Switchbox Urządzenie w połączeniu z Fokus II pozwala intuicyjnie obsługiwać sekcje oraz hydraulikę belki. Focus II Focus II jest profesjonalnym terminalem Kverneland Group, który obsługuje na przykład nasze opryskiwacze, rozsiewacze, siewniki, siewniki punktowe, przyczepy i prasy. Duży jasny wyświetlacz cyfrowy Wszystkie istotne parametry widoczne na pierwszy rzut oka Pamięć na 40 różnych działek 0 Port RS232 dla podłączenia zewnętrznych urządzeń.

11 IsoMatch Tellus Nowa generacja wirtualnego Terminala IsoMatch Tellus - Nowa generacja Kverneland Group Virtual ISOBUS Terminal. IsoMatch Tellus to pierwszy VT, który może obsługiwać dwa interfejsy ISOBUS na raz. Pozwala to, na przykład na bezpośrednią kontrolę realizacji dwóch zadań w tym samym czasie lub na obserwację w sposób ciągły widoku z kamery, bez konieczności przełączania ekranów. IsoMatch Tellus jest najlepszym narzędziem do pracy w oparciu o rolnictwo precyzyjne. Obsługa dwóch maszyn ISOBUS na raz Wielofunkcyjny ergonomiczny kształt Zintegrowane podłączenie ISOBUS z ciągnikiem Duży 2. " kolorowy ekran dotykowy Intuicyjna obsługa: łatwy do zrozumienia i obsługi Możliwość czytania instrukcji obsługi w formacie PDF Zintegrowany kalkulator Wyświetlanie obrazu z kamery (opcja do 4 kamer) Cztery gniazda USB dla szybkiej wymiany danych Program do zapisywania podstawowych danych operacyjnych bezpośrednio do portu USB (praca, gospodarstwo, pole, maszyny, kierowcy, łącznie ha, h, bele, kg, litry, zużycie paliwa) Złącze RS232 do odbiorników GPS lub czujników Switchbox Urządzenie w połączeniu z IsoMatch Tellus pozwala intuicyjnie obsługiwać sekcje oraz hydraulikę belki. Port szeregowy RS232: drzwi do zmiennego dawkowania Zarówno IsoMatch Tellus i Focus II są w stanie wykonywać polecenia z zewnętrznymi kontrolerami zadań poprzez port RS232. Yara, Czujnik azotu kompatybilny z podłączeniem RS 232 Port RS 232

12 Starguide III Przyszłość staje się rzeczywistością Starguide III: Automatyczna kontrola sekcji GPS Automatyczny system sterowania sekcjami opryskiwacza wykorzystuje położenie GPS i zapisuje opryskany obszar, aby automatycznie wyłączyć każdą z sekcji opryskiwacza nachodzącą na obszar już opryskany. Redukcja nałożeń oszczędza nakłady na środki produkcji, czas oraz nerwy operatora, jak również zmniejsza stres roślin. Starguide III zmienia Twoje życie! Dokładny oprysk przez pełną kontrolę pokrycia Zwiększenie komfortu pracy Oprysk pól o nieregularnym kształcie Opryskiwanie nocą Zwiększona wydajność przy wyższych średnich prędkościach Tryb naprowadzania po lini prostej (jazda równoległa) i linii krzywej Wskazanie prędkości jazdy z GPS oraz funkcja powrotu do danego punktu Generuje mapę pokrycia oraz umożliwia przesyłanie danych (USB) Jasny i czytelny ekran o przekątnej 5,7 Starguide III jest kompatybilny ze wszystkimi komputerami opryskiwaczy Kverneland Rau. Brak potrzeby dodatkowego źródła zasilania i kabli. Łatwe podłączenie by Starguide III wspomagał naszą pracę. Po podłączeniu Starguide III zrobi resztę! 2

13 ENFO Inside Dbamy o ochronę Twojego plonu! Enviromental Focus: Enfo, czyli system napełniania i płukania, który jest standardem dla wszystkich naszych komputerów opryskowych. Ta inteligentna technologia optymalizuje napełnianie i czyszczenie instalacji opryskowej. Dokładna aplikacja, bez marnotrawienia środków chemicznych i oszczędzanie wody są korzyścią dla Ciebie i Twojego otoczenia. Automatyczne napełnianie belki opryskowej: za pomocą odpowiedniego ekranu w komputerze operator może automatycznie wypełnić belkę opryskową, aż po końcówki dysz. Oznacza to dokładną aplikację cieczy roboczej od samego początku pola. Automatyczne płukanie belki opryskowej: po zakończeniu lub przerwaniu zabiegu można automatycznie usunąć resztki cieczy opryskowej. Oznacza to, że możemy do ostatniego litra wypryskać chemikalia i przepłukać belkę minimalną ilością wody. Hala testowa opryskiwaczy dla uzyskania najwyższej jakości! Wysoko wykwalifikowany zespół specjalistów testuje każdy opryskiwacz Ikarus S przed opuszczeniem fabryki. Hala testowa spełnia najnowsze przepisy dotyczące ochrony środowiska. Nasi testerzy posiadają potrzebne certyfikaty do przeprowadzania wszystkich następujących procedur badania. 3

14 HSS Boom Profesjonalne belki polowe typu HSS Cechy belki: Profesjonalne poprowadzenie węży do obudowy z zaworami Różne opcje hydrauliczne System balansowania belki dla terenów płaskich i pagórkowatych Końcówki belki zabezpieczone sprężynowo dla pełnej ochrony po natrafieniu na przeszkodę Wszystkie belki HSS o szerokości transportowej do 2,50 m, a całkowita wysokość nie przekracza 4m. Nawet w wersji 27-28m mieści się w w/w wymiarach. Wąskie drogi, żywopłoty i drzewa nie stanowią problemu. 4

15 Belka HSS Szerokość robocza (m) Ilość sekcji Symetryczne składanie (m) Asymetryczne składanie (m) Cylindry hydrauliczne w podczas pracy wsunięte dla osiągnięcia maksymalnej mocy. Mechaniczna blokada przez inteligentny mechanizm dla uzyskania sztywności. HSS 27m 7 sekcji HSS 27m 9 sekcji HSS 28m 7 sekcji / / / , ,5 Szerokość belki (m) Sekcje Ilość dysz na poszczególne sekcje HSS 28m 9 sekcji W opcji istnieje możliwość zamontowania znacznika pianowego dla każdej szerokości belki HSS Manualne lub elektryczne dysze graniczne są dostępne w opcji 5

16 HPT Belka Boom HC Wielokrotnie składana belka polowa na wszystkie okoliczności Belki HC sprawdzona konstrukcja. Niezwykle wytrzymałe i niezawodne. Wielokrotne składanie: Symetryczne składane, asymetryczne oraz możliwość oprysku jednostronnego. Bezpiecznie na drodze: Wszystkie belki HC o szerokości transportu 2,5 m, a wysokość jest niższa niż 4m. 6

17 HOSA Boom Dysze prowadzone w jednej linii i w pełni zintegrowane w profilu belki dla 00% ochrony od uszkodzeń mechanicznych. Trójkątna struktura budowy czyni belkę mocną i odporną na jakiekolwiek skręcenia. Amortyzatory gumowe: Stabilność przy wyższych prędkościach HC 8m 5 sekcji HC 8m 7 sekcji HC 20m 5 sekcji HC 20m 7 sekcji wersja HC 20m 7 sekcji wersja 2 HC 20m 9 sekcji HC 2m 5 sekcji HC 2m 7 sekcji wersja HC 2m 9 sekcji HC 24m 7 sekcji HC 24m 9 sekcji 7

18 Kverneland Rau Ikarus S Specyfikacja techniczna Ikarus S S28 S38. Objetość zbiornika Nominalna pojemność zbiornika (l) Maksymalna pojemność zbiornika głównego (l) Clean water tank with level indicator (l) Zbiornik wody czystej z wskaźnikiem poziomu (l) Waga maszyny w zależności od belki z HSS 8m 2865kg 3055kg z HSS 20m 290kg 300kg z HSS 2m 2920kg 30kg z HSS 24m 2960kg 350kg z HSS 27m 3030kg 3220kg z HSS 28m 3040kg 3230kg z HC 8m 3090kg 3280kg z HC 20m 340kg 3330kg z HC 2m 360kg 3350kg z HC 24m 390kg 3380kg 3. Wymiary Szerokość (całkowita wraz z belką) HSS 8-28m = 2.57m - HC 8-24m = 2.55m Wysokość (całkowita wraz z belką) HSS 8-28m = 3.98m - HC 8-24m = 3.98m Długość (całkowita wraz z belką) HSS8-2/27-28m = 5.66m - HSS24m = 6.02m - HC8m = 5.55m - HC20m = 5.70m - HC2m = 5.75m - HC24m = 5.80m 4. Zaczep Hitch lub górny Hitch lub górny z kierowaniem (cyrkulacja oleju) 2 Obciążnik dla zaczepu hitch lub górnego (tylko dla belki HC) 5. Ucho zaczepowe Uhco zaczepowe Ø 40 mm Ucho zaczepowe Ø 50 mm 2 Ucho zaczepowe dla zaczepu kulowego Ø 80 mm 3 6. Oś Fixed axle cm z hamulcem postojowym (do 25 km/h) Oś przestawna cm z hamulcem postojowym (do 40 km/h) 2 Oś przestawna cm z amortyzacją i hamulcem postojowym (up to 40 km/h) 3 Sliding axle m with suspension and brake (up to 40km/h) 4 Hamulce pneumatyczne lub hydrauliczne 7. Pompy Pompy tłokowo-membranowe 200/250/400 l/min 8. Elektronika 8. Podstawowy komputer FMC 5, 7 lub 9 sekcji, zawory 2-drożne, dla hydrauliki z preselekcją(zawiera komp. FMC) FMC 5, 7 lub 9 sekcji, zawory 2-drożne, dla hydrauliki z cyrkulacją oleju(zawiera komp Elektronika ISOBUS FMA 5, 7 lub 9 sekcji, zawory 2-drożne, dla hydrauliki z cyrkulacją oleju(zawiera komp Focus II dla ISOBUS Switchbox Focus II i Switchbox 2 ITH (gniazdo z kablami dla ciągnika) 8.2.2Kontrolery w standardzie ISOBUS dla elektroniki ISOBUS Switchbox IsoMatch Tellus i Switchbox 2 Joystick dla IsoMatch Tellus 9. Inne wyposażenie Szerkokątny wałek WOM, hamulec parkingowy, wysokociśnieniowe mieszadło standard 0. Opcje (montowane tylko w fabryce) Elektryczny wskaźnik poziomu cieczy ASV, Automatyczny zawór ssący (zawiera elektryczny wskaźnik poziomu cieczy) Autoset - system zdalnego zarządzania zaworami (zawiera elektryczny wskaźnik poziomu Zestaw szybkiego napełniania (niemożliwy z ASV). Akcesoria (możliwość doposażenia w późniejszym czasie) Starguide II Błotniki (400/550/700 mm) Rozwadniacz Przyłącze hydrantowe z zaworem zwrotnym Wąż ssawny 3" Manualne lub elektryczne dysze graniczne Myjka zewnętrzna Znacznik pianowy Zamykana szafka Sita do mocznika -... = jedna z tych opcji musi być wybrana = opcje (montowane tylko w fabryce) = Akcesoria, dostępne luzem 8
