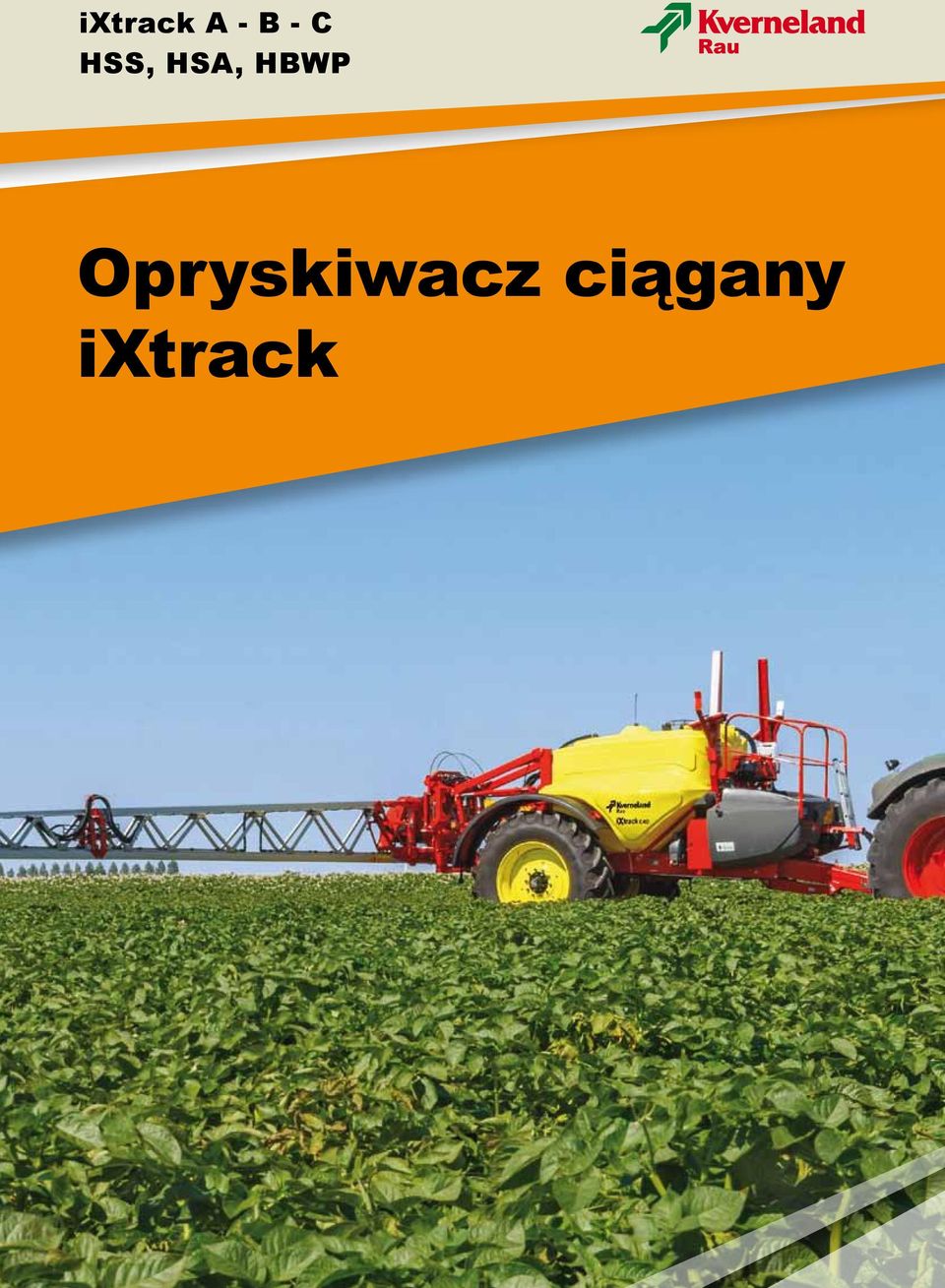

1 ixtrack A - B - C HSS, HSA, HBWP Opryskiwacz ciągany ixtrack

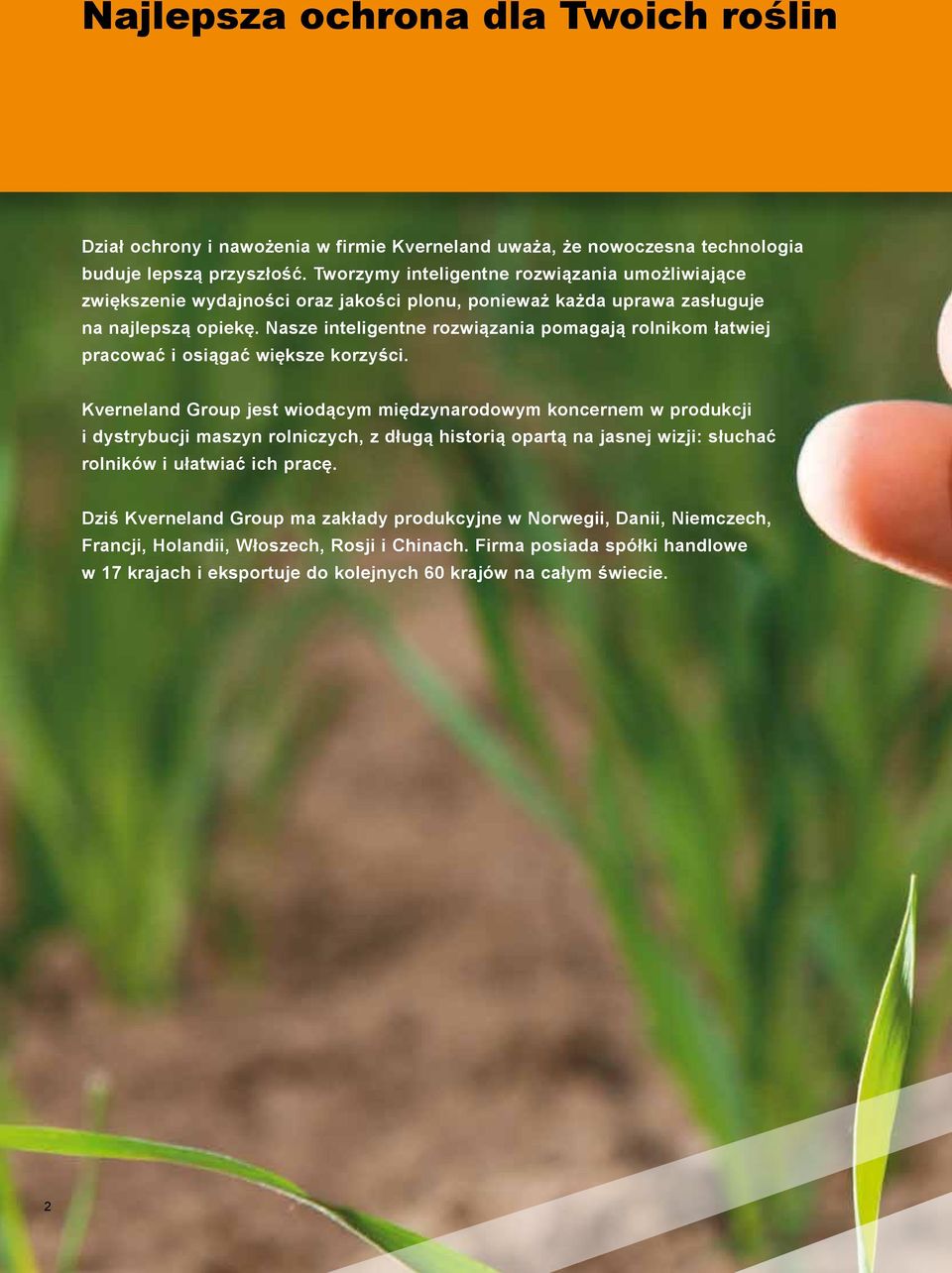

2 Najlepsza ochrona dla Twoich roślin Dział ochrony i nawożenia w firmie Kverneland uważa, że nowoczesna technologia buduje lepszą przyszłość. Tworzymy inteligentne rozwiązania umożliwiające zwiększenie wydajności oraz jakości plonu, ponieważ każda uprawa zasługuje na najlepszą opiekę. Nasze inteligentne rozwiązania pomagają rolnikom łatwiej pracować i osiągać większe korzyści. Kverneland Group jest wiodącym międzynarodowym koncernem w produkcji i dystrybucji maszyn rolniczych, z długą historią opartą na jasnej wizji: słuchać rolników i ułatwiać ich pracę. Dziś Kverneland Group ma zakłady produkcyjne w Norwegii, Danii, Niemczech, Francji, Holandii, Włoszech, Rosji i Chinach. Firma posiada spółki handlowe w 17 krajach i eksportuje do kolejnych 60 krajów na całym świecie. 2

3 Opryskiwacze polowe dla rolników którzy chcą zużywać mniej środków chemicznych do ochrony swoich roślin. Dla nowoczesnych rolników optymalny oprysk środkami ochrony roślin przed chorobami, szkodnikami i chwastami oznacza zużycie tylko takiej ilości jaka jest rzeczywiście niezbędna. Chcemy wystarczającej ilości żywności na świecie przy jednoczesnym zmniejszeniu wpływu na środowisko. Opryskiwacze polowe Kverneland umożliwiają pracę w oparciu o rolnictwo precyzyjne i rozpylanie w odpowiednim momencie i właściwym miejscu. Korzyści dla rolnika: wyższe plony, niższe koszty. 3

4 Kverneland Rau ixtrack Jesteś gotowy na nowe możliwości? 4

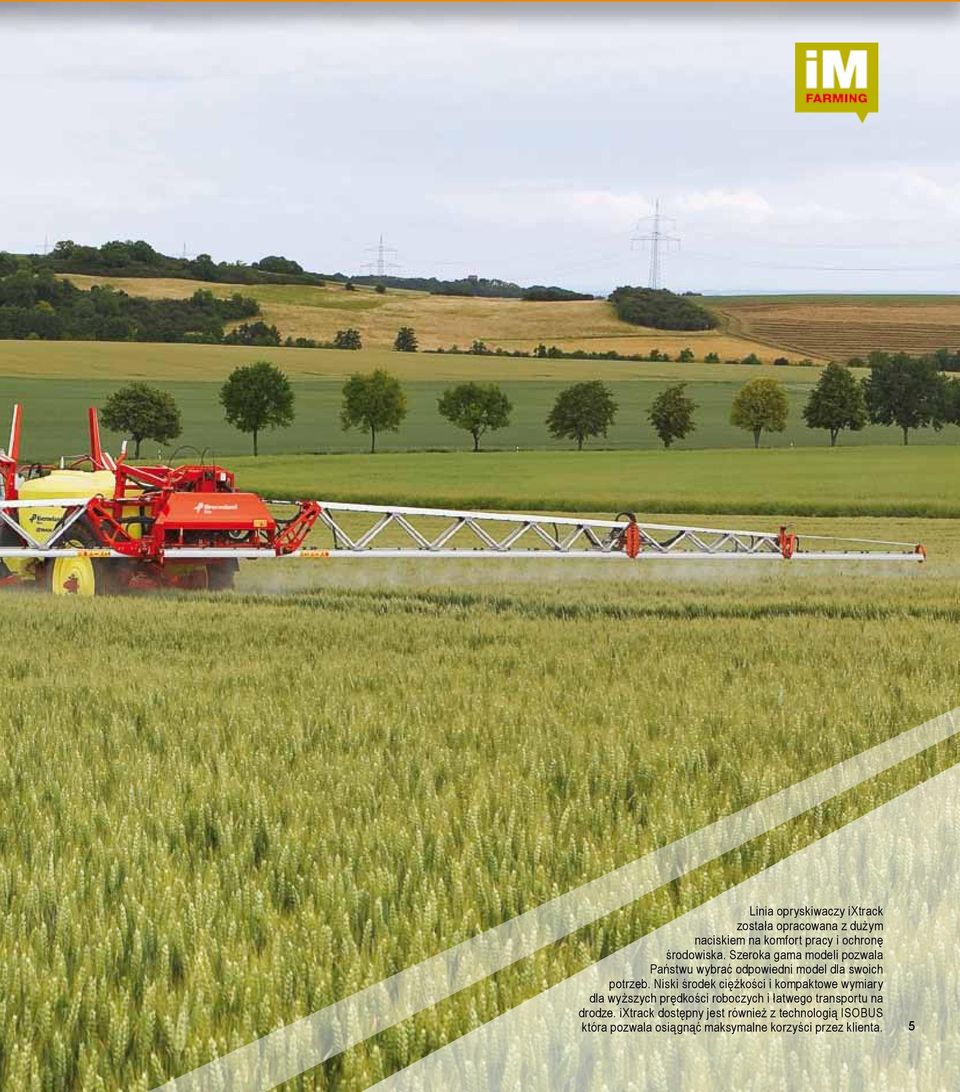

5 Linia opryskiwaczy ixtrack została opracowana z dużym naciskiem na komfort pracy i ochronę środowiska. Szeroka gama modeli pozwala Państwu wybrać odpowiedni model dla swoich potrzeb. Niski środek ciężkości i kompaktowe wymiary dla wyższych prędkości roboczych i łatwego transportu na drodze. ixtrack dostępny jest również z technologią ISOBUS która pozwala osiągnąć maksymalne korzyści przez klienta. 5

6 Kverneland Rau ixtrack A i B Dokonaj swojego wyboru! ixtrack A i B jest dostępny z zbiornikami o pojemności 2400 ilitrów i z stalową belką opryskową HSS o szerokości od 18 do 30 metrów lub aluminiową od 24 do 33 m. Dostępne zaczepy Zaczep dolny Sztywny dolny zaczep dla ixtrack A i B wraz z szerokokątnym wałkiem odbioru mocy pozwala uzyskać bardzo wąski promień skrętu. Zaczep dolny z amortyzacją HydroFlex Ten zaczep dolny dla ixtrack B posiada możliwość regulacji długości. Amortyzacja HydroFlex zapewnia komfort jazdy, zwłaszcza zwyższymi prędkościami. Amortyzacja osi TwinFlex Dwie sprężyny zamontowane poziomo zapewniają stabilną pracę belki podczas jazdy po nierównościach i przy dużych prędkościach. Dynamiczny system amortyzacji daje doskonały efekt zarówno przy pełnym, jak i pustym zbiorniku. Amortyzacja zaczepu HydroFlex Mocne gumowe zderzaki służą do tłumieniadrgań podczas pracy i transportu z wysokimi prędkościami. 6

7 Opcje osi spełniają wszystkie możliwe oczekiwania Oś przestawna (ixtrack A) Oś przestawna amortyzowana (ixtrack B) Oś przestawna amortyzowana skrętna (ixtrack B) Oś przestawna 1,60-2,10 m Oś przestawna 1,60-2,10 m (amortyzacja TwinFlex) Oś przestawna skrętna 1,80-2,10 m (amortyzacja TwinFlex i Autotrac) Regulacja rozstawu kół odbywa się w odstępach co 5 cm. Do regulacji osi amortyzowanej skrętnej używa się odstępów 10 cm. Wszystkie osie kół mogą w opcji być wyposażone hamulce hydrauliczne. System osi kierowanej Autotrac Kierowana oś Autotrac zapewnia dokładne prowadzenie i minimalne uszkodzenia roślin na uwrociach. Zapewnia płynną reakcję belki podczas skręcania w trybie automatycznym. Daje również możliwość ręcznej korekcji toru jazdy, np. na skłonach. Blokowana do jazdy po drogach. ixtrack A ixtrack B Belka opryskowa Model HSS HSS/HSA A Zaczep - oś (m) B Długość transportowa (m) C Wysokość transportowa (m) D Szerokość transportowa (m) E Rozstaw kół (m)

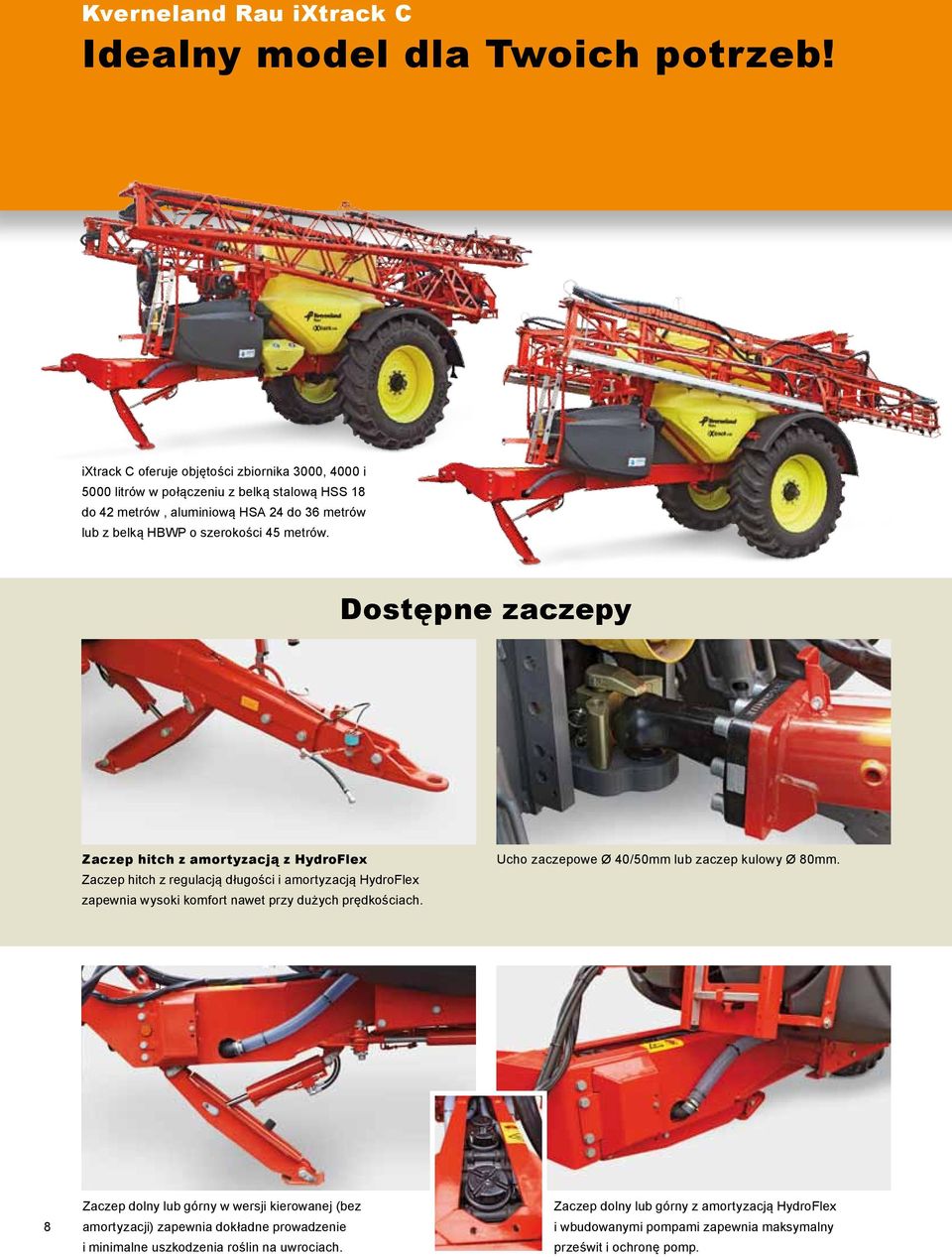

8 Kverneland Rau ixtrack C Idealny model dla Twoich potrzeb! ixtrack C oferuje objętości zbiornika 3000, 4000 i 5000 litrów w połączeniu z belką stalową HSS 18 do 42 metrów, aluminiową HSA 24 do 36 metrów lub z belką HBWP o szerokości 45 metrów. Dostępne zaczepy Zaczep hitch z amortyzacją z HydroFlex Zaczep hitch z regulacją długości i amortyzacją HydroFlex zapewnia wysoki komfort nawet przy dużych prędkościach. Ucho zaczepowe Ø 40/50mm lub zaczep kulowy Ø 80mm. 8 Zaczep dolny lub górny w wersji kierowanej (bez amortyzacji) zapewnia dokładne prowadzenie i minimalne uszkodzenia roślin na uwrociach. Zaczep dolny lub górny z amortyzacją HydroFlex i wbudowanymi pompami zapewnia maksymalny prześwit i ochronę pomp.

9 Wybór osi! Oś przestawna amortyzowana Oś stała amortyzowana Oś k ierowana amortyzowana Oś przestawna amortyzowana (przesuwna) 1,75-2,25 m (40 km / h, TwinFlex) Oś stała amortyzowana 1,80-2,25 m co 5 cm(40 km / h, TwinFlex)* Oś stała kierowana 1,80-2,25 m co 5cm (40 km / h, TwinFlex, AutoTrac)* Wszystkie osie kół możliwe z hamulcami hydraulicznymi lub pneumatycznymi (opcja). * Przy zamówieniu należy podać żądany rozstaw Oś kierowana Autotrack Kierowana oś Autotrack zapewnia dokładne prowadzenie i minimalne uszkodzenia roślin na uwrociach. Specjalnie zaprojektowana dla szerokich belek opryskowych i pracy z dużą prędkością. Daje również możliwość ręcznej korekcji toru jazdy np. na skłonach. Blokowana do transportu drogowego. Amortyzacja osi TwinFlex ixtrack C jest standardowo wyposażony w hydrauliczny układ zawieszenia w celu zapewnienia doskonałej amortyzacji. Dwa montowane poziomo siłowniki hydrauliczne z akumulatorami gazowymi z apewniają s tabilną p racę b elki p odczas j azdy p o n ierównościach i p rzy d użych prędkościach. Dynamiczny system amortyzacji daje doskonały efekt zarówno przy pełnym, jak i pustym zbiorniku. Amortyzacja zaczepu HydroFlex Mocne gumowe zderzaki służą do tłumienia drgań podczas pracy i transportu z wysokimi prędkościami. Model ixtrack C Belka opryskowa HSS/HSA HBWP A Zaczep - oś (m) B Długość transportowa (m) C Wysokość transportowa (m) D Szerokość transportowa (m) E Rozstaw kół (m)

10 Easy Set Control Panel Czytelny panel obsługowy Trzy dodatkowe zawory: Funkcje: płukanie zbiornika, myjka zewnętrzna, lanca opryskowa, przyłącze do opróżniania zbiornika przez pompę Trójpozycyjny zawór ciśnienia: Pozycje: zbiornik główny, zbiornik czystej wody, napełnianie wężem ssawnym Czteropozycyjny zawór ciśnienia: Pozycje: napełnianie zbiornika głównego, opryskiwanie, dodatkowe funkcje, turbo mieszadło ixflow System recyrkulacji cieczy Szybka kontrola sekcji Panel sterowania Easy Set Panel zaworów Easy Set ułatwia życie przez jego intuicyjną obsługę. Kontrola rozdzielania cieczy po stronie ssania i po stronie ciśnienia są wyraźnie od siebie odseparowane. Zawory są dobrze zabezpieczone za pomocą podnoszonej pokrywy, co pozwala utrzymać centrum obsługowe wolne od brudu i substancji chemicznych. 10 ixflow jest naszym wysoce zaawansowanym systemem recyrkulacji cieczy z pneumatyczną kontrolą rozpylaczy. Dostępny dla opryskiwaczy ixtrack system cieczowy ixflow tworzy wyjątkowo szybko reagujący układ cieczowy, który doskonale się sprawdza przy dużych prędkościach roboczych z automatyczną kontrolą sekcji w oparciu o GPS. System korzysta ze sprawdzonych i niezawodnych komponentów, jak np. pompy PTO napędzające sprężarkę Wabco zapewniają trwałość przy jednoczesnej dużej wydajności. Nasz system cyrkulacji gwarantuje, że ciecz robocza zawsze płynie przez opryskiwacz, unikając ślepych zaułków. Ale to nie wszystko. Nowoczesne opryskiwacze są często wyposażone w kontrolę sekcji GPS. System szybkiego reagowania, bez spadku ciśnienia staje się wówczas prawdziwą zaletą. Uzyskano to za pomocą bezpośredniego sterowania rozpylaczami w tym inteligentnym podwójnym układzie natryskowym. Kiedy sekcje belki są zamknięte ciecz opryskowa przepływa przez rurki cieczowe z powrotem do zbiornika. Podczas otwierania sekcji do rozpylania, ixflow natychmiast wykorzystuje powrót cieczy do zasilenia rozpylaczy. Wypełnia belkę cieczą z obu stron, tak że pełne ciśnienie jest natychmiast dostępne dla każdej dyszy. Podczas czyszczenia, układ ten spłukuje niewykorzystaną ciecz oraz pozostałości z powrotem do zbiornika. ixflow może współpracować z pompą 250 oraz 2x250 l / min. Pompy i układ cieczowy pracują w systemie regulacji FMA (ISOBUS). ixflow korzyści w skrócie: Pneumatyczne załączanie rozpylaczy: natychmiastowa reakcja rozpylaczy na start / stop podczas opryskiwania przy użyciu automatycznej kontroli sekcji z GPS. Ciągły przepływ: brak ryzyka sedymentacji lub odkładania w przewodach, więc rozpylacze są w mniejszym stopniu narażone na zapchanie. Belka opryskowa zasilana z obu stron: stałe ciśnienie na całej długości belki opryskowej. Kompatybilny z ixclean Comfort i ixclean Pro. Opryskiwanie Cyrkulacja

11 ixclean Comfort i Pro Liczy się każdy litr! ixclean Comfort ixclean Comfort ixclean Komfort jest to półautomatyczny system sterowania. Elektryczny zawór ssący zatrzymuje proces napełniania, gdy elektryczny wskaźnik poziomu cieczy wskazuje, że żądany poziom został osiągnięty*. ixclean Comfort daje również wygodę poprzez sterowanie zaworem ssącym z poziomu kabiny ciągnika dla użycia np. funkcji ENFO! * Napełnianie wężem ssawnym. ixclean Pro: komfort obsługi oraz precyzyjny program płuczący ixclean Pro oznacza w pełni elektryczne sterowanie zaworami na panelu sterowania dla maszyn wyposażonych w ISOBUS. Możesz kontrolować wszystkie ważne funkcje opryskiwacza z poziomu kabiny ciągnika. Przełączanie pomiędzy napełnianiem, mieszaniem, opryskiwaniem, płukaniem lub myciem zewnętrznym odbywa się za pomocą naciśnięcia przycisku! ixclean Pro kontroluje funkcję ENFO oraz zasysanie żądanej ilości cieczy. Ponadto ixclean Pro oferuje w pełni automatyczny, kompletny program płukania opryskiwacza. Przez naciśnięcie jednego przycisku program rozpoczyna precyzyjne płukanie wszystkich komponentów opryskiwacza z wykorzystaniem minimalnej ilości czystej wody. Po zakończeniu procesu automatycznego płukania opryskiwacza koncentracja pozostałości jest poniżęj 1%. Z ixclean Pro liczy się każdy litr! Ekran ixlean Pro w Isomatch Tellus Dbamy o ochronę Twojego plonu! Enviromental Focus: Enfo, czyli system napełniania i płukania, który jest standardem dla wszystkich naszych komputerów opryskowych. Ta inteligentna technologia optymalizuje napełnianie i czyszczenie instalacji opryskowej. Dokładna aplikacja, bez marnotrawienia środków chemicznych i oszczędzanie wody są korzyścią dla Ciebie i Twojego otoczenia. Automatyczne napełnianie belki opryskowej: przed rozpoczęciem rozpylania sekcje belki są wypełniane cieczą opryskową do momentu automatycznego wyłączenia sekcji. Oznacza to, że aplikacja jest dokładna od momentu rozpoczęcia opryskiwania. Automatyczne płukanie belki opryskowej: po zakończeniu lub przerwaniu zabiegu można automatycznie usunąć resztki cieczy opryskowej.oznacza to, że możemy do ostatniego litra wypryskać chemikalia i przepłukać belkę minimalną ilością wody. 11

12 Łatwy dostęp Łatwy dostęp do obsługi Łatwy dostęp do filtrów, elementów hydraulicznych i elektrycznych zlokalizowanych pod platformą. ixtrack oferuje łatwy dostęp do zbiornika za pomocą szerokiej platformy i przesuwnej drabiny. Boczne pokrywy zapewniają łatwy dostęp do panelu zaworów i załączania funkcji. Szczególną uwagę położono na łatwość obsługi przez łatwy dostęp i szybkie przestawianie funkcji. Schowek Zintegrowany w pokrywie panelu obsługowego schowek jest idealnym miejscem na rękawice itp. Rozwadniacz Lokalizacja rozwadniacza między panelem zaworów a zbiornikiem zapewnia jego łatwą obsługę. Obecnie jest również standardowo wyposażony w dodatkową dyszę, która wtryskuje płyn pod wysokim ciśnieniem bezpośrednio na dno rozwadniacza. Dzięki temu duże ilości chemii w proszku i trudne mieszaniny pobierane są w kilka sekund. 12

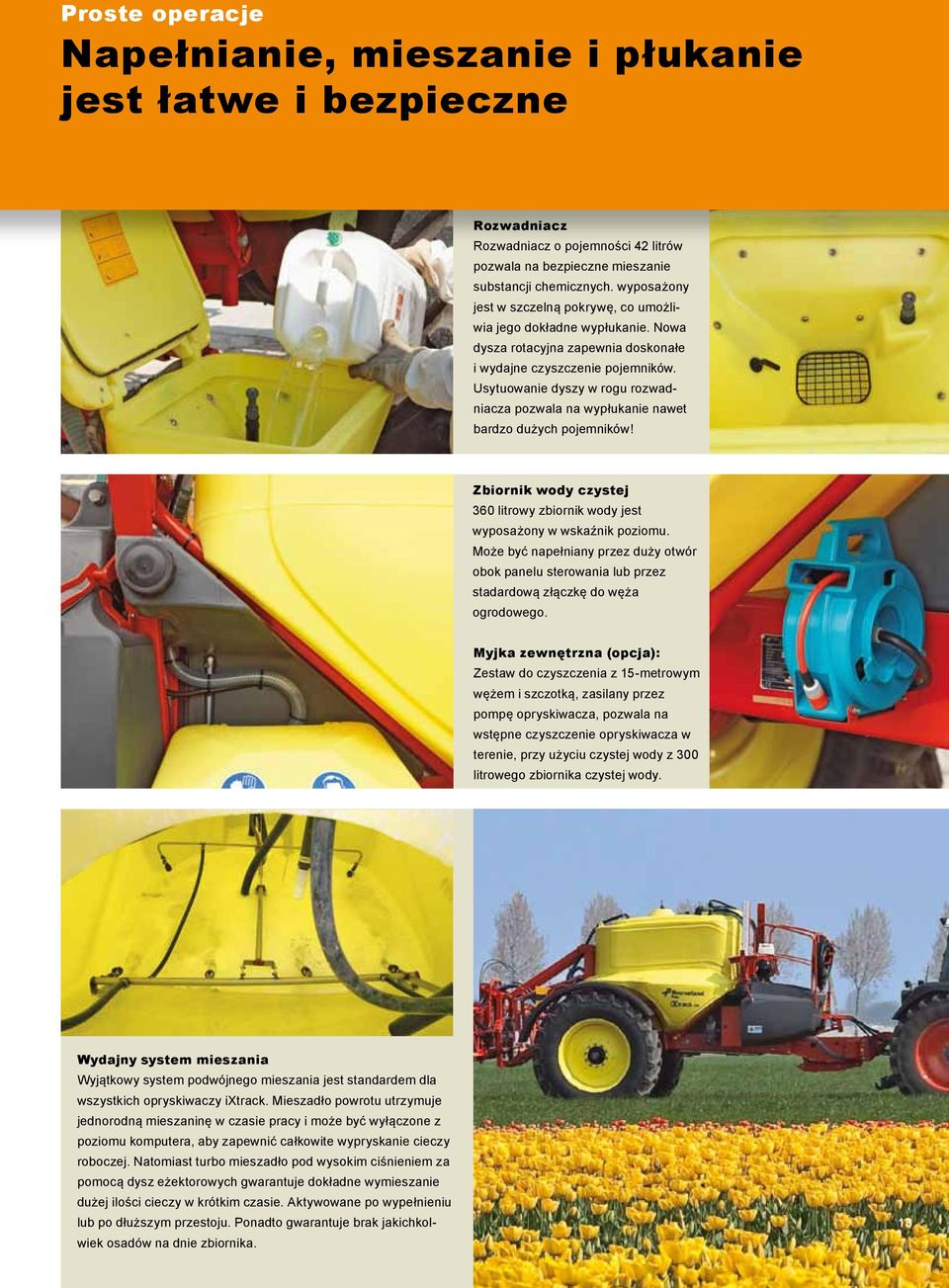

13 Proste operacje Napełnianie, mieszanie i płukanie jest łatwe i bezpieczne Rozwadniacz Rozwadniacz o pojemności 42 litrów pozwala na bezpieczne mieszanie substancji chemicznych. wyposażony jest w szczelną pokrywę, co umożliwia jego dokładne wypłukanie. Nowa dysza rotacyjna zapewnia doskonałe i wydajne czyszczenie pojemników. Usytuowanie dyszy w rogu rozwadniacza pozwala na wypłukanie nawet bardzo dużych pojemników! Zbiornik wody czystej 360 litrowy zbiornik wody jest wyposażony w wskaźnik poziomu. Może być napełniany przez duży otwór obok panelu sterowania lub przez stadardową złączkę do węża ogrodowego. Myjka zewnętrzna (opcja): Zestaw do czyszczenia z 15-metrowym wężem i szczotką, zasilany przez pompę opryskiwacza, pozwala na wstępne czyszczenie opryskiwacza w terenie, przy użyciu czystej wody z 300 litrowego zbiornika czystej wody. Wydajny system mieszania Wyjątkowy system podwójnego mieszania jest standardem dla wszystkich opryskiwaczy ixtrack. Mieszadło powrotu utrzymuje jednorodną mieszaninę w czasie pracy i może być wyłączone z poziomu komputera, aby zapewnić całkowite wypryskanie cieczy roboczej. Natomiast turbo mieszadło pod wysokim ciśnieniem za pomocą dysz eżektorowych gwarantuje dokładne wymieszanie dużej ilości cieczy w krótkim czasie. Aktywowane po wypełnieniu lub po dłuższym przestoju. Ponadto gwarantuje brak jakichkolwiek osadów na dnie zbiornika. 13

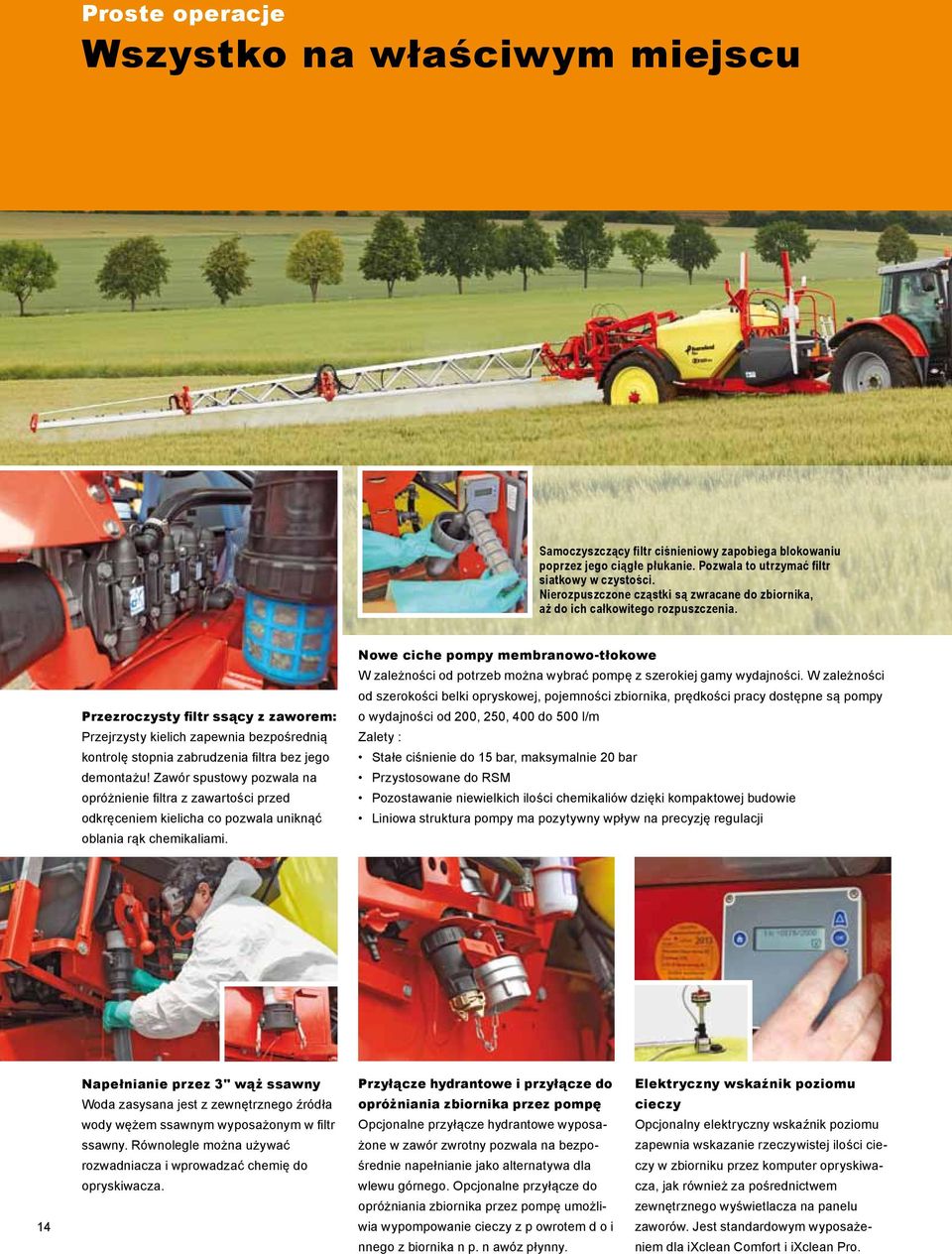

14 Proste operacje Wszystko na właściwym miejscu Samoczyszczący filtr ciśnieniowy zapobiega blokowaniu poprzez jego ciągłe płukanie. Pozwala to utrzymać filtr siatkowy w czystości. Nierozpuszczone cząstki są zwracane do zbiornika, aż do ich całkowitego rozpuszczenia. Przezroczysty filtr ssący z zaworem: Przejrzysty kielich zapewnia bezpośrednią kontrolę stopnia zabrudzenia filtra bez jego demontażu! Zawór spustowy pozwala na opróżnienie filtra z zawartości przed odkręceniem kielicha co pozwala uniknąć oblania rąk chemikaliami. Nowe ciche pompy membranowo-tłokowe W zależności od potrzeb można wybrać pompę z szerokiej gamy wydajności. W zależności od szerokości belki opryskowej, pojemności zbiornika, prędkości pracy dostępne są pompy o wydajności od 200, 250, 400 do 500 l/m Zalety : Stałe ciśnienie do 15 bar, maksymalnie 20 bar Przystosowane do RSM Pozostawanie niewielkich ilości chemikaliów dzięki kompaktowej budowie Liniowa struktura pompy ma pozytywny wpływ na precyzję regulacji 14 Napełnianie przez 3" wąż ssawny Woda zasysana jest z zewnętrznego źródła wody wężem ssawnym wyposażonym w filtr ssawny. Równolegle można używać rozwadniacza i wprowadzać chemię do opryskiwacza. Przyłącze hydrantowe i przyłącze do opróżniania zbiornika przez pompę Opcjonalne przyłącze hydrantowe wyposażone w zawór zwrotny pozwala na bezpośrednie napełnianie jako alternatywa dla wlewu górnego. Opcjonalne przyłącze do opróżniania zbiornika przez pompę umożliwia wypompowanie cieczy z p owrotem d o i nnego z biornika n p. n awóz płynny. Elektryczny wskaźnik poziomu cieczy Opcjonalny elektryczny wskaźnik poziomu zapewnia wskazanie rzeczywistej ilości cieczy w zbiorniku przez komputer opryskiwacza, jak również za pośrednictwem zewnętrznego wyświetlacza na panelu zaworów. Jest standardowym wyposażeniem dla ixclean Comfort i ixclean Pro.

15 Starguide IV, FMC, IsoMatch Tellus Go Łatwe opryskiwanie FMC Flowmate Control: Podstawowy komputer opryskowy Niezwykle prosty w obsłudze Bardzo kompaktowy przez integrację wszystkich funkcji opryskowych i hydraulicznych w jednym panelu Sterowanie funkcjami Enfo Wyłączane mieszadło powrotu Pamięć do 25 działek Starguide IV: Automatyczna kontrola sekcji GPS Automatyczny system sterowania sekcjami opryskiwacza wykorzystuje położenie GPS i zapisuje opryskany obszar, aby automatycznie wyłączyć każdą z sekcji opryskiwacza nachodzącą na obszar już opryskany. Redukcja nałożeń oszczędza nakłady na środki produkcji, czas oraz nerwy operatora, jak również zmniejsza stres roślin. Starguide IV zmienia Twoje życie! Dokładny oprysk przez pełną kontrolę pokrycia Zwiększenie komfortu pracy Oprysk pól o nieregularnym kształcie Opryskiwanie nocą Zwiększona wydajność przy wyższych średnich prędkościach Tryb naprowadzania po linii prostej (jazda równoległa) i linii krzywej Wskazanie prędkości jazdy z GPS oraz funkcja powrotu do danego punktu Starguide IV jest kompatybilny ze wszystkimi komputerami opryskiwaczy Kverneland Rau. Brak potrzeby dodatkowego źródła zasilania i kabli. Łatwe podłączenie by Starguide IV wspomagał naszą pracę. Po podłączeniu Starguide IV zrobi resztę! IsoMatch Tellus Go Jeden dla wszystkich maszyn! IsoMatch Tellus GO to uniwersalny terminal ISOBUS. Ten wielofunkcyjny terminal z pojedynczym ekranem został zaprojektowany z myślą o łatwej i wygodnej obsłudze każdej maszyny ISOBUS. Ponadto spełnia wszystkie dzisiejsze potrzeby w zakresie wykonywania zadań rolnictwa precyzyjnego. Wielofunkcyjny terminal z pojedynczym 7 ekranem dotykowym Szybka i łatwa kontrola maszyny poprzez ekran dotykowy, przycisk obrotowy i twarde klawisze lub dodatkowy joystick Wyświetlanie wszystkich istotnych informacji o pracy maszyny, takich jak prędkość, szerokość robocza i dawka aplikacji Program do zapisywania podstawowych danych operacyjnych bezpośrednio do portu USB (praca, gospodarstwo, pole, maszyny, operatorzy, łączna powierzchnia ha, godz., bele, kg, litry, zużycie paliwa) Wsparcie dla zewnętrznych systemów zmiennego dawkowania 2 gniazda USB 2.0 Podłączenie kamery Informacje diagnostyczne i serwisowe Dodatkowe możliwości poprzez aplikację GEOcontrol: IsoMatch GEO-S.C.: automatyczna kontrola sekcji IsoMatch GEO-VR: zmienna aplikacja dawki w oparciu o mapy aplikacyjne 15

16 IsoMatch Tellus Nowa generacja wirtualnego terminala IsoMatch Tellus jest najlepszym narzędziem do pracy w oparciu o rolnictwo precyzyjne. IsoMatch Tellus - Nowa generacja wirtualnego terminala ISOBUS produkcji Kverneland Group. IsoMatch Tellus to pierwszy VT, który może obsługiwać dwa interfejsy ISOBUS na raz. Pozwala to, na przykład na bezpośrednią kontrolę realizacji dwóch zadań w tym samym czasie lub na obserwację w sposób ciągły widoku z kamery, bez konieczności przełączania ekranów. Obsługa dwóch maszyn ISOBUS na raz Wielofunkcyjny ergonomiczny projekt Zintegrowane podłączenie ISOBUS z ciągnikiem Duży 12.1 " kolorowy ekran dotykowy ntuicyjna obsługa: łatwy do zrozumienia i obsługi Możliwość czytania instrukcji obsługi w formacie PDF Zintegrowany kalkulator Wyświetlanie obrazu z kamery (opcja do 4 kamer) Cztery gniazda USB dla szybkiej wymiany danych Program do zapisywania podstawowych danych operacyjnych bezpośrednio do portu USB (praca, gospodarstwo, pole, maszyny, kierowcy, łącznie ha, godz., bele, kg, litry, zużycie paliwa) Złącze RS232 do odbiorników GPS lub czujników Switchbox Urządzenie w połączeniu z IsoMatch Tellus pozwala intuicyjnie obsługiwać hydraulikę cieczy oraz hydraulikę belki. IsoMatch GEOcontrol Korzyści dla klienta IsoMatch GEOcontrol jest jedną aplikacją, która działa z wszystkimi maszynami Kverneland Group z ISOBUS, jak opryskiwacze, rozsiewacze i siewniki! Ten dodatkowy moduł oprogramowania jest kolejnym krokiem naprzód w innowacjach dla Wirtualnych Terminali ISOBUS, opracowany do spełnienia przyszłych potrzeb w zakresie precyzyjnego i wydajnego rolnictwa. Isomatch GEOcontrol zapewnia następujące funkcjonalności: w oparciu np. o mapy zasobności gleby lub zewnętrzne czujniki. Dokumentacja Wszystkie dane można wymieniać pomiędzy systemem zarządzania gospodarstwem i IsoMatch GEOcontrol przez USB. Isomatch GEOcontrol Przynosi wyraźne korzyści 16 Kontrola sekcji IsoMatch GEOcontrol dokonuje automatycznego włączania i wyłączania sekcji podczas nakładania i na uwrociach. Zmienna aplikacja dawki IsoMatch GEOcontrol + GEOsprayer automatycznie dostosowuje wielkość dawki Łatwość obsługi i komfort, ze względu na fakt, że nie trzeba ręcznie włączać i wyłączać sekcji lub zmieniać dawki. Możesz skupić się na jeździe w polu, a wykonanie zabiegu nawet w nocy staje się bardzo łatwe. IsoMatch GEOcontrol znacznie ułatwia pracę. Zwiększona wydajność pracy oraz zredukowanie nakładek do minimum prowadzi do oszczędności np. na nawozach, pestycydach i nasionach. Pomyśl o tym by uprawiać lepiej i zwiększać wydajność.

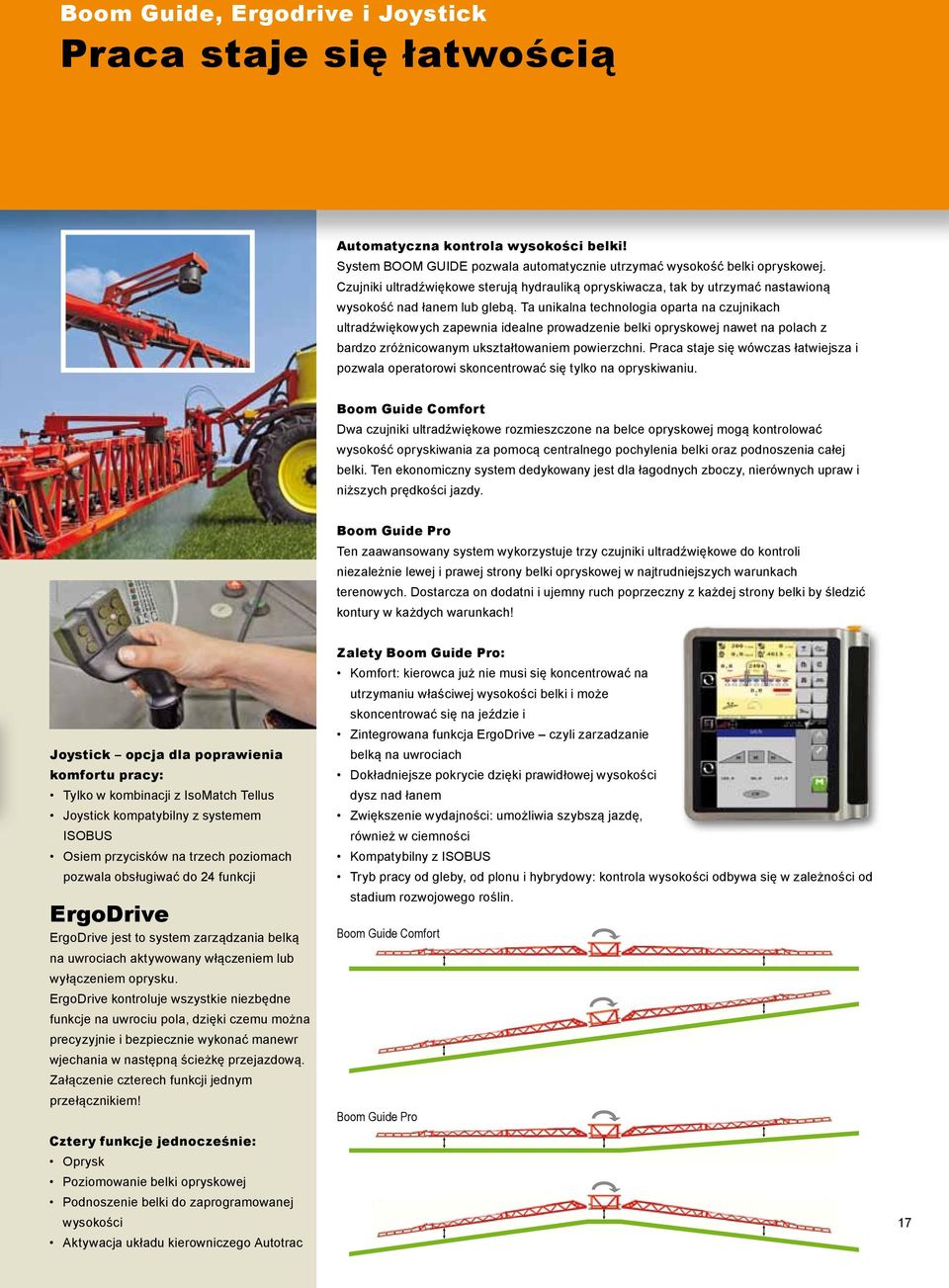

17 Boom Guide, Ergodrive i Joystick Praca staje się łatwością Automatyczna kontrola wysokości belki! System BOOM GUIDE pozwala automatycznie utrzymać wysokość belki opryskowej. Czujniki ultradźwiękowe sterują hydrauliką opryskiwacza, tak by utrzymać nastawioną wysokość nad łanem lub glebą. Ta unikalna technologia oparta na czujnikach ultradźwiękowych zapewnia idealne prowadzenie belki opryskowej nawet na polach z bardzo zróżnicowanym ukształtowaniem powierzchni. Praca staje się wówczas łatwiejsza i pozwala operatorowi skoncentrować się tylko na opryskiwaniu. Boom Guide Comfort Dwa czujniki ultradźwiękowe rozmieszczone na belce opryskowej mogą kontrolować wysokość opryskiwania za pomocą centralnego pochylenia belki oraz podnoszenia całej belki. Ten ekonomiczny system dedykowany jest dla łagodnych zboczy, nierównych upraw i niższych prędkości jazdy. Boom Guide Pro Ten zaawansowany system wykorzystuje trzy czujniki ultradźwiękowe do kontroli niezależnie lewej i prawej strony belki opryskowej w najtrudniejszych warunkach terenowych. Dostarcza on dodatni i ujemny ruch poprzeczny z każdej strony belki by śledzić kontury w każdych warunkach! Joystick opcja dla poprawienia komfortu pracy: Tylko w kombinacji z IsoMatch Tellus Joystick kompatybilny z systemem ISOBUS Osiem przycisków na trzech poziomach pozwala obsługiwać do 24 funkcji ErgoDrive ErgoDrive jest to system zarządzania belką na uwrociach aktywowany włączeniem lub wyłączeniem oprysku. ErgoDrive kontroluje wszystkie niezbędne funkcje na uwrociu pola, dzięki czemu można precyzyjnie i bezpiecznie wykonać manewr wjechania w następną ścieżkę przejazdową. Załączenie czterech funkcji jednym przełącznikiem! Cztery funkcje jednocześnie: Oprysk Poziomowanie belki opryskowej Podnoszenie belki do zaprogramowanej wysokości Aktywacja układu kierowniczego Autotrac Zalety Boom Guide Pro: Komfort: kierowca już nie musi się koncentrować na utrzymaniu właściwej wysokości belki i może skoncentrować się na jeździe i Zintegrowana funkcja ErgoDrive czyli zarzadzanie belką na uwrociach Dokładniejsze pokrycie dzięki prawidłowej wysokości dysz nad łanem Zwiększenie wydajności: umożliwia szybszą jazdę, również w ciemności Kompatybilny z ISOBUS Tryb pracy od gleby, od plonu i hybrydowy: kontrola wysokości odbywa się w zależności od stadium rozwojowego roślin. Boom Guide Comfort Boom Guide Pro 17

18 im FARMING inteligentne wydajne łatwe ROLNICTWO im FARMING sprawia, że praca maszyn staje się inteligentna, bardziej wydajna i prostsza. Zastosowanie technologii ISOBUS czyni łatwiejszym podłączenie maszyny, obsługę, kontrolę i monitorowanie pracy. Maksymalny zwrot z inwestycji stanowi sedno rozwiązań IM Farming produkowanych przez Kverneland Group. im FARMING opisuje i przedstawia naszą ofertę maszyn ISOBUS i rozwiązania elektroniczne dla nich przeznaczone. Wszystko to ma na celu umożliwienie wglądu w korzyści i możliwości naszej szerokiej oferty, które dostosowane są do Twoich potrzeb i wymagań. To jest dokładnie to, co czyni pracę rolnika łatwiejszą i efektywniejszą. Precyzyjne opryskiwanie Czy chcesz wypryskiwać tylko tyle ile jest konieczne, w odpowiednim momencie i w odpowiednim miejscu? Specjalnie dla Ciebie opracowaliśmy IsoMatch GEOcontrol. Ta inteligentna i nowoczesna technologia zapobiega marnowaniu kosztownych chemikaliów i zapewnia idealne dawkowanie na uwrociach i trójkątnych polach. Nakładanie jest już przeszłością. IsoMatch GEOcontrol pozwala nie tylko zaoszczędzić na środkach ochrony roślin, ale także zapewnia bardziej wyrównany plon i jego jakość. Każda roślina otrzymuje dokładnie taką samą ilość środka ochrony roślin. Kompatybilny z ISOBUS Dla jeszcze większej wygody operatora mamy kilka innych funkcji dostępnych dla naszych opryskiwaczy. Automatyczna kontrola wysokości Boom Guide utrzymuje rządaną wysokość belki za pomocą czujników ultradźwiękowych. ixclean Pro jest to system elektrycznego zarządzania obsługą wszystkich zaworów na opryskiwaczu z poziomu kabiny ciągnika. W 100% kompatybilny z ISOBUS Brak podwójnego nakładania na uwrociach Zapisywanie działki i przechowywanie danych Do 10% oszczędności na środkach ochrony roślin Automatyczna kontrola sekcji przez IsoMatch GEOcontrol 18

19 im Ready ISOBUS, MOJA MASZYNA JEST PRZYSTOSOWANA DO NAJNOWSZYCH ROZWIĄZAŃ im incontrol JEDEN TERMINAL DO STEROWANIA WSZYSTKIMI MOIMI MASZYNAMI Z ISOBUS im Global Z UŻYCIEM GPS PRACA JEST PROSTSZA I BARDZIEJ EFEKTYWNA im Intelligent PROSTE, PO PROSTU UŻYWAM INTELIGENTNYCH MASZYN IsoMatch GEOcontrol i SPRAYERcontrol Czy chciałbyś mieć jakieś wyraźne korzyści? Musisz tylko kupić Terminal IsoMatch Tellus, licencję i jeden z naszych opryskiwaczy kompatybilnych z ISOBUS. Zaoszczędzisz od 5% do 10% na kosztach opryskiwania i sterowania z IsoMatch GEOcontrol. Praca w nocy? Nie martw się, i tak będziesz w zgodzie z ograniczeniami środowiskowymi. Teraz jest to możliwe z pomocą naszych aplikacji! ixtrack ixter Ikarus S IsoMatch InLine Wytyczanie ścieżek Kontrola sekcji Zmienna aplikacja dawki Zapisywanie danych IsoMatch GEOcontrol Posiadając Terminal IsoMatch Tellus można po prostu otworzyć aplikację IsoMatch GEOcontrol (po zakupieniu licencji) i masz dostęp do wszystkich aplikacji rolnictwa precyzyjnego: automatyczne włączanie i wyłączanie sekcji, zmienna aplikacja dawki, ręczne prowadzenie i łatwa wymiana danych pomiędzy IsoMatch Tellus i komputerem PC. Aby poznać wszystkie możliwości i przekonać się do IsoMatch GEOcontrol klient ma prawo używać aplikację przez 25 godzin za darmo przed zakupem licencji. Nie mamy wątpliwości, że szybko staniesz się pełnym entuzjazmu zwolennikiem tej nowej technologii! IsoMatch Global IsoMatch Eye Boom Guide ixclean Pro 19

20 Belka HSS Profesjonalna i kompaktowa stalowa belka opryskowa Belki typu HSS są to profesjonalne belki opryskowe opracowane z myślą o profesjonalnych gospodarstwach. Trójwymiarowa konstrukcja zapewnia doskonałą integrację rurek cieczowych, węży i głowic rozpylaczy w profilu belki zapewniając tym samym ich doskonałą ochronę od uszkodzeń mechanicznych. Specjalny profil belki HSS łączy minimalną masę z maksymalną wytrzymałością i stabilnością. Komputerowe projektowanie, testy laboratoryjne i polowe oraz użycie, specjalnie hartowanej stali Domex przyczyniły się do zbudowania bardzo dobrej reputacji dla tych szerokich i mocnych belek opryskowych. Szerokości robocze dla belki HSS od 18 do 42 metrów pozwalają sprostać Państwa oczekiwaniom! Belka HSS (m) Szerokość opryskiwania* Symetryczne składanie (m) Asymetryczne składanie (m) Ilość sekcji /7/ / ,5 5/ /7/ /7/ ,5 7/ ,5 9 27¹) 21/ /7/9 28¹) 21/12 24,5 7/9 30¹) 21/12 25,5 9 32¹) /11 33¹) 28 30,5 9/11 36¹) /11 39¹) 28 33, ¹) /11/13 *Wskazane szerokości robocze mogą zależeć od wybranej liczby sekcji i ich podziału 1)Potrójnie składane belki

21 System poziomowania posiada dwa obrotowe punkty Belka swobodnie pracuje w górnym punkcie zawieszenia z centralnym punktem obrotowym. W przypadku przestawienia do pracy na terenach górzystych za pomocą jednego sworznia belka automatycznie dostosowuje się do skłonu i pozostaje stabilna na uwrociach. Transport Wszystkie belki HSS mają szerokość transportową max. do 2,55 m, a całkowita wysokość nie przekracza 4m. Wąskie drogi, żywopłoty i drzewa nie stanowią problemu. Przemyślana konstrukcja zbiornika z nisko położonym środkiem ciężkości. Konstrukcja ta jest przystosowana do pracy nawet na mocno górzystym terenie. Belka podnoszona przez dwa siłowniki hydrauliczne i amortyzowana przez akumulatory gazowe. Wysokość podnoszenia do 2,65 m od gruntu! 21

22 Belka HSA Aluminiowa belka produkowana według najwyższych standardów Skuteczna ochrona głowic rozpylaczy przez wkomponowanie ich w dolnej części profilu belki. Profil nie posiada żadnych ostrych krawędzi. Ponadto anodowanie powierzchni aluminium chroni przed korozją i zadrapaniami. Belka HSA 3-wymiarowe zabezpieczenie Końcówki belki zabezpieczone w przypadku natarcia na przeszkodę z automatycznym powrotem do pozycji roboczej. Możliwość odchylenia końcówki do przodu, do tyłu i w górę. Szerokość robocza (m) Symetryczne składanie (m) Asymetryczne składanie (m) Ilość sekcji /7/ / ,5 7/ ,5 7/9/ ,5 9/ /11 *Wskazane szerokości robocze mogą zależeć od wybranej liczby sekcji i ich podziału 22

23 5 lat gwarancji Klejenie aluminium zamiast spawania zapewnia zmniejszenie wagi i daje niezwykłą sztywność. Belka opracowana wspólnie ze specjalistą od aluminium firmą Norsk Hydro w technologii wykorzystywanej w produkcji skrzydeł w samolotach konsekwentnie sprawdziła się w ostatnich latach w trudnych warunkach polowych. W wyniku tych doświadczeń i naszej pełnej wiary w siłę projektu, Kverneland Rau oferuje 5 lat gwarancji na klejenie i mocowanie belki aluminiowej. System Pendulum Idealne prowadzenie belki HSA w systemie wahadłowym umożliwiają dwie potężne ułożyskowane rolki. Blokada hydrauliczna systemu wahadłowego umożliwia asymetryczną redukcję belki. Równoległobok Równoległobok w opryskiwaczu ixtrack jest amor t y zowany za pomoc ą dwóch akumulatorów gazowych sprzężonych z siłownikami hydraulicznymi. Siłowniki mogą być blokowane mechanicznie lub automatycznie do transportu. Transport ixtrack w połączeniu z belką HSA jest maszyną kompaktową umożliwiającą łatwy przejazd, nawet na wąskich drogach. Cylindry składające krańcowe części belki są w pełni zintegrowane w profilu belki dla optymalnej ochrony i uzyskania jak najwyższej sztywności. 23
