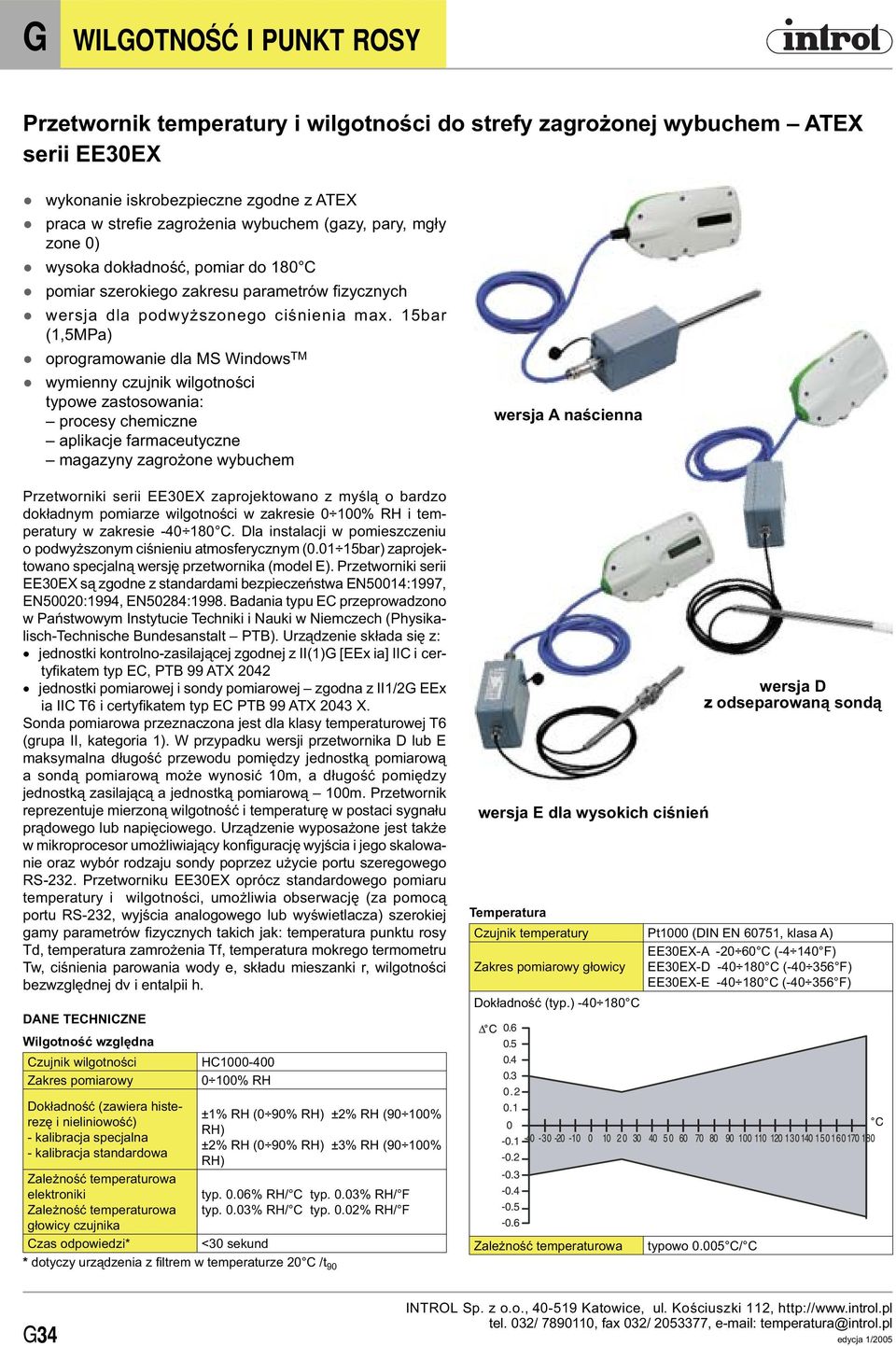

1 Przetwornik temperatury i wilgotności do strefy zagrożonej wybuchem ATEX serii EE0EX wykonanie iskrobezpieczne zgodne z ATEX praca w strefie zagrożenia wybuchem (gazy, pary, mgły zone 0) wysoka dokładność, pomiar do 180 C pomiar szerokiego zakresu parametrów fizycznych wersja dla podwyższonego ciśnienia max. 1bar (1,MPa) oprogramowanie dla MS Windows TM wymienny czujnik wilgotności typowe zastosowania: procesy chemiczne aplikacje farmaceutyczne magazyny zagrożone wybuchem Przetworniki serii EE0EX zaprojektowano z myślą o bardzo dokładnym pomiarze wilgotności w zakresie 0 100% RH i temperatury w zakresie C. Dla instalacji w pomieszczeniu o podwyższonym ciśnieniu atmosferycznym (0.01 1bar) zaprojektowano specjalną wersję przetwornika (model E). Przetworniki serii EE0EX są zgodne z standardami bezpieczeństwa EN0014:1997, EN0020:1994, EN0284:1998. Badania typu EC przeprowadzono w Państwowym Instytucie Techniki i Nauki w Niemczech (Physikalisch-Technische Bundesanstalt PTB). Urządzenie składa się z: jednostki kontrolno-zasilającej zgodnej z II(1)G [EEx ia] IIC i certyfikatem typ EC, PTB 99 ATX 2042 jednostki pomiarowej i sondy pomiarowej zgodna z II1/2G EEx ia IIC T i certyfikatem typ EC PTB 99 ATX 204 X. Sonda pomiarowa przeznaczona jest dla klasy temperaturowej T (grupa II, kategoria 1). W przypadku wersji przetwornika D lub E maksymalna długość przewodu pomiędzy jednostką pomiarową a sondą pomiarową może wynosić 10m, a długość pomiędzy jednostką zasilającą a jednostką pomiarową 100m. Przetwornik reprezentuje mierzoną wilgotność i temperaturę w postaci sygnału prądowego lub napięciowego. Urządzenie wyposażone jest także w mikroprocesor umożliwiający konfigurację wyjścia i jego skalowanie oraz wybór rodzaju sondy poprzez użycie portu szeregowego RS-22. Przetworniku EE0EX oprócz standardowego pomiaru temperatury i wilgotności, umożliwia obserwację (za pomocą portu RS-22, wyjścia analogowego lub wyświetlacza) szerokiej gamy parametrów fizycznych takich jak: temperatura punktu rosy Td, temperatura zamrożenia Tf, temperatura mokrego termometru Tw, ciśnienia parowania wody e, składu mieszanki r, wilgotności bezwzględnej dv i entalpii h. DANE TECHNICZNE wersja A naścienna wersja E dla wysokich ciśnień wersja D z odseparowaną sondą Temperatura Czujnik temperatury Pt1000 (DIN EN 071, klasa A) EE0EX-A C ( F) Zakres pomiarowy głowicy EE0EX-D C (-40 F) EE0EX-E C (-40 F) Dokładność (typ.) C Wilgotność względna Czujnik wilgotności Zakres pomiarowy HC % RH Dokładność (zawiera histerezę i nieliniowość) - kalibracja specjalna - kalibracja standardowa ±1% RH (0 90% RH) ±2% RH (90 100% RH) ±2% RH (0 90% RH) ±% RH (90 100% RH) elektroniki głowicy czujnika Czas odpowiedzi* typ. 0.0% RH/ C typ. 0.0% RH/ F typ. 0.0% RH/ C typ. 0.02% RH/ F <0 sekund typowo 0.00 C/ C * dotyczy urządzenia z filtrem w temperaturze 20 C /t 90 INTROL Sp. z o.o., Katowice, ul. Ko ściusz ki 112, trol.pl tel. 02/ , fax 02/ 2077, temperatura@introl.pl G4 edycja 1/200

2 WILGOTNOŚĆ I PUNKT ROSY G Maksymalne poszerzenie zakresu pomiarowego Parametr Oznaczenie Od Do EE0EX-A Do EE0EX-D/E Jednostka Wilgotność RH % RH Temperatura T C Temperatura punktu rosy Td C Temperatura zamrożenia Tf C Temperatura mokrego termometru Tw C ciśnienie parowania wody e mbar Skład mieszanki r g/kg Wilgotność bezwzględna dv g/m Entalpia H KJ/kg GŁÓWNE DANE TECHNICZNE Zasilanie SELV* 24V DC/AC ±1% Pobór prądu 10mA (24V DC); 280mA (24V AC) Zakres dla sondy bar ( psi) ciśnieniowej Wymagania MS Windows TM 98 lub późniejsze, interfejs szeregowy sprzętowe / programowe Obudowa jednostki kontrolno zasilająca: plastik ABS/IP jednostki pomiarowa: AISi12/IP Dławik PG7 i PG9; średnica przewodu 9mm Połączenia elektryczne śrubowe max. 1.mm 2 Ochrona czujnika filtr ze stali spiekanej, filtr PTFE lub z siateczki metalowej Zakres temperatury sonda czujnika: zależnie od zakresu pomiarowego jednostka pomiarowa: C jednostka kontrolno zasilająca: C urządzenie główne z wyświetlaczem: 0 40 C Temperatura magazynowania -0 0 C Kompatybilność elektromagnetyczna EN EN Wyjścia 0 V -1mA < I L < 1mA 0 10V -1mA < I L < 1mA 4 20mA R L < 0Ω Interfejs szeregowy RS-22C Zakres pracy czujnika wilgotności *Napięci e bezpieczne (Safety Extra Low Voltage) Zabezpieczenie czujnika pomiarowego W przypadku pomiaru w otoczeniu agresywnym lub bardzo zanieczyszczonym firma E+E opracowała metodę zabezpieczenia czujnika pomiarowego. Każdy z elementów pomiarowych temperatury i wilgotności zostaje pokryty warstwą polimerową. Czujniki chronione tą metodą wykazały się zwiększoną odporności na warunki atmosferyczne INTROL Sp. z o.o., Katowice, ul. Ko ściusz ki 112, trol.pl tel. 02/ , fax 02/ 2077, temperatura@introl.pl edycja 1/200 G

3 WYMIARY (mm) SCHEMAT POŁĄCZEŃ INTROL Sp. z o.o., Katowice, ul. Ko ściusz ki 112, trol.pl tel. 02/ , fax 02/ 2077, temperatura@introl.pl G edycja 1/200

4 WILGOTNOŚĆ I PUNKT ROSY G KOD ZAMÓWIENIA PRZETWORNIK EE0EX-A EE0EX-D EE0EX-E FILTR DŁUGOŚĆ PRZEWODU DŁUGOŚĆ SONDY stal nierdzewna spiekana PTFE z siateczki metalowej 2m m 10m 200mm 400mm ZŁĄCZE CIŚNIENIOWE gwint 1/2 nasadka 1/2 do wspawania gwint 1/2 typ NPT PRZEWÓD DANYCH WYŚWIETLACZ POKRYCIE CZUJNIKA KALIBRACJA PRZETWORNIK KONFIGURACJA SPRZĘTOWA HA0 HA0 HA HA0 HA0 HA07 z złączem bez złącza P02 P02 P02 bez wyświetlacza z wyświetlaczem D01 D01 D01 brak tak HC01 HC01 HC01 standardowa kalibracja dla wysokiej wilgotności CA01 CA01 CA01 PRZETWORNIK KONFIGURACJA PROGRAMOWA PARAMETRY FIZYCZNE (A) wilgotność RH [%] (B) temperatura T [ C/ F] (C) temperatura punktu rosy Td [ C/ F] (D) temperatura zamrożenia Tf [ C/ F] (E) temperatura mokrego termometru Tw [ C/ F] (F) ciśnienie parowania wody e [mbar] (G) skład mieszanki r [g/kg] (H) wilgotność bezwzględna dv [g/m ] (J) entalpia H [kj/kg] TYP WYJŚCIA (2) 0 V () 0 10V () 4 20mA JEDNOSTKI SKALOWANIE WYJŚCIA T SKALOWANIE WYJŚCIA TD ( C LUB F) wyjście 1 odpowiednio A J wyjście 2 odpowiednio A J odpowiednio (2,,) metryczne SI nie metryczne US E01 E01 E01 (T02) (T0) (T04) 0 0 (T0) (T07) 0 0 (T08) (T09) (T10) (T12) (T14) (T1) (T1) (T21) 0 80 (T22) (T24) (T2) (T) (T2) (T8) (T90) (T91) (T92) (T9) 2 12 PRZEWÓD SYGNAŁOWY wyjście T odpowiednio wg (Txx) wyjście Td odpowiednio wg (Txx) w przypadku innego skalowania zobacz tabela karta tabela skalowania PRZEWÓD SYGNAŁOWY maksymalnie 100m/przetwornik xxxm xxxm xxxm PRZYKŁAD KODU ZAMÓWIENIA Przetwornik: EE0EX-E0HA0P02/BC-T0-Td14 model: dla aplikacji ciśnieniowych filtr: stal nierdzewna spiekana długość przewodu: m długość sondy: 400mm złącze ciśnieniowe: gwint 1/2 przewód danych: z wtyczką wyjście 1: T wyjście 2: Td rodzaj sygnału: 0-10V skalowanie wyjścia T: C skalowanie wyjścia Td: C Przewód danych: przewód danych 0m INTROL Sp. z o.o., Katowice, ul. Ko ściusz ki 112, trol.pl tel. 02/ , fax 02/ 2077, temperatura@introl.pl edycja 1/200 G7

5 INSTALACJA INTROL Sp. z o.o., Katowice, ul. Ko ściusz ki 112, trol.pl tel. 02/ , fax 02/ 2077, temperatura@introl.pl G8 edycja 1/200
