SYSTEMY ALUMINIOWE dobory

Wielkość: px
Rozpocząć pokaz od strony:

Download "SYSTEMY ALUMINIOWE dobory"

Transkrypt

1 SYSTEMY ALUMINIOWE

2 ALIPLAST ECONOLINE Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) Podkładka blachy zacz. zamka dodat Podkładka zamka dodatkowego S t r o n a 2

3 ALIPLAST ECONOLINE Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu Podkładka uniwersalna zamka głównego i zaczepu S t r o n a 3

4 ALIPLAST ECONOLINE Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L +P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) Podkładka uniwersalna zamka głównego i zaczepu S t r o n a 4

5 ALIPLAST IMPERIAL IP Opcja 1 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) S t r o n a 5

6 ALIPLAST IMPERIAL IP Opcja 2 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L +P/N1 (Niro) S t r o n a 6

7 ALIPLAST IMPERIAL IP Opcja 1 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) Lub Zaczep pod elektroza. P24x3x245mm L+P/N1(Niro) Regulacja zaczepu S t r o n a 7

8 ALIPLAST IMPERIAL IP Opcja 2 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 8

9 ALIPLAST IMPERIAL IP Opcja 3 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 9

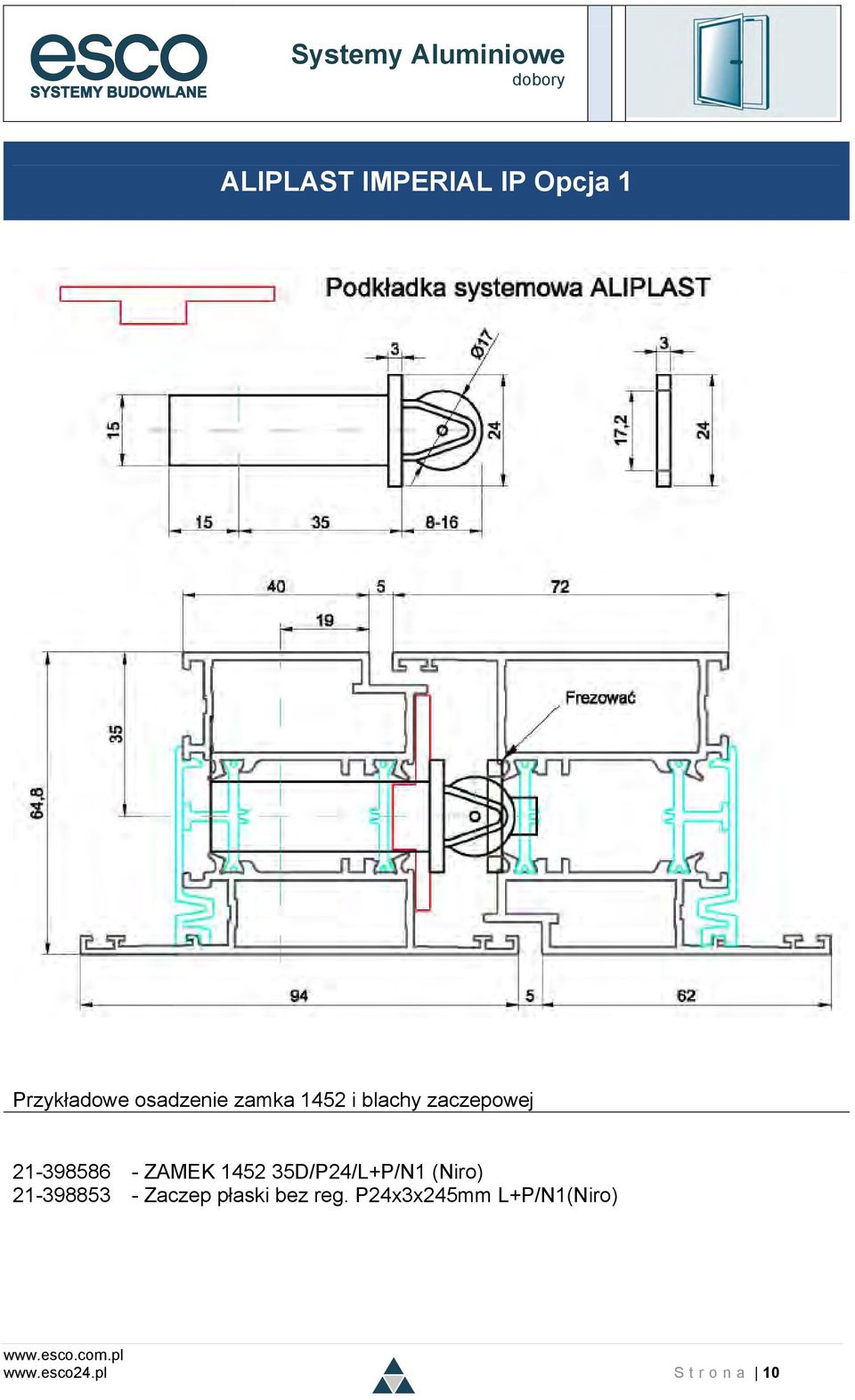

10 ALIPLAST IMPERIAL IP Opcja 1 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 10

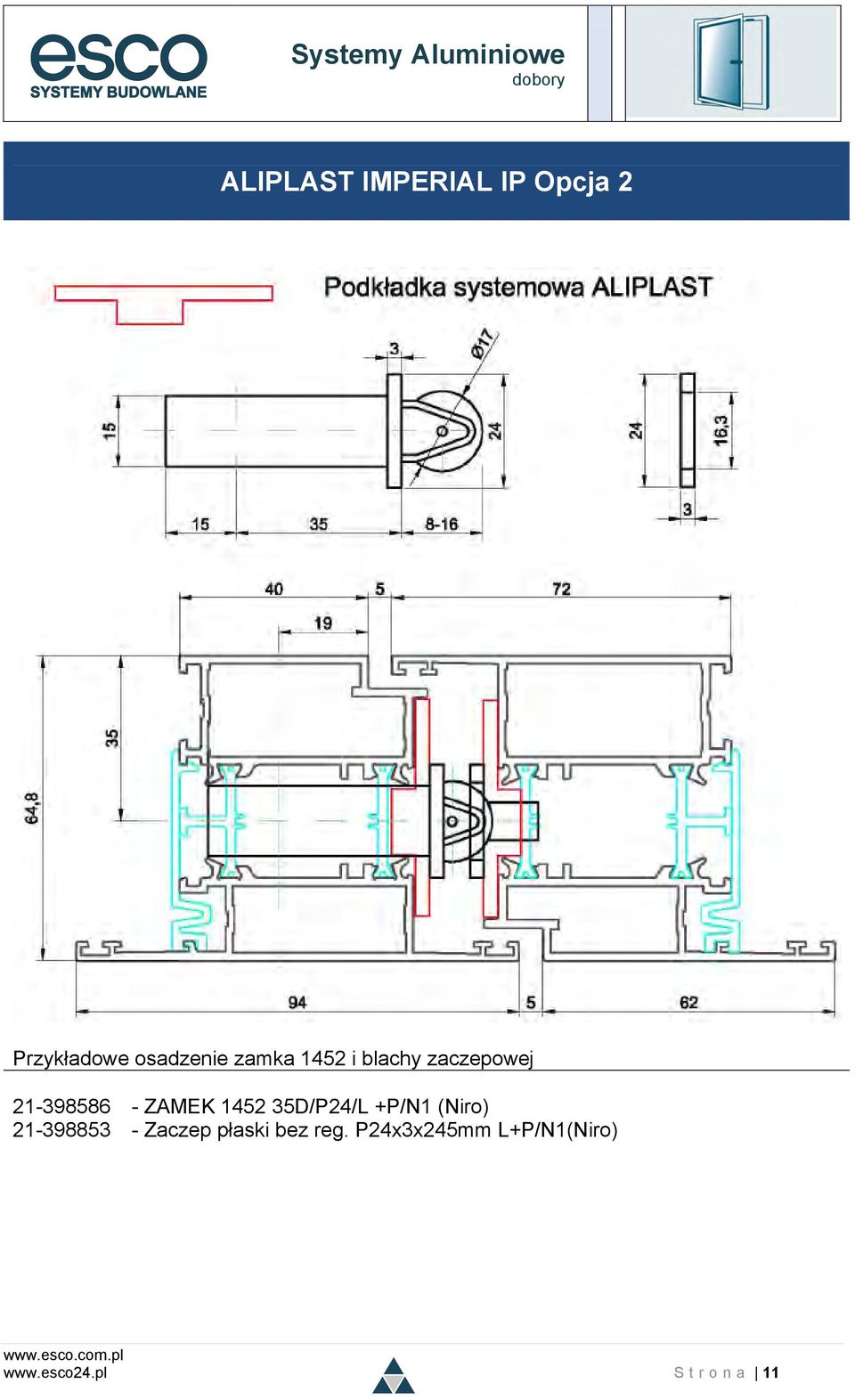

11 ALIPLAST IMPERIAL IP Opcja 2 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 11

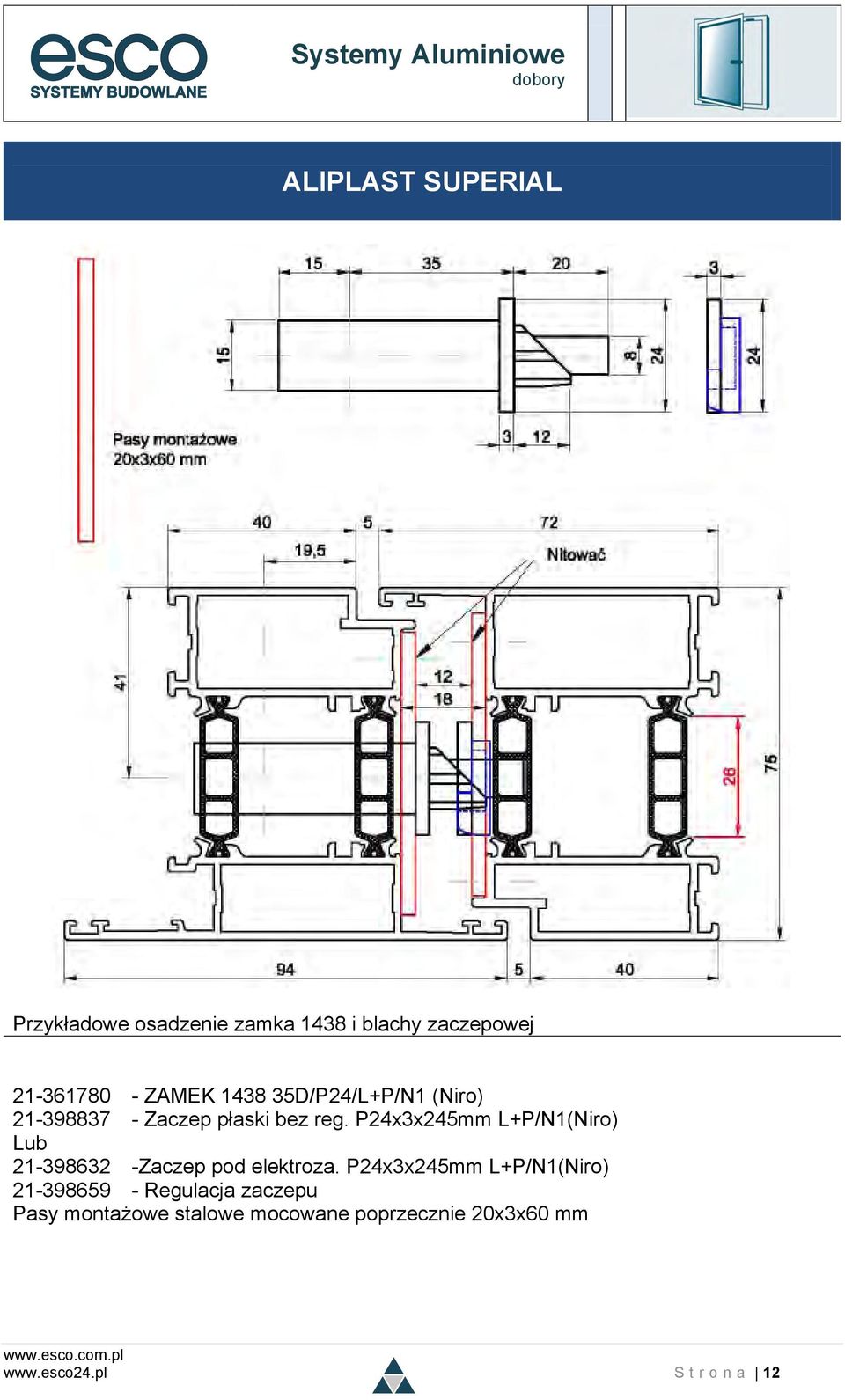

12 ALIPLAST SUPERIAL Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) Lub Zaczep pod elektroza. P24x3x245mm L+P/N1(Niro) Regulacja zaczepu Pasy montażowe stalowe mocowane poprzecznie 20x3x60 mm S t r o n a 12

13 ALIPLAST TRILINE Opcja 1 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) S t r o n a 13

14 ALIPLAST TRILINE Opcja 2 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) S t r o n a 14

15 ALIPLAST TRILINE Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 15

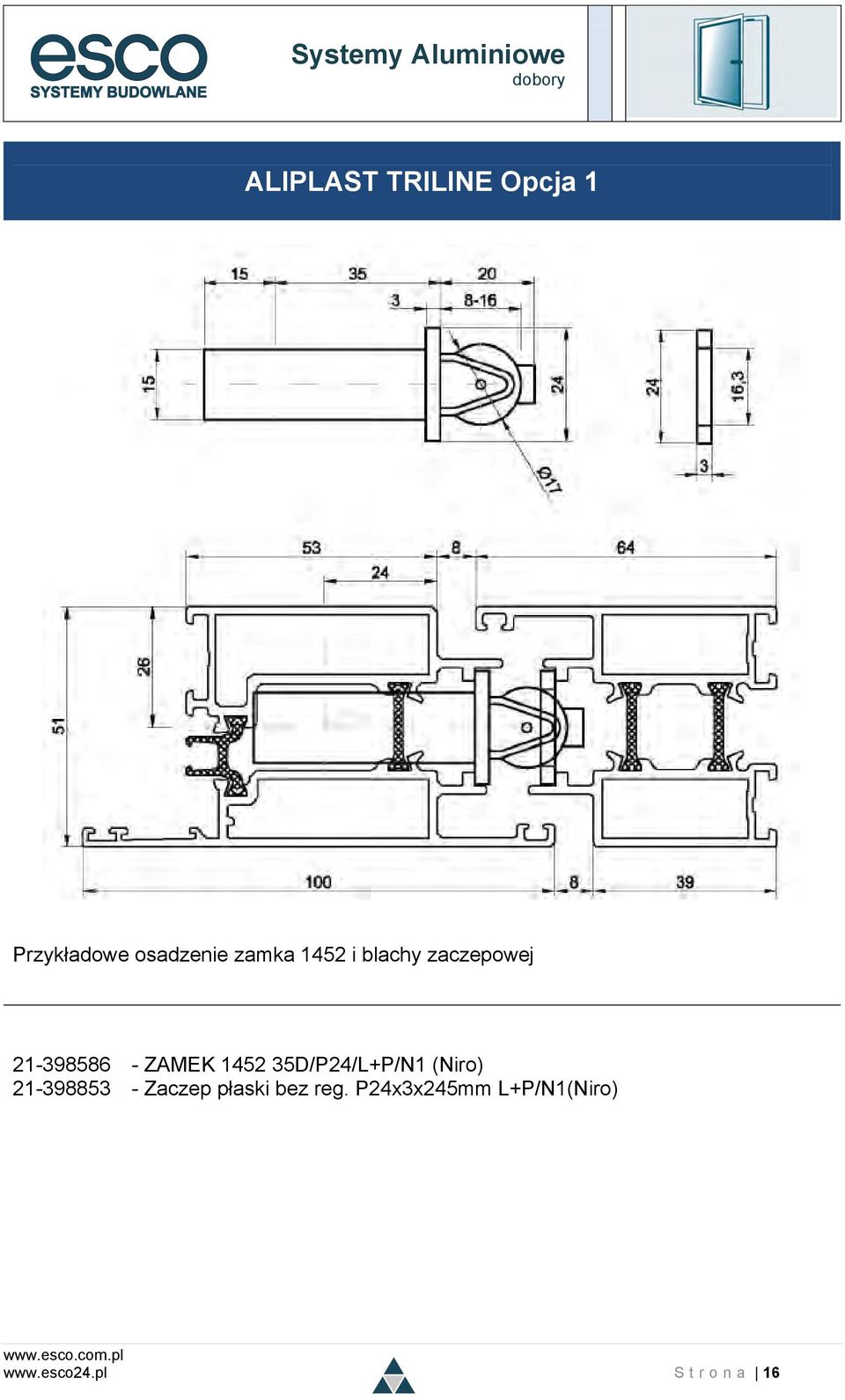

16 ALIPLAST TRILINE Opcja 1 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 16

17 ALIPLAST TRILINE Opcja 2 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L +P/N1 (Niro) S t r o n a 17

18 ALUMIL M Opcja 1 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 30D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 18

19 ALUMIL M Opcja 2 Przykładowe osadzenie zamka 038R i blachy zaczepowejj ZAMEK 038R 30D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L+P/N1(Niro) S t r o n a 19

20 ALUMIL M Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 20

21 ALUMIL M Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 21

22 ALUMIL M Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L+P/N1(Niro) S t r o n a 22

23 ALUMIL M Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji P24x3x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep P24x3mm UP N1(Niro) Regulacja zaczepu S t r o n a 23

24 ALUMIL M Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 24

25 ALUPROF MB 59S system wrębowy Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 25

26 ALUPROF MB 59S system wrębowy Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 26

27 ALUPROF MB 59S system wrębowy Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 27

28 ALUPROF MB 59S system wrębowy Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 28

29 ALUPROF MB 59S system wrębowy Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep U bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 29

30 ALUPROF MB 45 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) S t r o n a 30

31 ALUPROF MB 45 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L +P/N1 (Niro) S t r o n a 31

32 ALUPROF MB 45 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 32

33 ALUPROF MB 45 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 33

34 ALUPROF MB 45S system wrębowy Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 34

35 ALUPROF MB 45S system wrębowy Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 35

36 ALUPROF MB 45S system wrębowy Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 36

37 ALUPROF MB 59S system wrębowy Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep U bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 37

38 ALUPROF MB 59SE Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 30 D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) S t r o n a 38

39 ALUPROF MB 59SE Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 30D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L+P/N1(Niro) S t r o n a 39

40 ALUPROF MB 59SE Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 40

41 ALUPROF MB 59SE Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 41

42 ALUPROF MB 60 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 42

43 ALUPROF MB 60 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L+P/N1(Niro) S t r o n a 43

44 ALUPROF MB 60 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 44

45 ALUPROF MB 60 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 45

46 ALUPROF MB 60E Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 30D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L+P/N1(Niro) S t r o n a 46

47 ALUPROF MB 60E ZAMEK 038R 30 D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) Przykładowe osadzenie zamka 038R i blachy zaczepowej S t r o n a 47

48 ALUPROF MB 60E Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 48

49 ALUPROF MB 60E Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 49

50 ALUPROF MB 70 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 50

51 ALUPROF MB 70 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L+P/N1(Niro) S t r o n a 51

52 ALUPROF MB 70 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24x3mm L+P/N1(Niro) S t r o n a 52

53 ALUPROF MB 70 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 53

54 ALUPROF MB 70 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 54

55 ALUPROF MB 70 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 55

56 ALUPROF MB 70 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 56

57 ALUPROF MB 78EI Przykładowe osadzenie zamka 633N i blachy zaczepowej ZAMEK P.poż 633N 35D/P24/L +P/N1 (Niro) Zaczep bez reg. atest. P24x3x245mm L +P/N1(Niro) Montaż zamka np: na poprzecznych paskach stalowych S t r o n a 57

58 BLYWEERT APOLLO Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 58

59 BLYWEERT APOLLO Opcja 1 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 59

60 BLYWEERT APOLLO Opcja 2 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 60

61 BLYWEERT APOLLO Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 61

62 BLYWEERT APOLLO COLD sys. wręb. Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L + P/N 1 (Niro) S t r o n a 62

63 BLYWEERT APOLLO COLD sys. wręb. Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 63

64 BLYWEERT APOLLO COLD sys. wręb. Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L +P/N1 (Niro) Zaczep bez reg. U24x6x245mm L +P/N1 (Niro) S t r o n a 64

65 BLYWEERT HERCULES Opcja 1 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 30/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L + P/N 1 (Niro) S t r o n a 65

66 BLYWEERT HERCULES Opcja 2 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L + P/N 1 (Niro) S t r o n a 66

67 BLYWEERT HERCULES Opcja 1 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L +P/N(Niro) Zaczep bez regulacjiu24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 67

68 BLYWEERT HERCULES Opcja 2 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 68

69 BLYWEERT HERCULES Opcja 3 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 69

70 BL YWEERT HERCULES Opcja 1 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 70

71 BLYWEERT HERCULES Opcja 2 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. P24x3x245mm L +P/N1 (Niro) S t r o n a 71

72 GUTMANN S 50 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L + P/N 1 (Niro) S t r o n a 72

73 GUTMANN S 50 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 73

74 GUTMANN S 50 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L +P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro)ro) S t r o n a 74

75 GUTMANN S 70 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 75

76 GUTMANN S 70 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu Podkładka uniwersalna zamka głownego i zaczepu S t r o n a 76

77 GUTMANN S 70 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 77

78 HEROAL 020 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24 L+P/N1(Niro) S t r o n a 78

79 HEROAL 020 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 79

80 HEROAL 020 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 80

81 HEROAL 065 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 30D/P24mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji P24 L+P/N1(Niro) S t r o n a 81

82 HEROAL 065 Opcja 1 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu Podkładka uniwersalna zamka głownego i zaczepu S t r o n a 82

83 HEROAL 065 Opcja 2 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L +P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu S t r o n a 83

84 HEROAL 065 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep płaski bez reg. P24x3x245mm L+P/N1(Niro) S t r o n a 84

85 PONZIO NT 50 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) Podkładka blachy zacz. zamka dodat Podkładka zamka dodatkowego S t r o n a 85

86 PONZIO NT 50 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu Podkładka uniwersalna zamka głownego i zaczepu S t r o n a 86

87 PONZIO NT 50 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) Podkładka uniwersalna zamka głównego i zaczepu S t r o n a 87

88 PONZIO NT 50 system wrębowy Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/P24x3mm/L +P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L + P/N 1 (Niro) S t r o n a 88

89 PONZIO NT 50 system wrębowy Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L + P/N 1 (Niro) S t r o n a 89

90 PONZIO NT 50 system wrębowy Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 90

91 PONZIO NT 50 system wrębowy Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 91

92 PONZIO NT 50 system wrębowy Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L +P/N1 (Niro) S t r o n a 92

93 PONZIO NT 52 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) Podkładka blachy zacz. zamka dodat Podkładka zamka dodatkowego S t r o n a 93

94 PONZIO NT 52 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L +P/N1 (Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu Podkładka uniwersalna zamka głownego i zaczepu S t r o n a 94

95 PONZIO NT 52 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L +P/N1 (Niro) Podkładka uniwersalna zamka głównego i zaczepu S t r o n a 95

96 PONZIO NT 60PT Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) Podkładka blachy zacz. zamka dodat Podkładka zamka dodatkowego S t r o n a 96

97 PONZIO NT 60PT Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N1(Niro) Regulacja zaczepu Podkładka uniwersalna zamka głownego i zaczepu S t r o n a 97

98 PONZIO NT 60PT Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) Podkładka uniwersalna zamka głównego i zaczepu S t r o n a 98

99 PONZIO NT 60PT system wrębowy Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 99

100 PONZIO NT 60PT system wrębowy Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 100

101 PONZIO NT 60PT system wrębowy opcja 1 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 101

102 PONZIO NT 60PT system wrębowy opcja 2 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/P24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 102

103 PONZIO NT 68 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) Podkładka blachy zacz. zamka dodat Podkładka zamka dodatkowego S t r o n a 103

104 PONZIO NT 68 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L +P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu Podkładka uniwersalna zamka głownego i zaczepu S t r o n a 104

105 PONZIO NT 68 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) Podkładka uniwersalna zamka głównego i zaczepu S t r o n a 105

106 PONZIO NT 78 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L +P/N1 (Niro) Podkładka blachy zacz. zamka dodat Podkładka zamka dodatkowego S t r o n a 106

107 PONZIO NT 78 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu Podkładka uniwersalna zamka głownego i zaczepu S t r o n a 107

108 PONZIO NT 78 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) Podkładka uniwersalna zamka głównego i zaczepu S t r o n a 108

109 PONZIO NT 78 El Przykładowe osadzenie zamka 633N i blachy zaczepowej ZAMEK P.poż 633N 35D/P24/L+P/N1 (Niro) Zaczep bez reg. atest. P24x3x245mm L+P/N1(Niro) Montaż zamka np: na poprzecznych paskach stalowych S t r o n a 109

110 REYNAERS CS 68 Przykładowe osadzenie zamka 038R i blachy zaczepowej ZAMEK 038R 35D/U24x6mm/L+P/N1 (Niro) Zaczep zamka dod. bez regulacji U24x6mm L+P/N1(Niro) S t r o n a 110

111 REYNAERS CS 68 Przykładowe osadzenie zamka 1438 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez regulacji U24x6x245mm L+P/N1(Niro) Lub Zaczep pod elektrozaczep U24x6x245mm UN1(Niro) Zaczep pod elektrozaczep U24x6x245mm P/N 1 (Niro) Regulacja zaczepu S t r o n a 111

112 REYNAERS CS 68 Przykładowe osadzenie zamka 1452 i blachy zaczepowej ZAMEK D/U24/L+P/N1 (Niro) Zaczep bez reg. U24x6x245mm L+P/N1(Niro) S t r o n a 112
