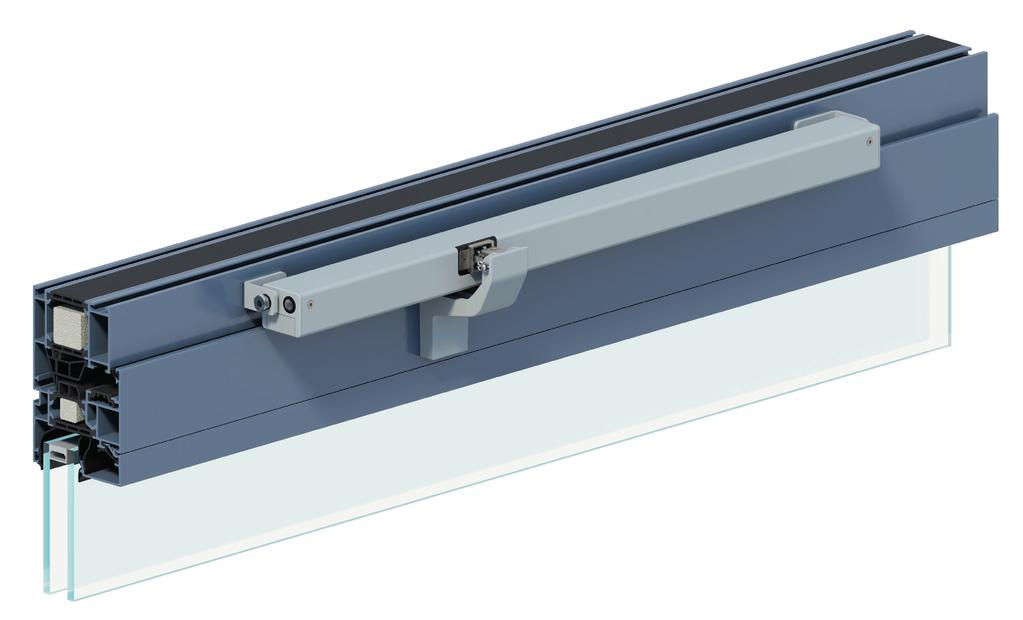

1 Seria CDC Napędy łańcuchowe Napęd CDC ACB 24 V DC Cechy Nadaje się doskonale do montażu zintegrowanego z profilem i do montażu przylegającego Niewielki szum pracy dzięki innowacyjnemu, akustycznego rozdzieleniu komponentów napędowych Uniwersalne zestawy konsol do montażu dla wszystkich typowych systemów profili Elastyczne długości wbudowania dla indywidualnego wysuwu Dostawa we wszystkich kolorach RAL Możliwość zastosowania w prawie wszystkich napędach otwierających okna dzięki napędowi lewemu i prawemu. Zintegrowany interfejs BUS ACB (Advanced Communication Bus) z protokołem ModBus Bezpośrednia integracja napędu przez otwartą komunikację BUS przez ACB (Advanced Communication Bus) np. w systemie zarządzania budynkiem (GLT) Możliwe opcje napędu ACB C BSY+ Objaśnienie symboli znajduje się na ostatniej stronie.

2 Wykres siły zgniatającej Maks. siła zgniatająca / N Wysuw / mm Łańcuch standardowy Łańcuch standardowy "Opcja 400 N" Dane techniczne Wymiary Wszystkie dane w mm Zasilanie 24 V DC / ±15 % / 0,6 A Siła nacisku 250 N Siła ciągnięcia 250 N Znamionowa siła ryglowania Żywotność 1500 N > podwójnych wysuwów ,8 Prędkość otwierania 6,7 mm/s Prędkość otwierania - oddymianie 9,4 mm/s 405 Prędkość zamykania 5 mm/s Rodzaj ochrony IP ,2 Poziom ciśnienia akustycznego emisji LpA = 35 db(a) Zakres temperatury -5 C C Obudowa Aluminium 29,7 35 Powierzchnia Malowana proszkowo Kolor Srebrny aluminiowy (~ RAL 9006) Przyłącze Kabel silikonowy o długości 2,5 m S x W x G 405 x 30 x 35 mm Waga 1,10 kg Wykonanie Typ Nr art. Wysuw Uwaga CDC ACB M1-R mm Wykonanie prawe CDC ACB M1-L mm Wykonanie lewe CDC ACB M2-R mm Wykonanie prawe CDC ACB S1-L mm Wykonanie lewe CDC-1-ACB Możliwość zmiany wyposażenia Konsole nie wchodzą w zakres dostawy i należy je zamawiać oddzielnie. Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

3 Seria CDC Napędy łańcuchowe Napęd CDC ACB 24 V DC Cechy Nadaje się doskonale do montażu zintegrowanego z profilem i do montażu przylegającego Niewielki szum pracy dzięki innowacyjnemu, akustycznego rozdzieleniu komponentów napędowych Uniwersalne zestawy konsol do montażu dla wszystkich typowych systemów profili Elastyczne długości wbudowania dla indywidualnego wysuwu Dostawa we wszystkich kolorach RAL Możliwość zastosowania w prawie wszystkich napędach otwierających okna dzięki napędowi lewemu i prawemu. Zintegrowany interfejs BUS ACB (Advanced Communication Bus) z protokołem ModBus Bezpośrednia integracja napędu przez otwartą komunikację BUS przez ACB (Advanced Communication Bus) np. w systemie zarządzania budynkiem (GLT) Możliwe opcje napędu ACB C BSY+ Objaśnienie symboli znajduje się na ostatniej stronie.

4 Wykres siły zgniatającej Maks. siła zgniatająca / N Wysuw / mm Łańcuch standardowy Łańcuch standardowy "Opcja 400 N" Dane techniczne Wymiary Wszystkie dane w mm Zasilanie 24 V DC / ±15 % / 0,8 A Siła nacisku 250 N Siła ciągnięcia 250 N Znamionowa siła ryglowania Żywotność 1500 N > podwójnych wysuwów ,8 Prędkość otwierania 6,7 mm/s Prędkość otwierania - oddymianie 13,6 mm/s 485 Prędkość zamykania 6,7 mm/s Rodzaj ochrony IP ,2 Poziom ciśnienia akustycznego emisji LpA = 35 db(a) Zakres temperatury -5 C C Obudowa Aluminium 29,7 35 Powierzchnia Malowana proszkowo Kolor Srebrny aluminiowy (~ RAL 9006) Przyłącze Kabel silikonowy o długości 2,5 m S x W x G 485 x 30 x 35 mm Waga 1,20 kg Wykonanie Typ Nr art. Wysuw Uwaga CDC ACB M1-R mm Wykonanie prawe CDC ACB M1-L mm Wykonanie lewe CDC ACB M2-R mm Wykonanie prawe CDC ACB S1-L mm Wykonanie lewe CDC-1-ACB Możliwość zmiany wyposażenia Konsole nie wchodzą w zakres dostawy i należy je zamawiać oddzielnie. Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

5 Seria CDC Napędy łańcuchowe Napęd CDC ACB 24 V DC Cechy Nadaje się doskonale do montażu zintegrowanego z profilem i do montażu przylegającego Niewielki szum pracy dzięki innowacyjnemu, akustycznego rozdzieleniu komponentów napędowych Uniwersalne zestawy konsol do montażu dla wszystkich typowych systemów profili Elastyczne długości wbudowania dla indywidualnego wysuwu Dostawa we wszystkich kolorach RAL Możliwość zastosowania w prawie wszystkich napędach otwierających okna dzięki napędowi lewemu i prawemu. Zintegrowany interfejs BUS ACB (Advanced Communication Bus) z protokołem ModBus Bezpośrednia integracja napędu przez otwartą komunikację BUS przez ACB (Advanced Communication Bus) np. w systemie zarządzania budynkiem (GLT) Możliwe opcje napędu ACB C BSY+ Objaśnienie symboli znajduje się na ostatniej stronie.

6 Wykres siły zgniatającej Maks. siła zgniatająca / N Wysuw / mm Łańcuch standardowy Łańcuch standardowy "Opcja 400 N" Dane techniczne Wymiary Wszystkie dane w mm Zasilanie 24 V DC / ±15 % / 0,8 A Siła nacisku 250 N Siła ciągnięcia Znamionowa siła ryglowania Żywotność 250 N 1500 N > podwójnych wysuwów ,8 Prędkość otwierania 6,7 mm/s Prędkość otwierania - oddymianie 13,6 mm/s 530 Prędkość zamykania 6,7 mm/s Rodzaj ochrony IP ,2 Poziom ciśnienia akustycznego emisji LpA = 35 db(a) Zakres temperatury -5 C C Obudowa Aluminium 29,7 35 Powierzchnia Malowana proszkowo Kolor Srebrny aluminiowy (~ RAL 9006) Przyłącze Kabel silikonowy o długości 2,5 m S x W x G 530 x 30 x 35 mm Waga 1,31 kg Wykonanie Typ Nr art. Wysuw Uwaga CDC ACB M1-R mm Wykonanie prawe CDC ACB M1-L mm Wykonanie lewe CDC ACB M2-R mm Wykonanie prawe CDC ACB S1-L mm Wykonanie lewe CDC-1-ACB Możliwość zmiany wyposażenia Konsole nie wchodzą w zakres dostawy i należy je zamawiać oddzielnie. Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

7 Seria CDC Napędy łańcuchowe Napęd CDC ACB 24 V DC Cechy Nadaje się doskonale do montażu zintegrowanego z profilem i do montażu przylegającego Niewielki szum pracy dzięki innowacyjnemu, akustycznego rozdzieleniu komponentów napędowych Uniwersalne zestawy konsol do montażu dla wszystkich typowych systemów profili Elastyczne długości wbudowania dla indywidualnego wysuwu Dostawa we wszystkich kolorach RAL Możliwość zastosowania w prawie wszystkich napędach otwierających okna dzięki napędowi lewemu i prawemu. Zintegrowany interfejs BUS ACB (Advanced Communication Bus) z protokołem ModBus Bezpośrednia integracja napędu przez otwartą komunikację BUS przez ACB (Advanced Communication Bus) np. w systemie zarządzania budynkiem (GLT) Możliwe opcje napędu ACB C BSY+ Objaśnienie symboli znajduje się na ostatniej stronie.

8 Wykres siły zgniatającej Maks. siła zgniatająca / N Wysuw / mm Łańcuch standardowy Łańcuch standardowy "Opcja 400 N" Dane techniczne Wymiary Wszystkie dane w mm Zasilanie 24 V DC / ±15 % / 1 A Siła nacisku 250 N Siła ciągnięcia Znamionowa siła ryglowania Żywotność 250 N 1500 N > podwójnych wysuwów ,8 Prędkość otwierania 6,7 mm/s Prędkość otwierania - oddymianie 15 mm/s 635 Prędkość zamykania 6,7 mm/s Rodzaj ochrony IP ,2 Poziom ciśnienia akustycznego emisji LpA = 35 db(a) Zakres temperatury -5 C C Obudowa Aluminium 29,7 35 Powierzchnia Malowana proszkowo Kolor Srebrny aluminiowy (~ RAL 9006) Przyłącze Kabel silikonowy o długości 2,5 m S x W x G 635 x 30 x 35 mm Waga 1,42 kg Wykonanie Typ Nr art. Wysuw Uwaga CDC ACB M1-R mm Wykonanie prawe CDC ACB M1-L mm Wykonanie lewe CDC ACB M2-R mm Wykonanie prawe CDC ACB S1-L mm Wykonanie lewe CDC-1-ACB Możliwość zmiany wyposażenia Konsole nie wchodzą w zakres dostawy i należy je zamawiać oddzielnie. Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

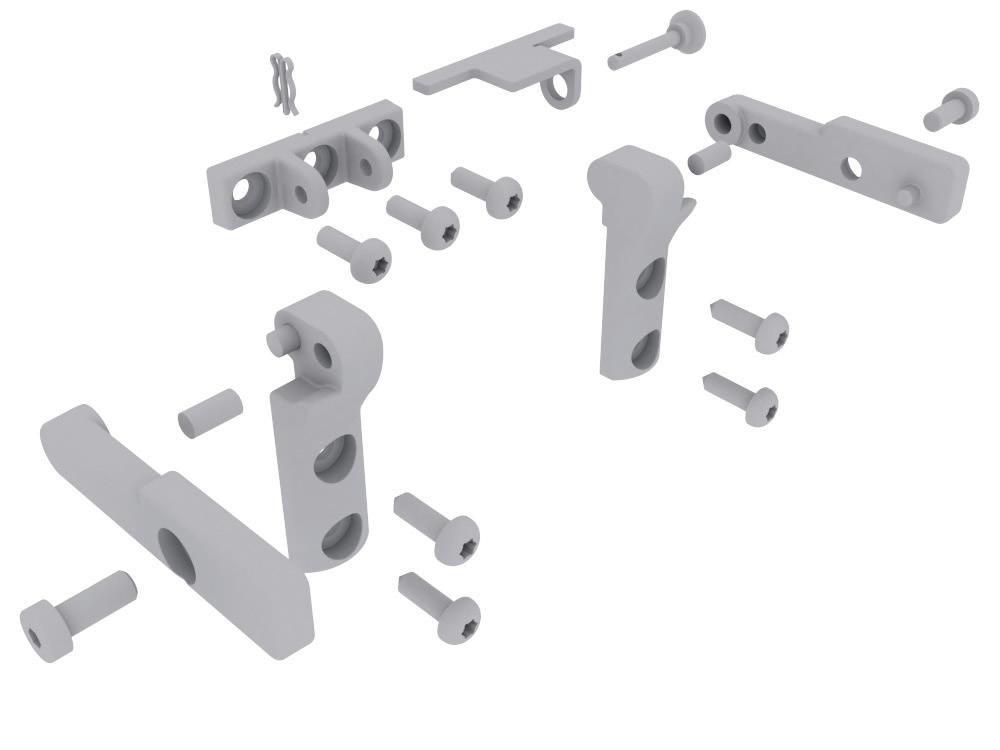

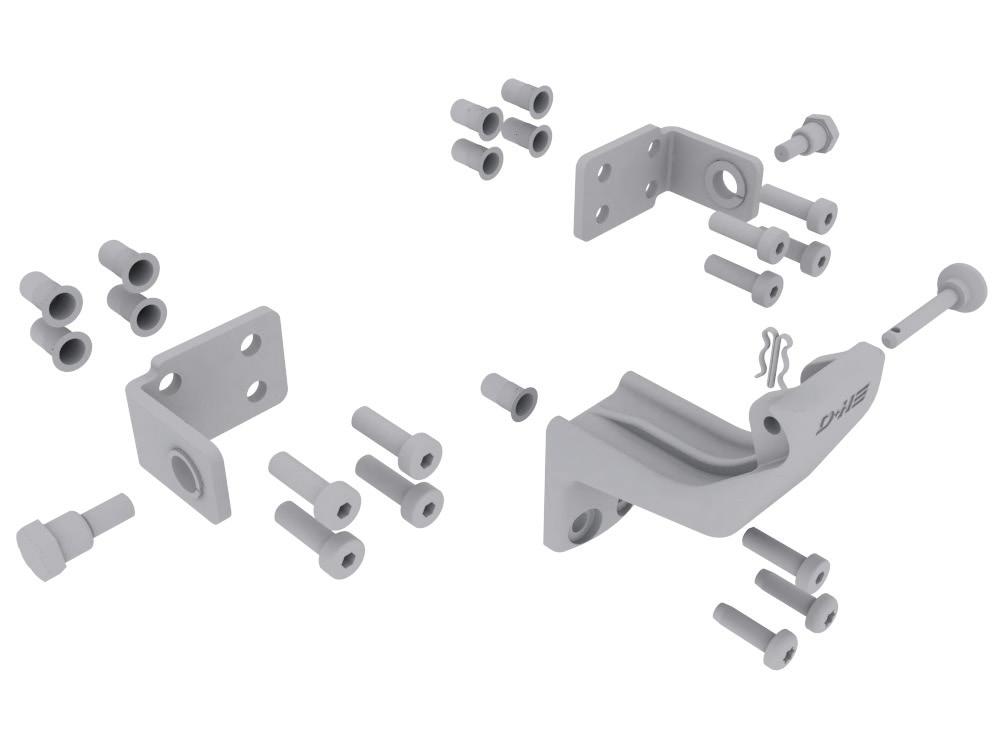

9 Seria CDC Zestawy konsol do CDC CDC-BS088-VFO CDC-BS077-VSI CDC-BS089-VFI Cechy Optymalne dopasowanie zestawu konsol do danego systemu profili System (siłownik +konsola) sprawdzony pod kątem zgodności z normą EN Wszystkie niezbędne elementy mocujące są zawarte w zakresie dostawy Opcjonalnie możliwość dostawy w kolorach specjalnych Dostępność instrukcji montażu do okien i fasad różnych producentów

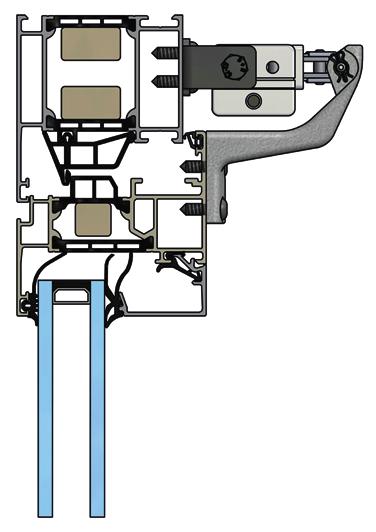

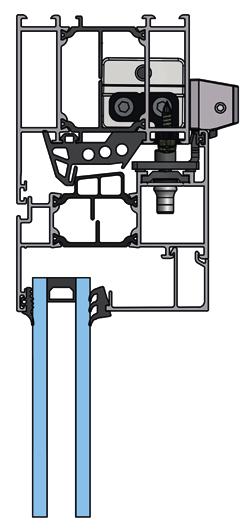

10 Okno uchylne i rozwierne, otwierane do wewnątrz, zintegrowane, CDC wysuw 350 mm MR MA FA Producent profili Seria profili Nr art. Zestaw konsoli MR MA FA Profile okna drewnianego 25.AAA.KS CDC-BS001-IFI 35 mm mm Profile okna drewnianego 25.ABF.KS CDC-BS010-IFI Profile okna drewnianego 25.AHM.KS CDC-BS094-IFI (WH) 22 mm mm Alcoa-Kawneer AA AER.KS CDC-BS051-IFI 48 mm 38 8 mm Alcoa-Kawneer AA610HW 25.AER.KS CDC-BS051-IFI 48 mm 38 8 mm Alcoa-Kawneer AA AER.KS CDC-BS051-IFI 48 mm 38 8 mm Alcoa-Kawneer AA720HI 25.AER.KS CDC-BS051-IFI 48 mm 38 8 mm Alcoa-Kawneer AA720HWI 25.AER.KS CDC-BS051-IFI 48 mm 38 8 mm Aluprof MB-59S 25.AEV.KS CDC-BS055-IFI 49 mm 38 9 mm Aluprof MB AGJ.KS CDC-BS072-IFI 50 mm 38 9 mm Aluprof MB AGL.KS CDC-BS074-IFI 50 mm 38 9 mm Gutmann S70 25.AET.KS CDC-BS053-IFI 46 mm mm Gutmann S70+ HW 25.AET.KS CDC-BS053-IFI 46 mm mm Heroal ADL.KS CDC-BS033-IFI 50 mm mm Heroal 065i 25.ADL.KS CDC-BS033-IFI 50 mm mm Heroal 065,1 25.ADL.KS CDC-BS033-IFI 50 mm mm Heroal 065i.1 25.ADL.KS CDC-BS033-IFI 50 mm mm Heroal 110E 25.ADL.KS CDC-BS033-IFI 50 mm mm Heroal 110ES 25.AFW.KS CDC-BS067-IFI 42 mm mm Heroal W AFW.KS CDC-BS067-IFI 42 mm 12 mm Hueck 1,0 25.AEL.KS CDC-BS047-IFI 41 mm mm Hueck 72E 25.AEN.KS CDC-BS049-IFI 42 mm mm Hueck Lambda AEL.KS CDC-BS047-IFI 41 mm mm Raico FRAME+ 25.AFM.KS CDC-BS062-IFI 48 mm mm Reynaers CS ADA.KS CDC-BS027-IFI 47 mm 38 9 mm Reynaers CS ACY.KS CDC-BS025-IFI 47 mm 38 9 mm Reynaers CS ACY.KS CDC-BS025-IFI 47 mm 38 9 mm Reynaers CS 86-HI 25.ADE.KS CDC-BS031-IFI 47 mm 38 9 mm Reynaers Eco 25.ADC.KS CDC-BS029-IFI 47 mm 38 9 mm Sapa SFB AFE.KS CDC-BS059-IFI 39 mm mm Schüco AWS xx 25.ADN.KS CDC-BS034-IFI 49 mm mm Schüco Corona SI 25.AHL.KS CDC-BS092-IFI (WH) 22 mm mm Schüco Royal S xx.hi 25.ADN.KS CDC-BS034-IFI 49 mm mm Sykon AEZ.KS CDC-BS057-IFI 49 mm mm Sykon AEZ.KS CDC-BS057-IFI 49 mm mm Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

11 Seria CDC Okno uchylne i rozwierne, otwierane do wewnątrz, zintegrowane, CDC wysuw 350 mm MR MA FA Producent profili Seria profili Nr art. Zestaw konsoli MR MA FA Wicona WICLINE AGY.KS CDC-BS078-IFI 45 mm mm Wicona WICLINE AHD.KS CDC-BS082-IFIS 45 mm mm Wicona WICLINE 75 EVO 25.AGY.KS CDC-BS078-IFI 45 mm mm Wicona WICLINE 75 EVO 25.AHD.KS CDC-BS082-IFIS 45 mm mm Wicona WICLINE AEG.KS CDC-BS043-IFI 47 mm mm Wicona WICLINE AEG.KS CDC-BS043-IFI 47 mm mm Wicona WICLINE 60E 25.AEJ.KS CDC-BS045-IFI 47 mm mm Wicona WICLINE 70E 25.AEJ.KS CDC-BS045-IFI 47 mm mm Okno uchylne i rozwierne, otwierane do wewnątrz, zintegrowane, CDC wysuw 600 mm MR MA FA Producent profili Seria profili Nr art. Zestaw konsoli MR MA FA Profile okna drewnianego 25.AAA.KS CDC-BS001-IFI 35 mm mm Profile okna drewnianego 25.ABF.KS CDC-BS010-IFI Profile okna drewnianego 25.AHM.KS CDC-BS094-IFI (WH) 22 mm mm Alcoa-Kawneer AA AES.KS CDC-BS052-IFI 48 mm 38 8 mm Alcoa-Kawneer AA610HW 25.AES.KS CDC-BS052-IFI 48 mm 38 8 mm Alcoa-Kawneer AA AES.KS CDC-BS052-IFI 48 mm 38 8 mm Alcoa-Kawneer AA720HI 25.AES.KS CDC-BS052-IFI 48 mm 38 8 mm Alcoa-Kawneer AA720HWI 25.AES.KS CDC-BS052-IFI 48 mm 38 8 mm Aluprof MB-59S 25.AEW.KS CDC-BS056-IFI 49 mm 38 9 mm Aluprof MB AGK.KS CDC-BS073-IFI 50 mm 38 9 mm Aluprof MB AGM.KS CDC-BS075-IFI 50 mm 38 9 mm Gutmann S70 25.AEU.KS CDC-BS054-IFI 46 mm mm Gutmann S70+ HW 25.AEU.KS CDC-BS054-IFI 46 mm mm

12 Okno uchylne i rozwierne, otwierane do wewnątrz, zintegrowane, CDC wysuw 600 mm MR MA FA Producent profili Seria profili Nr art. Zestaw konsoli MR MA FA Heroal ADX.KS CDC-BS039-IFI 50 mm mm Heroal 065i 25.ADX.KS CDC-BS039-IFI 50 mm mm Heroal 065,1 25.ADX.KS CDC-BS039-IFI 50 mm mm Heroal 065i.1 25.ADX.KS CDC-BS039-IFI 50 mm mm Heroal 110E 25.ADX.KS CDC-BS039-IFI 50 mm mm Heroal 110ES 25.AFX.KS CDC-BS068-IFI 42 mm mm Heroal W AFX.KS CDC-BS068-IFI 42 mm 12 mm Hueck 1,0 25.AEM.KS CDC-BS048-IFI 42 mm mm Hueck 72E 25.AEP.KS CDC-BS050-IFI 42 mm mm Hueck Lambda AEM.KS CDC-BS048-IFI 41 mm mm Raico FRAME+ 25.AFN.KS CDC-BS063-IFI 48 mm mm Reynaers CS ADB.KS CDC-BS028-IFI 47 mm 38 9 mm Reynaers CS ACZ.KS CDC-BS026-IFI 47 mm 38 9 mm Reynaers CS ACZ.KS CDC-BS026-IFI 47 mm 38 9 mm Reynaers CS 86-HI 25.ADF.KS CDC-BS032-IFI 47 mm 38 9 mm Reynaers Eco 25.ADD.KS CDC-BS030-IFI 47 mm 38 9 mm Sapa SFB AFF.KS CDC-BS060-IFI 39 mm mm Schüco AWS xx 25.ADP.KS CDC-BS035-IFI 49 mm mm Schüco Corona SI 25.AHV.KS CDC-BS093-IFI (WH) 22 mm mm Schüco Royal S xx.hi 25.ADP.KS CDC-BS035-IFI 49 mm mm Sykon AFA.KS CDC-BS058-IFI 49 mm mm Sykon AFA.KS CDC-BS058-IFI 49 mm mm Wicona WICLINE AGZ.KS CDC-BS079-IFI 45 mm mm Wicona WICLINE AHE.KS CDC-BS083-IFIS 45 mm mm Wicona WICLINE 75 EVO 25.AGZ.KS CDC-BS079-IFI 45 mm mm Wicona WICLINE 75 EVO 25.AHE.KS CDC-BS083-IFIS 45 mm mm Wicona WICLINE AEH.KS CDC-BS044-IFI 47 mm mm Wicona WICLINE AEH.KS CDC-BS044-IFI 47 mm mm Wicona WICLINE 60E 25.AEK.KS CDC-BS046-IFI 47 mm mm Wicona WICLINE 70E 25.AEK.KS CDC-BS046-IFI 37 mm mm Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

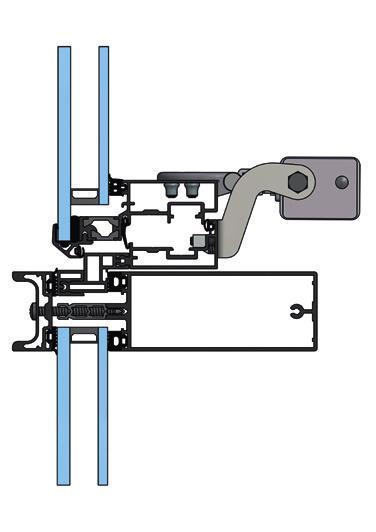

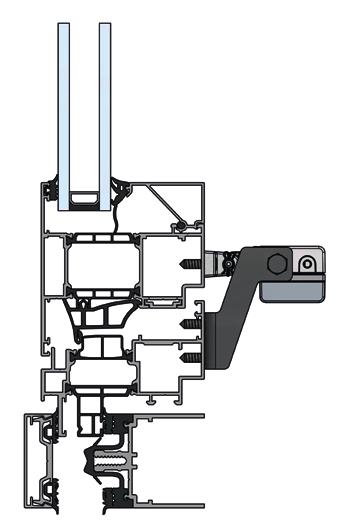

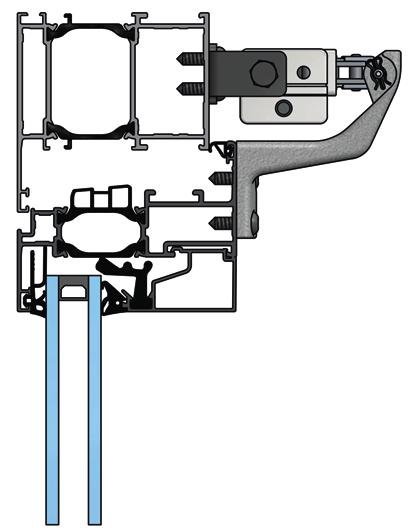

13 Seria CDC Okno uchylne i rozwierne, otwierane do wewnątrz MF MR FA Producent profili Seria profili Nr art. Zestaw konsoli MF MR FA Raico FRAME AHG.KS CDC-BS089-VFI 39 mm 40 mm 0-15 mm Raico FRAME+ 75 WI 25.AHJ.KS CDC-BS091-VSI 41 mm 25 mm 0-15 mm Raico FRAME+ 90 WI 25.AHG.KS CDC-BS089-VFI 39 mm 40 mm 0-15 mm Okno uchylne i rozwierne, otwierane na zewnątrz MF MR FA Producent profili Seria profili Nr art. Zestaw konsoli MF MR FA Raico FRAME+ 75 WA 25.AHH.KS CDC-BS090-VFO 21 mm 45 mm 0-15 mm

14 Okna odchylne, równoległe, wysuwane na zewnątrz, otwierane na zewnątrz Producent profili Seria profili Nr art. Zestaw konsoli Aluprof MB-SR50 25.AGE.KS CDC-BS071-VFO Colt Kameleon E 25.AFG.KS CDC-BS061-VFO Gutmann S70 SK 25.ACE.KS CDC-BS021-VFO Raico FRAME+ 75 WA 25.AHH.KS CDC-BS090-VFO Raico WING 50 SK-R 25.ACE.KS CDC-BS021-VFO Raico WING 50 SK-R 25.AFL.KS CDC-BS065-VFO Reynaers CW ADW.KS CDC-BS038-VFO Sapa PAF 25.AHB.KS CDC-BS080-VFO Sapa SFB AFZ.KS CDC-BS069-VFO Sapa SFB dodatkowy profil 25.AGC.KS CDC-BS070-VFO Sapa SKF 25.AHB.KS CDC-BS080-VFO Schüco AWS ABE.KS CDC-BS009-VFO Skandinaviska SG AGA.KS CDC-BS064-VFO Okno dachowe, CDC wysuw 350 mm Producent profili Seria profili Nr art. Zestaw konsoli VELUX GGL 25.ACG.KS CDC-BS022 VELUX GGU 25.ACG.KS CDC-BS022 Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

15 Seria CDC Okno dachowe, CDC wysuw 600 mm Producent profili Seria profili Nr art. Zestaw konsoli VELUX GGL 25.ACH.KS CDC-BS023 VELUX GGU 25.ACH.KS CDC-BS023 Uniwersalne zestawy konsol, otwierane do wewnątrz MF MR FA Zastosowanie Nr art. Zestaw konsoli MF MR FA Montaż na ościeżnicy, otwierane do wewnątrz 25.AFJ.KS CDC-BS066-VFI 39 mm 40 mm 8-11 mm Montaż skrzydła, otwierane do wewnątrz 25.AFH.KS CDC-BS077-VSI 41 mm 25 mm 8-11 mm Uniwersalne zestawy konsol, otwierane na zewnątrz MF MR FA Zastosowanie Nr art. Zestaw konsoli MF MR FA Montaż na ościeżnicy, otwierane na zewnątrz 25.AGN.KS CDC-BS076-VFO 21 mm 30 mm 8-11 mm Montaż na ościeżnicy, otwierane na zewnątrz 25.AFK.KS CDC-BS088-VFO 21 mm 45 mm 8-11 mm

16 Szablony otworów Typ Nr art. Zestaw konsoli Kolor DTP CDC-BS066-VFI Czerwony DTP CDC-BS077-VSI Szary DTP CDC-BS088-VFO Biały Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek Wersja 01/2016

17 HS - High-Speed Funkcja wysokiej prędkości pozwala osiągnąć zdefiniowaną pozycję końcową w ciągu 60 s. Podczas codziennej pracy wentylacji napęd pracuje cicho i szybko. Programowanie funkcji Możliwość indywidualnego ustawienia parametrów napędu (np. wysuwu) za pomocą oprogramowania i przynależnych narzędzi serwisowych, które są wyposażone w elektronikę PLP, BSY lub BSY+. Komunikat BRV Komunikat zwrotny napędu za pośrednictwem przewodu sterowniczego po całkowitym wysunięciu lub wsunięciu napędu. W połączeniu z modułami AT 41 i ERM 44 komunikat ten jest przekazywany do centrali sterowniczej budynku, samych modułów albo też do napędu ryglującego. Komunikat BRV nie jest bezpotencjałowy. ACB C BSY+ ACB (Advanced Communication Bus) Umożliwia bezpośrednią komunikację poprzez magistralę między sterowaniem a napędem, np. do wysterowania w odpowiedniej pozycji lub do komunikatów zwrotnych napędu. Komunikacja opiera się na otwartym protokole Modbus i pozwala na współpracę z centralą obsługującą ACB lub bezpośrednie włączenie do nadrzędnych systemów sterowania, np. podzespołów techniki sterowania budynkiem. BSY+ (synchronizacja napędów) Oprócz funkcji synchronizacji BSY, BSY+ umożliwia komunikację między różnymi komponentami okna, np. między napędami łańcuchowymi w trakcie działania albo między napędami do okien a napędami ryglującymi (np. FRA 11 BSY+ lub VLD-BSY+). % Komunikat SGI (komunikat pozycji) W połączeniu z panelem wsuwanym serwo SE 622 firmy D+H można bardzo dokładnie sterować napędami. SKS (ochrona przed przytrzaśnięciem) Opcja napędu, która umożliwia bezpośrednie podłączenie listwy chroniącej przed przytrzaśnięciem lub czujnika ruchu przy napędzie. Sygnał akustyczny (zgodnie z klasą ochrony) AS2 zgodnie z klasą ochrony 2 wg oceny ryzyka ZVEI (niemiecki Centralny Związek Przemysłu Elektrotechnicznego i Elektronicznego) przez akustyczny sygnał ostrzegawczy w przypadku biegu w kierunku ZAMYKANIE. AS3 zgodnie z klasą ochrony 3 wg oceny ryzyka ZVEI dodatkowo do AS2 zatrzymuje napęd na 11 s przy wysuwie na odcinku 28 mm. Komunikat położenia krańcowego (OTWARTE / ZAMKNIĘTE) - opcja SA/SZ Komunikat zwrotny napędu dotyczący zintegrowanego bezpotencjałowego zestyku przełączającego. Jest generowany, gdy łańcuch/zębatka są całkowicie wysunięte/wsunięte. Dopasowanie mechaniczne Opcja napędu do dopasowania długości wbudowania i formy konstrukcyjnej (np. centralne wyjście łańcucha z obudowy). Tandemowy wałek łączący TM Opcja do napędów zębatkowych, w której napędy są mechanicznie sprzężone z zębatką współbieżną (ZM) za pomocą wałków łączących (VW). SBD łańcuch boczny Jednostronnie sztywny łańcuch napędu, z możliwością wygięcia w kierunku okucia. Napęd jest montowany na stałe (brak możliwości obrotu). SBU łańcuch boczny Jednostronnie sztywny łańcuch napędu, z możliwością wygięcia w kierunku okucia. Napęd jest montowany na stałe (brak możliwości obrotu). Cl WS (zastosowanie w środowisku podwyższonej wilgotności) Opcja do napędów zębatkowych umożliwiająca zastosowanie ich na pływalniach. Napęd jest wyposażony w zębatkę A4, śrubę oczkową A4 i przekładnię z hartowanym zębnikiem ze stali nierdzewnej. W (zastosowanie na zewnątrz) Opcja do napędu zębatkowego umożliwiająca zastosowanie na zewnątrz. Napęd jest wyposażony w otwór wyrównania ciśnienia (zależny od montażu), lakierowanie chroniące elektronikę przed skroplinami i przekładnię z hartowanym zębnikiem ze stali nierdzewnej.
