3 Nowoczesne systemy oszczędzania energii

4 Parę słów o nas M&C Group jest projektantem i producentem lamp LED, jednocześnie świadcząc usługi w zakresie efektywnego gospodarowania energią elektryczną. Tworzymy i wdrażamy projekty mające na celu uzyskanie trwałych oszczędności w zużyciu energii elektrycznej.

5 Reduktory Kompensatory LED Systemy sterowania oświetleniem

6 Reduktory

7 Reduktory Reduktory mocy oświetlenia umożliwiają redukcję kosztów zużycia prądu przez obniżenie napięcia skutecznego, zasilającego obwód oświetleniowy.

8 Reduktory Mają zastosowanie w oświetleniu drogowym, ale oszczędności jakie dają to 18-24%. Nie są to korzyści, które pozwoliłyby obronić się przed nowymi rozwiązaniami polegającymi na wymianie oświetlenia na nowoczesne lampy LED.

9 Kompensatory

10 Kompensatory mocy biernej Co to jest moc bierna? Moc bierna w obwodach prądu zmiennego jest wielkością opisującą pulsowanie energii elektrycznej między elementami obwodu elektrycznego. Energia bierna nie jest zamieniana na użyteczną pracę lub ciepło. Przy przekroczeniu limitów mocy biernej zakłady energetyczne pobierają dodatkowe opłaty.

11 Kompensatory mocy biernej Zastosowanie odpowiednich kompensatorów mocy biernej eliminuje moc bierną, a tym samym niweluje opłatę za pobieranie lub oddawanie mocy biernej.

12 Kompensatory mocy biernej Aby system kompensacji mocy biernej dawał wymierne korzyści, musi być indywidualnie dostosowany do charakterystyki obciążenia sieci urządzeniami funkcjonującymi w danym momencie w przedsiębiorstwie.

13 Zastosowanie kompensatora mocy biernej eliminuje opłatę za pobór energii biernej (do 30% wartości faktury za dystrybucję) zmniejsza opłatę za energię czynną o 2 do 5% umożliwia zdalne monitorowanie pracy obwodów elektrycznych zwiększa i optymalizuje sprawność urządzeń elektrycznych filtruje zakłócenia sieci energetycznej, w tym wyższych harmonicznych napięcia poprawia współczynnik mocy poprawia jakość odbieranej energii czynnej powoduje wzrost jakości funkcjonowania układów elektroenergetycznych

14 LED

15 Czym jest LED? LED, czyli Light Emitting Diode, to technologia bazująca na diodach elektroluminescencyjnych. LED możemy podzielić na:

16 Czym jest LED?

17 Jaką moc posiadają pojedyncze diody POWER LED i HIGH POWER LED?

18 Skuteczność LED Skuteczność można porównać do sprawności. Ile światła jesteśmy w stanie wydobyć z 1W? Większość przeciętnych produktów dostępnych na rynku posiada zakres skuteczności w przedziale lm/W. Powyższe wartości uwzględniają straty ponoszone poprzez zastosowanie układów: optycznego oraz zasilającego. W warunkach laboratoryjnych udało się uzyskać wartości rzędu 190lm/W. Z ostatniej chwili - firma Cree zaprezentowała diodę LED wysokiej mocy dającą 303 lumeny białego światła z 1W.

19 Temperatura barwowa światła Określenie barwy światła za pomocą jednostki miary Kelvin [K]. Orientacyjnie można przyjąć wartości: Barwa ciepła (WW) K Barwa neutralna (NW) K Barwa zimna (CW) K (!) im grubsza powłoka luminoforu tym światło jest cieplejsze.

20 Temperatura barwowa światła

21 Rozkład widmowy światła białego Ra Ra wskaźnik oddawania barw, określa jak w świetle danej lampy oddawane są barwy rzeczywiste oświetlanych przedmiotów. Światła o tej samej temperaturze barwowej mogą mieć różne wskaźniki oddawania barw. Światło słoneczne posiada Ra na poziomie , lampy LED w przedziale

22 Dlaczego lampy zbudowane z wykorzystaniem LED wyposażone są w radiatory? Wydzielanie ciepła jest właściwością półprzewodnika, czyli krzemowej płytki, która podczas przepływu przez nią energii emituje ciepło. Prawie całe ciepło jakie wytwarza dioda LED podczas emisji światła wydzielane jest od strony przeciwnej do kierunku świecenia i musi być sprawnie odprowadzane przez radiator.

23 Lampy drogowe LED Źródłem światła w lampach drogowych LED jest biała dioda elektroluminescencyjna, która składa się zwykle z dwóch zasadniczych elementów: niebieskiej diody elektroluminescencyjnej i luminoforu.

24 Charakterystyka lampy drogowej LED Najważniejsze cechy dobrej lampy: Zapewnienie odpowiedniego rozsyłu światła Żywotność LED powyżej h Ilość lumenów z 1W na poziomie minimum 100 Dobre odzwierciedlenie barw - współczynnik Ra/CRI Funkcja sterowania strumieniem w czasie Kompatybilność z systemami sterowania (DALI, 1-10V, Sky Light, itp.)

25 Różnice w oświetleniu LED - SODA

26 Oszczędności Redukcja mocy źródła światła (150W 60W) Praktycznie brak kosztów związanych z obsługą (wymiana żarówek, konserwacja), Zwiększenie bezpieczeństwa (Ra), Obniżenie emisji CO2, Oszczędności przekraczają 70%

27 Lampy LED serii EkoRoad

28 Lampy LED serii EkoRoad Moc: 29W Maksymalny strumień świetlny oprawy: 3414 lm Ilość lumenów z 1W (z oprawy): 117,7

29 Lampy LED serii EkoRoad Moc: 58W Maksymalny strumień świetlny oprawy: 6828 lm Ilość lumenów z 1W (z oprawy): 117,7

30 Lampy LED serii EkoRoad Moc: 87W Maksymalny strumień świetlny oprawy: lm Ilość lumenów z 1W (z oprawy): 117,7

31 Lampy LED serii EkoRoad Moc: 116W Maksymalny strumień świetlny oprawy: lm Ilość lumenów z 1W (z oprawy): 117,7

32 Lampy drogowe LED serii ProRoad

33 Lampy drogowe LED serii ProRoad Lampy ProRoad charakteryzują się najnowszymi osiągnięciami na polu oświetlania źródłami LED

34 Lampy drogowe LED serii ProRoad Specyfikacja techniczna: Źródło światła w technologii High Power LED, Ilość lm/w min. 120, Obudowa z wysokociśnieniowego odlewu Al, Współczynnik IK minimum 08, Obudowa z odprowadzeniem ciepła, niewymagająca zewnętrznego radiatora, Sterowanie zasilaniem 1-10V lub DALI.

35 Lampy drogowe LED serii ProRoad Nowoczesny design. Lampy o różnych mocach (20-200W) posiadają tej samej wielkości obudowę. Takie rozwiązanie pozwala na ujednolicenie opraw na całym oświetlanym obszarze.

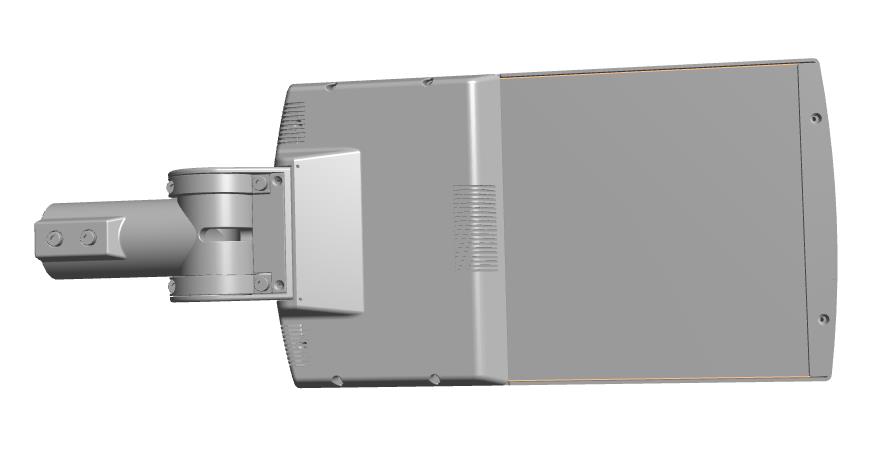

36 Lampy drogowe LED serii ProRoad

37 Lampy drogowe LED serii ProRoad

38 Lampy przemysłowe (halowe) W swojej ofercie posiadamy szeroki asortyment lamp specjalistycznych, przeznaczonych do oświetlenia biur, hal magazynowych, hal produkcyjnych, oraz hal wysokiego składowania. Obecni jesteśmy również w segmencie oświetlenia obiektów sportowych, takich jak korty do tenisa, squasha czy też popularnych Orlików.

39 Lampa przemysłowa LED AT

40 Lampa przemysłowa LED EkoHall

41 Lampa przemysłowa LED ProHall

42 Systemy sterowania oświetleniem

43 Sterowanie oświetleniem system DALI Czym jest DALI? DALI (Digital Addressable Lightning Interface) to protokół umożliwiający komunikację między elementami końcowymi instalacji (w tym przypadku oprawami oświetleniowymi) a systemem sterującym, niezależnie od użytych rozwiązań technologicznych. DALI pozwala sterować pojedynczymi oprawami, czy też konkretną grupą, za pomocą urządzeń peryferyjnych lub komputera PC. Obecnie praktycznie wszystkie firmy produkują, bądź sprzedają urządzenia wspierające protokół DALI, co pozwala stworzyć kompletne systemy oświetleniowe w oparciu o komponenty dowolnych producentów.

44 Sterowanie oświetleniem system DALI Możliwości systemowe Przepływ informacji pomiędzy systemem sterującym a oprawą następuje w dwóch kierunkach. Prostota instalacji Możliwość dalszej rozbudowy systemu w oparciu o dowolne komponenty Interfejs DALI nie wymaga dodatkowych wyłączników światła. Ściemnianie oświetlenia bądź jego całkowite wyłączenie następuje bezpośrednio z centralki Tworzenie scen świetlnych

45 Sterowanie oświetleniem system DALI Sposób podłączenia i działania urządzeń w standardzie DALI Za pomocą protokołu DALI jesteśmy w stanie zaadresować do 64 indywidualnych stateczników opraw. Jest to system przeznaczony głównie do współpracy z oświetleniem w biurach, bądź małych pomieszczeniach, gdzie przewidziany jest montaż co najwyżej 64 punktów oświetleniowych. Co zrobić w przypadku, kiedy chcemy użyć większej ilości opraw? Możliwe jest sprzęgnięcie systemu DALI z magistralą LON, która pozwala podzielić projektowany układ na strefy, każda z nich może zawierać maksymalnie 64 oprawy. Komunikację pomiędzy poszczególnymi strefami umożliwia sieć LONWork oraz system bramek (GateWay) sprzęgniętych poprzez router z komputerem sterującym.

46 Sterowanie oświetleniem system DALI Podsumowanie Protokół cyfrowego adresowania (DALI) jest nowoczesnym sposobem sterowania oświetleniem. Przy współpracy z dedykowanymi urządzeniami staje się idealny do zastosowania w instalacjach inteligentnych we wszelkiego rodzaju budynkach. Budowa, cechy i możliwości przywodzą na myśl, że jest to system uniwersalny, o bardzo dużym potencjale do rozbudowy i przeznaczony do współpracy z każdym rodzajem oświetlenia, co powoduje że coraz więcej firm sięga po rozwiązania z tej dziedziny.

47 Sterowanie oświetleniem system 1-10V Sterowanie za pomocą sygnału analogowego 1-10V lub 0-10V stworzono z myślą rozszerzenia konwencjonalnej instalacji oświetleniowej o możliwość automatycznej kontroli wartości strumienia świetlnego źródeł wyładowczych. Regulacja parametrów oprawy odbywa się za pomocą przewodów linii sterującej, poprzez zmianę bezzakłóceniowego sygnału napięciowego na zaciskach statecznika w zakresie 1-10V. Zmiana napięcia wywołuje zmianę częstotliwości pracy danego układu, w efekcie wywołuje to zmianę prądu płynącego przez oprawę, a co za tym idzie wartości strumienia świetlnego.

48 Sterowanie oświetleniem system 1-10V Używając sterowania 1-10V możemy wyróżnić dwie skrajne wartości napięcia, a co za tym idzie- stany strumienia świetlnego oprawy, pomiędzy którymi możemy dokonywać regulacji: napięcie linii sterującej wynosi 1V (przewód sterujący znajduje się w stanie zwarcia), dla tego stanu strumień świetlny lampy wynosi 1% wartości maksymalnej (dla świetlówek liniowych) i 3% dla świetlówek kompaktowych, częstotliwość napięcia oprawy jest na poziomie ok. 100Hz, napięcie linii sterującej wynosi 10V (przewód sterujący w stanie odłączenia), wartość strumienia świetlnego wynosi 100% wartości maksymalnej, częstotliwość napięcia oprawy jest na poziomie ok. 40KHz.

49 Sterowanie oświetleniem system 1-10V Cechy sterowania 1-10V Oprawy świetlne zasilane z różnych faz, mogą być sterowane z tego samego kontrolera, Maksymalna dopuszczalna długość przewodów sterujących wynosi 300m (jak DALI), Urządzenie użyte w systemie sterowania 1-10V wymaga podłączenia zasilania sieciowego oraz dodatkowego kabla, którym przesyłany jest sygnał sterujący, Funkcje załączania oprawy i ściemniania nie są sprzęgnięte, potrzebne są dodatkowe przewody, Oprawa oświetleniowa musi być wyposażona w odpowiedni statecznik współpracujący ze standardem 1-10V, Najprostsze układy sterowania 1-10V realizuje się poprzez regulacje potencjometrem, natomiast bardziej zaawansowane instalacje dopuszczają współpracę z różnego rodzaju czujnikami (światła, ruchu, podczerwieni, występujące oddzielnie, bądź zespolone w jednym elemencie sterującym).

50 Sterowanie oświetleniem system 1-10V Podsumowanie Sposób sterowania analogowego sygnałem 1-10V stał się rozszerzeniem dającym możliwość regulacji strumienia świetlnego. Poprzez prostotę uruchomienia i instalacji tego typu systemu, możliwe jest uzyskanie kompromisu pomiędzy ograniczonymi możliwościami instalacji konwencjonalnej a chęcią posiadania kilku bardziej zaawansowanych opcji.

51 Podsumowanie OFERUJEMY Oświetlenie drogowe LED Oświetlenie przemysłowe oraz biurowe LED Audyt techniczny u Klienta Wymianę układów pomiarowych Urządzenia do kompensacji mocy biernej Prace projektowe i instalacyjne Gotowe modele finansowe
