Szkolenie 3. Systemy zamknięd meblowych

Transkrypt

1 Szkolenie 3 Systemy zamknięd meblowych

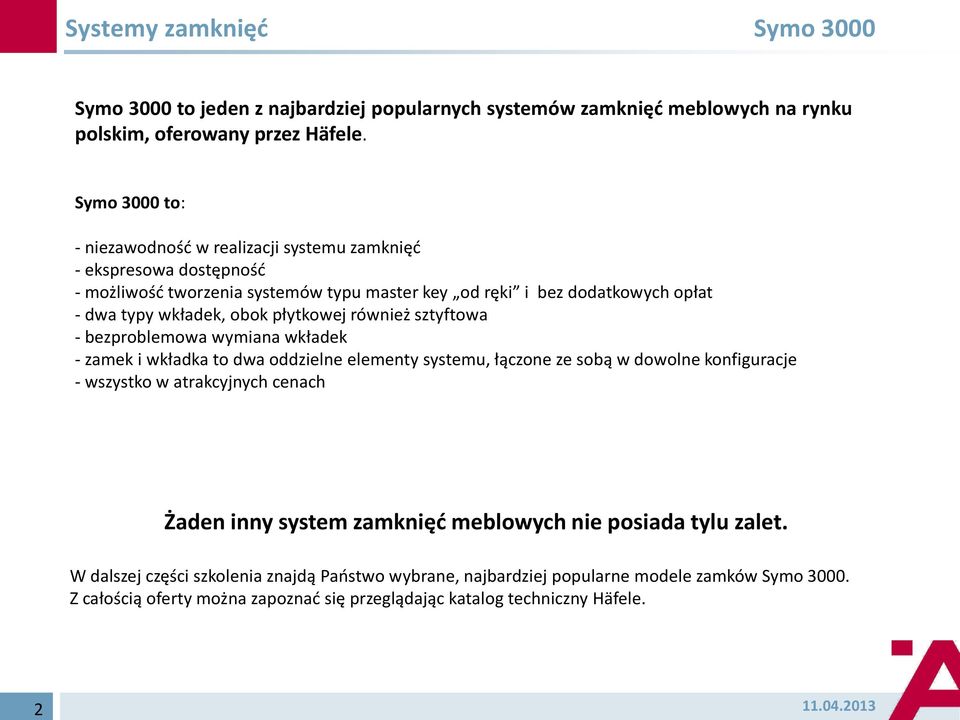

2 Systemy zamknięd Symo 3000 Symo 3000 to jeden z najbardziej popularnych systemów zamknięd meblowych na rynku polskim, oferowany przez Häfele. Symo 3000 to: - niezawodnośd w realizacji systemu zamknięd - ekspresowa dostępnośd - możliwośd tworzenia systemów typu master key od ręki i bez dodatkowych opłat - dwa typy wkładek, obok płytkowej również sztyftowa - bezproblemowa wymiana wkładek - zamek i wkładka to dwa oddzielne elementy systemu, łączone ze sobą w dowolne konfiguracje - wszystko w atrakcyjnych cenach Żaden inny system zamknięd meblowych nie posiada tylu zalet. W dalszej części szkolenia znajdą Paostwo wybrane, najbardziej popularne modele zamków Symo Z całością oferty można zapoznad się przeglądając katalog techniczny Häfele. 2

3 Systemy zamknięd Symo 3000 W systemie Symo 3000 zamek oraz wkładka zamka to dwa oddzielne elementy, zamawiane osobno - w zależności od konfiguracji systemu zamknięd. Do każdego z wielu oferowanych rodzajów zamków można zastosowad wkładki powtarzalne lub niepowtarzalne. 3

4 Systemy zamknięd Symo 3000 Każdy z zamków Symo 3000 jest wyposażony w nakładkę ochronną. Pełni ona trzy podstawowe funkcje: - chroni wnętrze otworu cylindra przed brudem i kurzem, - pozwala łatwo rozróżnid zamki pomiędzy wersjami lewy / prawy / szufladowy (lad) oraz -zapewnia pełną sprawnośd zamka, tzn. zamek zamontowany w meblu, można otwierad/zamykad przy pomocy monety lub płaskiego wkrętaka, obracając zaślepkę w lewo lub w prawo. Zaślepki występują w trzech kolorach i oznaczają odpowiednio: (zamek lewy to taki, który zamykamy obracając klucz zgodnie z ruchem wskazówek zegara) 4

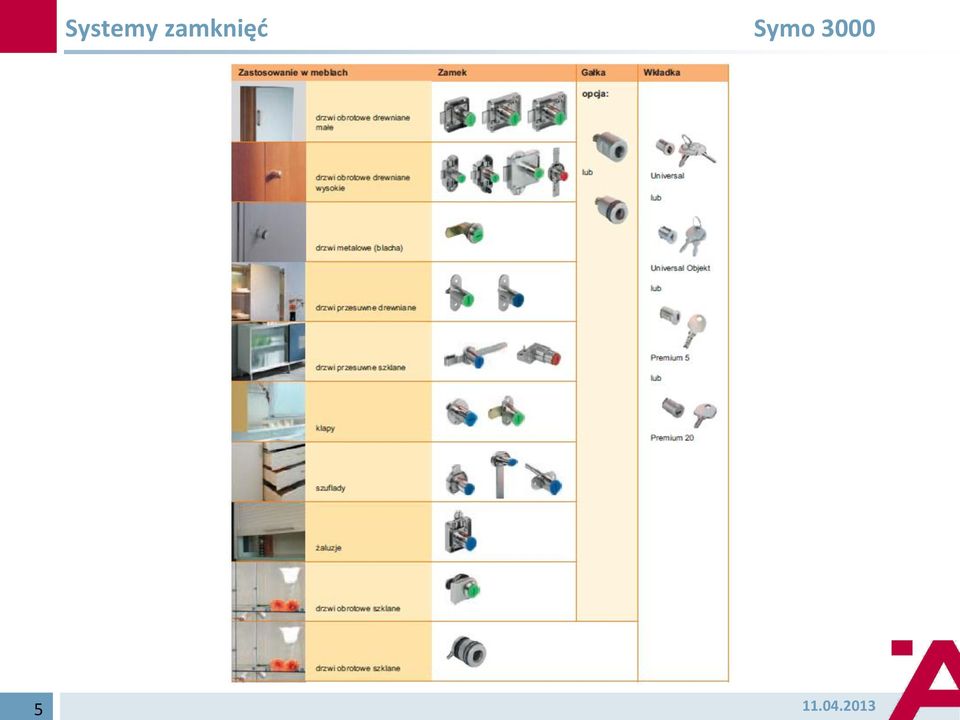

5 Systemy zamknięd Symo

6 Systemy zamknięd wybrane zamki Symo 3000 Zamki baskwilowe do wysokich drzwi meblowych Dlaczego ten typ zamka oferujemy w dwóch rozstawach D=15 i D=25mm? Drzwi szafy z nawierconym otworem pod cylinder zamka, umieszczonym w odl. 41mm od krawędzi bocznej mogą byd stosowane albo - w szafie 2-skrzydłowej, wtedy stosujemy zamek D=25mm wraz z listwą przymykową, albo - w szafie 1-skrzydłowej z drzwiami z nałożeniem 16mm, wtedy stosujemy zamek D=15mm. Jest to duże ułatwienie dla seryjnych producentów szaf każde drzwi z zamkiem, dla szaf 1- i 2- skrzydłowych są nawiercone w ten sam sposób. 6

7 Systemy zamknięd wybrane zamki Symo 3000 Zamki ryglowe (popul. zwane kwadratowymi) 7

8 Systemy zamknięd wybrane zamki Symo 3000 Zamki ryglowe (popul. zwane kwadratowymi) - c.d. Zamek ten ma możliwośd regulacji wymiaru D w zakresie od 15 do 40 mm, dlatego też nadaje się znakomicie do zastąpienia lub wymiany innych zdefektowanych zamków, których wymiar D zawarty był w tym zakresie wartości. 8

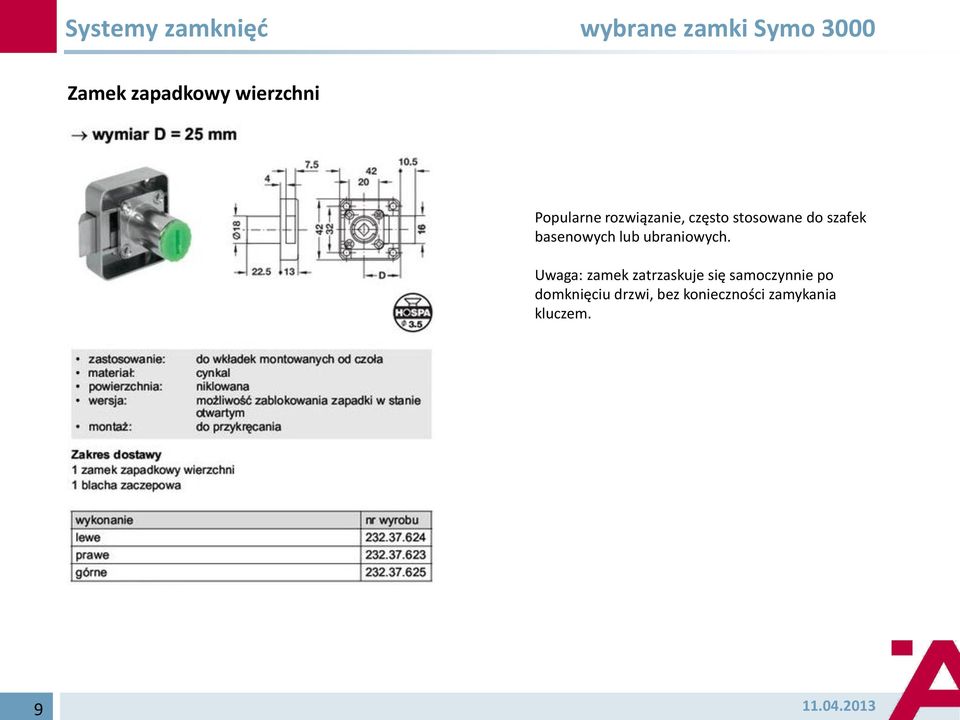

9 Systemy zamknięd wybrane zamki Symo 3000 Zamek zapadkowy wierzchni Popularne rozwiązanie, często stosowane do szafek basenowych lub ubraniowych. Uwaga: zamek zatrzaskuje się samoczynnie po domknięciu drzwi, bez konieczności zamykania kluczem. 9

10 Systemy zamknięd wybrane zamki Symo 3000 Zamki do żaluzji meblowych Jeśli ten zamek serii Symo 3000 zostanie zamknięty kluczem, zaczepy rozchodzą się na boki, zaczepiając o blachę zaczepową i blokują tym samym otwarcie żaluzji. Po otworzeniu tego zamka zaczepy harpunowe schodzą się ku sobie i pozostają w tej pozycji nawet po wyjęciu klucza. Jest to ważne szczególnie dla użytkowników, którzy chcą móc wielokrotnie opuszczad żaluzję a potem podnosid ją bez konieczności ponownego otwierania zamka kluczem. W wielu zamkach tego typu oferowanych przez konkurencję, zaczepy pozostają zawsze w pozycji rozwartej, nawet po otwarciu zamka kluczem. Wtedy przy domknięciu żaluzji zaczepy standardowo i automatycznie rozchodzą się na boki i zamek blokuje otwarcie żaluzji wtedy trzeba go ponownie otwierad kluczem. 10

11 Systemy zamknięd wybrane zamki Symo 3000 Zamki do żaluzji meblowych - c.d. Zamek ten jest często stosowany w żaluzjach z grubą listwą zamkową dzięki możliwości montażu wskazanej na rysunku można go zamontowad w listwie w sposób ukryty, tzn. wewnątrz listwy zamkowej a nie nawierzchniowo. 11

12 Systemy zamknięd wybrane zamki Symo 3000 Zamki do żaluzji meblowych - c.d. 12

13 Systemy zamknięd wybrane zamki Symo 3000 Zamki do drzwi szklanych Zamki do drzwi szklanych przesuwnych Zamki do drzwi szklanych obrotowych 13

14 Systemy zamknięd wybrane zamki Symo 3000 Zamki do drzwi szklanych - c.d. 14

15 Systemy zamknięd wybrane zamki Symo 3000 Zamki do drzwi szklanych - c.d. 15

16 Systemy zamknięd wybrane zamki Symo 3000 Zamki do kontenerów biurowych Zamek centralny służy do jednoczesnego zamknięcia wszystkich szuflad oraz piórnika w kontenerze biurowym. Prawidłowo dobrane okucia systemu zamknięcia uniemożliwiają dodatkowo przed możliwością jednoczesnego otwarcia dwóch lub więcej szuflad. Jest to podstawowe zabezpieczenie przed przewróceniem się kontenera, spowodowanym zbyt dużym obciążeniem wysuniętych przed korpus kontenera szuflad. 16

17 Systemy zamknięd Symo 3000 Gałki obrotowe to rozwiązanie cieszące się dużą popularnością, szczególnie wśród producentów i użytkowników mebli biurowych zastępują uchwyt meblowy, stanowią o estetyce mebla i jednocześnie umożliwiają montaż wkładek dla utworzenia systemu zamknięd meblowych. W zależności od potrzeby przez wkładkę z kluczem zamykają zamek ale mogą też byd zaślepione i funkcjonowad wtedy bez wkładki jako zwykły uchwyt. Jeśli zachodzi taka potrzeba, gałkę obrotową można zdemontowad z cylindra zamka za pomocą specjalnej igły demontażowej, ale tylko przy otwartym zamku. 17

18 Systemy zamknięd gałki obrotowe Symo 3000 Gałki obrotowe 18

19 Systemy zamknięd wkładki Symo

20 Systemy zamknięd wkładki Symo 3000 Różnice pomiędzy wkładką płytkową i sztyftową Wkładka płytkowa czy sztyftowa? Decyduje jej przeznaczenie! Systemy zamknięd (np. Symo) wyposażone są we wkładki płytkowe lub sztyftowe. Decydującym kryterium wyboru jest częstotliwośd użytkowania oraz organizacja systemu zamknięd. Wkładka sztyftowa komfortowe zamykanie przez długi czas Zamki z wkładką sztyftową są najlepiej przystosowane do systemów zamknięd z dużymi i różnorodnymi wymogami. Sztyfty zapewniają bardzo duże bezpieczeostwo działania i pozwalają na tworzenie różnych systemów zamknięd od kompleksowych do indywidualnych (klucz generalny, klucz grupowy, klucz główny i klucz pojedynczy). Wkładka płytkowa rozwiązanie dla sytuacji standardowych Zamki z wkładkami płytkowymi stosowane są w warunkach, w których zamknięcie nie podlega wymogom bezpieczeostwa. Konstrukcja wkładki płytkowej umożliwia stworzenie tylko jednego systemu zamknięd o prostej strukturze (klucz główny i klucze pojedyncze). 20

21 Systemy zamknięd wkładki Symo 3000 Najbardziej popularnym typem wkładek są wkładki płytkowe Universal, obejmujące grupę 2600 różnych zamknięd. zamknięcia niepowtarzalne wszystkie wkładki w tej grupie są różne tzn. klucz pasujący do danej wkładki nie będzie pasował do innej. Zamawiając np. kilkanaście wkładek niepowtarzalnych otrzymamy każdą inną, gdzie numery zamknięd są zupełnie dowolne, ale różne od siebie. zamknięcia niepowtarzalne, sortowane wszystkie wkładki w tej grupie są różne tzn. klucz pasujący do danej wkładki nie będzie pasował do innej wkładki. Numery zamknięd są jednak posegregowane, w kolejności rosnącej co 1. Pod jednym numerem katalogowym można np. zamówid pakiet 50 wkładek z numerami zamknięd przykładowo od 601 do 650. Jest to bardzo wygodna forma zamawiania wkładek niepowtarzalnych. zamknięcia powtarzalne w tej grupie każda wkładka o danym numerze zamknięcia ma swój numer katalogowy. Zamawiając np. 5 szt. wkładek o tym samym numerze katalogowym otrzymamy 5 identycznych wkładek tzn. że można je otwierad tym samym kluczem. Niezależnie od tego, jaki rodzaj wkładki zastosujemy w zamku, możemy ją wyjąd z cylindra zamka (bez jego uszkodzenia) za pomocą klucza serwisowego. Warunkiem wyjęcia wkładki jest to, aby zamek był wtedy w funkcji otwartej inaczej mówiąc: kluczem serwisowym nie wyjmiemy wkładki, jeśli zamek jest zamknięty. 21

22 Systemy zamknięd wkładki Symo 3000 Wkładki serii Universal są dostępne w kompletach: - z 2 kluczami prostymi lub - z 2 kluczami łamanymi. Wkładki te można również zamawiad oddzielnie domawiając dodatkowo odpowiednią ilośd kluczy do każdej z wkładek. (Uwaga: przy oddzielnym zamawianiu wkładek i kluczy należy przy obydwu tych artykułach podad numer zamknięcia oraz przyporządkowaną mu ilośd wkładek i kluczy) Zamawiając wkładki w komplecie z 2 kluczami można korzystad z wygodnej formy zamawiania wkładek: - niepowtarzalnych, Wkładka z kluczami łamanymi Wkładka z kluczami prostymi - niepowtarzalnych segregowanych (50 kolejnych zamknięd pod jednym numerem katalogowym) oraz - powtarzalnych. Numery katalogowe dla poszczególnych artykułów znajdą Paostwo w katalogach technicznych Häfele 22

23 Systemy zamknięd wkładki Symo 3000 Wkładki serii Universal Objekt są dostępne w kompletach z 2 kluczami prostymi. Wkładki te można również zamawiad oddzielnie domawiając dodatkowo odpowiednią ilośd kluczy do każdej z wkładek. (Uwaga: przy oddzielnym zamawianiu wkładek i kluczy należy przy obydwu tych artykułach podad numer zamknięcia oraz przyporządkowaną mu ilośd wkładek i kluczy) Zamawiając wkładki w komplecie z 2 kluczami można korzystad z wygodnej formy zamawiania wkładek: - niepowtarzalnych oraz - powtarzalnych. Numery katalogowe dla poszczególnych artykułów znajdą Paostwo w katalogach technicznych Häfele 23

24 Systemy zamknięd wkładki Symo 3000 Wkładki sztyftowe serii Premium 5 są dostępne w kompletach z 2 kluczami prostymi. Wkładki te można również zamawiad oddzielnie domawiając dodatkowo odpowiednią ilośd kluczy do każdej z wkładek. (Uwaga: przy oddzielnym zamawianiu wkładek i kluczy należy przy obydwu tych artykułach podad numer zamknięcia oraz przyporządkowaną mu ilośd wkładek i kluczy) Zamawiając wkładki w komplecie z 2 kluczami można korzystad z wygodnej formy zamawiania wkładek: - niepowtarzalnych oraz - powtarzalnych. Numery katalogowe dla poszczególnych artykułów znajdą Paostwo w katalogach technicznych Häfele 24

25 Systemy zamknięd wkładki Symo 3000 Wkładki sztyftowe serii Premium 20 są dostępne w kompletach z 1 kluczem prostym. Wkładki te można również zamawiad oddzielnie domawiając dodatkowo odpowiednią ilośd kluczy do każdej z wkładek. (Uwaga: przy oddzielnym zamawianiu wkładek i kluczy należy przy obydwu tych artykułach podad numer zamknięcia oraz przyporządkowaną mu ilośd wkładek i kluczy) Zamawiając wkładki w komplecie z 1 kluczem można korzystad z wygodnej formy zamawiania wkładek: - niepowtarzalnych oraz - powtarzalnych. Numery katalogowe dla poszczególnych artykułów znajdą Paostwo w katalogach technicznych Häfele 25

26 Systemy zamknięd wkładki Symo 3000 Korzystając z zamknięd serii Symo 3000 możemy w bardzo prosty sposób tworzyd mniej lub bardziej skomplikowane systemy zamknięd. Podstawowy, jednopoziomowy system zamknięd HS: 26

27 Systemy zamknięd wkładki Symo 3000 Przy tworzeniu systemu zamknięd HS możemy skorzystad z wkładek płytkowych serii: Universal system obejmuje 3 różne grupy magazynownych zamknięd (SH , SH oraz SH ), każda z nich posiada swój klucz główny, odpowiednio HS1, HS2 i HS3. Universal Objekt system obejmuje 1 grupę magazynowanych zamknięd (SH ) posiadającą swój klucz główny HS4. Premium 5 system obejmuje 1 grupę magazynowanych zamknięd (HÄF ) posiadającą swój klucz główny. W oparciu o przygotowany wcześniej indywidualny plan zamknięd istnieje możliwośd stworzenia obszerniejszych systemów HS (rozwiązanie niestandardowe na zapytanie). Premium 20 system obejmuje 1 grupę magazynowanych zamknięd (MS A ) posiadającą swój klucz główny. W oparciu o przygotowany wcześniej indywidualny plan zamknięd istnieje możliwośd stworzenia obszerniejszych systemów HS (rozwiązanie niestandardowe na zapytanie). 27

28 Systemy zamknięd akcesoria Symo 3000 Inne, wybrane akcesoria do systemu Symo 3000: - rozetki cylindra zamka - pręty, trzpienie blokujące, zaczepy hakowe, prowadzenia do zamków baskwilowych - blachy zaczepowe i zaczepy kątowe - trzpienie blokujące, przedłużenia trzpieni i listwy centralne do zamków centralnych 28

29 Systemy zamknięd przegląd innych serii zamknięd Zamki systemu zamknięd Push-Lock zamykane są za pomocą gałki naciskowej i nie wymagają klucza, dlatego nadają się doskonale do wyposażenia przyczep kempingowych, łodzi, wyposażenia karetek pogotowia itp. Przy zamkniętym zamku gałka jest wciśnięta w korpus zamka; po jej przyciśnięciu mechanizm spustowy otwiera zamek i powoduje wysunięcie się gałki, za którą pociągamy jak za zwykły uchwyt meblowy. Ponowne przyciśnięcie gałki spowoduje schowanie się jej w korpusie i zamknięcie mechanizmu zamka. Wszystkie zamki systemu Push-Lock można stosowad również w pomieszczeniach o dużej wilgotności. 29

30 Systemy zamknięd przegląd innych serii zamknięd DIALOCK to elektroniczny, bezdotykowy system kontroli dostępu oparty na technologii transponderowej, produkowany przez Häfele. Jako jedyny z oferentów proponujemy tak rozbudowany i komplementarny system zarówno dla zamknięd meblowych jak i drzwiowych. Dialock to przede wszystkim korzyści wynikające z: rozwiązao elektronicznych technologii transponderowej wielości funkcji opłacalności uniwersalności bezpieczeostwa designu komfortu - o wiele więcej zalet w porównaniu do rozwiązao mechanicznych, off lub on-line - technologia bezdotykowa, nie zużywa się, wyklucza niedozwolone kopiowanie - realizacja kontroli dostępu, rejestracji czasu pracy, płatności za usługi, np. basen - relatywnie niskie koszty w porównaniu do możliwości systemu - możliwośd odpowiedniego konfigurowania, w zależności do potrzeb, w każdej chwili - najwyższy standard bezpieczeostwa, niepowołany dostęp staje się niemożliwy - estetyczne rozwiązania kart i breloków zbliżeniowych - otwieranie/zamykanie/obsługa systemu bez konieczności przeciągania przez czytnik 30

31 Systemy zamknięd przegląd innych serii zamknięd Przykładowe zamki meblowe DIALOCK 31

32 Systemy zamknięd zamki do różnych zastosowao Poza głównymi, rozbudowanymi systemami zamknięd meblowych (np. Symo 3000, Dialock, Push-Lock) Häfele oferuje dodatkowo wiele innych rozwiązao, często specjalistycznych lub dedykowanych do określonych funkcji czy rozwiązao. Z tego między innymi powodu firmę Häfele uważa się za specjalistę w technice okud. Poniżej znajdą Paostwo kilka wybranych przykładów zamków, które już wielokrotnie dostarczaliśmy naszym Klientom, aby mogli oni wykonad postawione przed nimi zadania. Całą, szczegółową ofertę znajdą Paostwo na stronach katalogu technicznego Häfele. 32

33 Systemy zamknięd zamki do różnych zastosowao SAFE-O-MAT Zamek do skrytek, na kaucję 33

34 Systemy zamknięd zamki do różnych zastosowao LOCKER LOCK to popularny zasilany z baterii, inteligentny zamek szafkowy serii DIALOCK. Znajdą go Paostwo w wielu realizacjach do szaf ubraniowych, skrytkowych, basenowych. Kluczem Dialock można zamknąd i ponownie otworzyd otwartą w tej chwili wolną szafkę lub klucz może zostad przypisany do danej szafki na stałe. Zamek umożliwia monitorowanie stanu baterii: jeżeli wskazywana jest koniecznośd wymiany baterii, szafkę można jeszcze otworzyd, lecz nie będzie można jej już zamknąd (istnieje możliwośd otwarcia awaryjnego przy pomocy klucza Master Key). Baterie zabezpieczone są przed kradzieżą, instrukcja obsługi dołączona jest jako piktogram; stopieo ochrony: IP 40 34

35 Systemy zamknięd zamki do różnych zastosowao 35

36 Systemy zamknięd zamki do różnych zastosowao W ofercie Häfele znajdą Paostwo również serię zamków ECONO Zamki te, pakowane w kompletne zestawy i dostarczane Klientom do dalszej odsprzedaży oferujemy w BARDZO ATRAKCYJNYCH CENACH. /szczegóły u doradców technicznych Häfele/ 36

37 Systemy zamknięd Zamki meblowe patentowe lub z wkładką patentową jak to rozumied? W wielu sytuacjach, najczęściej w dokumentacjach przetargowych dla producentów mebli, spotykamy się z wymogiem stosowania zamków meblowych patentowych lub zamków z wkładką patentową. Te dwa pojęcia, w zależności od sytuacji, mogą oznaczad dwa zupełnie inne standardy systemu zamknięd. Najczęściej, gdy stosowane jest jednocześnie ograniczenie co do wysokości ceny zamka, pod tymi pojęciami rozumie się stosowanie zamków z wkładkami posiadającymi numerację wkładek. Dla takich przypadków jest wielu oferentów, dysponujących bardzo słabej jakości ofertą. Zazwyczaj jednak chodzi o zastosowanie zamków i wkładek o dużym stopniu bezpieczeostwa, z numeracją wkładek i możliwością ich wymiany bez konieczności wymiany całego zamka. Takie zamki znajda Paostwo w ofercie Häfele. Jeżeli opis nie zawiera dodatkowych wymagao, to należy pamiętad, że wraz ze wzrostem stopnia bezpieczeostwa wkładek/zamków rośnie też ich cena. Można przecież spodziewad się znacznych różnic pomiędzy systemami z 200, a systemami z różnych możliwych zamknięd. Dlatego też zaleca się najpierw sprecyzowad wymagania co do klasy systemu zamknięd i dopiero wtedy można dobierad odpowiednie zamki i wkładki. Należy jednak pamiętad, że zamki meblowe nie mają funkcji antywłamaniowej, a służą jedynie temu, by zasygnalizowad próbę ich sforsowania. Im wyższa klasa zamka, tym trudniej jest go sforsowad i tym wyraźniejsze ślady powstają przy przeprowadzeniu takowej, nieuprawnionej czynności. Treśd zawarta w niniejszym materiale została przygotowana na potrzeby programu szkoleo PES, prowadzonego dla wybranej grupy Klientów przez Häfele Polska Sp. z o.o. i stanowi jedynie podstawę merytoryczną do wielu technicznych zagadnieo dotyczących oferty Häfele. Pełną ofertę, tabele do wyliczeo ciężaru klapy w zależności od rodzaju materiału i jej wymiarów oraz inne informacje dotyczące poszczególnych produktów znajdą Paostwo w katalogach okud meblowych Häfele (wersje książkowe lub on-line na stronie lub u Doradców Technicznych Häfele. 37

38 Dziękujemy za poświęcony nam czas. Kolejne szkolenie już wkrótce! zawartośd merytoryczna i układ graficzny: Tomasz Sowioski / Häfele Polska Magdalena Dymek / Häfele Polska wdrożenie szkolenia: Magdalena Dymek / Häfele Polska
