1 SPIS TREŚCI 2.Cylindry i klucze 3.Zamki centralne 4.Zamki centr. 471 (do Systema Top 2000) i Rysunek systemu 42 6.Wymiary montażowe typ 42 7.Rysunki elementów składowych typ Elementy składowe do zamka centr. 421-tabela 9.Wymiary montażowe typ Zamek 491 do szaf kartotekowych P4 11.Zamknięcie centralne typ 491 z gałką 12.Schemat montażu gałki

2 Cylindry i klucze Klucz główny P2/P4 montaż/demontaż Cylinder P4, 2 klucze B1 różne numery zamknięć Cylinder P4, 2 klucze B1 jednakowe zamknięcia Cylinder P4 2 klucze: łamany C1 i zwykły B1, różne numery zamknięć Cylinder P2, 2 klucze B1 różne numery zamknięć Cylinder P2, 2 klucze B1 jednakowe zamknięcia 2

3 Zamki centralne P4 Nr artykułu/ typ zamka Typ Typ Typ Typ Typ 479 3

4 System 42 Zamek centralny do kontenerów typ 421 4

5 System 42 Wymiary montażowe 5

6 Elementy składowe do zamka centralnego typ 421 Sztangi zamykające L=500 mm 600 mm 700 mm 1200 mm (alu) Trzpienie wkręcane L= 6 mm 10 mm 16 mm 22 mm 31 mm Blokada wysuwu (typ 520 / 519) Prowadniki sztangi (typ 507) Klips blokujący (typ 511) Trzpienie przesuwne

7 Elementy składowe do zamka centralnego 421 Nr artykułu Opis Sztangi zamykające Długość 500 mm, stal Długość 600 mm, stal Długość 700 mm, stal Długość mm, aluminium Prowadniki sztangi Typ 507, tworzywo sztuczne, czarny Klips blokujący typ 511, czarny Blokada wysuwu szuflad, typ 520, prawa, czarna Blokada wysuwu szuflad, typ 519, lewa, czarna Trzpienie wkręcane stalowe Fi 7 x 6 mm Fi 7 x 10 mm Fi 7 x 16 mm Fi 7 x 22 mm Fi 7 x 31 mm Trzpienie przesuwne Typ 006 Typ 008 Typ 013 7

8 System 491 Wymiary montażowe 8

9 Zamek do szaf kartotekowych system 491, P4 Nr artykułu UWAGA : Opis Zamek typ mm, P4, prawy / lewy,ni Zamek typ mm, P4, prawy / lewy, ni Cylinder Prestige P4, HS, nikiel + 2 klucze B1 Sztanga obrotowa L= 900 mm, nikiel Hak zamykający Typ 513, czarny Hak zamykający Typ 514, czarny Rozetka o średnicy 16,5 mm, nikiel Powyższa tabela zawiera tylko i wyłącznie elementy zamykające w poziomie, tzn. zamek i jego składowe mocowane na czole szerokiej szuflady. Jako elementy ryglujące szuflady w pionie można zastosować elementy zamka centralnego 421, lub elementy dostarczane np. przez dostawcę systemów szuflad (np. firmę Hettich) Zamek typ 491 Sztanga Cylinder P4 Rozetka Hak zamykający 9

10 Zamknięcie centralne do szerokich szuflad System 491 z gałką obrotową Nr artykułu Opis Zamek baskwilowy typ 707.0, nikiel Tuleja dystansowa typ 703 Cylinder Prestige P2, nikiel Gałka model 41, nikiel mat Cylinder Prestige P4, nikiel Gałka model 44, nikiel mat Sztanga obrotowa L= 900 mm, nikiel Hak zamykający Typ 513, czarny Hak zamykający Typ 514, czarny LUB: UWAGA : Powyższa tabela zawiera tylko i wyłącznie elementy zamykające w poziomie, tzn. zamek i jego składowe mocowane na czole szerokiej szuflady. Jako elementy ryglujące szuflady w pionie można zastosować elementy zamka centralnego 421, lub elementy dostarczane np. przez dostawcę systemów szuflad (np. firmę Hettich)., P2 P4 Sztanga Tuleja typ 703 Haki zamykające Gałki Mod 41 Mod 44 10

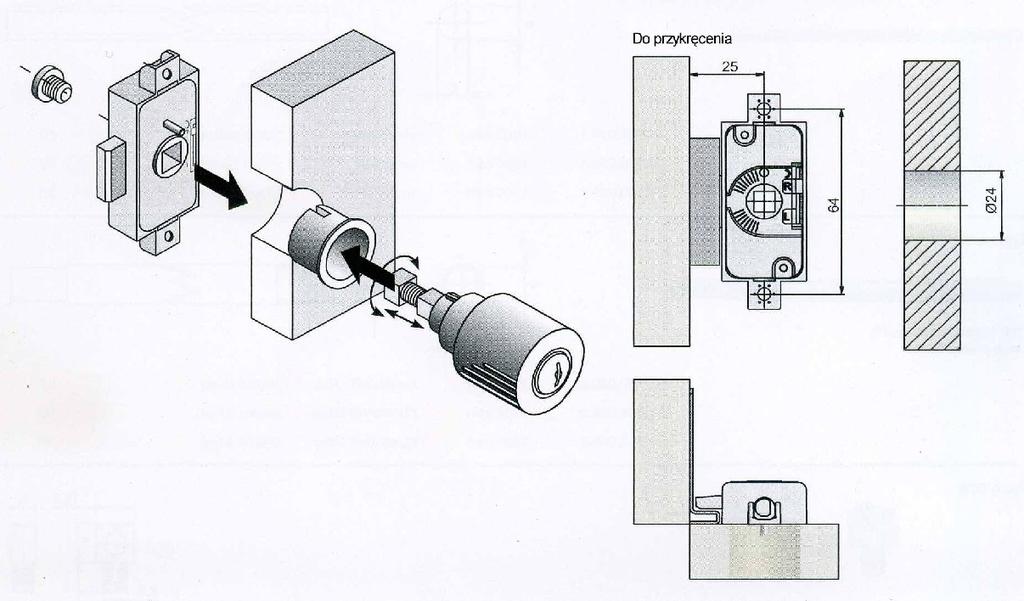

11 Schemat montażu gałki obrotowej 11
