Przedmiar robót. Przedmiar robót P- 003_14

Transkrypt

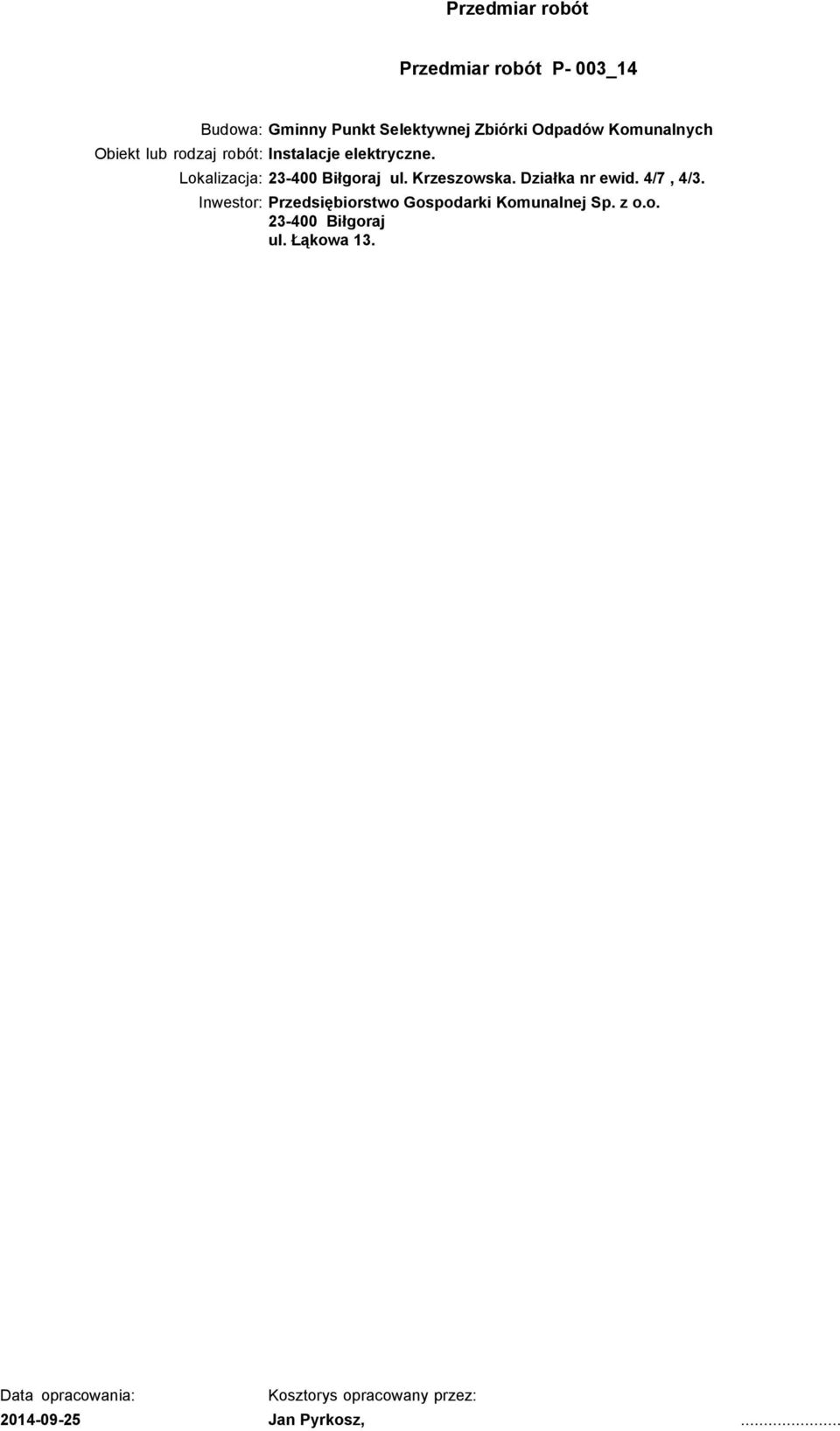

1 Przedmiar robót Budowa: Gminny Punkt Selektywnej Zbiórki Odpadów Komunalnych Obiekt lub rodzaj robót: Instalacje elektryczne. Lokalizacja: Biłgoraj ul. Krzeszowska. Działka nr ewid. 4/7, 4/3. Inwestor: Przedsiębiorstwo Gospodarki Komunalnej Sp. z o.o Biłgoraj ul. Łąkowa 13. Data opracowania: Kosztorys opracowany przez: Jan Pyrkosz,...

2 strona nr: 2 Przedmiar robót <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilo ć Kosztorys 1 Element Zabezpieczenie istniejących kabli nn. Roboty demontażowe. 1.1 KNNR 5/701/2 Kopanie rowów dla kabli, ręcznie, grunt kategorii III. Odkopanie istniejących kabli nn 50*0,8*0,6+15*0,8*0,6+15*0,8*0,6 38, RAZEM: 38, m3 38, KNNR 5/706/2 Nasypanie warstwy piasku na dnie rowu kablowego, szerokość do 0,6 m m 15, KNNR 5/707/4 Układanie kabli w rowach kablowych - ręcznie, kabel do 3,0 kg/m, przykrycie folią. Analogia. Przełożenie kabla do nowego wykopu. Krotność=1,6 m 30, KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm. Analogia. Założenie na kable rur osłonowych dwudzielnych Krotność=1,3 m 113, Rura dwudzielna Arot A110PS niebieska m 113, KNNR 5/702/2 Zasypanie rowów dla kabli, ręcznie, grunt kategorii III. Rów jak w poz *0,8*0,6+15*0,6*0,6+15*0,8*0,6 36, RAZEM: 36, m3 36, KNNR 9/1001/8 Słupy oświetleniowe, demontaż słupa, masa do 300 kg słup 2,00 2 Element Układ zasilająco rozdzielczy 2.1 KNR 403/1011/ KNR 403/1011/12 Ręczne wykucie wnęki, na podłożu ceglanym o objętości do 1,00 dm3 Ręczne wykucie wnęki, na podłożu ceglanym, każdy następny do 5 dm3 szt 1,00 szt 10, KNNR 5/404/7 Tablice rozdzielcze i obudowy, obudowa do 0,5 m2. Obudowa p/t modułowa 3x12 modułów II klasa izolacji. szt 1, KNNR 5/404/4 Tablice rozdzielcze i obudowy, tablica do 50 kg. Tablica TB wyposażona wg rys. 7 szt 1, Fabrykacja warsztatowa tablicy TB rg 10, KNNR 5/406/3 Aparaty elektryczne, masa do 10 kg. Analogia - Zestaw ZG n/t wyposażony jak na rys nr 8 szt 1, KNNR 5/406/2 Aparaty elektryczne, masa do 5,0 kg. Analogia- Wyłącznik główny w obudowie n/t 63A szt 1, KNNR 5/1207/1 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, w cegle m 9, KNNR 5/205/3 Przewody kabelkowe układane p.t. w gotowych bruzdach, na podłożu innym niż betonowe, przekrój do 30 mm2. Analogia do 50 mm2 Krotność=1,5 m 9, Przewód kabelkowy YLYżo 5x10mm2 m 9, KNNR 5/1208/2 Zaprawianie bruzd, bruzda szerokości do 50 mm m 9, KNNR 5/1208/5 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowo-wapiennej 2.13 KNNR 5/701/2 Kopanie rowów dla kabli, ręcznie, grunt kategorii III 9*0,05*0,05 0, RAZEM: 0, m3 0,02 5*0,8*0,4+60*0,8*0,4+40*0,8*0,4 33, RAZEM: 33, m3 33, KNNR 5/706/1 Nasypanie warstwy piasku na dnie rowu kablowego, szerokość do 0,4 m Krotność=2 m 105, KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm m 23, Rura Arot DVK 50 niebieska m 23, KNNR 5/707/1 Układanie kabli w rowach kablowych - ręcznie, kabel do 0,5 kg/m, przykrycie folią m 87, KNNR 5/713/1 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 0,5 kg/m m 23, Kabel YKYżo 5x4mm2 0,6/1kV m 85, Kabel YKYżo 5x2,5mm2 0,6/1kV m 48, Kabel YKYżo 3x2,5mm2 0,6/1kV m 15,00

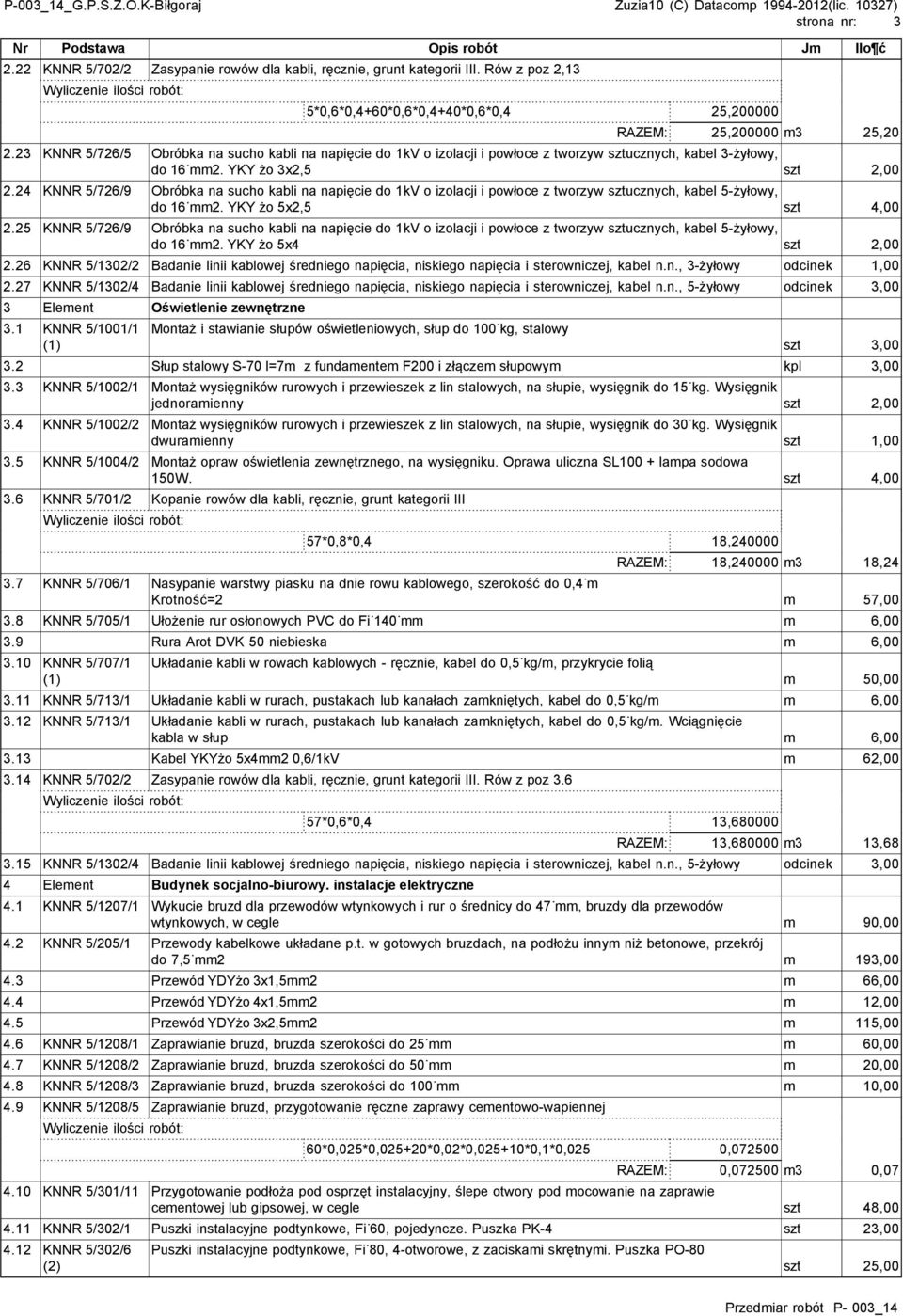

3 strona nr: 3 <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilo ć 2.22 KNNR 5/702/2 Zasypanie rowów dla kabli, ręcznie, grunt kategorii III. Rów z poz 2,13 5*0,6*0,4+60*0,6*0,4+40*0,6*0,4 25, RAZEM: 25, m3 25, KNNR 5/726/5 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 3-żyłowy, do 16 mm2. YKY żo 3x2,5 szt 2, KNNR 5/726/9 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 5-żyłowy, do 16 mm2. YKY żo 5x2,5 szt 4, KNNR 5/726/9 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 5-żyłowy, do 16 mm2. YKY żo 5x4 szt 2, KNNR 5/1302/2 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 3-żyłowy odcinek 1, KNNR 5/1302/4 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 5-żyłowy odcinek 3,00 3 Element Oświetlenie zewnętrzne 3.1 KNNR 5/1001/1 Montaż i stawianie słupów oświetleniowych, słup do 100 kg, stalowy szt 3, Słup stalowy S-70 l=7m z fundamentem F200 i złączem słupowym kpl 3, KNNR 5/1002/1 Montaż wysięgników rurowych i przewieszek z lin stalowych, na słupie, wysięgnik do 15 kg. Wysięgnik jednoramienny szt 2, KNNR 5/1002/2 Montaż wysięgników rurowych i przewieszek z lin stalowych, na słupie, wysięgnik do 30 kg. Wysięgnik dwuramienny szt 1, KNNR 5/1004/2 Montaż opraw oświetlenia zewnętrznego, na wysięgniku. Oprawa uliczna SL100 + lampa sodowa 150W. szt 4, KNNR 5/701/2 Kopanie rowów dla kabli, ręcznie, grunt kategorii III 57*0,8*0,4 18, RAZEM: 18, m3 18, KNNR 5/706/1 Nasypanie warstwy piasku na dnie rowu kablowego, szerokość do 0,4 m Krotność=2 m 57, KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm m 6, Rura Arot DVK 50 niebieska m 6, KNNR 5/707/1 Układanie kabli w rowach kablowych - ręcznie, kabel do 0,5 kg/m, przykrycie folią m 50, KNNR 5/713/1 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 0,5 kg/m m 6, KNNR 5/713/1 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 0,5 kg/m. Wciągnięcie kabla w słup m 6, Kabel YKYżo 5x4mm2 0,6/1kV m 62, KNNR 5/702/2 Zasypanie rowów dla kabli, ręcznie, grunt kategorii III. Rów z poz *0,6*0,4 13, RAZEM: 13, m3 13, KNNR 5/1302/4 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 5-żyłowy odcinek 3,00 4 Element Budynek socjalno-biurowy. instalacje elektryczne 4.1 KNNR 5/1207/1 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, w cegle m 90, KNNR 5/205/1 Przewody kabelkowe układane p.t. w gotowych bruzdach, na podłożu innym niż betonowe, przekrój do 7,5 mm2 m 193, Przewód YDYżo 3x1,5mm2 m 66, Przewód YDYżo 4x1,5mm2 m 12, Przewód YDYżo 3x2,5mm2 m 115, KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm m 60, KNNR 5/1208/2 Zaprawianie bruzd, bruzda szerokości do 50 mm m 20, KNNR 5/1208/3 Zaprawianie bruzd, bruzda szerokości do 100 mm m 10, KNNR 5/1208/5 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowo-wapiennej 60*0,025*0,025+20*0,02*0,025+10*0,1*0,025 0, RAZEM: 0, m3 0, KNNR 5/301/11 Przygotowanie podłoża pod osprzęt instalacyjny, ślepe otwory pod mocowanie na zaprawie cementowej lub gipsowej, w cegle szt 48, KNNR 5/302/1 Puszki instalacyjne podtynkowe, Fi 60, pojedyncze. Puszka PK-4 szt 23, KNNR 5/302/6 Puszki instalacyjne podtynkowe, Fi 80, 4-otworowe, z zaciskami skrętnymi. Puszka PO-80 szt 25,00

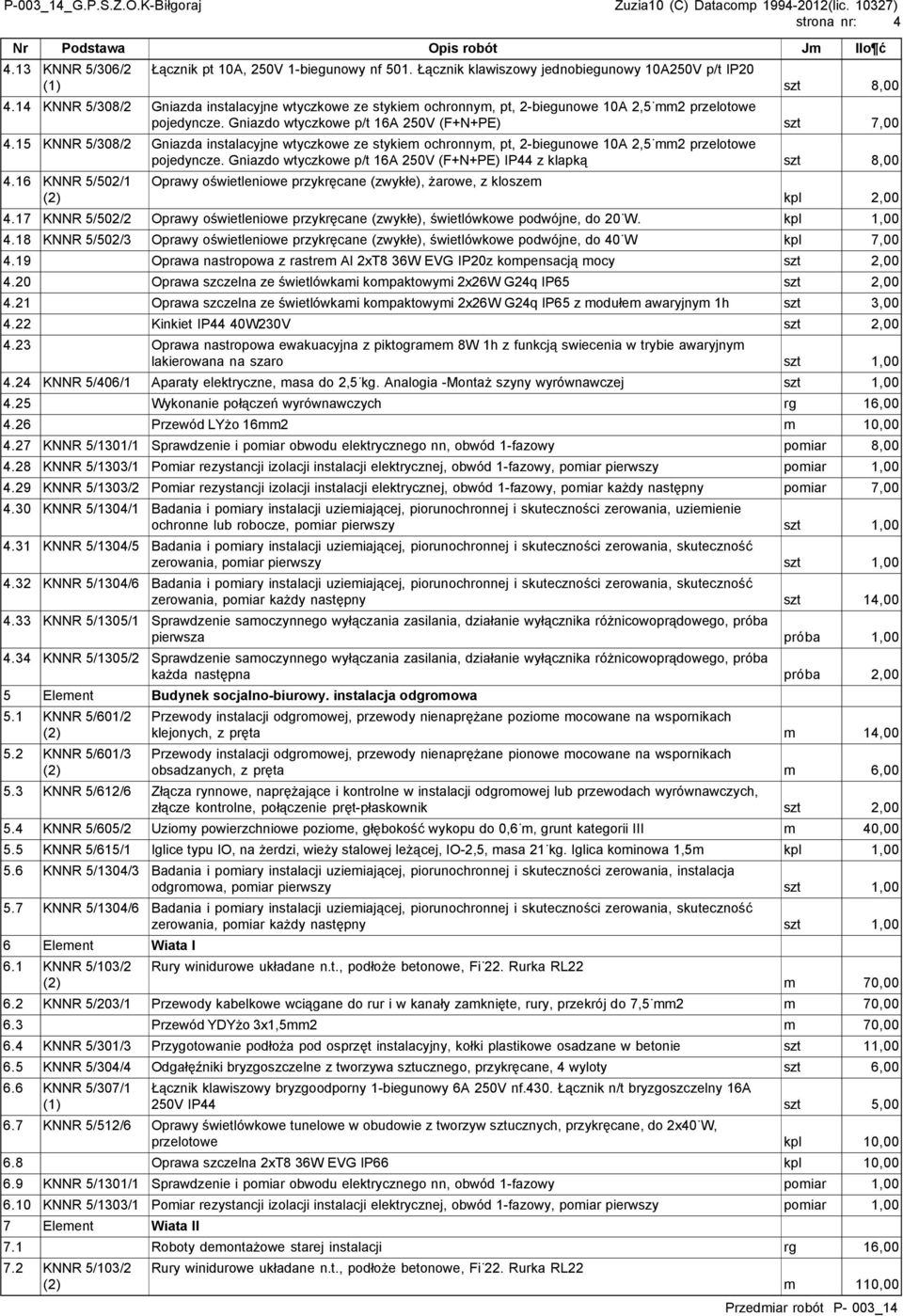

4 strona nr: 4 <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilo ć 4.13 KNNR 5/306/2 Łącznik pt 10A, 250V 1-biegunowy nf 501. Łącznik klawiszowy jednobiegunowy 10A250V p/t IP20 szt 8, KNNR 5/308/2 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, pt, 2-biegunowe 10A 2,5 mm2 przelotowe pojedyncze. Gniazdo wtyczkowe p/t 16A 250V (F+N+PE) szt 7, KNNR 5/308/2 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, pt, 2-biegunowe 10A 2,5 mm2 przelotowe pojedyncze. Gniazdo wtyczkowe p/t 16A 250V (F+N+PE) IP44 z klapką szt 8, KNNR 5/502/1 Oprawy oświetleniowe przykręcane (zwykłe), żarowe, z kloszem kpl 2, KNNR 5/502/2 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 20 W. kpl 1, KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W kpl 7, Oprawa nastropowa z rastrem Al 2xT8 36W EVG IP20z kompensacją mocy szt 2, Oprawa szczelna ze świetlówkami kompaktowymi 2x26W G24q IP65 szt 2, Oprawa szczelna ze świetlówkami kompaktowymi 2x26W G24q IP65 z modułem awaryjnym 1h szt 3, Kinkiet IP44 40W230V szt 2, Oprawa nastropowa ewakuacyjna z piktogramem 8W 1h z funkcją swiecenia w trybie awaryjnym lakierowana na szaro szt 1, KNNR 5/406/1 Aparaty elektryczne, masa do 2,5 kg. Analogia -Montaż szyny wyrównawczej szt 1, Wykonanie połączeń wyrównawczych rg 16, Przewód LYżo 16mm2 m 10, KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy pomiar 8, KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy pomiar 1, KNNR 5/1303/2 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar każdy następny pomiar 7, KNNR 5/1304/1 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, uziemienie ochronne lub robocze, pomiar pierwszy szt 1, KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar pierwszy szt 1, KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar każdy następny szt 14, KNNR 5/1305/1 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika różnicowoprądowego, próba pierwsza próba 1, KNNR 5/1305/2 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika różnicowoprądowego, próba każda następna próba 2,00 5 Element Budynek socjalno-biurowy. instalacja odgromowa 5.1 KNNR 5/601/2 5.2 KNNR 5/601/3 Przewody instalacji odgromowej, przewody nienaprężane poziome mocowane na wspornikach klejonych, z pręta m 14,00 Przewody instalacji odgromowej, przewody nienaprężane pionowe mocowane na wspornikach obsadzanych, z pręta m 6, KNNR 5/612/6 Złącza rynnowe, naprężające i kontrolne w instalacji odgromowej lub przewodach wyrównawczych, złącze kontrolne, połączenie pręt-płaskownik szt 2, KNNR 5/605/2 Uziomy powierzchniowe poziome, głębokość wykopu do 0,6 m, grunt kategorii III m 40, KNNR 5/615/1 Iglice typu IO, na żerdzi, wieży stalowej leżącej, IO-2,5, masa 21 kg. Iglica kominowa 1,5m kpl 1, KNNR 5/1304/3 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, instalacja odgromowa, pomiar pierwszy szt 1, KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar każdy następny szt 1,00 6 Element Wiata I 6.1 KNNR 5/103/2 Rury winidurowe układane n.t., podłoże betonowe, Fi 22. Rurka RL22 m 70, KNNR 5/203/1 Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 7,5 mm2 m 70, Przewód YDYżo 3x1,5mm2 m 70, KNNR 5/301/3 Przygotowanie podłoża pod osprzęt instalacyjny, kołki plastikowe osadzane w betonie szt 11, KNNR 5/304/4 Odgałęźniki bryzgoszczelne z tworzywa sztucznego, przykręcane, 4 wyloty szt 6, KNNR 5/307/1 Łącznik klawiszowy bryzgoodporny 1-biegunowy 6A 250V nf.430. Łącznik n/t bryzgoszczelny 16A 250V IP44 szt 5, KNNR 5/512/6 Oprawy świetlówkowe tunelowe w obudowie z tworzyw sztucznych, przykręcane, do 2x40 W, przelotowe kpl 10, Oprawa szczelna 2xT8 36W EVG IP66 kpl 10, KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy pomiar 1, KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy pomiar 1,00 7 Element Wiata II 7.1 Roboty demontażowe starej instalacji rg 16, KNNR 5/103/2 Rury winidurowe układane n.t., podłoże betonowe, Fi 22. Rurka RL22 m 110,00

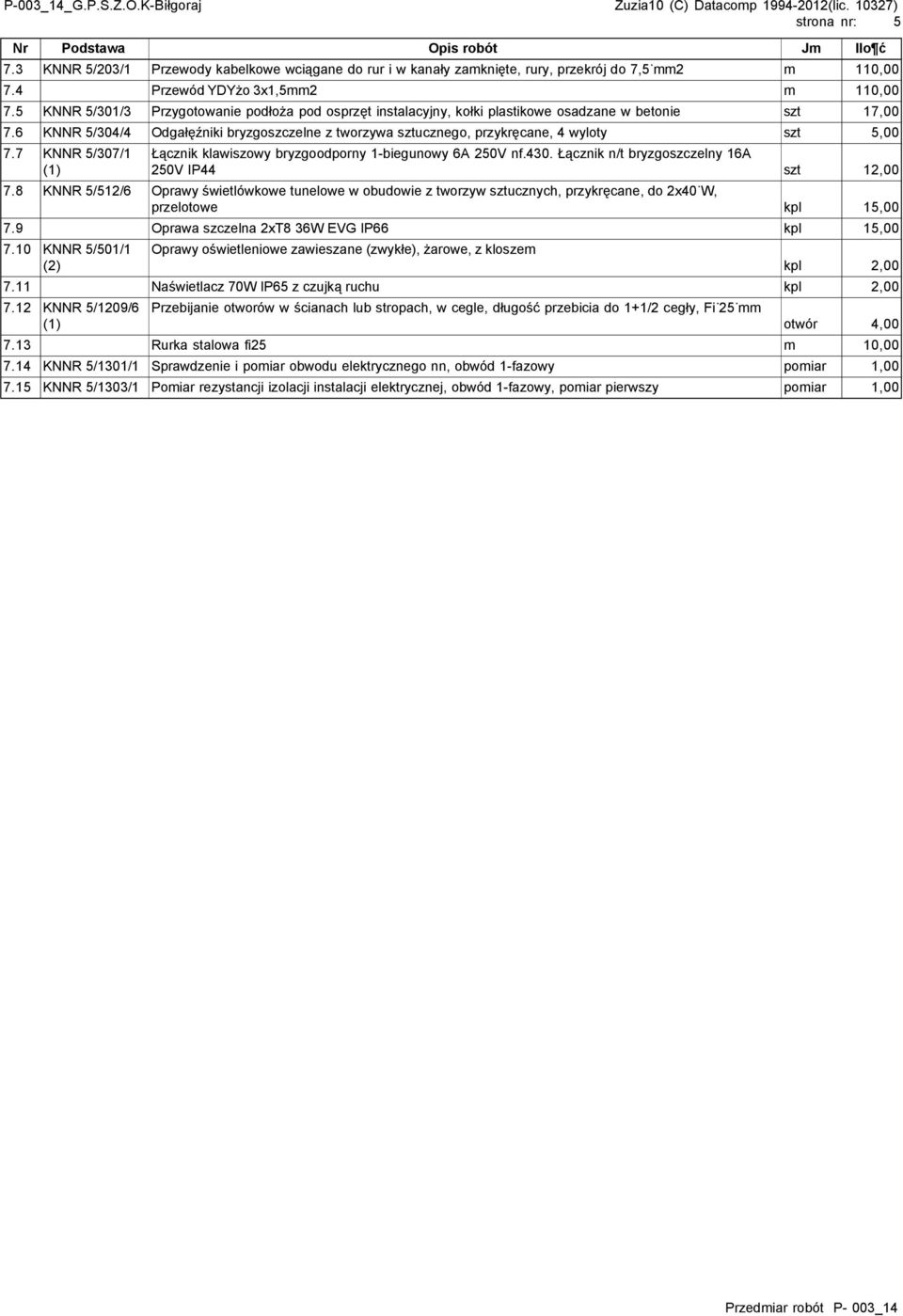

5 strona nr: 5 <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilo ć 7.3 KNNR 5/203/1 Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 7,5 mm2 m 110, Przewód YDYżo 3x1,5mm2 m 110, KNNR 5/301/3 Przygotowanie podłoża pod osprzęt instalacyjny, kołki plastikowe osadzane w betonie szt 17, KNNR 5/304/4 Odgałęźniki bryzgoszczelne z tworzywa sztucznego, przykręcane, 4 wyloty szt 5, KNNR 5/307/1 Łącznik klawiszowy bryzgoodporny 1-biegunowy 6A 250V nf.430. Łącznik n/t bryzgoszczelny 16A 250V IP44 szt 12, KNNR 5/512/6 Oprawy świetlówkowe tunelowe w obudowie z tworzyw sztucznych, przykręcane, do 2x40 W, przelotowe kpl 15, Oprawa szczelna 2xT8 36W EVG IP66 kpl 15, KNNR 5/501/1 Oprawy oświetleniowe zawieszane (zwykłe), żarowe, z kloszem kpl 2, Naświetlacz 70W IP65 z czujką ruchu kpl 2, KNNR 5/1209/6 Przebijanie otworów w ścianach lub stropach, w cegle, długość przebicia do 1+1/2 cegły, Fi 25 mm otwór 4, Rurka stalowa fi25 m 10, KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy pomiar 1, KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy pomiar 1,00

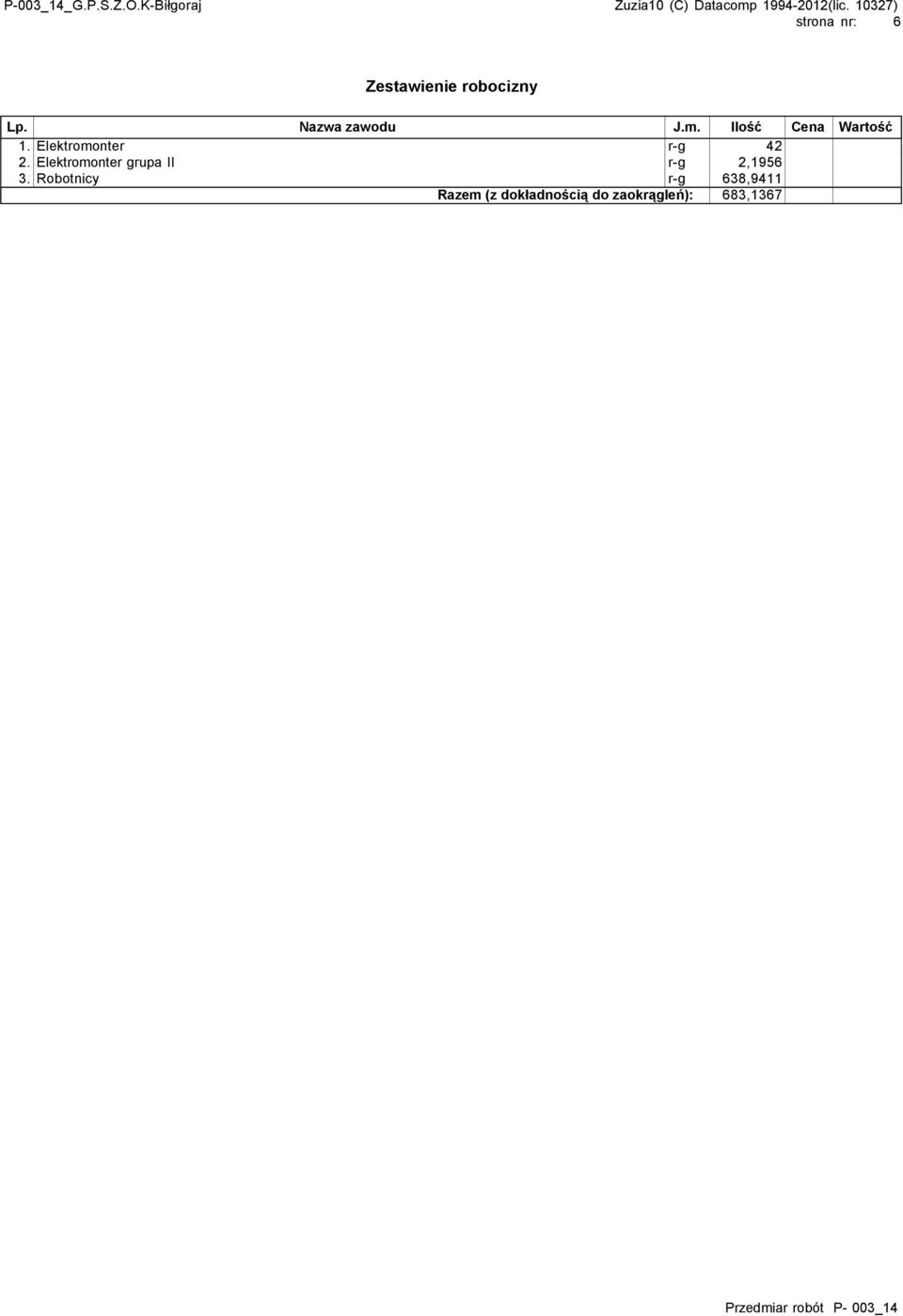

6 strona nr: 6 Zestawienie robocizny Lp. Nazwa zawodu J.m. Ilość Cena Wartość 1. Elektromonter r-g Elektromonter grupa II r-g 2, Robotnicy r-g 638,9411 Razem (z dokładnością do zaokrągleń): 683,1367

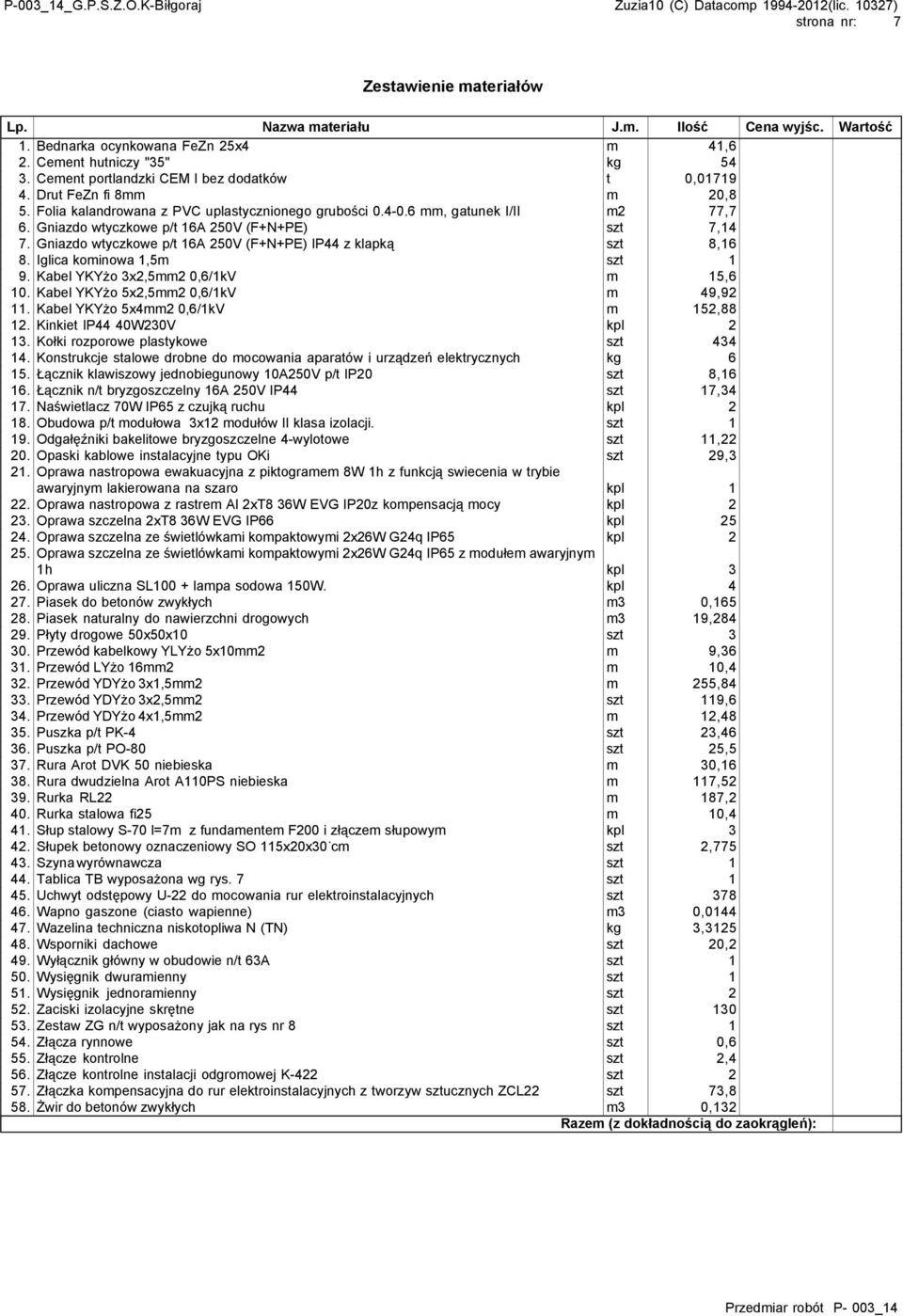

7 strona nr: 7 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość Cena wyjśc. Wartość 1. Bednarka ocynkowana FeZn 25x4 m 41,6 2. Cement hutniczy "35" kg Cement portlandzki CEM I bez dodatków t 0, Drut FeZn fi 8mm m 20,8 5. Folia kalandrowana z PVC uplastycznionego grubości mm, gatunek I/II m2 77,7 6. Gniazdo wtyczkowe p/t 16A 250V (F+N+PE) szt 7,14 7. Gniazdo wtyczkowe p/t 16A 250V (F+N+PE) IP44 z klapką szt 8,16 8. Iglica kominowa 1,5m szt 1 9. Kabel YKYżo 3x2,5mm2 0,6/1kV m 15,6 10. Kabel YKYżo 5x2,5mm2 0,6/1kV m 49, Kabel YKYżo 5x4mm2 0,6/1kV m 152, Kinkiet IP44 40W230V kpl Kołki rozporowe plastykowe szt Konstrukcje stalowe drobne do mocowania aparatów i urządzeń elektrycznych kg Łącznik klawiszowy jednobiegunowy 10A250V p/t IP20 szt 8, Łącznik n/t bryzgoszczelny 16A 250V IP44 szt 17, Naświetlacz 70W IP65 z czujką ruchu kpl Obudowa p/t modułowa 3x12 modułów II klasa izolacji. szt Odgałęźniki bakelitowe bryzgoszczelne 4-wylotowe szt 11, Opaski kablowe instalacyjne typu OKi szt 29,3 21. Oprawa nastropowa ewakuacyjna z piktogramem 8W 1h z funkcją swiecenia w trybie awaryjnym lakierowana na szaro kpl Oprawa nastropowa z rastrem Al 2xT8 36W EVG IP20z kompensacją mocy kpl Oprawa szczelna 2xT8 36W EVG IP66 kpl Oprawa szczelna ze świetlówkami kompaktowymi 2x26W G24q IP65 kpl Oprawa szczelna ze świetlówkami kompaktowymi 2x26W G24q IP65 z modułem awaryjnym 1h kpl Oprawa uliczna SL100 + lampa sodowa 150W. kpl Piasek do betonów zwykłych m3 0, Piasek naturalny do nawierzchni drogowych m3 19, Płyty drogowe 50x50x10 szt Przewód kabelkowy YLYżo 5x10mm2 m 9, Przewód LYżo 16mm2 m 10,4 32. Przewód YDYżo 3x1,5mm2 m 255, Przewód YDYżo 3x2,5mm2 szt 119,6 34. Przewód YDYżo 4x1,5mm2 m 12, Puszka p/t PK-4 szt 23, Puszka p/t PO-80 szt 25,5 37. Rura Arot DVK 50 niebieska m 30, Rura dwudzielna Arot A110PS niebieska m 117, Rurka RL22 m 187,2 40. Rurka stalowa fi25 m 10,4 41. Słup stalowy S-70 l=7m z fundamentem F200 i złączem słupowym kpl Słupek betonowy oznaczeniowy SO 115x20x30 cm szt 2, Szyna wyrównawcza szt Tablica TB wyposażona wg rys. 7 szt Uchwyt odstępowy U-22 do mocowania rur elektroinstalacyjnych szt Wapno gaszone (ciasto wapienne) m3 0, Wazelina techniczna niskotopliwa N (TN) kg 3, Wsporniki dachowe szt 20,2 49. Wyłącznik główny w obudowie n/t 63A szt Wysięgnik dwuramienny szt Wysięgnik jednoramienny szt Zaciski izolacyjne skrętne szt Zestaw ZG n/t wyposażony jak na rys nr 8 szt Złącza rynnowe szt 0,6 55. Złącze kontrolne szt 2,4 56. Złącze kontrolne instalacji odgromowej K-422 szt Złączka kompensacyjna do rur elektroinstalacyjnych z tworzyw sztucznych ZCL22 szt 73,8 58. Żwir do betonów zwykłych m3 0,132 Razem (z dokładnością do zaokrągleń):

8 strona nr: 8 Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość Cena Wartość 1. Koparko-ładowarka na podwoziu ciągnika kołowego 0.15 m3 m-g 0,33 2. Podnośnik montażowy PHM samochodowy m-g 2,83 3. Samochód dostawczy do 0.9 t m-g 3, Samochód samowyładowczy 5-10 t m-g 2, Samochód skrzyniowy 5-10 t m-g 3, Spawarka elektryczna transformatorowa 500 A m-g 0, Żuraw samochodowy 5-6 t m-g 3,1903 Razem m-g (z dokładnością do zaokrągleń): 16,5929
