1 Dot.: OBLICZENIA PRZEPOMPOWNI Nazwa Firmy: Adres: Kod: Telefon: Fax: Do: Instal-Bud-Projekt ul.lutosławskiego Kępno Sz.Pan Bogdan Królikowski POMPOWNIA: dwupompowa PRACA POMP: naprzemienna praca pomp POŁOŻENIE: teren zielony Dane wejściowe do doboru przepompowni: Maksymalny napływ ścieków: 3,61 l/s Halarm= 168,88 m.n.p.m. Rzędna terenu: 170,90 m.n.p.m. Hmax= 168,78 m.n.p.m. Rzędna dna rurociągu dopływowego I: 168,98 m.n.p.m. Hmin= 168,48 m.n.p.m. Rzędna dna rurociągu dopływowego II: - m.n.p.m. Hsuchob= 168,18 m.n.p.m. Rzędna dna rurociągu dopływowego III: - m.n.p.m. Rzędna osi rurociągu tłocznego: 169,60 m.n.p.m. Rzędna najwyższego punktu na trasie: 172,55 m.n.p.m. Długość rurociągu tłocznego: 1030 m OBLICZENIA PRZEPOMPOWNI 1. Wymagana wydajność pompy Qp Przyjęto Q= 6,00 l/s - rurociąg tłoczny: PE100 SDR17 - prędkość w rurociągu tłocznym V= 0,82 2. Wymagana całkowita wysokość podnoszenia pompy Hc: Hc- całkowita wysokość podnoszenia; Hg- wysokość geometryczna = 4,07 m; Hs- straty liniowe dla rurociągu tłocznego PE100 SDR m = 9,88 m Str. Dod: 0 m Hm- straty miejscowe z wykresu dla rur PE100 = 1,98 m; Hw- wylot z rurociągu tłocznego = 1,00 m; Hc= 16,93 m Przyjęto Hc= 17,50 m 3. Dobór pompy: Pompa prod. KSB typu: Amarex N F /042ULG-152 silnik: 4,20 kw Obroty: 2900 obr/min P2= 4,20 kw P1= - kw Parametry pracy pompy: Qp= 6,20 l/s, Hp= 18,70 m. UWAGI DODATKOWE :

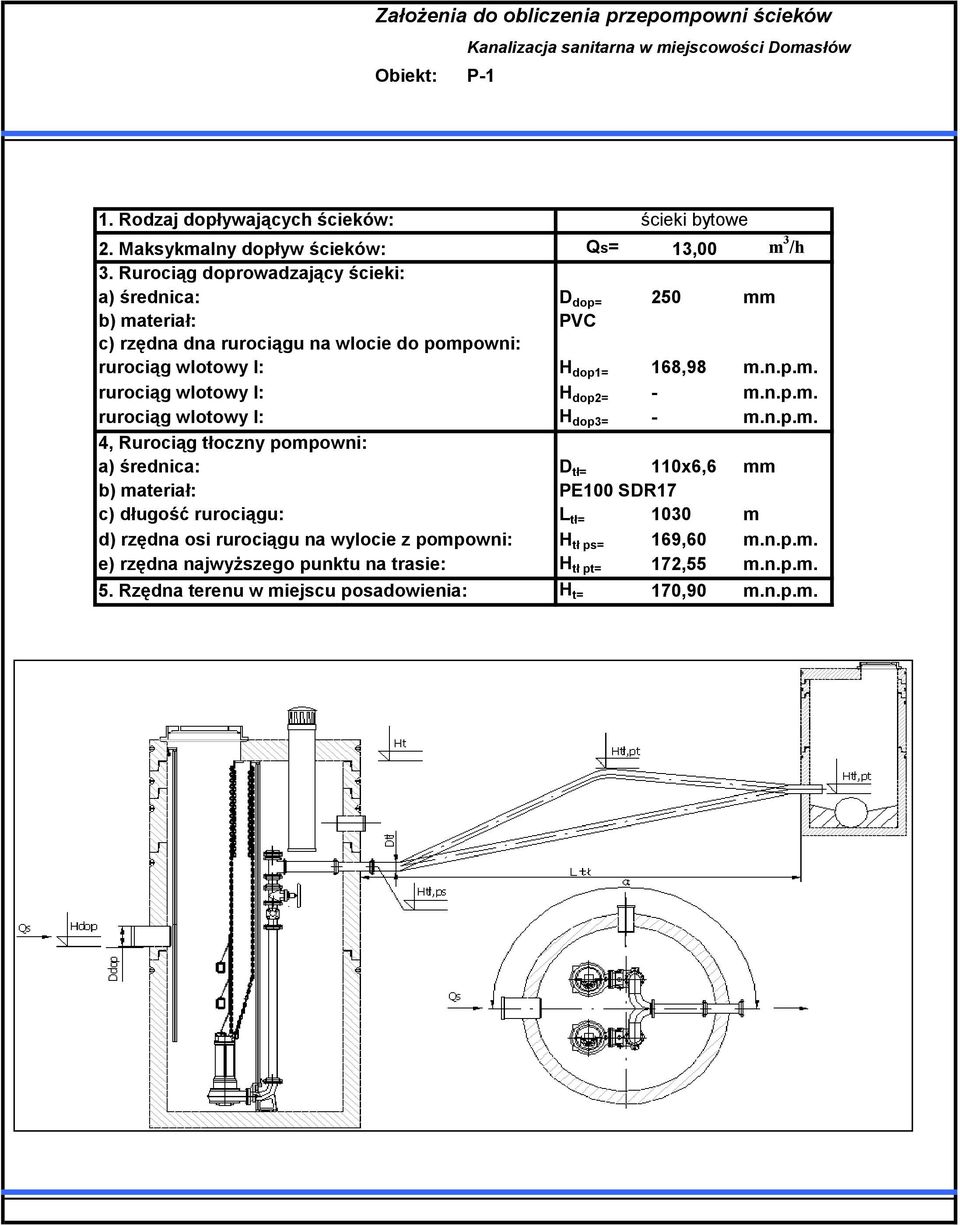

2 Założenia do obliczenia przepompowni ścieków 1. Rodzaj dopływających ścieków: ścieki bytowe 2. Maksykmalny dopływ ścieków: Qs= 13,00 m 3 /h 3. Rurociąg doprowadzający ścieki: a) średnica: D dop= 250 mm b) materiał: PVC c) rzędna dna rurociągu na wlocie do pompowni: rurociąg wlotowy I: H dop1= 168,98 m.n.p.m. rurociąg wlotowy I: H dop2= - m.n.p.m. rurociąg wlotowy I: H dop3= - m.n.p.m. 4, Rurociąg tłoczny pompowni: a) średnica: D tł= 110x6,6 mm b) materiał: PE100 SDR17 c) długość rurociągu: L tł= 1030 m d) rzędna osi rurociągu na wylocie z pompowni: H tł ps= 169,60 m.n.p.m. e) rzędna najwyższego punktu na trasie: H tł pt= 172,55 m.n.p.m. 5. Rzędna terenu w miejscu posadowienia: H t= 170,90 m.n.p.m.

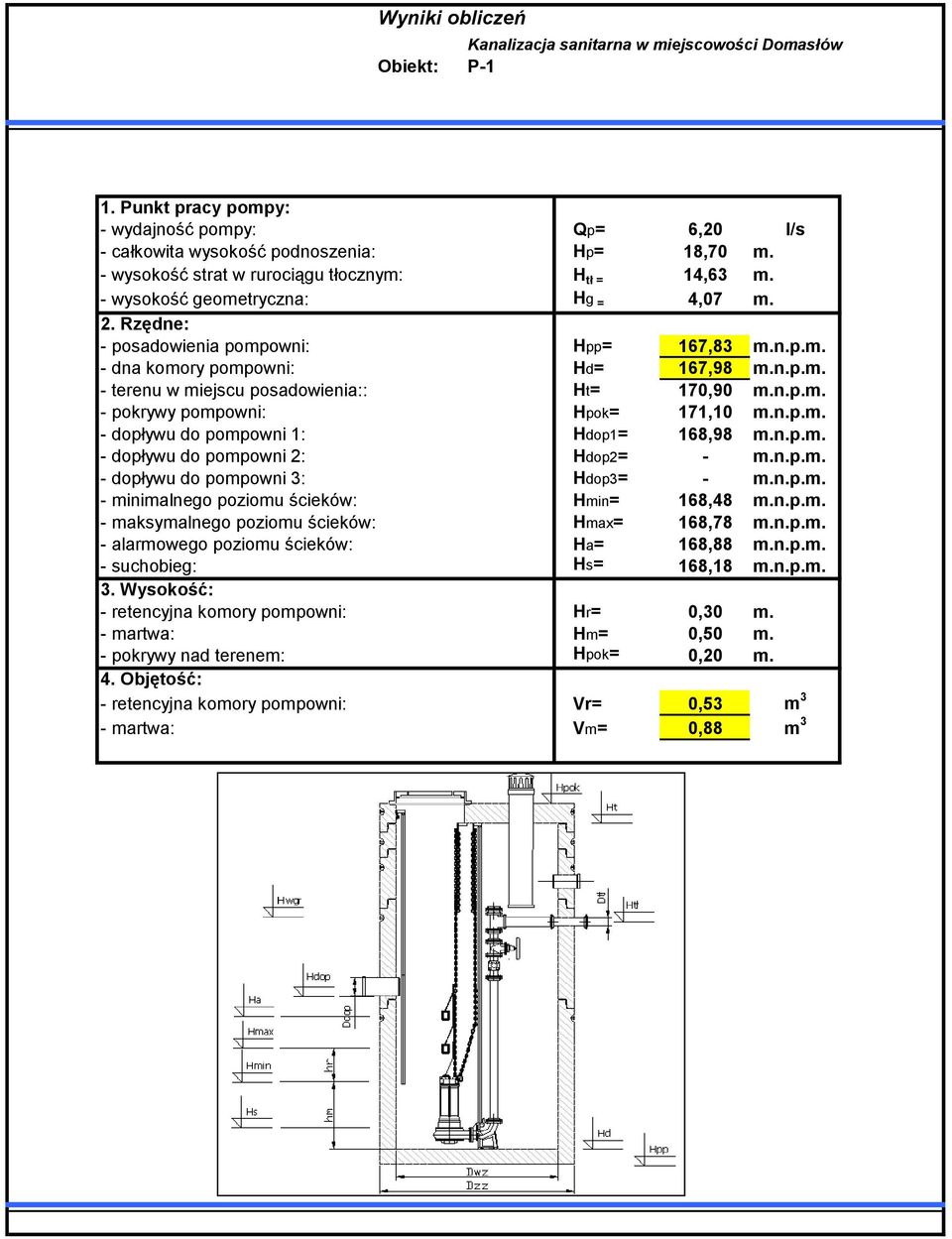

3 Wyniki obliczeń 1. Punkt pracy pompy: - wydajność pompy: Qp= 6,20 l/s - całkowita wysokość podnoszenia: Hp= 18,70 m. - wysokość strat w rurociągu tłocznym: H tł = 14,63 m. - wysokość geometryczna: Hg = 4,07 m. 2. Rzędne: - posadowienia pompowni: Hpp= 167,83 m.n.p.m. - dna komory pompowni: Hd= 167,98 m.n.p.m. - terenu w miejscu posadowienia:: Ht= 170,90 m.n.p.m. - pokrywy pompowni: Hpok= 171,10 m.n.p.m. - dopływu do pompowni 1: Hdop1= 168,98 m.n.p.m. - dopływu do pompowni 2: Hdop2= - m.n.p.m. - dopływu do pompowni 3: Hdop3= - m.n.p.m. - minimalnego poziomu ścieków: Hmin= 168,48 m.n.p.m. - maksymalnego poziomu ścieków: Hmax= 168,78 m.n.p.m. - alarmowego poziomu ścieków: Ha= 168,88 m.n.p.m. - suchobieg: Hs= 168,18 m.n.p.m. 3. Wysokość: - retencyjna komory pompowni: Hr= 0,30 m. - martwa: Hm= 0,50 m. - pokrywy nad terenem: Hpok= 0,20 m. 4. Objętość: - retencyjna komory pompowni: Vr= 0,53 m 3 - martwa: Vm= 0,88 m 3

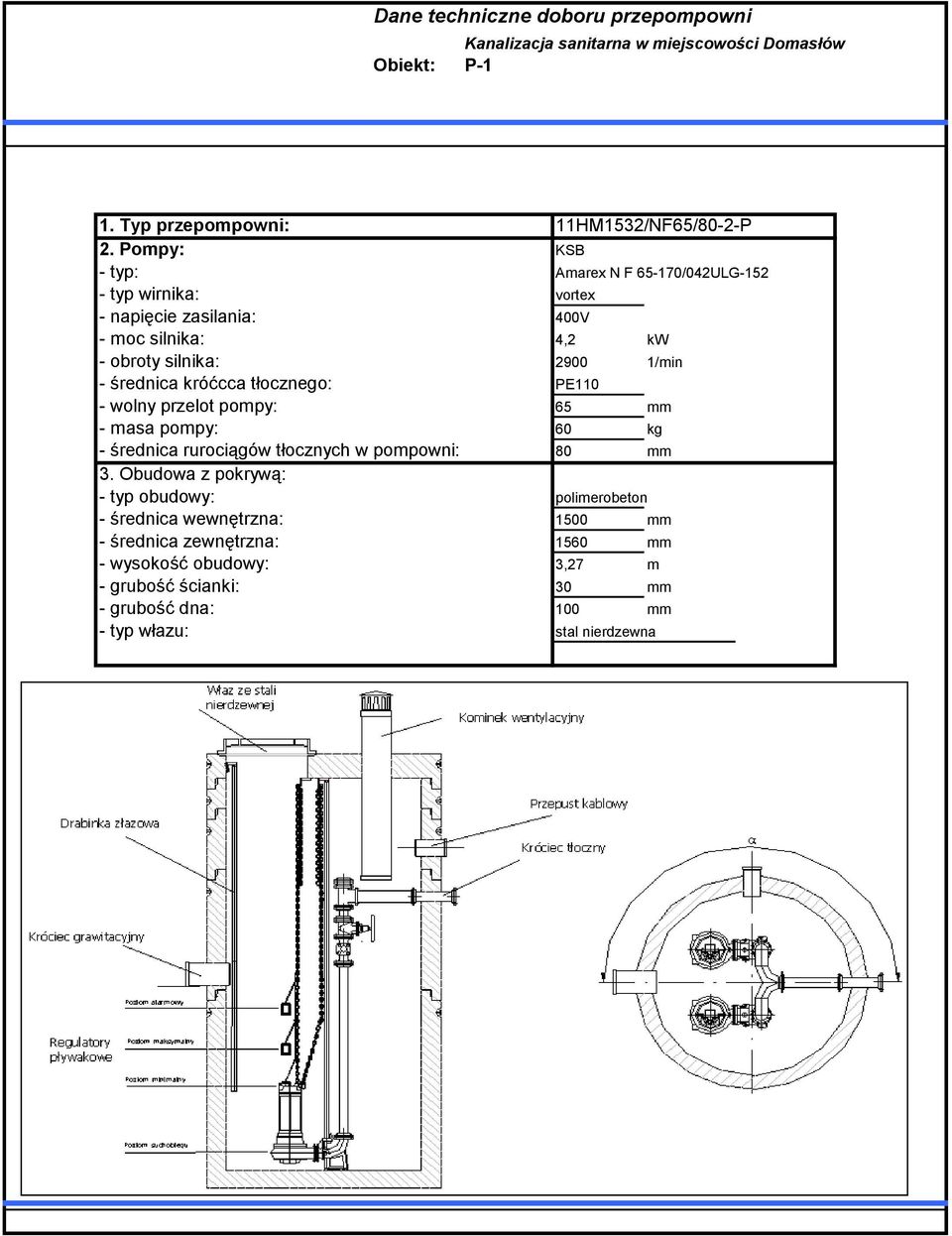

4 Dane techniczne doboru przepompowni 1. Typ przepompowni: 11HM1532/NF65/80-2-P 2. Pompy: KSB - typ: Amarex N F /042ULG typ wirnika: vortex - napięcie zasilania: 400V - moc silnika: 4,2 kw - obroty silnika: /min - średnica króćcca tłocznego: PE110 - wolny przelot pompy: 65 mm - masa pompy: 60 kg - średnica rurociągów tłocznych w pompowni: 80 mm 3. Obudowa z pokrywą: - typ obudowy: polimerobeton - średnica wewnętrzna: 1500 mm - średnica zewnętrzna: 1560 mm - wysokość obudowy: 3,27 m - grubość ścianki: 30 mm - grubość dna: 100 mm - typ włazu: stal nierdzewna

5 Wytyczne do wykonania przepompowni ścieków "HYDRO MARKO" Nazwa i adres firmy: ul. Wojska Polskiego Jarocin Lokalizacja obiektu: Typ przepompowni: 11HM1532/NF65/80-2-P Rurociągi doprowadzające ścieki: - materiał: PVC - średnica: Ddop= 250,00 mm - rzędna dna rurociągu na wlocie do pompowni: -wlot 1: Hdop= 168,98 m.n.p.m. -wlot 2: Hdop= - m.n.p.m. -wlot 3: Hdop= - m.n.p.m. Rurociągi tłoczny pompowni: - materiał: PE100 SDR17 - średnica: Ddop= 110x6,6 mm - rzędna osi rurociągu na wylocie z pompowni: Htł= 169,60 m.n.p.m. Komora pompowni: - usytuowanie pompowni: teren zielony - średnica wewnętrzna: Dw= 1500 mm - rzędna dna komory: Hd= 167,98 m.n.p.m. - rzędna pokrywy: Hpok= 171,10 m.n.p.m. - rzędna posadowienia pompowni: Hpp= 167,83 m.n.p.m. - rzędna terenu w miejscu posadowienia pompowni: Ht= 170,90 m.n.p.m. Miejsce montażu szafki sterowniczej: obok przepompowni Kąt pomiędzy osiami rurociągu dopływowego i tłocznego: 45 -
