1 Pompy zatapialne i przepompownie ścieków ODPROWADZANIE WODY ZANIECZYSZCZONEJ I ŚCIEKÓW

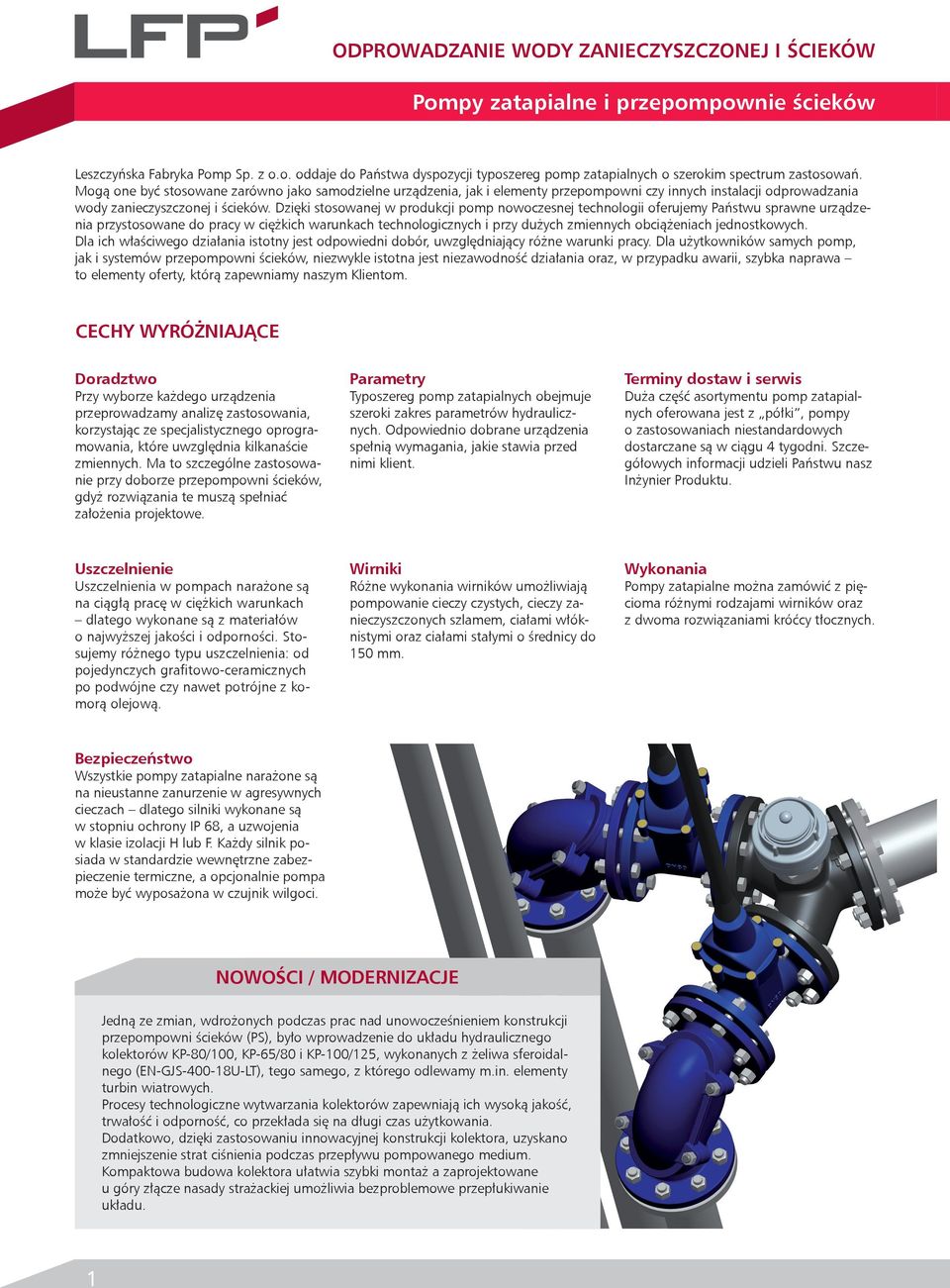

2 Pompy zatapialne i przepompownie ścieków Leszczyńska Fabryka Pomp Sp. z o.o. oddaje do Państwa dyspozycji typoszereg pomp zatapialnych o szerokim spectrum zastosowań. Mogą one być stosowane zarówno jako samodzielne urządzenia, jak i elementy przepompowni czy innych instalacji odprowadzania wody zanieczyszczonej i ścieków. Dzięki stosowanej w produkcji pomp nowoczesnej technologii oferujemy Państwu sprawne urządzenia przystosowane do pracy w ciężkich warunkach technologicznych i przy dużych zmiennych obciążeniach jednostkowych. Dla ich właściwego działania istotny jest odpowiedni dobór, uwzględniający różne warunki pracy. Dla użytkowników samych pomp, jak i systemów przepompowni ścieków, niezwykle istotna jest niezawodność działania oraz, w przypadku awarii, szybka naprawa to elementy oferty, którą zapewniamy naszym Klientom. CECHY WYRÓŻNIAJĄCE Doradztwo Przy wyborze każdego urządzenia przeprowadzamy analizę zastosowania, korzystając ze specjalistycznego oprogramowania, które uwzględnia kilkanaście zmiennych. Ma to szczególne zastosowanie przy doborze przepompowni ścieków, gdyż rozwiązania te muszą spełniać założenia projektowe. Parametry Typoszereg pomp zatapialnych obejmuje szeroki zakres parametrów hydraulicznych. Odpowiednio dobrane urządzenia spełnią wymagania, jakie stawia przed nimi klient. Terminy dostaw i serwis Duża część asortymentu pomp zatapialnych oferowana jest z półki, pompy o zastosowaniach niestandardowych dostarczane są w ciągu 4 tygodni. Szczegółowych informacji udzieli Państwu nasz Inżynier Produktu. Uszczelnienie Uszczelnienia w pompach narażone są na ciągłą pracę w ciężkich warunkach dlatego wykonane są z materiałów o najwyższej jakości i odporności. Stosujemy różnego typu uszczelnienia: od pojedynczych grafitowo-ceramicznych po podwójne czy nawet potrójne z komorą olejową. Wirniki Różne wykonania wirników umożliwiają pompowanie cieczy czystych, cieczy zanieczyszczonych szlamem, ciałami włóknistymi oraz ciałami stałymi o średnicy do 150 mm. Wykonania Pompy zatapialne można zamówić z pięcioma różnymi rodzajami wirników oraz z dwoma rozwiązaniami króćcy tłocznych. Bezpieczeństwo Wszystkie pompy zatapialne narażone są na nieustanne zanurzenie w agresywnych cieczach dlatego silniki wykonane są w stopniu ochrony IP 68, a uzwojenia w klasie izolacji H lub F. Każdy silnik posiada w standardzie wewnętrzne zabezpieczenie termiczne, a opcjonalnie pompa może być wyposażona w czujnik wilgoci. NOWOŚCI / MODERNIZACJE Jedną ze zmian, wdrożonych podczas prac nad unowocześnieniem konstrukcji przepompowni ścieków (PS), było wprowadzenie do układu hydraulicznego kolektorów KP-80/100, KP-65/80 i KP-100/125, wykonanych z żeliwa sferoidalnego (EN-GJS U-LT), tego samego, z którego odlewamy m.in. elementy turbin wiatrowych. Procesy technologiczne wytwarzania kolektorów zapewniają ich wysoką jakość, trwałość i odporność, co przekłada się na długi czas użytkowania. Dodatkowo, dzięki zastosowaniu innowacyjnej konstrukcji kolektora, uzyskano zmniejszenie strat ciśnienia podczas przepływu pompowanego medium. Kompaktowa budowa kolektora ułatwia szybki montaż a zaprojektowane u góry złącze nasady strażackiej umożliwia bezproblemowe przepłukiwanie układu. 1

3 Pompy zatapialne z wirnikiem otwartym Pompy DP przeznaczone są do tłoczenia wody czystej, spienionej, zaszlamionej oraz cieczy zanieczyszczonych biologicznie, zawierających cząstki stałe i ścierające, ale jednocześnie pozbawionych zanieczyszczeń włóknistych pochodzenia roślinnego lub zwierzęcego. DP N PLUS Pompy monoblokowe przenośne stosowane w gospodarstwach wiejskich i domowych do opróżniania zbiorników, odwadniania piwnic,wykopów, podlewania upraw oraz w małym przemyśle. Pompy wyposażone w kosz ssący z otworami umożliwiają przepompowywanie cieczy z zawartością zanieczyszczeń do określonego rozmiaru Wydajność do 38 m 3 /h Wysokość podnoszenia do 18 m wielkość zanieczyszczeń do 15 mm 3~ V DP/DS , DP 1 2 DP/DS DP 1 2 Pompy przenośne oraz stacjonarne stosowane zarówno w gospodarstwach, jak i w małym przemyśle. Zalecane są do drenażu, odwadniania wykopów, podnoszenia ciśnienia w niewielkich systemach, zalewania zestawów hydroforowych, w przydomowych przepompowniach wód deszczowych oraz do opróżniania cystern i podlewania upraw. Pompy, wyposażone w kosz ssący, dostępne są z dwoma rodzajami kroćcy: pionowym (DP) lub poziomym (DS) do odpowiedniego montażu zgodnie w wymaganiami użytkownika Pompy stacjonarne z przyłączem kołnierzowym stosowane w przepompowniach ścieków i wód deszczowych oraz w oczyszczalniach technologicznych. Rozwiązanie konstrukcyjne pompy (wirnik) zapewnia wysoką sprawność działania Wydajność do 45 m 3 /h Wysokość podnoszenia do 18 m wielkość zanieczyszczeń do 10 mm 1~ V / 3~ V Wydajność do 490 m 3 /h Wysokość podnoszenia do 52 m wielkość zanieczyszczeń do 120 mm 3~ V 2

4 Pompy zatapialne z rozdrabniaczem Pompy te przeznaczone są do pompowania ścieków zwierzęcych, gnojówki, fekaliów, cieczy zanieczyszczonych miękkimi ciałami stałymi, zanieczyszczeniami włóknistymi, surowych ścieków komunalnych. Pompy wyposażono w zespół noży tnących, wirujący z prędkością 69 tys. obr/min, rozdrabniający większe zanieczyszczenia przed ich zassaniem przez pompę. DM N PLUS Pompy monoblokowe - zarówno przenośne, jak i stacjonarne stosowane w gospodarstwach hodowlanych, oczyszczalniach mechanicznych / biologicznych oraz przydomowych przepompowniach ścieków, systemach kanalizacji ciśnieniowej, przemyśle i gospodarstwach domowych Wydajność do 18 m 3 /h Wysokość podnoszenia do 26 m wielkość zanieczyszczeń dowolna 1~ V / 3~ V DM, DM2 Pompy stacjonarne stosowane w gospodarstwach hodowlanych, oczyszczalniach mechanicznych / biologicznych i przepompowniach ścieków, systemach kanalizacji ciśnieniowej, przemyśle i gospodarstwach domowych Wydajność do 28 m 3 /h Wysokość podnoszenia do 53 m wielkość zanieczyszczeń dowolna 1~ V / 3~ V 3

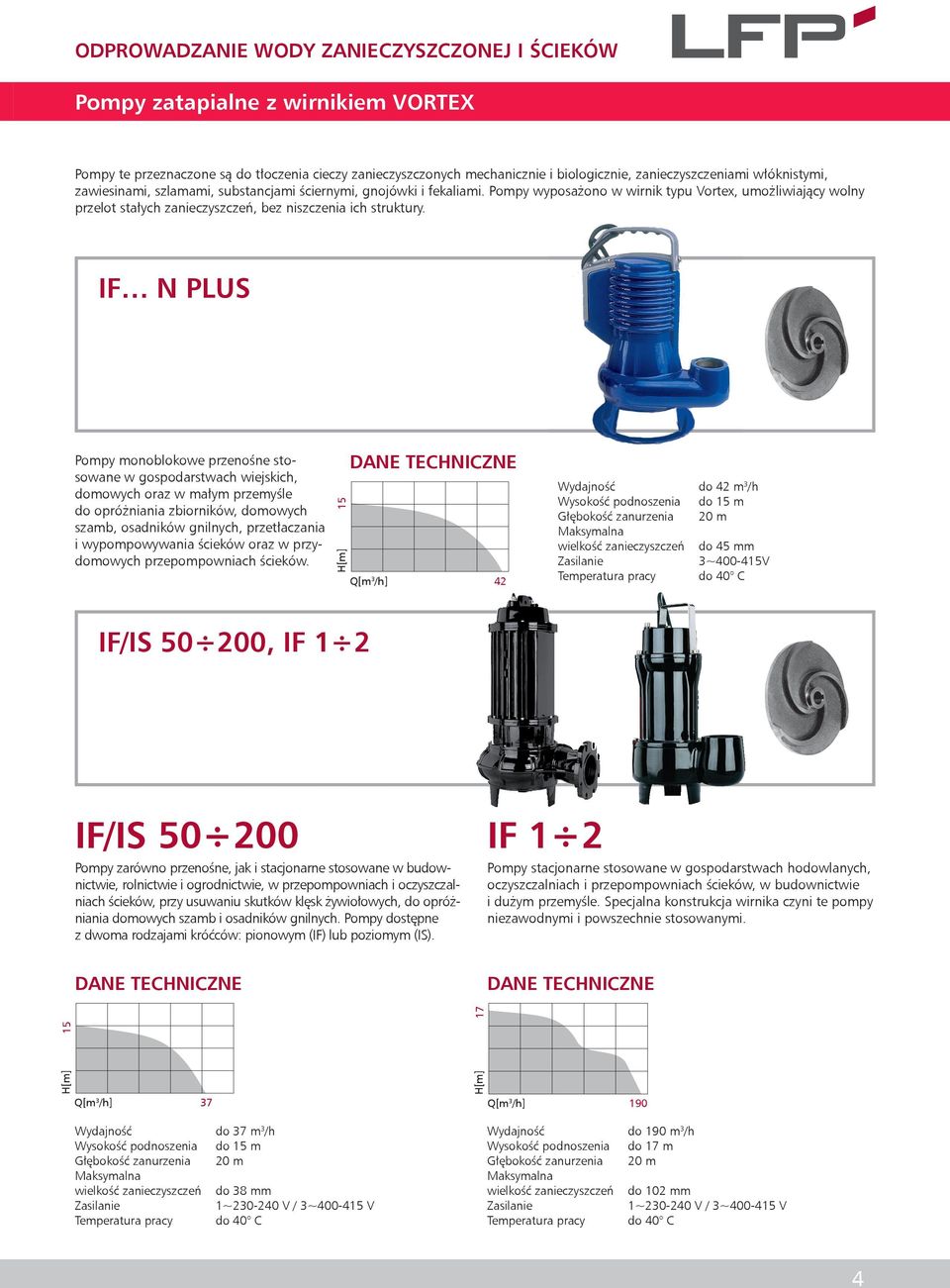

5 Pompy zatapialne z wirnikiem VORTEX Pompy te przeznaczone są do tłoczenia cieczy zanieczyszczonych mechanicznie i biologicznie, zanieczyszczeniami włóknistymi, zawiesinami, szlamami, substancjami ściernymi, gnojówki i fekaliami. Pompy wyposażono w wirnik typu Vortex, umożliwiający wolny przelot stałych zanieczyszczeń, bez niszczenia ich struktury. IF N PLUS Pompy monoblokowe przenośne stosowane w gospodarstwach wiejskich, domowych oraz w małym przemyśle do opróżniania zbiorników, domowych szamb, osadników gnilnych, przetłaczania i wypompowywania ścieków oraz w przydomowych przepompowniach ścieków Wydajność do 42 m 3 /h Wysokość podnoszenia do 15 m wielkość zanieczyszczeń do 45 mm 3~ V IF/IS , IF 1 2 IF/IS IF 1 2 Pompy zarówno przenośne, jak i stacjonarne stosowane w budownictwie, rolnictwie i ogrodnictwie, w przepompowniach i oczyszczalniach ścieków, przy usuwaniu skutków klęsk żywiołowych, do opróżniania domowych szamb i osadników gnilnych. Pompy dostępne z dwoma rodzajami króćców: pionowym (IF) lub poziomym (IS). Pompy stacjonarne stosowane w gospodarstwach hodowlanych, oczyszczalniach i przepompowniach ścieków, w budownictwie i dużym przemyśle. Specjalna konstrukcja wirnika czyni te pompy niezawodnymi i powszechnie stosowanymi Wydajność do 37 m 3 /h Wysokość podnoszenia do 15 m wielkość zanieczyszczeń do 38 mm 1~ V / 3~ V Wydajność do 190 m 3 /h Wysokość podnoszenia do 17 m wielkość zanieczyszczeń do 102 mm 1~ V / 3~ V 4

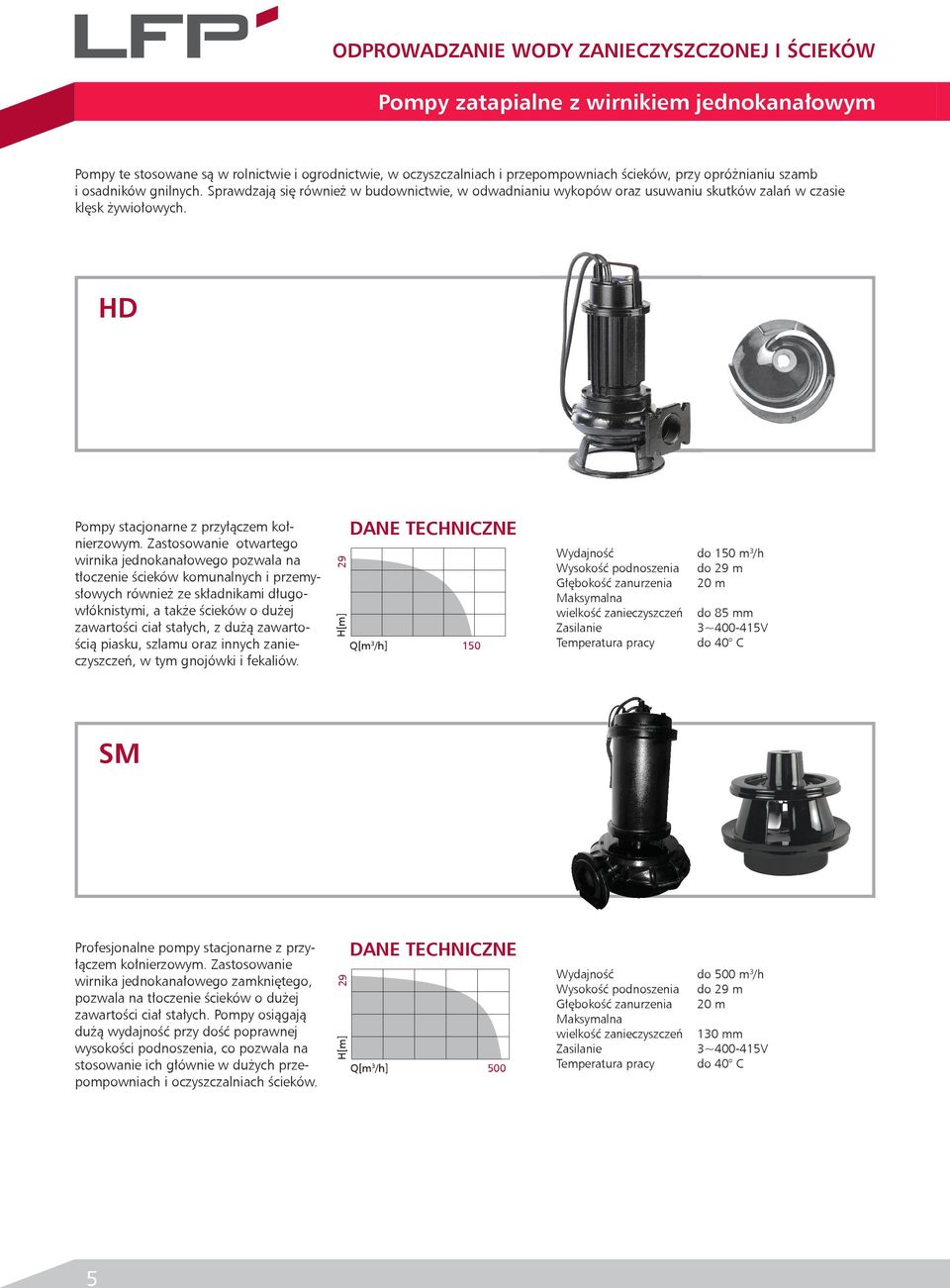

6 Pompy zatapialne z wirnikiem jednokanałowym Pompy te stosowane są w rolnictwie i ogrodnictwie, w oczyszczalniach i przepompowniach ścieków, przy opróżnianiu szamb i osadników gnilnych. Sprawdzają się również w budownictwie, w odwadnianiu wykopów oraz usuwaniu skutków zalań w czasie klęsk żywiołowych. HD Pompy stacjonarne z przyłączem kołnierzowym. Zastosowanie otwartego wirnika jednokanałowego pozwala na tłoczenie ścieków komunalnych i przemysłowych również ze składnikami długowłóknistymi, a także ścieków o dużej zawartości ciał stałych, z dużą zawartością piasku, szlamu oraz innych zanieczyszczeń, w tym gnojówki i fekaliów Wydajność do 150 m 3 /h Wysokość podnoszenia do 29 m wielkość zanieczyszczeń do 85 mm 3~ V SM Profesjonalne pompy stacjonarne z przyłączem kołnierzowym. Zastosowanie wirnika jednokanałowego zamkniętego, pozwala na tłoczenie ścieków o dużej zawartości ciał stałych. Pompy osiągają dużą wydajność przy dość poprawnej wysokości podnoszenia, co pozwala na stosowanie ich głównie w dużych przepompowniach i oczyszczalniach ścieków Wydajność do 500 m 3 /h Wysokość podnoszenia do 29 m wielkość zanieczyszczeń 130 mm 3~ V 5

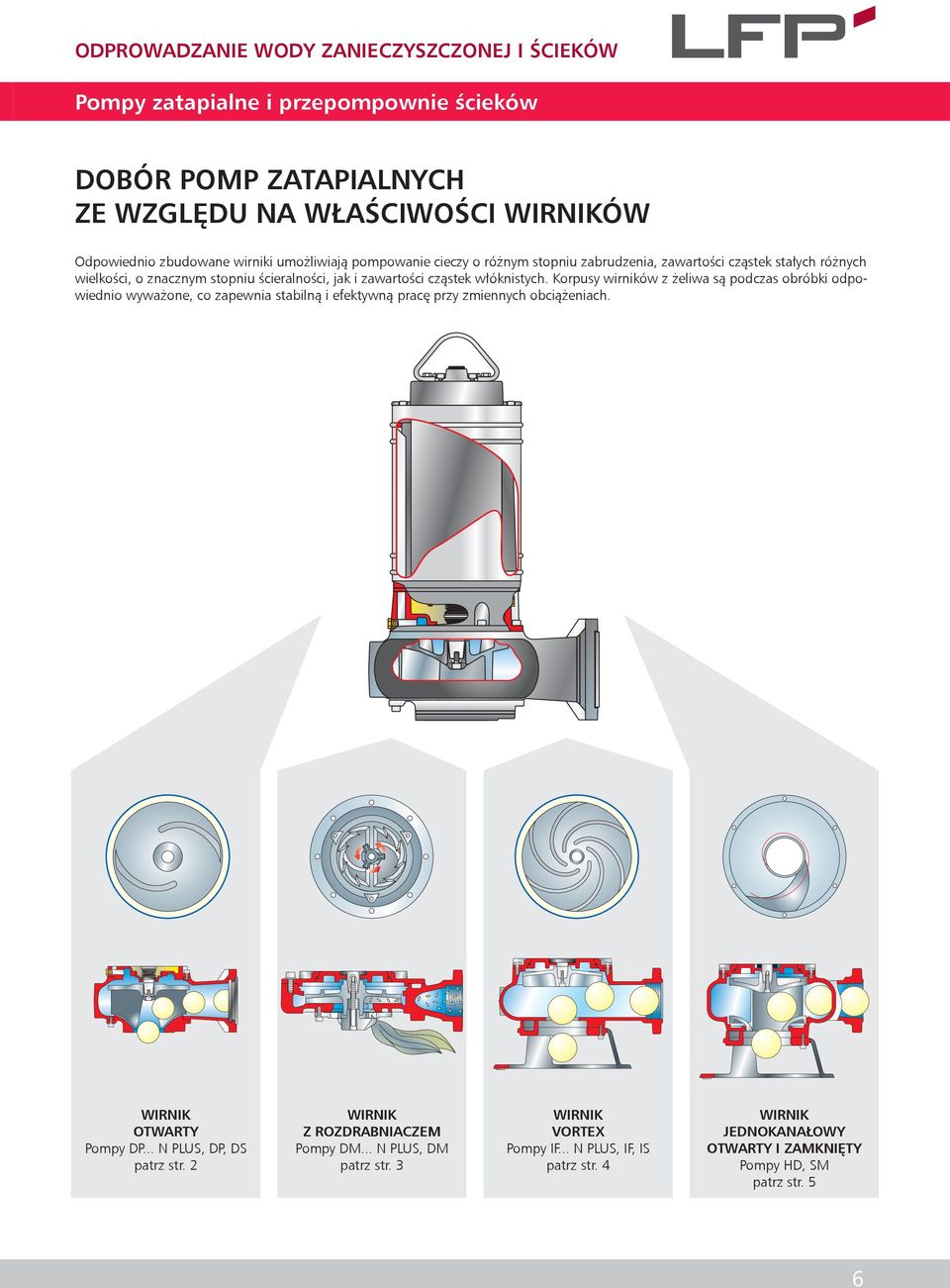

7 Pompy zatapialne i przepompownie ścieków DOBÓR POMP ZATAPIALNYCH ZE WZGLĘDU NA WŁAŚCIWOŚCI WIRNIKÓW Odpowiednio zbudowane wirniki umożliwiają pompowanie cieczy o różnym stopniu zabrudzenia, zawartości cząstek stałych różnych wielkości, o znacznym stopniu ścieralności, jak i zawartości cząstek włóknistych. Korpusy wirników z żeliwa są podczas obróbki odpowiednio wyważone, co zapewnia stabilną i efektywną pracę przy zmiennych obciążeniach. WIRNIK OTWARTY Pompy DP... N PLUS, DP, DS patrz str. 2 WIRNIK Z ROZDRABNIACZEM Pompy DM... N PLUS, DM patrz str. 3 WIRNIK VORTEX Pompy IF... N PLUS, IF, IS patrz str. 4 WIRNIK JEDNOKANAŁOWY OTWARTY I ZAMKNIĘTY Pompy HD, SM patrz str. 5 6

8 Pompy zatapialne i przepompownie ścieków AKCESORIA MONTAŻOWE STOPA DO POMPY Stopa umożliwia prawidłowe ustawienie pompy i zachowanie jej równowagi podczas pracy na dowolnym podłożu. Dla większości typów pomp zatapialnych wykonana jest z żeliwa, natomiast dla pomp SM również z blachy nierdzewnej. ZAWÓR ZWROTNY Z KULĄ GUMOWĄ Zawór uniemożliwiający cofanie się ścieków w wyniku awarii instalacji bądź podniesienia się poziomu cieczy w studzienkach kanalizacyjnych. Korpus wykonany z żeliwa, uszczelki i kula z NBR (mieszanka kauczukowa). STOPA SPRZĘGAJĄCA Stopa z górnym łącznikiem prowadnic, osadzona trwale w fundamencie, przeznaczona jest do montażu pomp z króćcem poziomym, mających zastosowanie głównie w przepompowniach ścieków. Korpus wykonany jest z żeliwa, natomiast uszczelka z NBR. ZAWÓR PRZEPŁYWOWY MIESZAJĄCY Służy do mieszania osadów przydennych w przepompowniach ścieków i oczyszczalniach, zapobiega gromadzeniu się osadów i ich zagniwaniu, pozwala na eksploatowanie przepompowni o znacznych średnicach bez wykonywania zakosów przy dnie. ZAWIESIE Przeznaczone do montażu pomp z króćcem pionowym o średnicy Ø50. Korpus wykonany jest z żeliwa, natomiast uszczelka z NBR. WYŁĄCZNIK PŁYWAKOWY Przeznaczany do załączania i wyłączania pomp w zależności od poziomu tłoczonego czynnika. Korpus wykonany z polipropylenu, przewód o długości 5 lub 10 m, połączenie z pompą bezpośrednie lub za pomocą skrzynki zaciskowej. 7

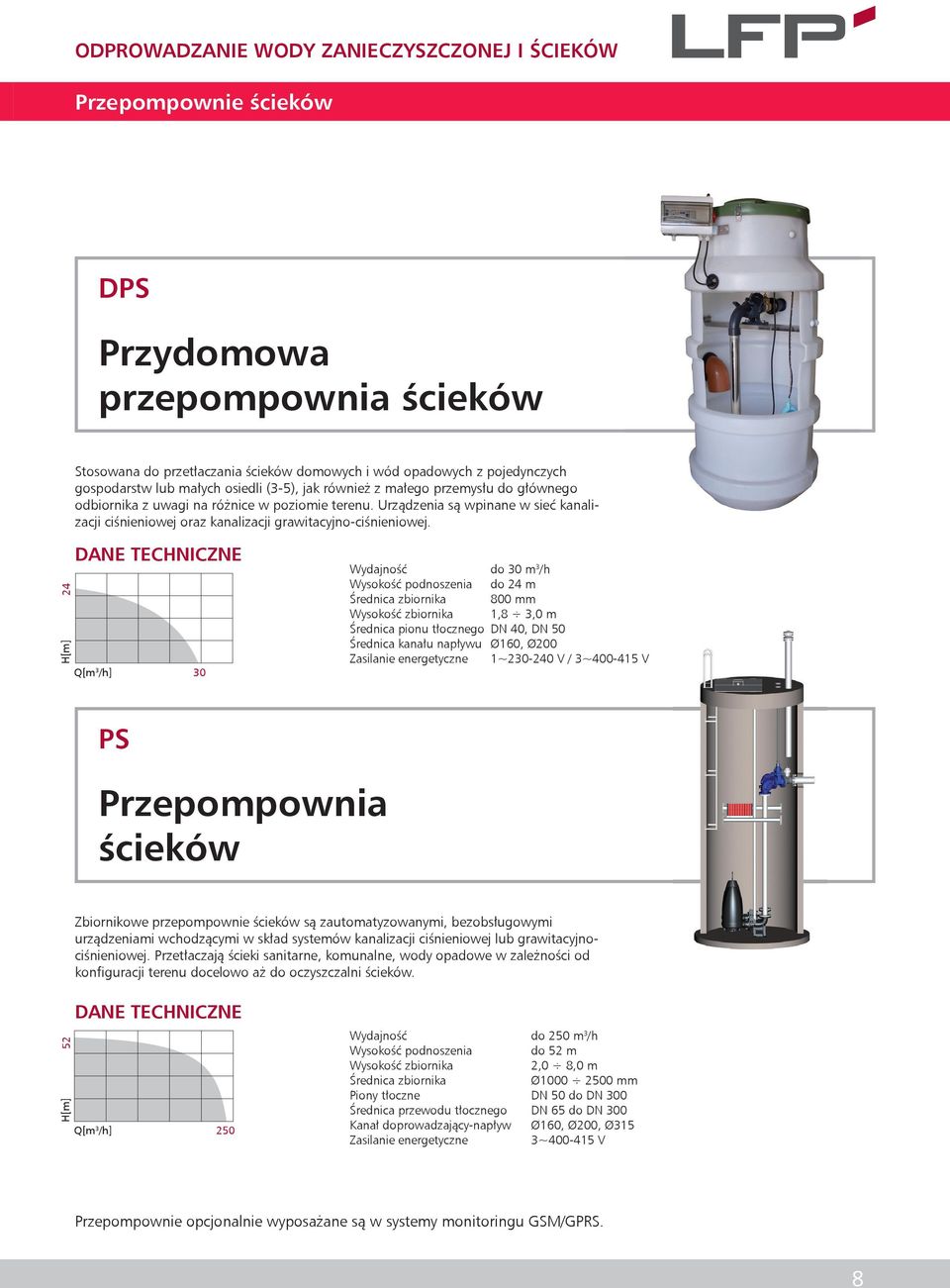

9 Przepompownie ścieków DPS Przydomowa przepompownia ścieków Stosowana do przetłaczania ścieków domowych i wód opadowych z pojedynczych gospodarstw lub małych osiedli (3-5), jak również z małego przemysłu do głównego odbiornika z uwagi na różnice w poziomie terenu. Urządzenia są wpinane w sieć kanalizacji ciśnieniowej oraz kanalizacji grawitacyjno-ciśnieniowej Wydajność do 30 m 3 /h Wysokość podnoszenia do 24 m Średnica zbiornika 800 mm Wysokość zbiornika 1,8 3,0 m Średnica pionu tłocznego DN 40, DN 50 Średnica kanału napływu Ø160, Ø200 energetyczne 1~ V / 3~ V PS Przepompownia ścieków Zbiornikowe przepompownie ścieków są zautomatyzowanymi, bezobsługowymi urządzeniami wchodzącymi w skład systemów kanalizacji ciśnieniowej lub grawitacyjnociśnieniowej. Przetłaczają ścieki sanitarne, komunalne, wody opadowe w zależności od konfiguracji terenu docelowo aż do oczyszczalni ścieków Wydajność do 250 m 3 /h Wysokość podnoszenia do 52 m Wysokość zbiornika 2,0 8,0 m Średnica zbiornika Ø mm Piony tłoczne DN 50 do DN 300 Średnica przewodu tłocznego DN 65 do DN 300 Kanał doprowadzający-napływ Ø160, Ø200, Ø315 energetyczne 3~ V Przepompownie opcjonalnie wyposażane są w systemy monitoringu GSM/GPRS. 8

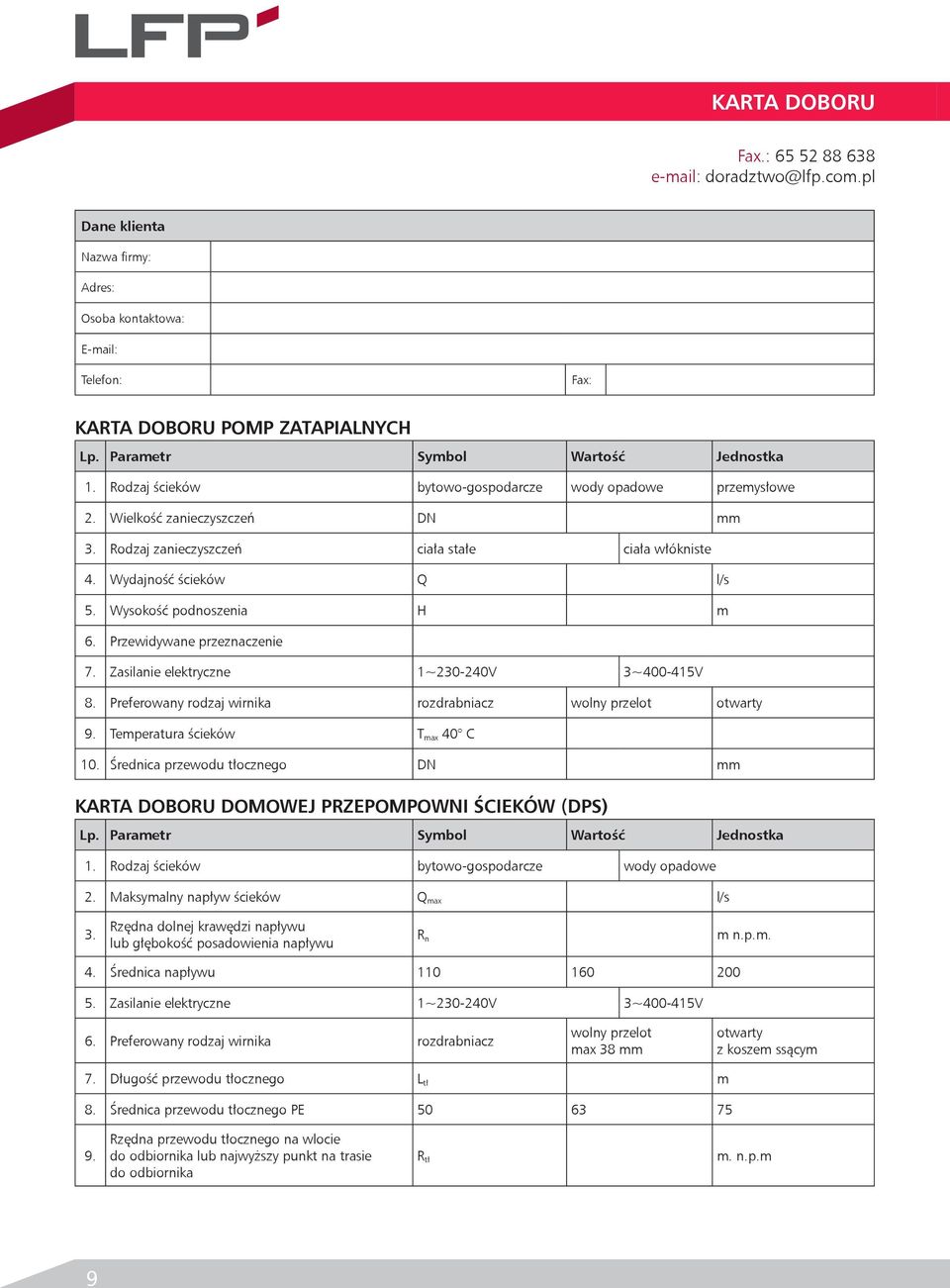

10 KARTA DOBORU Fax.: Dane klienta Nazwa firmy: Adres: Osoba kontaktowa: Telefon: Fax: KARTA DOBORU POMP ZATAPIALNYCH Lp. Parametr Symbol Wartość Jednostka 1. Rodzaj ścieków bytowo-gospodarcze wody opadowe przemysłowe 2. Wielkość zanieczyszczeń DN mm 3. Rodzaj zanieczyszczeń ciała stałe ciała włókniste 4. Wydajność ścieków Q l/s 5. Wysokość podnoszenia H m 6. Przewidywane przeznaczenie 7. elektryczne 1~ V 3~ V 8. Preferowany rodzaj wirnika rozdrabniacz wolny przelot otwarty 9. Temperatura ścieków T max 40 C 10. Średnica przewodu tłocznego DN mm KARTA DOBORU DOMOWEJ PRZEPOMPOWNI ŚCIEKÓW (DPS) Lp. Parametr Symbol Wartość Jednostka 1. Rodzaj ścieków bytowo-gospodarcze wody opadowe 2. Maksymalny napływ ścieków Q max l/s 3. Rzędna dolnej krawędzi napływu lub głębokość posadowienia napływu R n m n.p.m. 4. Średnica napływu elektryczne 1~ V 3~ V 6. Preferowany rodzaj wirnika rozdrabniacz wolny przelot max 38 mm otwarty z koszem ssącym 7. Długość przewodu tłocznego L tł m 8. Średnica przewodu tłocznego PE Rzędna przewodu tłocznego na wlocie do odbiornika lub najwyższy punkt na trasie do odbiornika R tł m. n.p.m 9

11 KARTA DOBORU Fax.: Dane klienta Nazwa firmy: Adres: Osoba kontaktowa: Telefon: Fax: KARTA DOBORU PRZEPOMPOWNI ŚCIEKÓW (PS) Lp Parametr Symbol Wartość Jednostka 1. Rodzaj ścieków bytowo-komunalne wody brudne-opadowe 2. Maksymalny napływ ścieków Q max l/s 3. Rzędna terenu lokalizacji przepompowni R t m n.p.m. 4. Rzędna dna kanału doprowadzającego R dop m n.p.m. 5. Średnica i materiał kanału doprowadzającego DN dop mm 6. Rzędna osi przewodu tłocznego w przepompowni R tł m n.p.m. 7. Rzędna przewodu tłocznego na wlocie do odbiornika lub najwyższy punkt na trasie R tł max m n.p.m. 8. Długość przewodu tłocznego L tł m 9. Średnica i materiał przewodu tłocznego D tł mm 10. Ciśnienie w odbiorniku ścieków P odb Pa 11. Preferowany materiał zbiornika beton polimerobeton polietylen 12. Miejsce lokalizacji przepompowni w ciągu komunikacyjnym poza ciągiem komunikacyjnym 13. Klasa włazu dla zbiornika zlokalizowanego w ciągu komunikacyjnym B C D 14. Pomiar poziomu wyłącznik pływakowy sonda hydrostatyczna 15. System monitoringu GSM GPRS Radiowy LOKALIZACJA PRZEPOMPOWNI Miejscowość: Ulica, nr: Osoba kontaktowa: Telefon: 10

12 LFP Sp. z o.o. ul. Fabryczna 15, Leszno tel.: fax: info@lfp.com.pl Internet: Doradztwo Techniczne doradztwo@lfp.com.pl tel.: fax: Inżynier Produktu - Odprowadzanie wody zanieczyszczonej i ścieków tel.: Serwis 24h:
