Analiza przebiegu sytuacji meteorologicznej i hydrologicznej oraz skutków powodzi 2010 w dorzeczu Odry

Transkrypt

1 INSTYTUT METEOROLOGII I GOSPODARKI WODNEJ PAŃSTWOWY INSTYTUT BADAWCZY ODDZIAŁ WE WROCŁAWIU Analiza przebiegu sytuacji meteorologicznej i hydrologicznej oraz skutków powodzi 2010 w dorzeczu Odry dr inż. Tamara Tokarczyk Warszawa, 20 kwietnia 2011 r.

2 ANALIZA PRZEBIEGU SYTUACJI METEOROLOGICZNEJ I HYDROLOGICZNEJ ORAZ SKUTKÓW POWODZI 2010 W DORZECZU ODRY Spis treści 1 WPROWADZENIE 2. KLIMATYCZNO-HYDROLOGICZNE TŁO W POLSCE W OKRESIE POWODZI 3. METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY 4. PRZEBIEG POWODZI 2010 W DORZECZU ODRY 5. PRZYCZYNY I SKUTKI POWODZI 2010 W ZLEWNI NYSY ŁUŻYCKIEJ 6. ANALIZA PRACY URZĄDZEŃ HYDROTECHNICZNYCH W CZASIE POWODZI 2010 W DORZECZU ODRY 7. RZECZOWE I FINANSOWE STRATY POWODZIOWE 8. ZMIANY JAKOŚCI WÓD W OKRESIE POWODZI 9. ORGANIZACJA I PRZEBIEG AKCJI W CZASIE POWODZI 2010 W IMGW

3 KLIMATYCZNO-HYDROLOGICZNE TŁO W POLSCE W OKRESIE POWODZI Opady w maju i czerwcu Sumy miesięczne opadów w maju 2010 r. Sumy opadów w czerwcu 2010 r. Najwyższe sumy miesięczne: Beskid Mały - stacja Straconka (593.5 mm), Beskid Śląski - stacja Ustroń Równica-Wieś (591 mm). Sumy opadów w czerwcu wahały się od poniżej 50 mm w zachodniej części kraju do ponad 350 mm w Polsce południowej.

4 METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY Synoptyczne uwarunkowania powodzi w okresie od maja W okresie od 15 do 20 maja Polska była w zasięgu niżu, który przesuwał się znad północnych Włoch przez Nizinę Węgierską nad Ukrainę. Niż ten nad zachodnią Polskę sprowadzał chłodne i wilgotne masy powietrza znad północnego Atlantyku, natomiast nad wschodnią część kraju bardzo ciepłą i wilgotną znad Morza Śródziemnego. a) Mapa synoptyczna obrazująca sytuację baryczną z 16 V 2010, godz. 00 UTC b) Zdjęcie satelitarne w kanale IR a) godz. 19 UTC 15 maja, b) 03 UTC 16 maja 2010

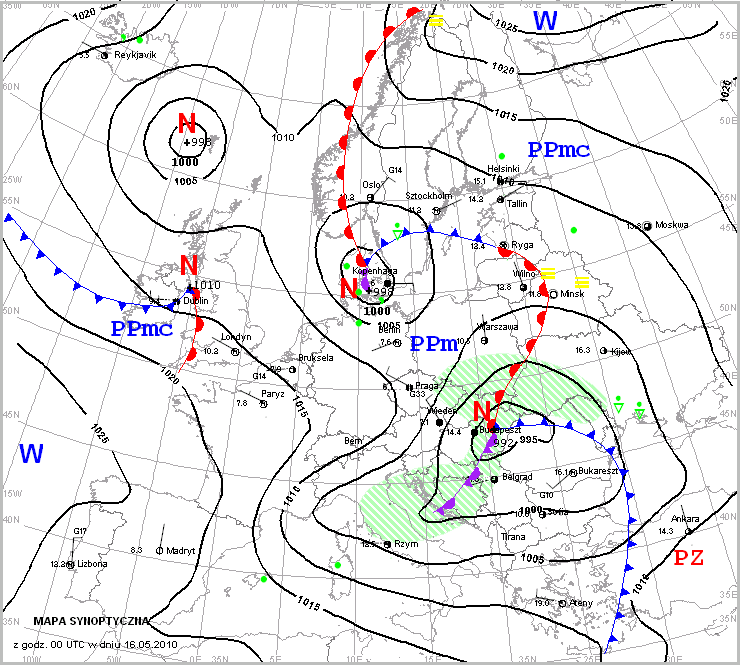

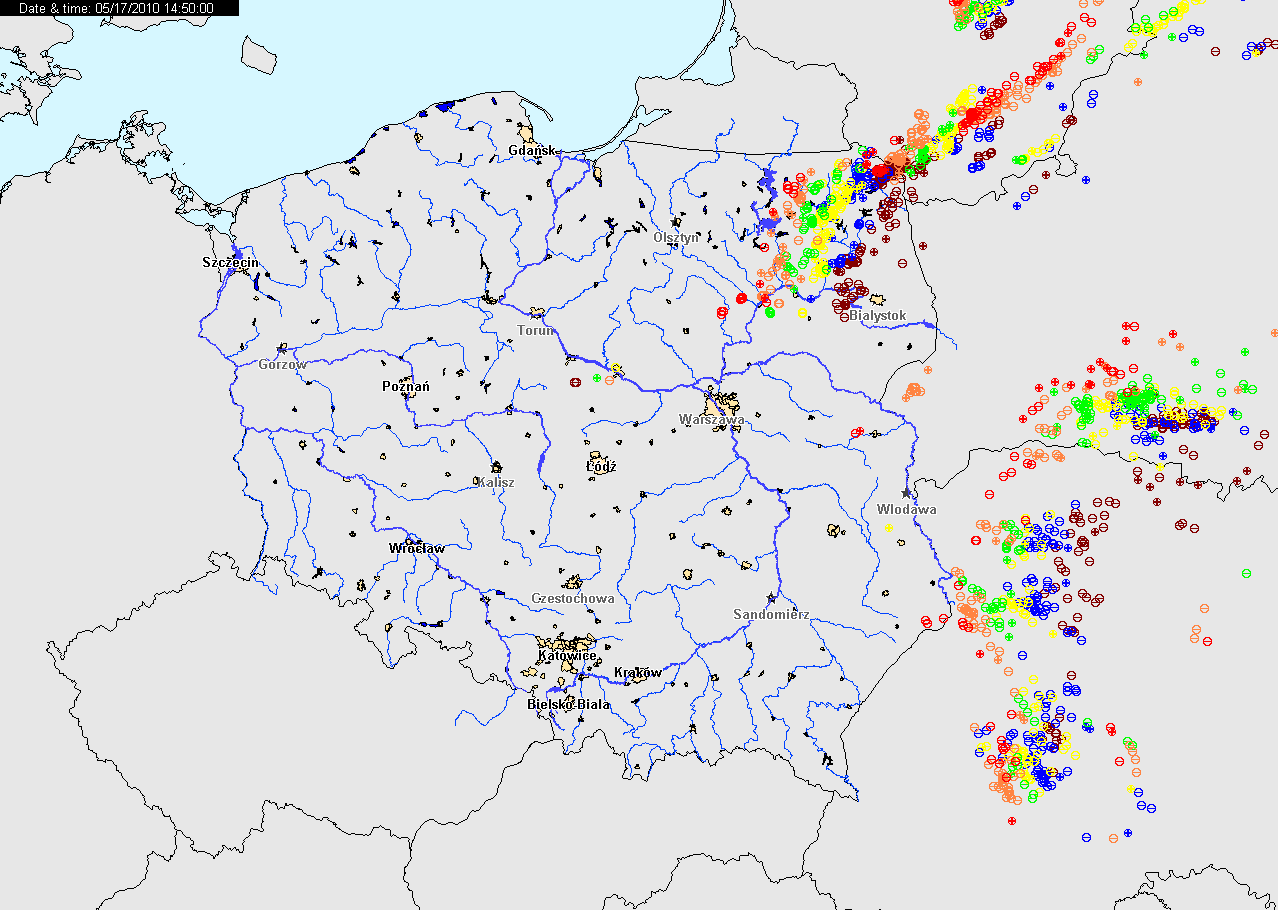

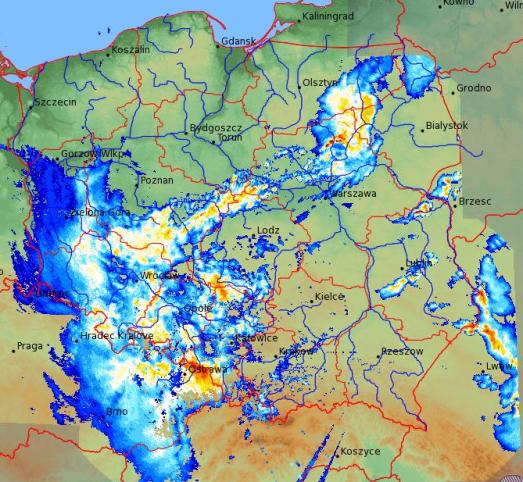

5 METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY Synoptyczne uwarunkowania powodzi Mapa synoptyczna (z 17 V 2010, godz. 00 UTC) Mapa synoptyczna (z 18 V 2010, godz. 00 UTC) 17 maja 2010 r. godz. 14:50 UTC a) zbiorcza mapa radarowa b) obraz z systemu detekcji wyładowań atmosferycznych

6 METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY Synoptyczne uwarunkowania powodzi W dniach od 21 do 31 maja Polska była w zasięgu zatoki niżowej przemieszczającej się znad Ukrainy w kierunku północno-wschodnim. Tylko zachodnia część kraju znajdowała się w zasięgu klina wyżowego. Napływało chłodne powietrze polarnomorskie, a 25 i 26 V przejściowo powietrze pochodzenia arktycznego. Zachmurzenie było duże z przejaśnieniami i lokalnymi rozpogodzeniami. Okresami występowały opady deszczu i burze, lokalnie z opadem gradu. Miejscami opady były intensywne. 31 maja 2010, godz. 12 UTC a) mapa synoptyczna b) mapa powierzchni izobarycznej 850 hpa

7 METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY Synoptyczne uwarunkowania powodzi Po południu 31 maja ośrodek niżowy znad Niziny Węgierskiej zaczął kształtować pogodę w Polsce południowo-wschodniej. 2 czerwca godz. 13:40 UTC a) zbiorcza mapa radarowa b) dane z systemu detekcji burz

8 METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY Synoptyczne uwarunkowania powodzi - PODSUMOWANIE Nad Polską obserwowany był znaczny poziomy gradient temperatury, wynikający z zalegania mas powietrza o różnych cechach termicznych, nad Europą środkową. Takie warunki sprzyjają występowaniu silnych opadów atmosferycznych. Silne opady deszczu na południu Polski, w czerwcu 2010 roku były spowodowane wystąpieniem rozległego i rozbudowanego pionowo układu niżowego, w obrębie którego wykształciły się w krótkim czasie kolejno dwa ośrodki. Pierwszy powstał nad Węgrami, przez Ukrainę przemieścił się nad środkową Polskę, gdzie wypełnił się. Związane z nim były opady zarówno jednostajne, jak i konwekcyjne. Drugi ośrodek powstał nad zachodnią Ukrainą, przemieścił się na Polesie i szybko odsunął na północ nad Białoruś. Sprowadził nad Polskę znad Morza Czarnego masę ciepłego, wilgotnego i chwiejnego powietrza, co wywołało bardzo silne opady konwekcyjne. Wyż położony nad północną i północno-wschodnią Europą uniemożliwiał ruch niżu na północ. Wyż Azorski ograniczał i modyfikował ruch niżu na zachód, osłabiając jego oddziaływanie na dorzecze górnej Odry. Quasi-stacjonarność położonego południkowo frontu ciepłego wynikała z blokującego działania układów wyżowych. Czynnik orograficzny, wymuszający ruch wstępujący napływającej z sektora północnego chłodnej masy powietrza, był istotny dla wzrostu natężenia opadów w południowej części kraju. Czynnikiem sprzyjającym wzrostowi natężenia opadów na południu Polski był silny wiatr z kierunków północnych występujący w dolnej troposferze do wysokości około 1700 m npm.

9 METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY Struktura czasowo-przestrzenna opadów atmosferycznych w dorzeczu Odry Rozkład przestrzenny sumy opadów w dniach maja 2010 roku w dorzeczu Odry Rozkład przestrzenny sumy opadów w dniach 30 maja 3 czerwca 2010 roku w dorzeczu Odry

10 średni opad na zlewnie skumulowany [mm] [mm] METEOROLOGICZNE PRZYCZYNY POWODZI 2010 W DORZECZU ODRY Struktura czasowo-przestrzenna opadów atmosferycznych w dorzeczu Odry Przebieg wieloletni sum miesięcznych opadów [mm] w maju na stacji Istebna Stecówka w latach Przebieg czasowy przyrostu średniej skumulowanej sumy opadów na zlewnie w okresie od 1 maja do 06 czerwca data Barycz Mała Panew Opawa Olza Ostravica Stobrawa Kłodnica Widawka

11 Profil podłużny Odry - schemat Łączna objętość polderów 280 mln m 3

12 Stan wody H [cm] Stan wody H [cm] PRZEBIEG POWODZI 2010 W DORZECZU ODRY Maksymalne stany i przepływy wody - Odra 1000 Hydrogramy stanów w ody na Odrze w okresie Chłupki Olza Krzyżanowice Łaziska na rz.olzie 17 maja od godziny 12:00 dnia zaczął działać przelew stały polderu Buków (poniżej wodowskazu Krzyżanowice), który zredukował przepływ z 2060 na 1870 m 3 /s. Proces napełniania polderu trwał do godziny 7:00 18 maja Hydrogramy stanów w ody na Odrze w okresie :10 Hmax= :00 Hmax= :00 Hmax= :00 Hmax=799 Od Raciborza do Koźla prawostronne dopływy Odry: Ruda, Bierawka i Kłodnica zwiększyły przepływ w Opolu do 2080 m 3 /s RACIBÓRZ MIEDONIA KOŹLE KRAPKOWICE OPOLE GROSZOWICE

13 Stan wody H [cm] Stan wody H [cm] PRZEBIEG POWODZI 2010 W DORZECZU ODRY Maksymalne stany i przepływy wody - Odra Hydrogramy stanów w ody na Odrze w okresie :00 H= :50 H= :00 H= :20 H=658 Od Opola do Trestna - wpływ miały zrzuty z kaskady zbiorników (Kozielno, Otmuchów, Nysa) na Nysie Kłodzkiej. Na Małej Panwi zbiornik Turawa zredukował przepływ z 263 m 3 /s do 111 m 3 /s w Turawie UJŚCIE NYSY KŁODZKIEJ BRZEG OŁAWA/Odra TRESTNO Hydrogramy stanów w ody dla Małej Panw i w okresie :10 H= :00 H= :00 H= :20 H= :00 H=293 cm :40 H=252 cm :00 H=268 cm :50 H=264 cm STANISZCZE WIELKIE OZIMEK TURAWA KRUPSKI MŁYN Mała Panew Maksymalny stan na wod. Krupski Młyn wystąpił r. o godz. 18:50 i wynosił 455 cm (w cm), na wod. Staniszcze Wielkie r. o godz. 8:00 i wynosił 445 cm osiągając absolutne maksimum z 1997 r., natomiast na wodowskazie Turawa stan maksymalny wystąpił dnia r. o godz. 22:20 i wynosił 371 cm (w cm)

14 Stan wody H [cm] Stan wody H [cm] PRZEBIEG POWODZI 2010 W DORZECZU ODRY Maksymalne stany i przepływy wody - Odra Hydrogramy stanów w ody na Odrze w okresie :30 H= :00 H= :30 H= :00 H=686 Przebieg wezbrania na Odrze środkowej poniżej Brzegu Dolnego - transformacja fali powodziowej w korycie głównym Odry i na terenach zalewowych BRZEG DOLNY MALCZYCE ŚCINAWA GŁOGÓW Hydrogramy stanów w ody na Odrze w okresie :00 H= :00 H= :40 H=639 Lewostronne dopływy Odry: Kaczawa, Bóbr i Nysa Łużycka nie miały wpływu na przebieg wezbrania :40 H= NOWA SÓL CIGACICE NIETKÓW POŁĘCKO

15 System ochrony przed powodzią w dorzeczu Odry

16 Maksymalne stany i przepływy wody Stacja wodowskazowa Km biegu rzeki Pow. zlewni Abs. max. Data wystąpienia 2010 H max Q max Data wystąpienia H max pom. Q max pom. Data wystąpienia km km 2 cm rrrr.mm.dd cm m 3 /s dd.mm gg:mm cm m 3 /s dd.mm Chałupki 20,7 4666, :00, 23: Krzyżanowice 33,6 5874, : Racibórz - Miedonia 55, : Koźle 97,2 9173, Krapkowice 124, , : Opole - Groszowice 147, , : Ujście Nysy Kł. 180, , : Brzeg 199, :00, 13:00, Oława 216, , Trestno 242, : Brzeg Dolny 284, : Malczyce 304, :40, Ścinawa 331, Głogów 392, : Nowa Sól 429, : Cigacice 471, : Nietków 491, Połęcko 530, Słubice 584, Gozdowice 645,

17 Przepływy w profilu Odry dla wybranych powodzi

18 Przebieg powodzi- PODSUMOWANIE Źródłem zagrożenia powodziowego, jakie wystąpiło w maju i czerwcu w dorzeczu Odry były prawostronne dopływy Odry, a w szczególności Olza, Ostrawica, Sumina, Bierawka, Kłodnica, mała Panew, Stobrawa. W przebiegu wezbrania dużą rolę odegrały istniejący w dorzeczu Odry system ochrony przed powodzią składający się ze zbiorników, polderów i kanałów ulgi. Opady jakie wystąpiły w ostatnich dniach maja i na początku czerwca na górnej Odrze spowodowały ponowną kulminację. Opady były znacznie niższe niż w połowie maja, jednak miały bardzo podobny zasieg przestrzenny. Stany maksymalne w czasie drugiej kulminacji układały się znacznie poniżej stanów maksymalnych, jakie były rejestrowane w czasie pierwszej kulminacji. Na górnej Odrze i Olzie stany wody drugiej kulminacji były o około 200 cm niższe w stosunku do pierwszej. Główną przyczyną zagrożenia powodziowego było uszkodenie lub naruszenie w wielu miejscach wałów przeciwpowodziowych.

19 PRZEBIEG POWODZI 2010 W DORZECZU ODRY Maksymalne stany i przepływy wody - Warta Q w m 3 /s hydrogramy fal Warty przed Zbiornikiem Jeziorsko maj-czerwiec 2010 Wezbranie z maja 2010 r. było największym wezbraniem opadowym od 1947, ale trzecim wezbraniem pod względem zarejestrowanych wysokości stanów wody z tego okresu. data DZIAŁOSZYN BURZENIN SIERADZ Q w m 3 /s Hydrogramy fal powodziowych na Warcie poniżei Zbiornika Jeziorsko maj-czerwiec 2010 data UNIEJÓW SŁAWSK NWP POZNAŃ GORZÓW WLKP.

20 PRZEBIEG POWODZI 2010 W DORZECZU ODRY Analiza maksymalnych stanów i przepływów wody Warta Q w m 3 /s 2500 Hydrogram fali powodziowej na Odrze maj-czewiec Stacja wodowskazowa SWW [cm] WWW 2010 Data wystąpienia Stan alarm. [cm] Słubice2010 Gozdowice2010 daty wezbrania Słubice H w cm Przebieg stanów wody wezbrania maj-czerwiec 2010 Gozdowie Bielinek Widuchowa Gryfino daty wezbrania Słubice Gozdowice Bielinek Widuchowa Gryfino

21 Analiza maksymalnych stanów i przepływów wody - PODSUMOWANIE Wezbranie w 1997 r. wypełniało starorzecza w dolinie Warty poniżej zbiornika Jeziorsko, natomiast w 2010 wody zalały tereny, które w marcu w wyniku wezbrania roztopowego zostały podtopione, a opady majowe niemal w całości odprowadzone zostały do rzeki. Na prędkość przemieszczania się majowej fali powodziowej oraz jej wielkość znaczący wpływ miał niemal jednoczesny termin wystąpienia kulminacji na dopływach. W porównaniu do 1997 r. sumaryczny przepływ z dopływów był większy o 118 m 3 /s. Zarówno przepływy maksymalne z 1997 jak i 2010 r., na odcinku Warty, od stacji wodowskazowej Kręciwilk do przekroju w Sieradzu, zbliżone były do przepływów o prawdopodobieństwie przewyższenia na poziomie Q 1%. Od stacji wodowskazowej Uniejów zaznacza się redukujący wpływ zbiornika Jeziorsko

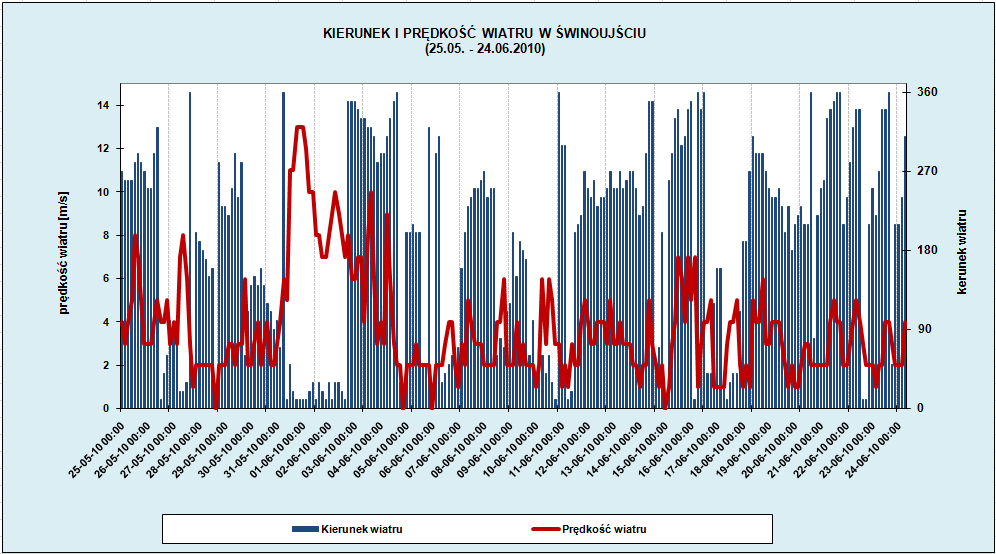

22 Maksymalne stany i przepływy wody Zalew Szczeciński Od r., Bałtyk znajdował się pod wpływem pogłębiającej się zatoki niżowej znad Bałtyku Centralnego i północnej Rosji przemieszczającej się w kierunku północno wschodnim. Na przełomie maja i czerwca wystąpiły silne wiatry dolądowe z kierunku północno-wschodniego do północnego. Prędkość wiatru w kolejnych dniach: z 30 na od 13 do 19 m/s (6 do 8 w skali B), od 18 do 24 m/s (8 do 9 w skali B) od 10 do 13 m/s (5 do 6 w skali B), od 5 do 11 m/s (3 do 6 w skali B.)

23 Analiza maksymalnych stanów i przepływów wody Zalew Szczeciński I kulminacja II kulminacja Wezbranie sztormowe utrudniło odpływ wody z Odry do morza przez Zalew Szczeciński i spowodowało, że w Szczecinie przekroczenie stanu alarmowego utrzymywało się 17 godzin, a w Trzebieży 15 godzin. Maksymalny poziom wody w Świnoujściu zanotowano około 40 godzin przed kulminacją fali powodziowej w Gryfinie. stan alarmowy absolutne maximum Stacja poziom data poziom data max 1997 maksymalny wystąpienia maksymalny wystąpienia Gryfino Podjuchy Trzebież Szczecin Wolin Dziwnów Świnoujście

24 Analiza maksymalnych stanów i przepływów wody PODSUMOWANIE Po osiągnięciu stanów maksymalnych w Szczecinie w ciągu pierwszej doby stan wody obniżył się 5 cm, a w ciągu następnej 12 cm. 4 czerwca po południu poziom wody w Szczecinie spadł poniżej stanu ostrzegawczego. W Trzebieży spadek poniżej stanu ostrzegawczego zanotowano 3 czerwca. Na Odrze stany wody również opadały bardzo powoli, średnio niecałe 8 cm na dobę Gryfinie i 12 cm na dobę w Szczecinie Podjuchach (w okresie od 3 do 7 czerwca). 14 czerwca zaczęto obserwować nieznaczny wzrost stanów wody na Odrze, rzędu kilku centymetrów. Nieco większy wzrost zanotowano na Zalewie Szczecińskim i na morzu (Świnoujście). Było to spowodowane umiarkowanym wiatrem z sektora północnego na stacji pomiarowej w Świnoujściu w nocy 15/ , gdzie zanotowano wiatr północny o średniej prędkości 7 m/s. W ujściowym odcinku Odry druga kulminacja fali powodziowej była bardzo spłaszczona i znacznie niższa od pierwszej

25 Nysa Łużycka W zlewni Nysy Łużyckiej znajduje się 9 stacji opadowych czeskich, 3 polskie i 1 niemiecka. W zlewni Nysy Łużyckiej znajduje się 16 wodowskazów na terenie Czech, 9 wodowskazów na terenie Polski i 12 wodowskazów na terenie Niemiec. Zlewnia Nysy Łużyckiej o powierzchni 4395 km² leży w 16 % na terytorium Republiki Czeskiej, w 51 % na terytorium Rzeczypospolitej Polskiej i w 33 % Republiki Federalnej Niemiec. Część zlewni Nysy Łużyckiej leżąca w Saksonii obejmuje 840 km². Długość Nysy Łużyckiej wynosi 251 km.

26 Analiza sytuacji synoptycznej w dniach r. Od początku sierpnia 2010 r. pogodę w Europie Środkowej kształtowały niże znad Skandynawii i rejonu Morza Czarnego oraz wyż znad Rosji. Z niżami związane były strefy frontów atmosferycznych, które nasuwały się nad Europę środkową z południowego wschodu oraz z zachodu kontynentu. Blokujące działanie wyżu znad Rosji stwarzało korzystne warunki do falowania frontów i powstawania w ich strefie ośrodków niżowych a) zbiorcza mapa radarowa z godz. 07:40UTC b) zdjęcie satelitarne IR z godz. 07:45 UTC

27 Maksymalne stany i przepływy wody Nysa Łużycka Opady dobowe na całym obszarze wynosiły mm. Najwyższe dobowe sumy opadów: w zlewni Nysy Łużyckiej -na stacji Olivetská Góra w dniu 6 sierpnia - 172,5 mm, W zlewni Smědy - opad na stacji Hejnice w dniu 7 sierpniu osiągnął 179,0 mm, w zlewni Mandau - 7 sierpnia na stacji Varnsdorf - 89,4 mm i na stacji Bertsdorf Hörnitz mm, w zlewni Miedzianki -7 sierpnia w Bogatyni - 143,6 mm. Najwyższe dwudobowe sumy opadów (od 6 do 7 sierpnia) wystąpiły na stacjach: Olivetská Góra - 310,3 mm, VD Fojtka (zbiornik) - 288,5 mm, Hejnice - 252,4 mm Mlýnice - 250,2 mm.

28 Maksymalne stany i przepływy wody Nysa Łużycka Rzeka Nysa Łużycka Stacja wodowskaz owa Km biegu rzeki Pow. zlewni Absolutne max. Data wystąpienia Rok 2010 Hmax Qmax Data wystąpienia km km2 cm rrrr.mm.dd cm m3/s dd.mm gg:mm Porajów 195,7 386, :20 Sieniawka 194,2 687, :00 Zgorzelec 151,4 1609, :40 Przewóz 100,8 2046, : :30, :50 Gubin 13,4 3974, :30 Witka Ostróżno 10,2 268, :20-14:40 Ręczyn 1,6 317, :30 Miedzianka Turoszów 1,8 80, , :30 Czerwona Woda Zgorzelec 2,0 127, , :50, :40

29 Gospodarka wodna na zbiorniku Niedów Gospodarka wodna na zbiorniku Niedów wg informacji kierownictwa zbiornika: dn godz. 6:00 odpływ 6,6 m 3 /s rzędna piętrzenia 209,79 m npm, godz. 9:00 odpływ 11,45 m 3 /s rzędna piętrzenia ( brak danych), godz. 12:00 odpływ 18,65 m 3 /s rzędna piętrzenia 209,85 m npm, godz. 14:00 odpływ 21,00 m 3 /s rzędna piętrzenia 209,85 m npm, godz. 14:15 odpływ 30,35 m 3 /s rzędna piętrzenia 209,88 m npm, godz. 15:00 odpływ 243,0 m 3 /s rzędna piętrzenia 210,00 m npm, godz. 15:50 odpływ 500 m 3 /s rzędna piętrzenia 210,21 m npm, godz. 16:00 gwałtowny wzrost poziomu wody w zbiorniku, godz. 17:00 początek przelewania się wody przez koronę zapory, godz. 18:00 przerwanie zapory zbiornika Niedów.

30 Gospodarka wodna na zbiorniku Niedów Widok zapory Witka po katastrofie Zapora Witka. Widok od strony wody dolnej. Zapora Witka. Widok od strony wody górnej

31 Rzeczowe i finansowe straty powodziowe Wielkość strat powodziowych, w poszczególnych rodzajach infrastruktury w woj. dolnośląskim, maj-czerwiec Rodzaj infrastruktury Wielkość strat w zł samorządowej Drogi Mosty i kładki Budynki komunalne Obiekty oświatowe Obiekty służby zdrowia Sieć wodociągowa Stacje uzdatniania wody i ujęcia wody pitnej Sieć kanalizacyjna Oczyszczalnie ścieków Obiekty sportowe Inne: rowy odwadniające, mury oporowe, potoki RAZEM % 2% 1% 4% 2% 1% 0% 3% 5% 9% Drogi Budynki komunalne Obiekty służby zdrow ia Stacje uzdatniania w ody i ujęcia w ody pitnej Oczyszczalnie ścieków Inne: row y odw adniające, mury oporow e, potoki Mosty i kładki Obiekty ośw iatow e Sieć w odociągow a Sieć kanalizacyjna Obiekty sportow e 56%

32 Rzeczowe i finansowe straty powodziowe, woj. dolnośląskie Wielkość strat powodziowych, w poszczególnych rodzajach infrastruktury w podziale na gminy i powiaty Rodzaj infrastruktury samorządowej Ogółem km/szt Gminy Powiaty Wielkość strat km/szt Wartość w zł km/szt Wartość w zł w zł Drogi 517, , Mosty i kładki Budynki komunalne Obiekty oświatowe Obiekty służby zdrowia Sieć wodociągowa 12,33 12, Stacje uzdatniania wody i ujęcia wody pitnej Sieć kanalizacyjna 30,35 29, , Oczyszczalnie ścieków Obiekty sportowe Inne: rowy odwadniające, mury oporowe, potoki RAZEM

33 Rzeczowe i finansowe straty powodziowe Szkody powodziowe w zlewni Warty i dolnej Odry wg województw Zlewnia/ województwo Liczba powiatów objętych powodzią Straty % tys. zł Grunty orne Szkody Mosty na Użytki Obwałowa Brzegi Drogi drogach zielone nia rzek krajowe wojew. kraj. wojew. ha km szt. szt. WARTA wielkopolskie 25 36, , , lubuskie 3 3, ,2 392,5 11,3 180 opolskie 1 0, ,6 0,4 kujawsko - pomorskie 3 0, Budynki łódzkie 9 30, ,5 523,5 p śląskie 5 20, ,6 100, zachodniopomorskie Razem DOLNA ODRA 4 8, ,2 9,6 12, , ,7 9502

34 Rzeczowe i finansowe straty powodziowe Straty poniesione przez samorządy w czasie powodzi w sierpniu 2010 roku Rodzaj infrastruktury samorządowej Ogółem km/szt Gminy Powiaty km/szt Wartość w zł km/szt Wartość w zł Wielkość strat w zł Drogi 395,4 247, , Mosty i kładki Budynki komunalne Obiekty oświatowe Obiekty służby zdrowia Sieć wodociągowa 12,33 12, Stacje uzdatniania wody i ujęcia wody pitnej Sieć kanalizacyjna 27,65 27, , Oczyszczalnie ścieków Obiekty sportowe Inne: rowy odwadniające, mury oporowe, potoki RAZEM

35 Pomiary w czasie wezbrań W dniach od 14 maja 2010 r. do 02 lipca 2010 r. w dorzeczu Odry służby pomiarowe IMGW (Działy Służby Pomiarowo-Obserwacyjnej w Katowicach, Wrocławiu i Poznaniu) wykonały 424 pomiary hydrometryczne natężenia przepływu wody na 81 rzekach w 176 profilach hydrometrycznych.

36 Dziękuję za uwagę Kontakt: Tamara Tokarczyk Instytut Meteorologii i Gospodarki Wodnej Państwowy Instytut Badawczy Oddział we Wrocławiu tel.: tamara.tokarczyk@imgw.pl
