1 F&F Filipowski sp.j. ul. Konstantynowska 79/ Pabianice tel/fax , INSTRUKCJA UŻYTKOWANIA Projekt: Syrena wersja: Program: Krzysztof Gosławski Kontakt: Wersja dokumentu dla typ: MAX Logic H01 firmware: 01.07(B) hardware: 4.0; 5.1

2 1. SCHEMAT PODŁĄCZENIA 2. WYKAZ ELEMENTÓW F&F symbol opis ilość [szt.] N1 Sterownik MAX Logic H01 1 G1 ZI-24 zasilacz stabilizowany 24V DC [zam. ZI-4, ZS-4] 1 K1 PK-1P 24V przek. elektromagnet. 1 H1, H2, H3 LK-712 G 10-30V lampka sygnalizacyjna 3 Inne symbol opis ilość [szt.] S1, S2, S3 przycisk sterowniczy monostabilny 3 KM stycznik trójfazowy 1 3. DZIAŁANIE Sterownik steruje syreną alarmową (wyjście przekaźnikowe S1). Stycznik trójfazowy załączający syrenę jest pośrednio sterowany przez przekaźnik elektromagnetyczny. Ma to na celu odseparowanie układu zasilania cewki stycznika od sterownika. W przeciwnym wypadku mogą wystąpić zakłócenia powodujące nieprawidłową pracę sterownika. Przewidziane są 3 funkcje: ALARM, ODWOLANIE i RESET

3 - ALARM - cykliczny sygnał modulowany. Akcja rozpoczyna się od tzw. rozruchu, czyli pierwszego załączenia syren na czas T0 inny niż w ustawionym cyklu WY/ZAŁ. Po czasie T0 następuje wyłączenie syreny na czas T1. Po czasie T1 następuje ponowne załączenie syreny na czas T2. Liczba powtórzeń WY/ZAŁ (T1/T2) jest ustalana stałą LC (liczba cykli). - ODWOŁANIE - czasowy sygnał ciągły. Załączenie syreny bez modulacji dźwięku na czas To. - RESET - bezwzględne zatrzymanie wykonywania funkcji ALARM lub ODWOLANIE. 4. PRZYCISKI Do uruchamiania i zatrzymywania syreny służą przyciski sterownicze monostabilne (chwilowe) podłączone do wejść sterownika. Przycisk ALARM -> DI5 Przycisk ODWOLANIE -> DI6 Przycisk RESET -> DI7 Programowo ustawiany jest czas Td, który wyznacza minimalny czas sygnału sterującego (przytrzymania przycisku) potrzebnego do wyzwolenia odpowiedniej funkcji. Na potrzeby układu i jego prawidłowego funkcjonowania stworzono w programie określone warunki pozwalające na uniknięcie przypadkowego lub samoczynnego załączenia lub powtórzenia funkcji. Warunki: - w trakcje wykonywania funkcji ALARM nie można załączyć funkcji ODWOLANIE. - w trakcje wykonywania funkcji ALARM nie można jej działania ponowić (wystartować od początku) przyciskiem S1 [ALARM]. - w trakcje wykonywania funkcji ALARM można ją zatrzymać przyciskiem S3 [RESET] - w trakcje wykonywania funkcji ODWOLANIE nie można załączyć funkcji ALARM. - w trakcje wykonywania funkcji ODWOLANIE nie można jej działania ponowić (wystartować od początku) przyciskiem S2 [ODWOLANIE]. - w trakcje wykonywania funkcji ODWOLANIE można ją zatrzymać przyciskiem S3 [RESET]. - w przypadku uruchomienia funkcji ALARM i zablokowaniu przycisku S1 [ALARM] funkcja nie zostanie samoczynnie uruchomiona. Ponowne załączenie funkcji wymaga odblokowania przycisku i ponownego podania sygnału sterującego. - w przypadku uruchomienia funkcji ODWOLANIE i zablokowaniu przycisku S2 [ODWOLANIE] funkcja nie zostanie samoczynnie uruchomiona. Ponowne załączenie funkcji wymaga odblokowania przycisku i ponownego podania sygnału sterującego. - w czasie trwania funkcji ALARM podania sygnału sterującego przyciskiem S2 [ODWOLANIE] i jego trwanie powyżej czasu wykonania funkcji ALARM nie spowoduje samoczynnego uruchomienia funkcji ODWOLANIE. Załączenie funkcji ODWOLANIE wymaga odblokowania przycisku i ponownego podania sygnału sterującego. - w czasie trwania funkcji ODWOLANIE podania sygnału sterującego przyciskiem S1 [ALARM] i jego trwanie powyżej czasu wykonania funkcji ODWOLANIE nie spowoduje samoczynnego uruchomienia funkcji ALARM. Załączenie funkcji ALARM wymaga odblokowania przycisku i ponownego podania sygnału sterującego. - funkcja RESET działa w każdym przypadku, nawet podczas trwania sygnałów sterujących przycisków S1 i S2. - w przypadku trwania sygnału sterującego RESET nie jest możliwe załączenie funkcji ALARM I ODWOŁANIE. - w czasie trwania sygnału RESET podania sygnału sterującego przyciskiem S1 [ALARM] i jego trwanie powyżej czasu sygnału RESET nie spowoduje samoczynnego uruchomienia funkcji ALARM. Załączenie funkcji ODWOLANIE wymaga odblokowania przycisku i ponownego podania sygnału sterującego. - w czasie trwania sygnału RESET podania sygnału sterującego przyciskiem S2 [ODWOLANIE] i jego trwanie powyżej czasu sygnału RESET nie spowoduje samoczynnego uruchomienia funkcji ODWOLANIE. Załączenie funkcji ODWOLANIE wymaga odblokowania przycisku i ponownego podania sygnału sterującego

4 5. CZASY I ICH DEFINICJA Td - minimalny czas sygnału sterującego (czas minimalny: 0.1sek; krok: 0.1sek) To - czas trwania ODWOŁANIA (czas minimalny: 0.1sek; krok: 0.1sek) T0 - czas pierwszego rozruchu ALARMU (czas minimalny: 0.1sek; krok: 0.1sek) T1 - czas wyłączenia funkcji ALARM (czas minimalny: 0.1sek; krok: 0.1sek) T2 - czas załączenia funkcji ALARM (czas minimalny: 0.1sek; krok: 0.1sek) LC - liczba cykli funkcji ALARM (liczba minimalna: 1; krok: 1) Wszystkie zdefiniowane czasy i liczbę cykli można ustawić zgodnie z potrzebą użytkownika. Czasy podane w aplikacji będą obowiązywały zawsze przy wgraniu aplikacji do sterownika aż do ich przedefiniowania. Czasy początkowe podane w aplikacji: Td = 1.0 sek To = sek T0 = 30.0 sek T1 = 20 sek T2 = 20 sek LC = 5 Definicja czasów i liczby cykli: 1. Aplikacja Otworzyć skrypt aplikacji w edytorze tekstów. Odnaleźć blok programowy definicji czasów (wiersze 23-32): ( CZASY ( Td - czas reakcji przycisku; To - czas odwolania ( T0 - czas pierwszego rozruchu; T1 - czas wygaszenia; T2 - czas rozruchu ( LC - liczba cykli 1.0 FCONSTANT Td FCONSTANT To 30.0 FCONSTANT T FCONSTANT T FCONSTANT T2 5 CONSTANT LC Podać nowe wartości czasu i liczby cykli [w miejscach zaznaczonych kolorem ]. Zapisać zmiany. Aplikację wgrac do sterownika. 2. Hiperterminal Za pomocą słowa standardowego TOF podać nową wartość czasu, np.: 2.0 TOF Td TOF T0 Za pomocą słowa standardowego TO podać nową wartość liczby cykli, np.: 10 TO LC Do całościowej definicji czasów i liczby cykli służy zdefiniowane słowo def. Przed słowem def podać w odpowiedniej kolejności wartości czasów i liczbę cykli (kolejność: Td To T0 T1 T2 LC), np.,: def - 4 -

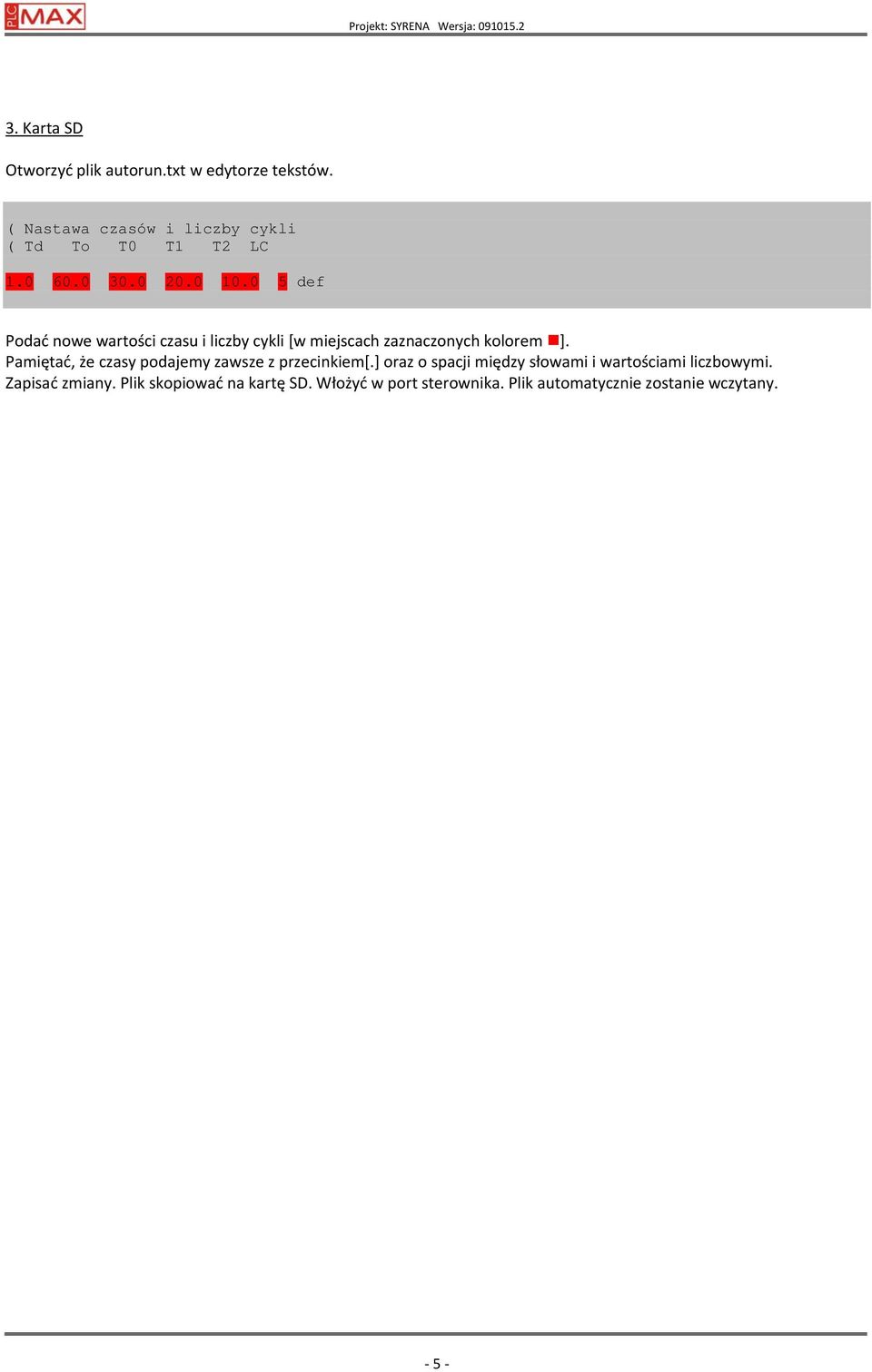

5 3. Karta SD Otworzyć plik autorun.txt w edytorze tekstów. ( Nastawa czasów i liczby cykli ( Td To T0 T1 T2 LC def Podać nowe wartości czasu i liczby cykli [w miejscach zaznaczonych kolorem ]. Zapisać zmiany. Plik skopiować na kartę SD. Włożyć w port sterownika. Plik automatycznie zostanie wczytany
