OPRACOWANIE TECHNICZNE. Modernizacja oświetlenia ciągów komunikacyjnych oraz łazienek w Domu Pomocy Społecznej w Malborku.

Transkrypt

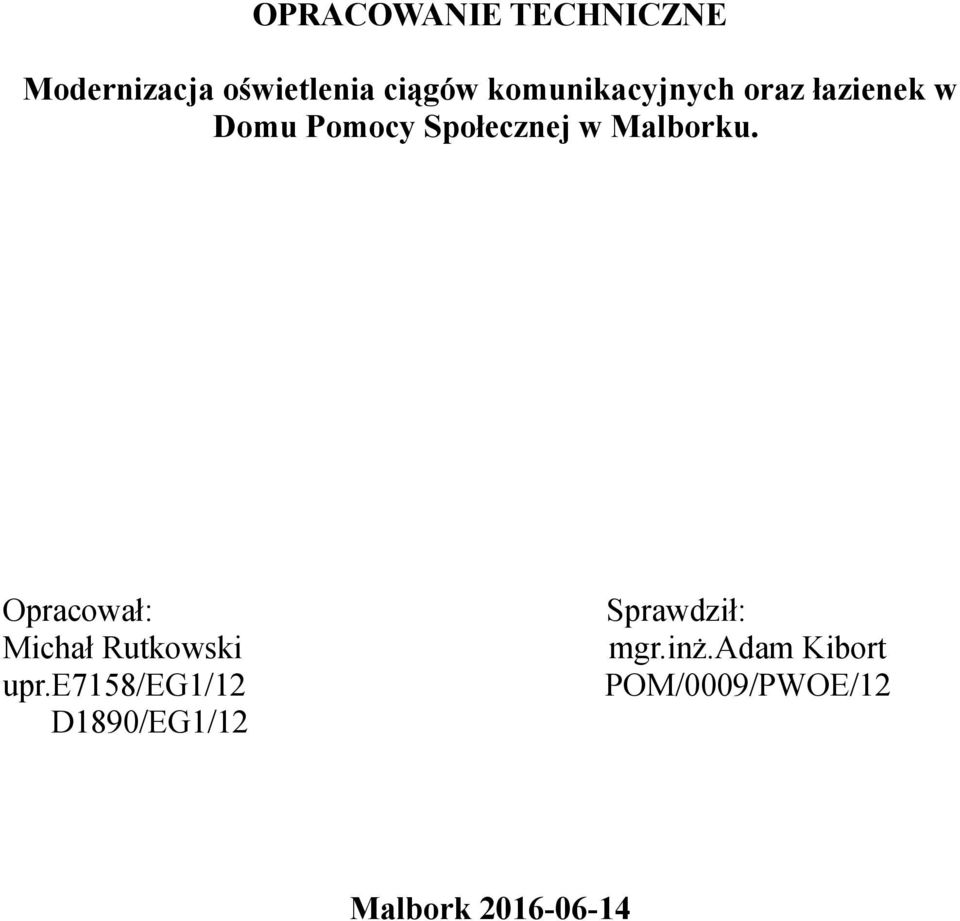

1 OPRACOWANIE TECHNICZNE Modernizacja oświetlenia ciągów komunikacyjnych oraz łazienek w Domu Pomocy Społecznej w Malborku. Opracował: Sprawdził: Michał Rutkowski mgr.inż.adam Kibort upr.e7158/eg1/12 POM/0009/PWOE/12 D1890/EG1/12 Malbork

2 1. Cel opracowania: - wymiana istniejących źródeł światła w modernizowanych pomieszczeniach DPS w Malborku, na oświetlenie energooszczędne w technologii LED, oraz dostosowanie do obowiązujących norm oświetlenia miejsc pracy oraz ciągów komunikacyjnych dla obiektów użyteczności publicznej. - ograniczenie mocy zainstalowanych opraw, z zachowaniem lub poprawą parametrów naświetlenia. 2. Założenia: - modernizacja istniejących opraw świetlówkowych hermetycznych zainstalowanych w łazienkach oraz wc, opraw świetlówkowych zainstalowanych na korytarzach, polegającą na: a) wymianie świetlówek jarzeniowych na świetlówki LED b) usunięciu układu zapłonowego świetlówek jarzeniowych oraz dostosowanie opraw do zasilania świetlówek LED. - wymiana opraw z żarówkami E27 na zintegrowane oprawy LED. 3. Wykonano obliczenia fotometryczne sprawdzające, że zalecenia aktualnie obowiązująca norma PN EN : 2011( 2004) są dotrzymane przy użyciu programu- DIALUX. Nie zmieniano istniejącego w budynku oświetlenia nocnego i awaryjnego. 4. Zastosowane źródła światła: a) modernizacja istniejących źródeł światła: W obliczeniach przyjęto parametry opraw: BETIS W oraz W produkcji GTV. O ile w treści mowa jest o oprawach - BETIS 2x18-30 NEW Betis 2x18 NEW należy zmodernizowac istniejącą oprawę przez wymianę świetlówek na LED 18W 120cm minimum 1800lm oraz temperaturze barwowej 4000k lub zbliżonej. Zastosowana w opracowaniu oprawa została przyjęta na potrzeby obliczeń. - BETIS 2x09-30 OLD Betis 2x09 OLD - należy zmodernizowac istniejącą oprawę przez wymianę świetlówek na LED 9W 60cm minimum 900lm oraz temperaturze barwowej 4000k lub zbliżonej. Zastosowana w opracowaniu oprawa została przyjęta na potrzeby obliczeń. W wybranych pomieszczeniach należy zainstalowac nową oprawę hermetyczną LED. Wykaz pomieszczeń w opisie poszczególnych pomieszczeń pkt.7. Opracowania. b) wymiana źródeł światła na LED: W celach opracowania przyjęto parametry następujących opraw: GTV LD-VE2060N-25 Verona LED 25W w wykonaniu nastropowym GTV LD-VE2120N-50 Verona LED 50W w wykonaniu nastropowym GTV LD-CE1060N-12 Celta LED 12W w wykonaniu nastropowym. Karty produktowe, oraz karty charakterystyki załączono do opracowania. Wyraża się zgodę na zastosowanie opraw innych producentów o takich samych lub lepszych parametrach, z zachowaniem zasady: pobór mocy jak w oprawach zawartych w opracowaniu lub mniejsza, parametry oprawy (strumień świetlny, barwa) takie same lub nie gorsze. 5. Instalacja opraw: - miejsca instalacji opraw pokazano na rysunkach załączonych do opracowania - przyjmuje się zasadę że na korytarzach w przypadku modernizacji opraw miejsca instalacji pozostają takie same.

3 - miejsca instalacji opraw w przypadku wymiany opraw na korytarzach oraz łazienkach pokazano na rysunkach załączonych do opracowania. 6. Moc zainstalowanego oświetlenia: - całkowita moc zainstalowanego oświetlenia w zakresie opracowania (ciągi komunikacyjne oraz łazienki) : 5,42kW - całkowita moc zainstalowanego w zakresie opracowania oświetlenia po modernizacji i wymianie: 2,7kW - szacuje się, że w wyniku wymiany oświetlenia istniejącego na zintegrowane LED uzyska się oszczędność 50 % 7. Szczegółowy opis pomieszczeń: UWAGA: oprawy obok umywalek lub luster w łazienkach i WC pozostają bez zmian, należy w nich wymienic źródło światła E27 na LED minimum 9W, barwa minimum 3000k ŁAZIENKA 13 modernizacja istniejących opraw, usunięcie świetlówek oraz układów zapłonowych, instalacja świetlówek LED 2x 9W, zmiana ustawienia lamp o 90º, miejsce instalacji w osi pomieszczenia. Układ pokazano na rysunku załączonym do opracowania. ŁAZIENKA 16A montaż nowych opraw IP65 LED 18W szt.2, doprowadzenie instalacji elektrycznej w miejsce montażu opraw. ŁAZIENKA 16 - modernizacja istniejących opraw, usunięcie świetlówek oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, miejsce instalacji jak obecnie. ŁAZIENKA 19, 18b - montaż nowych opraw IP65 LED 18W szt.2, doprowadzenie instalacji elektrycznej w miejsce montażu opraw. Miejsca montażu pokazano na rysunkach. ŁAZIENKA 33 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, miejsce instalacji jak obecnie. ŁAZIENKA 34 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, miejsce instalacji jak obecnie. ŁAZIENKA 38 - montaż nowej oprawy IP65 LED 36W doprowadzenie instalacji ŁAZIENKA 76 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oprawy IP65 LED18W, doprowadzenie instalacji elektrycznej, miejsca montażu ŁAZIENKA 66 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oprawy IP65 LED 18W, doprowadzenie instalacji elektrycznej, miejsca montażu ŁAZIENKA 67 - montaż nowych opraw IP65 LED 18W doprowadzenie instalacji ŁAZIENKA 50 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, miejsce instalacji w osi pomieszczenia, jak obecnie. ŁAZIENKA 49 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, miejsce instalacji w osi

4 pomieszczenia, jak obecnie. ŁAZIENKA 44 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 9W. ŁAZIENKA 39 - montaż nowej oprawy IP65 LED 18W doprowadzenie instalacji ŁAZIENKA 41 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, montaż dodatkowej oprawy IP65 LED 36W, doprowadzenie instalacji elektrycznej, miejsca montażu ŁAZIENKA 77 montaż nowych oprawy IP65 LED 36W doprowadzenie instalacji Zdemontowane oprawy hermetyczne można wykorzystac po modernizacji w innym pomieszczeniu. ŁAZIENKA 82 - montaż nowej oprawy IP65 LED 36W doprowadzenie instalacji ŁAZIENKA 83 - montaż nowych opraw IP65 LED 36W doprowadzenie instalacji Zdemontowane oprawy hermetyczne można wykorzystac po modernizacji w innym pomieszczeniu. ŁAZIENKA 99 - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oprawy IP65 LED 18W, doprowadzenie instalacji elektrycznej, miejsca montażu ŁAZIENKA modernizacja istniejących opraw, usunięcie świetlówek ŁAZIENKA modernizacja istniejących opraw, usunięcie świetlówek, montaż dodatkowej oprawy IP65 LED 18W, doprowadzenie instalacji elektrycznej, miejsca montażu KORYTARZ modernizacja istniejących opraw, usunięcie świetlówek KORYTARZ modernizacja istniejących opraw, usunięcie świetlówek, montaż dodatkowych opraw LED 25W oraz 12W z doprowadzeniem instalacji elektrycznej do oprawy nr.3. KORYTARZ 0-3 łącznik do korytarza 0-2 wymiana oprawy na LED 25W (np. GTV VERONA LED 2060N). KORYTARZ 0-3 montaż nowych opraw LED 50W (np. GTV VERONA LED 2120N), doprowadzenie instalacji elektrycznej, miejsca montażu opraw pokazano na rysunku. KORYTARZ montaż nowych opraw LED 50W (np. GTV VERONA LED 2120N), doprowadzenie instalacji elektrycznej, miejsca montażu opraw pokazano na rysunku. KORYTARZ modernizacja istniejących opraw, usunięcie świetlówek KORYTARZ montaż nowych opraw LED 50W 7 szt. (np. GTV VERONA LED 2120N), LED 25W 2szt. (np. GTV VERONA LED 2060N), modernizacja 1 oprawy, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, doprowadzenie instalacji elektrycznej, miejsca montażu opraw pokazano na rysunku. KORYTARZ montaż nowych opraw LED 25W 3szt. (np. GTV VERONA LED 2060N), oraz 3 szt 12W (np. GTV CELTA 1060N). KORYTARZ montaż nowych opraw LED 25W 3szt. (np. GTV VERONA LED

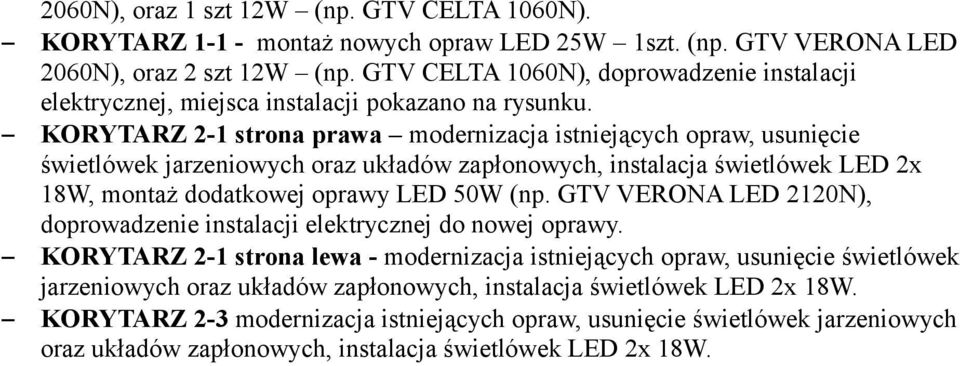

5 2060N), oraz 1 szt 12W (np. GTV CELTA 1060N). KORYTARZ montaż nowych opraw LED 25W 1szt. (np. GTV VERONA LED 2060N), oraz 2 szt 12W (np. GTV CELTA 1060N), doprowadzenie instalacji elektrycznej, miejsca instalacji pokazano na rysunku. KORYTARZ 2-1 strona prawa modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W, montaż dodatkowej oprawy LED 50W (np. GTV VERONA LED 2120N), doprowadzenie instalacji elektrycznej do nowej oprawy. KORYTARZ 2-1 strona lewa - modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W. KORYTARZ 2-3 modernizacja istniejących opraw, usunięcie świetlówek jarzeniowych oraz układów zapłonowych, instalacja świetlówek LED 2x 18W.
