1 Nazwa zamówienia: Dokumentacja projektowo kosztorysowa na wykonanie remontu instalacji oświetlenia zewnętrznego zlokalizowanego w Katowicach w rejonie Parafii Rzymskokatolickiej pw. Św. Ludwika Króla i Wniebowzięcia NMP przy klasztorze Zakonu Braci Mniejszych Franciszkanów Adres obiektu : Katowice ul. Panewnicka Klasyfikacja robót: WSPÓLNY SŁOWNIK ZAMÓWIEŃ (CPV) Instalowanie drogowego sprzętu oświetleniowego: Nazwa Zamawiającego: MIEJSKI ZARZĄD ULIC I MOSTÓW ul. Józefy Kantorówny 2a KATOWICE Nazwa Wykonawcy: Kowalski Maciej Justmak ul. Zubrzyckiego 35/ Świętochłowice NIP

2 Spis treści: 1. LOKALIZACJA PROJEKTU CEL INWESTYCJI REMONTU OŚWIETLENIA PODSTAWA PRAWNA DOTYCZĄCA WYKONYWANIA ROBÓT BUDOWLANYCH REMONTU OŚWIETLENIA NA ISTNIEJĄCYCH PODPORACH ZAKRES OPRACOWANIA INWENTARYZACJA STANU ISTNIEJĄCEGO OŚWIETLENIA CHARAKTERYSTYKA I OCENA STANU ISTNIEJĄCEGO OŚWIETLENIA ZAKRES RZECZOWY WYMIANY OŚWIETLENIA ANALIZA ODDZIAŁYWANIA NA ŚRODOWISKO WIZUALIZACJE OPIS OPRAW OBLICZENIA

3 1. Lokalizacja projektu. Miejscowość: Gmina: Powiat: Podregion: Województwo: Region: Kraj: Katowice m. Katowice m. Katowice Katowicki Śląskie Południowy Polska Rysunek 1. Lokalizacja projektu na tle województwa 3

4 1.1. Lokalizacje projektu. 4

5 2. CEL INWESTYCJI REMONTU OŚWIETLENIA. Celem modernizacji opraw oświetlenia na wzgórzu kalwaryjnym jest obniżenie mocy zainstalowanych urządzeń oświetleniowych oraz podniesienie jakości oświetlenia. Istotnym efektem przeprowadzenia modernizacji zgodnie z niniejszym opracowaniem, będzie znaczne obniżenie energochłonności systemu poprzez wdrożenie energooszczędnego sprzętu oświetleniowego, o najwyższych parametrach użytkowych. Osiągnięcie powyższych celów pozwoli na uzyskanie znaczących efektów ekologicznych, związanych ze zmniejszeniem zużycia energii oraz efektów ekonomicznych związanych z obniżeniem kosztów eksploatacji systemu oświetlenia ulicznego. Ponadto modernizacja przyczyni się do znaczącej poprawy estetyki otoczenia bazyliki poprzez zastosowanie opraw stylizowanych nawiązujących do zabytkowego charakteru obiektu PODSTAWA PRAWNA DOTYCZĄCA WYKONYWANIA ROBÓT BUDOWLANYCH REMONTU OŚWIETLENIA NA ISTNIEJĄCYCH PODPORACH. Na podstawie Ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz. U. Nr 89 poz. 414 z późn. zm.) Tekst ujednolicony po zmianach z 27 marca 2003 roku. Stan prawny na 11 lipca 2003 roku, zwanej dalej Ustawą, roboty budowlane w rozumieniu Ustawy Art. 3 ust. 7 polegające na instalowaniu urządzeń, jakimi są oprawy oświetleniowe wraz z osprzętem elektrycznym (złącza bezpiecznikowe i zaciski przyłączeniowe) oraz mechanicznym (wysięgniki), na obiektach budowlanych jakimi są istniejące słupy sieci elektroenergetycznej niskiego napięcia, nie wymagają Pozwolenia na budowę według przepisów Ustawy Art. 29 ust. 2 pkt 15 oraz nie wymagają Zgłoszenia właściwemu organowi według przepisów Art. 30 ust. 1 pkt ZAKRES OPRACOWANIA. Opracowanie obejmuje: 1. Inwentaryzacje z natury istniejącego systemu oświetlenia. 2. Ocenę jakości oświetlenia wraz ze wskazaniem kierunków działania w celu dostosowania do obowiązujących norm. 3. Przygotowanie kalkulacji natężenia oświetlenia na części wzgórza kalwaryjnego, gdzie zostanie przeprowadzona modernizacja oświetlenia. 4. Przygotowanie wizualizacji przedstawiających efekt który zostanie osiągnięty poprzez przeprowadzenie wymiany opraw. 5. Określenie efektu ekonomicznego i ekologicznego dla wymiany oświetlenia ulicznego. 5

6 4. INWENTARYZACJA STANU ISTNIEJĄCEGO OŚWIETLENIA WZGÓRZA KALWARII. W ramach opracowania wymiany istniejącego oświetlenia wykonana została inwentaryzacja urządzeń oświetleniowych na analizowanym obszarze. Inwentaryzacja ta obejmuje: pomiary parametrów geometrycznych ciągów komunikacyjnych, pomiary parametrów geometrycznych instalacji oświetleniowej na poszczególnych ciągach komunikacyjnych, inwentaryzacja opraw oświetleniowych. W załączonym zestawieniu (Tabela nr 1) podano uzyskane w wyniku inwentaryzacji, dane istniejącej instalacji oświetlenia ulicznego zawierające zestawienie mocy i ilości opraw oświetlenia ulicznego zainstalowanych obecnie. 6

7 5. CHARAKTERYSTYKA I OCENA STANU ISTNIEJĄCEGO OŚWIETLENIA. Istniejące oświetlenie kalwarii wykonane jest w oparciu o oprawy sodowe. Obecnie znajduje się na analizowanym obszarze 37 opraw wyposażonych w źródła sodowe o mocy 100W. Na wszystkich słupach poza dwoma przy głownym wejściu na plac bazyliki zabudowana jest pojedyncza oprawa. 7

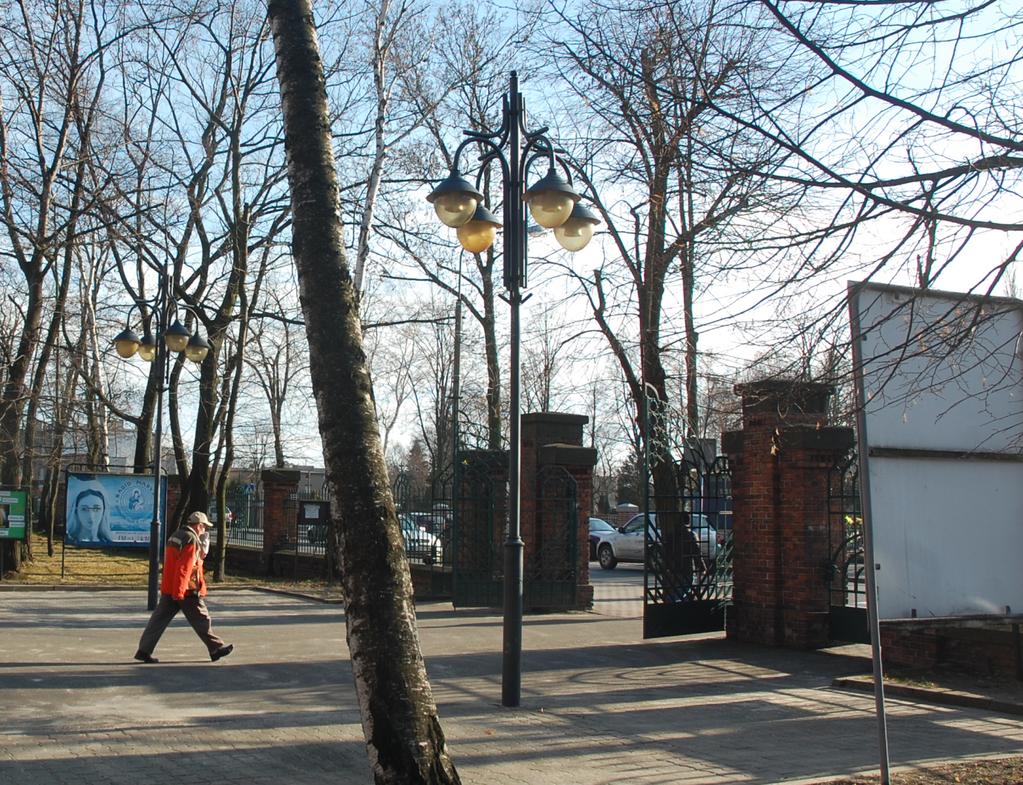

8 Na wspomnianych dwóch słupach przy bramie głównej zabudowane są po cztery oprawy. W związku z zabudową opraw LED o specjalistycznej optyce zaleca się demontaż sześciu wysięgników z dwóch słupów i ponowną zabudowę po jednej oprawie na słupie. 8

9 Ilość opraw przed modernizacją Moc opraw przed modernizacją Łączna moc opraw Roczne zużycie energii Szacowany roczny koszt energii* Ilość opraw po modernizacji Moc opraw po modernizacji Łączna moc opraw Roczne zużycie energii Szacowany roczny koszt energii* 37 [szt.] 114 [W]/szt. 4,22 [kw] kwh 7980 zł 33 [szt.] 38 [W]/szt. 1,29 [kw] 4524 kwh 2262 zł *przyjęto koszt 1kWh na poziomie 0,5zł Tabela 1 Zestawienie parametrów oświetlenia przed oraz po remoncie. Całkowita ilość opraw podlegających remontowi wynosi 33 szt. Zastosowane oprawy w chwili obecnej nie spełniają wymagania norm, co do luminancji i natężenia oświetlenia oraz jego równomierności, są technicznie wyeksploatowane tzn. posiadają znaczne pogorszenie przejrzystości klosza osłaniającego źródło światła oraz znaczne zabrudzenia widoczne wnętrza oprawy co wskazuje na utratę nominalnej szczelności komory źródła światła. Powyższe czynniki powodują znaczne ograniczenie sprawności oprawy co przekłada się na radykalne zwiększenie kosztów eksploatacji. 6. ZAKRES RZECZOWY WYMIANY OŚWIETLENIA. Zakup, dostawa i montaż 29 nowych stylizowanych opraw LED 7. ANALIZA ODDZIAŁYWANIA NA ŚRODOWISKO W związku ze zmniejszeniem mocy zainstalowanej systemu oświetlenia po wykonaniu wymiany oświetlenia ulicznego, zmniejszy się również zużycie energii do celów oświetlania, a w konsekwencji, ograniczona zostanie emisja spalin związana z produkcją energii elektrycznej. Obecnie całkowita moc zainstalowana opraw oświetlenia ulicznego wynosi 4,22kW. Po remoncie istniejącego oświetlenia moc całkowita zainstalowana spadnie do 1,29kW. Moc opraw oświetleniowych sodowych określona została po uwzględnieniu strat mocy powstałych na układzie zapłonowym 9

10 opraw. Natomiast moc oprawy typu LED jest podawana przez producentów jako moc całkowita pobierana przez oprawę tak więc dla określenia mocy obliczeniowej tych opraw przyjęto moc nominalną podawaną przez producenta. Do analiz przyjęto czas rocznego działania oświetlenia na poziomie 4000 godzin. Liczba ta wynika z ustawień urządzeń sterowniczych zabudowanych w szafach SO, których rolą jest załączanie i wyłączania obwodów oświetleniowych. 4 3,5 3 2,5 2 Moc opraw przed modernizacją Moc opraw po modernizacji 1,5 1 0,5 0 [kw] Wykres 1. Moc oświetlenia ulicznego podlegającemu remontowi PRZED oraz PO wykonaniu zadania. 10

11 Szacowany roczny koszt energii przed modernizacją* Szacowany roczny koszt energii po modernizacji* zł Wykres 2. Roczne koszty energii elektrycznej PRZED oraz PO wykonaniu zadania. Co przekłada się na roczne ograniczenie emisji CO2 na poziomie [kg CO2/kWh] 11

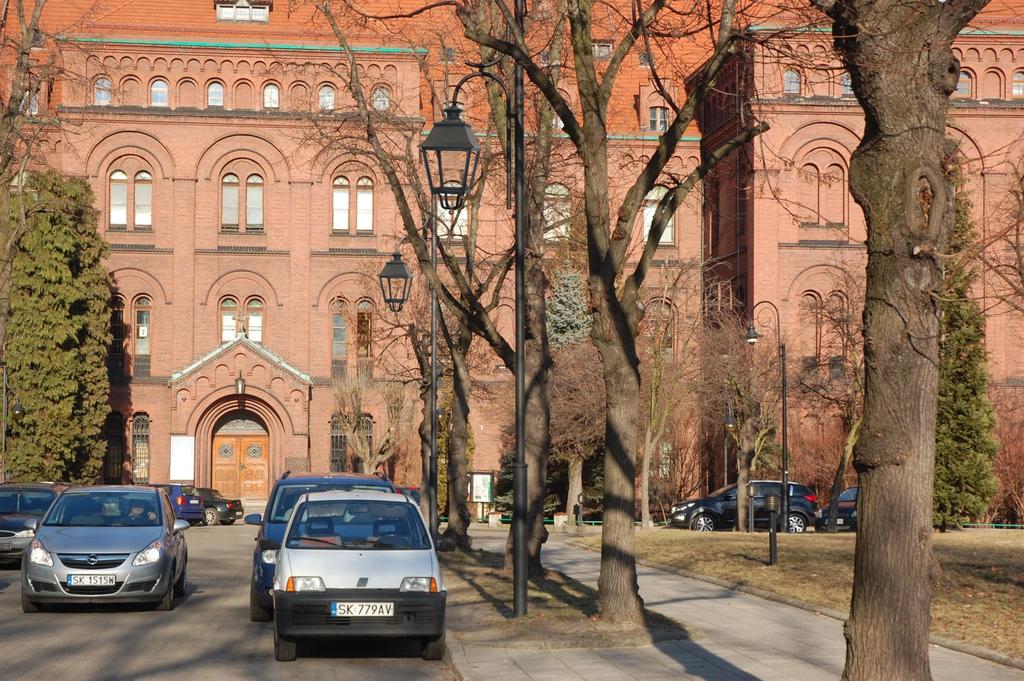

12 8. WIZUALIZACJE (propozycja rozwiązania). 12

13 13

14 9. OPIS OPRAW. Ponieważ cały teren kalwarii objęty jest ochroną konserwatorską zaproponowana oprawa uzyskała akceptację konserwatora zabytków. Główne cechy oprawy: Źródło światła: LED Moc 38W Korpus: odlew aluminiowy Temperatura barwowa 3000K Montaż - od góry Elementy ozdobne- mosiądz Element montażowy- mosiądz IP- 66 IK -06 Ra 80 Układ nocnej redukcji mocy (wg wymagań zamawiającego) 14

15 Partner for Contact: Order No.: Company: Customer No.: Data: Edytor: Przemysław Wronowski

16 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Spis treści Oświetlenie kalwarii Strona tytułowa projektu 1 Spis treści 2 Lista opraw 3 Kalwaria Oprawy (plan rozmieszczenia) 4 Oprawy (lista współrzędnych) 5 Siatka obliczeniowa (lista współrzędnych) 7 3D Rendering 9 Przedstawienie nieprawidłowych kolorów 10 Powierzchnie zewnętrzne Droga 1 Izolinie (E, prostopadle) 11 Droga 2 Izolinie (E, prostopadle) 12 Chodnik 1 Izolinie (E, prostopadle) 13 Chodnik 2 Izolinie (E, prostopadle) 14 Droga 3 Izolinie (E, prostopadle) 15 Droga 4 Izolinie (E, prostopadle) 16 Strona 2

17 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Oświetlenie kalwarii / Lista opraw 29 Ilość PHILIPS BGP641 FG 24xGRN38/830 OFR6 BGP641 Numer artykułu: BGP641 FG 24xGRN38/830 OFR6 Strumień świetlny (Oprawa): 2888 lm Strumień świetlny (Lampy): 3800 lm Moc opraw: 37.5 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x 24xGRN38/830 (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 3

18 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Oprawy (plan rozmieszczenia) Skala 1 : 3275 Wykaz opraw Nr. Ilość Etykieta 1 29 PHILIPS BGP641 FG 24xGRN38/830 OFR6 BGP641 Strona 4

19 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks PHILIPS BGP641 FG 24xGRN38/830 OFR6 BGP lm, 37.5 W, 1 x 1 x 24xGRN38/830 (Czynnik korekcyjny 1.000). Kalwaria / Oprawy (lista współrzędnych) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 5

20 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Oprawy (lista współrzędnych) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 6

21 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Siatka obliczeniowa (lista współrzędnych) Lista siatek obliczeniowych Skala 1 : 3275 Nr. Etykieta Pozycja [m] Rozmiar [m] Rotacja [ ] X Y Z D S X Y Z 1 Droga Droga Chodnik Chodnik Strona 7

22 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Siatka obliczeniowa (lista współrzędnych) Lista siatek obliczeniowych Nr. Etykieta Pozycja [m] Rozmiar [m] Rotacja [ ] X Y Z D S X Y Z 5 Droga Droga Strona 8

23 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / 3D Rendering Strona 9

24 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Przedstawienie nieprawidłowych kolorów Strona 10

25 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Droga 1 / Izolinie (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 200 Siatka: 13 x 1 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 11

26 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Droga 2 / Izolinie (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 590 Siatka: 19 x 1 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 12

27 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Chodnik 1 / Izolinie (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 359 Siatka: 17 x 1 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 13

28 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Chodnik 2 / Izolinie (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 475 Siatka: 17 x 1 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 14

29 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Droga 3 / Izolinie (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 240 Siatka: 15 x 1 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 15

30 Philips Lighting Poland S.A. Edytor Przemysław Wronowski Telefon faks Kalwaria / Droga 4 / Izolinie (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 407 Siatka: 17 x 1 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 16
